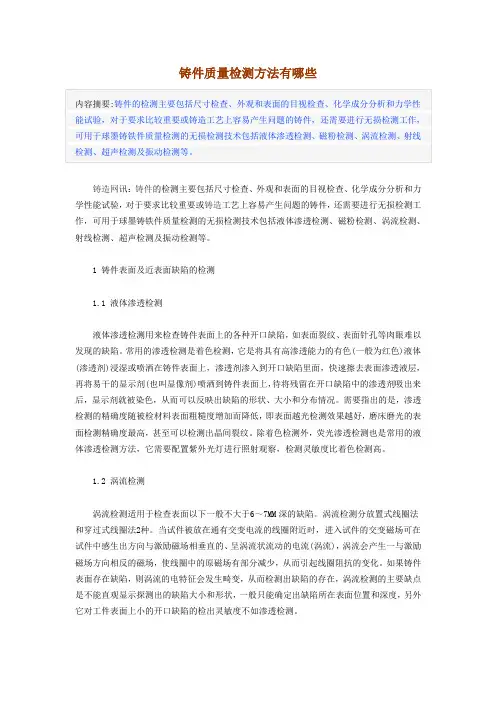

铸件有损和无损检测方法

铸件质量检测方法有哪些 内容摘要:铸件的检测主要包括尺寸检查、外观和表面的目视检查、化学成分分析和力学性

能试验，对于要求比较重要或铸造工艺上容易产生问题的铸件，还需要进行无损检测工作，

可用于球墨铸铁件质量检测的无损检测技术包括液体渗透检测、磁粉检测、涡流检测、射线

检测、超声检测及振动检测等。

铸造网讯：铸件的检测主要包括尺寸检查、外观和表面的目视检查、化学成分分析和力

学性能试验，对于要求比较重要或铸造工艺上容易产生问题的铸件，还需要进行无损检测工

作，可用于球墨铸铁件质量检测的无损检测技术包括液体渗透检测、磁粉检测、涡流检测、

射线检测、超声检测及振动检测等。

1 铸件表面及近表面缺陷的检测

1.1 液体渗透检测

液体渗透检测用来检查铸件表面上的各种开口缺陷，如表面裂纹、表面针孔等肉眼难以

发现的缺陷。常用的渗透检测是着色检测，它是将具有高渗透能力的有色(一般为红色)液体

(渗透剂)浸湿或喷洒在铸件表面上，渗透剂渗入到开口缺陷里面，快速擦去表面渗透液层，

再将易干的显示剂(也叫显像剂)喷洒到铸件表面上，待将残留在开口缺陷中的渗透剂吸出来

后，显示剂就被染色，从而可以反映出缺陷的形状、大小和分布情况。需要指出的是，渗透

检测的精确度随被检材料表面粗糙度增加而降低，即表面越光检测效果越好，磨床磨光的表

面检测精确度最高，甚至可以检测出晶间裂纹。除着色检测外，荧光渗透检测也是常用的液

体渗透检测方法，它需要配置紫外光灯进行照射观察，检测灵敏度比着色检测高。

1.2 涡流检测

涡流检测适用于检查表面以下一般不大于6～7MM深的缺陷。涡流检测分放置式线圈法

和穿过式线圈法2种。当试件被放在通有交变电流的线圈附近时，进入试件的交变磁场可在

试件中感生出方向与激励磁场相垂直的、呈涡流状流动的电流(涡流)，涡流会产生一与激励

磁场方向相反的磁场，使线圈中的原磁场有部分减少，从而引起线圈阻抗的变化。如果铸件

表面存在缺陷，则涡流的电特征会发生畸变，从而检测出缺陷的存在，涡流检测的主要缺点

铸件着色探伤标准

1. 探伤目的

铸件着色探伤是一种无损检测方法，用于在生产过程中发现铸件内部的缺陷和问题。其目的是确保铸件的质量和安全性，提高产品的可靠性，降低生产成本和减少废品率。

2. 探伤范围

本标准适用于各种铸件的无损检测，包括但不限于钢、铁、铜、铝等金属材料的铸件。对于不同材质和尺寸的铸件，应根据实际情况选择合适的探伤方法和设备。

3. 探伤方法

铸件着色探伤主要采用液体的渗透剂在铸件表面渗透，形成一层薄膜，然后通过显像剂的吸附作用，将缺陷处的渗透剂吸附到表面上来，以便于发现并定位缺陷。

4. 探伤设备

用于铸件着色探伤的设备包括：着色剂、显像剂、喷壶、刷子、照明灯等。其中，着色剂和显像剂是关键的试剂，应根据不同的材质和要求选择合适的型号和品牌。

5. 探伤剂

探伤剂应选择品质优良、性能稳定、使用安全的产品。在使用前应进行必要的检验和测试，以确保其符合标准和要求。同时，在使用过程中应注意安全，避免皮肤接触和吸入有害气体。

6. 探伤程序

铸件着色探伤的程序包括以下步骤：

a) 清理铸件表面，去除油脂、污垢和其他杂质；

b) 将着色剂均匀地喷涂在铸件表面，形成一层薄膜；

c) 在室温下静置一定时间，让着色剂充分渗透； d) 用清水冲洗表面，去除多余的渗透剂；

e) 将显像剂均匀地喷涂在铸件表面，形成一层显像膜；

f) 通过观察显像膜的颜色变化，发现并定位缺陷；

g) 对缺陷处进行详细记录和分析，制定相应的处理措施。

7. 缺陷判定标准

根据实际需要和标准要求，制定相应的缺陷判定标准。一般情况下，缺陷可分为以下几类：

a) 裂纹：呈线性或不规则状，颜色较深，边界清晰；

b) 气孔：呈圆形或椭圆形，颜色较浅，边界清晰；

c) 夹杂：呈不规则状，颜色较深，边界不清晰；

d) 其他缺陷：如孔洞、缩孔等，根据实际情况进行判定。

铸件射线检测流程

1.准备工作

首先，需要对待检测的铸件进行清洁，去除表面杂质和尘埃，以确保能够清晰看到缺陷。另外，还需要确认射线源、探测器、射线管等设备正常工作，并对检测区域进行标记，以便后续的定位。

2.选择射线源和探测器

射线源的选择取决于铸件的类型和尺寸。常用的射线源有X射线管、放射性同位素等。探测器则用于测量射线通过铸件后的衰减量，主要有闪烁屏、感应棒等。

3.设置检测参数

在进行射线检测前，需要根据铸件的材质、厚度、目标缺陷大小等因素来确定合适的检测参数，如射线源能量、曝光时间、探测器灵敏度等。

4.曝光

将铸件放置在射线源和探测器之间，确保铸件与射线平行。然后根据设定的参数进行曝光，通过射线透射和吸收特性，将铸件的内部缺陷显示在探测器上。曝光时间根据铸件的尺寸和材质来确定，通常需要几十秒至几分钟不等。

5.影像处理和分析

曝光后，将探测器上的图像转化为数字图像，并进行相关处理和分析。常用的影像处理方法有增强对比度、调整亮度、降噪等。

6.评估缺陷 将处理后的影像与标准样品或指导图对比，评估铸件中的缺陷大小、形状和位置。一般情况下，缺陷的面积、深度等参数都可通过影像图像进行量化。

7.判断结果

根据缺陷的数量、大小、位置和影响程度等进行判断，以确定铸件是否符合要求。如果发现缺陷超过了预设的标准值，则需要进行后续处理，如修补、返工等。

8.报告编写

将铸件的检测结果整理成报告，包括铸件的基本信息、缺陷的类型和位置、处理方案等。并将报告交由相关部门进行审核和归档。

9.设备维护

射线检测设备需要进行定期的维护和校准，确保其准确性和可靠性。这包括定期清洁设备、更换损坏的元件、检查探测器的灵敏度等。

以上就是铸件射线检测的一般流程。射线检测是一种可靠的无损检测方法，可以较快地检测出铸件内部的缺陷，为铸件质量控制提供重要参考依据。然而，在进行射线检测时需要严格遵守相关的安全规范，避免射线对人体的伤害，同时要加强对设备的维护和使用培训，提高检测的准确性和可靠性。

铸件 的五种测量方法

对于铸件的内部缺陷，常用无损检测方法是射线检测和超声检测。其中射

线检测效果最好，它能够得到反映内部缺陷种类、形状、大小和分布情况的直观图像，但对于大厚度的大型铸件，超声检测是很有效的，可以比较精确地测

出内部缺陷的位置、当量大小和分布情况。

1、射线检测

射线检测，一般用X射线或γ射线作为射线源，因此需要产生射线的设备

和其他附属设施，当工件置于射线场照射时，射线的辐射强度就会受到铸件内

部缺陷的影响。穿过铸件射出的辐射强度随着缺陷大小、性质的不同而有局部

的变化，形成缺陷的射线图像，通过射线胶片予以显像记录，或者通过荧光屏予以实时检测观察，或者通过辐射计数仪检测。其中通过射线胶片显像记录的

方法是最常用的方法，也就是通常所说的射线照相检测，射线照相所反映出来

的缺陷图像是直观的，缺陷形状、大小、数量、平面位置和分布范围都能呈现

出来，只是缺陷深度一般不能反映出来，需要采取特殊措施和计算才能确定。

现在出现应用射线计算机层析照相方法，由于设备比较昂贵，使用成本高，目前还无法普及，但这种新技术代表了高清晰度射线检测技术未来发展的方向。

此外，使用近似点源的微焦点X射线系统实际上也可消除较大焦点设备产生的

模糊边缘，使图像轮廓清晰。使用数字图像系统可提高图像的信噪比，进一步

提高图像清晰度。

2、超声检测

超声检测也可用于检查内部缺陷，它是利用具有高频声能的声束在铸件内部的传播中，碰到内部表面或缺陷时产生反射而发现缺陷。反射声能的大小是

内表面或缺陷的指向性和性质以及这种反射体的声阻抗的函数，因此可以应用

各种缺陷或内表面反射的声能来检测缺陷的存在位置、壁厚或者表面下缺陷的

深度。超声检测作为一种应用比较广泛的无损检测手段，其主要优势表现在:检

测灵敏度高，可以探测细小的裂纹;具有大的穿透能力，可以探测厚截面铸件。

其主要局限性在于:对于轮廓尺寸复杂和指向性不好的断开性缺陷的反射波形解

释困难;对于不合意的内部结构，例如晶粒大小、组织结构、多孔性、夹杂含量
