单片机指令大全

  • 格式：pdf
  • 大小：118.97 KB
  • 文档页数：7

引言概述：

单片机指令是嵌入式系统设计中至关重要的一部分，它们定义

了单片机的功能和操作。本文是单片机指令大全系列的第二部分，

旨在提供更多全面的单片机指令信息，帮助读者更好地理解和应用

单片机指令。

正文内容：

一、移位指令

1.逻辑左移指令:将操作数的每一位向左移动一位，并且最低位

填充0。

2.逻辑右移指令:将操作数的每一位向右移动一位，并且最高位

填充0。

3.算术右移指令:将操作数的每一位向右移动一位，并且最高位

保持不变。

4.循环左移指令:将操作数的每一位向左循环移动一位，即最高

位移动到最低位。

5.循环右移指令:将操作数的每一位向右循环移动一位，即最低

位移动到最高位。

二、逻辑运算指令1.逻辑与指令:对操作数进行逻辑与运算，将两个二进制数对应

位上的值进行逻辑与操作。

2.逻辑或指令:对操作数进行逻辑或运算，将两个二进制数对应

位上的值进行逻辑或操作。

3.逻辑非指令:对操作数进行逻辑非运算，将二进制数的每一位

取反。

4.逻辑异或指令:对操作数进行逻辑异或运算，将两个二进制数

对应位上的值进行逻辑异或操作。

5.逻辑移位指令:将操作数进行逻辑左移或右移。

三、算术运算指令

1.加法指令:对操作数进行加法运算，并将运算结果保存到指定

的寄存器或存储器中。

2.减法指令:对操作数进行减法运算，并将运算结果保存到指定

的寄存器或存储器中。

3.乘法指令:对操作数进行乘法运算，并将运算结果保存到指定

的寄存器或存储器中。

4.除法指令:对操作数进行除法运算，并将运算结果保存到指定

的寄存器或存储器中。5.移位指令:对操作数进行移位运算，包括算术左移、算术右

移、循环左移和循环右移。

四、输入输出指令

1.读取输入指令:从指定的输入设备读取数据，并将数据保存到

指定的寄存器或存储器中。

2.输出显示指令:将指定的数据从寄存器或存储器中读取，并显

示到指定的输出设备上。

3.端口输入指令:从指定的端口读取数据，并将数据保存到指定

的寄存器或存储器中。

4.端口输出指令:将指定的数据从寄存器或存储器中读取，并输

出到指定的端口上。

5.中断输入输出指令:通过中断机制进行输入输出操作，实现高

效的数据交换。

五、控制指令

1.条件跳转指令:根据条件进行跳转操作，包括无条件跳转、等

于跳转、大于跳转、小于跳转等。

2.循环指令:实现循环执行一段指令的功能，包括计数循环和条

件循环。3.子程序调用指令:调用指定的子程序，并将程序执行的控制权

转移到子程序中。

4.中断指令:触发指定的中断事件，并将程序执行的控制权转移

到中断服务程序中。

5.系统指令:实现系统级的功能，如复位单片机、启动定时器

等。

总结：

本文详细介绍了单片机指令大全中的移位指令、逻辑运算指

令、算术运算指令、输入输出指令和控制指令。这些指令是单片机

实现各种功能的基础，掌握并熟练使用这些指令对于嵌入式系统设

计和开发至关重要。通过深入理解和应用这些指令，读者可以提升

单片机编程的能力，实现更复杂、高效的嵌入式系统。引言概述：

单片机是一种集成电路芯片，具有输入输出与处理能力。单片

机指令是控制单片机工作的基本指令集合。对于学习和应用单片机

的人来说，了解并掌握单片机指令是至关重要的。本文将介绍单片

机指令的大全，分为五个主要部分，包括数据传送指令、算术运算

指令、逻辑运算指令、位操作指令和其他指令。

正文内容：

一、数据传送指令

1.MOV指令：用于将数据从一个寄存器传送到另一个寄存器。

2.MOVC指令：用于将数据从程序存储器的代码段传送到目的寄

存器。

3.MOVX指令：用于将数据从外部存储器传送到目的寄存器。

二、算术运算指令

1.ADD指令：用于将两个操作数相加，并将结果存储到目标寄

存器中。

2.SUB指令：用于将第二个操作数从第一个操作数中减去，并

将结果存储到目标寄存器中。

3.MUL指令：用于将两个操作数相乘，并将结果存储在一个或

多个目标寄存器中。三、逻辑运算指令

1.AND指令：用于将两个操作数进行逻辑与操作，并将结果存

储到目标寄存器中。

2.OR指令：用于将两个操作数进行逻辑或操作，并将结果存储

到目标寄存器中。

3.NOT指令：用于对操作数进行逻辑非操作，并将结果存储到

目标寄存器中。

四、位操作指令

1.RRC指令：用于将目标寄存器的位循环右移，并将最右边的

位存储到Carry标志位中。

2.RLC指令：用于将目标寄存器的位循环左移，并将最左边的

位存储到Carry标志位中。

3.SWAP指令：用于将目标寄存器的低四位和高四位进行交换。

五、其他指令

1.JMP指令：用于无条件跳转到指定的程序地质。

2.CALL指令：用于跳转到指定的子程序，并将下一条指令地质

存储到堆栈中。

3.RET指令：用于跳转回调用子程序的地质，并将堆栈中保存

的地质取出。总结：

本文概述了单片机指令大全，包括数据传送指令、算术运算指

令、逻辑运算指令、位操作指令和其他指令。单片机的正确应用离

不开对指令的深入理解和熟练掌握。希望本文能够对学习和应用单

片机的人提供帮助，使其更好地利用单片机完成各种工作。

合集下载

单片机指令大全(二)2024

单片机指令大全(二)2024

单片机指令大全（二）2024

单片机指令大全（二）

引言概述：

本文是关于单片机指令大全的第二部分。在上一部分中，我们介绍了一些常用的单片机指令和其功能。本文将继续介绍更多的单片机指令，包括数据传输、逻辑运算、算术运算、位操作以及状态寄存器等方面的指令。这些指令将帮助您更好地理解和使用单片机。

1. 数据传输指令

1.1. MOV指令：将一个数据从源操作数传送到目的操作数。

1.2. LDI指令：将一个立即数传送到一个寄存器。

1.3. LDS和STS指令：将数据从SRAM传送到寄存器或将寄存器的数据传送到SRAM。

1.4. IN和OUT指令：将数据从端口传送到寄存器或从寄存器传送到端口。

2. 逻辑运算指令

2.1. AND、OR和XOR指令：进行逻辑与、逻辑或和逻辑异或运算。

2.2. NOT指令：对一个寄存器的数据进行逻辑非运算。

2.3. CLR指令：将一个寄存器的数据清零。

3. 算术运算指令

3.1. ADD和SUB指令：对两个操作数进行加法或减法运算。

3.2. INC和DEC指令：对一个寄存器的数据进行加1或减1操作。 单片机指令大全（二）2024

3.3. MUL和DIV指令：进行乘法和除法运算。

4. 位操作指令

4.1. ANDI、ORI和XORI指令：对一个寄存器的数据进行与、或和异或运算。

4.2. SBI和CBI指令：设置或清除一个I/O端口的某个位。

4.3. SBIC和SBIS指令：跳转指令，根据指定的I/O端口位是否被设置或清除执行跳转操作。

5. 状态寄存器相关指令

5.1. SEI和CLI指令：设置或清除全局中断。

5.2. SREG指令：用于保存和恢复状态寄存器的值。

5.3. IJMP和EIJMP指令：用于从程序中直接跳转到任意存储器位置。

总结：

本文介绍了单片机指令大全的第二部分内容，包括数据传输、逻辑运算、算术运算、位操作以及状态寄存器等方面的指令。这些指令的功能与用法将有助于您更好地理解和应用单片机。通过熟练掌握这些指令，您将能够更加灵活地进行单片机程序的设计与开发。

单片机常用指令

单片机常用指令

百度文库 - 好好学习，天天向上

-1

计算机通过执行程序完成人们指定的任务，程序由一条一条指令构成，能为CPU识别并执行的指令的集合就是该CPU的指令系统。

MCS-51单片机汇编语言指令格式:

操作符 目的操作数，源操作数

指令中的常用符号

Rn: n=(0～7），表示当前工作寄存器R0～R7中的一个

Ri: i=(0、1），代表R0和R1寄存器中的一个，用作间接寻址寄存器

dir : 8 位直接字节地址（片内 RAM 和 SFR ）

#data: 8位立即数，即8位常数。可以为2进制(B)、10进制、 16进制(H)、 字符（‘ ’）

#data16: 表示16位立即数，即16位常数，取值范围为#0000H～#0FFFFH

addr16 : 表示16位地址

addr11 : 表示11位地址

rel : 相对偏移量（为一字节补码）用于相对转移指令中

bit :位地址，在位地址空间中。

$: 表示当前指令的地址。

寻址方式

1、立即寻址

指令中直接给出操作数的寻址方式。在51系列单片机的指令系统中，立即数用一个前面加 “#“号的8位数(#data，如#30H)或16位数(#data16，如#2052H)表示。立即寻址中的数，称为立即数。

例如指令：MOV A，#30H

2、直接寻址

操作数的地址直接出现在指令中。

寻址对象：

①内部数据存贮器：使用它的地址。

②特殊功能寄存器：既可使用它的地址，也可以 直接使用寄存器名。

3、寄存器寻址

操作数存放在寄存器中。 百度文库 - 好好学习，天天向上

-2 寻址对象：A，B，DPTR，R0～R7 。

B 仅在乘除法指令中为寄存器寻址，在其他指令中为直接寻址。

A 可以寄存器寻址又可以直接寻址，直接寻址时写作ACC

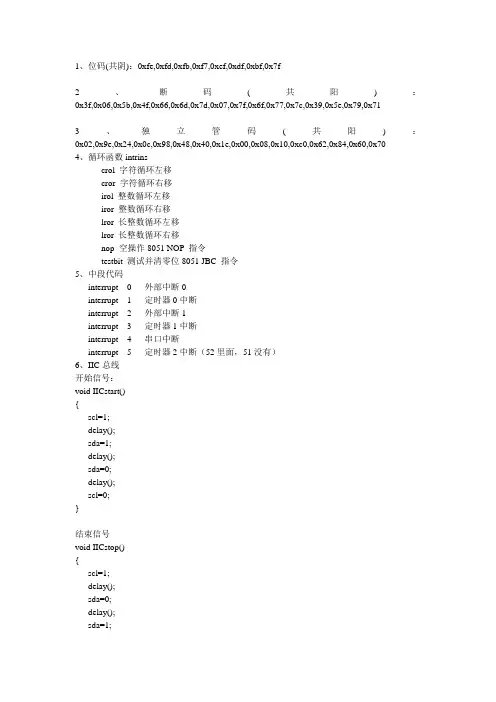

单片机常用代码大全

单片机常用代码大全

1、位码(共阴)：0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f

2、断码(共阳)：0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71

3、独立管码(共阳)：0x02,0x9e,0x24,0x0c,0x98,0x48,0x40,0x1e,0x00,0x08,0x10,0xc0,0x62,0x84,0x60,0x70

4、循环函数intrins

_crol_字符循环左移

_cror_字符循环右移

_irol_整数循环左移

_iror_整数循环右移

_lror_长整数循环左移

_lror_长整数循环右移

_nop_空操作8051 NOP 指令

_testbit_测试并清零位8051 JBC 指令

5、中段代码

interrupt 0 外部中断0

interrupt 1 定时器0中断

interrupt 2 外部中断1

interrupt 3 定时器1中断

interrupt 4 串口中断

interrupt 5 定时器2中断（52里面，51没有）

6、IIC总线

开始信号：

void IICstart()

{

scl=1;

delay();

sda=1;

delay();

sda=0;

delay();

scl=0;

}

结束信号

void IICstop()

{

scl=1;

delay();

sda=0;

delay();

sda=1; delay();

}

应答信号

void IICyingda()

{

uchar j;

scl=1;

单片机常见程序

单片机常见程序

中断程序

#include

void delay ()

{

unsigned char i,j;

for (i=0;i<200;i++)

{

for (j=0;j<250;j++)

{

}

}

}

void main ()

{

EA=1;

EX0=1;

IT0=0;

while (1)

{

P1=0x00;

}

}

void int0() interrupt 0

{

unsigned char i;

EA=0;

IE0=0;

for (i=0;i<10;i++)

{

P1=0xff;

delay ();

P1=0x00;

delay ();

}

EA=1;

}

顺序显示数字

#include

code unsigned char disp[]={0x28,0x7e,0xa2,0x62,0x74,0x61,0x21,0x7a,0x20,0x60};

void delay()

{

unsigned int i,j;

for (i=0;i<600;i++)

{

for (j=0;j<200;j++)

{

}

}

}

void main()

{

unsigned char i;

while (1)

{

for (i=0;i<=9;i++)

{

P1=disp[i];

delay ();

}

}

}

一个开关控制8个灯

#include

sbit key=P3^0;

sbit led0=P1^0;

sbit led1=P1^1;
