砂石加工项目施工方案

东港佳苑（社区）31#楼

砂

石

垫

层

施

工

方

案

编制单位： 河南恒远建设工程有限公司

编 制 人： 弋振五

审 核 人： 邓顺红

审 批 人： 李世民

编制时间： 二0一五年七月 目 录

1、工程概况.....................................................................................................1

2、施工准备.....................................................................................................1

3、操作工艺......................................................................................................................2

4、质量标准......................................................................................................................3

5、成品保护.....................................................................................................4

6、应注意的质量问题........................................................................................................................,,.4

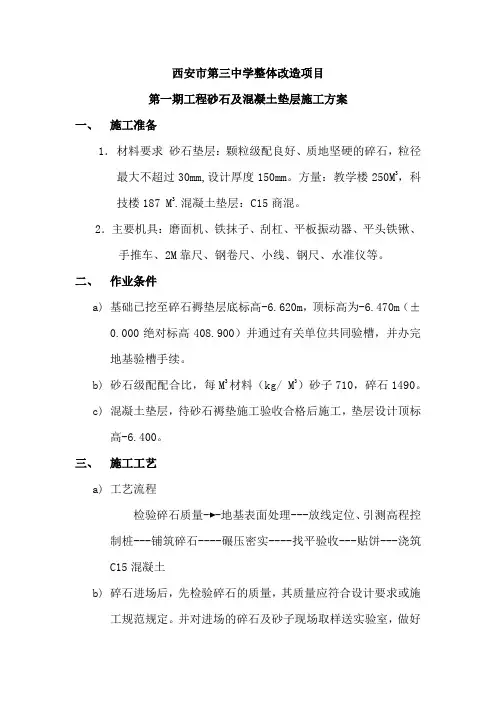

西安市第三中学整体改造项目

第一期工程砂石及混凝土垫层施工方案

一、 施工准备

1． 材料要求 砂石垫层：颗粒级配良好、质地坚硬的碎石，粒径最大不超过30mm,设计厚度150mm。方量：教学楼250M3，科技楼187 M3.混凝土垫层：C15商混。

2．主要机具：磨面机、铁抹子、刮杠、平板振动器、平头铁锹、手推车、2M靠尺、钢卷尺、小线、钢尺、水准仪等。

二、 作业条件

a) 基础已挖至碎石褥垫层底标高-6.620m，顶标高为-6.470m（±0.000绝对标高408.900）并通过有关单位共同验槽，并办完地基验槽手续。

b) 砂石级配配合比，每M3材料（kg/ M3）砂子710，碎石1490。

c) 混凝土垫层，待砂石褥垫施工验收合格后施工，垫层设计顶标高-6.400。

三、 施工工艺

a) 工艺流程

检验碎石质量---地基表面处理---放线定位、引测高程控制桩---铺筑碎石----碾压密实----找平验收---贴饼---浇筑C15混凝土

b) 碎石进场后，先检验碎石的质量，其质量应符合设计要求或施工规范规定。并对进场的碎石及砂子现场取样送实验室，做好颗粒级配。

c) 地基表面处理：

1.将地基表面的浮土、淤泥、杂物清除干净，平整地基，并妥善保护主楼基坑边坡，防止塌土混入褥垫层中。

2.本工程主楼基础垫层下面均铺设150mm厚碎石褥垫层，夯填度不大于0.9。

d) 放线定位、引测高程控制桩

1.按设计图纸要求放出褥垫层边线（主楼基坑范围即为褥垫层范围）。沿主楼坑每隔4米打直径12mm的钢筋桩。在钢筋桩上引测标高点，并打出15cm的控制点，用红色油漆进行标记。

e) 铺筑碎石：

1、碎石垫层垫层厚度为150mm，无需进行分层铺筑，直接虚铺约170mm厚的碎石垫层（150/0.9=166mm，取170mm）。

注：以上的170mm厚度未考虑底部碎石沉入基层砂层中的增加量，现场先进行4平方的试验，再对170mm厚度的虚铺量进行调整。

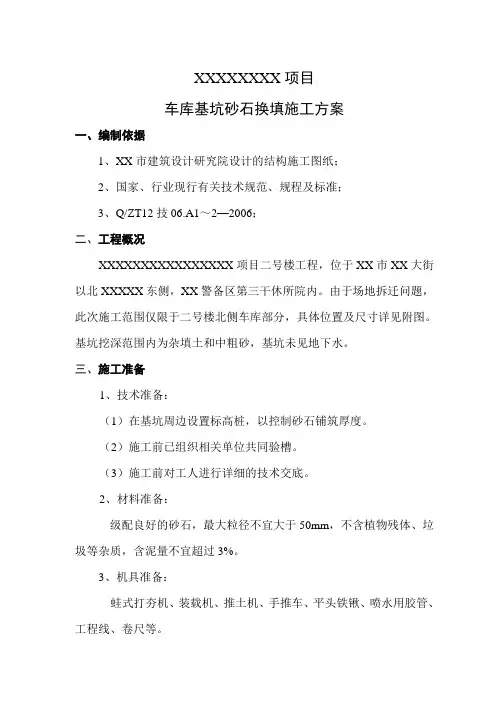

XXXXXXXX项目

车库基坑砂石换填施工方案

一、编制依据

1、XX市建筑设计研究院设计的结构施工图纸；

2、国家、行业现行有关技术规范、规程及标准；

3、Q/ZT12技06.A1～2—2006；

二、工程概况

XXXXXXXXXXXXXXXX项目二号楼工程，位于XX市XX大街以北XXXXX东侧，XX警备区第三干休所院内。由于场地拆迁问题，此次施工范围仅限于二号楼北侧车库部分，具体位置及尺寸详见附图。基坑挖深范围内为杂填土和中粗砂，基坑未见地下水。

三、施工准备

1、技术准备：

（1）在基坑周边设置标高桩，以控制砂石铺筑厚度。

（2）施工前已组织相关单位共同验槽。

（3）施工前对工人进行详细的技术交底。

2、材料准备：

级配良好的砂石，最大粒径不宜大于50mm，不含植物残体、垃圾等杂质，含泥量不宜超过3%。

3、机具准备：

蛙式打夯机、装载机、推土机、手推车、平头铁锹、喷水用胶管、工程线、卷尺等。 四、施工方法

1、工艺流程：

检查砂石质量——准备施工机具——基层清理——设置标高桩——分层铺筑砂石——洒水——夯实或碾压——找平验收

2、操作工艺：

（1）铺设砂石垫层前应将基地表面淤泥、杂物清理干净，将原有地基进行平整。

（2）分层铺筑砂石：

① 砂石的铺筑应分层进行，每层虚铺250mm，分层厚度用标高桩控制。砂石铺筑总厚度为1350mm。

② 洒水：在夯实碾压前，应根据其干湿程度和气候条件，适当洒水以保持砂石的最佳含水量。

③ 夯实或碾压：夯实或碾压的遍数，由现场试验确定。上下两层缝距不得小于500mm，每层的压实系数符合设计要求后铺填上层，每层的压实系数不得小于0.97。对边缘和转角处应用人工或打夯机补夯密实，振实后的密实度应符合设计要求。

④ 分层铺筑时每层应设置纯砂检查点，每层检查点设置6个。

⑤ 找平与验收：最后一层压（夯）完成后，地基承载力特征值不小于230KPa。表面拉线找平，并且要符合设计规定的标高。

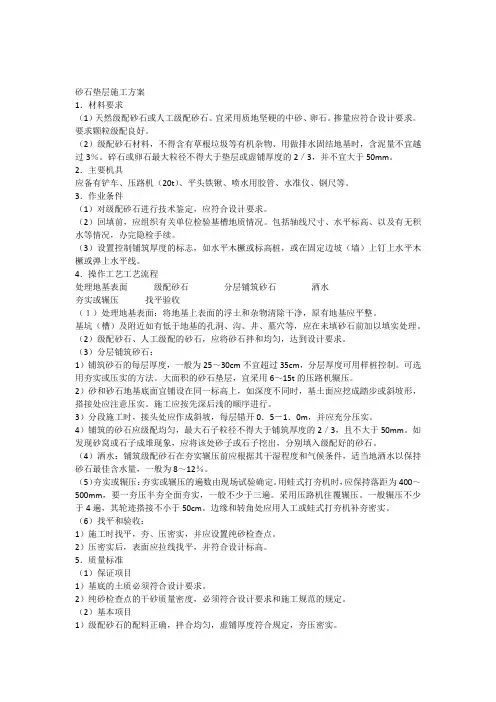

砂石垫层施工方案

1．材料要求

（1）天然级配砂石或人工级配砂石。宜采用质地坚硬的中砂、卵石。掺量应符合设计要求。要求颗粒级配良好。

（2）级配砂石材料，不得含有草根垃圾等有机杂物、用做排水固结地基时，含泥量不宜越过3％。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2／3，并不宜大于50mm。

2．主要机具

应备有铲车、压路机（20t）、平头铁锹、喷水用胶管、水准仪、钢尺等。

3．作业条件

（1）对级配砂石进行技术鉴定，应符合设计要求。

（2）回填前，应组织有关单位检验基槽地质情况。包括轴线尺寸、水平标高、以及有无积水等情况，办完隐检手续。

（3）设置控制铺筑厚度的标志，如水平木橛或标高桩，或在固定边坡（墙）上钉上水平木橛或弹上水平线。

4．操作工艺工艺流程

处理地基表面级配砂石分层铺筑砂石洒水

夯实或辗压找平验收

（１）处理地基表面：将地基上表面的浮土和杂物清除干净，原有地基应平整。

基坑（槽）及附近如有低于地基的孔洞、沟、井、墓穴等，应在未填砂石前加以填实处理。

（2）级配砂石、人工级配的砂石，应将砂石拌和均匀，达到设计要求。

（3）分层铺筑砂石：

1）铺筑砂石的每层厚度，一般为25～30cm不宜超过35cm，分层厚度可用样桩控制。可选用夯实或压实的方法。大面积的砂石垫层，宜采用6～15t的压路机辗压。

2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步或斜坡形，搭接处应注意压实。施工应按先深后浅的顺序进行。

3）分段施工时，接头处应作成斜坡，每层错开0．5－1．0m，并应充分压实。

4）铺筑的砂石应级配均匀，最大石子粒径不得大于铺筑厚度的2／3，且不大于50mm。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。

（4）洒水：铺筑级配砂石在夯实辗压前应根据其干湿程度和气候条件，适当地洒水以保持砂石最佳含水量，一般为8～12％。

（5）夯实或辗压：夯实或辗压的遍数由现场试验确定。用蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯全面夯实，一般不少于三遍。采用压路机往覆辗压。一般辗压不少于4遍，其轮迹搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。
