２０１４年第１４期　电力技术　电力配电网中无功补偿技术的应用研究　■郭潇骏　我国电网建设规模日益扩大的同时，人们生产、生活用电量也逐渐　增加。就当前来看，我国的电网建设技术还较落后，导致较严重的线损、　耗量大的问题，降低了供电质量。而无功补偿技术作为一种节能技术，　将其应用于电力配电网中，能够起到较好的节能降耗效果。因此，本文　则对电力配电网中无功补偿技术的应用给予综合分析，旨在确保供电质　量。　在经济发展的带动下，用电量的需求不断的增加，为了满足用电需　求，需要加强电网建设，在配电网建设的过程中，损耗问题日益严重，　需要加快解决。无功补偿技术，可以降低变压器、电能输送线等的耗损，　提升供电效率，将其应用在配电网中，可以起到良好的节能效果，改善　配电网的供电环境。　一、无功补偿技术在配电网中应用的意义　随着电力技术的发展，各种自动化技术、补偿技术在电网建设中得　到应用，无功补偿技术在电网中的应用，可以起到节能降耗的作用，改　善电网中严重的损耗问题，提高电网的经济效益。无功补偿技术在电子　系统的帮助下，提升电网的功率因数，进而改变电网的损耗现状，提高　电网的供电效率“　。　为了满足人们越来越大的电量需求，需要加快电网的建设，解决电　网损耗严重的问题，无功补偿技术在电网、配电网中的应用，可以根据　电网设备的功率因数将电能传输过程中的损耗计算得出，根据电网的损　耗进行技术改造，实现节能的效果。此外，无功补偿技术在配电网中的　应用，可以提升电网系统的功率因素，改善电网、配电网的电压质量，　保证设备运输、电能传输的稳定性。无功补偿技术’，在配电网中改善功　率因数，促进了电能的稳定输送，降低电能传输中相关设备的负荷，降　低设备的温度，进而延长配电网相关设备的使用寿命。　二、无功补偿技术在配电网中的应用　无功补偿技术在配电网中的应用，有诸多的优势，其在配电网中的　应用，主要是将分散补偿和集中补偿结合在一起，．合理的处理配电网的　电压等，以达到节能降耗的作用，无功补偿效果如下图ｌ。无功补偿技　术在配电网中的主要应用步骤为：　▲　¨’ｓ　＝ｌ　

对１０　ｋＶ配电网无功补偿技术的　应用和要点分析　石晓磊．王鹏　（哈尔滨市呼兰电业局，哈尔滨１５００２５）　摘要：本文根据１Ｏ　ｋＶ配电网工作经历，描述了当前１０　ｋＶ　配电网运行的实际，展开了１０　ｋＶ配电网线损的分析和归类，在　论述无功补偿技术意义和作用的基础上，提供了１Ｏ　ｋＶ配电网　应用无功补偿技术的要点，在降低线损的前提下，实现１０　ｋＶ配　电网的功能稳定和设备安全。　关键词：１０　ｋＶ配电网；无功补偿；经济运行；补偿点；补偿　容量　１　１０　ｋＶ配电网运行的实际　１０　ｋＶ配电网广泛覆盖城市小区、城乡接合部和广大农村　地区，随着经济和生活发展速度的加快，ｌ０　ｋＶ配电网在运营中　产生了诸多矛盾，例如：供电能力和用户需要之间、电网规模与　电网实际负载之间、负荷中心与配送中心之间，都存在着严重的　矛盾，如果不加以解决不但不利于电力事业的进步，还会降低区　域的核心竞争力，丧失可持续发展的能力。　１．１　１０　ｋＶ配电网的不足　根据１０　ｋＶ配电网维护和管理工作实际，可以看出１０　ｋＶ　配电网存在着不足：第一，１０　ｋＶ配电网的设备陈旧，不能适应　生产和生活中对电力的质量和数量需求，经常出现超负荷运行　的状况，使１０　ｋＶ配电网电能损失率长期居高不下。第二，ｌ０　ｋＶ配电网用户端电压偏低，这种现象除了配电网设计存在问题　外，线路过长或供电途径迂回也是产生这一问题的主要原因。　第三，１０　ｋＶ配电网存在配变电网点单一、变电所（变压器）位置　设置不合理等特点。　１．２　１０　ｋＶ配电网损失量较大的原因　１０　ｋＶ配电网在实际运行中存在着功率因数低、无功损耗　过多、电压质量差、线路损耗大、供电半径不合理、补偿设备少、　电网容量不足等现象，这些会导致１０　ｋＶ配电网出现线路或设　备上较大的电力损失，造成生产和生活的种种不便，并容易形成　电力计量问题，如果处理不好，将会造成电力企业与用户、电力　企业与社会间严重的对立。　２　１０　ｋＶ配电网无功补偿技术　２．１　无功补偿的实质　无功补偿是利用电能分布和电气设备用电的特点，采用无　功平衡和补偿的技术措施，提升配电网电能的质量，在确保配电　网供电稳定性的同时，降低配电网线路的损耗，系统性地促进配　电网稳定运行。　８０　应用研究　２．２无功补偿的意义　无功补偿技术可以提高１０　ｋＶ配电网的有功功率因数，可　以有效降低１０　ｋＶ配电网的线损；可以降低１０　ｋＶ配电网的设　计容量，达到降低电力企业成本的目的。　２．３无功补偿的作用　２．３．１无功补偿对配电网损耗的作用　无功补偿可以降低配电的线损率，提高线路的功率因　数　，这会优化供电企业的生产经营，减少企业的不必要支出，　在客观上增加企业的经济效益。　２．３．２无功补偿对供电电压的作用　１０　ｋＶ配电网可以利用无功补偿技术来降低电网电流，进　而达到提高线路末端电压的效果，从而达到提升电网供电质量，　降低配电网电能损耗的目的　。　３　１０　ｋＶ配电网应用无功补偿技术的要点　１０　ｋＶ配电网应用无功补偿技术时应该注意设备空间、安　装环境、维护工作量、控制成本以及保护装置的配置等客观环境　的影响。所以，一定要结合工程的实际需求来对其进行合理的　设置，在１０　ｋＶ配电网无功补偿装置安装过程中要注意以下几　点：　第一，１０　ｋＶ配电网无功补偿容量的确定。在对配网线路　无功补偿时，一定要对其容量进行严格控制，要防止过多、过密　的无功补偿电容器带来的散热影响和安全隐患，对于１０　ｋＶ及　以下的配电网最好采用设计要求和强制规范的电容器组　。　在对配电线路上的无功补偿装置的容量进行设置时，一定要以　最大程度地降低线损为设置原则。一般情况下，无功补偿装置　的容量最好为线路平均无功负荷的２／３　ｊ，因此，在安装无功补　偿装置时，一定要对待装线路的实际负荷情况进行全面的调查、　分析，以此确定无功补偿装置的容量范围。　第二，确定补偿装置的安装位置。在选择无功补偿装置的　安装位置时，一定要遵循无功就地平衡的原则　Ｊ，且在安装的　过程中，一定要尽量减少配网主线上的无功电流。大量的实践　及研究表明，每条配网线路上最好只安装１台无功补偿装置，其　最佳的位置在负荷的２／３处。通过对电容器的最佳安装位置以　及无功补偿的容量这两方面的内容进行科学合理的规划，就能　改善电网运行过程中的线路损耗及电压质量，使其满足经济社　会建设过程中对电力的需求。　第三，确定无功补偿装置的接线形式。在对无功补偿装置　进行接线的过程中，要根据设计和配电网实际选择接线形式，每　相最好只连接１台电容器装置，以便降低补偿装置在运行过程　中的故障率。　参考文献：　［１］　陈辉，李耀斌．线路无功补偿在６ｋＶ电力系统中的应用［Ｊ］．有色　冶金节能，２００８，（０５）：１２—１３．　［２］　赵云花．无功补偿提高功率因数的节能与降耗浅析［ｊ］．科技信　息，２０１１，（０５）：２３－２５．　［３］黄才彬，吴桂仙．独立电源系统的无功补偿及意义［Ｊ］．企业导报，　２０１１，（１３）：６－８．

配电网无功补偿技术应用

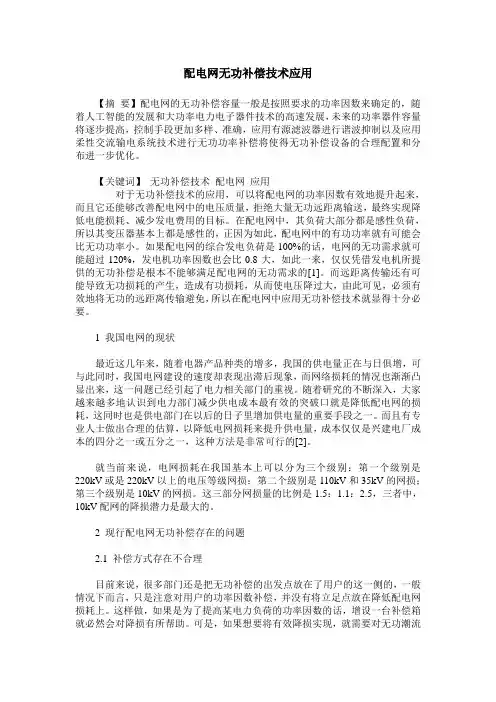

【摘 要】配电网的无功补偿容量一般是按照要求的功率因数来确定的，随着人工智能的发展和大功率电力电子器件技术的高速发展，未来的功率器件容量将逐步提高，控制手段更加多样、准确，应用有源滤波器进行谐波抑制以及应用柔性交流输电系统技术进行无功功率补偿将使得无功补偿设备的合理配置和分布进一步优化。

【关键词】 无功补偿技术 配电网 应用

对于无功补偿技术的应用，可以将配电网的功率因数有效地提升起来，而且它还能够改善配电网中的电压质量，拒绝大量无功远距离输送，最终实现降低电能损耗、减少发电费用的目标。在配电网中，其负荷大部分都是感性负荷，所以其变压器基本上都是感性的，正因为如此，配电网中的有功功率就有可能会比无功功率小。如果配电网的综合发电负荷是100%的话，电网的无功需求就可能超过120%，发电机功率因数也会比0.8大，如此一来，仅仅凭借发电机所提供的无功补偿是根本不能够满足配电网的无功需求的[1]。而远距离传输还有可能导致无功损耗的产生，造成有功损耗，从而使电压降过大，由此可见，必须有效地将无功的远距离传输避免，所以在配电网中应用无功补偿技术就显得十分必要。

1 我国电网的现状

最近这几年来，随着电器产品种类的增多，我国的供电量正在与日俱增，可与此同时，我国电网建设的速度却表现出滞后现象，而网络损耗的情况也渐渐凸显出来，这一问题已经引起了电力相关部门的重视。随着研究的不断深入，大家越来越多地认识到电力部门减少供电成本最有效的突破口就是降低配电网的损耗，这同时也是供电部门在以后的日子里增加供电量的重要手段之一。而且有专业人士做出合理的估算，以降低电网损耗来提升供电量，成本仅仅是兴建电厂成本的四分之一或五分之一，这种方法是非常可行的[2]。

就当前来说，电网损耗在我国基本上可以分为三个级别：第一个级别是220kV或是220kV以上的电压等级网损；第二个级别是110kV和35kV的网损；第三个级别是10kV的网损。这三部分网损量的比例是1.5：1.1：2.5，三者中，10kV配网的降损潜力是最大的。

工业技术　

配电网无功补偿技术的设计和应用　

蒋益兴贾佳峰　

Ｌ　虞电力电容器有限公司）　●ｌ　

［摘要］配电网无功补偿技术是用来维持地区之间用电平衡的一项先进的科技应用技术手段，同时，它也是我国各地区在配电网运行工作中不可或缺的关　键核心技术。在人们实际生产和生活过程中，配电网无功补偿这项技术手段，可以运用其用于强化地区间的电网运行工作的稳定性，也就是指能够为社会生产、为　人们生活提供稳定安全的用电系统　本文重点从配电网无功补偿技术的设计方面，以及其发展应用方面进行研究和分析。　［关键词］配电网；无功补偿技术；应用　中图分类号：Ｆ３３１　文献标识码：Ａ　文章编号：１００９—９１４Ｘ（２０１５）２８—００６５一Ｏ１　

引言：　

伴随着我国社会经济的发展和科学技术水平的进步，配电网无功补偿专业　技术也得到了先进技术层次面上的进一步发展。同时，配电网无功补偿技术在　

不同行业不同领域的应用规模也在不断地扩大，经过近几年的持续发展和技术　变革，配电网无功补偿技术已经得到社会各界的广泛应用。正是因为如此，各地　

区的电力企业部门也开始逐渐意识到无功补偿这项技术的重要性。　

一，配电嘲无功补偿技术　

①配电网　

配电网就是指在电力系统网络中，能够起到分配电能作用的网络系统，称　之为“配电网”。配电网如果按其电压等级大小来划分，则分为：高压配电网　

（３５ＫＶ—ｌ１０ＫＶ），中压配电网（６ＫＶ－－１０ＫＶ），低压配电网（２２０／３８０Ｖ）。　

②无功补偿及其原理　

无功补偿就是指无功功率补偿，我们通常简称为“无功补偿”。它的主要功　

能和作用就是在区域内电子供电系统中，能够起到提高配电网络功率因数的重　

要功能，其运行的目的就是降低配电网供电变压器以及输送线路中的损耗，以　便可以更好的提高其供电的效率，进一步改善供电环境。在无功补偿技术设计　

中，无功补偿装置是整个配电网络电力供电系统中的最关键组成部分，起到着　

不可或缺的重要位置。　

无功功率补偿技术的工作原理：它可以把具有容性功率的负电荷装置与感
