PVDF薄膜基本物性指标(表)

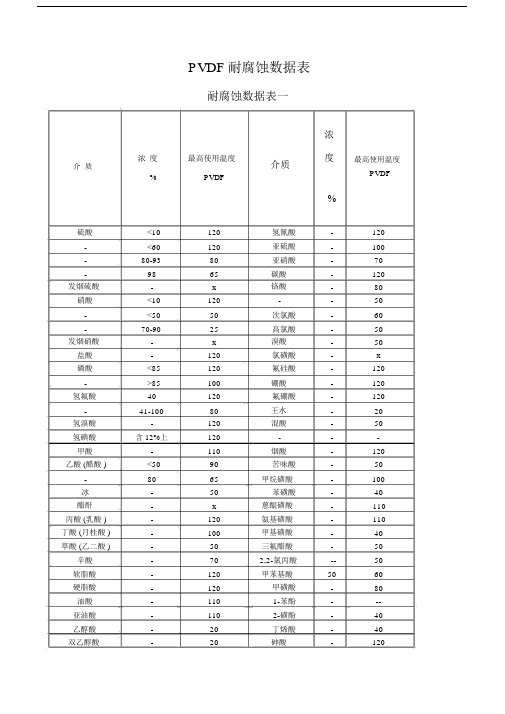

PVDF耐腐蚀数据表耐腐蚀数据表一浓浓度最高使用温度介质度介质PVDF%% 最高使用温度PVDF硫酸<10 120 氢氰酸- 120 - <60 120 亚硫酸- 100 - 80-93 80 亚硝酸- 70 - 98 65 碳酸- 120 发烟硫酸- x 铬酸- 80 硝酸<10 120 - - 50 - <50 50 次氯酸- 60 - 70-90 25 高氯酸- 50 发烟硝酸- x 溴酸- 50 盐酸- 120 氯磺酸- x 磷酸<85 120 氟硅酸- 120 - >85 100 硼酸- 120 氢氟酸40 120 氟硼酸- 120 - 41-100 80 王水- 20 氢溴酸- 120 混酸- 50 氢碘酸含 12%上120 - - - 甲酸- 110 烟酸- 120 乙酸 (醋酸 ) <50 90 苦味酸- 50 - 80 65 甲烷磺酸- 100 冰- 50 苯磺酸- 40 醋酐- x 蒽醌磺酸- 110 丙酸 (乳酸 ) - 120 氨基磺酸- 110 丁酸 (月桂酸 ) - 100 甲基磺酸- 40 草酸 (乙二酸 ) - 50 三氟醋酸- 50 辛酸- 70 2,2-氯丙酸-- 50 软脂酸- 120 甲苯基酸50 60 硬脂酸- 120 甲磺酸- 80 油酸- 110 1-苯酚- -- 亚油酸- 110 2-磺酚- 40 乙醇酸- 20 丁烯酸- 40 双乙醇酸- 20 砷酸- 120氯醋酸- x 丙二酸一二- --- 二氯醋酸- 40 乙酸- x 三氯醋酸10-49 80 二已醇酸- 25 - 50上40 甘氨酸- 25丁二酸 (琥珀酸 ) - 90 乙醇酸 (羟基- 25 酸 )马来酸- 110 异丙酸- 60 苹果酸- 110 羟基了二酸- 110 酒石酸- 110 羟基基酸- 50 乙二酸- 60 苄酸- 50柠檬酸- 120 硒酸- 60 苯甲酸- 100 氢硫基酸- 80 苯甲基酸 (烷基- 50 聚乙二酸- 90 酚 )邻苯二酸 (酞酚 ) - 90 五倍子酸- 25 酸- 60 谷氨酸- 90 单宁酸- 100 棕榈酸- 120 焦焙酸- 50 脂肪酸- 120 水扬酸- 90 - - - 氢氧化钠<50 75 氢氧化镁- 120 - >50 x 氢氧化铝- 120 氢氧化铵- 120 氢氧化锂- 120 氢氧化钙- 120 四甲基氢- 120 氢氧化钡- 120 氧化铵- 120 氟氢化铵100 氯化钙120 硫酸铵120 溴化钙120 硝酸铵120 亚硫酸钙120 碳酸铵120 亚硫酸氢钙120 氯化铵120 次氯酸钙90 溴化铵120 硫酸氢钙120耐腐蚀数据表二浓度最高使用温度介质浓度最高使用温度介质PVDF % PVDF %氟化铵100 硫氢化钙120 硫化铵120 硫酸铝120 硫氰酸铵120 氯化铝120 过硫酸铵120 硝酸铝120 醋酸铵80 氢氧化铝120 过硫酸铵25 醋酸铝120 硫化酸铵50 铝铵矾120 铵铝矾120 铝钾矾 (明矾 ) 120 重铬酸铵110 硝化铝120氢化铵120 亚硫酸铝120 铵水120 硫酸铵铝120 硫酸钠120 溴化铝120 硝酸钠120 6、镁盐碳酸钠120 硫酸镁120 磷酸钠120 硝酸镁120 氯酸钠120 碳酸镁120 氯酸钠120 碳酸镁120 硅酸钠120 氯化镁120 氯化钠120 氧化镁120 碘化钠120 氯化锂110 溴化钠120 溴化锂100 硫化钠120 8、铁盐亚硫酸钠120 硫酸铁120 亚硝酸钠120 硝酸铁120 次氯酸钠 6 120 氯化铁1207-15 90 硫化铁110 亚氯酸钠125 氢氧化铁120 硫酸氢钠120 硫酸亚铁120 重氯酸钠90 硝酸亚铁120 硫代硫酸钠120 氯化亚铁120 亚硫酸氢钠120 氢氧化亚铁120 亚铁氰化钠120 硫酸镍120 醋酸钠120 硝酸镍120 苯甲酸钠120 醋酸镍110 重亚硫酸钠120 氯化镍110 重铬酸钠90 硫酸锌氰化钠120 硝酸锌碳酸氢钠90 氯化锌氟化氢钠120 氰化锌硼砂120 铬酸锌120 过硼酸钠120 醋酸锌120 连二亚硫酸钠40 溴酸锌100 氟化钠120 氯化锡120 氟硅酸钠95 氯化亚锡120 三聚磷酸钠120 氯化铅120 棕榈酸钠110 硫化铅120 溴酸钠90 硝化铅120 过氧化钠90 醋酸铅120 硝酸钾120 硫酸钡120 碳酸钾120 碳酸钡120 氯酸钾90 氯化钡120 氯化钾120 硫化钡120溴化钾 120 碳化钡 120 碘化钾 120 氯化钡 120 氰化钾 120 硫酸铜 120 碳酸氢钾 95 硝酸铜 120 高锰酸钾 110 醋酸铜 120 铬酸钾 120 碳酸铜 120 重铬酸钾 120 氯化铜 120 铁氰化钾 120 氟化铜 120 亚铁氢化钾 120 氰化铜 120 溴酸钾120硝酸汞120耐腐蚀数据表三介 质浓 度 最高使用温度浓 度最高使用温度%PVDF 介质 PVDF%硼酸钾 120 硝酸亚汞 120 过硼酸钾 110 氯化汞 100 过硫酸钾 50 氰化汞 100 亚铁氢化钾 120 硫酸银 120 亚硫酸钾 120 硝酸银 120 醋酸钾 120 氰化银 120 次氯酸钾 90 硫酸双氧轴 100 氟化钾 120 三氯化锑 20 钾明矾 120 五氯化锑 80 硝酸钙 120 碳酸铋 120 氯酸钙 120 硫酸锰 110 磷酸钙 120 四氯化钛 60 醋酸钙120四氯化硅 50 氟 干或湿 20 对位一二溴苯 70 氯干或湿 100 异丙基苯 40液 100 问-溴甲 80 溴干 65 苯 100液 x 酚碘 液65 甲酚 65 氢 140 丁酚 100 氧140 对苯二酚 (氢120醌 )硫 140 连苯三酚 50 磷60焦倍酚 50 氨 气体140 氯化苯酚 65 臭氧 140 邻苯基苯酚 70 汞1402.4.5-三氯苯60酚氮 气体 120 2.2.4.6- 四氯苯60酚过氧化氮<50 80 胺90 20 甲胺x100 20 二甲胺x 乙烷x 三甲胺65 丙烷30 乙胺20 丁烷50 110 二乙胺20 已烷120 乙二胺20 庚烷120 已二胺50 辛烷120 二乙醇胺x 癸烷110 二氯丙胺50 环氧乙烷x 三乙胺65 环已烷125 三乙醇胺50 异辛烷110 丁胺x 硝基甲烷30 特丁胺20 二溴甲烷70 仲丁胺501.1.2.2-四溴丙液110 正丁胺20 烷2.2-二溴丙烷液90 叔丁胺50二碘甲烷90 苄胺25 二氯甲烷x 二甲基苯胺50 三氯乙烷50 盐酸苯胺50 三氯硝基甲烷65 乙胺25 氯三甲基硅烷50 氮化合物1.2-氯乙烷120 乙晴65 1.1..2-三氯乙烷65 乙酰晴65 甲基三氯硅烷60 丙烯晴50 甲基二氯硅烷50 肼90 氯甲烷120 水含肼50 二氯二甲基硅烷50 苯肼50 二氯乙烷120 盐酸苯肼50 二氯丙烷90 吡啶x 甲基溴液100 脲 (尿素 ) 50 120 二溴乙烷液100 尿120 氯醛合水90 硝重苯25 三氟乙烯100 烟碱25 氯乙烯90 呋喃x 二氯乙烯100 吗啡x 三氯乙烯120 工业液过氯乙烯90 湖精100 全氯乙烯120 溶纤剂120 乙烯120 甲基溶纤剂120 苯乙烯85 斯陶大溶剂1001.2-二苯乙烯85 聚乙烯醇乳液100氯化丙烯90氟化丙烯x 重氮盐120溴化丙烯90 造纸液丁烯120 黑液120丁二烯110 妥尔液1201-丁二烯120 电渡液2异丁烯120 黄铜液90 辛烯120 镉液90 2.5-2甲基 1.5已110 铬液90 稀六氯 -1.3一丁二50 铜液90烯碳酰氯 (光气 ) x 铁液90 莼苯70 银液90 甲苯75 镍液90 乙苯50 金液90 二甲苯50 铅液90 一氯化苯100 锌液90 邻位二氯化苯70 锡液90 对位二氯化苯70 铑液90 硝基苯25 食品及植物油对硝基苯70 醋1001.2.4- 三氯苯90 酒100硝基甲苯80 葡萄糖120 a.a-二氯甲苯65。

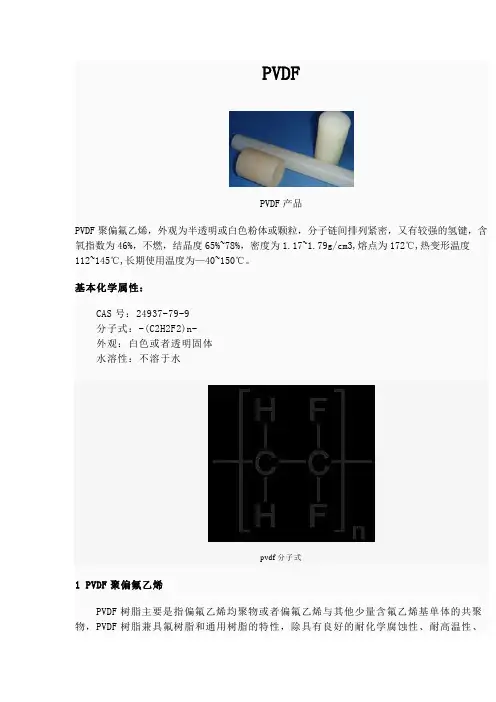

PVDFPVDF产品PVDF聚偏氟乙烯，外观为半透明或白色粉体或颗粒，分子链间排列紧密，又有较强的氢键，含氧指数为46%，不燃，结晶度65%~78%，密度为1.17~1.79g/cm3,熔点为172℃,热变形温度112~145℃,长期使用温度为—40~150℃。

基本化学属性：CAS号：24937-79-9分子式：-(C2H2F2)n-外观：白色或者透明固体水溶性：不溶于水pvdf分子式1 PVDF聚偏氟乙烯PVDF树脂主要是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，PVDF树脂兼具氟树脂和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是目前含氟塑料中产量名列第二位的大产品，全球年产能超过4.3万吨。

PVDF应用主要集中在石油化工、电子电气和氟碳涂料三大领域，由于PVDF良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。

其良好的化学稳定性、电绝缘性能，使制作的设备能满足TOCS以及阻燃要求，被广泛应用于半导体工业上高纯化学品的贮存和输送，近年来采用PVDF树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，目前该用途成为PVDF 需求增长最快的市场之一。

PVDF是氟碳涂料最主要原料之一，以其为原料制备的氟碳涂料已经发展到第六代，由于PVDF树脂具有超强的耐候性，可在户外长期使用，无需保养，该类涂料被广泛应用于发电站、机场、高速公路、高层建筑等。

另外PVDF树脂还可以与其他树脂共混改性，如PVDF与ABS树脂共混得到复合材料，已广泛应用于建筑、汽车装饰、家电外壳等。

化学结构中以氟一碳化合键结合，这种具有短键性质的结构与氢离子形成最稳定晟牢固的结合．因而氟碳涂料具有特异的物理化学性能，不但有很强的耐磨性和抗冲击性能，而且在极端严酷与恶劣的环境中有很高的抗褪色性与抗紫外线性能。

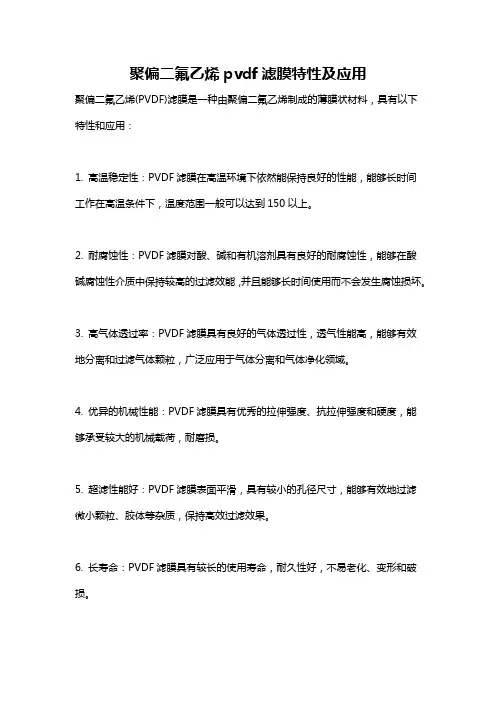

聚偏二氟乙烯pvdf滤膜特性及应用聚偏二氟乙烯(PVDF)滤膜是一种由聚偏二氟乙烯制成的薄膜状材料，具有以下特性和应用：1. 高温稳定性：PVDF滤膜在高温环境下依然能保持良好的性能，能够长时间工作在高温条件下，温度范围一般可以达到150以上。

2. 耐腐蚀性：PVDF滤膜对酸、碱和有机溶剂具有良好的耐腐蚀性，能够在酸碱腐蚀性介质中保持较高的过滤效能，并且能够长时间使用而不会发生腐蚀损坏。

3. 高气体透过率：PVDF滤膜具有良好的气体透过性，透气性能高，能够有效地分离和过滤气体颗粒，广泛应用于气体分离和气体净化领域。

4. 优异的机械性能：PVDF滤膜具有优秀的拉伸强度、抗拉伸强度和硬度，能够承受较大的机械载荷，耐磨损。

5. 超滤性能好：PVDF滤膜表面平滑，具有较小的孔径尺寸，能够有效地过滤微小颗粒、胶体等杂质，保持高效过滤效果。

6. 长寿命：PVDF滤膜具有较长的使用寿命，耐久性好，不易老化、变形和破损。

PVDF滤膜的应用领域包括但不限于以下几个方面：1. 生物医药：PVDF滤膜广泛应用于生物医药领域，用于制备细菌、病毒的滤液，以及药物的精密过滤和净化。

其优良的耐腐蚀性和较小的孔径尺寸使得PVDF滤膜能够有效地过滤微生物和细胞等微小颗粒，保持高效、安全的过滤效果。

2. 食品饮料：PVDF滤膜被广泛应用于食品和饮料工业中，用于果汁、乳制品、葡萄酒等液体的过滤和净化，以去除杂质和微生物，保持产品的纯净度和口感。

3. 电子产业：PVDF滤膜被应用于半导体、电子元件的生产工艺中，用于过滤洁净室中的空气和溶剂，以提高产品的质量和可靠性。

4. 环保领域：PVDF滤膜在水处理和废气处理中有着广泛的应用。

在水处理中，PVDF滤膜用于去除水中的微小悬浮物、颜色、异味物质等有害物质，提高水的净化效果；在废气处理中，PVDF滤膜用于去除废气中的颗粒物、有机污染物、二氧化硫等有害物质，净化废气并降低对环境的影响。

总之，聚偏二氟乙烯（PVDF）滤膜以其优异的性能和广泛的应用领域，成为了许多行业中不可或缺的重要材料之一。

聚偏二氟乙烯（PVDF）MSDS第一部分化学品及企业标识化学品中文名称：聚偏二氟乙烯，或1,1-二氟乙烯的均聚物化学品俗名或商品名：PVDF T-1化学品英文名称：Polyvinylidene Fluoride第二部分成分/组成信息纯品（√）混合物（）化学品名称：聚偏二氟乙烯化学成分含量 CAS No.1,1-二氟乙烯的均聚物 100% 24937-79-9该化学品不在国家安全生产监督管理总局颁布的危险化学品名录之列，不属于危险化学品。

尽管如此，本材料安全数据手册提供了一些有用的信息以便安全处理和正确使用本产品。

本材料安全数据手册应当予以保存并且便于员工和其他使用产品的人查阅。

第三部分危险性概述危险性类别：非危险品，无味白色粉末侵入途径：吸入，食入，皮肤接触健康危害：该产品是一种合成高分子聚合物，适用所有粉末树脂原材料的工业卫生与安全措施，而不需要对它进行特殊的处理。

在正常加工条件下，本产品会释放出烟或气体。

释放物的组成根据加工时间和温度而异。

这些加工过程中的释放物轻微刺激眼睛、皮肤和/或呼吸系统，并且多次或长时间暴露在该释放物氛围中会引起恶心、犯困、头疼和发虚。

尽管在正常操作条件下不会发生，但是如果加热到315℃以上温度，会产生危险的分解物，包括氟化氢和二氧化碳，浓度随温度和加热方式而异。

环境危害：该物质在环境中不能自然分解，除此外不对环境构成危害。

燃爆危险：具有阻燃性，没有爆炸的危险，燃烧时会释放出二氧化碳和氟化氢。

第四部分急救措施皮肤接触：大量水冲洗。

将产品从衣物上去除，清洗后再使用。

若熔融的聚合物沾到皮肤上，立即用冷水冷却，不要将聚合物从皮肤剥离，进行热烫伤医疗处理。

食入：在医务人员的指导下引导呕吐，进行医疗。

禁止通过口腔向失去知觉的人喂送任何东西。

吸入：转移到新鲜空气处。

一般急救：氟化氢（HF）作为分解副产物具有强腐蚀性，并会导致严重灼伤而却不能立即看到或感到疼痛。

在HF中暴露时，若发生皮肤吸收、吸入或吞咽，可能会至死。

材料名称密度（g/cm3）
F40（ETFE乙烯-四氟乙烯共聚物） 1.70
PVDF（聚偏二氟乙烯） 1.77
PTFE（四氟乙烯） 2.20
聚四氟乙烯（PTFE）性能表
2015/7/2 17:22:40来源：中国建材网浏览量：6997
名称单位指标
密度㎏/m3 2.10-2.30×103
结晶度% 树脂93～97
淬火制品50～65
不淬火制品63～85
熔点℃ 3 27
热变形温度℃55
维卡软化点℃110
热分解温度℃＞415
线膨系数（垂直于压
1/℃20～60℃10.3×10-5力方向）
20～100℃10.5×10-5
20～150℃11.4×10-5
20～200℃12.8×10-5导热系数W/m.K 0.256
泊松比（25℃）0.4
折光率% 1.37
吸水率＜0.01
对水的接触角114°-115°表面胀力N/Cm 18.5×10-5介电常数（10H2）≤1.8-2.2 体积电阻率Ωm ≥1×1015表面电阻率Ω＞1010
耐电弧s ≥300
拉伸强度MPa 27.6
断裂伸长率% 238
压缩弹性模量MPa 280
压缩强度5% MPa 12.9
冲击强度（缺口）KJ/m2 2
弯曲强度MPa 20.7
弯曲弹性模量MPa 700
磨擦系数（负荷
2MPa）（时间
0.11
30mm）
磨损量（同上）mg 249
磨痕宽度（同上）mm 15.8。

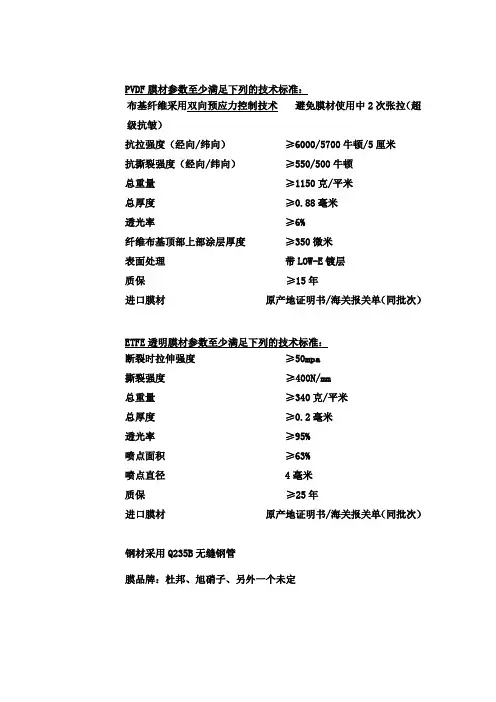

PVDF膜材参数至少满足下列的技术标准：
布基纤维采用双向预应力控制技术避免膜材使用中2次张拉（超级抗皱）
抗拉强度（经向/纬向）≥6000/5700牛顿/5厘米
抗撕裂强度（经向/纬向）≥550/500牛顿
总重量≥1150克/平米
总厚度≥0.88毫米
透光率≥6%
纤维布基顶部上部涂层厚度≥350微米
表面处理带LOW-E镀层
质保≥15年
进口膜材原产地证明书/海关报关单（同批次）
ETFE透明膜材参数至少满足下列的技术标准：
断裂时拉伸强度≥50mpa
撕裂强度≥400N/mm
总重量≥340克/平米
总厚度≥0.2毫米
透光率≥95%
喷点面积≥63%
喷点直径4毫米
质保≥25年
进口膜材原产地证明书/海关报关单（同批次）钢材采用Q235B无缝钢管
膜品牌：杜邦、旭硝子、另外一个未定。

1．聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。

聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。

聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。

除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。

只有熔融态的碱金属及元素氟等在高温下才能对它起作用。

聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。

聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。

聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。

表14-9聚四氟乙烯性能聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。

但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。

聚四氟乙烯分子间的范德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。

聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。

其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。

在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。

聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。

常用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS2、A123、CaF2、焦炭粉及各种金属粉。

如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS2可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。

PVDF薄膜基本物性指标（表）太阳能背膜由三层高分子薄膜组合生产而成，中间层是厚度为150-350μm的PET薄膜，外面两层选用25μm含氟薄膜，PET薄膜不易伸缩，具有良好的耐高温性和极好的电绝缘性能。

含氟薄膜层结构性能稳定，具有良好的抗紫外线、抗湿热和耐老化性能。

太阳能背膜具有氟塑料优质的耐老化、耐腐蚀、高阻隔、低吸水等性能和聚酯优异的机械性能，能有效地防止介质尤其是水，氧，腐蚀性气液体（如酸雨）等对EVA的侵蚀和对太阳能电池片的损伤，EVA的弹性和TPT背膜的坚韧性结合使太阳能电池组件具有较强的抗震性能，综合防护作用明显。

太阳能电池背板膜击穿电压高，附着力好，由三层结构组成，外层是T薄膜，中间层P薄膜，T与P之间用EVA胶水粘结。

其中T表示聚氟乙烯薄膜（PVF），厚度一般在37um左右，该层是用作太阳能电池封装材料的主要层，其作用就是耐气候、抗UV紫外、耐老化、不感光等；P表示聚酯薄膜BOPET，厚度一般为250um，主要的作用及功能是水气阻隔性、电气绝缘性、尺寸稳定性，易加工性及耐撕裂性等。

太阳能电池背板膜用于太阳电池组件层压封装，具有环保，耐紫外光和不发黄等优点。

出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。

将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。

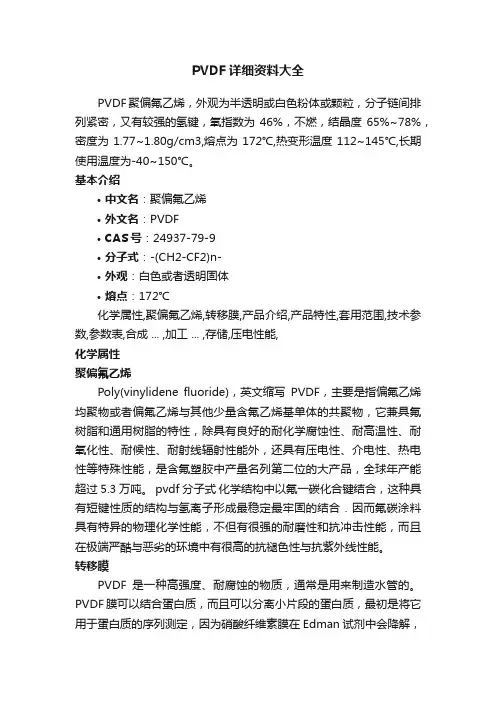

PVDF详细资料大全PVDF聚偏氟乙烯，外观为半透明或白色粉体或颗粒，分子链间排列紧密，又有较强的氢键，氧指数为46%，不燃，结晶度65%~78%，密度为1.77~1.80g/cm3,熔点为172℃,热变形温度112~145℃,长期使用温度为-40~150℃。

基本介绍•中文名：聚偏氟乙烯•外文名：PVDF•CAS号：24937-79-9•分子式：-(CH2-CF2)n-•外观：白色或者透明固体•熔点：172℃化学属性,聚偏氟乙烯,转移膜,产品介绍,产品特性,套用范围,技术参数,参数表,合成 ... ,加工 ... ,存储,压电性能,化学属性聚偏氟乙烯Poly(vinylidene fluoride)，英文缩写PVDF，主要是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，它兼具氟树脂和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是含氟塑胶中产量名列第二位的大产品，全球年产能超过5.3万吨。

pvdf分子式化学结构中以氟一碳化合键结合，这种具有短键性质的结构与氢离子形成最稳定最牢固的结合．因而氟碳涂料具有特异的物理化学性能，不但有很强的耐磨性和抗冲击性能，而且在极端严酷与恶劣的环境中有很高的抗褪色性与抗紫外线性能。

转移膜PVDF是一种高强度、耐腐蚀的物质，通常是用来制造水管的。

PVDF膜可以结合蛋白质，而且可以分离小片段的蛋白质，最初是将它用于蛋白质的序列测定，因为硝酸纤维素膜在Edman试剂中会降解，所以就寻找了PVDF作为替代品，虽然PVDF膜结合蛋白的效率没有硝酸纤维素膜高，但由于它的稳定、耐腐蚀使它成为蛋白测序理想的用品，一直沿用至今。

PVDF膜与硝酸纤维素膜一样，可以进行各种染色和化学发光检测，也有很广的适用范围。

这种PVDF膜，灵敏度、解析度和蛋白亲和力在精细工艺下比常规的膜都要高，非常适合于低分子量蛋白的检测。

聚偏氟乙烯（PVDF）百科名片PVDF聚偏氟乙烯，外观为半透明或白色粉体或颗粒，分子链间排列紧密，又有较强的氢键，含氧指数为46%，不燃，结晶度65%~78%，密度为1.17~1.79g/cm3,熔点为172℃,热变形温度112~145℃,长期使用温度为—40~150℃。

基本化学属性：CAS号：24937-79-9分子式：-(C2H2F2)n-外观：白色或者透明固体水溶性：不溶于水1 PVDF聚偏氟乙烯PVDF树脂主要是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，PVDF树脂兼具氟树脂和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是目前含氟塑料中产量名列第二位的大产品，全球年产能超过4.3万吨。

PVDF应用主要集中在石油化工、电子电气和氟碳涂料三大领域，由于PVDF良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。

其良好的化学稳定性、电绝缘性能，使制作的设备能满足TOCS以及阻燃要求，被广泛应用于半导体工业上高纯化学品的贮存和输送，近年来采用PVDF树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，目前该用途成为PV DF需求增长最快的市场之一。

PVDF是氟碳涂料最主要原料之一，以其为原料制备的氟碳涂料已经发展到第六代，由于PVDF树脂具有超强的耐候性，可在户外长期使用，无需保养，该类涂料被广泛应用于发电站、机场、高速公路、高层建筑等。

另外PVDF树脂还可以与其他树脂共混改性，如PVDF与ABS树脂共混得到复合材料，已广泛应用于建筑、汽车装饰、家电外壳等。

化学结构中以氟一碳化合键结合，这种具有短键性质的结构与氢离子形成最稳定最牢固的结合．因而氟碳涂料具有特异的物理化学性能，不但有很强的耐磨性和抗冲击性能，而且在极端严酷与恶劣的环境中有很高的抗褪色性与抗紫外线性能。

PVDF耐腐蚀数据表耐腐蚀数据表一介质浓度%最高使用温度PVDF介质浓度%最高使用温度PVDF硫酸<10 120 氢氰酸- 120 - <60 120 亚硫酸- 100 - 80-93 80 亚硝酸- 70 - 98 65 碳酸- 120 发烟硫酸- x 铬酸- 80 硝酸<10 120 - - 50 - <50 50 次氯酸- 60 - 70-90 25 高氯酸- 50 发烟硝酸- x 溴酸- 50 盐酸- 120 氯磺酸- x 磷酸<85 120 氟硅酸- 120 - >85 100 硼酸- 120 氢氟酸40 120 氟硼酸- 120 - 41-100 80 王水- 20 氢溴酸- 120 混酸- 50 氢碘酸含12%上120 - - - 甲酸- 110 烟酸- 120 乙酸(醋酸) <50 90 苦味酸- 50 - 80 65 甲烷磺酸- 100 冰- 50 苯磺酸- 40 醋酐- x 蒽醌磺酸- 110 丙酸(乳酸) - 120 氨基磺酸- 110 丁酸(月桂酸) - 100 甲基磺酸- 40 草酸(乙二酸) - 50 三氟醋酸- 50 辛酸- 70 2,2-氯丙酸-- 50 软脂酸- 120 甲苯基酸50 60 硬脂酸- 120 甲磺酸- 80 油酸- 110 1-苯酚- -- 亚油酸- 110 2-磺酚- 40 乙醇酸- 20 丁烯酸- 40 双乙醇酸- 20 砷酸- 120 氯醋酸- x 丙二酸一二- --- 二氯醋酸- 40 乙酸- x 三氯醋酸10-49 80 二已醇酸- 25 - 50上40 甘氨酸- 25 丁二酸(琥珀酸) - 90 乙醇酸(羟基- 25酸)马来酸- 110 异丙酸- 60 苹果酸- 110 羟基了二酸- 110 酒石酸- 110 羟基基酸- 50 乙二酸- 60 苄酸- 50 柠檬酸- 120 硒酸- 60 苯甲酸- 100 氢硫基酸- 80 苯甲基酸(烷基酚)- 50 聚乙二酸- 90 邻苯二酸(酞酚) - 90 五倍子酸- 25 酸- 60 谷氨酸- 90 单宁酸- 100 棕榈酸- 120 焦焙酸- 50 脂肪酸- 120 水扬酸- 90 - - - 氢氧化钠<50 75 氢氧化镁- 120 - >50 x 氢氧化铝- 120 氢氧化铵- 120 氢氧化锂- 120 氢氧化钙- 120 四甲基氢- 120 氢氧化钡- 120 氧化铵- 120 氟氢化铵100 氯化钙120 硫酸铵120 溴化钙120 硝酸铵120 亚硫酸钙120 碳酸铵120 亚硫酸氢钙120 氯化铵120 次氯酸钙90 溴化铵120 硫酸氢钙120耐腐蚀数据表二介质浓度%最高使用温度PVDF介质浓度%最高使用温度PVDF氟化铵100 硫氢化钙120 硫化铵120 硫酸铝120 硫氰酸铵120 氯化铝120 过硫酸铵120 硝酸铝120 醋酸铵80 氢氧化铝120 过硫酸铵25 醋酸铝120 硫化酸铵50 铝铵矾120 铵铝矾120 铝钾矾(明矾) 120 重铬酸铵110 硝化铝120 氢化铵120 亚硫酸铝120 铵水120 硫酸铵铝120 硫酸钠120 溴化铝120硝酸钠120 6、镁盐碳酸钠120 硫酸镁120 磷酸钠120 硝酸镁120 氯酸钠120 碳酸镁120 氯酸钠120 碳酸镁120 硅酸钠120 氯化镁120 氯化钠120 氧化镁120 碘化钠120 氯化锂110 溴化钠120 溴化锂100 硫化钠120 8、铁盐亚硫酸钠120 硫酸铁120 亚硝酸钠120 硝酸铁120 次氯酸钠 6 120 氯化铁1207-15 90 硫化铁110 亚氯酸钠125 氢氧化铁120 硫酸氢钠120 硫酸亚铁120 重氯酸钠90 硝酸亚铁120 硫代硫酸钠120 氯化亚铁120 亚硫酸氢钠120 氢氧化亚铁120 亚铁氰化钠120 硫酸镍120 醋酸钠120 硝酸镍120 苯甲酸钠120 醋酸镍110 重亚硫酸钠120 氯化镍110 重铬酸钠90 硫酸锌氰化钠120 硝酸锌碳酸氢钠90 氯化锌氟化氢钠120 氰化锌硼砂120 铬酸锌120 过硼酸钠120 醋酸锌120 连二亚硫酸钠40 溴酸锌100 氟化钠120 氯化锡120 氟硅酸钠95 氯化亚锡120 三聚磷酸钠120 氯化铅120 棕榈酸钠110 硫化铅120 溴酸钠90 硝化铅120 过氧化钠90 醋酸铅120 硝酸钾120 硫酸钡120 碳酸钾120 碳酸钡120 氯酸钾90 氯化钡120 氯化钾120 硫化钡120 溴化钾120 碳化钡120 碘化钾120 氯化钡120 氰化钾120 硫酸铜120碳酸氢钾95 硝酸铜120 高锰酸钾110 醋酸铜120 铬酸钾120 碳酸铜120 重铬酸钾120 氯化铜120 铁氰化钾120 氟化铜120 亚铁氢化钾120 氰化铜120 溴酸钾120 硝酸汞120耐腐蚀数据表三介质浓度%最高使用温度PVDF介质浓度%最高使用温度PVDF硼酸钾120 硝酸亚汞120 过硼酸钾110 氯化汞100 过硫酸钾50 氰化汞100 亚铁氢化钾120 硫酸银120 亚硫酸钾120 硝酸银120 醋酸钾120 氰化银120 次氯酸钾90 硫酸双氧轴100 氟化钾120 三氯化锑20 钾明矾120 五氯化锑80 硝酸钙120 碳酸铋120 氯酸钙120 硫酸锰110 磷酸钙120 四氯化钛60 醋酸钙120 四氯化硅50 氟干或湿20 对位一二溴苯70 氯干或湿100 异丙基苯40液100 问-溴甲80 溴干65 苯100液x 酚碘液65 甲酚65 氢140 丁酚100氧140 对苯二酚(氢醌)120硫140 连苯三酚50 磷60 焦倍酚50 氨气体140 氯化苯酚65 臭氧140 邻苯基苯酚70汞140 2.4.5-三氯苯酚60氮气体120 2.2.4.6-四氯苯酚60过氧化氮<50 80 胺90 20 甲胺x100 20 二甲胺x 乙烷x 三甲胺65丙烷30 乙胺20丁烷50 110 二乙胺20 已烷120 乙二胺20庚烷120 已二胺50辛烷120 二乙醇胺x癸烷110 二氯丙胺50环氧乙烷x 三乙胺65环已烷125 三乙醇胺50异辛烷110 丁胺x硝基甲烷30 特丁胺20二溴甲烷70 仲丁胺501.1.2.2-四溴丙液110 正丁胺20 烷2.2-二溴丙烷液90 叔丁胺50二碘甲烷90 苄胺25二氯甲烷x 二甲基苯胺50 三氯乙烷50 盐酸苯胺50 三氯硝基甲烷65 乙胺25 氯三甲基硅烷50 氮化合物1.2-氯乙烷120 乙晴65 1.1..2-三氯乙烷65 乙酰晴65 甲基三氯硅烷60 丙烯晴50 甲基二氯硅烷50 肼90 氯甲烷120 水含肼50 二氯二甲基硅烷50 苯肼50 二氯乙烷120 盐酸苯肼50 二氯丙烷90 吡啶x 甲基溴液100 脲(尿素) 50 120 二溴乙烷液100 尿120 氯醛合水90 硝重苯25 三氟乙烯100 烟碱25 氯乙烯90 呋喃x 二氯乙烯100 吗啡x 三氯乙烯120 工业液过氯乙烯90 湖精100 全氯乙烯120 溶纤剂120 乙烯120 甲基溶纤剂120 苯乙烯85 斯陶大溶剂100 1.2-二苯乙烯85 聚乙烯醇乳液100氯化丙烯90氟化丙烯x 重氮盐120溴化丙烯90 造纸液丁烯120 黑液120丁二烯110 妥尔液120 1-丁二烯120 电渡液2异丁烯120 黄铜液90 辛烯120 镉液90 2.5-2甲基1.5已110 铬液90 稀六氯-1.3一丁二50 铜液90烯碳酰氯(光气) x 铁液90 莼苯70 银液90 甲苯75 镍液90 乙苯50 金液90 二甲苯50 铅液90 一氯化苯100 锌液90 邻位二氯化苯70 锡液90 对位二氯化苯70 铑液90 硝基苯25 食品及植物油对硝基苯70 醋1001.2.4-三氯苯90 酒100硝基甲苯80 葡萄糖120a.a-二氯甲苯65。

1、PVDF(聚偏氟乙烯) 在氟塑料中具有最强韧性、低摩擦系数、耐腐蚀性强、耐老化性、耐气候，耐辐照性能好等特点。

聚偏二氟乙烯(PVDF)粒料|别名：聚偏二氟乙烯；氟树脂-2；F2；F26英文名polyvinylidene fluoride；PVDF；fluororesin-2物理化学性能氟树脂-2相对密度为1.75～1.78，玻璃化温度为-39℃，脆化温度为-62℃以下，熔点144℃，热分解温度在320℃以上。

长期使用温度为-40～+125℃，从熔点到分解温度的加工温度范围宽，加工温度低，熔融粘度小，容易加工。

F26机械强度是氟树脂中最优越的产品，且在一定温度和受压下仍能保持良好的强度。

拉伸强度高。

冲击强度好，韧性好；硬度大，耐磨性好；抗懦变性也氟树脂中最优之一，在9.8 Mpa负荷下，经100h后，常温的懦变伸长仅为2.2 ％，100 ℃时为7％。

F26具有突出的抗紫外线和耐气候老化的特性，其产品在室外放置一、二十年也不变脆龟裂。

耐辐照性能也较突出，经受3×108 拉特r-射线辐照后，性能未见严重下降。

电绝缘性能优异，介电常数(60～106Hz)高达6.0～8.0；介电损耗正切角也较大，在0.04～0.2之间；体积电阻率稍低，为3×1012Ω.cm ，具有压电性和热电性。

F26的化学稳定性能良好，在室温下不被酸、碱、强氧化剂和卤素所腐蚀；一般有机溶剂对它也无影响；只有发烟硫酸、强碱、酮、醚等少数化学药品能使其溶胀或部分溶解；二甲基乙酰胺和二甲基亚砜等强极性有机溶剂能使其溶解成胶体状溶液。

此外，在80℃的吸水性仅为0.03％；对氯气的透过性也是氟树脂中最小的。

2、适用范围：各种防酸碱防腐蚀、耐摩的注塑件、电线电缆、护套、模压内衬件。

PVDF技术参数物理性能比重(g/CM3) 1.75～1.79 熔点(℃) 160～170机械性能拉伸强度(2℃) 30～50 断裂伸长率(23℃) 50～250 压缩强度(23℃-最大) 50～100 硬度70～80 动摩擦系数0.3热性能连续最高使用温度(℃) 125 热变形温度(1.8ZMPa) 84 线膨胀系数(温度范围) 7～14电气性能体积抵抗率(23℃5OXPH) 2×10 绝缘破坏电压3.2mm厚12 介电常数7 介质损耗角正切(X106Hz) <0.1。

2004年1月除浊用PVDF中空微滤膜组件［HFM系列］使用说明书东丽株式会社水处理事业本部膜产品事业部电话：+81-47-350-6030地址：日本国千叶县浦安市美浜１丁目８－１传真：+81-47-350-6066邮编：279-8555 URL http：//www.toray.co.jp/---------------------------------------------------------------------------------------------------------------------------------------------------------- 东丽(中国)投资有限公司水处理事业开发部电话：+021-6841-1470地址：上海浦东新区银城东路101号汇丰大厦10楼传真：+021-6841-2454(原上海森茂国际大厦) 邮编：200120东丽水处理事业开发部北京代表处电话：+010-8775-1668地址：北京朝阳区东三环路18号2—1—803 传真：+010-8775-1876邮编：100022 E —Mail: KevinJK@目录I．关于HFM系列 (2)1．序言2．膜组件的特征3．膜组件的主要用途II．安全使用 (4)III．使用膜组件时的注意事项 (5)IV．膜组件的规格 (7)V．膜组件的形状 (8)VI．膜组件的安装方法 (10)VII．膜组件的运行方法 (12)1．过滤2．反洗和曝气3．温度修正VIII．膜组件的化学清洗方法 (17)IX．膜组件的保管方法 (20)1I．关于HFM系列1．序言［HFM-系列］是东丽集团在长年积累的高分子化学技术·制膜技术的基础上研制开发的除浊用中空丝MF膜组件。

这种大容量的膜组件适用于大规膜的水处理工艺。

膜材料选用了具有很强的物理耐久性和抗化学腐蚀性的聚偏氟乙烯（PVDF），可以用来处理各种原水。

聚偏氟乙烯（PVDF）压电膜是本世纪70年代在日本问世的一种新型高分子压电材料。

到目前为止，世界上只有少数先进国家生产。

锦州科信电子材料有限公司以清华大学为技术依托，成功地实现了PVDF压电膜国产化批量生产。

它具有独特的介电效应、压电效应、热电效应。

与传统的压电材料相比具有频响宽、动态范围大、力电转换灵敏度高、机械性能强度高、声阻抗易匹配等特点，并具有重量轻、柔软不脆、耐冲击、不易受水和化学药品的污染、易制成任意形状及面积不等的片或管等优势。

在力学、声学、光学、电子、测量、红外、安全报警、医疗保健、军事、交通、信息工程、办公自动化、海洋开发、地质勘探等技术领域应用十分广泛。

产品主要有金、银、铝三个品种，膜厚30—500μm，产品形状、面积大小，可根据用户需要确定，是制作改进压力动态传感器和超声、智能探测的新型换能材料。

性能及特点：PVDF压电膜具有较高的化学稳定性、低吸湿性、高热稳定性、高抗紫外线辐射能力、高耐冲击、耐疲劳能力，其化学稳定性比陶瓷高10倍，在80℃以下可长期使用。

PVDF压电膜质地柔软、重量轻，与水的声阻抗相近，匹配状态好，应用灵敏度高；PVDF压电膜在厚度方向的伸缩振动的谐频率很高，可以得到较宽的平坦响应，频响宽度远优于普通压电陶瓷换能器；电容值高，可以采用低淙胱杩沟囊瞧髯鞯推到邮铡?SPAN lang=EN-US>PVDF压电膜优点如下：(1) 良好的工艺性。

可用现有设备进行加工；(2) 能制作大面积的敏感元件；(3) 频带响应宽(0～500MHz)；(4) 声阻抗接近于人体组织和水，所以可用于医疗诊断的敏感装置结构中；(5) 具有高冲击强度(可使用于冲击波的传感器中)；(6) 耐腐蚀性(在活性介质中使用时这种性能是必需的)；(7) 相对介电常数较低；相应较高的压电常数值d33(约比其它压电材料高一个数量级以上)和热信号灵敏度(p/ε)值；(8) 与压电陶瓷相比有更低的导热性；并能制得更薄的薄膜；(9) 柔软坚韧(PVDF的柔顺系数约为PzT的30倍,并且轻(比重只有PzT的1/4左右)；能制成所需的各种较复杂的形状(锥形、穹顶形等)，可使用在需要具有特殊定向的元件中。

PE聚乙烯 Polyethylene（C2H4)n 比重:0.94-0.96克/立方厘米 成型收缩率:1.5-3.6%成型温度：140-220℃
耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化,辐照改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨. 低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件
PET 聚对苯二
甲酸乙二
酯
polyethylene
terephthalate。

属结晶型饱和聚酯，平
均分子量(2-3)×104，重
均与数均分子量之比为
1.5-1．8。

相对密度1.38
－1.40 g/cm3．熔点225-
256℃，流动温度243
℃：，玻璃化温度80℃，
马丁耐热80 ℃，热变形温
度98℃(1. 82MPa)，分解
温度353℃。

具有优良的机
械性能．刚性高．硬度
大，吸水性很小，尺寸稳
定性好。

韧性好，耐冲击
、耐摩擦、耐蠕变。

耐化
学性好，溶于甲酚、浓硫
酸、硝基苯、三氯醋酸、
氯苯酚，不溶于甲醇、乙
醇、丙酮、烷烃。

薄膜材料分析表。
