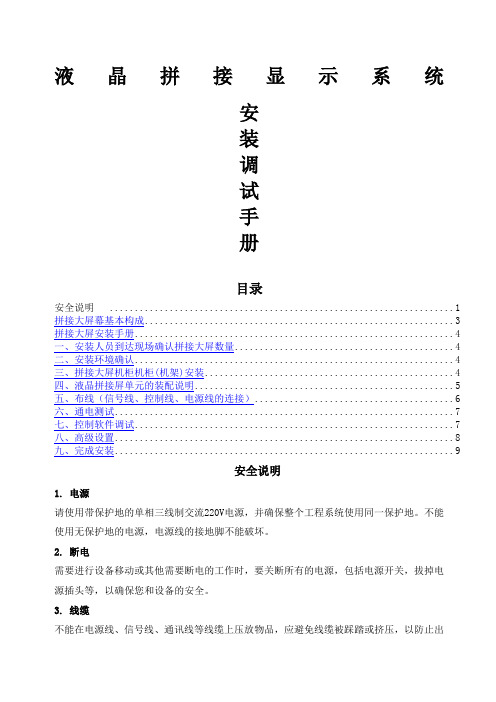

液晶拼接显示系统安装调试手册目录安全说明 (1)拼接大屏幕基本构成 (3)拼接大屏安装手册 (4)一、安装人员到达现场确认拼接大屏数量 (4)二、安装环境确认 (4)三、拼接大屏机柜机柜(机架)安装 (4)四、液晶拼接屏单元的装配说明 (5)五、布线（信号线、控制线、电源线的连接） (6)六、通电测试 (7)七、控制软件调试 (7)八、高级设置 (8)九、完成安装 (9)安全说明1. 电源请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。
不能使用无保护地的电源，电源线的接地脚不能破坏。
2. 断电需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括电源开关，拔掉电源插头等，以确保您和设备的安全。
3. 线缆不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被踩踏或挤压，以防止出现漏电或短路等危险。
4. 信号线连接从设备上插、拔信号线时，设备需要断电，以免损坏设备。
带电插拔造成的损坏不在保修范围。
5. 散热孔设备外表面可能有散热用的开孔，不要堵塞这些开孔，以免热量积聚，损坏设备或造成火灾等危险。
6. 设备安置应合理安置设备，如装入标准机架、机箱、机柜，或放置在稳固平整的工作台面上，防止设备跌落。
7. 环境设备工作的环境要注意防尘、防潮，尤其要防止液体浸泡和溅入设备内部。
8. 维修所有的维修工作应由专业维修人员完成，未经培训不要尝试自己维修设备。
为防止电击危险，不要擅自打开机壳。
9. 安全注意事项9.1 设备内部有高压电，非专业维修人员不得打开机箱，以免发生危险；9.2 严禁水滴或水溅，严禁在设备上放置任何装有液体的容器物品；9.3 为预防火灾，禁止设备靠近火源；9.4安装好后，请勿将机器的散热孔堵塞，便于良好散热；9.5 设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，由专业维修人员处理；9.6 在有雷电或长期不用的情况下，请拔掉电源插头；9.7 不要从本设备通风孔塞入任何物体，以免造成设备损坏或触电；9.8 不宜将本设备放置于近水或其它潮湿的地方使用；9.9 不宜将本设备放置于散热片附近或其它高温地方使用；9.10 请妥善整理放置电源线，以防破损；9.11下列情况，应拔掉本设备电源插头，由专业维修人员处理：1) 插头电源线损坏或磨损时；2) 有液体溅入本设备时；3) 本设备跌落或机箱损坏时；4) 本设备出现明显功能异常或性能变化时。
液晶拼接屏安装及调试方案安装拼接大屏需要确认现场环境，包括拼接大屏的摆放位置和查看环境尺寸等是否符合安装要求。
要确认安装位置、长度、高度、供电状况和信号源输入是否到位。
同时，还需考虑光照、散热、稳固性、电磁干扰、磕碰、震动、儿童触及、烟雾、沙尘、潮湿、气体、油污、上方悬挂物或装饰物等环境条件。
对于非公司生产、监制的机柜、底座，不提供安装服务。
如果用户坚持要求安装，安装工程师及公司不承担任何责任。
安装时，可以选择机架安装或挂壁结构安装。
机架安装需要先组装好机柜各部件，并确认牢固、稳定。
挂壁结构安装需要移开安装位置有关物品，确定安装固定孔位置，尽量实施无尘打孔，固定安装架并调试方向和水平，进行现场清理和整洁。
特殊安装面不适合直接安装拼接大屏。
组装拼接屏单元时，先组装好拼接屏单元到满意的状态，也可恢复到出厂设置状态。
要在大画面下操作，才能实现画面的一致性。
调试拼接大屏时，可以选择不同的图像模式，包括“标准”、“鲜艳”、“用户”等模式。
点击“静像”按钮，可以对拼接墙的各个单元以及大画面模式下的图像进行设置，方便观察画面的细节。
点击“高级设置”按钮，输入密码“ABC.123”（出厂默认密码），即可进入以下调节界面：注意：1.1“启动时密码检查”可以设置控制软件的启动密码，即在点击“启动系统”按钮后，需要输入密码才能使用控制软件的界面。
默认密码为“”；1.2“智能扩屏”和“VGA调整”项只在画面拼接的各个模式下有效，在“视频自动分配状态”模式下无效。
该按钮可设置“启动系统”的密码打开或关闭。
1.3．“记忆启动模式”在选择记忆启动模式后，在启动软件系统时，会自动切换到控制软件关闭时所选择的信号输入或模式选择的状态。
1.4．”启动切换到AV、VGA或HDMI”选择所选的信号输入，在启动软件时，屏幕上会切换到所选择的信号画面。
打开“VGA拼接画面调整”按钮，选中一个或多个单元，在输入通道框内选择VGA通道“1”，再点击“调整”按钮，开始对选中的单元进行自动调整，需要等待约10秒钟才能完成。
液晶拼接屏施工方案一、安全说明1. 电源请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。
不能使用无保护地的电源，电源线的接地脚不能破坏。
2. 断电需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括电源开关，拔掉电源插头等，以确保您和设备的安全。
3. 线缆不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被踩踏或挤压，以防止出现漏电或短路等危险。
4. 信号线连接从设备上插、拔信号线时，设备需要断电，以免损坏设备。
带电插拔造成的损坏不在保修范围。
5. 散热孔设备外表面可能有散热用的开孔，不要堵塞这些开孔，以免热量积聚，损坏设备或造成火灾等危险。
6. 设备安置应合理安置设备，如装入标准机架、机箱、机柜，或放置在稳固平整的工作台面上，防止设备跌落。
7. 环境设备工作的环境要注意防尘、防潮，尤其要防止液体浸泡和溅入设备内部。
8. 维修所有的维修工作应由专业维修人员完成，未经培训不要尝试自己维修设备。
为防止电击危险，不要擅自打开机壳。
9. 安全注意事项9.1 设备内部有高压电，非专业维修人员不得打开机箱，以免发生危险；9.2 严禁水滴或水溅，严禁在设备上放置任何装有液体的容器物品；9.3 为预防火灾，禁止设备靠近火源；9.4 安装好后，请勿将机器的散热孔堵塞，便于良好散热；9.5 设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，由专业维修人员处理；9.6 在有雷电或长期不用的情况下，请拔掉电源插头；9.7 不要从本设备通风孔塞入任何物体，以免造成设备损坏或触电；9.8 不宜将本设备放置于近水或其它潮湿的地方使用；9.9 不宜将本设备放置于散热片附近或其它高温地方使用；9.10 请妥善整理放置电源线，以防破损；9.11下列情况，应拔掉本设备电源插头，由专业维修人员处理：1) 插头电源线损坏或磨损时；2) 有液体溅入本设备时；3) 本设备跌落或机箱损坏时；4) 本设备出现明显功能异常或性能变化时。
液晶拼接施工方案1. 引言液晶拼接是一种常见的显示技术，广泛应用于大屏幕显示设备，例如会议室显示屏、监控中心大屏幕等。
液晶拼接施工是指在实际项目中将多个液晶显示屏拼接成一个大屏幕的过程。
本文将介绍液晶拼接施工的方案和步骤。
2. 施工前准备在进行液晶拼接施工前，需要进行一系列准备工作：2.1 设计方案确认确定液晶拼接的设计方案，包括拼接屏数量、布局方式、拼接屏尺寸等。
2.2 环境检测检测施工环境的光线状况、墙面平整度以及电源插座等情况，确保满足液晶拼接的要求。
2.3 施工工具准备准备施工所需要的工具和器材，包括扳手、螺丝刀、螺丝、电线等。
3. 施工步骤液晶拼接施工的具体步骤如下：3.1 墙面标线根据拼接设计方案，在墙面上进行标线，确定每块拼接屏的位置，以及拼接边缘的对准线。
3.2 安装支架根据标线，安装液晶拼接屏所需的支架。
支架要确保牢固可靠，能够承受拼接屏的重量。
注意支架的水平和垂直度。
3.3 安装拼接屏将拼接屏放置在安装好的支架上，并与支架进行固定，使用螺丝将拼接屏和支架牢固连接，确保显示屏的稳定性。
3.4 连接电源和信号线将每块拼接屏与电源插座和信号源进行连接。
确保电源线和信号线的连接稳固可靠，并保持良好的电气接地。
3.5 进行调试和校正对每块拼接屏进行调试和校正，保证图像显示的一致性和平衡性。
调整拼接屏的色彩、亮度、对比度等参数，使得整个显示屏的显示效果达到最佳状态。
4. 施工后维护在液晶拼接施工完成后，需要进行一些常规维护工作：4.1 定期清洁定期清洁液晶拼接屏的表面，避免灰尘和污渍对显示效果的影响。
使用专用的清洁工具和清洁剂，避免对液晶屏造成损害。
4.2 故障排除和维修定期对液晶拼接设备进行故障排查和维修工作。
如发现拼接屏显示异常、画面出现故障等情况，及时联系设备厂商或维修人员进行检修。
4.3 更新系统和软件根据需要，定期更新液晶拼接系统和软件，保证其正常运行和良好的显示效果。
5. 总结液晶拼接施工是实现大屏幕显示的重要技术手段。
LCD拼接屏施工方案1. 引言在现代社会，LCD（Liquid Crystal Display）拼接屏广泛应用于会议室、展览馆、大型商场等场所。
它们以其高清、大尺寸的显示效果为用户提供了沉浸式的观看体验。
本文档将介绍一种LCD拼接屏的施工方案，以帮助您顺利完成拼接屏的安装与调试。
2. 施工前的准备工作在开始施工之前，需要进行准备工作以确保施工进展顺利。
以下是准备工作的步骤：2.1 确定拼接屏的尺寸和数量根据实际需求，确定所需拼接屏的尺寸和数量。
这将有助于确定安装所需的材料和工具。
2.2 预估电力和布线需求根据拼接屏的数量和位置，预估所需的电力和布线需求。
确保供电足够，并考虑布线的安全性和美观性。
2.3 确保安装位置的结构能承受拼接屏的重量拼接屏的重量较大，安装位置的结构需要能够承受拼接屏的重量。
在安装之前，确保安装位置的结构经过了充分的评估和测试。
3. 施工步骤一旦准备工作完成，就可以开始拼接屏的实际施工。
以下是施工步骤的详细说明：3.1 安装支架根据拼接屏的尺寸和数量，安装支架。
确保支架安装稳固，并按照厂商的指南进行正确的安装。
3.2 安装拼接屏将拼接屏逐个安装到支架上。
确保每个拼接屏安装平整，并且与相邻拼接屏之间的间隙均匀一致。
3.3 连接拼接屏将每个拼接屏的数据和电源线连接到相应的接口。
确保连接牢固，并进行必要的测试以验证连接的准确性。
3.4 调试拼接屏打开拼接屏的电源，进行必要的调试。
调整亮度、对比度、色彩等参数以达到最佳的显示效果。
确保所有拼接屏的显示一致，并没有出现任何问题。
4. 施工后的工作一旦拼接屏安装和调试完成，还需要进行一些工作以确保整个系统的正常操作。
4.1 定期维护与检查定期维护和检查拼接屏系统，确保其正常运行。
清洁屏幕表面，检查电源和数据线连接的牢固性。
4.2 更新软件和固件随着技术的不断发展，软件和固件的更新能够提供更好的系统性能和功能。
定期更新软件和固件，以确保系统处于最佳状态。
液晶拼接显示系统安装调试施工方案一、项目背景液晶拼接显示系统被广泛应用于商业展示、监控指挥中心等场合，为了确保系统的正常运行，安装调试过程至关重要。
本文将介绍液晶拼接显示系统的安装调试施工方案，包括前期准备、安装流程和调试步骤等内容。
二、前期准备1.确认安装位置：根据实际需求确定液晶拼接显示系统的安装位置，并保证安装区域的稳定性和通风良好。
2.准备设备和材料：准备好所需的液晶拼接屏幕、支架、接线盒、信号线等设备和材料，确保其完整性和性能良好。
3.安全措施：在安装调试过程中，严格遵守相关安全规定，佩戴好安全装备，确保施工人员的人身安全。
三、安装流程1.安装支架：根据液晶拼接屏幕的尺寸和重量，选择合适的支架进行安装，确保支架稳固可靠。
2.安装液晶拼接屏幕：将液晶拼接屏幕依次安装在支架上，注意保持屏幕之间的间距均匀，防止出现拼接间隙。
3.连接电源和信号线：将液晶拼接屏幕的电源线和信号线依次连接到接线盒中，确保连接正确无误。
4.调试显示效果：打开电源，进行显示效果的调试，检查各个屏幕是否正常显示，调整亮度、色彩等参数使显示效果达到最佳状态。
四、调试步骤1.调整亮度和对比度：通过屏幕菜单调节功能，逐步调整各个屏幕的亮度和对比度，保证显示效果清晰明亮。
2.校准屏幕位置：利用屏幕菜单中的调节功能，对各个屏幕的位置进行校准，确保它们在同一平面上并无缝拼接。
3.调整色彩均衡：根据需要调整屏幕的色彩均衡，让显示效果更加逼真。
4.检查拼接效果：观察整个显示屏幕的拼接效果，检查是否有拼接缝隙或者画面重叠现象，如有问题及时调整。
5.测试运行：进行长时间运行测试，检查各屏幕是否稳定运行，无异常情况。
五、项目总结液晶拼接显示系统的安装调试施工是一个复杂的过程，需要施工人员具有扎实的技术和丰富的经验。
通过本文介绍的安装调试方案，可以帮助施工人员规范操作流程，确保液晶拼接显示系统顺利安装并达到预期效果。
以上是液晶拼接显示系统安装调试施工方案的基本内容，希望能够对相关施工人员提供参考和帮助。
液晶拼接屏施工方案液晶拼接屏施工方案1. 施工前准备工作1.1 确定拼接屏安装位置：根据客户需求和空间限制，确定液晶拼接屏的最佳安装位置。
1.2 测量和规划：测量安装位置的尺寸，规划拼接屏的数量和布置方式。
考虑到观众的视角和视距，合理布置液晶拼接屏，提高观看效果。
1.3 向客户提供施工方案和预算：根据实际情况，向客户提供拼接屏的施工方案和预算，包括设备采购、安装步骤、工时和人力等。
2. 设备采购和准备2.1 选择适合的液晶拼接屏：根据客户需求和安装位置，选择适合的液晶拼接屏。
考虑屏幕数量、分辨率、尺寸和亮度等因素，确保选购合适的设备。
2.2 采购所需配件和材料：根据施工方案，采购所需的支架、线缆、电源和其他配件及材料等。
2.3 设备测试和调试：在施工前对设备进行测试，确保设备运行正常。
调试设备的亮度、色彩和对比度等参数，使拼接屏显示画面效果达到最佳状态。
3. 施工步骤3.1 安装支架：根据施工方案，安装支架，确保支架稳固可靠。
根据现场实际情况，采取扣板固定或钢丝吊挂等方式进行支架安装。
3.2 连接屏幕：根据拼接屏数量和布置方式，连接液晶拼接屏。
使用高质量的线缆和接口，确保信号的稳定传输。
根据实际情况，可能需要进行信号放大和分频等处理。
3.3 铺设线缆：根据布线方案，将电源线、信号线和控制线等进行合理的铺设，使线缆整齐美观并且不易被观众看到。
3.4 完成安装和调试：安装完成后，进行设备调试。
调整屏幕的亮度、色彩和对比度等参数，确保显示效果正常。
4. 施工验收和培训4.1 完成验收：在施工完成后，与客户进行最终验收。
检查拼接屏的安装质量、显示效果和功能等是否符合要求。
4.2 培训客户使用和维护：对于客户，提供液晶拼接屏的使用和维护培训。
介绍使用软件和控制系统的操作方法，并指导客户正确使用和维护设备。
通过以上的施工方案，可以有效地进行液晶拼接屏的安装和调试工作。
在施工过程中，需要注重安全，确保拼接屏的稳定性和可靠性。
液晶拼接屏施工方案一、施工前准备。
在进行液晶拼接屏的施工前，首先需要对施工现场进行全面的勘察和评估。
包括测量墙面尺寸、检查电源线路、通风情况等，确保施工的顺利进行。
同时，还需要准备好所需的施工工具和材料，如螺丝刀、电缆、支架等。
二、安装支架。
在进行液晶拼接屏的安装前，需要先安装好支架。
首先根据液晶拼接屏的尺寸和数量确定支架的位置和数量，然后使用螺丝将支架固定在墙面上。
在安装支架的过程中，要注意支架的水平和垂直度，确保支架安装牢固。
三、连接电源和信号线。
接下来是连接电源和信号线。
首先要确定好电源线路的位置，然后将电源线连接到液晶拼接屏上。
接着是连接信号线，根据液晶拼接屏的数量和布局确定好信号线的走向和连接方式，确保每块液晶屏都能正常接收到信号。
四、安装液晶拼接屏。
在连接好电源和信号线后，就可以开始安装液晶拼接屏了。
首先要根据设计图纸确定好每块液晶屏的位置和布局，然后将每块液晶屏安装到支架上。
在安装过程中，要注意保护液晶屏的表面，避免划伤和损坏。
五、调试和测试。
安装完成后，需要进行调试和测试。
首先是对液晶拼接屏进行通电测试，确保每块液晶屏都能正常开机和显示。
然后进行信号测试，确保每块液晶屏都能正常接收到信号并显示出预期的内容。
在测试过程中，要及时发现并解决问题，确保整个液晶拼接屏系统的正常运行。
六、完善固定。
最后是对液晶拼接屏进行固定和完善。
在确认液晶拼接屏正常运行后，要对支架和连接线进行固定，确保在使用过程中不会出现松动和断裂。
同时还要对整个施工现场进行清理和整理，保持整洁和安全。
以上就是液晶拼接屏的施工方案，希望对您有所帮助。
在实际施工过程中，一定要严格按照方案进行操作，确保施工质量和安全。
拼接屏安装调试方案1. 简介拼接屏是一种由多个屏幕拼接而成的显示设备，广泛应用于会议室、监控中心、展览馆等场所。
为了确保拼接屏能正常工作，安装和调试是至关重要的环节。
本文档将介绍拼接屏的安装调试方案，包括前期准备、物料清单、安装步骤以及调试方法等内容。
2. 前期准备在开始安装和调试之前，需要做一些前期准备工作：•确定安装位置：根据实际需求确定拼接屏的安装位置，考虑到视觉效果、环境条件等因素。
•测量安装空间：使用测量工具准确测量安装空间的尺寸，包括高度、宽度和深度，以确保拼接屏和支架能够合理安装。
•确定信号源和信号线路：确定拼接屏的信号源和信号线路，包括视频输入端口和数据传输线路，确保信号源和拼接屏的兼容性。
•安装支架：根据测量结果选择合适的支架类型，并进行支架的安装。
3. 物料清单在进行拼接屏安装和调试时，需要准备以下物料：•拼接屏：根据实际需求选择合适尺寸和规格的拼接屏。
•支架：根据拼接屏的大小和安装位置选择合适的支架，包括壁挂支架、地面支架等。
•信号线：根据拼接屏的信号源和信号线路选择合适的信号线，包括HDMI线、VGA线等。
•工具：安装和调试过程中需要使用的工具，包括螺丝刀、扳手、钳子等。
4. 安装步骤基本的拼接屏安装步骤如下：步骤1：安装支架根据支架的安装说明和测量结果，安装支架并固定好。
步骤2：拼接屏安装将拼接屏放置在支架上，确保拼接屏与支架完全对齐，并按照拼接屏的安装说明进行固定。
步骤3：连接信号线根据信号源和信号线路连接拼接屏的输入端口，确保信号源和拼接屏正常连接。
步骤4：固定拼接屏通过拧紧螺丝或其他方式，固定拼接屏，确保其稳定且不会晃动。
步骤5：接通电源将拼接屏的电源线连接到电源插座，确认拼接屏是否亮起。
5. 调试方法拼接屏的调试主要包括图像调整、色彩校准和分辨率调整等环节，以下是常用的调试方法：图像调整通过拼接屏的设置菜单或遥控器调整图像的亮度、对比度、锐度等参数，使图像达到最佳显示效果。
液晶拼接屏施工方案1. 引言液晶拼接屏是一种用于显示大尺寸图像或视频的高清显示设备。
它由多个液晶屏幕组成，通过拼接技术将其拼接在一起，形成一个无缝的大屏幕。
液晶拼接屏具有显示清晰、色彩鲜艳、可靠性高等优点，广泛应用于会议室、控制中心、广告牌等场所。
本文将介绍液晶拼接屏的施工方案。
2. 施工准备在进行液晶拼接屏施工之前，需要进行一些准备工作，以确保施工的顺利进行。
2.1 确定安装位置首先需要确定拼接屏的安装位置。
考虑到观看效果和安装要求，应选择一个空旷、光线充足、视线不受阻碍的地方。
2.2 做好施工计划根据实际情况，制定详细的施工计划，包括施工时间安排、人员配备、设备准备等。
2.3 清理安装区域在施工区域进行清理，确保没有杂物和灰尘等对施工造成影响的物体。
3. 施工步骤3.1 安装支架首先需要安装拼接屏的支架。
根据拼接屏的尺寸和重量，选择合适的支架，并按照说明书进行组装和调整。
3.2 连接电源和信号线将拼接屏的电源线和信号线连接到相应的设备上。
电源线应连接到稳定的电源供应，信号线应连接到视频输入设备。
3.3 拼接屏组装将多个液晶屏按照拼接方式进行组装。
根据拼接屏的要求，按照正确的顺序和角度将液晶屏连接到支架上，同时进行调整，确保屏幕无缝拼接。
3.4 调整显示效果完成拼接后，需要进行显示效果的调整。
根据实际需求，调整亮度、对比度、色彩等参数，以获得最佳的显示效果。
3.5 定位和固定完成显示效果调整后，需要进行定位和固定。
根据拼接屏的要求，使用螺丝或其他固定装置将屏幕固定在支架上，确保稳定性和安全性。
4. 施工注意事项在进行液晶拼接屏施工过程中，需要注意以下事项：•保持施工区域的清洁和整洁，避免灰尘和杂物对设备的影响。
•严格按照施工计划进行施工，避免出现不必要的延误。
•在施工过程中，注意安全，避免拼接屏的损坏或对人身安全造成威胁。
•如果需要进行高空作业，应确保有必要的安全措施和人员配备。
•完成施工后，应进行功能测试和验收，以确保拼接屏的正常使用。
液晶拼接显示系统安装调试手册目录安全说明. ..............................................................................拼接大屏幕基本构成......................................................................拼接大屏安装手册........................................................................一、安装人员到达现场确认拼接大屏数量. .................................................二、安装环境确认........................................................................三、拼接大屏机柜机柜 ( 机架 ) 安装........................................................四、液晶拼接屏单元的装配说明. ..........................................................五、布线（信号线、控制线、电源线的连接）.............................................六、通电测试 .............................................................................七、控制软件调试.......................................................................八、高级设置 ............................................................................九、完成安装 ............................................................................3 4 5 5 5 6 7 9 9 10 11 12安全说明1.电源请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。
不能使用无保护地的电源，电源线的接地脚不能破坏。
2.断电需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括电源开关，拔掉电源插头等，以确保您和设备的安全。
3.线缆不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被踩踏或挤压，以防止出现漏电或短路等危险。
4.信号线连接从设备上插、拔信号线时，设备需要断电，以免损坏设备。
带电插拔造成的损坏不在保修范围。
5.散热孔设备外表面可能有散热用的开孔，不要堵塞这些开孔，以免热量积聚，损坏设备或造成火灾等危险。
6.设备安置应合理安置设备，如装入标准机架、机箱、机柜，或放置在稳固平整的工作台面上，防止设备跌落。
7.环境设备工作的环境要注意防尘、防潮，尤其要防止液体浸泡和溅入设备内部。
8.维修所有的维修工作应由专业维修人员完成，未经培训不要尝试自己维修设备。
为防止电击危险，不要擅自打开机壳。
9.安全注意事项9.1设备内部有高压电，非专业维修人员不得打开机箱，以免发生危险；9.2严禁水滴或水溅，严禁在设备上放置任何装有液体的容器物品；9.3为预防火灾，禁止设备靠近火源；9.4 安装好后，请勿将机器的散热孔堵塞，便于良好散热；9.5设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，由专业维修人员处理；9.6在有雷电或长期不用的情况下，请拔掉电源插头；9.7不要从本设备通风孔塞入任何物体，以免造成设备损坏或触电；9.8不宜将本设备放置于近水或其它潮湿的地方使用；9.9不宜将本设备放置于散热片附近或其它高温地方使用；9.10请妥善整理放置电源线，以防破损；9.11 下列情况，应拔掉本设备电源插头，由专业维修人员处理：1)插头电源线损坏或磨损时；2)有液体溅入本设备时；3)本设备跌落或机箱损坏时；4)本设备出现明显功能异常或性能变化时。
9.12 在清除液晶屏幕的灰尘时，必须用柔软的绸缎布来轻轻的擦除，不准用玻璃水或湿布料来清洗，否则容易损伤液晶屏幕。
本设备不适合非专业人员操作调试，使用者须接受专业人员培训和指导。
使用前请仔细阅读拼接大屏幕说明书，说明书应妥善保存以备查阅。
拼接大屏幕基本构成① 液晶拼接单元② 图像控制处理器③ 控制软件④ 机柜⑤ 各种线材1.液晶拼接单元：包含 DID 液晶屏、驱动单元机芯、固定架DID 液晶屏：创维群欣拼接墙采用DID 液晶屏，与配套设计的电路控制系统、专用电源，使其符合拼接墙的设计要求，实现各种功能。
并对屏边框着色，专业处理后的液晶屏外框为亚黑色，与整个拼接墙更加的融合，外观更加美观大方。
驱动单元机芯：控制主板、 IC、电源融合一体，良好的电路控制系统与专用的电源设计，具有可靠性、稳定性高等优点，以保证系统稳定可靠地运行。
2.图像控制处理器创维自主研发的智能型图像控制器，采用创维独特的V12图像数字引擎，对复合视频信号的处理无任何压缩、衰减，能输出实时的高清晰的视频信号，图像带宽高达 500MHZ，急速响应时间快，采用LVDS差分传送技术，抗干扰能力强，该控制器的系统适应能力强，兼容性好，是大屏幕拼接的神经中枢的首选。
3.控制软件液晶拼接墙视频监控系统不仅为客户提供最优秀的液晶拼接墙，而且为客户开发个性化液晶拼接墙控制专用软件。
液晶拼接墙控制管理软件基于RS232（ RJ485）协议，可实现对液晶拼接墙显示墙的远程操作、显示模式管理、信号源管理等强大功能。
该软件安装在用户的控制PC上，通过用户 PC对拼接墙进行各种管理，操作界面友好直观、简单快捷，彻底改变了传统电视墙操作复杂等缺陷。
4.机柜 ( 机架 )根据墙体显示尺寸及外观尺寸进行设计，具体使用时可根据安装环境、客户要求进行设计。
5.各种线材各类线材将按实地安装数量及长度等数据进行定制。
拼接大屏安装手册一、安装人员到达现场确认拼接大屏数量1、在确认项目可以安装的前提下，安装人员到现场安装调试，到达现场后首先核对拼接大屏型号，开箱验收，按货物清单验收数量、质量和文件，检查机柜质量、装配配件齐套等。
二、安装环境确认1、安装工程师根据项目安装要求结合设计图纸，确认现场环境拼接大屏摆放位置与查看环境尺寸等是否符合安装要求。
确认如下：①确认摆放拼接大屏的安装位置；②测量摆放位置的长度与高度，对照项目图纸尺寸，是否符合要求，如有特殊情况需要指明确认如 : 有静电地板时确认静电地板高度与安装图纸对应；是挂壁安装时应确认墙壁是否是实心墙或可以进行特殊固定；如是嵌入墙壁安装别应确认墙壁的开口尺寸等；③确认供电状况（插座规格、接地、漏电、保险、负载等）检查，如还没有提供供电应要求客户 ( 现场工作人员 ) 及时供电，确保项目正常安装；④确认信号源输入是否到位即信号线是否布线到指定位置，如还没有完成应要求客户 ( 现场工作人员 ) 及时完成信号线输入问题，确保项目正常安装；2、安装位置环境考虑：光照、散热（通风）条件、稳固性、电磁干扰、磕碰、震动、儿童触及、烟雾、沙尘、潮湿、气体、油污、上方悬挂物或装饰物等环境条件。
3、对于非公司生产、监制的机柜、底座，不提供安装服务。
若用户执意要求，可提供安装服务，但对因机柜、底座、挂架质量原因导致拼接屏出现坠落、跌到等现象，致使拼接屏损坏的，安装工程师及创维群欣公司不承担任何责任。
三、拼接大屏机柜机柜 ( 机架 ) 安装1、卸开木架即所有包装后开始安装，先安装机柜 ( 机架 ) 。
安装时先将底座从左边第一组到右 ( 从右到左 ) 连接 , 再安装上组机柜从左边第一组到右 ( 从右到左 ) 连接、而后安装面框，最后连接固定 46 寸屏单元的铝型材配件，每列固定 2 条。
机柜安装按项目图纸要求组装好机柜各部件，确认牢固、稳定。
如是挂壁结构安装时，移开安装位置有关物品 , 确定安装固定孔位置 , 尽量实施无尘打孔 , 固定安装架并调试方向和水平, 进行现场清理和整洁 , 安装拼接大屏。
特殊安装面安装：特殊安装面指除水泥、实心砖墙体、预设的内置钢结构支架，安装面为石膏板、空心砖、薄木板、大理石板、玻璃板或是悬空吊装、贴顶吊装、安装面内嵌、专用支架、可移动支架等，拼接大屏不适合在特殊面上直接安装。
注：具体根据项目图纸进行安装固定。
安装完成后检验安装紧固度，确保安装安全牢固。
2、组装拼接屏单元。
拼接屏单元由液晶屏、机芯、固定架组成，拼接屏单元安装到机柜 ( 机架 ) 前，先组装好拼接屏单元。
注：单元组装见 : < 液晶拼接屏单元的装配说明>。
3、将拼接单元安装到机柜( 机架 ) 里。
完成拼接单元组装后，开始将拼接单元安装到机柜里，从最下一列开始，从左边第一个屏到右 ( 或从右到左 ) 、从下到上安装；例如 :3X12 拼接大屏的安装序如下：1-2-3-4 ⋯⋯ ..34-35-36。
( 屏安装号 )四、液晶拼接屏元的装配明1. .液晶拼接屏2. 液晶拼接固定架3. .液晶拼接机芯单元4. .液晶机芯单元上面的接头(背光接头 )（屏线接口）装配方法：1.将液晶屏平放在泡垫或干净的柔软垫子上面，液晶屏正面朝下；2.将机芯固定架分左右两侧，用12 颗 BM5X8的螺钉将固定架固定在液晶屏上；3.将拼接单元机芯平放在固定好的机芯固定架中间，再将背光线从左侧固定架的底部穿过，同时将插头插入液晶屏的左侧背光板插座里；插屏线时，屏线插头的金属片一面朝下，然后再插入液晶屏的 LVDS驱动屏线插座；4.具体参考“单元装配示意图” 。
M55PJCZ-GS单元装配示意图说明 :1.此图为 55寸屏单元结构为整机 ( 新 ) 结构，安装孔位为 "8-M8(46 寸屏单元固定孔位 )" 、 "4- ?8.5*30" 如图所示；2.单元屏下方、左右方均有绑线位，如图所示 , 方便绑线；3.注意维护，即机柜结构不会影响屏与机芯的拆卸方便维护 ( 屏与机芯安装的固定孔位如图所示 ) 。
装配方法：1.将液晶屏平放在泡垫或干净的柔软垫子上面，液晶屏正面朝下；2.将机芯固定架分左右两侧 ( 参考示意图 ) ，用 12 颗 BM5X8的螺钉将固定架固定在液晶屏上；3.将拼接单元机芯平放在固定好的机芯固定架中间，再将背光线从左侧固定架的底部穿过，同时将插头插入液晶屏的左侧背光板插座里；插屏线时，屏线插头的金属片一面朝下，然后再插入液晶屏的 LVDS驱动屏线插座。
