智能控制的家用智能插座使用说明书一、简介智能控制的家用智能插座是一种能够通过手机APP进行远程控制的智能电器。

本插座能够提供更便捷、更高效的家居电器控制体验，为用户的生活带来更多便利。

本说明书将为用户提供详尽的使用指南，帮助用户正确、安全地使用智能插座。

二、产品特性1. 远程控制：用户可以通过手机APP远程控制家中插座的开关，无需亲自到现场操作，实现对家电的智能化控制。

2. 定时开关：用户可以根据需求设定插座的开关时间，实现自动化控制，节省能源并提升生活便利度。

3. 实时电量监测：插座内置电量监测器，用户可以随时通过手机APP查看插座所连接设备的电量使用情况，帮助合理安排家电使用时间。

三、使用步骤1. 下载手机APP：打开手机应用商店，搜索并下载“智能插座控制”APP，并安装到手机上。

2. 插座设置：将智能插座插入电源插座，确保插座顶部的指示灯亮起。

打开手机APP，按照提示注册新账号，并登录。

3. 添加设备：在APP主界面，点击“添加设备”，系统将自动搜索附近可连接的插座设备，点击对应插座设备进行连接。

4. 连接设置：根据系统提示，输入对应插座设备的Wi-Fi密码和名称，确保手机和插座在同一网络环境下，完成连接设置。

5. 设备管理：在APP主界面，长按已连接的插座设备图标，进入设备管理界面，可以对插座进行开关、定时、电量监测等操作。

6. 远程控制：用户可以通过手机APP，在任何WiFi环境下远程控制插座的开关状态，轻松实现对家电的智能化控制。

7. 定时设置：在设备管理界面，用户可根据需求设置定时开关时间，系统将按设定时间自动执行相应开关操作。

8. 电量监测：在设备管理界面，用户可以随时查看所连设备的电量使用情况，及时调整使用策略，合理利用电能。

四、使用注意事项1. 请确保智能插座与手机处于同一网络环境下，否则无法进行远程控制。

2. 插座的最大承载电流为x A，当连接高功率电器时，请确保不超过插座的额定电流，以免造成过载。

开关插座施工工序开关插座施工工序是电气工程中的重要环节，对于家庭、商业或工业建筑来说都具有重要的功能和作用。

本文将详细介绍开关插座施工的步骤和技术要点，以确保施工过程安全、有效和符合相关标准。

一、前期准备工作在开始开关插座施工之前，需要进行一些前期准备工作。

首先，要根据设计图纸和布线要求确定安装位置和数量。

其次，要准备好所需的材料和工具，包括开关、插座、导线、接线盒、开关面板、螺丝刀、电池、测试仪器等。

同时，施工现场也需要进行清理和整理，确保施工环境干净、整洁。

二、导线铺设和连接1. 导线铺设：首先，在墙面上利用水平尺和垂直尺测量和标记开关插座的位置。

然后，根据标记确定导线走向，并用墙壁切割工具开槽。

接下来，将导线放入开槽中，并使用电线固定器固定导线，确保导线平整、牢固。

铺设导线时需注意与其他电器设施的绝缘，以避免短路或其他安全问题。

2. 连接导线：将导线通过接线盒连接，使用绝缘帽进行绝缘处理。

根据导线颜色和标记的接线要求，将导线连接到开关和插座上，使用螺丝固定并加以绝缘。

在连接过程中，要确保导线连接牢固、接触良好，避免松动或接触不良导致电流不稳定或出现其他问题。

三、开关插座安装1. 开关安装：根据设计要求和标记，将开关安装在指定的位置。

使用螺丝固定开关，并确保开关面板与墙面平齐，固定牢固。

在安装开关时，要注意开关的功能和控制方式，确保使用便捷且符合用户需求。

2. 插座安装：同样地，根据设计要求和标记，将插座安装在指定的位置。

使用螺丝固定插座，并确保插座面板与墙面平齐，固定牢固。

在安装插座时，要注意插座的类型和功率要求，确保能够满足使用设备的电源需求。

四、电气连接和测试1. 电气连接：完成开关和插座的安装之后，进行电气连接。

根据设计要求和标记，将导线连接到开关和插座上。

确保连接牢固、绝缘良好，避免出现漏电、短路等安全问题。

可以使用测试仪器检测导线连接的稳定性和电流传输情况。

2. 功能测试：在完成电气连接后，进行开关和插座的功能测试。

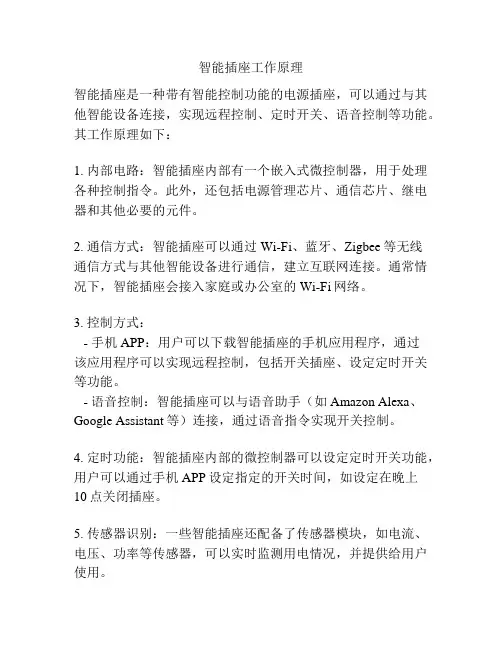

智能插座工作原理
智能插座是一种带有智能控制功能的电源插座，可以通过与其他智能设备连接，实现远程控制、定时开关、语音控制等功能。

其工作原理如下：
1. 内部电路：智能插座内部有一个嵌入式微控制器，用于处理各种控制指令。

此外，还包括电源管理芯片、通信芯片、继电器和其他必要的元件。

2. 通信方式：智能插座可以通过Wi-Fi、蓝牙、Zigbee等无线
通信方式与其他智能设备进行通信，建立互联网连接。

通常情况下，智能插座会接入家庭或办公室的Wi-Fi网络。

3. 控制方式：
- 手机APP：用户可以下载智能插座的手机应用程序，通过
该应用程序可以实现远程控制，包括开关插座、设定定时开关等功能。

- 语音控制：智能插座可以与语音助手（如Amazon Alexa、Google Assistant等）连接，通过语音指令实现开关控制。

4. 定时功能：智能插座内部的微控制器可以设定定时开关功能，用户可以通过手机APP设定指定的开关时间，如设定在晚上
10点关闭插座。

5. 传感器识别：一些智能插座还配备了传感器模块，如电流、电压、功率等传感器，可以实时监测用电情况，并提供给用户使用。

6. 安全保护：智能插座通常内置了多重安全保护机制，如过载保护、漏电保护等，确保用电安全。

总结：智能插座通过内部的嵌入式微控制器与其他智能设备进行通信，实现远程控制、定时开关、语音控制等功能。

通过手机APP和语音助手，用户可以远程控制插座的开关状态，实现智能化管理。

除此之外，智能插座还可以配备多个传感器，提供实时用电监测和安全保护机制。

智能家居中智能插座的设计与实现智能家居的快速发展使得人们的生活变得更加便捷，智能插座作为其中一种智能家居产品，为人们提供了更多选择。

本文将探讨智能插座的设计与实现，包括其功能特点、硬件设计、软件开发以及使用场景等方面。

一、功能特点智能插座通过连接家庭无线网络，可以远程和自动控制插座的开关，实现了远程监控和智能化操作。

智能插座的功能特点主要包括以下几个方面：1. 远程控制：通过下载相应的手机应用或使用智能音箱等设备，用户可以实现对智能插座的远程控制，无需亲自操作插座开关。

2. 定时开关：智能插座可以设置定时开关功能，用户可以按照自己的需要设定时间，实现插座的自动开关。

3. 能耗统计：智能插座具备能耗统计功能，可以记录家电的用电情况，并提供使用报表，帮助用户合理规划用电。

4. 智能联动：智能插座可以与其他智能家居设备进行联动，实现更加智能化的家居控制，例如通过温度传感器控制插座开关。

二、硬件设计智能插座的硬件设计是实现其功能的基础，主要包括电路设计和外壳设计。

1. 电路设计：智能插座的电路设计需要考虑电源管理、无线通信、继电器控制等方面。

首先，需要设计稳定的电源供给模块，以确保插座工作的稳定性和可靠性。

其次，需要集成无线通信模块（如Wi-Fi模块），用于与家庭无线网络进行连接，实现远程控制和数据交互。

最后，需要设计继电器控制电路，以控制插座的通断。

2. 外壳设计：智能插座的外壳设计需要符合用户的使用习惯和审美需求。

外壳材料应具备一定的绝缘性能，以确保使用安全。

外壳形状和尺寸应根据插座的使用环境进行合理设计，便于插拔插头。

三、软件开发智能插座的软件开发是实现其智能化操作的关键，主要包括手机应用程序的开发和与各种智能设备的联动。

1. 应用程序开发：智能插座的手机应用程序需要提供简洁明了的用户界面，方便用户操作和控制。

用户可以通过应用程序实现远程控制、定时开关等功能，并查看用电情况和报表。

2. 智能设备联动：智能插座可以与智能音箱、智能电视、智能门锁等智能设备进行联动。

智能插座使用说明书尊敬的用户：感谢您选择我们的智能插座。

本使用说明书将为您详细介绍智能插座的功能、使用方法和注意事项，请您在使用前仔细阅读本说明书，并按照指南进行操作，以确保您能正确、安全地使用智能插座。

一、产品简介智能插座是一款集智能化控制、安全保护、定时开关等多种功能于一体的智能家居设备。

通过与智能手机连接，用户可以远程控制插座内的电器设备，实现智能化的电力管理。

二、产品特点1. 远程控制：用户可以通过手机APP实现对智能插座的开关控制，无论身在何处，只要手机联网，就能轻松控制家中电器。

2. 定时功能：智能插座提供定时开关功能，用户可根据需要设置插座的开关时间，自动控制电器的使用。

3. 安全保护：智能插座内置过载保护装置，当接入设备使用电流超过额定值时，插座会自动断电，保护电器和住宅安全。

4. 节能环保：通过智能插座的定时开关功能，用户能够更好地掌控电器的使用时间，避免不必要的能源浪费，起到节能环保的效果。

三、使用方法1. 扫描二维码：下载并安装智能插座APP，然后注册并登录您的账号。

2. 连接插座：将智能插座插入电源插座，指示灯闪烁表示插座已进入待机状态。

3. 添加设备：在APP中点击添加设备按钮，按照提示完成插座与手机的连接。

4. 命名插座：成功添加设备后，可为插座进行命名，方便快速识别不同插座的位置。

5. 远程控制：在APP首页，可以看到已添加的插座设备，通过点击开关按钮实现插座的远程开关控制。

6. 定时功能：在APP中可设置插座的定时开关时间，根据需求自由灵活地设置各个时间段的定时任务。

7. 安全保护：智能插座内置的过载保护装置会自动监测电器使用情况，对超过额定值的电流进行断电保护。

四、注意事项1. 请确保智能插座连接的电源稳定，电压范围在100-240V之间。

2. 请勿将智能插座暴露在潮湿、高温或火源附近。

3. 请勿在连接设备工作时随意拔插插座，以免损坏电器或电源插座。

4. 定期检查智能插座的外部和内部结构，如有损坏或异常情况，请及时联系售后服务。

智能家居智能插座设计与实现随着人类生活水平的提高和科技的不断进步，智能家居已经成为了一种趋势，它不仅能够提高人们的生活效率，还能为人们带来更加方便快捷的生活体验。

其中，智能插座作为智能家居的重要设备之一，也得到了人们的广泛关注。

本文就智能插座的设计和实现进行探讨。

一、智能插座的基本结构和原理智能插座的基本结构一般包括主控芯片、无线通信模块、电源模块、继电器等。

主控芯片是整个智能插座的核心部件，它负责对插座的各种功能进行控制和管理。

无线通信模块则是智能插座与智能家居系统之间的桥梁，它能够让插座实现远程控制等功能。

电源模块则是为整个插座提供稳定的电源，而继电器则是实现插座的开关控制。

在使用智能插座时，用户可以通过手机APP或语音控制等方式来控制插座的开关、定时等操作。

同时，智能插座还可以接入智能家居系统实现更加智能化的控制和管理。

二、智能插座的设计和实现智能插座的设计和实现需要考虑多方面的因素，如通信协议、安全性、电路设计等。

其中，通信协议是非常重要的一环，它关系到插座与智能家居系统之间的信息交流。

目前，常见的通信协议包括Wi-Fi、蓝牙、Zigbee、Z-WAVE等。

安全性也是智能插座设计的重要考虑因素之一。

因为智能插座将直接接触家庭电力电路，所以必须保证其稳定性和安全性。

在电路设计方面，智能插座的电源模块需要具备过载、过电流等保护功能，以免因电路问题导致插座出现安全隐患。

除此之外，智能插座的设计还需要兼顾人性化和环保等方面的考虑。

例如，插座应该具有良好的人机交互界面，可以方便地查看插座的工作状态和电能消耗量等信息。

同时，智能插座应该具备省电省能的设计，可以为用户提供更加环保的生活方式。

三、智能插座的应用前景目前，智能插座已经得到了广泛的应用，其应用前景也越来越广阔。

与传统插座相比，智能插座具有更多的功能和优势，可以为用户带来更加便捷、舒适和安全的生活体验。

未来，随着智能家居市场的不断扩大，智能插座也会愈加普及。

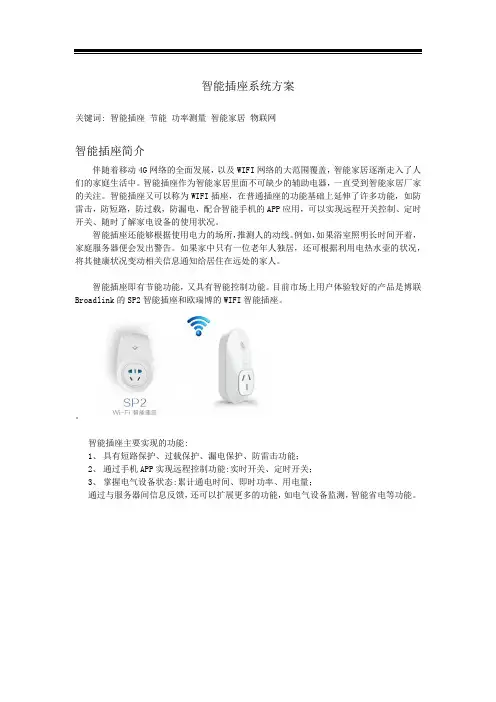

智能插座系统方案关键词: 智能插座 节能 功率测量 智能家居 物联网智能插座简介伴随着移动4G网络的全面发展，以及WIFI网络的大范围覆盖，智能家居逐渐走入了人们的家庭生活中。

智能插座作为智能家居里面不可缺少的辅助电器，一直受到智能家居厂家的关注。

智能插座又可以称为WIFI插座，在普通插座的功能基础上延伸了许多功能，如防雷击，防短路，防过载，防漏电，配合智能手机的APP应用，可以实现远程开关控制、定时开关、随时了解家电设备的使用状况。

智能插座还能够根据使用电力的场所，推测人的动线。

例如，如果浴室照明长时间开着，家庭服务器便会发出警告。

如果家中只有一位老年人独居，还可根据利用电热水壶的状况，将其健康状况变动相关信息通知给居住在远处的家人。

智能插座即有节能功能，又具有智能控制功能。

目前市场上用户体验较好的产品是博联Broadlink的SP2智能插座和欧瑞博的WIFI智能插座。

智能插座主要实现的功能:1、具有短路保护、过载保护、漏电保护、防雷击功能；2、通过手机APP实现远程控制功能:实时开关、定时开关；3、掌握电气设备状态:累计通电时间、即时功率、用电量；通过与服务器间信息反馈，还可以扩展更多的功能，如电气设备监测，智能省电等功能。

智能插座系统原理框图硬件设计智能插座模块主要由五个小模块组成，分别为电源模块、计量模块、MCU模块、无线模块、继电器控制模块,各模块功能如下:1、电源模块：采用AC-DC开关电源，将交流220V转化成5V，为主板提供电源；2、计量模块：检测负载电器的电压、电流、功率,采用单颗电能计量芯片检测，计量芯片有Cirrus logic的CS5463，ADI 的ADE7755，HLW的HLW8012都具有测量功率、电压、电流的功能，计量芯片对负载交流电压信号和负载电流信号进行采样，经内部DSP算法处理后，以脉冲方式输出功率值、电压有效值、和电流有效值；a)电流采样：负载电流流经锰铜电阻，因为锰铜电阻的电阻值是固定不变的，所以不同的负载电流，锰铜电阻两端产生的压降不一样，计量芯片通过采集锰铜电阻两端的压降值，实现电流信号的采样。

产品特性：家用智能插座，适用于各类负载的远程及自动定时控制。

1、本机按键控制本插座上电后，显示屏处于时钟显示界面。

通过操作本机按键可以实现时钟校准、定时开/关时间设置，以及设置数据查看、删除定时以及直接控制插座开/关。

本插座每天最多可设置24个开或关定时时间，且即可以一天多段定时，也可以一周循环每天多段定时，便于平时和周末差异化自动控制。

时钟校准在时钟显示界面下，长按K1进入时间校准界面。

在该界面下，短按K1循环选择需要校准的小时、分钟和星期；短按K3键增加需要校准的小时、分钟以及星期；短按K4键减小相应数值；长按K1退出时间校准，返回时钟显示界面。

在时间校准过程中，若30秒内没有操作，则自动退出时间校准界面。

定时设置在时钟显示界面下，短按K1键进入定时设置界面。

在定时设置界面下，短按K1循环选择需要设置的定时类型（开或关）、定时小时、定时分钟和定时星期；短按K3 键增加需要定时的小时、分钟以及选中定时星期；短按K4键可以减小需要定时小时、分钟以及取消定时星期；长按K1退出定时设置界面并保存定时，返回到时钟显示界面。

在定时设置过程中，若30秒钟内没有操作，则自动退出定时设置界面并保存设置方案。

定时查看和删除在时钟显示界面下，长按K3键进入定时记录查看界面。

在定时记录查看界面下，短按K3键可以按组查看定时记录；长按K4删除相应的定时设置；长按K3键退出定时记录查看界面，返回到时钟显示界面。

在定时查看中，若30秒钟内没有操作，则自动退出定时查看界面。

控制插座开关在时钟显示界面下，短按K2按键，直接控制插座开关。

2、USB 充电功能USB 口输出DC5V/1A 充电功率，可供数码产品充电。

3、小夜灯功能 在时钟显示界面下，短按K4开启或关闭夜灯。

4、复位功能 长按K2按键5秒钟，即可恢复出厂设置。

悦昭眄钟显小加PH 木小皑Mk 卜+2心■H KM HE « TW n UT —I ---------------------- 屮 tU§^SS：SS BBiI I —St 'i-ii♦碰旳许胃卑和E 唱设竇眼"〕»1 k M 忻"t喬示第甲41审时早.惟］—•卩】卜T 占吴手机操作指南:A 、手机连接及复位 您只需要安装爱普瑞手机软件（扫描二维码下载软件）， 即可通过手机连接本插座，并在手机上直接控制插座的 开关和定时设置。

智能节能插座的方案原理与实现来源：IC猫[导读]随着物联网的快速发展，使节能插座产品延伸到智能家居领域，节能插座朝着智能化的方向发展，出现了智能节能插座，智能插座与普通节能插座相比，多出了一个 WIFI 模块，通过接入网络的手机能接收开启和关闭指令，通过切断电源来实现与之接驳电器的开关，不仅能帮助你远程关闭家中的电器，还能够提前开启。

关键词：HLW8012智能插座物联网随着物联网的快速发展，使节能插座产品延伸到智能家居领域，节能插座朝着智能化的方向发展，出现了智能节能插座，智能插座与普通节能插座相比，多出了一个 WIFI 模块，通过接入网络的手机能接收开启和关闭指令，通过切断电源来实现与之接驳电器的开关，不仅能帮助你远程关闭家中的电器，还能够提前开启。

一、智能插座方案主芯片HLW8012 介绍HLW8012 为插座厂家和智能家居厂家提供了一个高度精确且成本低廉的电能测量解决方案。

该集成芯片专为住宅用单相电能表或智能插座设计，可精确测量电流有效值IRMS 和电压有效值VRMS、有功功率和电量。

HLW8012 的内部结构HLW8012 的内部结构如图1 所示。

它由2 个可编程增益放大器、2 个Δ－Σ调制器、配套的高速滤波器、功率计算、功率监测、串行接口及相应功能寄存器等组成。

两个可编程放大器采集电压和电流数据，Δ－Σ调制器对模拟量采样处理，滤取可用电压、电流数字信号，并将计算的功率值、电压有效值和电流有效值通过脉冲指示方式对外输出。

二、芯片HLW8012 工作原理HLW8012 的V1P 和V1N 引脚输入电流信号波，电流通道集成一个固定增益放大器，允许的最大差分输入信号为±43.75mV；电压通道允许的最大输入信号是±700mV。

HLW8012 可以使用低成本的锰铜采样电阻或电流互感器来测量电流，并使用分压电阻或电压互感器来测量电压，其芯片的脉冲输出频率与有功能量成正比。

三、HLW8012 的主要特性·高频脉冲CF，指示有功功率，满足50/60Hz IEC 687/1036 标准的准确度要求，在1000:1范围内达到±0.2%的精度。
