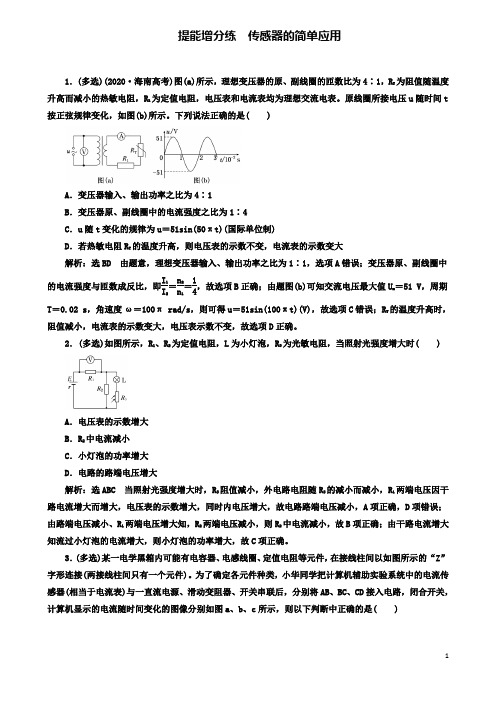

提能增分练传感器的简单应用1.(多选)(2020·海南高考)图(a)所示,理想变压器的原、副线圈的匝数比为4∶1,R T为阻值随温度升高而减小的热敏电阻,R1为定值电阻,电压表和电流表均为理想交流电表。
原线圈所接电压u随时间t 按正弦规律变化,如图(b)所示。
下列说法正确的是( )A.变压器输入、输出功率之比为4∶1B.变压器原、副线圈中的电流强度之比为1∶4C.u随t变化的规律为u=51sin(50πt)(国际单位制)D.若热敏电阻R T的温度升高,则电压表的示数不变,电流表的示数变大解析:选BD 由题意,理想变压器输入、输出功率之比为1∶1,选项A错误;变压器原、副线圈中的电流强度与匝数成反比,即I1I2=n2n1=14,故选项B正确;由题图(b)可知交流电压最大值U m=51 V,周期T=0.02 s,角速度ω=100π rad/s,则可得u=51sin(100πt)(V),故选项C错误;R T的温度升高时,阻值减小,电流表的示数变大,电压表示数不变,故选项D正确。
2.(多选)如图所示,R1、R2为定值电阻,L为小灯泡,R3为光敏电阻,当照射光强度增大时( )A.电压表的示数增大B.R2中电流减小C.小灯泡的功率增大D.电路的路端电压增大解析:选ABC 当照射光强度增大时,R3阻值减小,外电路电阻随R3的减小而减小,R1两端电压因干路电流增大而增大,电压表的示数增大,同时内电压增大,故电路路端电压减小,A项正确,D项错误;由路端电压减小、R1两端电压增大知,R2两端电压减小,则R2中电流减小,故B项正确;由干路电流增大知流过小灯泡的电流增大,则小灯泡的功率增大,故C项正确。
3.(多选)某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件,在接线柱间以如图所示的“Z”字形连接(两接线柱间只有一个元件)。
为了确定各元件种类,小华同学把计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后,分别将AB、BC、CD接入电路,闭合开关,计算机显示的电流随时间变化的图像分别如图a、b、c所示,则以下判断中正确的是( )A .AB 间是电容器B .BC 间是电感线圈C .CD 间是电容器D .CD 间是定值电阻解析:选ABD 直流电路中接入电容器后,充电电流逐渐减小;接入电感线圈后由于自感作用,电流逐渐增大;接入定值电阻后,电流保持一定值,故AB 间为电容器,BC 间为电感线圈,CD 间为定值电阻,所以A 、B 、D 正确,C 错误。

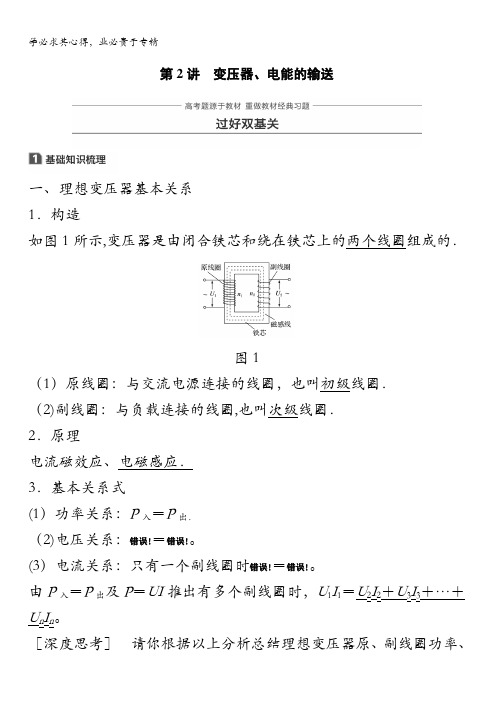

第2讲变压器、电能的输送一、理想变压器基本关系1.构造如图1所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的.图1(1)原线圈:与交流电源连接的线圈,也叫初级线圈.(2)副线圈:与负载连接的线圈,也叫次级线圈.2.原理电流磁效应、电磁感应.3.基本关系式(1)功率关系:P入=P出.(2)电压关系:错误!=错误!。
(3)电流关系:只有一个副线圈时错误!=错误!。
由P入=P出及P=UI推出有多个副线圈时,U1I1=U2I2+U3I3+…+U n I n。
[深度思考]请你根据以上分析总结理想变压器原、副线圈功率、电压和电流的决定关系.答案(1)电压:副线圈电压U2由原线圈电压U1和匝数比决定.(2)功率:原线圈的输入功率P1由副线圈的输出功率P2决定.(3)电流:原线圈电流I1由副线圈电流I2和匝数比决定.二、远距离输电问题1.减少输电电能损失的两种方法(1)理论依据:P损=I2R。
(2)减小输电线的电阻:根据电阻定律R=ρ错误!,要减小输电线的电阻R,在保证输电距离情况下,可采用减小材料的电阻率、增大导线的横截面积等方法.(3)减小输电导线中的电流:在输电功率一定的情况下,根据P=UI,要减小电流,必须提高电压.2.远距离高压输电的几个基本关系(以图2为例)图2(1)功率关系:P1=P2,P3=P4,P2=P损+P3.(2)电压、电流关系:U1U2=n1n2=错误!,错误!=错误!=错误!,U2=ΔU+U3,I2=I3=I线.(3)输电电流:I线=错误!=错误!=错误!.(4)输电线上损耗的电功率:P损=I线ΔU=I错误!R线=(错误!)2R线.当输送功率一定时,输电电压增大到原来的n倍,输电线上损耗的功率就减小到原来的错误!.[深度思考] 根据以上分析,请你总结输电线路功率损失的计算方法有哪些?答案(1)P损=P-P′,P为输送的功率,P′为用户所得功率.(2)P损=I错误!R线,I线为输电线路上的电流,R线为线路电阻.(3)P损=错误!,ΔU为输电线路上损失的电压,R线为线路电阻.(4)P损=ΔUI线,ΔU为输电线路上损失的电压,I线为输电线路上的电流.1.判断下列说法是否正确.(1)变压器不但能改变交变电流的电压,还能改变交变电流的频率.(×)(2)理想变压器能改变交变电压、交变电流,但不改变功率,即输入功率总等于输出功率.(√)(3)变压器副线圈并联更多的用电器时,原线圈的输入电流随之增大.( √)(4)变压器只对变化的电流起作用,对恒定电流不起作用.( √)(5)正常工作的变压器当副线圈与用电器断开时,副线圈两端无电压.(×)2.(人教版选修3-2P44第2题改编)有些机床为了安全,照明电灯用的电压是36 V,这个电压是把380 V的电压降压后得到的.如果变压器的原线圈是1 140匝,副线圈是( )A.1 081匝B.1 800匝C.108匝D.8 010匝答案C解析由题意知U1=380 V,U2=36 V,n1=1 140则错误!=错误!得n2=错误!n1=108.3.(人教版选修3-2P44第5题改编)如图3所示的电路中,变压器为理想变压器,a、b接在电压有效值不变的交流电源两端,R0为定值电阻,R为滑动变阻器.现将变阻器的滑片从一个位置滑动到另一位置,观察到电流表A1的示数增大了0。

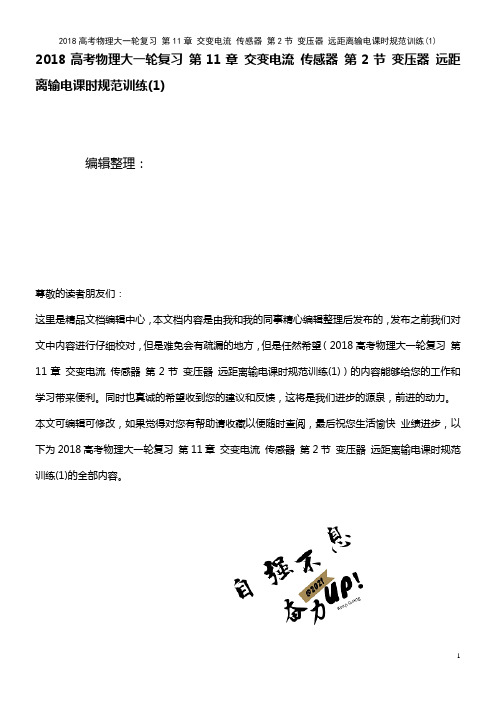

2018高考物理大一轮复习第11章交变电流传感器第2节变压器远距离输电课时规范训练(1)编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(2018高考物理大一轮复习第11章交变电流传感器第2节变压器远距离输电课时规范训练(1))的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为2018高考物理大一轮复习第11章交变电流传感器第2节变压器远距离输电课时规范训练(1)的全部内容。
变压器远距离输电课时规范训练[基础巩固题组]1.如图所示,半径为L=1 m的金属圆环,其半径Oa是铜棒,两者电阻均不计且接触良好.今让Oa以圆心O为轴,以角速度ω=10 rad/s匀速转动,圆环处于垂直于环面、磁感应强度为B=2 T的匀强磁场中.从圆心O引出导线,从圆环上接出导线,并接到匝数比为n1∶n2=1∶4的理想变压器原线圈两端.则接在副线圈两端的理想电压表的示数为()A.40 V B.20 VC.80 V D.0解析:选D。
由于Oa以圆心O为轴,以角速度ω=10 rad/s匀速转动,产生恒定的感应电动势,变压器铁芯中磁通量不变,接在副线圈两端的理想电压表的示数为0,选项D正确.2.有一理想变压器,副线圈所接电路如图所示,灯L1、L2为规格相同的两只小灯泡.当S断开时,灯L1正常发光.S闭合后,下列说法正确的是()A.灯L1、L2都能正常发光B.原线圈的输入功率减小C.原、副线圈的电流比增大D.电阻R消耗的功率增大解析:选D.断开S时,L1正常发光,当闭合S后,总电阻减小,回路中总电流增大,R两端电压变大,灯泡两端电压减小,两灯不能正常发光,A项错误.由P入=P出=错误!,且R总减小,U不变,则P入变大,B项错误.由错误!=错误!可知,因线圈匝数比不变,则原、副线圈的电流2比不变,C项错误.电阻R的功率P=I2R,因I变大,R不变,则P变大,D项正确.3.如图所示,接在家庭电路上的理想降压变压器给小灯泡L供电,如果将原、副线圈减少相同匝数,其他条件不变,则( )A.小灯泡变亮B.小灯泡变暗C.原、副线圈两端电压的比值不变D.通过原、副线圈电流的比值不变解析:选B.变压器接在家庭电路上,可知U1=220 V,因是降压变压器,则n1>n2,当减少相同匝数时有错误!>错误!.对理想变压器有错误!=错误!,错误!=错误!,所以U2′减小,小灯泡变暗,A错误,B正确.对于理想变压器,电压之比为匝数之比,所以原、副线圈两端电压之比变大,C错误.理想变压器原、副线圈电流之比与匝数之比成反比,所以原、副线圈电流的比值变小,D错误.4.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈.通过滑动触头取该线圈的一部分,接在c、d间作为副线圈.在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2,在将滑动触头从M点顺时针旋转到N点的过程中( )A.U2>U1,U2降低B.U2>U1,U2升高C.U2<U1,U2降低D.U2<U1,U2升高解析:选C.由图可知,cd间的线圈为整个线圈的一部分,故其匝数比作为原线圈的整个线圈的匝数少,根据变压器的电压与匝数的关系可知,U2<U1,当触头由M点顺时针旋转到N点的过程中,cd间的线圈的匝数减少,所以输出电压降低,选项C正确.5.如图所示,变压器输入有效值恒定的电压,副线圈匝数可调,输出电压通过输电线输送给用户(电灯等用电器),R表示输电线的电阻,则()A.用电器增加时,变压器输出电压增大B.要提高用户的电压,滑动触头P应向上滑C.用电器增加时,输电线的热损耗减小D.用电器增加时,变压器的输入功率减小解析:选B.由于变压器原、副线圈的匝数不变,而且输入电压不变,因此增加负载不会影响输出电压,选项A错误;根据变压器原理可知输出电压U2=错误!U1,当滑动触头P向上滑时,n2增大,所以输出电压增大,用户的电压增大,选项B正确;由于用电器是并联的,因此用电器增加时总电阻变小,输出电压不变,总电流增大,故输电线的热损耗增大,选项C错误;用电器增加时总电阻变小,总电流增大,输出功率增大,所以输入功率增大,选项D错误.6.如图所示,理想变压器原线圈接在交流电源上,图中各电表均为理想电表.下列说法正确的是( )A.当滑动变阻器的滑动触头P向上滑动时,R1消耗的功率变大B.当滑动变阻器的滑动触头P向上滑动时,电压表V示数变大C.当滑动变阻器的滑动触头P向上滑动时,电流表A1示数变大D.若闭合开关S,则电流表A1示数变大,A2示数变大解析:选B。
提能增分练传感器的简单应用1.(多选)(2020·海南高考)图(a)所示,理想变压器的原、副线圈的匝数比为4∶1,R T为阻值随温度升高而减小的热敏电阻,R1为定值电阻,电压表和电流表均为理想交流电表。
原线圈所接电压u随时间t 按正弦规律变化,如图(b)所示。
下列说法正确的是( )A.变压器输入、输出功率之比为4∶1B.变压器原、副线圈中的电流强度之比为1∶4C.u随t变化的规律为u=51sin(50πt)(国际单位制)D.若热敏电阻R T的温度升高,则电压表的示数不变,电流表的示数变大解析:选BD 由题意,理想变压器输入、输出功率之比为1∶1,选项A错误;变压器原、副线圈中的电流强度与匝数成反比,即I1I2=n2n1=14,故选项B正确;由题图(b)可知交流电压最大值U m=51 V,周期T=0.02 s,角速度ω=100π rad/s,则可得u=51sin(100πt)(V),故选项C错误;R T的温度升高时,阻值减小,电流表的示数变大,电压表示数不变,故选项D正确。
2.(多选)如图所示,R1、R2为定值电阻,L为小灯泡,R3为光敏电阻,当照射光强度增大时( )A.电压表的示数增大B.R2中电流减小C.小灯泡的功率增大D.电路的路端电压增大解析:选ABC 当照射光强度增大时,R3阻值减小,外电路电阻随R3的减小而减小,R1两端电压因干路电流增大而增大,电压表的示数增大,同时内电压增大,故电路路端电压减小,A项正确,D项错误;由路端电压减小、R1两端电压增大知,R2两端电压减小,则R2中电流减小,故B项正确;由干路电流增大知流过小灯泡的电流增大,则小灯泡的功率增大,故C项正确。
3.(多选)某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件,在接线柱间以如图所示的“Z”字形连接(两接线柱间只有一个元件)。
为了确定各元件种类,小华同学把计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后,分别将AB、BC、CD接入电路,闭合开关,计算机显示的电流随时间变化的图像分别如图a、b、c所示,则以下判断中正确的是( )A .AB 间是电容器B .BC 间是电感线圈C .CD 间是电容器D .CD 间是定值电阻解析:选ABD 直流电路中接入电容器后,充电电流逐渐减小;接入电感线圈后由于自感作用,电流逐渐增大;接入定值电阻后,电流保持一定值,故AB 间为电容器,BC 间为电感线圈,CD 间为定值电阻,所以A 、B 、D 正确,C 错误。
[高考命题解读]分析年份高考(全国卷)四年命题情况对照分析 1.考查方式从近几年命题看,高考对本章内容考查命题频率较低,主要体现在“三突出”:一是突出考查交变电流的产生过程;二是突出考查交变电流的图象和交变电流的“四值”;三是突出考查变压器及远距离输电,难度不大,多以选择题的形式命题.2.命题趋势变压器结合电路分析仍将是今后命题的热点.题号命题点2014年Ⅱ卷21题二极管的单向导电性以及变压器电路的动态分析2015年Ⅰ卷16题变压器原副线圈的三个基本关系以及电路的相关知识2016年Ⅰ卷16题变压器原副线圈的三个基本关系以及电路的相关知识(原线圈中串有电阻)Ⅲ卷19题变压器原副线圈的三个基本关系(原线圈中串有灯泡)第1讲交变电流的产生和描述一、交变电流及其产生和图象1.交变电流(1)定义:大小和方向都随时间做周期性变化的电流.(2)图象:如图1甲、乙、丙、丁所示都属于交变电流.其中按正弦规律变化的交变电流叫正弦式交变电流,如图甲所示.图12.正弦交变电流的产生和图象(1)产生:在匀强磁场里,线圈绕垂直于磁场方向的轴匀速转动. (2)两个特殊位置的特点:①线圈平面与中性面重合时,S ⊥B ,Φ最大,ΔΦΔt =0,e =0,i =0,电流方向将发生改变.②线圈平面与中性面垂直时,S ∥B ,Φ=0,ΔΦΔt最大,e 最大,i 最大,电流方向不改变.(3)电流方向的改变:线圈通过中性面时,电流方向发生改变,一个周期内线圈两次通过中性面,因此电流的方向改变两次.(4)图象:用以描述交变电流随时间变化的规律,如果线圈从中性面位置开始计时,其图象为正弦曲线.如图2甲、乙所示.图2二、正弦式交变电流的描述 1.周期和频率(1)周期(T ):交变电流完成一次周期性变化(线圈转一周)所需的时间,单位是秒(s),公式T =错误!。
(2)频率(f ):交变电流在1 s 内完成周期性变化的次数.单位是赫兹(Hz ). (3)周期和频率的关系:T =1f或f =错误!.2.正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e 随时间变化的规律:e =E m sin ωt ,其中ω等于线圈转动的角速度,E m =nBSω。
2018高考物理大一轮复习题组层级快练50 第十一单元交变电流传感器3 实验:传感器的简单使用编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(2018高考物理大一轮复习题组层级快练50 第十一单元交变电流传感器3 实验:传感器的简单使用)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为2018高考物理大一轮复习题组层级快练50 第十一单元交变电流传感器3 实验:传感器的简单使用的全部内容。
题组层级快练(五十)实验:传感器的简单使用1.如图所示是观察电阻值随温度变化情况的示意图.现把杯中的水由冷水变为热水,关于欧姆表的读数变化情况正确的是(设水对电阻阻值的影响不计)()A.如果R为金属热电阻,读数变大,且变化非常明显B.如果R为金属热电阻,读数变小,且变化不明显C.如果R为热敏电阻(用半导体材料制成),读数变化非常明显D.如果R为热敏电阻(用半导体材料制成),读数变化不明显答案C解析金属热电阻的阻值随温度的升高而增大,但灵敏度较差.而热敏电阻(用半导体材料制成)灵敏度高,所以选C。
2.如图所示,用光敏电阻LDR和灯泡制成的一种简易水污染指示器,下列说法中正确的是( )A.严重污染时,LDR是高电阻B.轻度污染时,LDR是高电阻C.无论污染程度如何,LDR的电阻不变,阻值大小由材料本身因素决定D.该仪器的使用会因为白天和晚上受到影响答案AD解析严重污染时,透过污水照到LDR上的光线较少,LDR电阻较大,选项A正确,选项B错误;LDR由半导体材料制成,受光照影响电阻会发生变化,选项C错误;白天和晚上自然光强弱不同,或多或少会影响LDR的电阻,选项D正确.3。
提能增分练 传感器的简单应用1.(多选)(2016·海南高考)图(a)所示,理想变压器的原、副线圈的匝数比为4∶1,R T 为阻值随温度升高而减小的热敏电阻,R 1为定值电阻,电压表和电流表均为理想交流电表。
原线圈所接电压u 随时间t 按正弦规律变化,如图(b)所示。
下列说法正确的是( )A .变压器输入、输出功率之比为4∶1B .变压器原、副线圈中的电流强度之比为1∶4C .u 随t 变化的规律为u =51sin(50πt )(国际单位制)D .若热敏电阻R T 的温度升高,则电压表的示数不变,电流表的示数变大解析:选BD 由题意,理想变压器输入、输出功率之比为1∶1,选项A 错误;变压器原、副线圈中的电流强度与匝数成反比,即I 1I 2=n 2n 1=14,故选项B 正确;由题图(b)可知交流电压最大值U m =51 V ,周期T =0.02 s ,角速度ω=100π rad/s ,则可得u =51sin(100πt )(V),故选项C 错误;R T 的温度升高时,阻值减小,电流表的示数变大,电压表示数不变,故选项D 正确。
2.(多选)如图所示,R 1、R 2为定值电阻,L 为小灯泡,R 3为光敏电阻,当照射光强度增大时( )A .电压表的示数增大B .R 2中电流减小C .小灯泡的功率增大D .电路的路端电压增大解析:选ABC 当照射光强度增大时,R 3阻值减小,外电路电阻随R 3的减小而减小,R 1两端电压因干路电流增大而增大,电压表的示数增大,同时内电压增大,故电路路端电压减小,A 项正确,D 项错误;由路端电压减小、R 1两端电压增大知,R 2两端电压减小,则R 2中电流减小,故B 项正确;由干路电流增大知流过小灯泡的电流增大,则小灯泡的功率增大,故C 项正确。
3.(多选)某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件,在接线柱间以如图所示的“Z”字形连接(两接线柱间只有一个元件)。
为了确定各元件种类,小华同学把计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后,分别将AB、BC、CD接入电路,闭合开关,计算机显示的电流随时间变化的图像分别如图a、b、c所示,则以下判断中正确的是( )A.AB间是电容器B.BC间是电感线圈C.CD间是电容器D.CD间是定值电阻解析:选ABD 直流电路中接入电容器后,充电电流逐渐减小;接入电感线圈后由于自感作用,电流逐渐增大;接入定值电阻后,电流保持一定值,故AB间为电容器,BC间为电感线圈,CD间为定值电阻,所以A、B、D正确,C错误。
4.(多选)利用光敏电阻制作的光传感器,记录了传送带上工件的输送情况,如图甲所示为某工厂成品包装车间的光传感记录器,光传感器B能接收到发光元件A发出的光,每当工件挡住A发出的光时,光传感器就输出一个电信号,并在屏幕上显示出电信号与时间的关系,如图乙所示。
若传送带始终匀速运动,每两个工件间的距离为0.2 m,则下列说法正确的是( )A.传送带运动的速度是0.1 m/sB.传送带运动的速度是0.2 m/sC.该传送带每小时输送3 600个工件D.该传送带每小时输送7 200个工件解析:选BC 从题图乙可以知道:每间隔1秒的时间,光传感器就输出一个电信号,而在这一段时间内传送带运动了两个工件之间的距离,所以传送带运动的速度是v=0.2 1m/s=0.2 m/s,故A错误,B正确;传送带每小时运动的距离为:s=vt=0.2×3 600 m=720 m ,工件个数为:n =s L=3 600(个),C 正确,D 错误。
5.某实验小组探究一种热敏电阻的温度特性。
现有器材:直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等。
(1)若用上述器材测量热敏电阻的阻值随温度变化的特性,请在图(a)的实物图上连线。
(2)实验的主要步骤:①正确连接电路,在保温容器中注入适量冷水,接通电源,调节并测量、记录电源输出的电流值;②在保温容器中添加少量热水,待温度稳定后,闭合开关,______________,______________,断开开关;③重复第②步操作若干次,测得多组数据。
(3)实验小组算得该热敏电阻在不同温度下的阻值,并据此绘得图(b)的R t 关系图线,请根据图线写出该热敏电阻的R t 关系式R =________+________t (Ω)。
解析:(1)直流恒流电源在正常工作状态下输出的电流恒定,故只需要将电压表与电阻并联测出电压即可,实物图连线如图。
(2)本实验要测量电阻值和温度值之间的关系,电阻要用欧姆定律计算,由于电流恒定且已知,故需测量电压和对应温度。
(3)从题图(b)中取相距较远的两个特殊点,代入R =R 0+kt ,计算得R 0=100 Ω,k =0.40,故该热敏电阻的R t 关系式为R =100+0.40t (Ω)。
答案:(1)连线图见解析(2)记录电压表示数 温度计示数(3)100 0.406.传感器担负着信息的采集任务,在自动控制中发挥着重要作用,传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)。
例如热敏传感器,主要是应用半导体材料制成的热敏电阻,热敏电阻阻值随温度变化的图线如图甲所示,图乙所示是由热敏电阻R t作为传感器制作的简单自动报警器线路图。
(1)为了使温度过高时报警器铃响,c应接在________(填“a”或“b”)处。
(2)若要使启动报警的温度提高些,应将滑动变阻器滑片P向________(填“左”或“右”)移动。
(3)如果在调试报警器达最低报警温度时,无论如何调节滑动变阻器滑片P都不能使报警器工作,且电路连接完好,各电路元件都能处于工作状态,则造成工作电路不能工作的原因可能是________________________________________________________________________。
解析:(1)从题图甲的图线可知,热敏电阻阻值随温度的升高而减小,从而使电路中的电流变大,要求温度过高时报警器铃响,则c应接在a处时电路才会接通。
(2)由题给线路图易知,滑动变阻器滑片P向左移动时,会使启动报警的温度提高。
(3)电路连接完好且各元件都处于工作状态,而电路不能工作,说明电路中电流过小,电磁铁的磁性太弱,以致不能控制右侧的电路接通,原因可能是左边电源路端电压过小,或线圈的匝数过少,或弹簧的劲度系数过大等。
答案:(1)a(2)左(3)题图(乙)中左边电源路端电压太小,或线圈的匝数太少,或弹簧的劲度系数太大等7.如图甲所示装置可以用来测量硬弹簧(即劲度系数较大的弹簧)的劲度系数k。
电源的电动势为E,内阻可忽略不计;滑动变阻器全长为L,重力加速度为g。
为理想电压表,当木板上没有放重物时,滑动变阻器的触头位于图中a点,此时电压表示数为零。
在木板上放置质量为m的重物,滑动变阻器的触头随木板一起下移。
由电压表的示数U及其他给定条件,可计算出弹簧的劲度系数k。
(1)写出m、U与k之间所满足的关系式:________________________________________________________________________。
(2)已知E=1.50 V,L=12.0 cm,g=9.80 m/s2。
测量结果如下表:①在图乙给出的坐标纸上利用表中数据描出m U 图线;②m U 图线的斜率为________kg/V ;③弹簧的劲度系数k =____________N/m 。
(结果均保留三位有效数字)解析:(1)设放置质量为m 的重物时弹簧压缩量为x ,则有mg =kx ,又U =x L E ,解得m =Lk EgU 。
(2)①用描点法作图,作出的图像如图所示。
②选取(0,0)、(0.90,9)两点,则斜率为Δm ΔU =9-00.90-0kg/V =10.0 kg/V 。
③因m =Lk Eg U ,故Lk Eg =Δm ΔUk =Δm ΔU ·Eg L =10.0×1.50×9.800.120N/m≈1.23×103 N/m 。
答案:(1)m =Lk EgU(2)①见解析图 ②10.0 ③1.23×1038.(2017·上海黄浦区模拟)在实际应用中有多种自动控温装置,以下是其中两种控温装置:(1)图甲为某自动恒温箱原理图,箱内的电阻R 1=2 k Ω,R 2=1.5 k Ω,R 3=4 k Ω,R T 为热敏电阻,其电阻随温度变化的图像如图乙所示。
当a 、b 两点电势U a ≤U b 时,电压鉴别器会令开关S 接通,恒温箱内的电热丝发热,使箱内温度升高;当U a >U b 时,电压鉴别器会使S 断开,停止加热,则恒温箱内的稳定温度为________℃,恒温箱内的电热丝加热时R T的取值范围为________。
(2)有一种由PTC 元件做成的加热器,它产生的焦耳热功率P R 随温度t 变化的图像如图丙所示。
该加热器向周围散热的功率为P Q =k (t -t 0),其中t 为加热器的温度,t 0为室温(本题中取20 ℃),k =0.1 W/℃。
①当P R =R Q 时加热器的温度即可保持稳定,则该加热器工作的稳定温度为________℃; ②某次工作中,该加热器从室温升高至稳定温度的过程中,下列温度变化过程用时最短的是( )A .20~24 ℃B .32~36 ℃C .48~52 ℃D .60~64 ℃解析:(1)由题意可知U a =U b 时,对应恒温箱内的稳定温度,根据欧姆定律可得此时R 1R 2=R 3R r,解得R T =3 k Ω,由题图乙可知对应温度为25 ℃,R T 的取值范围为大于3 k Ω。
(2)①在题图丙中作出加热器向周围散热的功率图线,如图线P Q 所示,两图线的交点对应的温度即该加热器工作的稳定温度,可得稳定温度为70 ℃。
②各选项变化温度均为4 ℃,由题图丙知32~36 ℃之间元件的热功率最大,用时最短。
答案:(1)25 R T>3 kΩ(2)①70(68~72均可) ②B。
