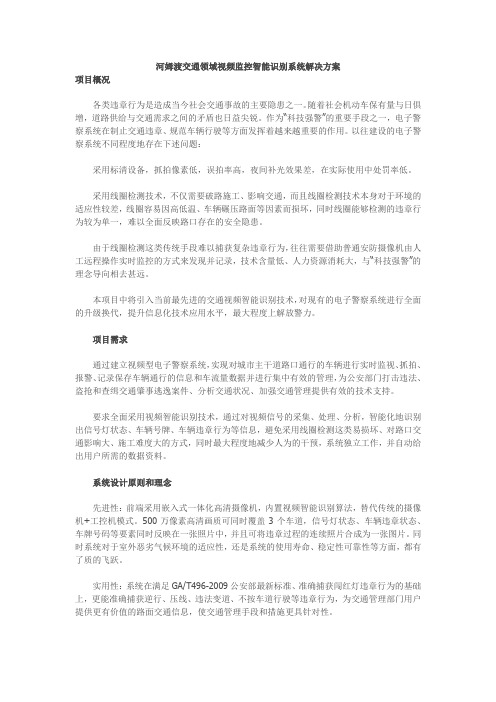

河姆渡交通领域视频监控智能识别系统解决方案项目概况各类违章行为是造成当今社会交通事故的主要隐患之一。
随着社会机动车保有量与日俱增，道路供给与交通需求之间的矛盾也日益尖锐。
作为“科技强警”的重要手段之一，电子警察系统在制止交通违章、规范车辆行驶等方面发挥着越来越重要的作用。
以往建设的电子警察系统不同程度地存在下述问题：采用标清设备，抓拍像素低，误拍率高，夜间补光效果差，在实际使用中处罚率低。
采用线圈检测技术，不仅需要破路施工、影响交通，而且线圈检测技术本身对于环境的适应性较差，线圈容易因高低温、车辆碾压路面等因素而损坏，同时线圈能够检测的违章行为较为单一，难以全面反映路口存在的安全隐患。
由于线圈检测这类传统手段难以捕获复杂违章行为，往往需要借助普通安防摄像机由人工远程操作实时监控的方式来发现并记录，技术含量低、人力资源消耗大，与“科技强警”的理念导向相去甚远。
本项目中将引入当前最先进的交通视频智能识别技术，对现有的电子警察系统进行全面的升级换代，提升信息化技术应用水平，最大程度上解放警力。
项目需求通过建立视频型电子警察系统，实现对城市主干道路口通行的车辆进行实时监视、抓拍、报警、记录保存车辆通行的信息和车流量数据并进行集中有效的管理，为公安部门打击违法、盗抢和查缉交通肇事逃逸案件、分析交通状况、加强交通管理提供有效的技术支持。
要求全面采用视频智能识别技术，通过对视频信号的采集、处理、分析，智能化地识别出信号灯状态、车辆号牌、车辆违章行为等信息，避免采用线圈检测这类易损坏、对路口交通影响大、施工难度大的方式，同时最大程度地减少人为的干预，系统独立工作，并自动给出用户所需的数据资料。
系统设计原则和理念先进性：前端采用嵌入式一体化高清摄像机，内置视频智能识别算法，替代传统的摄像机+工控机模式。
500万像素高清画质可同时覆盖3个车道，信号灯状态、车辆违章状态、车牌号码等要素同时反映在一张照片中，并且可将违章过程的连续照片合成为一张图片。

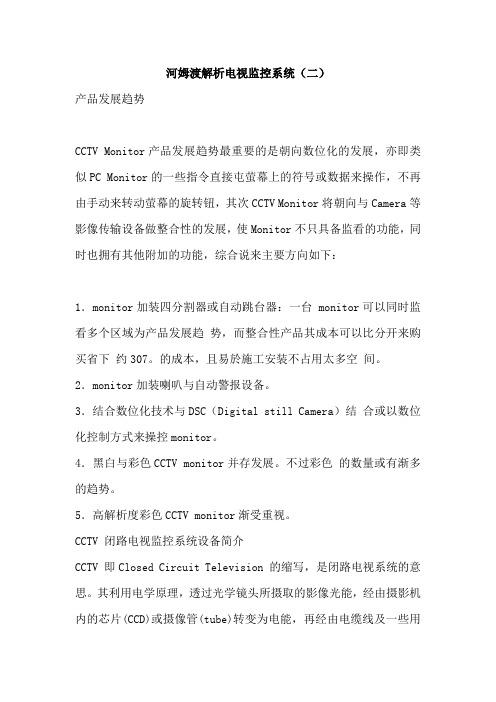

河姆渡解析电视监控系统（二）产品发展趋势CCTV Monitor产品发展趋势最重要的是朝向数位化的发展，亦即类似PC Monitor的一些指令直接屯萤幕上的符号或数据来操作，不再由手动来转动萤幕的旋转钮，其次CCTV Monitor将朝向与Camera等影像传输设备做整合性的发展，使Monitor不只具备监看的功能，同时也拥有其他附加的功能，综合说来主要方向如下：1．monitor加装四分割器或自动跳台器：一台monitor可以同时监看多个区域为产品发展趋势，而整合性产品其成本可以比分开来购买省下约307。
的成本，且易於施工安装不占用太多空间。
2．monitor加装喇叭与自动警报设备。
3．结合数位化技术与DSC（Digital still Camera）结合或以数位化控制方式来操控monitor。
4．黑白与彩色CCTV monitor并存发展。
不过彩色的数量或有渐多的趋势。
5．高解析度彩色CCTV monitor渐受重视。
CCTV闭路电视监控系统设备简介CCTV即Closed Circuit Television的缩写，是闭路电视系统的意思。
其利用电学原理，透过光学镜头所摄取的影像光能，经由摄影机内的芯片(CCD)或摄像管(tube)转变为电能，再经由电缆线及一些用途不同的辅助器材传送到监视器上，使电能回复光能呈现在屏幕上。
目前大多数新式系统中，除特殊运用外，多采用CCD摄影机，此种趋势在将来会更普遍。
所谓CCD(charge coupled device，电荷耦合组件)为一摄像组件，此组件可将光线变成电荷，并可将电荷储存及转移，且能令储藏之电荷取出，使电压发生变化。
●CCD摄影机与摄像管摄影机比较时，具有下列优点：(1)体积小，重量轻。
(2)低残像。
(3)磁场不会影响到画面。
(4)抗震动、抗撞击。
(5)寿命长。
▼CCD尺寸摄影机所使用之CCD可分为2/3"、1/2"、1/3"等尺寸类别。

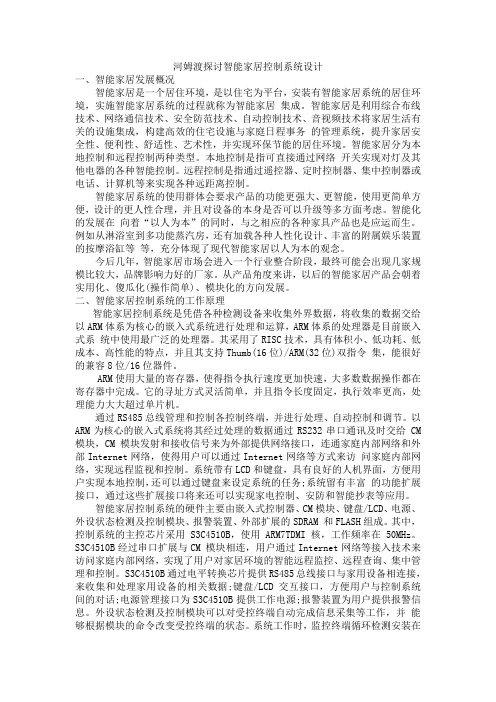

河姆渡探讨智能家居控制系统设计一、智能家居发展概况智能家居是一个居住环境，是以住宅为平台，安装有智能家居系统的居住环境，实施智能家居系统的过程就称为智能家居集成。
智能家居是利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
智能家居分为本地控制和远程控制两种类型。
本地控制是指可直接通过网络开关实现对灯及其他电器的各种智能控制。
远程控制是指通过遥控器、定时控制器、集中控制器或电话、计算机等来实现各种远距离控制。
智能家居系统的使用群体会要求产品的功能更强大、更智能，使用更简单方便，设计的更人性合理，并且对设备的本身是否可以升级等多方面考虑。
智能化的发展在向着“以人为本”的同时，与之相应的各种家具产品也是应运而生。
例如从淋浴室到多功能蒸汽房，还有加载各种人性化设计、丰富的附属娱乐装置的按摩浴缸等等，充分体现了现代智能家居以人为本的观念。
今后几年，智能家居市场会进入一个行业整合阶段，最终可能会出现几家规模比较大，品牌影响力好的厂家。
从产品角度来讲，以后的智能家居产品会朝着实用化、傻瓜化(操作简单)、模块化的方向发展。
二、智能家居控制系统的工作原理智能家居控制系统是凭借各种检测设备来收集外界数据，将收集的数据交给以ARM体系为核心的嵌入式系统进行处理和运算，ARM体系的处理器是目前嵌入式系统中使用最广泛的处理器。
其采用了RISC技术，具有体积小、低功耗、低成本、高性能的特点，并且其支持Thumb(16位)/ARM(32位)双指令集，能很好的兼容8位/16位器件。
ARM使用大量的寄存器，使得指令执行速度更加快速，大多数数据操作都在寄存器中完成。
它的寻址方式灵活简单，并且指令长度固定，执行效率更高，处理能力大大超过单片机。
通过RS485总线管理和控制各控制终端，并进行处理、自动控制和调节。
电视监控系统技术规格书万向岙山油品码头及配套设施工程视频监控系统技术规格书中交第三航务工程勘察设计院有限公司中国2上海2009年9月编写:审核:审定:一. 系统功能视频监控系统主要由前端摄像设备、监控控制设备、视频传输线路组成。
前端摄像设备有：防爆型一体化彩色摄象机。
监控控制设备有：控制键盘、多画面处理器、液晶监视器等。
视频传输线路有：视频光端机及光缆等。
前端摄像机把现场发生的情况通过传输线路传送到后方库区视频监控系统，1#泊位消防控制楼通过后方库区视频监控系统提供的视频及控制信号对突发事件了解和处理。
所有视频监控系统设备需与后方库区视频监控系统设备兼容。
二. 系统配置所有设备安装地点、位置及设备清单以施工图为准。
2.1 系统主要设备a.21"液晶监视器：2台b.控制键盘：1台c.四画面处理器：1台d.数字光端机：6对2.2 主要技术要求2.2.1 防爆型一体化彩色摄象机应满足下列要求：2将云台、解码器、防护罩、雨刷、加热器、除霜器、摄像机、镜头集成于一体，室外全天候应用；2信号制式：PAL；2像面尺寸：1/4”CCD；2水平分辨率: ＞510线（彩色，high模式），480线（彩色，标准模式）,570线（黑白模式）2信噪比:＞50Db2视频输出：VP-P 75ohms2最低照度：彩色最低1Lux黑白最低0.03Lux2变焦倍数：22X光学变焦（f=3.8-83.4mm）,10X数字变焦2聚焦: 自动聚焦/光圈，手动优先2视角: 水平2.6-52.3度垂直2.0-39.9度2水平旋转: 0~355°连续水平旋转2水平转速: 6°/秒，成比例变速转动2垂直旋转: ±60°垂直旋转2垂直转速: 4.5°/秒2供电电源: AC220V 50Hz2功耗: ≤70W2其他: 没有外露连接线，键盘可直接控制雨刷2防护等级: IP652防爆等级: ExIIBT62彩色摄象机防护罩材质：不锈钢 (316级)2环境：海洋盐雾、多雷2.2.2 控制键盘应满足下列要求：2全功能操作键盘2通过RS-232/485/422与数字光端机相连，完成视频切换、控制及其他辅助功能2具有预置位和巡检控制，可调用当前预置位2可以在当前监视器上锁定当前显示的摄像机2人工选择摄像系统、监视器2控制云台、雨刷等，多级变速控制2控制自动光圈镜头和电动光圈镜头切换，并能控制电动光圈2由外部电源提供键盘电源2.2.3 四画面处理器应满足下列要求：2全双工操作，录制和重放可同时同步进行2可有选择地现场播放和重放影格，便于查看2AGC（自动增益控制）视频信号2无论在多画面或单画面、图像或现场情况都可锁定，方便查看2正常和重放模式下全画面显示都具有2倍放大功能2自动转换模式下可自动检测不连通的频道跳过2智能型自动转换可实现对随机序列和接通时间设定2同时对最多四个摄像机进行监控和控制2先进的视频图象处理，包括图像缩放、数字过滤。

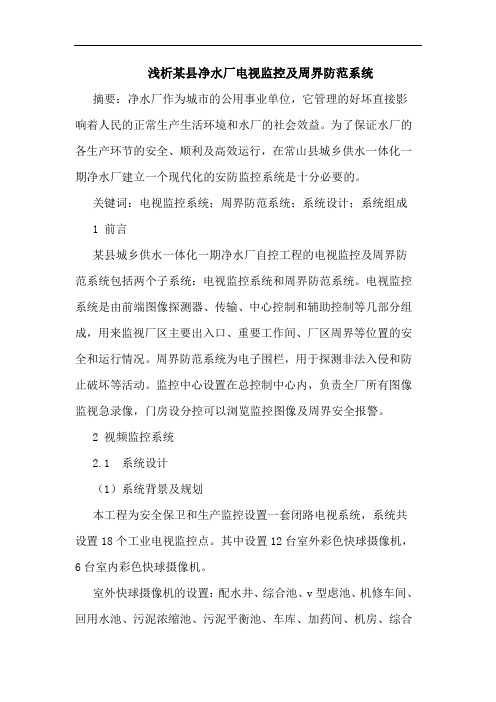

浅析某县净水厂电视监控及周界防范系统摘要：净水厂作为城市的公用事业单位，它管理的好坏直接影响着人民的正常生产生活环境和水厂的社会效益。
为了保证水厂的各生产环节的安全、顺利及高效运行，在常山县城乡供水一体化一期净水厂建立一个现代化的安防监控系统是十分必要的。
关键词：电视监控系统；周界防范系统；系统设计；系统组成1 前言某县城乡供水一体化一期净水厂自控工程的电视监控及周界防范系统包括两个子系统：电视监控系统和周界防范系统。
电视监控系统是由前端图像探测器、传输、中心控制和辅助控制等几部分组成，用来监视厂区主要出入口、重要工作间、厂区周界等位置的安全和运行情况。
周界防范系统为电子围栏，用于探测非法入侵和防止破坏等活动。
监控中心设置在总控制中心内，负责全厂所有图像监视急录像，门房设分控可以浏览监控图像及周界安全报警。
2 视频监控系统2.1 系统设计（1）系统背景及规划本工程为安全保卫和生产监控设置一套闭路电视系统，系统共设置18个工业电视监控点。
其中设置12台室外彩色快球摄像机，6台室内彩色快球摄像机。
室外快球摄像机的设置：配水井、综合池、v型虑池、机修车间、回用水池、污泥浓缩池、污泥平衡池、车库、加药间、机房、综合楼以及厂区门卫进出口共12台。
室内快球摄像机的设置：配电间、反冲泵房、鼓风机房、加氯间、加药间及脱水机房共6台。
将图像信号引至综合楼监控机房硬盘录像机。
在局域网内可通过授权远程调用现场的视频信号。
监控中心设置1台22寸液晶监视器，视频监控主机可任意切换一个或一组图像至监视器上显示，可通过控制键盘控制图像的调用及一体化快球的控制。
通过硬盘录像机，对所有视频信号进行录音录像。
硬盘录像机的资料保存30天。
值班人员可通过网络实时观看厂区内的监控图像，当厂区内的报警按钮触发时，发生突发事件厂区的图像自动切换成全屏模式，供值班人员观看。
整个系统通过网络可实现远程互联互控，dvr视频数据的网络共享及网络传输，同时也可通过网络作为闭路电视监控系统对外的枢纽。

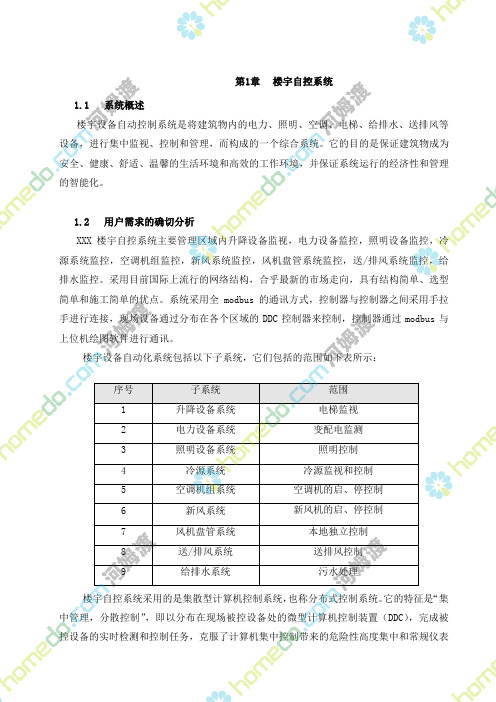

第1章楼宇自控系统1.1系统概述楼宇设备自动控制系统是将建筑物内的电力、照明、空调、电梯、给排水、送排风等设备，进行集中监视、控制和管理，而构成的一个综合系统。
它的目的是保证建筑物成为安全、健康、舒适、温馨的生活环境和高效的工作环境，并保证系统运行的经济性和管理的智能化。
1.2用户需求的确切分析XXX楼宇自控系统主要管理区域内升降设备监视，电力设备监控，照明设备监控，冷源系统监控，空调机组监控，新风系统监控，风机盘管系统监控，送/排风系统监控，给排水监控。
采用目前国际上流行的网络结构，合乎最新的市场走向，具有结构简单、选型简单和施工简单的优点。
系统采用全modbus的通讯方式，控制器与控制器之间采用手拉手进行连接，现场设备通过分布在各个区域的DDC控制器来控制，控制器通过modbus与上位机绘图软件进行通讯。
楼宇设备自动化系统包括以下子系统，它们包括的范围如下表所示：序号子系统范围1 升降设备系统电梯监视2 电力设备系统变配电监测3 照明设备系统照明控制4 冷源系统冷源监视和控制5 空调机组系统空调机的启、停控制6 新风系统新风机的启、停控制7 风机盘管系统本地独立控制8 送/排风系统送排风控制9 给排水系统污水处理楼宇自控系统采用的是集散型计算机控制系统，也称分布式控制系统。
它的特征是“集中管理，分散控制”，即以分布在现场被控设备处的微型计算机控制装置（DDC），完成被控设备的实时检测和控制任务，克服了计算机集中控制带来的危险性高度集中和常规仪表控制功能单一的局限性。
安装于中央控制室的具有很强的数字通信、LCD显示、打印输出和丰富管理软件功能的中央管理计算机，完成集中操作、显示、报警、打印与优化控制等功能，避免了常规仪表控制分散后人机联系困难，无法统一管理的缺点。
楼宇自控系统采用的是集散型计算机控制系统，也称分布式控制系统。
它的特征是“集中管理，分散控制”，即以分布在现场被控设备处的微型计算机控制装置（DDC），完成被控设备的实时检测和控制任务，克服了计算机集中控制带来的危险性高度集中和常规仪表控制功能单一的局限性。
视频监控系统中常见的信号干扰源和解决办法在视频监控系统中，视频信号会受到各种各样的干扰，影响了视频信号的传输，最后导致监控画面的不清晰甚至接受不到监控信号。
那么常见的干扰源有哪些？我们在安装使用视频监控系统中应该采取怎样的手段来防范这些干扰呢？这就是本文所要探讨的。
我们可以从视频监控系统前端、中端、后端三个部分来说明常见的信号干扰源。
（1）前端监控摄像机常见的干扰源：大功率电机、电梯的变频电机、变电站等；（2）传输过程中受到的干扰：主要是电磁波干扰，如广播电台、电信基站等，还有电缆损坏引起的干扰及地电位差干扰等；（3）终端设备干扰：主要是设备电源产生的干扰和连接引起的干扰；以上就是视频监控系统所遇到的常见干扰源，知道了干扰源，我们就知道该采取怎样的防护措施了以下是解决的办法。
一、判断干扰源位置先从前端检查摄像机有无干扰，如有，一般是通过电源进去的（可以先用12V电瓶供电验证一下是否电源干扰），可以采用开关电源给摄像机供电，也可以安装交流滤波器进行滤波，一般可以解决；二、传输过程干扰解决办法首先检查视频线的连接，屏蔽网有无破损等情况，另外可以考虑选择抗干扰器，目前，市场的抗干扰器基本原理有二种，一种是将视频基带信号调制到38MHZ或更高频率，避开干扰频率，其效果可以，但遇到干扰频率与38MHZ接近的话，那就没有办法了；另一种是采用将视频信号在前端进行幅度提升放大的办法，再在终端进行压缩，因为干扰信号的幅度是不变的，相对应的干扰信号也就被压缩了，这是一种广谱的抗干扰办法，但干扰有一定的残留，抗干扰的效果取决于视频信号放大的幅度和干扰信号的位置，幅度越大、干扰越靠近前端，抗干扰的效果越好。
三、后端干扰解决办法如果用了抗干扰器效果不明显，有可能是终端（机房）引起的干扰，这样需要检查连接、电源、接地和设备本身问题等方面。
除了上述原因还应考虑供电电源、控制模块、综合布线等诸方面因素1.木纹状的干扰这种干扰的出现，轻微时不会淹没正常图像，而严重时图像就无法观看了(甚至破坏同步)。
河姆渡机房视频监控设计对于一个中大型安防视频监控项目，都要有一个对所有视频监控统一管理调度的监控机房，由物业或保安部门负责监管。
那么，安防视频监控机房应该如何设计施工呢？需要注意什么呢？大中型监控系统又该如何组网，分布式还是集中式？可靠性与性价比又如何取舍？什么才是最合适的视频监控存储产品？在不同地区、行业的项目中，这些疑问均成为业主、专家、系统集成商等各方面共同关注的重要议题……随着网络化尤其是高清化视频监控的逐步普及，视频监控的存储成为视频监控系统，尤其是大规模视频监控系统中重要的支撑产品。
如何组网，分布式还是集中式？可靠性与性价比又如何取舍？什么才是最合适的视频监控存储产品？在不同地区、行业的项目中，这些疑问均成为业主、专家、系统集成商等各方面共同关注的重要议题。
本文试图从几个重要技术要素方面作出分析。
第一：考虑到监控机房的美观大方，监控机房应该采用吊顶设计，一方面可以起到隐蔽线路的作用，另一方面也可以防止灰尘掉落。
第二：对于大型监控机房，为了防止静电对监控后端设备的影响，安装防静电地板是必须的。
机房安装防静电地板主要有以下几个好处：1、使整个机房显得美观大方。
2、监控机房设备线路可以从防静电地板下方布线，不留明线。
3、方便设备及线路维护。
第三：大型监控机房的主要目的是为了实现监控中心对前端监控设备的集中管理及调度，而电视墙和操作台是整个监控机房的核心部分。
监控中心操作人员可通过监控管理软件实现对任意一路视频的上墙操作。
第四：大型监控机房设备众多，由于设备散热很高，短时间内即可使整个监控中心温度升高，而这些设备长期在高温状态下运行容易导致设备故障，因此一套完善的空调调温系统也是必不可少的。
正规的监控机房应该具备温控传感器及温度指示标记，保证机房设备在指定温度下正常温度运行。
第五：大型监控机房还应考虑到紧急供电解决方案，当监控机房出现紧急断电情况时，备用电源可及时启动，即能防止因突然断电对设备造成损害，又能保障监控系统在断电情况下仍能安全稳定运行，避免非法分子破坏供电系统而导致系统漏洞。
三峡船闸人字门门缝错位视频图像监控方案设计一、项目背景三峡船闸门是世界上最大的船闸工程，为了保障三峡船闸的正常运行，需要对船闸构件进行全天候、全时段的监控。
在实际应用中，人字门门缝错位是一个常见问题，如果不能及时发现，可能会导致门缝无法正常闭合，从而影响船闸的运行。
因此，设计一种能够及时发现人字门门缝错位的图像监控方案，对于保障三峡船闸的安全运行具有重要意义。
二、目标与需求1、目标设计一种能够及时发现人字门门缝错位的图像监控方案，实现对三峡船闸门的全天候全时段监控，确保船闸的安全运行。
2、需求（1）能够自动捕捉人字门门缝的图像，并将图像上传到服务器进行分析处理；（2）能够精确测量人字门门缝的宽度和位置，判断门缝是否错位；（3）能够在人字门门缝错位时发出警报信号，提示维护人员进行处理；（4）具备防水、抗震、防潮等特性，适用于船闸环境的苛刻条件。
三、技术方案1、图像采集采用高清晰度摄像头对三峡船闸的人字门进行长期监控。
摄像头需要具有防水、防潮、抗震等特性，以适应船闸环境的苛刻条件。
视频图像的采集频率应该为1帧/秒以上，以确保数据的及时性。
2、图像分析处理图像分析处理是方案的核心部分，主要包括门缝自动检测、测量以及错位判断。
具体流程如下：（1）图像预处理对图像进行去噪、灰度化、边缘检测等操作，以便更好地提取门缝信息。
（2）门缝自动检测利用Haar级联分类器进行门缝自动检测。
Haar级联分类器是一种基于AdaBoost算法、用于检测物体的分类器。
它的优点是识别速度快、准确率高，适用于物体边缘模糊或光照变化等情况。
对自动检测到的门缝进行测量，包括门缝的宽度和位置。
门缝宽度的测量可以采用传统的图像处理算法，例如计算宽度中心线的像素距离；门缝位置的测量可以采用像素变换算法，例如最小二乘法等。
（4）错位判断利用门缝的位置信息，判断是否出现了错位。
如果门缝位置变化较小，则可以认为未发生错位；如果门缝位置变化较大，则需要进一步分析判断是否发生了错位。
电视监控系统的前端设备基础知识电视监控系统的前端设备基础知识电视监控系统的前端设备通常由摄像机、手动或电动镜头、云台、防护罩、监听器、报警探测器和多功能解码器等部件组成，它们各司其职，并通过有线、无线或光纤传输媒介与中心控制系统的各种设备建立相应的联系（传输视/音频信号及控制、报警信号）。
在实际的电视监控系统中，这些前端设备不一定同时使用，但实现监控现场图像采集的摄像机和镜头是必不可少的。
一、摄像机是获取监视现场图像的前端设备，它以面阵CCD图像传感器为核心部件，外加同步信号产生电路、视频信号处理电路及电源等。
近年来，新型的低成本MOS图像传感器有了较快速的发展，基于MOS图像传感器的摄像机已开始被应用于对图像质量要求不高的可视电话或会议电视系统中。
由于MOS图像传感器的分辨率和低照度等到主要指标暂时还比不上CCD图像传感器，因此，在电视监控系统中使用摄像机仍为CCD摄像机。
摄像机具有黑白和彩色之分，由于黑白摄像机具有高分辨率、低照度等优点，特别是它可以在红外光照下成像，因此在电视监控系统中，黑白CCD摄像机仍具有较高的市场占有率。
顺便指出，在各商家列出的闭路电视监控器材清单中的摄像机通常都是不带镜头的（一体化摄像机除外），因此在实际应用中，应根据监控现场的实际环境及用户要求，为摄像机配合适的镜头。
1. 1 黑白CCD摄像机的主要参数在电视监控系统中选择摄像机，一般要看几个主要的参数，即分辨率、最低照度和信噪比等，另外还要考虑摄像机的附带功能及价格和今后服务等因素。
以下对摄像机的几个主要参数作一介绍。
A、 CCD尺寸及像素数 CCD尺寸指的是CCD图像传感器感光面的对角线尺寸，早期的CCD尺寸比较大，为lin、2/3in和1/2in等几种，因而近年来用于电视监控摄像机的CCD尺寸以1/3in为主流。
像素数指的是摄像机CCD传感器的最大像素数，有些给出了水平及垂直方向的像素数，如500H*582V，有些则组出了前两者的乘积值，如30万像素。
河姆渡解析电视监控系统(三）安防监控系统防雷保护设计闭路监视系统的组成及雷害成因1、电视监控系统（Closed Circait Televisiow,简称CCTV），一般由以下三部分组成：前端部分：主要由黑白（彩色）摄像机、镜头、云台、防护罩、支架等组成。
传输部分：使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。
终端部分：主要由画面分割器、监视器、控制设备等组成。
2、CCTV 系统雷害成因直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。
雷电波侵入：CCTV的电源线、信号传输或进入监控室的金属管线到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。
雷电感应：当雷击避雷针时，在引下线周围会产生很强的瞬变电磁场。
处在电磁场中的监控设备和传输线路会感应出较大的电动势。
这现象叫电磁感应。
当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。
这种感应电荷在低压架空线路上可达100kv，信号线路上可40－60kv。
这种现象叫静电感应。
电磁感应和静电感应称为感应雷，又叫二次雷。
它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多。
三、CCTV系统的综合防雷1、前端设备的防雷前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。
前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。
当摄像机独立架设时，避雷针最好距摄像机3－4米的距离。
如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8的镀锌圆钢。
为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。
为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（220V或DC12V）、视频线、信号线和云台控制线。
摄像机的电源一般使用AC220V或DC12V。
摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于15米，则摄像机端还应串接低压直流避雷器。
信号线传输距离长，耐压水平低，极易感应雷电流而损坏设备，为了将雷电流从信号传输线传导入地，信号过电压保护器须快速响应，在设计信号传输线的保护时必须考虑信号的传输速率、信号电平，启动电压以及雷电通量等参数。
室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至<10Ω。
2、传输线路的防雷CCTV系统主要是传输信号线和电源线。
室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。
控制信号传输线和报警信号传输线一般选用芯屏蔽软线，架设（或敷设）在前端与终端之间。
GB50198－1994规定，传输部分的线路在城市郊区、乡村敷设时，可采用直埋敷设方式。
当条件不充许时，可采用通信管道或架空方式，此时规定了传输线缆与其它线路其它线路其沟的最小间距（见表1）和与其它线路共杆架设的最小垂直间距（见表2）表1电缆与其它线路共沟（隧道）的最小间距（m）种类最小间距220V交流电线0.5通讯电缆0.1表2电缆与其它线路共杆架设的最小垂直间距（m）种类最小垂直间距1—10KV电力线 2.51KV 以下电力线1.5广播线1.0通信线0.6从防雷角看，直埋敷设方式防雷效果最佳，架空线最容易遭受雷击，并且破坏性大，波及范围广，为避免首尾端设备损坏，架空线传输时应在每一电杆上做接地处理，架空线缆的吊线和架空线缆线路中的金属管道均应接地。
中间放大器输入端的信号源和电源均应分别接入合适的避雷器。
传输线埋地敷设并不能阻止雷击设备的发生，大量的事实显示，雷击造成埋地线缆故障，大约占总故障的30％左右，即使雷击比较远的地方，也仍然会有部分雷电流流入电缆。
所以采用带屏蔽层的线缆或线缆穿钢管埋地敷设，保持钢管的电气连通。
对防护电磁干扰和电磁感应非常有效，这主要是由于金属管的屏蔽作用和雷电流的集肤效应。
如电缆全程穿金属管有困难时，可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端将电缆金属外皮、钢管同防雷接地装置相连。
3、终端设备的防雷在CCTV系统中，监控室的防雷最为重要，应从直击雷防护、雷电波侵入、等电位连接和电涌保护多方面进行。
监控室所在建筑物应有防直击雷的避雷针、避雷带或避雷网。
其防直击雷措施应符合GB50057－94中有关直击雷保护的规定。
进入监控室的各种金属管线应接到防感应雷的接地装置上。
架空电缆线直接引入时，在入户处应加装避雷器，并将线缆金属外护层及自承钢索接到接地装置上。
监控室内应设置一等电位连接母线（或金属板），该等电位连接母线应与建筑物防雷接地、PE线、设备保护地、防静电地等连接到一起防止危险的电位差。
各种电涌保护器（避雷器）的接地线应以最直和最短的距离与等电位连接母排进行电气连接。
由于有80％雷击高电位是从电源线侵入的，为保证设备安全，一般电源上应设置三级避雷保护。
在视频传输线、信号控制线，入侵报警信号线进入前端设备之前或进入中心控制台前应加装相应的避雷保护器。
良好的接地是防雷中至关重要的一环。
接地电阻值越小过电压值越低。
监控中心采用专用接地装置时，其接地电阻不得大于4Ω。
采用综合接地网时，其接地电阻不得大于1Ω。
四、结束语雷电对安全监控系统的损害途径是多方面的。
本文主要对安全监控系统遭受雷击损害的主要大原因，以及可能的侵入途径作了初步的分析，同时对安全监控系统的防雷保护技术进行了相应的介绍。
需要说明的是，防雷保护是一个比较复杂的问题，对安全监控系统的防雷保护设计不仅取决于防雷装置的性能，更重要的是在监控系统的设计施工之前，就要考虑到监控系统所处的地理环境，设计合适的线缆布放方式、屏蔽及接地方式。
总之，防雷保护设计应综合考虑，才能获得良好的效果。
CCD摄像机的分类安全防范系统中，图像的生成当前主要是来自CCD摄像机,CCD是电荷耦合器件（charge coupled deice)的简称，它能够将光线变为电荷并将电荷存储及转移，也可将存储之电荷取出使电压发生变化，因此是理想的摄像机元件，以其构成的CCD摄像机具有体积小、重量轻、部受磁场影响、具有抗震东和撞击之特性而被广泛应用。
CCD摄像机大致可分为下列几大类：依成像色彩划分(1)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。
(2)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。
依摄像机分辨率划分(1)影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率420线左右的低档型。
(2)影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型(3)影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，570线以上的高分辨率。
依摄像机灵敏度划分(1)普通型：正常工作所需照度为1~3Lux(2)月光型：正常工作所需照度为0.1Lux左右(3)星光型：正常工作所需照度为0.01Lux以下(4)红外照明型：原则上可以为零照度，采用红外光源成像。
按摄像元件的CCD靶面的大小划分(1)l inch靶面尺寸为宽12.7mmX高9.6mm,对角线16mm(2)2/3inch靶面尺寸为宽8.8mmX高6.6mm,对角线11mm(3)1/2inch靶面尺寸为宽6.4mmX高4.8mm,对角线8mm(4)1/3inch靶面尺寸为宽4.8mmX高3.6mm,对角线6mm(5)1/4inch靶面尺寸为宽3.2mmX高2.4mm,对角线4mm(6)1/5inch正在开发之中，尚未推出正式产品此外CCD摄像机有PAL制和NTSC制之分，还可以按图像信号处理方式划分或按摄像机结构区分。
摄像机低照度概念最近大家都在谈论低照度，从0.01LUX到0.0001LUX，到底该选择什么样的低照度摄像机呢？行业内人士强调，照度能低到多少，不仅要看镜头的光圈大小（F值），更要看是在什麽条件限制下才能出现所标示的LUX值，否则只是流于数字的游戏罢了！以光圈大小（F值）而言，光圈愈大则其所代表的F值愈小，所需的照度愈低。
另外电子灵敏度（ELECTRONIC、SENSITIVITY）是否提高，单一画面累积帧数为多少？红外线是ON还是OFF？……等都应了解清楚，才不致被规格所标示的照度数值所混淆。
低照度摄像机在中国市场的演进过程1、低照度摄像机在中国市场的演进简单分为以下三步：白天彩色/晚上黑白（COLOR/MONO）转换；2、低速快门（SLOW/SHUTTER）3、超感度摄像机（EXVIEW/HAD）。
一、白天彩色/晚上黑白（昼夜型摄像机COLOR/MONO）此类摄像机目前在市场上仍有其特定的需求群，国内市场在美国缔佳推出DIS888C微光夜视摄像机，以前夜视摄像机一直以此类型摄像机为夜视主流产品。
昼夜型（COLOR/MONO）摄像机的照度在国内市场上最低标示数值甚至为0LUX，我们不禁要问：“摄像机乃光学原理制成，0照度下如何成像？”白天彩色/晚上黑白（COLOR/MONO）摄像机是利用黑白影像对红外线感度较高的特点，在一定的光源条件，利用线路切换的方式将影像由彩色转为黑白，以便于搭配红外线。
在彩色/黑白线路转换的技术演进过程中，早期像PHILIPS（飞利浦）、IKEGAMI（池上）、日本JVC曾采用2颗SENSOR（1颗彩色、1颗黑白）共用一组电路再行切换，目前此类摄像机已采用单一CCD（彩色）设计，在白天或光源充足时为彩色摄像机，当夜晚降临或光源不足时（一般在1LUX～3LUX）即利用数位电路将彩色信号消除掉，成为黑白影像，且为了搭配红外线，亦拿掉了彩色摄像机不可缺的红外线滤除器，此种作法虽可在夜晚达到“低照度”的目的，白天却有影像模糊，色彩不自然的缺点，并且摄像机的摄像距离会受到红外灯照射距离的限制。
据厂商表示，为了弥补此一缺点，日本SANYO曾推出利用马达控制滤光片开合(即随着彩色/黑白影像的切换,开合滤光片)的机种,但此机种似乎也已于市场消失。
然而,COLOR MONO摄像机是否属于“低照度”摄像机,仍相当具争议性,专家指出,真正的“低照度摄像机”应指摄像机本身(所采用的元件,技术)可达到的功能,而白天彩色/晚上黑白的摄像机因受限于CCD感度,本身并无法改变,只是利用线路切换及搭配红外光的方式将功能提升,不能算是低照度摄像机。
二、低速快门（SLOW/SHUTTER）此类摄像机又称为（画面）累积型摄像机，是利用电脑记忆体的技术，连续将几个因光线不足而较显模糊的画面累积起来，成为一个影像清晰的画面，运用SLOW SHUTTER技术降低摄像机照度至0.008LUX/F1.2（×128），并且画面能够累积的帧数(128帧)是属于甚至包括进口品牌再内的领先水平。
