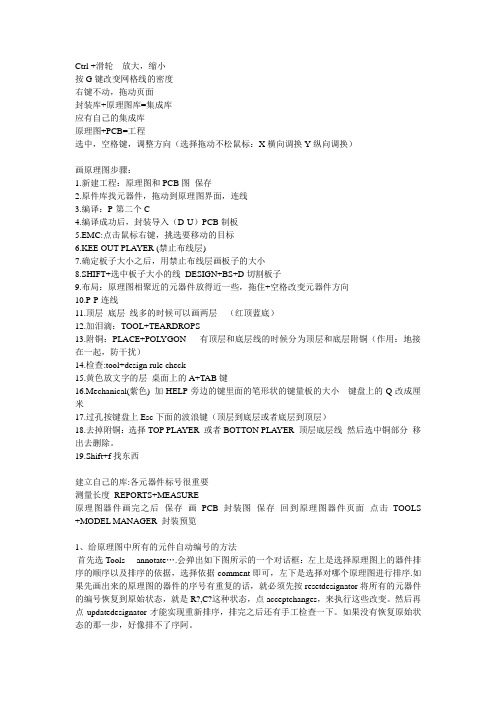

Ctrl +滑轮放大，缩小按G键改变网格线的密度右键不动，拖动页面封装库+原理图库=集成库应有自己的集成库原理图+PCB=工程选中，空格键，调整方向（选择拖动不松鼠标：X横向调换Y纵向调换）画原理图步骤：1.新建工程：原理图和PCB图保存2.原件库找元器件，拖动到原理图界面，连线3.编译：P-第二个C4.编译成功后，封装导入（D-U）PCB制板5.EMC:点击鼠标右键，挑选要移动的目标6.KEE OUT PLAYER (禁止布线层)7.确定板子大小之后，用禁止布线层画板子的大小8.SHIFT+选中板子大小的线DESIGN+BS+D切割板子9.布局：原理图相聚近的元器件放得近一些，拖住+空格改变元器件方向10.P-P连线11.顶层底层线多的时候可以画两层（红顶蓝底）12.加泪滴：TOOL+TEARDROPS13.附铜：PLACE+POL YGON 有顶层和底层线的时候分为顶层和底层附铜（作用：地接在一起，防干扰）14.检查:tool+design rule check15.黄色放文字的层桌面上的A+TAB键16.Mechanical(紫色) 加HELP旁边的键里面的笔形状的键量板的大小键盘上的Q改成厘米17.过孔按键盘上Esc下面的波浪键（顶层到底层或者底层到顶层）18.去掉附铜：选择TOP PLAYER 或者BOTTON PLAYER 顶层底层线然后选中铜部分移出去删除。
19.Shift+f找东西建立自己的库:各元器件标号很重要测量长度REPORTS+MEASURE原理图器件画完之后保存画PCB封装图保存回到原理图器件页面点击TOOLS +MODEL MANAGER 封装预览1、给原理图中所有的元件自动编号的方法首先选Tools----annotate….会弹出如下图所示的一个对话框：左上是选择原理图上的器件排序的顺序以及排序的依据，选择依据comment即可，左下是选择对哪个原理图进行排序.如果先画出来的原理图的器件的序号有重复的话，就必须先按resetdesignator将所有的元器件的编号恢复到原始状态，就是R?,C?这种状态，点acceptchanges，来执行这些改变。
Altium-designer自己整理快捷方键altium designer一些简单快捷键1.在绘制pcb库的时候，切换单位，直接按下q就可以了。
即使目前已经在编辑状态下，也可以按下ctrl+q切换单位2.ctrl+m测量距离3.shift + s布线的时候切换层4.pcb绘制线的时候按下式shift+space可以改变拐角形1.原理图的连线长度修改方法。
点延伸标志(绿色的小方块)或者crtl+鼠标拖动Drag2.并行的数据线接法。
不用一条一条的方法，先让热点相连，然后crtl+鼠标拖动获得合适长度Drag3.shift 可以进行复制（shift相当于word里边的ctrl了，比如选中多个对象需要按住shift）4.网络标号也要和热点相连5.查找元件可以直接在列表的位置输入相应的名称，如Header 86.Area 选项可以选取关心的部分进行放大7.元件列表可以用altium designer生成,Bill of Material（BOM）8.元件的序号可以用altium designer生成，不用一个一个去修改Annotate Schematics（很方便）,如果要恢复初始状态，选择Reset Schematic Designator即可9.放置No REC 检测可以避免不必要的报错（很实用）--在原理图界面右上角位置，标志为一个红叉。
（或者crtl+Q） --可直接按“Q”22.1英寸（inch）=1000mil（或者记1英寸=2.54cm，100mil等于2.54mm）22.自己按照元件pdf画pcb封装时，要考虑实际焊接情况。
比如引脚的长度方向要多留1mm方便焊接23.规范的封装类型不用手绘，因为非常不方便。
用wizard向导生成为上策 --tools，component wizard24.用向导生成的封装，也要考虑实际焊接情况，把多留出来的算进去，可以测测（ctrl+M）看余量是多少25.焊盘经验值设定为外径是内径的2倍，焊接比较牢固26.标注的是公差尺寸的（上下两个尺寸），一般选较大的尺寸设计焊盘，取平均值设计引脚距离等距离尺寸27.画pcb库的大招是用IPC Footprint Wizard直观方便，设计的也十分合理（许多参数系统自动提供）28.自己画完pcb库需要添加参考点，一般取第一个引脚或者元件的中心，否则生成pcb时会有问题29.集成库的意义是提供对库中原理图或pcb封装的保护，使其不能任意修改30.画pcb的时候可以用左侧的File面板的PCB Wizard（可以自定义板子的形状的参数），File面板用右下角的SYSTEM调出31.在画pcb文件的时候不能死板的认为原理图文件不用再修改了，得根据实际情况适当修改原理图接线32.右下角的PCB面板可以详细的查看当前pcb从整体到局部的详细信息(细致入微)。
AltiumDesigner（AD）常用操作和快捷方式网上找了一些Altium Designer(AD)的常用操作和快捷方式，现在和大家分享一下。
方格与格点的切换:View-Grids-T oggleVisible Grid Kind原点：Edit-Origin-Set边界的定义：Keep Out Layer-Utility Tools-Place Line 按TAB可定义线宽选取元件：PCB-PCB Filter-IS Component逐个放置元件：TOOLS-Component Placement-RepositionSelected Components自动布局：ToolS-Component Placement--Arrange Within Room自动布局器：ToolS-Component Placement--Auto Placer元件排列：选中元件右键Align- 或Alignment Tools--元件在层之间的快速切换：拖动元件的过程按L键让焊盘放在格点上：选中元件，右键-Component Actions-Move ComponentOrigin To Grid移动元件的远近：'G'键选择mil刷新屏幕： END改走线模式：shift+空格键（“45°线性” “45°+圆角” “90°”“ 任意角”“90°+圆弧”“圆弧”）遇障碍物：右键-Options-Preferences-...推挤： Shift+R布线快捷菜单：“~ ”键线宽设置：“Shift+W”过孔修改规则:Design-Rules-HoleSize;板边5mm圆弧:Place-KeepOut-Arc切换英美单位制度：Ctrl+Q保护元器件位置：锁定双击-Lock打钩保护已锁定物体：Tools-Preference-PCB Editer-General-ProtectLocked Objects 打勾；显示布线快捷菜单：键盘左上角快捷键“~ ”层间切换：'+''-'字体（条形码）放置：'A'-Place String；对板的定义：Designers-Board Shape-R/D；尺寸标注：Place Dimension-Place Linear Dimension工具栏恢复原始状态:在工具栏处右键CustomizingPCB Editor-Toolbar-Restore；填充：Place Fill；复制粘贴：选中-Edit-Rubber Stamp-单击粘贴特殊形状：选中-Edit-Paste Special选择一组Select：“S键”-Touching Liner线/Rectangle矩形或Shift 一个个选移动Move:'M'整体移动：选中-右键-Unions-Create Union fromselected object/break解脱从联合体弱小信号线包地：选中-“s”select net,Tool-Outline-Selected Objects查找相似物体：右键-Find SimilarObject测距离：Report-Measure Distance自动布线:Auto Route:Net/NetClass/Connection/Area/Room 查看布线层：Shift+F或“*”切换层切断线：Edit-Slice Tracks布完线进行规则检查：Tools-Design Rule Check-Run D_R_C_ 3D视图：数字键“3”或View-Switch to3D,Shift+右键旋转；铺铜：Place-Polyon Pour去死铜：双击铜区，Remove Deader Copper 打勾原理图和PCB的双向同步更新：检测PCB与原理图的不同处：Project-Show Differences在原理图里更改后更新到PCB:Design-Update PCB Document in在PCB里更改后更新到原理图:Design-UpdateSchematics in标号Designator显示：PCB FilterISDesignator 然后PCB Inspector Hide重新标注：T ool- Re Annotate元器件标号自动排列：选中器件-右键-Align-Position Component Text补泪滴：Tool-T eardrops，焊盘与导线连接更牢固生成生产制造文件：File-Fabrication Outputs生成PDF文件：File-Smart PDF翻板：View-Flip Board打开层对话框：L打开选择：S跳转：J英寸和毫米切换：Q翻转元器件：空格改变线宽，孔径：选中导线或过孔,同时按下Tab键选中目标：shift+单击PCB换层并自动添加过孔：小键盘上的“*”系统设置：DXP->preferences其中General--Use localized resources中文其中Backup ：设置备份时间树形图标：home快捷键：右下角help-shortcuts默认布局：View-Desktop layouts--Default窗口缩回的速度：DXP->preferences->system->view--Hidedelay打开不同面板：右下角System等等切换不同窗口：ctrl+tab放大和缩小：ctrl+鼠标中键滚轴修改右下方的边框(title，日期)格式：DeSign-T emplate-Set Template File Name...A4走线自动延长： Drag---ctrl+鼠标拖动复制目标：选择目标，按住shift拖动自动添加元件编号：Tools->Annotate SchematicsPreferences-->Schematic-->Graphical Editing Convert Special Strings 转换特殊字符串如何全局修改例如：单击电容C1选中，鼠标右键选择Find Similar Objects (Select Matching 选中，二步骤可以跳过(1) Part Comment ---same Current Footprint ---same ,点击OK按钮(2) Select ALL(3) SCH Inspector 窗口修改 FootprintTools-->FootPrint Manager分层设计(1)一种水平设置，N个分图，net设置全局(project-->project options-->Identifier Scope..Gloal) 不推荐(2)一种垂直设置，一个总图(Sheet Entry),N个分图(PORT) 连接只能Sheet Entry 到PORT第二种方法：(1)Place sheet Symbol(方框) 和sheet Entry(放在方框边界内侧)(2)选择sheet Symbol，右键选择'Sheetsymbol actions'--creat sheet from symbol原理图库(1) File-->New-->Library-->sch..(2) 右边下方SCH打开SCH Library窗口(3) Place->RecTangle,注意放在原点(4) Library Components PropertiesDesignator U?Comment max232Symbol Refernece max234(5) 可将一个元件库分为两个Part,例如parta,partb(通过T ools-->new part)特殊用途：选择该元件，按F1打开该元件的pdf文档Library Components Properties-->Parameters for Component -->Add..Name: HelpURL Value: C:\zy\abc.pdf#page=5PCB库(1) File-->New-->Library-->pcb..(2) 右边下方PCB打开pcb Library 窗口集成库(1) File-->New-->Project-->Interger Library(2) 新建sch.lib和pcb.lib, 在sch.lib中选择Tools-->Model Manage....(3) Project-->Compile Integrated Library盲孔（BIINDVIA）：从印制板内仅延展到一个表层的导通孔。
AltiumDesigner快捷键Altium Designer快捷键汇总作者：竹游子对齐(G) A工具条(T) B工程(C)、弹出(P) C设计(D) D清除Delete 编辑(F) E刷新所有的可见层End文件(F) F知识中心F1切换检查器F11切换过滤器F12洞察板子F2切换浮动可视面板F4 Toggle Active State Of Color Overrides F5发现下一个文本F3切换跳转栅格G帮助H面板、缩放摇镜头Home器件布局(L) I复位顶上偏差原点Insert跳转(J) J工作区面板(W) K移动(M) M显示前一通道、显示上一个使能的层Minus 显示下一个使能的信号层Multiply 网络表(N) N选项(O) O放置(P) P缩小PgDn放大PgUp显示下一个使能的层Plus切换单位Q选中(S) S工具(T)T查看(V) V取消布线(U) U窗口(W) W取消选中(E) X过滤器(F) Y缩放(Z) Z切换到最近使用2维的显示的设置 2 切换到最近使用3维的显示的设置 3 降低屏蔽等级[提高屏蔽等级]向上移动鼠标1个跳转栅格单位Up 向下移动鼠标1个跳转栅格单位Down 向左移动鼠标1个跳转栅格单位Lef t 向右移动鼠标1个跳转栅格单位Right 刷新当前层Alt+End应用程序退出Alt+F4切换全屏模式Alt+F5在当前层粘贴Alt+Insert显示库中的前一个元件Alt+Left显示库中的后一个元件Alt+Right选择全部Ctrl+A选择板型和内容Ctrl+B拷贝Ctrl+C配置显示、隐藏参数选项Ctrl+D跳到当前原点Ctrl+End查找文件Ctrl+F关闭当前文件Ctrl+F4同时设置X和Y跳转栅格到给定值Ctrl+G选择连接的铜皮、发现替代文本Ctrl+H跳到绝对原点Ctrl+Home Board Level Annotate Ctrl+L 测量两点之间的距离Ctrl+M显示文件的面板Ctrl+N打开任何存在的文件Ctrl+O打印当前文件Ctrl+P适合文件、适合所有对象Ctrl+PgDn缩放到400% Ctrl+PgUp显示选择的存储器对话框Ctrl+Q橡皮图章Ctrl+R保存当前文件Ctrl+S改变走线的角度Ctrl+Space打开下一个表号窗口Ctrl+Tab粘贴Ctrl+V剪切Ctrl+X重做Ctrl+Y取消Ctrl+Z显示相同的网络标号Ctrl+Left_Click向上移动10个跳转栅格单位Ctrl+Up向下移动10个跳转栅格单位Ctrl+Down向左移动10个跳转栅格单位Ctrl+Left向右移动10个跳转栅格单位Ctrl+Right建立查询Shift+B消除当前过滤器Shift+C切换头顶偏差原点Shift+D切换电气栅格 Shift+E查找相似对象 Shift+F切换相似对象Shift+F12 Toggle 3D Visualisation Cursor Tracking On/Off Shift+F3排列所有打开的文件Shift+F4切换头顶跟踪Shift+G切换当头显示Shift+H切换洞察板子透镜Shift+M显示前一个使能的信号层Shift+Multiply 切换洞察板子透镜跟随Shift+N小增量的缩小Shift+PgDn小增量的放大Shift+PgUp切换布线模式Shift+R切换单层模式Shift+S顺时针旋转Shift+Space浏览冲突Shift+V浏览对象Shift+X向上移动鼠标10个跳转栅格单位Shift+Up向下移动鼠标10个跳转栅格单位Shift+Down向左移动鼠标10个跳转栅格单位Shift+Left向右移动鼠标10个跳转栅格单位Shift+Right选择要打开的工程文件Ctrl+Alt+O切换可视化栅格Ctrl+Shift+G灵巧粘贴Ctrl+Shift+V Cross Probe Next Message Ctrl+Shift+F3 Cross Probe Previous Message Ctrl+Shift+F4 切换洞察板子、透镜自动缩放Ctrl+Shift+M移动洞察板子透镜到鼠标Ctrl+Shift+N切换洞察板子透镜单层模式Ctrl+Shift+S向上移动选择10个跳转栅格单位Ctrl+Shift+Up向下移动选择10个跳转栅格单位Ctrl+Shift+Down 向左移动选择10个跳转栅格单位Ctrl+Shift+Left 向右移动选择10个跳转栅格单位 Ctrl+Shift+RightAlign Components by Top Edges Shift+Alt+I Align Components by Bottom Edges Shift+Alt+N Align Components by Left Edges Shift+Alt+L Align Components by Right Edges Shift+Alt+G移动选中的器件到栅格上Shift+Ctrl+D 移动选中的器件到栅格上Shift+Ctrl+G 以左边沿对齐器件Shift+Ctrl+L 以右边沿对齐器件Shift+Ctrl+R 以顶对齐器件Shift+Ctrl+T 以底对齐器件Shift+Ctrl+B 使器件的水平间距相等Shift+Ctrl+H 使器件的垂直间距相等Shift+Ctrl+V 打开前一个标号Shift+Ctrl+Tab 清除所有下划线Shift+Ctrl+C未分类：放弃上一步Backspace打开电器网格设置OB参数选择OP重新定义画布大小DSR快速布线PT快速查找JC。

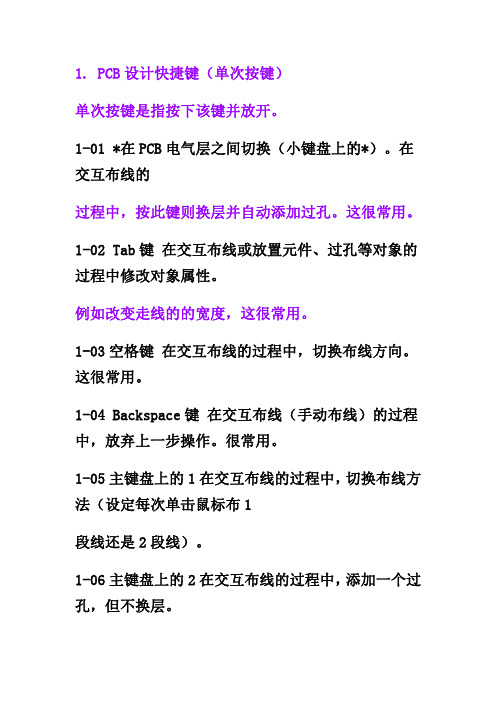

1. PCB设计快捷键（单次按键）单次按键是指按下该键并放开。
1-01 *在PCB电气层之间切换（小键盘上的*）。
在交互布线的过程中，按此键则换层并自动添加过孔。
这很常用。
1-02 Tab键 在交互布线或放置元件、过孔等对象的过程中修改对象属性。
例如改变走线的的宽度，这很常用。
1-03空格键 在交互布线的过程中，切换布线方向。
这很常用。
1-04 Backspace键 在交互布线（手动布线）的过程中，放弃上一步操作。
很常用。
1-05主键盘上的1在交互布线的过程中，切换布线方法（设定每次单击鼠标布1段线还是2段线）。
1-06主键盘上的2在交互布线的过程中，添加一个过孔，但不换层。
1-07 Q在公制和英制之间切换。
1-08 Delete删除已被选择的对象。
2. PCB设计快捷键（组合按键）组合按键是指，先按住第一个键不放，然后按下第二个键，再放开这两个键。
组合键用+号表示。
例如Shift+S表示，先按住Shift键不放，然后按下S键，再放开这两个键。
2-01 Shift+S切换单层显示和多层显示。
2-02 Shift+空格键 在交互布线的过程中，切换布线形状。
2-03 Shift+C清除当前过滤器。
（当显示一片灰暗时，可恢复正常显示）2-04 Ctrl+鼠标左键 高亮显示同网络名的对象（鼠标左键必须点到有网络名的对象）2-05 Ctrl+R一次复制，并可连续多次粘贴。
2-06 Ctrl+C复制2-07 Ctrl+V粘贴2-08 Ctrl+S保存文档。
3. PCB设计快捷键（多次按键）多次按键是指，先按下第一个键并放开，然后按下第二个键并放开，以此类推。
多次按键用逗号“，”表示。
多次按键有很多，但是完全可以自己找到。
在PCB设计状态下，随便按下A~Z中的一个字母（第一次按键），便弹出一个与该字母相关的快捷菜单，菜单提示中的带下划线的字母便是第二次按键。
3-01 J，L定位到指定的坐标的位置。
这时要注意确认左下角的坐标值，如果定位不准，可以放大视图并重新定位，如果还是不准，则需要修改栅格吸附尺寸。
ALTIUM DESIGNER SUMMER 09 快捷键收集1
2
信号线总线画法:shift+选中多个网络---菜单栏放置—interactive 3
Multi-Routing ---拖中网络可同时画多条走线
4
T+D+R DRC检测 shift+G 显示已走线长度 shift+W 选择设定好的线5
宽
6
Shift+空格——走线拐弯方式数字2——不换层添加过孔符号 * ——7
换层添加过孔数字3—切换设定的小中大线宽
8
在PCB板开槽方法：在任意一个PCB层上画出需要挖槽孔的形状，然后选择
9
10
这个形状的所有线条（线条可用Keep-Out层或Mechanical 1层），选择工具—11
—转——Create Board Cutout from Selected Primitives.这样就完成了一个12
真正的挖孔开槽操作，如果线条画在Keep-Out层，覆铜后槽孔边上没有铜。
要13
想槽孔边上有铜则使用Mechanical 1层
14
15
PCB设置测试点方法：放置任意一过孔—孔径设为0——始末层设置同一层—16
—点选测试点底部或顶部——设置网络——设置完成。
AD09常⽤快捷键* 在PCB电⽓层之间切换。
在布线的过程中，按此键则换层并⾃动添加过孔并换层。
Q 在公制和英制之间切换。
J+C 定位到指定的元件处。
在弹出的对话框内输⼊该元件的编号。
G+G 设定栅格吸附尺⼨。
T+M 暂时忽略电⽓规则检查。
V+F 调整视图到最佳位置显⽰。
Ctrl+PgDn 调整所有元件到最佳位置显⽰。
F+V 打印预览。
T+C 快速查找元件在PCB中的位置。
T+A 元件⾃动编号。
Shift+C 清除当前过滤器。
（当显⽰⼀⽚灰暗时，可恢复正常显⽰）Shift+S 切换单层显⽰和多层显⽰。
Shift+M 放⼤镜（再按⼀次取消）。
Shift+F 查找相似对象。
CTRL+M 测量任意两点之间的距离。
CTRL+F 在原理图⾥同快速查找元器件。
Ctrl+⿏标左键⾼亮显⽰同⽹络名的对象（⿏标左键必须点到有⽹络名的对象）Alt+F5 全屏显⽰Ctrl+单击左键⾼亮显⽰选中⽹络U+A 删除所有⾛线E+D 删除⿏标选中⽬标2 2D模式显⽰3 3D模式显⽰Bottom Solder Top Solder 阻焊层禁⽌渡漆，帮助焊接Bottom Paste Top Paste 阻粘层贴⽚元件回流焊时做钢⽹使⽤Bottom Overlayer Top Overlayer 丝印层放置元器件编号、Mechanical Layer 机械层不带有电⽓属性，因此可以⽤于勾画外形、机械尺⼨、放置⽂本等⼀、Signal Layers(信号层) 共有32层：Top （顶层）、Bottom（底层）和Mid1-Mid30（30个中间层）。
⼆、Silkscreen(丝印层) 共有2层：Top（顶层）和Bottom（底层）。
丝印层主要⽤于绘制⽂字说明和图形说明，如元器件的外形轮廓、标号和参数等。
三、Paste Mask(锡膏防护层) 共有2层：Top（顶层）和Bottom（底层）。
四、Solder Mask(阻焊层) 共有2层：Top（顶层）和Bottom（底层）。
Ctrl +滑轮放大，缩小按G键改变网格线的密度右键不动，拖动页面封装库+原理图库=集成库应有自己的集成库原理图+PCB=工程选中，空格键，调整方向（选择拖动不松鼠标：X横向调换Y纵向调换）画原理图步骤：1.新建工程：原理图和PCB图保存2.原件库找元器件，拖动到原理图界面，连线3.编译：P-第二个C4.编译成功后，封装导入（D-U）PCB制板5.EMC:点击鼠标右键，挑选要移动的目标6.KEE OUT PLAYER (禁止布线层)7.确定板子大小之后，用禁止布线层画板子的大小8.SHIFT+选中板子大小的线DESIGN+BS+D切割板子9.布局：原理图相聚近的元器件放得近一些，拖住+空格改变元器件方向10.P-P连线11.顶层底层线多的时候可以画两层（红顶蓝底）12.加泪滴：TOOL+TEARDROPS13.附铜：PLACE+POL YGON 有顶层和底层线的时候分为顶层和底层附铜（作用：地接在一起，防干扰）14.检查:tool+design rule check15.黄色放文字的层桌面上的A+TAB键16.Mechanical(紫色) 加HELP旁边的键里面的笔形状的键量板的大小键盘上的Q改成厘米17.过孔按键盘上Esc下面的波浪键（顶层到底层或者底层到顶层）18.去掉附铜：选择TOP PLAYER 或者BOTTON PLAYER 顶层底层线然后选中铜部分移出去删除。
19.Shift+f找东西建立自己的库:各元器件标号很重要测量长度REPORTS+MEASURE原理图器件画完之后保存画PCB封装图保存回到原理图器件页面点击TOOLS +MODEL MANAGER 封装预览1、给原理图中所有的元件自动编号的方法首先选Tools----annotate….会弹出如下图所示的一个对话框：左上是选择原理图上的器件排序的顺序以及排序的依据，选择依据comment即可，左下是选择对哪个原理图进行排序.如果先画出来的原理图的器件的序号有重复的话，就必须先按resetdesignator将所有的元器件的编号恢复到原始状态，就是R?,C?这种状态，点acceptchanges，来执行这些改变。
ad元器件轴向排列
ad（Altium Designer）元器件轴向排列，可以使用其提供的图形排列对齐命令。
这些命令使图形的布局更加方便和快捷。
但请注意，这些命令针对的是选中的对象，所以在执行排列命令之前，需要选择一组待排列的对象。
此外，原件的布局应遵循一些基本规则：
1. 按照电路模块进行布局，电路中的元件应采用集中就近原则，同时数字电路和模拟电路应分开。
2. 定位孔、标准孔等周围1.27mm内不得贴元器件，安装孔周围
3.5mm不得特装元件。
3. 卧装电阻、电感、点解电容等元件的下方避免有过孔，以防波峰焊后过孔与元件壳体短路。
4. 元器件的外侧与电路板边的距离最好为5mm。
5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离应大于2mm。
6. 金属壳和其它元器件间距应大于2mm。
7. 发热元件不能邻近导线和热敏元件，高热器件要均衡分布。
8. 电源插座应尽量布置在PCB板子的四周，电源插座与其相连的汇流条接线端应布置在同侧。
电源插座以及连接器的布置应优先考虑方便插拔。
9. 所有IC元件应单边对齐。
10. 最后，降低噪声与电磁干扰是PCB电路板设计的重要考虑因素，其中，电源线和地线是最重要的。
克服电磁干扰的主要手段是接地。
