《螺栓紧固》PPT课件

《螺栓紧固》PPT课件

针对以上对螺栓松动的原因分析，制定以下预防措 施：
1. 塔机管理单位应加强管理，督促塔机作业班组 （或专门的维修保养班组）经常性的检查、紧固标 准节螺栓。根据经验，至少应每周检查一次标准节 螺栓，如发现有松动现象，及时紧固。
2. 采用合理的方法紧固标准节螺栓。常用旋转吊 臂，依次对塔身受压侧的螺栓紧固。日常使用中的 检查紧固，在塔机空载状态下，将小车走到臂根处， 从下而上地检查、紧固平衡臂侧的螺栓，这侧完后， 再将吊臂旋转180度，从上而下地检查、紧固另一 侧的螺栓，直至全部完成。每次顶升加节完后，按 上述方法将本次新加装的标准节螺栓检查紧固一遍。
塔身标准节连接螺栓是不允许出现松动的， 其危害极为严重。《建筑塔式起重机安全规 程》(GB5144-2006)第2.2.2.2条明文规定： “连接螺栓必须采用扭矩扳手或专用扳手， 按装配技术要求拧紧”，这类塔机的使用说 明书中也做出了同样的要求。螺栓松动后， 当弯矩在该螺栓方位的标准节主肢中产生拉 力时，将使两标准节接触面产生间隙。对高 度为30m未附着的塔机，在下部第二、三节 标准节连接处产生0.1mm的间隙，在吊臂根 部处的水平位移将增大2mm，如果多个接触 面产生间隙，则塔身变形急剧增加，对塔身 受力更为不利，甚至酿成倒塔事故。
那是什么原因导致塔机标准节螺栓松动呢？ 我们先来分析塔身的受力特点，塔身受力可 简化为：垂直于水平面的弯矩M、在水平面 的扭矩T、轴向压力N、水平力F，其中M、T 对螺栓松动影响较大。当吊臂吊起重物时， M为正值，放下重物后M为负值。回转启动时 产生的T为正值，回转制动时产生的T为负值。 在正常工作时，塔机频繁地吊起和放下重物， 吊臂反反复复地启动和制动，使塔身承受正 负交替频繁变化的弯矩和扭矩，导致标准节 连接螺栓受力在反复不断的变化，这是螺栓 松动的根本原因。塔机的工作特点决定了标 准节连接螺栓受力特点，这是不可克

螺栓螺母紧固原理讲解[优质ppt]

螺栓螺母紧固原理讲解[优质ppt]
常用垫片种类
金属缠绕垫片(SWG) 广泛应用于高温、高压的环境，不同的设计、金 属和非金属材料的组合能使之应用于多种不同场 合，抗腐蚀、抗有毒物质能力较强 .
环状金属垫片(RTJ) 最初应用于石油石化行业，适用于高温、高压的应用， 例如石油挖掘开采、阀、管道、高压反应容器
软式垫片(CNAF) 主要用于较低的压力和温度环境，例如水管、发 动机等
概述
任何两个用螺纹连接的部件
连接部件
和
螺栓和螺母
的
功能和工作原理
连接部件和工作原理
连接部件 连接部件中间放入垫片 用螺栓使部件连接在一起
连接部件和工作原理
压力 压力
螺栓被正确紧固
部件之间产生夹紧力
垫片被压紧， 并在连接件之间起到 密封效果
使连接件分离的作用力
除了内部的载荷，连接件可能会承受更多的分离载荷，它们包括 但也不局限于：
轻型润滑油
5
mu = 0.15
扭矩紧固
50% 螺母支撑面的摩擦力
10% 有用的螺栓残余应力 （极端情况，一般为30%)
40% 螺纹之间的摩擦力
扭矩紧固 – 润滑
摩擦点
在螺纹上涂上 润滑剂
在螺母表面使 用润滑剂
仅在螺柱/螺栓紧固部分的尾部
扭矩紧固 – 润滑
螺栓残余应力 (Tons)
11
使用钼润滑脂
10
mu = 0.1
9
8
7
6
特殊垫片设计 绝缘垫片，能够抗腐蚀。它们大多也能抵御油、气管 道中的杂散电流，增加连接件阴极保护的有效性，减 少电解腐蚀
螺栓原理
小结:
螺栓连接的应用并不只限于管道 螺栓在部件连接面产生压紧力 螺栓的工作原理是被拉伸然后回缩 螺栓仅在弹性范围内工作。不同材料的螺栓的强度性能会有所区别。

螺栓螺母紧固原理讲解

螺栓螺母紧固原理讲解

影响因素
接触面的粗糙度、润滑条 件以及紧固力大小都会影 响摩擦力的大小。
弹性变形与塑性变形阶段分析
弹性变形阶段
01
在初始紧固阶段，螺栓和螺母主要发生弹性变形，此时卸载后
变形可恢复。
塑性变形阶段
02
随着紧固力的增加，螺栓和螺母逐渐进入塑性变形阶段，此时
卸载后变形不可恢复。
影响因素
03
材料性质、紧固速度以及温度等因素都会影响弹性变形和塑性
变形的程度。Βιβλιοθήκη 预紧力与松弛现象探讨预紧力概念
预紧力是在紧固过程中施加在螺栓上的初始拉力，用于保证连接 的紧密性。
松弛现象
长时间使用后，由于振动、温度变化等因素，螺栓连接可能会出 现松弛现象，导致预紧力下降。
影响因素
材料蠕变、振动幅度、温度波动以及紧固件的松紧程度等都会影 响松弛现象的发生和发展。
04 影响紧固效果因素剖析
紧固件作用
紧固件在机械设备中起到传递载 荷、保持零件间相对位置以及防 止松动等重要作用。
常见紧固件类型与特点
螺栓连接
螺钉连接
由螺栓、螺母和垫圈组成，通过螺栓的旋 转和螺母的锁紧实现紧固，适用于承受较 大载荷和需要经常拆卸的场合。
利用螺钉直接旋入被连接件的螺纹孔中， 实现紧固连接，适用于连接厚度较薄的零 件。
垫圈
指垫在被连接件与螺母之间的零件。一般为扁平形的金属环，用来保 护被连接件的表面不受螺母擦伤，分散螺母对被连接件的压力。
受力特点及传递方式
受力特点
在紧固过程中，螺栓受到预紧力的作用，此力通过螺栓的轴 向拉伸产生。预紧力的大小直接影响连接的紧固效果和可靠 性。
传递方式
预紧力通过螺栓的轴向拉伸传递到被连接件上，使被连接件 之间产生压紧力，从而实现紧固连接。同时，由于螺栓和被 连接件之间的摩擦作用，预紧力还能产生一定的防松效果。

螺栓螺母紧固原理讲解课件

螺栓螺母紧固原理讲解课件
螺栓螺母的类型与选择
螺栓的类型
六角头螺栓
十字槽盘头螺栓
应用广泛，头部呈六角形，通过旋转 来拧紧。
头部为十字形，用于需要高强度的连 接。
内六角螺栓
头部为内六角形，用于需要防止松动 的场合。
螺母的类型
六角螺母
最常见的螺母类型，与六角头螺 栓配合使用。
方螺母
四角形，常用于需要防止松动的场 合。
蝶形螺母
准备合适的工具，如 螺丝刀、扳手等。
清理螺栓和螺母的表 面，去除油污和杂质。
螺栓螺母的安装步 骤
将螺栓插入需要紧固的孔中，确保其 位置正确。
使用合适的工具，如扳手或螺丝刀， 将螺母拧紧。
将螺母放置在螺栓上，确保其位置正 确。
螺栓螺母的拆卸步 骤
使用合适的工具，如扳手或螺丝刀，将螺母松开。 将螺母从螺栓上取下。
紧固原理的基本要素
螺栓和螺母的设计、材料、尺寸、表 面处理以及连接方式等。
紧固原理的重要性
01
02
03
提高机械性能
通过紧固连接，可以有效 地提高物体的机械性能， 如强度、刚度和稳定性等。
保证安全性
紧固连接可以防止物体在 受到外力作用时发生松动 或分离，从而保证安全性 和可靠性。
简化装配和维修
通过螺栓和螺母的紧固连 接，可以方便地装配和维 修机械和设备，提高生产 效率。
使用专用的润滑剂对螺栓螺母进 行润滑，减少摩擦和磨损。
定期对螺栓螺母进行清洗，清除 残留的污垢和杂物。
注意不要使用对螺栓螺母有腐蚀 作用的清洗剂。
CHAPTER 06
螺栓螺母紧固原理案例分析
案例一：桥梁工程中的紧固应用
总结词
桥梁工程中，螺栓螺母的紧固应用至关 重要，直接关系到桥梁的安全性和稳定性。

螺栓连接紧固原理介绍PPT课件

螺栓连接紧固原理介绍PPT课件
螺栓连接紧固原理介绍
王* ********* 2015.09
一 认识螺栓 二 螺栓连接原理 三 螺栓紧固方法 四 螺栓使用注意事项
目录
2 2/22
一、认识螺栓
螺栓的定义：由头部和螺杆（带有外螺纹的圆柱体）两部 分组成的一类紧固件。
螺栓的分类：
头部形状：六角头、圆头、方形头、沉头等； 螺纹长度：全螺纹和半螺纹； 螺纹牙型：三角形、梯形、管形等； 螺纹旋向：右旋和左旋
通过螺杆的拉伸 来获得预紧力
施加扭矩
在螺纹上涂 上润滑剂
仅在螺柱/螺栓紧固部分的尾部润滑
通常情况 栓头加润滑 螺纹加润滑 螺纹有缺陷
栓头摩擦 50% 45% 50% 50%
螺纹摩擦 40% 40% 30% 45%
预紧力 10% 15% 20% 514%
14/22
三、螺栓紧固方法
螺栓紧固顺序原则
没有压紧力
振动
压力
+/- oC
压力
侧向应力 11 11/22
三、螺栓紧固方法
螺栓紧固方法有三种：
扭矩紧固法：其原理是扭矩大小和轴向预紧力之间存在一定关系。 该紧固方式操作简单、直观，目前被广泛采用
转角紧固法：旋转角度与螺栓伸长量和被拧紧件松动量的总和大致 成比例关系，因而可采取按规定旋转角度来达到预定拧紧力的方法
螺栓连接类型，根据螺杆与通孔的配合程度可分为：
普通螺栓连接：装配后孔与杆间有间隙，结构简单，装拆方便，可 多次装拆，应用较广
铰制孔螺栓连接：装配后无间隙，主要承受横向载荷，也可作定位 用
孔比螺杆大 0.5mm-1mm
孔比螺杆大 0.3mm-0.5mm
8 8/22
二、螺栓连接原理

螺栓螺母紧固原理讲

螺栓螺母紧固原理讲
而实现紧固效果。
螺栓的旋入和旋出是通过旋转螺母来实 现的，当螺母旋转时，螺栓的螺纹与螺 母的螺纹相互咬合，从而带动螺栓旋入
或旋出。
螺栓的头部通常有六角形或其他形状， 用于旋入螺母中。螺栓的长度和直径根 据需要紧固的物体的尺寸和要求进行选
择。
螺母的工作原理
螺母的工作原理是通过其内螺纹结构来实现与螺栓的配合和紧固。当螺 栓旋入螺母中时，螺栓的螺纹与螺母的螺纹相互咬合，形成摩擦力，从 而阻止螺栓从螺母中旋出。
螺栓螺母紧固原理讲
• 引言 • 螺栓和螺母的基本结构 • 螺栓和螺母的工作原理 • 螺栓和螺母的紧固性能 • 螺栓和螺母的应用 • 结论
01
引言
目的和背景
介绍螺栓和螺母的基 本概念和用途
探讨螺栓和螺母紧固 原理的重要性
分析螺栓和螺母在工 业和日常生活中的应 用场景
螺栓和螺母的简介
螺栓
一种金属杆件，一端有螺纹，另 一端有螺母或螺帽，用于紧固两 个或多个物体
THANKS
感谢观看
螺栓和螺母的重要性和作用
螺栓和螺母是机械和工程领域中 常用的紧固件，用于连接两个或 多个部件，并保持它们之间的紧
固状态。
螺栓和螺母具有高强度、高刚度 和耐久性等特点，能够承受各种 复杂环境和载荷条件下的应力，
保证连接的稳定性和可靠性。
螺栓和螺母广泛应用于汽车、航 空航天、建筑、化工等领域，对 于产品的性能和安全性至关重要。
力以保持紧固。
预紧力的选择应根据螺栓和螺母 的材料、规格、表面处理等因素 进行计算，以确保紧固效果和安
全性。
预紧力的过大或过小都会影响紧 固效果，过大会导致螺栓断裂或 滑扣，过小则无法保证紧固效果。
摩擦力
摩擦力是指螺栓与螺母之间的相互作用力，是保持螺、材料性质以及润滑状态等因素。

螺栓螺母紧固原理

螺栓螺母紧固原理
螺栓和螺母的作用
螺母材料等级
螺栓上表面刻有型号等标示
螺栓直径
螺母
AF 尺寸(对边尺寸)
螺栓材料等级
螺母下表面平整的接触面
螺母和螺栓的标识
六角螺母和螺栓的标识
8.8
螺母的对边尺寸可由下面的公式计算为:(螺栓直径x 1.5) +0.125例如： 1 1/4” 8UN Bolt (1.25 x 1.5) + 0.125 = 2” A/F

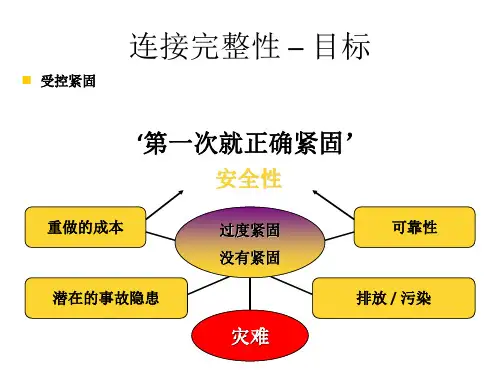

受控紧固
过度紧固没有紧固
安全性
重做的成本
潜在的事故隐患
可靠性
排放 / 污染
灾难
‘第一次就正确紧固’
连接完整性 – 目标
什么是螺栓连接？
我们通常会想到石油石化管道和法兰，但是…
概述
定义: 螺栓和螺母的主要作用在于将两件构件用准确的作用力连接在一起，以防止在设备运行的过程中出现松动的现象。
扭矩拧紧形式使用扳手时: 2 - 3 个螺纹高于螺母上表面
1
2
3
4
8
5
6
7
1
2
3
4
1
2
3
4
8
6
7
12
5
9
10
11
重复以上的步骤3次分别使用1/3, 2/3 和 全额扭矩结束上述步骤后，从1号螺栓开始顺时针对所有螺栓用全额扭矩进行再次的拧紧
扭矩扳手 – 拆卸
拆卸在拧松螺栓时，一般需要比紧固时更高的扭矩这主要是因为腐蚀；螺纹的形变等，所以在拆卸紧固件时所需要的扭矩一般不能被完全正确的计算出来较简单的算法时，在一般情况下拆卸螺栓时最大需要的扭矩是紧固时的250%
扭矩紧固顺序
应力分散 在施加扭矩时，我们通常是一个接一个的对螺栓进行紧固。这会造成应力分散

螺栓连接紧固原理介绍精品PPT课件

螺栓连接紧固原理介绍精品PPT课件
螺栓连接紧固原理介绍
********* 2015.09
一 认识螺栓 二 螺栓连接原理 三 螺栓紧固方法 四 螺栓使用注意事项
目录
2/22
一、认识螺栓
螺栓的定义：由头部和螺杆（带有外螺纹的圆柱体）两部 分组成的一类紧固件。
螺栓的分类：
头部形状：六角头、圆头、方形头、沉头等； 螺纹长度：全螺纹和半螺纹； 螺纹牙型：三角形、梯形、管形等； 螺纹旋向：右旋和左旋
螺栓连接类型，根据螺杆与通孔的配合程度可分为：
普通螺栓连接：装配后孔与杆间有间隙，结构简单，装拆方便，可 多次装拆，应用较广
铰制孔螺栓连接：装配后无间隙，主要承受横向载荷，也可作定位 用
孔比螺杆大 0.5mm-1mm
孔比螺杆大 0.3mm-0.5mm
8/22
二、螺栓连接原理
螺栓连接的工作原理
屈服点紧固法：理论目标是将螺栓拧紧到刚过屈服极限点
弹性范围 屈服强度
塑性范围
螺栓失效
极限抗拉强度 破坏点
应变
应力
12/22
三、螺栓紧固方法
扭矩紧固法
通过旋转紧固件的螺母部分来对紧固件施加预紧力 所施加的力矩符合5-4-1规则
在螺母表面 使用润滑剂
通过螺杆的拉伸 来获得预紧力
施加扭矩
在螺纹上涂 上润滑剂
高强度螺栓：指的是性能等级为8.8级及以上的螺栓，其材质为低 碳合金钢或中碳钢并经热处理（淬火、回火）
普通螺栓：其余通称普通螺栓，可分为精制螺栓（A、B级：5.6或 8.8）和粗制螺栓（C级），性能等级一般为4.6或4.8
7/22
二、螺栓连接原理
螺栓连接：螺栓与螺母配合，用于紧固连接两个带有通孔 的元件，属于可拆卸连接。

螺栓锁紧原理PPT课件

螺栓锁紧原理PPT课件
第1页/共6页
SOLID-LOCK的特点
安全性能 最高
安装、拆卸 容易
防止由于震动和动力负载 引起的松动
无论预紧力高低都具 有良好的锁紧效果
锁紧效果不受润滑 的影响
可以控制预紧力的 高低
具有与标准螺栓/螺母相 同的温度特性
Sound & Solid 广州市施达生五金配件制造有限公司
第2页/共6页
可重复使用
生滑动
度 3、当螺母/螺栓松开时，由于两个大锯
齿错动，会有“咔嗒”的声音
测 4、用肉眼观察接触面会发现由垫圈的
放射状锯齿造成的清晰压痕。
试
Sound & Solid 广州市施达生五金配件制造有限公司
5
第5页/共6页
感谢您的观看！
第6页/共6页
2
防振动测试
测试方案
• 振动测试符合DIN65151 标准，是用来测试和对比 螺栓连接处安全性的极佳 方法。
• 被测试螺栓在被迫横向运 动两百万次；
• 由负载传感器持续测量夹 紧力度的变化
Sound & Solid 广州市施达生五金配件制造有限公司
3
第3页/共6页
强度
Sound & Solid 广州市施达生五金配件制造有限公司
4
第4页/共6页
硬度
为了确保SOLID-LOCK垫圈独特的楔入制锁功能，接 触面的硬度不能超过SOLID-LOCK垫圈的硬度
• 钢制垫圈，完全 硬化，HV>435 • 不锈钢垫圈，表 面硬化，HV>520
1、拧紧一个由SOLID-LOCK垫圈锁紧 的螺栓，然后拆卸
硬 2、在拆卸过程中，大锯齿间一定会发

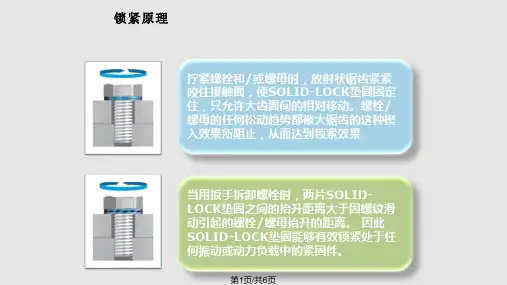

锁紧原理
拧紧螺栓和/或允许大齿面间的相对移动。螺栓/ 螺母的任何松动趋势都被大锯齿的这种楔 入效果所阻止，从而达到锁紧效果

螺栓连接紧固原理介绍PPT课件

螺栓连接紧固原理介绍PPT课件
胡可定律：固体材料受力之后，材料中的应力与应变(单位变形量) 之间成线性关系
弹性范围 屈服强度
塑性范围
螺栓失效
极限抗拉强度 破坏点
应变
-
应力
9
9/22
二、螺栓连接原理
螺栓连接受力分析(一)
螺栓抗剪连接：主要靠螺栓杆与孔壁互相挤压传力
螺栓抗拉连接：主要靠螺栓紧固后的预紧力
当被连接构件的刚度较大且螺栓对称布置时，则每个螺栓将平均承担 作用在连接处的拉力；当被连接构件的刚度较小时，则连接处翼缘会 发生弯Fra bibliotek变形，产生杠杆力。
仅在螺柱/螺栓紧固部分的尾部润滑
-
13
13/22
三、螺栓紧固方法
螺栓紧固顺序原则
按先中间、后两边、对角、顺时针方向依次、分阶段紧固 一般分两段紧固：第一步拧50%左右的力矩；第二步拧100%的力矩 螺栓末端应露出螺母外1~3个螺距
642 1 357
1
3
4
2
15
3
62
4
1 6
4
3 5
2
2
6
4
螺栓连接类型，根据螺杆与通孔的配合程度可分为：
普通螺栓连接：装配后孔与杆间有间隙，结构简单，装拆方便，可 多次装拆，应用较广
铰制孔螺栓连接：装配后无间隙，主要承受横向载荷，也可作定位 用
孔比螺杆大 0.5mm-1mm
-
孔比螺杆大 0.3mm-0.5mm
8 8/22
二、螺栓连接原理
螺栓连接的工作原理
屈服点紧固法：理论目标是将螺栓拧紧到刚过屈服极限点
弹性范围 屈服强度
塑性范围
螺栓失效
极限抗拉强度 破坏点
应变
-

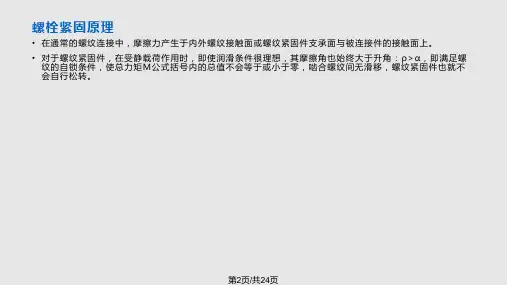

螺栓紧固的方法.pptx

螺栓紧固的方法.pptx
第7页/共24页
螺栓受力图
1.紧固扭矩和预紧力
第8页/共24页
2.螺栓和被紧固件的变形关系
第9页/共24页
3.通过螺纹产生夹紧力把被连接件夹紧
第10页/共24页
4.预紧力和摩擦力的关系
第11页/共24页
5.紧固的扭矩必须控制在一定范围
第12页/共24页
螺栓紧固的原则
• 1、用力均匀，不得发生冲击； • 2、交叉循环二到三次，逐步紧固，受力均匀； • 3、扭力扳手达到标准扭力，脱扣后停止紧固； • 4、多螺栓连接部件，按顺时针方向，交叉循环，
第5页/共24页
螺栓防松方法 固定防松 一种采用焊接、粘结源自冲点铆接等方式的防松方法，粘结的方法一
般采用涂厌氧胶方式。 机械固定件的防松 利用机械固定件使螺纹件与被连接件之间或螺纹件与螺纹件之间固定
和销紧，以制止松动。如：止动垫圈、开口销等。 增大摩擦力的防松
利用增加螺纹间或螺栓（螺钉）头及螺母端面的摩擦力或同时增加两 者的摩擦力的方法来达到防松的目的。如双螺母、非金属嵌件锁紧螺母， 全金属锁紧螺母。
会造成扭力工具假响，力矩超差（力矩不到位）； b.当听到有（咔嚓）一声时，就马上停止紧固，否则会导致力矩过大； c. 使用扭力扳手在用力时候，不要对其进行突然冲击，不要加上身体的重
量，不要用脚踩。（会造成扭力扳手的损坏，同时可能扭断螺栓，造成事 故） d. 要左手托住或扶着扭力工具的转动顶端，右手拉扭力工具的手柄，左右 手要同时作用才能平衡扭力工具的作用力，否则扭力工具易脱出零部件伤 害到人. e.操作扭力工具定扭紧固时，不允许扭力工具与零部件相互碰撞，会造成力 矩超差（力矩衰减）
逐步紧固； • 5、先中间、后两边，先内丝（螺栓）、后护帽；

螺栓螺母紧固原理讲解

螺栓螺母紧固原理讲解

扭矩紧固顺序
应力分散
在施加扭矩时，我们通常是一个接一个的对螺栓进行紧固。这会造成应力分散 我们先拧紧1、2号螺栓，然后是3、4号 在这种情况下，3、4号螺栓会分享1、2号螺
1
栓的部分应力
1、2号螺栓因此会产生些许的松动，但当连 接件是由更多的螺栓进行紧固时，这种分享
4
3
应力的情况会被中和减少
2
在对紧固件进行拧紧时，需知道紧固件的表面涂层 紧固件表面涂层的种类有很多，如何选择涂层的材料
需要考虑很多因素，其中包括：
部件的使用工况
对防腐蚀的要求 阴极保护 装饰作用 适合安装的方法
含有垫片的连接
垫片压紧
包含有垫片的部件安装
压力 螺栓被正确紧固 部件之间产生夹紧力 垫片被压紧， 并在连接件之间起到 密封效果
有许多材料可以适合制造紧固件，对材料的选择基本是根据许多不同因
素，例如：
应用的场合 对负载的要求 (材料强度)
安装的方法
螺母和螺栓的标识
六角螺母和螺栓的标识
螺母材料等级 螺母 AF 尺寸 (对边尺寸)
螺栓材料等级
螺栓直径 螺栓上表面 刻有型号等标示
螺母下表面 平整的接触面
螺母和螺栓的标识
离
螺栓和螺母的工作原理

螺栓作用类似弹簧
由螺栓连接的部件也类似弹簧
螺栓和螺母的工作原理

胡克定律
固体材料受力之后，材料中的应力与应变(单位变形量)之间成线性关系
弹性范围
屈服强度
塑性范围 极限抗拉强度
螺栓失效
破坏点
应变
应力
螺栓材料
在对紧固件进行拧紧时，了解紧固件材料的强度标准是非常必要的
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

螺栓和螺母的工作原理
▪ 螺栓作用类似弹簧 由螺栓连接的部件也类似弹簧
螺栓螺母紧固原理讲解
螺栓和螺母的工作原理
▪ 胡克定律
固体材料受力之后，材料中的应力与应变(单位变形量)之间成线性关系
弹性范围
屈服强度
塑性范围 极限抗拉强度
螺栓失效
破坏点
应变
应力
螺栓螺母紧固原理讲解
螺栓材料
▪ 在对紧固件进行拧紧时，了解紧固件材料的强度标准是非常必要的
螺栓螺母紧固原理讲解
螺母和螺栓的标识
生产商
第一个数 =1/100 螺栓材质公称 抗拉强度 100×8 = 800 N/mm2
第二个数 =螺栓材质的屈强比值 0.8
公制螺纹
两数相乘得出屈服应力 800*0.8 = 640 N/mm2
螺栓能承载的拉力载荷速算*：面积** X 屈服应力
*准确的数值还需要考虑润滑等其他因素 **面积应为应力截面积， 速算用直径可参考0.85-0.92螺栓标准直径
没有压紧力
紧固过度
裂纹
法兰转动 颈缩 垫片过度压紧
螺栓螺母紧固原理讲解
螺栓和螺母的作用
在螺栓已经紧固的情况下，部件所承受的工作载荷会降低 部件之间的压紧力
螺栓必须预紧到一个额定的数值以抗衡在部件工作中所承 受的所有载荷
如果工作载荷超过了此数值会导致螺栓失效并造成部件分 离
螺栓螺母紧固原理讲解
螺栓螺母紧固原理讲解
扭矩紧固
螺栓螺母紧固原理讲解
扭矩紧固
▪ 什么是扭矩? 作用力使物体绕着支点转动的趋向
旋转
力
螺栓螺母紧固原理讲解
扭矩紧固
▪ 什么是扭矩紧固? 通过旋转紧固件的螺母部分来对紧固件施加预紧力的应用
紧固件的拉伸 (预紧力)
螺栓螺母紧固原理讲解
扭矩紧固
我们测量施加的扭矩
我们想要测得的是夹紧力
概述
▪ 什么是螺栓连接？
我们通常会想到石油石化管道和法兰，但是…
螺栓螺母紧固部件
螺栓螺母紧固原理讲解
连接部件
和
螺栓和螺母
的
功能和工作原理
螺栓螺母紧固原理讲解
连接部件和工作原理
连接部件 连接部件中间放入垫片 用螺栓使部件连接在一起
螺栓螺母紧固原理讲解
连接部件和工作原理
压力 压力
螺栓被正确紧固
部件之间产生夹紧力
垫片被压紧， 并在连接件之间起到 密封效果
螺栓螺母紧固原理讲解
使连接件分离的作用力
除了内部的载荷，连接件可能会承受更多的分离载荷，它们包括 但也不局限于：
• 振动 • 温度的循环作用 • 侧向应力(风力, 流量, 压力等等) • 负载的改变
例如: 当一驾吊车在起吊重物时, 在物体刚离地 和在半空中承受的负载时不一样的
小结:
▪ 螺栓连接的应用并不只限于管道 ▪ 螺栓在部件连接面产生压紧力 ▪ 螺栓的工作原理是被拉伸然后回缩 ▪ 螺栓仅在弹性范围内工作。不同材料的螺栓的强度性能会有所区别。
▪ 螺栓应力必须足够大以抵抗部件在使用过程中各种使部件分离的应力，但同时 应力也不能太大而造成连接件的损坏
▪ 压力容器或管道通常需要垫片来防止泄露
螺栓螺母紧固原理讲解
螺母和螺栓的标识
螺栓螺母紧固原理讲解
螺栓和螺母的标识
两种常见的螺纹形式:
英制尺寸：3/4-8*3”
米制尺寸: M20-3.5*150
8 TPI
mm (e.g. 3.5)
标准直径 (英寸)
标准直径 (mm)
▪ 螺母的对边尺寸可由下面的公式计算为 : (螺栓直径x 1.5) +0.125 例如： 1 1/4” 8UN Bolt (1.25 x 1.5) + 0.125 = 2” A/F
螺栓螺母紧固原理讲解
扭矩紧固
施加的扭矩
减去
摩擦损失
等于 螺栓残余应力 *
• 螺栓残余应力 = 预紧力 螺栓在紧固后剩余的应力
▪ 有许多材料可以适合制造紧固件，对材料的选择基本是根据许多不同因 素，例如： ▪ 应用的场合 ▪ 对负载的要求 (材料强度) ▪ 安装的方法
螺栓螺母紧固原理讲解
螺母和螺栓的标识
▪ 六角螺母和螺栓的标识
螺母材料等级
螺栓材料等级
螺母
AF 尺寸 (对边尺寸)
螺栓直径
螺母下表面 平整的接触面
螺栓上表面 刻有型号等标示
▪ 在对紧固件进行拧紧时，需知道紧固件的表面涂层
▪ 紧固件表面涂层的种类有很多，如何选择涂层的材料 需要考虑很多因素，其中包括：
▪ 部件的使用工况 ▪ 对防腐蚀的要求 ▪ 阴极保护 ▪ 装饰作用 ▪ 适合安装的方法
螺栓螺母紧固原理讲解
含有垫片的连接
螺栓螺母紧固原理讲解
垫片压紧
包含有垫片的部件安装
最初应用于石油石化行业，适用于高温、高压的应用， 例如石油挖掘开采、阀、管道、高压反应容器
软式垫片(CNAF)
主要用于较低的压力和温度环境，例如水管、发 动机等
特殊垫片设计
绝缘垫片，能够抗腐蚀。它们大多也能抵御油、气管
道中的杂散电流，增加连接件阴极保护的有效性，减
少电解腐蚀
螺栓螺母紧固原理讲解
螺栓原理
压力
压力
螺栓被正确紧固 部件之间产生夹紧力 垫片被压紧， 并在连接件之间起到 密封效果
螺栓螺母紧固原理讲解
垫片种类
常用垫片种类
金属缠绕垫片(SWG)
广泛应用于高温、高压的环境，不同的设计、金 属和非金属材料的组合能使之应用于多种不同场 合，抗腐蚀、抗有毒物质能力较强
. 环状金属垫片(RTJ)
A/F = 对边尺寸
对于 M33 到 M85 的米制尺寸螺栓
螺母的A/F 尺寸 每次增加 5mm :
▪ M33 x 3.5
50mm A/F
▪ M36 x 4
55mm A/F
▪ M39 x 4
60mm A/F
小于M33 的螺栓 A/F 尺寸大约可计算为： 1.5 x 螺栓直径
螺栓螺母紧固原理讲解
螺栓的涂层
因此螺栓必须被正确的紧固到正确扭矩以承受会使 连接件分离的附加的作用力
振动
压力
+/- oC
压力
侧向应力
螺栓螺母紧固原理讲解
螺栓和螺母的作用
定义: 螺栓和螺母的主要作用在于将两件构件用准确的作用力连接
在一起，以防止在设备运行的过程中出现松动的现象。
紧固不足
螺栓由于振动 或循环载荷而松脱
垫片接触面损坏
螺栓原理
螺栓螺母紧固原理讲解
螺栓原理
▪ 介绍 ▪ 第一次就正确紧固 ▪ 什么是螺栓连接 ▪ 螺栓和螺母的功能和工作原理 ▪ 有垫片的螺栓连接 ▪ 小结
螺栓螺母紧固原理讲解
连接完整性 – 目标
受控紧固
‘第一次就正确紧固’
安全性
重做的成本 潜在的事故隐患
过度紧固 没有紧固
可靠性
排放 / 污染
灾难
螺栓螺母紧固原理讲解
