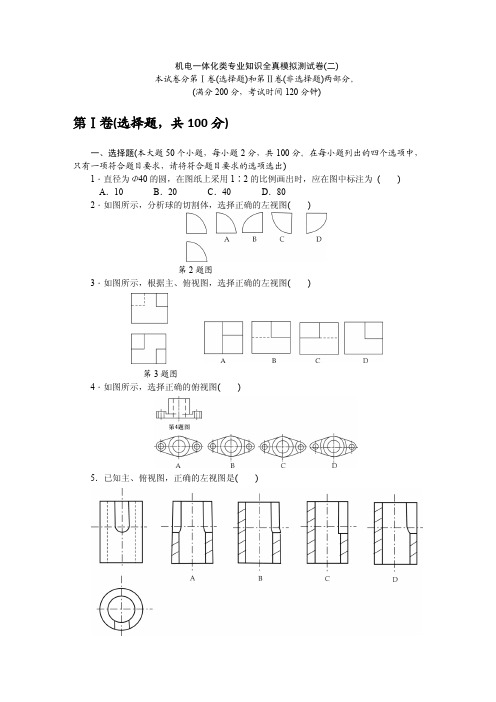

山东省2018年普通高校招生(春季)试题机电一体化类专业知识试题1、与波浪线应用相同的图线是（）A、双折线B、双点画线C、粗点画线D、细实线2、如图所示的主、左视图中，关于AB直线描述正确的是（）A、AB平行于H面B、AB是一般位置直线C、AB是一般位置平面与侧平面的交线D、AB在H面上的投影反映实长3、如图所示，正确的左视图是（）A、B、C、D、4、关于正等轴测图，描述正确的是（）A、OX轴与OZ轴夹角是90°B、画正等轴测图时宽度方向按实际尺寸的1/2测量C、正等轴测图是采用正投影法投影所得的图形D、OY轴的轴向伸缩系数约等于15、如图所示，正确的断面图是（）A、B、C、D、6、如图所示，正确的俯视图是（）A、B、C、D、7、关于局部放大图，描述正确的是（）A、局部放大图的比例都大于原图比例B、局部放大图表达方法必须与原图一致C、局部放大图不需要标注D、绘制局部放大图时，原图中的被放大部位用虚线圈出8、一个标注完整的尺寸包括的要素有（）A、尺寸界线、尺寸线、尺寸数字B、尺寸界线、尺寸线、尺寸单位C、尺寸界线、尺寸线、尺寸箭头D、尺寸界线、尺寸线、尺寸公差9、如图所示，关于标准件装配的画法，正确的是（）A、B、C、D、10、一个角接触球轴承、内径85mm，宽度系列0，直径系列3，其代号是（）A、B、C、D、11、如果平键连接的强度不足时，允许间隔180°布置两个键，考虑到载荷分布的不均匀性，此时的强度校核计算按（）A、1个键B、1.5个键C、2个键D、2.5个键12、在螺纹连接的防松措施中，对顶螺母属于（）A、摩擦防松B、机械防松C、锁住防松D、不可拆防松13、要求径向尺寸小，可用于频繁起动场合的联轴器是（ ）A、万向联轴器B、齿式联轴器C、凸缘联轴器D、套筒联轴器14、铰链四杆机构各杆长度分别为30mm、60mm、80mm、100mm，若以30mm的杆为机架，则该机构是（）A、双摇杆机构B、双曲柄机构C、曲柄摇杆机构D、导杆机构15、应用于高速、受力平稳、传动效率高的凸轮从动件是（）A、尖顶式从动件B、滚子式从动件C、平底式从动件D、球面式从动件16、截面尺寸较小的V带型号是（ ）A、Z型B、Y型C、D型D、E型17、关于链传动的安装与维护，描述正确的是（）A、链传动必须垂直布置，并增加防护挡板B、应使松边在上，紧边在下，防止链条垂度过大C、链传动的张紧轮可以设置在链条的松边外侧，靠近大链轮处D、链传动张紧的目的是为了避免链条垂度过大时产生啮合不良和振动18、已知一对直齿圆柱齿轮的传动比i=3.5，大齿轮z=70，大齿轮的齿距p=6.28mm，则小齿轮的齿顶圆直径是（）A 、B、C、D、19、为消除负载突然减小时液压缸产生前冲现象，可以设置在液压缸回油路上，产生背压的液压控制阀是（）A、减压阀B、溢流阀C、顺序阀D、调速阀20、表示塑性力学性能指标的符号是（）A、R B、C、D、21、下列四种金属材料中含碳量最低的是（）A 、B、C、D、22、可用于批量生产垫片、螺母等标准件的金属材料是（）A、B、C、D、QT200-40023、机床床身一般采用灰铸铁制造，是因为灰铸铁具有（）A、高硬度和高耐磨性B 、良好的塑性和韧性C、较好的综合力学性能D、良好的消振性24、钻削直径大于的孔，一般要分两次进行钻削，第一次钻削使用的钻头直径是（）A、0.1～0.2倍孔径B、0.3～0.4倍孔径C、0.5～0.7倍孔径D、0.8～0.9倍孔径25、既可以划线也可以找正的钳工划线工具是（）A、弹簧划针B、划线盘C、卡钳D、划线方箱26、在电路中能够实现传输电能的是（）A、电源B、负载C、连接导线D、控制装置27、一个五色环电阻，各色环的颜色依次为棕、橙、红、紫、黄，则该电阻的阻值是（）A、472Ω±1%B、4.72kΩ±1%C、47.2kΩ±1%D、472kΩ±1%28、如图所示，已知R=R=R=R=6Ω，则a、b两端的等效电阻R是（ ）A、3ΩB、6ΩC、12ΩD、24Ω29、如图所示，根据RLC串联电路端电压和总电流的矢量图，说明该电路的性质是（）A、电阻性B、电感性C、电容性D、纯电容30、用电压表测得某有源二端网络的端电压是0，说明（）A、外电路短路B、外电路断路C、电源的内阻是0D、外电路上的电流比较小31、同频率的三个正弦交流电流i、i和i，已知I=I=I，且i+i+i=0，则它们之间的相位关系是（）2m1234ab123123123A、同相B、互差30°C、互差60°D、互差120°32、有一瓷介电容器标有“102”的字样，说明该电容器的容量是（）A、B、C、102μF D、1000μF33、判断导体做切割磁感线运动产生感应电流的方向，用的是（）A、安培定则B、左手定则C、右手定则D、楞次定律34、一只电阻为8Ω的扬声器，需要把电阻提高到800Ω才可以接入半导体收音机的输出端，为了实现这一阻抗匹配，采用的变压器的电压比是（）A、B、C、D、35、自耦变压器在接通电源之前，应将输出电压调至（ ）A、B、中间数值C、所需数值D、最大数值36、关于安全用电知识，描述正确的是（）A、380/220V的中性点接地的三相四线制供电系统中，可以采用保护接地B、电源相线可直接接入灯具，开关控制零线C、带电设备着火时，应使用干粉灭火器、二氧化碳灭火器、泡沫灭火器等灭水D、避雷线主要用来保护露天的变配电设备、建筑物和构筑物37、如图所示，时间继电器延时断开的动断触点的图形符号是（）A、B、C、D、38、如图所示，不允许空载和轻载运行的直流电动机类型是（）A、B、C、D 、39、Y-180M-2型三相异步电动机，额定频率为50Hz ，则额定状态下运行时的旋转磁场的同步转速是（ ）A 、3000r/minB 、2940r/minC 、1800r/minD 、1500r/min40、关于钳形电流表的使用，描述正确的是（ ）A 、用钳形电流表测量小电流时，应把导线多绕几圈放进钳口，读数即为导线的电流B 、钳形电流表在改变量程时，应将导线从钳口中取出再改变C 、钳形电流表将量程开关置于电流的最高挡位时，可以测量裸导线的电流D 、钳形电流表在测量电流时，应断开电路进行测量41、在正反转控制电路中，起欠压保护作用的器件是（ ）A 、交流接触器B 、熔断器C 、热继电器D 、电源开关42、PNP 三极管处于放大状态时，各极电位关系是（ ）A 、V >V >V B 、V >V >V C 、V >V >V D 、V >V >V 43、如图所示，X0启动后，M2产生的脉冲周期是（ ）A、B 、C 、D、44、如图所示，二极管为一般硅管，a 点的电位是（ ）A 、-0.7VB 、+4VC 、D 、+0.7V45、三菱FR-E740变频器在多段速频率操作时，若选择速度10运行，则输入端子RL 、RM、RH 、REX 的状态是（）A、B 、C 、D 、46、某三极管的P =100mW ，I =200mA ，U =10V ，可以使该三极管正常工作的参数是（ ）A 、U =8V ，I =10mA B 、U =2V ，I =40mA C 、U =6V ，I =20mAD 、U =18V ，I =6mAC B EB C EB E CE B CCM CM （BR ）CEO CE C CE C CE C CE C47、关于示波器的使用，正确的是（）A 、要调节波形垂直幅度，使用Y 轴增幅旋钮B 、当示波器的输入灵敏度选择开关置于0.5V/div ，被测正弦信号经10:1探极接入，若峰点距离为4格，则电压峰峰值为2VC 、在输入信号频率较高时，实现双踪显示应选择“断续”的显示方式D 、示波器的探头衰减开关改变的是X 、Y 轴量48、理想集成运放的差模输入电阻R 和差模输出电阻R 的理想参数是（ ）A 、0，0B 、∞，0C 、0，∞D 、∞，∞49、在多级放大电路中，静态工作点相互影响的耦合方式是（ ）A 、阻容耦合B 、变压器耦合C 、直接耦合D 、电容耦合50、如图所示，逻辑电路中Y 的值是（）A、B 、C 、D 、51、如图(a)所示为某简易机床的液压传动系统。

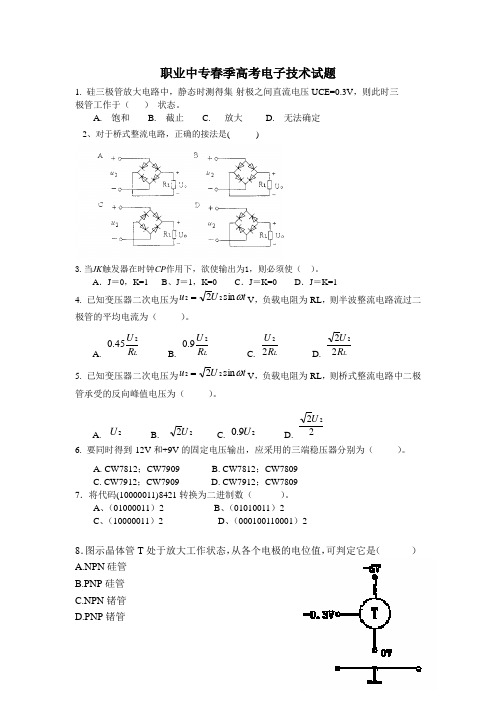

职业中专春季高考电子技术试题1. 硅三极管放大电路中，静态时测得集-射极之间直流电压UCE=0.3V ，则此时三极管工作于（ ） 状态。

A. 饱和B. 截止C. 放大D. 无法确定2、对于桥式整流电路，正确的接法是( )3.当JK 触发器在时钟CP 作用下，欲使输出为1，则必须使（ ）。

A ．J ＝0，K=1B 、J ＝1，K=0C ．J ＝K=0D ．J ＝K=14. 已知变压器二次电压为t U u ωsin 222=V ，负载电阻为RL ，则半波整流电路流过二极管的平均电流为（ ）。

A.L R U 245.0 B. L R U 29.0 C. L R U 22 D. L R U 2225. 已知变压器二次电压为t U u ωsin 222=V ，负载电阻为RL ，则桥式整流电路中二极管承受的反向峰值电压为（ ）。

A.2UB. 22UC. 29.0UD.222U6. 要同时得到-12V 和+9V 的固定电压输出，应采用的三端稳压器分别为（ ）。

A. CW7812；CW7909 B. CW7812；CW7809C. CW7912；CW7909D. CW7912；CW7809 7．将代码(10000011)8421转换为二进制数（ ）。

A 、（01000011）2B 、（01010011）2C 、（10000011）2D 、（000100110001）28．图示晶体管T 处于放大工作状态，从各个电极的电位值，可判定它是（ ）A.NPN 硅管B.PNP 硅管C.NPN 锗管D.PNP 锗管9．稳压管的稳压区是其工作在（ ）。

A. 反向截止B.反向击穿C. 正向导通10、晶闸管的导通角越大，则控制角（ ）。

A 、越大 B 、越小 C 、不变二、简答（共2小题，每小题5分，共10分）1. 测得工作在放大电路中两个晶体管的三个电极电流如图所示（1）判断它们各是NPN 管还是PNP 管，在a 图中标出e ，b ，c 极； （判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分，共3分） （2）估算(b)图晶体管的 。

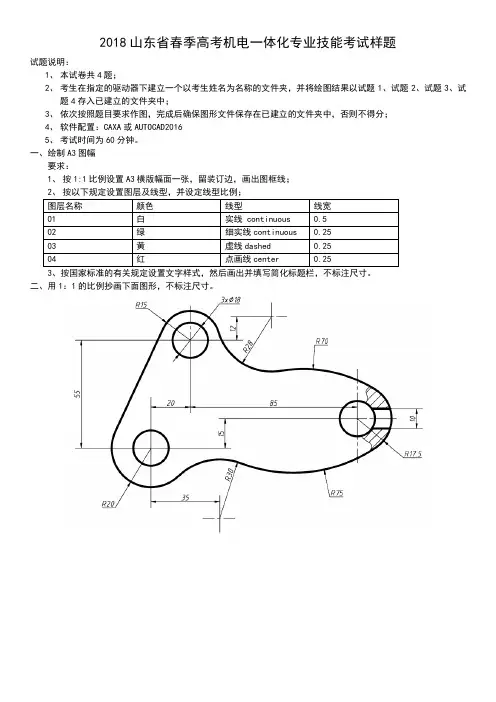

2018山东省春季高考机电一体化专业技能考试样题
试题说明：
1、本试卷共4题；
2、考生在指定的驱动器下建立一个以考生姓名为名称的文件夹，并将绘图结果以试题1、试题2、试题
3、试
题4存入已建立的文件夹中；
3、依次按照题目要求作图，完成后确保图形文件保存在已建立的文件夹中，否则不得分；
4、软件配置：CAXA或AUTOCAD2016
5、考试时间为60分钟。

一、绘制A3图幅
要求：
1、按1:1比例设置A3横版幅面一张，留装订边，画出图框线；
二、用1：1的比例抄画下面图形，不标注尺寸。

三、根据已知的两个试图，按1:1比例画出立体的三视图，并在主、左视图上选取适当剖视，不标注尺寸。

四、画零件图
具体要求
1、按照图样1：1抄画阀体零件图，标注尺寸和技术要求；
2、图纸幅面为A3，图框和标题栏可与第一题相同，也可以调用系统中的标准标题栏；
3、不同的图线放在不同的图层上，尺寸标注要放在单独的图层上。

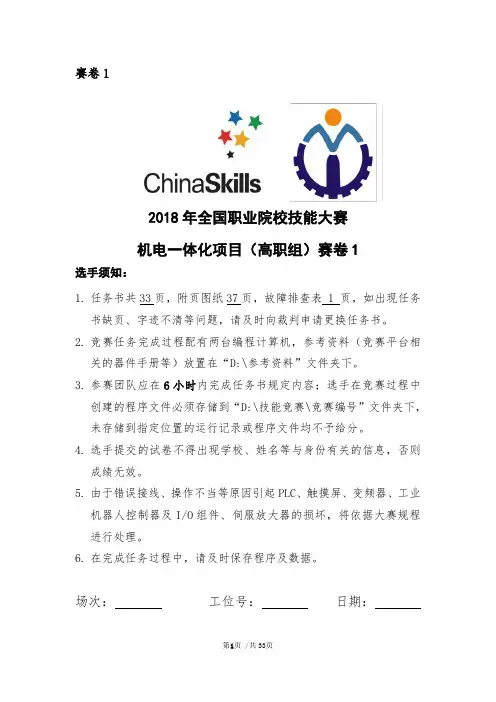

赛卷12018年全国职业院校技能大赛机电一体化项目（高职组）赛卷1选手须知：1.任务书共33页，附页图纸37页，故障排查表1页，如出现任务书缺页、字迹不清等问题，请及时向裁判申请更换任务书。

2.竞赛任务完成过程配有两台编程计算机，参考资料（竞赛平台相关的器件手册等）放置在“D:\参考资料”文件夹下。

3.参赛团队应在6小时内完成任务书规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\竞赛编号”文件夹下，未存储到指定位置的运行记录或程序文件均不予给分。

4.选手提交的试卷不得出现学校、姓名等与身份有关的信息，否则成绩无效。

5.由于错误接线、操作不当等原因引起PLC、触摸屏、变频器、工业机器人控制器及I/O组件、伺服放大器的损坏，将依据大赛规程进行处理。

6.在完成任务过程中，请及时保存程序及数据。

场次：工位号：日期：机电一体化项目任务书一、竞赛设备说明竞赛平台是由三向教学仪器制造股份有限公司提供的“SX-815Q 机电一体化综合实训设备”，主要由颗粒上料单元、加盖拧盖单元、检测分拣单元、工业机器人搬运单元、智能仓储单元等组成，实现空瓶上料、颗粒物料上料、物料分拣、颗粒填装、加盖、拧盖、物料检测、瓶盖检测、产品分拣、机器人搬运合格产品入盒、盒盖包装、贴标、入库等自动生产全过程。

系统的5个工作单元都配有独立的控制PLC 和人机交互的按钮板，系统可以联机运行，同时各单元也可以单站运行。

5台PLC 通过RS485进行通讯，可以任意选择其中一个工作单元作为主站，触摸屏与主站进行485通讯。

二、工作过程概述本系统工作过程概述如下：(一)颗粒上料单元上料输送带逐个将空瓶输送到主输送带；上料检测传感器检测到有空物料瓶到位，上料输送带停止；同时循环输送带机构将供料机构的物料推出，根据物料颗粒的颜色进行分拣；当空瓶到达填装位后，填装定位机构将空瓶固定，主输送带停止；填装机构将分拣到位的颗粒物料吸取放到空物料瓶内；物料瓶内填装物料到达设定的颗粒数量后，填装定位气缸松开，主输送带启动，将物料瓶输送到下一个工位。

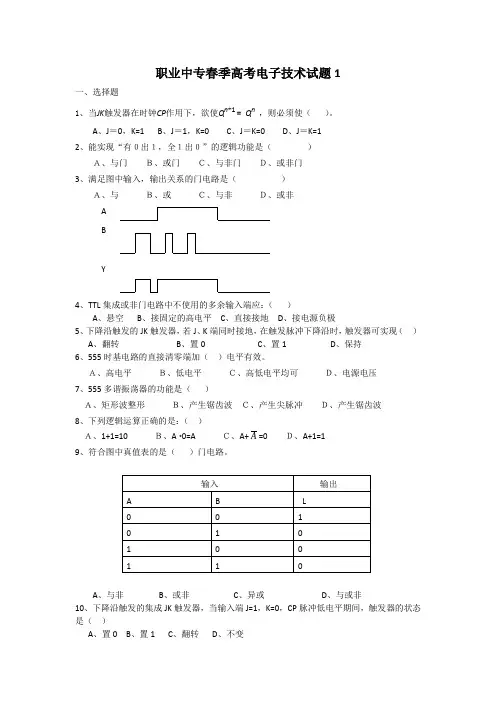

职业中专春季高考电子技术试题1一、选择题1、当JK触发器在时钟CP作用下，欲使Q n+1= Q n ，则必须使（）。

A、J＝0，K=1B、J＝1，K=0C、J＝K=0D、J＝K=12、能实现“有０出１，全１出０”的逻辑功能是（）Ａ、与门Ｂ、或门Ｃ、与非门Ｄ、或非门3、满足图中输入，输出关系的门电路是（）Ａ、与Ｂ、或Ｃ、与非Ｄ、或非ABY4、TTL集成或非门电路中不使用的多余输入端应：（）A、悬空B、接固定的高电平C、直接接地D、接电源负极5、下降沿触发的JK触发器，若J、K端同时接地，在触发脉冲下降沿时，触发器可实现（）A、翻转B、置0C、置1D、保持6、555时基电路的直接清零端加（）电平有效。

Ａ、高电平Ｂ、低电平Ｃ、高低电平均可Ｄ、电源电压7、555多谐振荡器的功能是（）Ａ、矩形波整形Ｂ、产生锯齿波Ｃ、产生尖脉冲Ｄ、产生锯齿波8、下列逻辑运算正确的是：（）Ａ、1+1=10Ｂ、A•0=AＣ、A+A=0Ｄ、A+1=19、符合图中真值表的是（）门电路。

A、与非B、或非C、异或D、与或非10、下降沿触发的集成JK触发器，当输入端J=1，K=0，CP脉冲低电平期间，触发器的状态是（）A、置0B、置1C、翻转D、不变二、问答题1、如图所示是一个防盗报警器电路，a、b端用一细铜丝接通，将此铜丝置于盗窃者必经之处。

当盗窃者闯入室内将铜丝碰掉后，扬声器即发出报警声，试说明电路的工作原理。

三、作图题1、请根据如图所示的逻辑电路图，画出Q的波形图。

四、计算题1、(100110)8421BCD转换成十进制数。

2、16进制数64，转化成十进制数。

3、求出八位二进制数能表示的最大十进制数。
