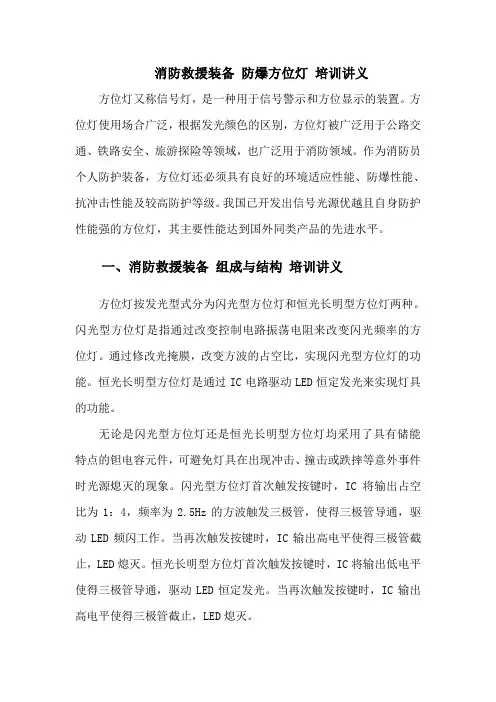

消防救援装备防爆方位灯培训讲义方位灯又称信号灯，是一种用于信号警示和方位显示的装置。
方位灯使用场合广泛，根据发光颜色的区别，方位灯被广泛用于公路交通、铁路安全、旅游探险等领域，也广泛用于消防领域。
作为消防员个人防护装备，方位灯还必须具有良好的环境适应性能、防爆性能、抗冲击性能及较高防护等级。
我国已开发出信号光源优越且自身防护性能强的方位灯，其主要性能达到国外同类产品的先进水平。
一、消防救援装备组成与结构培训讲义方位灯按发光型式分为闪光型方位灯和恒光长明型方位灯两种。
闪光型方位灯是指通过改变控制电路振荡电阻来改变闪光频率的方位灯。
通过修改光掩膜，改变方波的占空比，实现闪光型方位灯的功能。
恒光长明型方位灯是通过IC电路驱动LED恒定发光来实现灯具的功能。
无论是闪光型方位灯还是恒光长明型方位灯均采用了具有储能特点的钽电容元件，可避免灯具在出现冲击、撞击或跌摔等意外事件时光源熄灭的现象。
闪光型方位灯首次触发按键时，IC将输出占空比为1：4，频率为2.5Hz的方波触发三极管，使得三极管导通，驱动LED频闪工作。
当再次触发按键时，IC输出高电平使得三极管截止，LED熄灭。
恒光长明型方位灯首次触发按键时，IC将输出低电平使得三极管导通，驱动LED恒定发光。
当再次触发按键时，IC输出高电平使得三极管截止，LED熄灭。
方位灯灯具的主要部件有闪光电路板或恒定发光电路板、LED、电池、多棱晶体反射膜、电池盒、开关和外壳组成。
其主要功用如下：①闪光板或恒定发光板采用程序控制电路，使得方位灯以闪光或恒光方式发出信号光源。
②LED用以组成多光源作为灯具信号光源。
LED是一种灯具用光源，具有功耗小，寿命在10万小时之上的性能特点。
③电池采用简便的一次性AAA电池。
一次性连续使用时间大于100小时。
④多棱晶体反射膜作用是用以产生更多光源，从而加强光源效果。
⑤电池盒用以对电路浇注环氧树脂胶进行电路保护。
⑥开关采用的是触发信号控制电路。

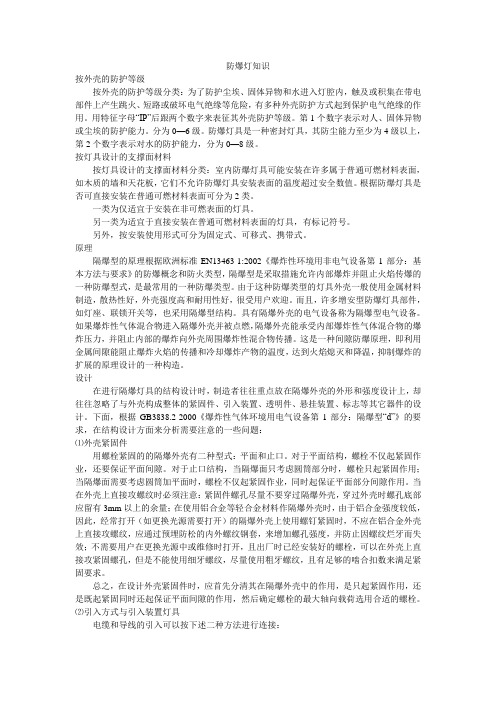

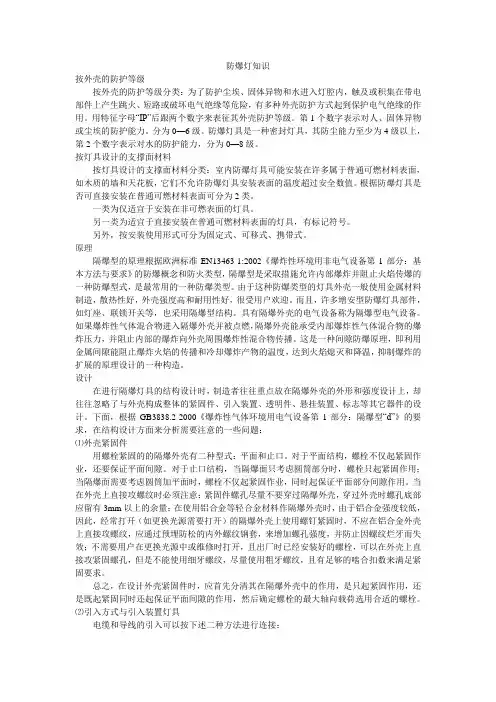

防爆灯知识按外壳的防护等级按外壳的防护等级分类：为了防护尘埃、固体异物和水进入灯腔内，触及或积集在带电部件上产生跳火、短路或破坏电气绝缘等危险，有多种外壳防护方式起到保护电气绝缘的作用。
用特征字母“IP”后跟两个数字来表征其外壳防护等级。
第1个数字表示对人、固体异物或尘埃的防护能力。
分为0—6级。
防爆灯具是一种密封灯具，其防尘能力至少为4级以上，第2个数字表示对水的防护能力，分为0—8级。
按灯具设计的支撑面材料按灯具设计的支撑面材料分类：室内防爆灯具可能安装在许多属于普通可燃材料表面，如木质的墙和天花板，它们不允许防爆灯具安装表面的温度超过安全数值。
根据防爆灯具是否可直接安装在普通可燃材料表面可分为2类。
一类为仅适宜于安装在非可燃表面的灯具。
另一类为适宜于直接安装在普通可燃材料表面的灯具，有标记符号。
另外，按安装使用形式可分为固定式、可移式、携带式。
原理隔爆型的原理根据欧洲标准EN13463-1:2002《爆炸性环境用非电气设备第1部分：基本方法与要求》的防爆概念和防火类型，隔爆型是采取措施允许内部爆炸并阻止火焰传爆的一种防爆型式，是最常用的一种防爆类型。
由于这种防爆类型的灯具外壳一般使用金属材料制造，散热性好，外壳强度高和耐用性好，很受用户欢迎。
而且，许多增安型防爆灯具部件，如灯座、联锁开关等，也采用隔爆型结构。
具有隔爆外壳的电气设备称为隔爆型电气设备。
如果爆炸性气体混合物进入隔爆外壳并被点燃，隔爆外壳能承受内部爆炸性气体混合物的爆炸压力，并阻止内部的爆炸向外壳周围爆炸性混合物传播。
这是一种间隙防爆原理，即利用金属间隙能阻止爆炸火焰的传播和冷却爆炸产物的温度，达到火焰熄灭和降温，抑制爆炸的扩展的原理设计的一种构造。
设计在进行隔爆灯具的结构设计时，制造者往往重点放在隔爆外壳的外形和强度设计上，却往往忽略了与外壳构成整体的紧固件、引入装置、透明件、悬挂装置、标志等其它器件的设计。
下面，根据GB3838.2-2000《爆炸性气体环境用电气设备第1部分：隔爆型“d”》的要求，在结构设计方面来分析需要注意的一些问题：⑴外壳紧固件用螺栓紧固的的隔爆外壳有二种型式：平面和止口。

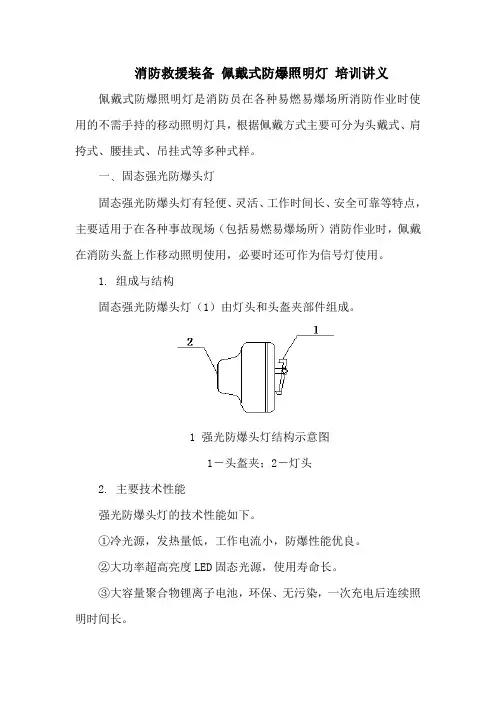

消防救援装备佩戴式防爆照明灯培训讲义佩戴式防爆照明灯是消防员在各种易燃易爆场所消防作业时使用的不需手持的移动照明灯具，根据佩戴方式主要可分为头戴式、肩挎式、腰挂式、吊挂式等多种式样。
一、固态强光防爆头灯固态强光防爆头灯有轻便、灵活、工作时间长、安全可靠等特点，主要适用于在各种事故现场（包括易燃易爆场所）消防作业时，佩戴在消防头盔上作移动照明使用，必要时还可作为信号灯使用。
1. 组成与结构固态强光防爆头灯（1）由灯头和头盔夹部件组成。
1 强光防爆头灯结构示意图1－头盔夹；2－灯头2. 主要技术性能强光防爆头灯的技术性能如下。
①冷光源，发热量低，工作电流小，防爆性能优良。
②大功率超高亮度LED固态光源，使用寿命长。
③大容量聚合物锂离子电池，环保、无污染，一次充电后连续照明时间长。
④一灯两用，即可作正常照明使用，必要时可作为信号灯使用。
⑤具有优良的防水、防尘、耐腐蚀性能。
⑥结构设计精密，体积小，重量轻，有头戴、手持或挂靠等多种使用方式。
⑦主要技术指标：见表4表4 固态强光防爆头灯主要技术指标3. 使用与维护固态强光防爆头灯的使用与维护方法如下。
①使用前应为头灯充电，其方法是将专用充电器的插头插入头灯背部充电孔内，充电时指示灯为绿色，充满电后指示灯变为红色。
②通过头灯顶部开关按钮控制灯的亮灭，按开关按钮约0.2秒，头灯亮，再次按下开关按钮，则灯熄灭。
③持续按住开关按钮，灯光明暗交替闪烁，可作信号联络或指示使用。
④头戴时将头灯的挂钩卡入安全帽的卡座上即可。
该灯还有多种佩戴方式，可手持、腰挂和吊挂。
⑤使用过程中，严禁撞击、抛甩灯具。
⑥若不慎将头灯掉进水或水性溶液里时，需及时取出并擦拭干净。
⑦维修头灯必须由专业人员在安全场所进行。
二、便携式强光防爆工作灯便携式强光防爆工作灯具有携带方便、灯光穿透力强、安全可靠等特点，适用于消防员在各种事故现场（包括易燃易爆场所）消防作业时，在对光通量、光穿透力有较高要求的情况下作移动照明使用，同时还可适用于水下消防作业。
防爆基础知识培训一、防爆基础知识概述防爆是指对可能发生的爆炸进行预防和控制，以避免爆炸造成的人身伤害、环境破坏和财产损失。
防爆基础知识培训是为了让员工了解爆炸的危害和防范方法，提高员工防爆意识，保障人身安全和设备安全，并减少事故发生的可能性。
二、爆炸的危害1. 人身伤害：爆炸会释放大量的能量，造成气体、碎片和冲击波的伤害，导致严重的伤亡。
2. 环境破坏：爆炸会释放有害气体和化学物质，对周围环境造成破坏，影响生态平衡。
3. 财产损失：爆炸会造成设备、建筑物和财产的损毁，给企业造成严重经济损失。
三、防爆基础知识1. 爆炸的原因：爆炸是因为在特定条件下，能量释放过快而突然，导致压力剧增并产生冲击波和火焰。
常见的引发因素包括火花、热量、静电、摩擦、化学反应等。
2. 防爆设备：防爆设备是指能够防止爆炸危险的设备，包括防爆灯具、防爆电器、防爆阀门、防爆启动器等。
企业应根据实际情况选择合适的防爆设备，并进行定期维护和检测。
3. 防爆区域：防爆区域是指存在爆炸危险的区域，根据危险性分为爆炸危险区域和非爆炸危险区域。
员工应了解不同区域的防爆要求，严格遵守相关规定。
4. 防爆标志：防爆标志是对防爆区域、设备和器材进行的标识，用以警示人员注意危险。
员工应了解各种防爆标志的含义，确保工作场所安全。
5. 紧急预案：企业应建立完善的紧急预案，并定期进行演练。
员工应了解紧急预案的内容和相应措施，以应对突发情况。
6. 防爆意识：员工应具备辨识爆炸危险的能力和处理突发情况的技能，增强防爆意识和自救能力。
四、防爆基础知识培训内容1. 爆炸的危害和原因：通过案例分析和视频展示，让员工了解爆炸的危害和引发原因，引起员工的重视和警觉。
2. 防爆设备和工艺：介绍各类防爆设备的种类和使用方法，以及相关的防爆工艺，帮助员工正确选择和使用防爆设备。
3. 防爆区域和标志：解释不同防爆区域的划分及相关标志的含义，让员工了解安全工作区域和禁入区域。
4. 紧急预案和演练：介绍紧急预案的内容和演练流程，让员工了解紧急情况的处理方法和应对措施。
防爆灯具知识大汇总1．防爆灯具外壳须设置醒目的永久性凸纹或凹纹标志“Ex”。
在外壳明显处须设置铭牌。
警告牌须清晰可见，设置在适当的位置。
如“断电源后开盖”警告牌须设置在开盖附近。
2．因为爆炸危险场所往往伴有腐蚀性气体的存在，所以防爆灯具外壳上的标志须用厚度不小于1mm(小型灯具厚度可不小于0.5mm)的青铜、黄铜、不锈钢或耐腐蚀性不低于前述材质的其他材料制成。
还应可靠固定，不易磨灭或脱落。
3．检验标记耐久性的方法是：用浸过水的布轻擦15s待晾干后，再用浸过汽油的布擦15s 后，目视检查，标志应清晰、不脱落。
4．铭牌标志的内容应包括：A防爆标志。
B基本标志：包括产品名称、型号、制造厂名、注册商标、出厂日期等。
C性能安全标志：包括额定电压、电流、标称频率、光源功率和数量、允许环境温度(该范围仅为-20～+40℃时可不标)、特定的适用环境标志(如对仅适用某一种爆炸性气体混合物的产品，须标明可燃气体的名称或分子式)，灯具的分类标志(如"数字)等。
D防爆合格证编号，证明产品已经防爆检验站正式检验通过。
有些产品防爆合格证编号后带“x”符号，这表明该种产品只能在某种特殊的安全使用条件下使用，规定条件应在灯具外壳或产品说明书中明确醒目地注明。
例如：有些老标准过渡过来的增安型防爆灯具，因其采用高强度气体放电光源，防爆安全性能仅相当于现在无火花型防爆灯具，应注明“仅适用于2区”。
对仅适用于某一种爆炸气体混合物的产品须注明可燃气体的名称或分子式。
对仅适用某一引燃温度以下的防爆灯具须标明最高表面温度，对外壳只能承受低冲击能量冲击的防爆灯具应注明“仅适用于机械拥坏危险性低的场所”。
特殊的安全使用条件有很多种类，使用者在看到防爆合格证编号后有“x”符号，就应注意寻找了解该种产品究竟有些什么特殊的安全使用条件，以便在安装使用过程中正确操作，避免危险。
D附加说明。
除上述标记外，为保证正确安装、使用及维修所必需的详细说明，均应在灯具上、内装的镇流器上或与灯具一起提供的制造厂的产品说明书中给出。
