电工入门基础知识电工入门基础知识（上）作为一门基础性质的技术，电学几乎渗透到了我们生活的方方面面。

电器、电子系统的诞生，更是为我们的生活带来了前所未有的便捷性和高效性。

作为电维修和电安装的第一道门槛，本篇文章就为大家介绍一些电工入门基础知识。

一、电的性质1.电的定义电是一种物质，是由电子形成的原子或分子之间的相互作用，被称为电场。

电的特性是带电物质的相互作用。

2.电的种类电的种类有直流电和交流电。

直流电是电流的方向不变或在同一方向上流动，常见于笔记本电脑、电池等。

交流电是电流的电压和方向在不断变化，常见于空调、电视以及市电。

3.电的量度方法电通常使用安培、伏特、欧姆、瓦特等单位。

安培表示电流的强度，伏特表示电压的大小，欧姆表示电阻的大小，瓦特表示功率大小。

4.导体和绝缘体导体是能够传递电的物质，绝缘体是不能传递电的物质。

通常情况下，金属是导体，非金属物质是绝缘体。

二、电路的基本元件1.电源电源是电路中能够提供一定电压、电流的元件。

正常情况下，电源会提供直流或者交流电流。

2.开关开关常用于控制电路的开关状态。

开关的种类有单极开关和双极开关，前者是控制电路的一侧开关状态，后者则是同时控制电路两侧的开关状态。

3.电阻器电阻器是用来限制电流流经某个部分的电路元件，通常以欧姆或千欧姆为单位。

三、电路连接方式1.串联电路在串联电路中，电路中的元件连接在一条电路路径上，电流经过每个元件以进行操作。

串联电路的电流在电路中消耗的能量相等。

2.并联电路在并联电路中，电路中的元件连接在多个电路路径上，电流在两个或多个元件上并行流动。

并联电路的电压在电路中消耗的能量相等。

三、电路中的安全措施1.对于高电压使用电路，压缩气可以气体化破坏绝缘软件。

2.应该确保电阻器、继电器等部件的工作环境清洁，远离高温、高压等危险物质。

3.长时间的工作应注意换气，以防中毒。

4.机箱应具有防火性能，设备中应装设功率、超限保护等适宜的安全设施。

P3 第一章电工基础知识本章介绍电工理论基本知识，这些知识是学习电气专业知识所必需的基础。

主要内容包括：直流电路及基本物理量,磁场及电磁感应、正弦交流电路、三相正弦交流电路。

第一节直流电路及基本物理量一、直流电路电路是由电气设备和电器元件按一定方式组成的，它为电流的流通提供了路径。

根据电路中电流的性质不同，电路可分为直流电路和交流电路。

电路中，电流的大小及方向都不随时间变化的电路，称为直流电路；电流的大小及方向随时间变化的电路,称为交流电路。

电路的种类很多，不论结构简单还是复杂,电路都包含以下三个基本组成部分。

1. 电源电路中，供给电路能源的装置称为电源，如蓄电池、发电机等.电源可以将非电能转换成电能。

2。

负载电路中,使用电能的设备或元器件称为负载,也叫负荷，如电灯泡、电炉等。

负载可以将电能转换为光能、热能等其他形式的能量。

3。

中间环节电路中连接电源和负载的部分称为中间环节,最简单的中间环节是开关和导线。

导线也叫电线，是电源与负载之间的连接线,它把电流由电源引出来，通过负载再送回电源，构成电流的完整回路.图1—1就是一个简单电路的示意图。

电路由外电路和内电路两部分组成。

外电路：图1－1中，由电源引出端1经导线、负载、仪表等环节,至返回端2的电路叫外电路。

内电路：电源本身电流的通路为内电路。

在图1－1中，指电源引出端1和2间,由发电机组成的电路。

电流在外电路被认为是从电源的正极流向负极，而在电源内部则相反,是由电源负极流向正极.在电源和外电路形成闭合回路后，电流才能产生。

如果电路断开,如图12所示,导线1点和2点间断开了，电流就不能流通了，此时称电路为断路或开路状态。

二、电流金属导体内的自由电子或电解液内的正负离子，通常都处在不规则的运动状态，因此在任一瞬间通过导体任一截面的电量能相互抵消，即导体内没有电流流过。

当导体内的自由电子受到电场力的作用后，电子就以一定方向移动。

在这种情况下，导体的任何截面（在任一瞬间），将有一定的电量通过,也就是说导体内有电流流动。

第一章电工基础知识第一节电路的基本概念1、电路电路就是电流通过的路径。

电路是由电源、负载、连接导线和开关组成。

图1-1为简单手电筒电路，其中干电池为电源、灯泡为负载，用连接导线将电源、开关、负载连接成电路。

在实际用中通常按国家统一规定的图形符号表示电路图。

如图1-2所示就是图1-1手电筒电路图。

电路通常有三种状态（1）通路：电路中的开关闭合，负载（电路）中有电流通过，这种状态一般称为正常工作状态。

（2）开路：也称为断路，是指电路中某处断开或电路中开关打开，负载（电路）中无电流通过。

（3）短路：电源两端的导线由于某种事故，而直接相连，使负载中无电流通过。

短路时，电源向导线提供的电源比正常时大几十至几百倍，因而不允许短路。

2、电流与电流强度在电路中，把电荷的定向运动叫做电流。

规定：以正电荷移动的方向作为电流的正方向。

在闭合电路中，电流的方向为：电流从电源正极流出，通过导线、开关流入负载后回到电源的负极。

电流分成直流和交流电源两大类：直流电流：是指电流的方向不随时间变化的电流，如图1-3所示交流电流：是指电流的大小和方向和方向随时间作周期性变化。

如图1-4最常见的是正弦交流电。

电流强度：由于电流所产生的效果具有不同的程度，这样就形成电流强度的概念。

电流强度也简称为电流，它是用在单位时间内通过导体横截面的电量多少来度量的。

QI=t式中I-表示电流强度，单位：安培（A）。

Q-表示t时间内，通守导体横截面电荷电量，单位：库仑（C）。

T-表示时间，单位：秒（s）。

在国际单位制中，电流强度的单位是安培，（A），简称安。

计算微小电流时以毫安（mA）或微安（μA）为单位，它们的关系是：1A=103mA 1mA=103μA3、电压与电动势（1）电压图1-5A和B表示负载两端，电流的方向由A流向B，负载灯泡发光，说明电流通过灯线时产生热和发光。

为了表示电流强度与做功的本领，引入一物理量—电压（电位差）U AB：WU AB=QQ-由A端移动到B端的电荷电量，单位：库仑。

电工知识点基础知识总结作为电工，在日常工作中需要掌握一系列的基础知识，包括电路原理、电气设备、电力系统等方面的知识。

本文将对电工基础知识进行总结，希望对正在学习电工知识的读者有所帮助。

一、电路原理1. 电流、电压、电阻的基本概念电流是电子在电路中的流动，通常用符号I表示，单位是安培（A）。

电压是电子的电势差，通常用符号U表示，单位是伏特（V）。

电阻是电路中对电流流动的阻碍，通常用符号R表示，单位是欧姆（Ω）。

2. 串联电路与并联电路串联电路是指电阻、电压或电流依次排成串联的电路。

并联电路是指电阻、电压或电流分别与相同电位点相连的电路。

串并联电路在实际应用中有不同的作用。

3. 电路分析方法在电路中，可以通过基本的电路分析方法来求解电流、电压和功率等问题。

常见的电路分析方法包括基尔霍夫定律、欧姆定律、耦合电路分析等。

二、电气设备1. 电动机电动机是一种能将电能转换为机械能的设备，其结构复杂，但其工作原理是基于电磁感应。

电动机的种类包括直流电动机、交流电动机、步进电动机等。

2. 发电机发电机是一种能将机械能转换为电能的设备，其工作原理是基于电磁感应。

发电机的种类包括交流发电机、直流发电机等。

3. 电器元件电器元件包括电阻、电容、电感、开关等。

这些元件在电路中起着不同的作用，可以用于调节电流、电压、频率等。

三、电力系统1. 电力生产电力生产是指将机械能、化学能、核能等形式的能量转化为电能的过程。

常见的电力生产方式包括火力发电、水力发电、风力发电、太阳能发电等。

2. 输电与配电输电是指将发电厂产生的电能通过变压器、导线等输送到用户现场的过程。

配电是指在用户现场将输送的电能分配到不同的用电设备上。

3. 电力调度与负荷调配电力调度是指根据用户的用电需求和电力生产的情况，合理安排发电厂的发电计划。

负荷调配是指在用电高峰期，通过调整发电厂的运行状况，满足用户的用电需求。

四、安全知识1. 电气安全知识电工在工作中需要时刻注意电气安全，包括接触带电体的危险、触电事故的预防、使用绝缘工具、注意接地等。

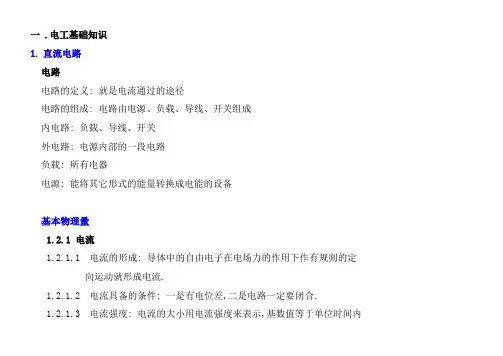

一 .电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U ”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示. 1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nn nr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路 1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = …= U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用安全，价格便宜。

一 .电工基础知识1.直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成内电路: 负载、导线、开关外电路: 电源内部的一段电路负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I 其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母“I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U ”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E = (该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示.1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I = I UR = U = IR1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R E I +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连)1.4.1 串联电路1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法.1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3…总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即 2121R R U U =, 3131R R U U =, …1.4.1.3 电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为E = E 1 + E 2 + E 3 +…+ E nr 0 = r 01 + r 02 + r 03 +…+ r 0nn nr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即n R R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I =1.4.2.4电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3混联电路1.4.3.1定义: 电路中即有元件的串联又有元件的并联称为混联电路1.4.3.2混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.电功和电功率电功电流所作的功叫做电功,用符号“Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为Ａ = UＩT =Ｉ2RT电功及电能量的单位名称是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示.1KWH=3.6M Ｊ电功率电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为 R U R I UI t A P 22====电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力.1马力=736W 1KW = 1.36马力电流的热效应、短路电流的热效应定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.电与热的转化关系其计算公式为 t R U W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用安全，价格便宜。

电工基础知识点总结漫长的学习生涯中，很多人都经常追着老师们要知识点吧，知识点也可以通俗的理解为重要的内容。

哪些知识点能够真正帮助到我们呢？下面是小编精心整理的电工基础知识点总结，希望能够帮助到大家。

电工基础知识点总结 11、名词解释1：有功功率在交流电能的发输用过程中，用于转换成电磁形式的那部分能量叫做有功。

无功功率在交流电能的发输用过程中，用于电路内电磁场交换的那部分能量叫做无功。

电压单位正电荷由高电位移向低电位时，电场力对它所做的功叫电压。

电流就是大量电荷在电场力的作用下有规则地定向运动的物理现象。

电阻当电流通过导体时会受到阻力，这是因为自由电子在运动中不断与导体内的原子、分子发生碰撞，使自由电子受到一定阻力。

导体对电流产生的这种阻力叫电阻。

2、名词解释2：电动机的额定电流就是该台电动机正常连续运行的最大工作电流。

电动机的功率因数就是额定有功功率与额定视在功率的比值。

电动机的额定电压就是在额定工作方式时的线电压。

电动机的额定功率是指在额定工况下工作时，转轴所能输出的机械功率。

电动机的额定转速是指其在额定电压、额定频率及额定负载时的转速。

电抗器电抗器是电阻很小的电感线圈，线圈各匝之间彼此绝缘，整个线圈与接地部分绝缘。

电抗器串联在电路中限制短路电流。

3、涡流现象如线圈套在一个整块的铁芯上，铁芯可以看成是由许多闭合的铁丝组成的，闭合铁丝所形成的平面与磁通方向垂直。

每一根闭合铁丝都可以看成一个闭合的导电回路。

当线圈中通过交变电流时，穿过闭合铁丝的磁通不断变化，于是在每个铁丝中都产生感应电动势并引起感应电流。

这样，在整个铁芯中，就形成一圈圈环绕铁芯轴线流动的感应电流，就好象水中的旋涡一样。

这种在铁芯中产生的感应电流叫做涡流。

涡流损耗如同电流流过电阻一样，铁芯中的涡流要消耗能量而使铁芯发热，这种能量损耗称为涡流损耗。

4、什么是正弦交流电的三要素?（1）最大值；（2）角频率；（3）初相位。

5、电流的方向是怎样规定的?规定正电荷运动的方向为电流方向，自由电子移动的方向与电流方向相反。

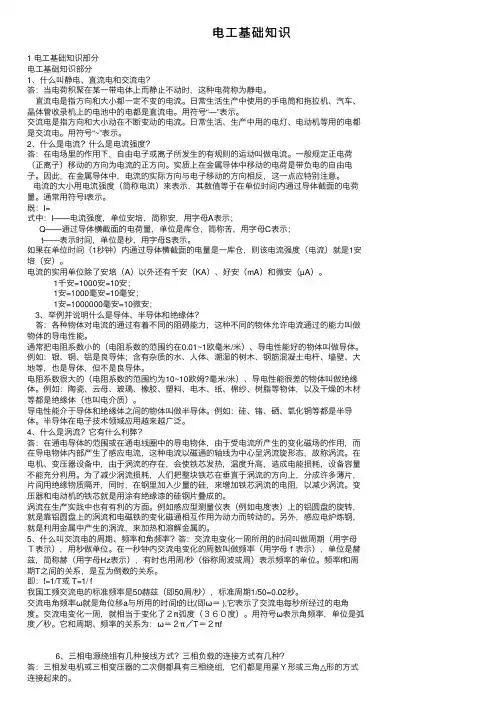

电⼯基础知识1 电⼯基础知识部分电⼯基础知识部分1、什么叫静电、直流电和交流电？答：当电荷积聚在某⼀带电体上⽽静⽌不动时，这种电荷称为静电。

直流电是指⽅向和⼤⼩都⼀定不变的电流。

⽇常⽣活⽣产中使⽤的⼿电筒和拖拉机、汽车、晶体管收录机上的电池中的电都是直流电。

⽤符号“—”表⽰。

交流电是指⽅向和⼤⼩动在不断变动的电流。

⽇常⽣活、⽣产中⽤的电灯、电动机等⽤的电都是交流电。

⽤符号“~”表⽰。

2、什么是电流？什么是电流强度？答：在电场⾥的作⽤下，⾃由电⼦或离⼦所发⽣的有规则的运动叫做电流。

⼀般规定正电荷（正离⼦）移动的⽅向为电流的正⽅向。

实质上在⾦属导体中移动的电荷是带负电的⾃由电⼦。

因此，在⾦属导体中，电流的实际⽅向与电⼦移动的⽅向相反，这⼀点应特别注意。

电流的⼤⼩⽤电流强度（简称电流）来表⽰，其数值等于在单位时间内通过导体截⾯的电荷量。

通常⽤符号I表⽰。

既：I=式中：I——电流强度，单位安培，简称安，⽤字母A表⽰；Q——通过导体横截⾯的电荷量，单位是库仓，简称苦，⽤字母C表⽰；t——表⽰时间，单位是秒，⽤字母S表⽰。

如果在单位时间（1秒钟）内通过导体横截⾯的电量是⼀库仓，则该电流强度（电流）就是1安培（安）。

电流的实⽤单位除了安培（A）以外还有千安（KA）、好安（mA）和微安（µA）。

1千安=1000安=10安；1安=1000毫安=10毫安；1安=1000000毫安=10微安；　3、举例并说明什么是导体、半导体和绝缘体？　答：各种物体对电流的通过有着不同的阻碍能⼒，这种不同的物体允许电流通过的能⼒叫做物体的导电性能。

通常把电阻系数⼩的（电阻系数的范围约在0.01~1欧毫⽶/⽶）、导电性能好的物体叫做导体。

例如：银、铜、铝是良导体；含有杂质的⽔、⼈体、潮湿的树⽊、钢筋混凝⼟电杆、墙壁、⼤地等，也是导体，但不是良导体。

电阻系数很⼤的（电阻系数的范围约为10~10欧姆?毫⽶/⽶）、导电性能很差的物体叫做绝缘体。

第1章电路的基本知识1.1电路的概念 (1) 略(2) 电路通常由电源、负载和中间环节(导线和开关)等部分组成。

A •电源的作用：将其他形式的能转换成电能。

B •负载的作用：将电能转换成其他形式的能。

C •中间环节的作用：传递、分配和控制电能。

1.2电路中的主要物理量 (1) 零、负电位、正电位 (2) 3、1.5、3、1.5、0、3 (3) -7,-5 1.3电阻 (1) 3: 4 (2)查表1.3，知锰铜合金的电阻率 J =4.4 10亠」m1.4欧姆定律 (1)电动势、内压降(2)当R= R 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电 源电动势；当R=0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于。

由于I =0.22A=220mA . 50mA ，故此人有生命危险。

1.5电功与电功率P 40(2)略(3) W 二Ult =220 0.2 7200 = 316800J思考与练习一、 判断题1" 2. X 3. V 4. X 5. V 6. X 7. X 8. V 9. X 二、 选择题1. C2. C3. B4. B5. B6. B7. C8. B根据t ，得1RS 3 0.21 10 P 4.4如0二=1.43 m(3)U 220R "1000= 0.22 A(1)t=W 二空£=25h三、填空题1 •正、相反；2•参考点；3•负极、正极； 4 •高、低、低、高； 5•材料、长度、横截面积、 R - ； 6• 1800、土 5%; 7. 220S四、计算题1 • U ab =V a -V b =10 - 5 = 5VU bc *b-V c =5-(-5) =10 V U ac 二V a-V c =10 -(-5) =15V U ca - —U ac - - 15VR = U420门I0.2 220100 10(2)U =IR =2 100=200V(3) U r =lr =2 10 =20V 4.( 1)P =UI = 220 4 =880W(2)W 二 Pt =880 1800 =1584000J2 2(3) Q =l Rt =4 0.5 1800 =14400J(4) E =W -Q =1584000 -14400 =1569600 J第2章直流电路的分析与计算2.1电阻的连接(1) I mb =0.5AR 1 4U 2 = IR 2 =0.5 20 =10V U U U 2 =210 =12VR 2故 P 2』P 二10 28 =14WR 2 202. I24 120= 0.2A 3・(1)(2)由于P P 2 R 1 U 2 R 2 R 1WORD 格式整理10(3) (a ) R ab(b) R ab(R R)RR 」R 3(R R) R (c) R ab=R=1门R (2 R)RR（汀）R32 —Q 52.2基尔霍夫定律 (1) 5、3、6、3 (2) 假设I 2、I 3的方向和回路绕行方向如图 I 1 R 1 1 3R 3 = E 1 12 R 2 T 3 R 3 = E2 0.008 I 2 =丨3 0.008 50 8OI3 =3 I 丨2艮 +8013 =12解得 =0.0245 A=24.5mA =0.0325 A=32.5mA R 2 = 384门2.3电压源与电流源的等效变换 （1） I s =—、不变、并、E — I s r 、不变、r （2） （ a ）把两个电压源等效变换为电流源，如图- ----1Q0Q200 n 10¥ a -O rn,evO匸(a)2.2（ a ）所示。

电工基础知识真题一、单选题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分）dx1001 用右手螺旋定则判定载流线圈的磁场时，右手握住线圈，伸直拇指，四指的螺旋方向为电流方向，则大拇指指向为______。

（A）A、N极方向B、S极方向C、电磁力方向D、电场方向dx1002 关于某一类导体材料的电阻，______，导体电阻越大。

（A）A、导体长度越长、截面积越小B、导体长度越长、截面积越大C、导体长度越短、截面积越小D、导体长度越短、截面积越大dx1041 最大值为311V的正弦交流电压，其有效值等于______。

（B）A、200VB、220VC、300VD、311Vdx1042 判断导体内的感应电动势的方向时，应使用______。

（B）A、左手定则B、右手定则C、顺时针定则D、逆时针定则dx1081 已知一段电路消耗的电功率为10W，该段电路两端的电压为5V,则该段电路的电阻为______V（B）电阻2.5殴电流2AA、10B、2C、5D、2.5dx1082 三相对称交流电源的特点是______。

（A）A、三相电动势的幅值和频率相等，初相位互差120°B、三相电动势的幅值和频率相等，初相位互差90°C、三相电动势的幅值和频率不相等，初相位互差120°D、三相电动势的幅值和频率不相等，初相位互差90°dx1111 电功率的常用单位符号是______。

（A）A、WB、kW·hC、JD、W·sdx1112 在直流电路中，电感元件的______。

（C）通直流阻交流A、容抗值大于零B、感抗值大于零C、感抗值等于零D、感抗值小于零dx1136 在正弦交流电的交变过程中，电流的最大值随着时间的变化_______。

（C）A、变大B、变小C、保持不变D、按照正弦交变dx1191 电源电动势的大小等于外力克服电场力把单位正电荷在电源内部______所做的功。

第1章电工基础知识1.1基本概念1.1.1常用名词定义电流。

导体内的自由电子或离子在电场力的作用下，有规律的流动叫做电流。

人们规定正电荷移动的方向为电流的正方向。

电流用字母I表示，单位为A。

电流强度。

衡量电流强弱的物理量。

单位时间内通过导体截面积的电量即为电流强度，用字母I 表示，习惯上简称为电流。

电流密度。

在单位横截面积上通过的电流大小，称为电流密度，单位为A/mm2。

电位。

在电场中，单位正电荷从a点移到参考点时，电场力所做的功，称为a点对参考点的电位。

进行理论研究时，常取无限远点作为电位的参考点；在实用工程中，常取大地作为电位的参考点，电位的单位为V。

电压。

电路中两点之间的电位差称为电压。

用字母U表示，单位为V。

电动势。

单位正电荷由低电位移向高电位时非静电力对它所做的功称为电动势。

用字母E表示，单位为V。

电阻。

导体能导电，同时对、电流有阻力作用，这种阻碍电流通过的能力称为电阻，用字母R或r表示，单位为Ω。

电阻率。

又称为电阻系数。

是衡量物体导电性能好坏的一个物理亮，用字母ρ表示，单位为Ω.m.其数值是指导体的长度为1m、截面积为1mm2的均匀导体在温度为200C时所具有的电阻值，即为该导体的电阻率。

电阻的温度系数。

表示物质的电阻率随温度而变化的物理量，其数值等于温度每升高10C时，电阻率的变化量与原来的电阻率的比值，用字母d表示，单位为1/0C。

电导。

物体传导电流的本领叫电导。

电阻值的倒数就是电导，用字母G表示，单位为S（西门子）。

电导率。

又叫电导系数。

是衡量物质导电性能好坏的一个物理量。

其数值大小是电阻率的倒数。

用字母γ表示，单位为S/m（西/米）。

电容。

凡是用绝缘介质隔开的两个导体就构成了一个电容器。

两个极板在单位电压作用下每一极板上所储存的电荷量叫做该电容器的电容，用字母C表示，单位为F（法拉）。

感抗。

交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用称为感抗，用XL 表示，单位为Ω。

.一.电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成内电路: 负载、导线、开关外电路: 电源内部的一段电路负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQI其中Q为电荷量(库仑); t为时间(秒/s); I为电流强度1.2.1.4 电流强度的单位是“安”,用字母“A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母“I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是“伏特”,用字母“U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示. 1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RUI =IUR = U = IR1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连)1.4.1 串联电路1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3… 总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3…总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即 2121R R U U =, 3131R R U U =, …1.4.1.3 电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为E = E 1 + E 2 + E 3 +…+ E nr 0 = r 01 + r 02 + r 03 +…+ r 0nnn r r r r E E E E I 0030201321......++++++++=1.4.2 并联电路 1.4.2.1电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用安全，价格便宜。
