有限元实验报告一、实验目的本实验旨在通过有限元方法对一个复杂的工程问题进行数值模拟和分析，从而验证理论模型的正确性，优化设计方案，提高设计效率。
二、实验原理有限元方法是一种广泛应用于工程领域中的数值分析方法。
它通过将连续的求解域离散化为由有限个单元组成的集合，从而将复杂的偏微分方程转化为一系列线性方程组进行求解。
本实验将采用有限元方法对一个具体的工程问题进行数值模拟和分析。
三、实验步骤1、问题建模：首先对实际问题进行抽象和简化，建立合适的数学模型。
本实验将以一个简化的桥梁结构为例，分析其在承受载荷下的应力分布和变形情况。
2、划分网格：将连续的求解域离散化为由有限个单元组成的集合。
本实验将采用三维四面体单元对桥梁结构进行划分，以获得更精确的数值解。
3、施加载荷：根据实际工况，对模型施加相应的载荷，包括重力、风载、地震等。
本实验将模拟桥梁在车辆载荷作用下的应力分布和变形情况。
4、求解方程：利用有限元方法，将偏微分方程转化为线性方程组进行求解。
本实验将采用商业软件ANSYS进行有限元分析。
5、结果后处理：对求解结果进行可视化处理和分析。
本实验将采用ANSYS的图形界面展示应力分布和变形情况，并进行相应的数据处理和分析。
四、实验结果及分析1、应力分布：通过有限元分析，我们得到了桥梁在不同工况下的应力分布情况。
如图1所示，桥梁的最大应力出现在支撑部位，这与理论模型预测的结果相符。
同时，通过对比不同工况下的应力分布情况，我们可以发现，随着载荷的增加，最大应力值逐渐增大。
2、变形情况：有限元分析还给出了桥梁在不同工况下的变形情况。
如图2所示，桥梁的最大变形发生在桥面中央部位。
与理论模型相比，有限元分析的结果更为精确，因为在实际工程中，结构的应力分布和变形情况往往受到多种因素的影响，如材料属性、边界条件等。
通过对比不同工况下的变形情况，我们可以发现，随着载荷的增加，最大变形量逐渐增大。
3、结果分析：通过有限元分析，我们验证了理论模型的正确性，得到了更精确的应力分布和变形情况。
基于ANSYS的钢筋混凝土结构试验有限元分析共3篇基于ANSYS的钢筋混凝土结构试验有限元分析1混凝土结构是我们生活和工作环境中不可或缺的部分。
为了保证结构的安全性和耐久性，需要进行大量的试验和分析。
钢筋混凝土结构试验有限元分析是其中一种方法，本文将介绍如何基于ANSYS进行试验有限元分析。
1、前期准备工作进行钢筋混凝土结构试验有限元分析前，需要进行一些前期准备工作。
首先要确定模型的尺寸和几何形状，包括梁的长度、宽度和高度，钢筋的数量和材料等信息。
其次是建立材料模型。
钢筋和混凝土的本构关系可以参考各种规范和文献，例如ACI318和EHE等。
最后是进行荷载和边界条件的设置。
这些参数可以根据试验的要求进行设定。
2、建立有限元模型通过ANSYS软件建立钢筋混凝土结构的有限元模型。
其中，混凝土部分采用可压缩性线性弹性模型；钢筋采用弹塑性模型，可以考虑材料的塑性性质。
首先，选择适当的元素类型，包括梁单元和实体单元。
对于梁单元，要选择适当的截面类型和断面参数。
对于实体单元，要确定网格的大小和形状。
然后，按照模型的几何形状和材料参数设置单元类型和属性。
最后，进行单元的划分和网格生成，调整边界条件，使其与试验条件保持一致。
3、分析和结果在模型准备就绪之后，进行分析和结果的处理。
首先，定义荷载和边界条件，可以模拟多种加载模式，例如单点荷载、均布荷载、自重等。
然后，进行静态分析或动态分析。
静态分析可以计算结构的变形、应力和应变等参数；动态分析可以模拟结构在地震、风等自然灾害下的响应。
最后，进行结果的处理和分析。
包括可视化、动画演示、应力云图、位移云图等，能够对计算结果进行全方位的检查和分析。
综上所述，基于ANSYS的钢筋混凝土结构试验有限元分析是一种非常有用的手段，可以帮助工程师更准确地评估结构的安全性和耐久性。
它具有良好的可靠性和可操作性，可在较短的时间内快速建立模型和分析结果。
基于ANSYS的钢筋混凝土结构试验有限元分析2钢筋混凝土结构是目前建筑工程最常用的一种结构形式，其优点在于承载能力强、耐久性好、施工方便等。
钢筋混凝土结构的本构关系及有限元模式共3篇钢筋混凝土结构的本构关系及有限元模式1钢筋混凝土结构的本构关系及有限元模式钢筋混凝土是建筑结构中广泛使用的材料之一。
在结构设计与分析过程中，了解钢筋混凝土的本构关系和有限元模式是十分重要的。
本文将从理论和实践两个层面介绍钢筋混凝土结构的本构关系及有限元模式。
一、理论基础1.1 本构关系本构关系是描述材料应力和应变之间关系的数学模型。
对于钢筋混凝土结构来说，其本构关系可以分为弹性和塑性两个阶段。
如图1所示，该曲线表现了材料的应变和应力之间的关系。
在开始阶段，钢筋混凝土材料表现出弹性行为，即在一定范围内，应变和应力呈线性关系，在这个范围内，应力的变化只取决于外力的变化。
当荷载增加时，材料进入塑性阶段，即出现残余变形，弹性不再适用。
此时，应变和应力的关系呈现非线性态势，应力会逐渐增大，直至材料失效。
图1 钢筋混凝土的本构关系曲线1.2 有限元分析有限元分析是一种近似解微分方程的数值分析方法。
该方法将问题分解成一个有限数量的小区域，在每个小区域内建立数学模型，通过连接小区域，组成总体的数学模型。
对于钢筋混凝土结构的有限元分析，可以采用三维有限元模型或二维\轴对称有限元模型等。
二、实践操作2.1 有限元模型的建立在进行有限元分析前，需要建立合适的有限元模型。
在钢筋混凝土结构的有限元分析中，通常采用ABAQUS、ANSYS软件进行模拟。
有限元模型的建立需要考虑结构的几何形状、材料特性、加载条件等，在模型建立的过程中需要进行模型分析和后处理，如应力监测、应变监测、变形量分析等。
2.2 本构关系的采用在建立有限元模型时需要设置材料弹性模量、泊松比、破坏应力等本构关系参数，这些参数可以通过试验数据和经验公式进行估算。
同时，基于实际结构的材料本身的特性和结构内力状态等影响因素，还需要考虑材料的非线性效应，包括弹塑性分析和的动力分析等。
三、应用现状在实际的建筑结构设计和分析中，钢筋混凝土结构的有限元分析被广泛采用，可以帮助工程师更加准确地预测材料的行为，并定位结构的破坏点及应急防御措施。
钢筋混凝土结构非线性有限元分析共3篇钢筋混凝土结构非线性有限元分析1钢筋混凝土结构是现代建筑结构中常用的一种结构形式。
由于钢筋混凝土结构自身的复杂性，非线性有限元分析在该结构的设计和施工过程中扮演着重要的角色。
非线性有限元分析是建立在解析的基础之上的，它可以更真实地模拟结构在实际载荷下的变形和破坏特性。
本文对钢筋混凝土结构的非线性有限元分析进行细致的介绍。
首先需要了解的是，钢筋混凝土结构存在多种非线性问题，如材料非线性、几何非线性和边界非线性等。
这些非线性问题极大地影响了结构的受力性能。
在结构的设计阶段，要对这些非线性因素进行充分分析。
钢筋混凝土结构在材料方面存在很多非线性问题，例如，混凝土的拉应力－应变曲线存在非线性变形，钢筋的本构关系存在弹塑性和损伤等等。
这些材料的非线性特性是钢筋混凝土结构变形和破坏的重要因素。
钢筋混凝土结构材料的非线性特性需要通过相关试验来获得，例如混凝土的轴向拉伸试验和抗压试验，钢筋的拉伸试验等，试验数据可以被用来建立预测结构非线性响应的有限元模型。
钢筋混凝土结构在几何方面存在很多非线性问题，例如，结构的非线性变形、结构的大变形效应、结构的初始应力状态等等。
钢筋混凝土结构几何的非线性效应可通过有限元分析明确地描述。
要对几何非线性进行分析，通常使用非线性有限元分析程序，其中包括基于条件梯度最优化技术的材料和几何非线性分析以及有限元法分析中使用的高级非线性模拟技术。
钢筋混凝土结构的边界条件也可能导致结构的非线性响应，例如基础的扰动、结构的支承和约束条件等。
所有这些条件都会导致模型在分析中出现非线性行为。
最后，非线性有限元分析可以简化结构设计的过程，并且可以更准确地分析结构的性能。
另外，分析过程中还可以考虑更多因素，例如局部的材料变形、应力浓度等等，让设计人员了解到结构的真实状态。
总之，钢筋混凝土结构非线性有限元分析是现代建筑结构中常用的一种结构分析方式，对于设计和施工都有着重要的意义。
ansys 钢筋混凝土建模Ansys 钢筋混凝土建模在现代工程领域中，钢筋混凝土结构的应用极为广泛，从高楼大厦到桥梁隧道，从水利设施到工业厂房，无一不见其身影。
为了确保这些结构的安全性、可靠性和经济性，对其进行准确的力学分析至关重要。
Ansys 作为一款功能强大的有限元分析软件，为钢筋混凝土建模提供了高效且精确的解决方案。
钢筋混凝土是一种由钢筋和混凝土两种材料共同作用的复合材料。
混凝土具有较高的抗压强度，但抗拉强度较低；而钢筋则具有良好的抗拉性能。
在实际结构中，两者协同工作，共同承受外力。
因此，在Ansys 中进行钢筋混凝土建模时，需要准确地模拟这两种材料的特性以及它们之间的相互作用。
首先，我们来谈谈混凝土的建模。
在 Ansys 中，混凝土通常可以采用实体单元进行模拟。
对于混凝土的本构关系，我们可以选择合适的模型，如经典的混凝土损伤塑性模型（Concrete Damaged Plasticity Model）。
这个模型能够较好地考虑混凝土在受压和受拉时的非线性行为，包括混凝土的开裂、压碎等现象。
在定义混凝土的材料参数时，需要输入诸如弹性模量、泊松比、抗压强度、抗拉强度等参数。
这些参数的准确取值对于模型的准确性至关重要。
一般来说，可以通过实验测试或者参考相关的规范和标准来获取这些参数。
接下来是钢筋的建模。
钢筋在 Ansys 中有多种建模方法，常见的有两种：一种是使用杆单元（Link Element）来模拟钢筋，另一种是将钢筋嵌入到混凝土实体单元中（Embedded Element）。
使用杆单元模拟钢筋时，需要定义钢筋的截面积、弹性模量、屈服强度等参数。
这种方法计算效率较高，但对于钢筋与混凝土之间的粘结滑移行为模拟不够精确。
将钢筋嵌入到混凝土实体单元中的方法能够更准确地考虑钢筋与混凝土之间的相互作用，但计算量相对较大。
在这种方法中，需要确保钢筋单元与混凝土单元之间的节点协调。
在钢筋混凝土建模中，还需要考虑钢筋与混凝土之间的粘结滑移。
ANSYS在钢筋混凝土梁热分析中的应用【摘要】在火灾荷载的条件下，钢筋混凝土构件内部的温度场分布，对火灾后的构件能否继续使用，具有重要的作用。
ANSYS作为大型有限元软件，在有限元分析中得到了普遍的应用.本文首先从混凝土梁截面热分析入手，然后进行混凝土构件梁整体热分析，从而比较两者在热分析中的误差，从而得出ANSYS 在热分析中方法及思路。
【关键词】ANSYS；热分析；钢筋混凝土梁Reinforced concreted beam in the application of thermal analysis with ANSYS【Abstract】With the fire load conditions, the inside temperature field distribution of concrete beam has an important role on the components. As large-scale finite element software, the finite element analysis has gained widespread application. Comparing the thermal analysis of concrete beam section with the overall thermal analysis of concrete beams, and then draw the differences and similarities, which take thermal analysis in ANSYS in the methods and ideas.【Key words】ANSYS;Thermal analysis;Reinforced concrete beam1. 前言组成钢筋混凝土梁构件的材料，在火灾荷载作用下，其热工性能和力学性能会产生明显的变化，变形也会明显增大，由于构件在受火时，体积膨胀、截面温度不均匀分布，都会使截面产生自平衡的温度应力和构件弯曲变形［1］。
论文题目：钢筋混凝土有限元分析技术在结构工程中的应用
学生姓名：***
学号：**********
学院：建筑与工程学院
2015年06月30日

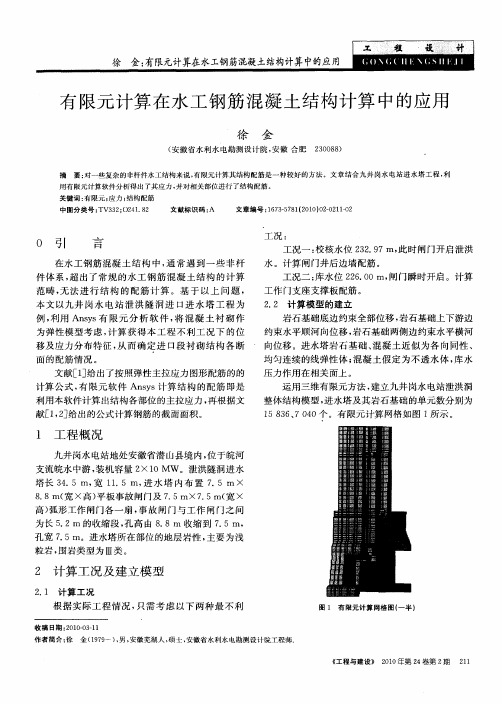

有限元分析在钢筋混凝土结构中的应用【摘要】在国内外的土木工程中，钢筋混凝土结构因具有普遍性、可靠性良好、操作简单等优点，而得到了广泛的应用。
钢筋混凝土结构是钢筋与混凝土两种性质截然不同的材料组合而成，由于其组合材料的性质较为复杂，同时存在非线性与几何线形的特征，应用传统的解析方法进行材料的分析与描述在受力复杂、外形复杂等情况下较为困难，往往不能得到准确的数据，给工程安全带来隐患。
而有限元分析方法则充分利用现代电子计算机技术，借助有限元模型有效解决了各种实际问题。
【关键词】有限元分析；钢筋混凝土结构；应用
随着计算机在工程设计领域中的广泛应用，以及非线性有限元理论研究的不断深入，有限元作为一个具有较强能力的专业数据分析工具，在钢筋混凝土结构中得到了广泛的应用。
在现代建筑钢筋混凝土结构的分析中，有限元分析方法展现了较强的可行性、实用性与精确性。
例如：在计算机上应用有限元分析法，对形状复杂、柱网复杂的基础筏板，转换厚板，体型复杂高层建筑侧向构件、楼盖，钢-混凝土组合构件等进行应力，应变分析，使设计人员更准确的掌握构件各部分内力与变形，进而进行设计，有效解决传统分析方法的不足，满足当前建筑体型日益复杂，工程材料多样化的实际情况。
但是在有限元分析方法的应用中，必须结合钢筋混凝土结构工程的实际情况，选取作为合理的有限元模型，才能保证模拟与分析结果的真实性、精确性与可靠性。
在钢筋混凝土结构工程中，非线性有限元分析的基本理论可以概括为：1）通过分离钢筋混凝土结构中的钢筋、混凝土，使其成为有限单位、二维三角形单元，钢箍离散为一维杆单元，以利于分析模型的构建；2）为了合理模拟钢筋、混凝土之间的粘结滑移关系，以及
裂缝两侧混凝土的骨料咬合作用，可以根据实际需要在钢筋、混凝土之间，以及裂缝两侧的混凝土之间设置相应的连结单元；3）结合钢筋混凝土结构的材料性质，选用与各类单元相适应的本构关系，即应力应变关系，此类关系为线性或非线性均可；4）与一般的有限元分析方法相同，非线性有限元分析也需要确定各单元的刚度矩阵，并且将其组合为钢筋混凝土结构的整体刚度矩阵，根据结构所受到的各种荷载作用与约束，计算出有限元结点的位移情况、单元应变与单元应力等。
随着荷载作用的不断加强，可以得到钢筋混凝土结构开始受荷直至完全破坏过程位移、应力、应变、裂缝的实际形成与发展情况，以及钢筋、混凝土结合面的粘结滑移，钢筋的强化与屈服，混凝土压碎破坏等数据与信息。
在钢筋混凝土结构的有限元分析中，与一般材料、结构的分析原理、方法基本相同，但是在进行钢筋混凝土结构离散化时，又具有其特殊性，其主要原因为钢筋与混凝土两种材料在性质方面存在较大的差异，所以，必须通过钢筋混凝土结构有限元模型的创建，求得各种所需的数据与信息。
目前，在国内的钢筋混凝土结构分析中，应用的有限元模型主要有：整体式、分离式、组合式。
1.整体式有限元模型。
在钢筋混凝土结构整体式有限元模型的创建中，一般是将钢筋弥散于整体单元中，并且将单元作为连续、均匀的材料。
钢筋对于整体结构的贡献，通过调整单元中各种材料力学性能参数的方式体现出来，例如：在整体式有限元模型的求解过程中，通过提高材料屈服强度及弹性模量等方式，使得钢筋对于整体结构的
贡献与作用以另外一种形式展现出来，并且得出结构综合单元的刚度矩阵，将弹性矩阵科学划分为钢筋、混凝土两部分。
采用整体式有限元模型的优点主要表现为：建模方便，分析与计算效率较高，但是不适用于钢筋分布不均匀区域进行模型创建与求解，对于钢筋内力的分析也较为困难。
2.分离式有限元模型。
其主要是将混凝土、钢筋划分成足够小的独立单元，按照混凝土、钢筋的力学性能选择相应的单元形式。
分离式有限元模型一般分为：位移协调式、界面单元式等，其中位移协调式有限元模型是通过钢筋单元与混凝土单元共用节点，其优点为建模方便，可以任意进行钢筋的布置，并且准确计算出钢筋内力。
位移协调式有限元模型的缺点则表现为：与整体式模型的建模流程复杂，而且需要综合考虑共用节点的实际位置，容易出现应力集中而造成混凝土拉坏等问题。
界面单元式有限元模型在创建中，需要考虑钢筋混凝土之间的滑移问题，通过加入特定界面的方法进一步提高分析与计算的精度。
一般是在钢筋单元、混凝土单元之间利用弹簧模型进行连接，在现代钢筋混凝土结构中由于钢筋、混凝土之间普遍具有较为理想的锚固，钢筋、混凝土之间因滑移而出现的问题相对较少，所以，在有限元模型创建中一般不需要考虑。
3.组合式有限元模型。
作为一种介于整体式与分离式之间的有限元模型，在其创建过程中假定钢筋、混凝土之间的相互粘结较为理想，不会出现相对滑移的现象。
在进行单元分析时，分别求得混凝土、钢筋对于单元刚度矩阵的贡献，从而组成一个复合单元刚度矩阵。
组合
式模型分为两种：一种是分层组合式，在横截面上分成许多混凝土层和若干钢筋层，并对截面的应变做出某些假设，这种组合方式在钢筋混凝土板、壳结构中应用较广；另一种组合方法是采用带钢筋膜的等参单元。
在混凝土的本构模型创建中，国内通常采用的混凝土本构模型有：线弹性类本构模型、非线弹性本构模型、弹塑性模型、流变学模型、内时理论、断裂力学理论、损伤力学。
在非线性有限元分析方法的应用中，必须保证混凝土本构模型创建的科学性、合理性与可行性，需要注意的问题主要表现为：1）线弹性类本构模型的创建中，作为一种最为简单、基本的混凝土材料本构模型，其变形在加载与卸载时会沿着同一直线变化，完全卸载后不会出现残余变形的现象，所以，应力与应变必须确定相应的关系，比值表示材料弹性常数，必须进行周密的分析与计算；2）非线弹性本构模型的创建中，应注意到随着应力的不断加大，变形将按照一定的规律非线性增长，刚度也会随之逐渐减小。
在卸载过程中，应变会沿着原曲线返回，不会出现残余应变的现象。
在非线弹性本构模型的应用中，应注意结合混凝土材料受力变形的特点，而各种计算公式与参数值则来自试验数据的回归分析，所以，在实际应用中必须注重试验数据的科学采集与周密计算，从而保证模型创建的效率与质量。
在钢筋、混凝土之间黏结单元的模拟中，国内工程技术人员提出了不同的黏结单元模型，例如：黏结斜杆单元、双弹簧黏结单元、斜弹簧单元、无厚度4节点（6节点）黏结单元等。
但是在黏结、滑移
关系的研究方面，分析初期仍然是采用线性关系，逐步发展为非线性关系，应结合有限元分析的特点与优势，逐步总结出一种具有代表性的应力应变曲线表达式，减少外界因素的影响和限制，进而开发出适合实际情况的计算机模式。
在钢筋混凝土结构的分析中，以往需要依靠大量的经验公式进行设计与计算，难以保证分析与计算结果的精确性，而且不能满足当前建筑体型布置的日益复杂、工程材料的多样化的实际情况。
在现代钢筋混凝土结构工程中，有限元分析方法得到了广泛的应用，特别是随着现代电子计算机技术的快速发展，使得有限元分析方法的适用范围与实际能力不断提高，在钢筋混凝土结构的设计、计算、分析与评价中发挥了重要的作用。
有限元在钢筋混凝土结构的非线性分析中的意义:1)可以在计算机模型中分别反映混凝土和钢筋材料的非线性。
2)可以考虑或模拟钢筋与混凝土之间的粘结。
3)可以在一定程度上模拟节点的构造和边界条件。
4)强大的后处理功能可以提供大量的结构反映信息,可直观的显示结构从受力到破坏的全过程。
5)可以部分代替试验,进行大量的参数分析,由于这些优点,有限元在钢筋混凝土结构的非线性分析中有着广泛的应用前景。
参考文献：
[1] 李丽文.非线性有限元在钢筋混凝土结构分析中的应用[J].中国科技信息,2006(9):10.
[2] 郑海深.有限元法在钢筋混凝土结构分析中的应用[J].山西建筑，2009，35（32）,85-86.
[3] 曹丽园，乔冠峰.钢筋混凝土梁非线性有限元分析在实际工程中的应用.科学之友，2010（35）.
[4] 刘小燕等.非线性有限元在钢筋混凝土结构分析中的应用于程序设计.长沙交通学院学报，2003，19（2），34-38.

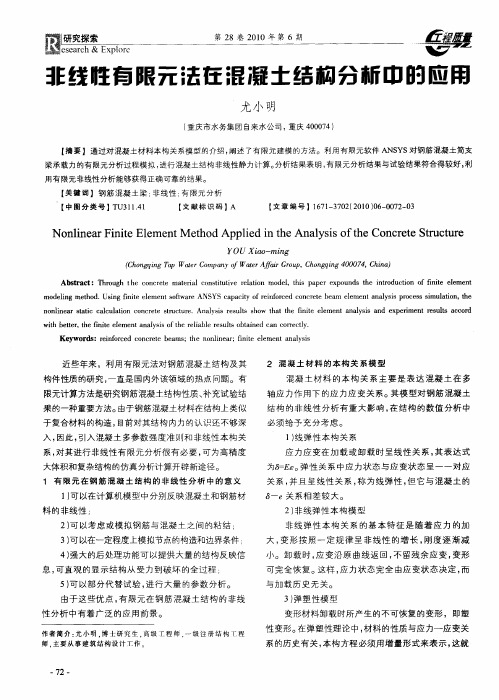

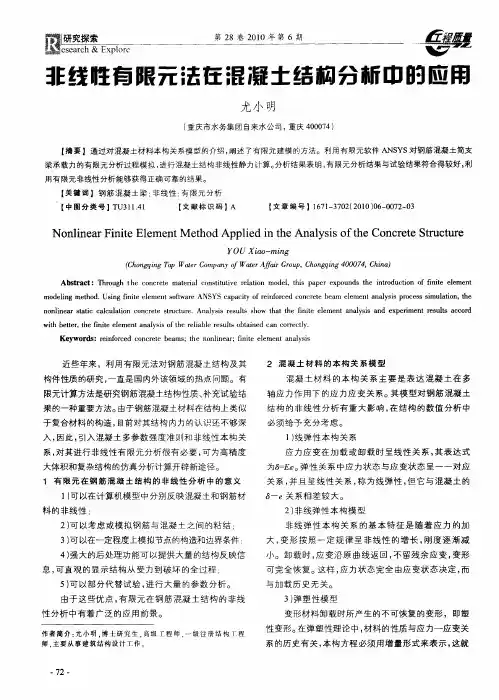

[5] 尤小明.非线性有限元法在混凝土结构分析中的应用.工程质量，2010，28（6），72-74.。
