压滤机施工方案

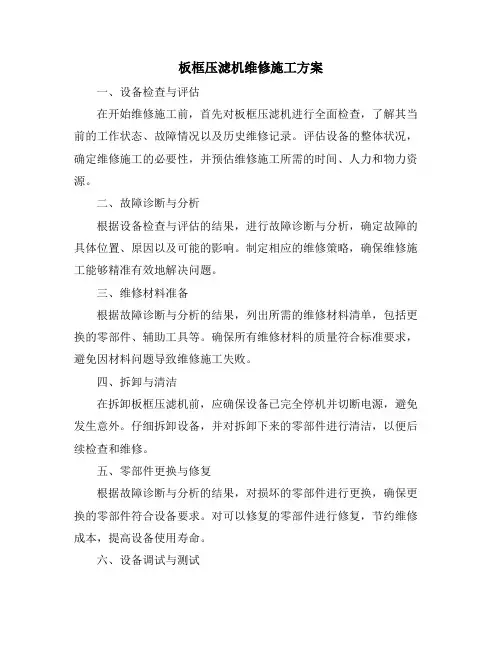

板框压滤机维修施工方案一、设备检查与评估在开始维修施工前，首先对板框压滤机进行全面检查，了解其当前的工作状态、故障情况以及历史维修记录。

评估设备的整体状况，确定维修施工的必要性，并预估维修施工所需的时间、人力和物力资源。

二、故障诊断与分析根据设备检查与评估的结果，进行故障诊断与分析，确定故障的具体位置、原因以及可能的影响。

制定相应的维修策略，确保维修施工能够精准有效地解决问题。

三、维修材料准备根据故障诊断与分析的结果，列出所需的维修材料清单，包括更换的零部件、辅助工具等。

确保所有维修材料的质量符合标准要求，避免因材料问题导致维修施工失败。

四、拆卸与清洁在拆卸板框压滤机前，应确保设备已完全停机并切断电源，避免发生意外。

仔细拆卸设备，并对拆卸下来的零部件进行清洁，以便后续检查和维修。

五、零部件更换与修复根据故障诊断与分析的结果，对损坏的零部件进行更换，确保更换的零部件符合设备要求。

对可以修复的零部件进行修复，节约维修成本，提高设备使用寿命。

六、设备调试与测试在完成零部件更换与修复后，对板框压滤机进行调试，确保其能够正常运行。

对设备进行全面测试，确保维修施工后的设备性能稳定可靠。

七、安全操作规范在维修施工过程中，应严格遵守安全操作规程，确保维修人员的人身安全。

使用合适的防护工具和防护设备，避免因操作不当导致设备损坏或人员伤亡。

八、施工质量验收在完成维修施工后，应对施工质量进行全面验收，确保维修效果符合设计要求。

对验收过程中发现的问题及时进行整改，确保设备能够正常运行并满足生产需求。

以上就是板框压滤机维修施工方案的全部内容，希望能对您的维修工作提供有益的参考和指导。

压滤机施工方案一、引言压滤机是一种用于固液分离的设备，在化工、矿山、冶金等领域有着广泛的应用。

本文将针对压滤机的施工过程进行详细介绍，包括施工前准备、施工步骤以及施工注意事项等内容，以确保压滤机的安全高效运行。

二、施工前准备在进行压滤机的施工之前，需要做好以下准备工作： - 准备施工人员：确保施工人员具备相关的操作技能和经验，并做好安全教育工作。

- 准备施工材料：包括施工所需的工具、耗材、备件等。

- 检查设备状态：对压滤机进行全面检查，确保设备处于正常工作状态。

- 制定施工计划：根据实际情况制定详细的施工计划，明确施工流程和时间安排。

三、施工步骤1. 摆放设备首先需要将压滤机移至施工现场，并确保设备在水平地面上稳固摆放。

2. 连接管路将压滤机的进料口与出料口分别连接到相关管路，确保管路畅通无阻。

3. 检查电气设备检查压滤机的电气设备是否正常，接通电源并测试设备的运行状态。

4. 调试设备启动压滤机，调试设备的各项参数，包括过滤速度、压力等，确保设备运行正常。

5. 施工操作根据工艺要求进行具体的压滤操作，监控设备的运行情况，及时调整参数。

6. 清洁维护施工结束后，需要对压滤机进行清洁和维护工作，确保设备的长期稳定运行。

四、施工注意事项•注意安全：在施工过程中要严格遵守操作规程，确保施工人员的人身安全。

•注意维护：定期对压滤机进行维护保养，延长设备的使用寿命。

•注意环保：在施工过程中要注意减少废水废气的排放，做好环保工作。

•注意质量：保证施工质量，确保设备的工作效果达到设计要求。

通过以上施工方案的实施，可以有效地提高压滤机的使用效率和工作效果，保障工程施工的顺利进行。

压滤机施工方案范文一、施工概述压滤机是一种常用的固液分离设备，在各个行业都有广泛的应用。

本次施工任务是在化工厂的过滤车间中安装一台新的压滤机设备。

施工内容包括设备基础施工、设备安装调试和相关管路连接。

二、施工准备1.确定工程施工组织及责任分工，成立施工专班。

2.编制施工方案，设计施工流程和工艺参数。

3.准备所需施工机械设备、仪器仪表及工装等。

4.安排施工现场人员，确保施工过程中的安全和质量。

三、施工过程1.设备基础施工a.按照厂房设备布局要求，确定压滤机的安装位置和基础尺寸。

b.清理施工区域，铺设场地设备保护措施。

c.依据基础图纸进行地面开挖、勘测和放线。

d.进行基础浇筑，包括混凝土搅拌、定型和养护。

e.完成基础验收，确保基础牢固、平整。

2.设备安装调试a.准备好压滤机设备及相关附件，验收设备质量。

b.安装压滤机设备，包括主体机架、过滤板、液压系统等。

c.连接电源，进行电气线路接线及接地工作。

d.安装和调试压滤机控制系统，确保各个工作部件正常运行。

e.进行设备静态与动态调试，测试设备性能和工艺参数。

f.进行设备安全检测和试运行，确保设备安全可靠。

3.相关管路连接a.根据工艺要求，连接进料管道和排放管道，确保流体通畅。

b.安装液压系统管道，进行泄漏检测和压力测试。

c.连接设备的进出口管道和配套设备，如泵站等。

d.进行管路的绝缘、防腐和固定，确保管路牢固耐用。

四、施工质量控制1.严格按照设计图纸和相关规范进行施工，确保施工质量。

2.施工过程中进行监督检验，及时发现和处理施工中的不良情况。

3.完成施工验收，确保设备安装合格。

4.做好施工记录和档案，方便后期维护和管理。

五、施工安全措施1.按照相关安全规定制定施工安全操作规程，确保施工人员的安全。

2.施工现场设置防护栏杆和警示标志，保证周围人员的安全。

3.使用安全防护工具和设备，避免施工过程中的意外事故。

4.定期对施工人员进行安全培训和交流，提高施工人员的安全意识。

压滤机安装施工方案1. 概述本文档描述了压滤机的安装施工方案。

压滤机是一种常见的固液分离设备，广泛应用于化工、制药、食品等行业。

安装施工是确保压滤机正常运行的重要环节，本文将介绍压滤机的安装位置选择、安装步骤以及相关细节注意事项。

2. 安装位置选择压滤机的安装位置选择是影响其运行效果和操作维护的关键因素之一。

在选择安装位置时应考虑以下要点：•空间要求：压滤机通常体积较大，因此需要有足够的空间进行安装和维护。

•基础坚固：安装压滤机需要将其固定在坚固的基础上，以确保其稳定运行。

•运行环境：压滤机应避免安装在潮湿、易起尘、易受震动等环境中，以免影响设备的正常运行。

•维护方便：选择位置时应确保能方便进行设备的维护和清洁。

3. 安装步骤步骤一：准备工作在进行压滤机安装之前，需要进行以下准备工作：1.确定安装位置：根据前述安装位置选择要点，选择合适的安装位置。

2.准备基础：确保选定安装位置的基础坚固，并清理基础面。

3.检查设备：检查压滤机是否完好，并清理设备表面。

步骤二：安装压滤机1.将压滤机放置在选定的安装位置上，调整位置使设备水平并与基础接触紧密。

2.使用螺栓将压滤机固定在基础上，确保设备稳固不动。

3.检查压滤机是否水平，如有需要进行微调。

4.连接管路：根据安装图纸或设备要求，连接进料管、排料管等管路。

步骤三：电气安装1.连接电源：根据压滤机的电气要求，将电源线连接到设备上。

2.检查电气系统：确保电气线路正确连接，并检查设备的电气系统运行情况。

步骤四：设备调试1.检查密封性：按照设备要求，检查压滤机的各个密封部位是否良好，并进行必要的调整。

2.检查液位指示器：确保压滤机的液位指示器准确可靠。

3.调试操作：按照设备说明书进行设备的调试操作，确保设备运行正常。

4.压滤试验：进行压滤试验，根据设备要求进行操作，并记录相关数据。

4. 注意事项在进行压滤机安装施工时，需要注意以下事项：•安全系数：在进行固定和调试工作时，确保工作人员的安全，并采取必要的防护措施。

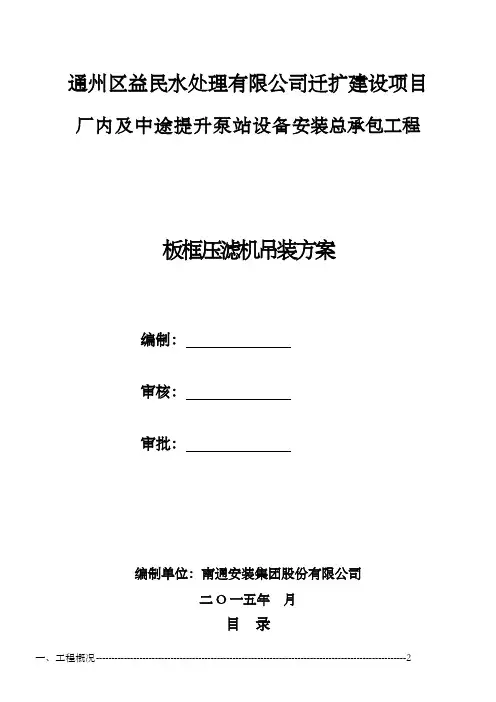

通州区益民水处理有限公司迁扩建设项目厂内及中途提升泵站设备安装总承包工程板框压滤机吊装方案编制：审核：审批：编制单位：南通安装集团股份有限公司二O一五年月目录二、编制依据---------------------------------------------------------------------------------------------------- 2三、吊装准备---------------------------------------------------------------------------------------------------- 23.1技术准备--------------------------------------------------------------------------------------------------- 2 3.2现场条件准备 -------------------------------------------------------------------------------------------- 3 3.3施工机具准备 -------------------------------------------------------------------------------------------- 33.4施工人员准备 -------------------------------------------------------------------------------------------- 4四、吊装实施---------------------------------------------------------------------------------------------------- 44.1进行试吊--------------------------------------------------------------------------------------------------- 4 4.2设备吊装--------------------------------------------------------------------------------------------------- 5 4.2.1吊装布置------------------------------------------------------------------------------------------------- 5 4.2.2设备吊装------------------------------------------------------------------------------------------------- 54.2.3设备就位和收尾工作 -------------------------------------------------------------------------------- 6五、吊装安全注意事项--------------------------------------------------------------------------------------- 6六、选用设备复核计算书------------------------------------------------------------------------------------ 86.1选用汽车吊复核 ----------------------------------------------------------------------------------------- 8 6.2选用钢丝绳复核 ----------------------------------------------------------------------------------------- 9一、工程概况通州区益民水处理有限公司迁扩建设项目污泥脱水机房内有三台板框压滤机需吊装就位，目前污泥脱水机房主体及侧墙已全部施工完成，仅剩脱水机房顶部供板框压滤机的吊装。

一、工程概况本工程为某工厂压滤机管道安装工程，主要涉及管道的预制、安装、焊接、试压、吹扫与清洗等环节。

工程地点位于某工厂内，工程规模较大，施工周期约一个月。

二、编制依据1. 《工业管道工程施工及验收规范》GB50235-20102. 《现场设备、工业管道焊接工程施工及验收规范》GB50236-20103. 工程设计图纸及相关技术文件三、施工准备1. 人员组织：成立管道安装施工小组，明确各成员职责，确保施工顺利进行。

2. 材料准备：根据工程图纸及施工方案，提前采购管材、管件、阀门、焊接材料等，并进行检验。

3. 工具准备：准备施工所需的工具，如扳手、锯条、电焊机、试压泵等。

四、施工工艺1. 管道预制（1）根据设计图纸，确定管道的规格、材质、长度等参数。

（2）根据现场实际情况，调整管道长度，确保管道在安装过程中方便施工。

（3）对管材进行切割、弯曲、焊接等处理，确保管道预制质量。

2. 管道安装（1）按照设计图纸，将预制好的管道进行安装，确保管道位置、方向、间距等符合要求。

（2）安装管道支座，确保管道固定牢固。

（3）连接管道与压滤机、阀门等设备，确保连接严密。

3. 焊接（1）按照焊接规范，选用合适的焊接方法（如电弧焊、气焊等）。

（2）焊接过程中，注意控制焊接电流、焊接速度等参数，确保焊接质量。

（3）焊接完成后，对焊缝进行检查，发现缺陷及时进行返修。

4. 试压（1）对安装完成的管道进行试压，试验压力应符合设计要求。

（2）试压过程中，观察管道是否有泄漏现象，如有泄漏，及时进行处理。

5. 吹扫与清洗（1）使用压缩空气或氮气对管道进行吹扫，清除管道内的杂质。

（2）对管道进行清洗，确保管道内无残留物质。

五、质量保证措施1. 严格控制材料质量，确保管材、管件、阀门等符合设计要求。

2. 严格执行焊接规范，确保焊接质量。

3. 加强施工现场管理，确保施工过程安全、有序。

4. 对施工过程进行监督，确保施工质量符合设计要求。

六、安全保证措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。

压滤机施工方案范文一、工程概述压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、冶金、石油、煤炭等行业。

本施工方案旨在介绍压滤机的施工过程，确保施工质量和安全。

二、施工准备1.制定详细的施工计划，包括施工步骤、施工顺序、施工任务分配等。

2.准备所需的施工机械设备和工具，如起重机械、焊接设备、电动工具等。

3.组织专业技术人员对施工现场进行勘测，确认施工条件和安全措施。

4.制定施工组织设计，确定施工现场布置和交通组织。

三、施工步骤1.基础施工：按照设计要求进行基础开挖、模板制作、钢筋绑扎和混凝土浇筑等工作，确保基础牢固。

2.设备安装：将压滤机设备部分安装在基础上，包括支架、滤板、液压系统等。

安装前要检查设备的完整性和质量。

3.管道连接：根据设计要求进行设备管道的连接，包括进料管、排料管、冲洗管等。

连接前要进行泄漏测试和压力测试。

4.电气安装：安装压滤机的电气系统，包括电控箱、电缆、开关等。

安装前要检查电气设备的质量和线路是否接地。

5.设备调试：对已安装的压滤机设备进行调试和试运行，确保设备正常运转和工作效果。

6.安全验收：对施工现场进行安全验收，检查施工过程中的安全措施和设备是否符合相关标准和规范。

四、安全措施1.施工现场要设立明显的安全警示标志和围挡，禁止非施工人员进入施工区域。

2.在压滤机设备安装过程中，要使用专业的起重机械进行操作，确保安全。

3.对施工人员进行必要的安全教育和培训，确保施工人员了解相关标准和规范。

4.施工现场要经常清理，保持整洁，防止杂物对施工造成影响。

5.对压滤机设备进行定期检查和维护，确保设备的安全性能和工作效果。

五、施工质量控制1.施工过程中要进行严格的质量控制，对关键节点进行重点检查和记录。

2.对施工材料进行质量把关，保证施工材料的合格性和稳定性。

3.对施工现场进行质量检查，包括基础的平整度和垂直度、管道连接的严密性等。

4.对压滤机设备进行试运行，检查设备的运行稳定性和工作效果。

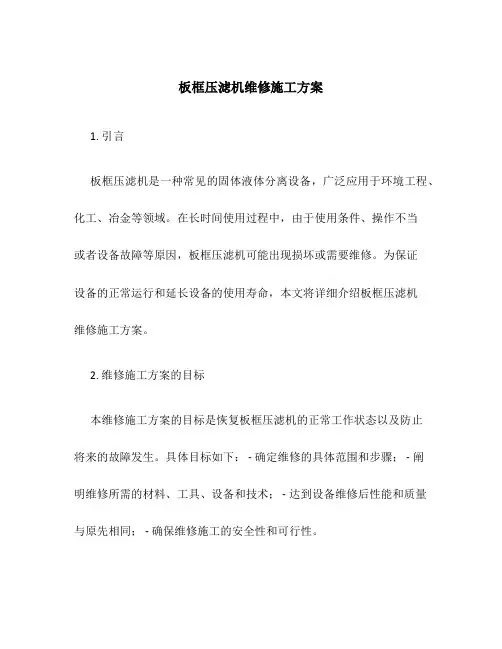

板框压滤机维修施工方案1. 引言板框压滤机是一种常见的固体液体分离设备，广泛应用于环境工程、化工、冶金等领域。

在长时间使用过程中，由于使用条件、操作不当或者设备故障等原因，板框压滤机可能出现损坏或需要维修。

为保证设备的正常运行和延长设备的使用寿命，本文将详细介绍板框压滤机维修施工方案。

2. 维修施工方案的目标本维修施工方案的目标是恢复板框压滤机的正常工作状态以及防止将来的故障发生。

具体目标如下： - 确定维修的具体范围和步骤； - 阐明维修所需的材料、工具、设备和技术； - 达到设备维修后性能和质量与原先相同； - 确保维修施工的安全性和可行性。

3. 维修前准备工作在进行板框压滤机维修之前，需要完成以下准备工作：3.1 确定维修范围和步骤根据设备故障的具体情况，确定维修范围和步骤。

维修范围可能包括清洁、更换零件、修复焊接等等。

维修步骤应该按照先后顺序清晰地列出，并确定所需的材料、工具和设备。

3.2 准备所需材料、工具和设备根据维修范围和步骤，准备所需的材料、工具和设备。

例如，如果需要更换零件，需提前准备好合适的替换零件；如果需要焊接，需准备好焊接机和焊接材料。

3.3 确保施工现场的安全在维修前，需要确保施工现场的安全。

清理现场，清除杂物和危险物，标示出相关的安全警示牌，确保施工人员的安全。

4. 维修步骤4.1 清洁和检查首先，对板框压滤机进行清洁和检查。

清洁可以去除设备表面的污物，检查可以帮助确定设备是否有损坏或需要更换的零件。

4.2 更换零件根据检查的结果，如果需要更换零件，按照维修步骤进行更换。

注意，更换零件时需要按照设备的规格和要求进行操作，确保其与原零件相匹配。

4.3 修复焊接如果板框压滤机的焊接部分损坏，需要进行修复焊接。

根据具体情况，选择合适的焊接方法和材料，进行焊接修复。

4.4 安装和测试在维修完成后，进行板框压滤机的安装和测试。

确保设备安装正确，并进行必要的测试，以验证设备的工作状态和性能。

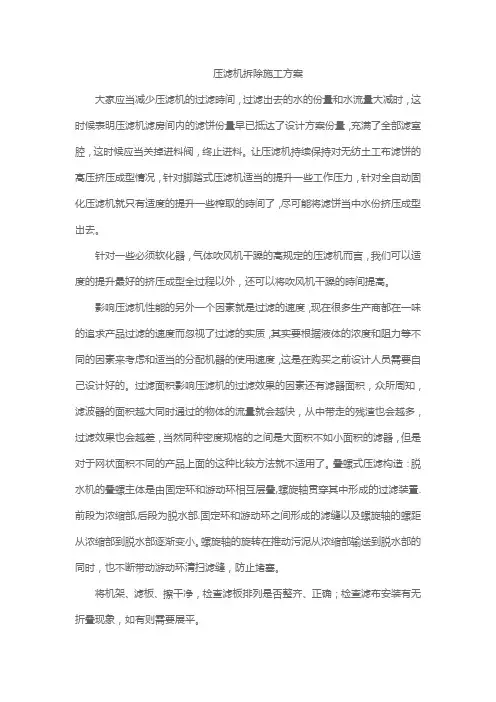

压滤机拆除施工方案大家应当减少压滤机的过滤時间，过滤出去的水的份量和水流量大减时，这时候表明压滤机滤房间内的滤饼份量早已抵达了设计方案份量，充满了全部滤室腔，这时候应当关掉进料阀，终止进料。

让压滤机持续保持对无纺土工布滤饼的髙压挤压成型情况，针对脚踏式压滤机适当的提升一些工作压力，针对全自动固化压滤机就只有适度的提升一些榨取的時间了，尽可能将滤饼当中水份挤压成型出去。

针对一些必须软化器，气体吹风机干躁的高规定的压滤机而言，我们可以适度的提升最好的挤压成型全过程以外，还可以将吹风机干躁的時间提高。

影响压滤机性能的另外一个因素就是过滤的速度，现在很多生产商都在一味的追求产品过滤的速度而忽视了过滤的实质，其实要根据液体的浓度和阻力等不同的因素来考虑和适当的分配机器的使用速度，这是在购买之前设计人员需要自己设计好的。

过滤面积影响压滤机的过滤效果的因素还有滤器面积，众所周知，滤波器的面积越大同时通过的物体的流量就会越快，从中带走的残渣也会越多，过滤效果也会越差，当然同种密度规格的之间是大面积不如小面积的滤器，但是对于网状面积不同的产品上面的这种比较方法就不适用了。

叠螺式压滤构造：脱水机的叠螺主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置.前段为浓缩部,后段为脱水部.固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。

螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时，也不断带动游动环清扫滤缝，防止堵塞。

将机架、滤板、擦干净，检查滤板排列是否整齐、正确；检查滤布安装有无折叠现象，如有则需要展平。

压滤机拆除施工方案叠螺式压滤工作原理：1、浓缩：当螺旋推动轴转动时，设在推动轴外围的多重固活叠片相对移动，在重力作用下，水从相对移动的叠片间隙中滤出，实现快速浓缩。

2、脱水：经过浓缩的污泥随着螺旋轴的转动不断往前移动；沿泥饼出口方向，螺旋轴的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩；在出口处背压板的作用下，内压逐渐增强，在螺旋推动轴依次连续运转推动下，污泥中的水分受挤压排出，滤饼含固量不断升高，最终实现污泥的连续脱水。

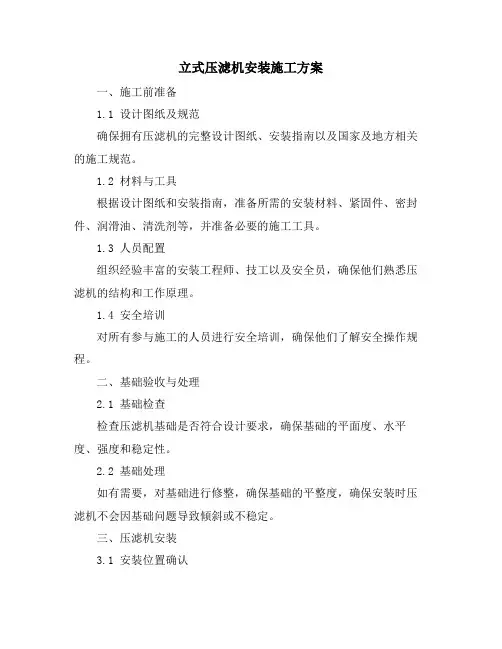

立式压滤机安装施工方案一、施工前准备1.1 设计图纸及规范确保拥有压滤机的完整设计图纸、安装指南以及国家及地方相关的施工规范。

1.2 材料与工具根据设计图纸和安装指南，准备所需的安装材料、紧固件、密封件、润滑油、清洗剂等，并准备必要的施工工具。

1.3 人员配置组织经验丰富的安装工程师、技工以及安全员，确保他们熟悉压滤机的结构和工作原理。

1.4 安全培训对所有参与施工的人员进行安全培训，确保他们了解安全操作规程。

二、基础验收与处理2.1 基础检查检查压滤机基础是否符合设计要求，确保基础的平面度、水平度、强度和稳定性。

2.2 基础处理如有需要，对基础进行修整，确保基础的平整度，确保安装时压滤机不会因基础问题导致倾斜或不稳定。

三、压滤机安装3.1 安装位置确认按照设计图纸确定压滤机的安装位置，标记出中心点、高度等关键参数。

3.2 设备就位使用吊车或叉车将压滤机平稳放置到预定位置，注意保护设备表面，避免刮擦。

3.3 水平调整使用水平尺和调整垫铁，确保压滤机水平放置，误差不超过规定值。

3.4 紧固件安装按照图纸要求，安装所有紧固件，确保连接牢固可靠。

四、液压系统安装4.1 管路布局根据设计图纸，进行液压管路的布局，确保管路走向合理，便于维护。

4.2 管件连接使用合适的管接头和密封件，按照规定的扭矩进行连接，确保液压管路不泄露。

4.3 油箱安装安装油箱，确保油箱清洁，并连接好进出油管路。

4.4 液压系统测试在全部安装完毕后，对液压系统进行测试，确保系统无泄露，工作正常。

五、电气系统安装5.1 电缆布线按照设计图纸进行电缆布线，确保电缆走向合理，标识清晰。

5.2 电器元件安装安装电器元件，包括电机、控制柜、传感器等，确保安装位置正确，接线无误。

5.3 接地保护确保电气系统接地良好，符合电气安全要求。

5.4 电气系统测试在安装完成后，进行电气系统测试，确保系统工作正常，无安全隐患。

六、设备调试6.1 空载试车在无负载状态下启动压滤机，检查各部件运行是否平稳，无异常声响。

板框压滤机施工方案目录目录 0一、工程概况 (1)二、编制依据及采用标准 (5)2.1编制依据 (1)2.2采用的标准 (2)三．施工条件 (2)四．施工方法 (2)4.1 技术准备 (2)4.2基础验收 (2)4.3 基准点和基准线的设定 (3)4.4垫铁的安装 (3)4.5设备安装 (3)五、劳动力安排及施工机具 (10)5.1劳动力计划 (10)六、质量保证体系及措施 (11)6.1质量保证体系 (11)6.2质量保证措施 (11)七、安全保证体系及措施 (12)7.1安全保证体系 (12)7.2安全保证措施 (12)八、应急救援预案 (13)8.1应急救援预案的任务和目标 (13)8.2适用范围 (13)8.3联络方式 (14)8. 4应急救援组织的职责 (14)8.5应急措施： (20)一、工程概况本工程为xxxx集团废水回用系统深化改造工程项目。

本工程设备为废水回用系统，主要设备包括反渗透装置、超滤装置、纳滤装置、石灰碳酸钠投加装置、厢式板框压滤机、风机、普通水泵、高压水泵、电动葫芦等；非标设备包括多介质过滤器、膜架等。

二、编制依据及采用标准2.1编制依据（1）招标文件、有关技术文件（2）（3）厂家随机图纸。

（4）附图、技术文件及答疑纪要，相关国家和有关地区标准图集，现场实地勘察情况。

（5）国家及地方、行业现行有关施工及验收规范、技术规程、质量检验评定标准。

（6）我公司内部有关管理文件及我公司现有施工生产能力。

（7）我公司承建类似工程项目的经验及总结。

2.2采用的标准（1）三．施工条件3.1 施工图纸，技术资料到齐；3.2 基础施工结束，基础尺寸及预留螺栓孔位置符合图纸及规范要求；3.3 设备运抵现场后，应按设备装箱单清点零件、部件和配套件并应齐全，做好开箱记录；3.4 施工人员到位，熟悉图纸资料，施工用材料、机具准备就绪。

四．施工方法4.1 技术准备施工技术人员和施工人员要认真熟悉图纸和技术资料，明确施工工艺，必须进行图纸自审、会审，编制施工作业设计及安全措施；对各种施工机具，测量仪器、仪表、材料要提前准备，对机具、量具进行检验维护。

压滤机改造初步方案
根据厂部要求，对车间压滤机进行改造，取消压风改用泵进浆，实现节能降耗。

根据生产现场实际情况，在不影响生产的前提下，拟定如下改造方案。

一、总体要求：
1、7台压滤机全部更换，新上三台过滤面积160平方的压滤机。

2、压滤机选用景津集团的程控隔膜压滤机。

3、为不影响生产，逐台更换，先改造一台。

二、具体改造方案：
1、先拆除7号压滤机，把7#压滤机卸料口补平，为后面安排施工提供场地。

2、在新压滤机到位的情况下，拆除6#压滤机、料罐、管道等，并及时清理场地。

3、压滤机南北方向摆放，压滤机控制柜端放在北面，进浆端放在南面。

4、根据压滤机安装图和四楼楼板砼结构图，把原基础破除，捣制新基础，控制柜端端板基础落梁，由于进浆端端板落在楼板上，考虑压滤机的载荷，采取在楼面上加梁的方法解决，（由设计室出图）。

5、对现有的卸渣口进行改局部改造，渣口宽度不变，长度方向根据新压滤机落料坑（渣口）尺寸要求，破除楼板加长，渣斗的长度方向做斜坡，便于下渣。

6、压滤机安装时采取整体吊装到位，吊装时，拆除南墙，待压滤
机落位后，再重砌砖墙。

7、进浆泵重新选型，泵基础根据现场位置情况和新压滤机进浆口位置以及高位槽等因素综合考虑后再定位。

压滤机施工方案范文一、施工概述压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等行业。

本施工方案旨在介绍压滤机的施工流程、主要工作内容和施工注意事项。

二、施工流程1.前期准备工作（1）确定施工地点，保证施工场地平整，并具备安全通畅的条件。

（2）购买或租赁所需的压滤机设备，并保证设备符合相关标准和要求。

（3）组织人员，包括工程师、技术人员和操作人员，确保施工人员具备相应的经验和技能。

2.设备安装（1）根据设备图纸，将各个部件依次安装到指定位置上，确保设备的结构牢固可靠。

（2）安装好各个部件后，进行设备连接，包括电气连接、水源连接和管道连接等。

（3）针对设备的强度和稳定性进行检查，确保设备能够正常工作。

3.管道安装（1）根据施工方案和设计要求，绘制出管道的布置图，并将其标注到施工现场。

（2）使用合适的工具和设备，将各个管道进行切割、焊接、固定和连接。

（3）在管道安装完毕后，进行压力测试和泄漏测试，确保管道的质量达到要求。

4.电气安装（1）根据电气图纸和设计要求，进行电气线路的布置和接线。

（2）安装好电气线路后，进行电气设备的连接和调试，确保电气设备能够正常运行。

（3）验收电气线路和设备的安全性和可靠性，并进行相应的记录。

5.通水试运行（1）在设备安装完毕后，进行通水试运行，检查设备的各项功能和性能是否正常。

（2）根据设备的操作说明书进行操作，对设备进行调试和优化。

（3）根据试运行结果，确定设备是否达到设计要求，如有不符合要求的地方，及时进行调整和改善。

6.完工验收和技术交底（1）对施工的各个方面进行全面检查和验收，包括设备安装质量和相关附件的完整性等。

（2）对施工过程中的技术要点和关键问题进行交底，确保相关人员熟悉设备的操作和维护。

（3）整理施工记录和相关资料，形成完整的施工档案。

三、施工注意事项1.安全第一，严格按照相关安全规范操作，确保施工人员的人身安全。

2.严格按照设计要求和施工方案操作，确保施工的质量和效果。

板框（箱式、带式等）压滤机安装施工工艺标准QB-CNCECJ21502-20061 适用范围本工艺标准适用于带式压滤机，箱式（或室式）压滤机和板框式压滤机的安装。

2 施工准备2.1 技术准备2.1.1 施工技术资料2.1.1.1 设计资料（施工图、设计说明及技术规定等）。

2.1.1.2 随机技术资料（使用安装说明书、产品质量证明书、设备装箱单等）2.1.2 现行施工标准规范2.1.2.1《混凝土结构工程施工质量验收规范》 GB50204 2.1.2.2《机械设备安装工程施工及验收通用规范》 GB50231 2.1.2.3《厢式压滤机和板框压滤机技术条件》 JB/T4333 2.1.2.4《污泥脱水用带式压滤机》 CJ/T31 2.1.2.5《石油化工施工安全技术规程》 SH3505 2.1.2.6《施工现场临时用电安全技术规范》 JGJ462.1.3 施工方案2.1.3.1《压滤机施工技术方案》2.2 作业人员2.3 设备的检查、验收、存放、保管2.3.1设备的开箱检查、验收：设备的开箱检查在建设单位、监理单位、设备制造与供货厂商、施工单位等有关人员参加下，按下列项目进行检查，并做好开箱验收记录：2.3.1.1 箱号、箱数以及包装情况；2.3.1.2 设备名称、型号和规格；2.3.1.3 装箱清单、设备技术文件、资料及专用工具；2.3.1.4 设备有无缺损件、表面有无损坏和锈蚀等；金属辊表面的镀层或涂层应均匀，牢固，耐蚀，耐磨，衬胶的金属辊其胶层与金属表面应紧密贴合、牢固、不得脱落。

2.3.2 设备的存放、保管：设备的保管由专人负责。

存放在露天仓库的设备采用道木或专用垫块进行垫高，并采用帆布或防雨布进行覆盖。

其零部件和专用工具进行标识存放于室内仓库，同时应采取防变形、防锈蚀措施。

2.3.3 到货设备及其附件，必须附有出厂合格证明书、装箱单和使用说明书等技术文件。

2.4 主要施工机具2.4.1 主要施工机械：汽车起重机、焊机、空压机等2.4.2 主要施工工具：活动扳手、套筒扳手、千斤顶、剪子、锯弓、手锤、扁錾、台虎钳、大锤、链式手葫芦、索具、卸扣和轧头、钢钎撬棍等。

铜仁市漩水湾污水处理扩建工程厂区设备购置及安装工程大型设备吊装（板框压滤机）方案编制：审核：批准：贵州建工集团第四建筑工程有限责任公司2016年8月8日一、工程概况及编制依据1.1、工程概况：铜仁市旋水湾污水处理扩建工程厂区设备购置及安装工程，本工程污水处理能力为3万吨/日，一期污水处理能力为5万吨/日，如今两期污水生产而产生的污泥均由现在的脱泥系统处理。

现厂区内的主要设备均（除板框压滤机外）已安装完成，部份设备已调试完成并已投入使用。

因压滤机外形尺寸较大，重量较重，其规格为长9.4m×宽3.2m×高3.2m，总重量38t（含压泥板），同时该设备安装位置位于脱水机房二楼（层高为6m），在二楼3.7m（±9.7m）的位置有一道混凝土梁(800*500mm)，且脱水机房现已封顶（脱水机房顶标高为14.5m），吊装高度仅为2.5m，吊装作业空间严重受到限制。

脱泥机房配套的行车起重重量为5吨（设备重量约为30吨），二楼的楼板均已浇筑完成（也不能从一楼吊运至二楼），按常规吊装不能进行施工，为此需设置临时钢结构对压滤机进行转运，故板框压滤机的吊装就位已成为本工程的难点，为确保板框压滤机能够安全顺利的完成吊装就位，我施工单位特编制本方案。

1.2、设备机组简介：现场安装的板框压滤机型号为：XAKG250/1500-U，过滤面积：250㎡，采用液压压紧方式，过滤压力为0.8MPa，压榨压力为1.5MPa，滤室数为64个，滤室容积为5010L。

1.3、各参建单位1.4.1设备随机资料：总装图及部件分装图、明书；1.4.2《机械设备安装工程施工及验收通用规范》GB50231-2009；1.4.3《钢结构工程施工及验收规范》GB50205-95；1.4.4《大型设备吊装施工工艺》SG/T3515-2003；1.4.5《起重吊运指挥信号》GB5082-85；1.4.6《建筑钢结构焊接规程》JGJ81-91；1.4.7设计施工图纸。
