842 设备(线路)电气性能测试记录

电气线路绝缘强度测试记录一、测试目的二、测试对象本次测试对象是公司A楼的电气线路，包括楼层间的主线路及分支线路，总长度约为1000米。

三、测试仪器本次测试使用的仪器有：1.高压测试仪：用于进行高压绝缘测试，测试范围为0-1000V；2.绝缘电阻测试仪：用于测量线路的绝缘电阻值。

四、测试方法1.测试前，确认测试仪器的状态良好，并进行仪器校准。

2.对每个测试点进行测试，测试过程中仪器的钳夹应牢固夹紧测试点。

3.高压绝缘测试：将高压测试仪的探头分别连接于待测线路的正负两极，设定测试电压为500V，测试持续时间为1分钟，记录测试结果。

4.绝缘电阻测试：将绝缘电阻测试仪的电极分别连接于待测线路的正负两极，进行绝缘电阻测量，记录测试结果。

五、测试结果记录测试点测试电压(V) 测试时间(min) 测试电流(A) 绝缘电阻(MΩ)150010.110250010.220350010.115450010.325550010.230...............六、测试结论根据测试结果，本次电气线路绝缘强度测试表明，待测线路的绝缘性能满足安全要求，未发现绝缘性能不合格的情况。

综合测试结果，线路的绝缘电阻值范围在10MΩ以上，高于标准要求的5MΩ，说明绝缘性能良好。

测试中未发现漏电、短路等异常现象，线路运行安全稳定。

七、测试建议1.定期进行电气线路的绝缘强度测试，保持设备及线路的绝缘性能良好，减少安全事故的发生。

2.执行防止线路潮湿、温度过高等因素影响绝缘强度的措施，提高绝缘性能的稳定性。

3.如发现线路存在绝缘性能不良情况，及时进行维修或更换。

八、备注。

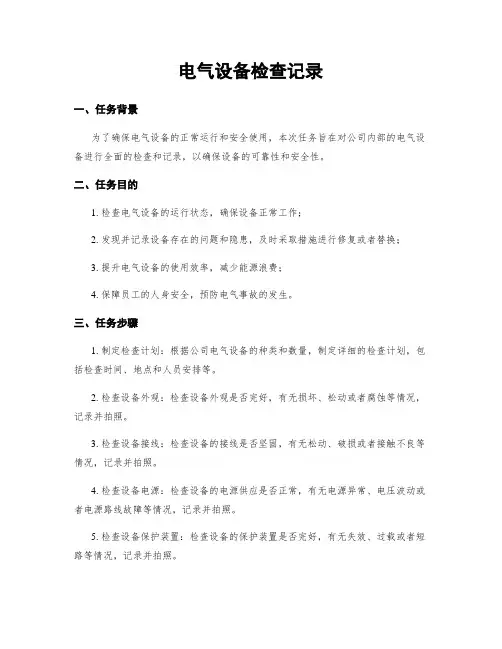

电气设备检查记录一、任务背景为了确保电气设备的正常运行和安全使用，本次任务旨在对公司内部的电气设备进行全面的检查和记录，以确保设备的可靠性和安全性。

二、任务目的1. 检查电气设备的运行状态，确保设备正常工作；2. 发现并记录设备存在的问题和隐患，及时采取措施进行修复或者替换；3. 提升电气设备的使用效率，减少能源浪费；4. 保障员工的人身安全，预防电气事故的发生。

三、任务步骤1. 制定检查计划：根据公司电气设备的种类和数量，制定详细的检查计划，包括检查时间、地点和人员安排等。

2. 检查设备外观：检查设备外观是否完好，有无损坏、松动或者腐蚀等情况，记录并拍照。

3. 检查设备接线：检查设备的接线是否坚固，有无松动、破损或者接触不良等情况，记录并拍照。

4. 检查设备电源：检查设备的电源供应是否正常，有无电源异常、电压波动或者电源路线故障等情况，记录并拍照。

5. 检查设备保护装置：检查设备的保护装置是否完好，有无失效、过载或者短路等情况，记录并拍照。

6. 检查设备运行状态：对设备进行运行测试，检查设备的运行状态是否正常，有无异常声音、振动或者过热等情况，记录并拍照。

7. 检查设备的接地情况：检查设备的接地是否良好，有无接地线松动、断裂或者接地电阻过大等情况，记录并拍照。

8. 检查设备的维护记录：查阅设备的维护记录，了解设备的维护情况和维修历史，记录并拍照。

9. 汇总检查结果：根据检查记录和拍摄的照片，对设备存在的问题和隐患进行分类和整理，编制检查报告。

四、任务成果1. 检查报告：根据检查记录和照片，编制详细的检查报告，包括设备的基本信息、存在的问题和隐患、建议的改进措施等。

2. 维修计划：根据检查结果，制定设备维修计划，明确维修的优先级和时间安排，确保设备及时修复或者替换。

3. 安全意识培训：根据检查发现的问题和隐患，开展相关的安全意识培训，提高员工对电气设备安全的认知和应对能力。

五、任务注意事项1. 安全第一：在进行检查过程中，务必注意个人安全，佩戴必要的防护装备，遵守相关安全操作规程。

综合布线系统工程电气性能测试记录1.项目信息项目编号：*****测试日期：****测试地点：****2.测试设备2.1电缆测试仪器-型号：****-序列号：****2.2网线测试仪器-型号：****-序列号：****3.测试目的通过电气性能测试，评估综合布线系统的质量和性能，确保其符合设计要求和标准。

4.测试内容4.1电缆测试-对所有安装的电缆进行长度测量，确保其符合设计要求。

-对电缆的电阻进行测试，以验证其电气性能。

-对电缆的绝缘电阻进行测试，以确保其安全性能。

-对电缆的电感进行测试，评估其对信号传输的影响。

4.2网线测试-对所有安装的网线进行长度测量，确保其符合设计要求。

-对网线的正向和反向传输性能进行测试，验证其对数据传输的支持能力。

-对网线的串扰和噪声进行测试，评估其对信号质量的影响。

-对网线的延迟进行测试，以验证其对实时传输的支持能力。

5.测试步骤5.1电缆测试5.1.1使用电缆测试仪器对安装好的电缆进行长度测量。

5.1.2使用电缆测试仪器对电缆的电阻进行测试，并记录测试结果。

5.1.3使用电缆测试仪器对电缆的绝缘电阻进行测试，并记录测试结果。

5.1.4使用电缆测试仪器对电缆的电感进行测试，并记录测试结果。

5.2网线测试5.2.1使用网线测试仪器对安装好的网线进行长度测量。

5.2.2使用网线测试仪器对网线的正向和反向传输性能进行测试，并记录测试结果。

5.2.3使用网线测试仪器对网线的串扰和噪声进行测试，并记录测试结果。

5.2.4使用网线测试仪器对网线的延迟进行测试，并记录测试结果。

6.测试结果与评价6.1电缆测试结果-电缆长度符合设计要求。

-电缆电阻在允许范围内，电气性能良好。

-电缆绝缘电阻在允许范围内，安全性能良好。

-电缆电感对信号传输影响很小。

6.2网线测试结果-网线长度符合设计要求。

-网线的正向和反向传输性能符合标准，支持良好的数据传输。

-网线的串扰和噪声在允许范围内，信号质量良好。

电气线路绝缘强度测试记录完整版年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日电气线路绝缘强度测试记录GD□□工程名称分项工程名称施工单位工作电压220V测量时温度32℃施工执行标准名称及编号GB503032002 建筑电气安装工程质量验收规范设备线路名称A-BB-CC-AA-NB-NC-NA-PEB-PEC-PEN-PE 室内照明箱AL至N1回路11090100室内照明箱AL至N2回路959075室内照明箱AL至N3回路908095AL1照明箱至N1梯间照明957575AL2照明箱至N2公共走廊照明908585室内照明箱AL至N1回路809085室内照明箱AL至N2回路8011090室内照明箱AL至N3回路809575安装单位检查评定结果专业工长（施工员）测试人员经测试，线路绝缘良好，符合设计要求及施工验收规范规定、项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日电气线路绝缘强度测试记录GD□□工程名称分项工程名称施工单位工作电压220V测量时温度32℃施工执行标准名称及编号GB50303—2002 建筑电气安装工程质量验收规范设备线路名称A-BB-CC-AA-NB-NC-NA-PEB-PEC-PEN-PE室内照明箱AL至N1回路9010090室内照明箱AL至N2回路909070室内照明箱AL至N3回路1109595AL1照明箱至N1梯间照明959080AL2照明箱至N2公共走廊照明958565室内照明箱AL至N1回路8010070室内照明箱AL至N2回路859585室内照明箱AL 至N3回路908575安装单位检查评定结果专业工长（施工员）测试人员经测试，线路绝缘良好，符合设计要求及施工验收规范规定、项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日。

电气工程系统功能测定及设备调试记录4.4.4.1 通信网络系统Ⅰ基本要求和内容（1）通信网络系统功能检测记录包括通信系统（电话交换机系统、会议电视系统及接入网设备）、卫星数字及有线电视系统、公共广播与紧急广播系统等。

（2）通信系统程控电话交换设备功能检测应进行可靠性、障碍率、性能检测、中继检测、接通率检测、故障诊断等功能检测。

检测结果应符合《程控电话交换设备安装工程验收规范》YD5077等规范规定及合同要求。

（3）会议电视系统应进行信道检测、系统效果质量检测及监测管理功能检测。

检测结果应符合《会议电视系统工程验收规范》YD5033等规范规定及合同要求。

（4）接入网设备应进行线路、接口、传输性能及功能等检测。

（5）卫星数字及有线电视系统应进行系统质量的主观评价和客观检测。

图像质量损伤的主观评价项目表中每项参数应达到五级损伤制标准中4级以上标准，客观检测结果应符合设计要求和《有线电视系统技术规范》GB50200等规范的规定。

（6）公共广播与紧急广播系统应进行系统的放声系统分布、音质音量检测、音响效果评价、功能检测（业务内容、消防联动、分区控制等）及设计和合同要求的其它内容等功能检测。

（7）各子系统应做好检测记录，检测结果应填写在质控（智）表4.4.4－1上，并填写系统检测汇总表，见质控（智）表4.4.4－2。

Ⅱ核查办法（1）核查检测记录是否符合设计要求、产品说明和规范规定。

（2）核查检测记录是否存在缺漏的项目和部位，各项功能检测的项目、内容、结果是否符合设计要求和规范规定。

（3）核查检测过程发现问题是否有处理，处理结果是否符合要求。

（4）核查检测记录是否真实，签证是否齐全。

Ⅲ核定原则凡出现下列情况之一，本项目核定为“不符合要求”。

（1）无应提交的检测记录。

（2）通信系统性能指标检测不符合设计要求和规范规定。

（3）卫星及有线电视系统质量的主观评价或客观检测不符合设计要求或规范规定。

（4）公共广播与紧急广播系统的系统检测不符合设计要求和规范规定。

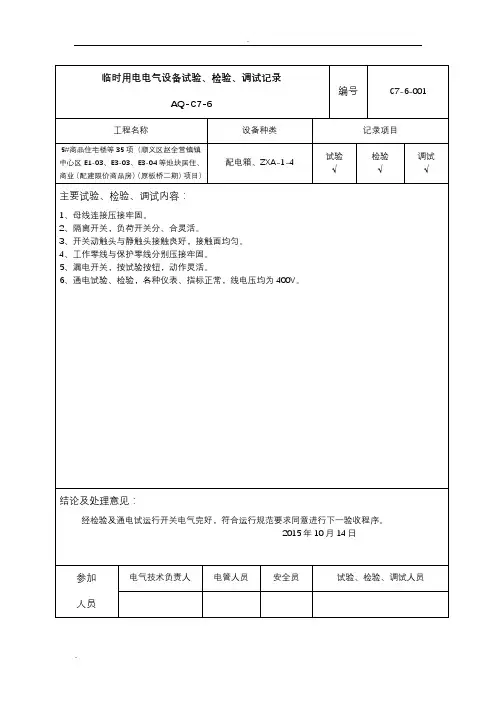

临时用电电气设备试验、检验、调试记录AQ-C7-6编号C7-6-001 工程名称设备种类记录项目5#商品住宅楼等35项（顺义区赵全营镇镇中心区E1-03、E3-03、E3-04等地块居住、商业（配建限价商品房）（原板桥二期）项目）配电箱、ZXA-1-4试验√检验√调试√主要试验、检验、调试内容：1、母线连接压接牢固。

2、隔离开关，负荷开关分、合灵活。

3、开关动触头与静触头接触良好，接触面均匀。

4、工作零线与保护零线分别压接牢固。

5、漏电开关，按试验按钮，动作灵活。

6、通电试验、检验，各种仪表、指标正常，线电压均为400V。

结论及处理意见：经检验及通电试运行开关电气完好，符合运行规范要求同意进行下一验收程序。

2015年10月14日参加人员电气技术负责人电管人员安全员试验、检验、调试人员临时用电电气设备试验、检验、调试记录AQ-C7-6编号C7-6-002 工程名称设备种类记录项目5#商品住宅楼等35项（顺义区赵全营镇镇中心区E1-03、E3-03、E3-04等地块居住、商业（配建限价商品房）（原板桥二期）项目）生活区、办公区、食堂电气安装试验√检验√调试√1、选用电器材料合格。

2、日光灯选用电子起动，开关控制相线。

3、插座与照明分开敷设，选用单相220V/20A漏电开关控制。

4、开关选用按板式控制相线，距门边水平距离合格。

5、线路敷设选用PVC塑料线槽，电线为BV塑铜线。

6、送电试运行正常，测试相电压230V。

7、选用电器材料合格。

8、插座与照明分开敷设，选用220V/20A漏电开关控制。

9、开关选用防水型、控制相线，距门边水平距离合格。

10、插座选用防水型，安装高度合格。

11、线路敷设选用PVC塑料线槽，电线为BV塑铜线。

12、电器金属外壳与保护零线可靠连接。

13、控制开关分、合灵活，漏开动作正常。

14、送电试运行正常相电压230V。

结论及处理意见：经检验及通电试运行开关电气完好，符合运行规范要求同意进行下一验收程序。

施工现场用电设备检测记录一、引言在施工现场，用电设备是不可或缺的工作工具，然而，由于施工环境特殊和用电设备众多，存在一定的安全隐患。

为了确保施工现场的电气安全，必须进行定期的用电设备检测。

本文旨在记录施工现场用电设备检测结果，以便日后问题排查和改进。

二、检测日期和地点检测日期：YYYY年MM月DD日地点：施工现场名称/具体位置三、检测项目及结果1. 电气设备检测1.1 检查电气设备外观是否完整，无明显破损、变形或裸露电线现象。

1.2 测量电气设备接地电阻，符合国家标准要求（标准值：X欧姆）。

1.3 检查电气设备的接地线是否牢固连接，无松动或接触不良现象。

2. 电线、电缆检测2.1 检查电线、电缆的绝缘层是否完好，无明显剥落、破损或老化现象。

2.2 测量电线、电缆的绝缘电阻，符合国家标准要求（标准值：Y兆欧姆）。

2.3 检查电线、电缆的敷设方式，是否与施工图纸一致。

3. 开关、插座检测3.1 检查开关、插座外观是否完整，无明显破损、变形或脱落零件。

3.2 检查开关、插座的电气连接是否紧固可靠，无松动或接触不良现象。

3.3 使用测试仪器对开关、插座的电气性能进行测试，符合国家标准要求。

4. 照明设备检测4.1 检查照明设备外观是否完整，无明显破损、变形或裸露电线现象。

4.2 测试照明设备的亮度和色温，符合施工要求（亮度：A流明，色温：B开尔文）。

4.3 检查照明设备的安装位置和角度，保证照明效果良好。

五、检测结果和处理意见根据上述检测项目，本次施工现场用电设备检测的结果如下：1. 电气设备检测：全部符合要求。

2. 电线、电缆检测：全部符合要求。

3. 开关、插座检测：全部符合要求。

4. 照明设备检测：全部符合要求。

根据检测结果，目前施工现场的用电设备安全状况良好，无需进行特殊处理。

建议继续定期进行用电设备的检测，并密切关注设备老化、磨损等情况，及时进行维修或更换，以确保施工现场的电气安全。

六、检测人员和审核人员检测人员：（姓名/岗位）审核人员：（姓名/岗位）七、附件1. 检测照片（拍摄设备前、后照片、电线接地电阻测量照片等）2. 检测数据记录表（电气设备检测数据、电线电缆检测数据等）结语通过定期的施工现场用电设备检测，可以有效排除电气安全隐患，降低事故发生的风险。

电气设备检查记录一、背景介绍电气设备在现代社会中扮演着重要的角色，广泛应用于各个行业和领域。

为了确保电气设备的正常运行和安全使用，定期进行电气设备的检查是必要的。

本文将详细记录一次电气设备检查的过程和结果。

二、检查目的本次电气设备检查的目的是确保设备的正常运行和安全使用，包括但不限于以下几个方面：1. 检查设备的电气连接是否牢固，防止电气接触不良引发火灾或触电事故。

2. 检查设备的绝缘性能，防止漏电或绝缘击穿导致设备故障或人身伤害。

3. 检查设备的接地系统，确保设备能够及时排除电气故障，保护人身安全。

4. 检查设备的电气元件和电缆，确保其符合相关标准和规范，防止设备故障和事故发生。

三、检查过程1. 检查人员组织：本次检查由公司的电气工程师和维修人员组成的专业团队进行。

2. 检查时间：检查时间为2022年5月10日上午10点至12点。

3. 检查范围：本次检查范围包括公司办公楼、生产车间和仓库内的所有电气设备。

4. 检查工具：检查人员携带绝缘电阻测试仪、接地电阻测试仪、电压表、电流表等必要的检测工具。

5. 检查内容：a. 检查电气设备的外观，包括设备的表面是否有明显损坏或腐蚀。

b. 检查电气设备的电源线和插头，确保其连接牢固，无松动或接触不良。

c. 检查设备的绝缘性能，使用绝缘电阻测试仪对设备进行测试，记录测试结果。

d. 检查设备的接地系统，使用接地电阻测试仪对接地系统进行测试，记录测试结果。

e. 检查设备的电气元件和电缆，使用电压表和电流表对电气元件和电缆进行测试，记录测试结果。

f. 检查设备的相关标识和警示标志，确保其清晰可见。

g. 检查设备的运行状态，观察设备是否存在异常噪音、异味或发热现象。

四、检查结果1. 外观检查：所有检查的电气设备外观均无明显损坏或腐蚀。

2. 电源线和插头检查：所有电气设备的电源线和插头连接牢固，无松动或接触不良。

3. 绝缘性能检查：所有电气设备的绝缘电阻均符合标准要求，无漏电或绝缘击穿现象。

电气设备检查记录
一、任务描述
本任务旨在记录电气设备的检查情况，包括设备名称、设备编号、检查日期、检查人员、检查内容、检查结果等。

二、检查设备信息
1. 设备名称：电动机
2. 设备编号：EM001
3. 检查日期：2022年1月1日
4. 检查人员：张三、李四
三、检查内容及结果
1. 外观检查
1.1 检查电动机外观是否干净整洁，无明显损坏或者锈蚀。

结果：电动机外观干净整洁，无明显损坏或者锈蚀。

2. 电气连接检查
2.1 检查电动机的电气连接是否坚固，无松动或者脱落现象。

结果：电动机的电气连接坚固，无松动或者脱落现象。

3. 绝缘测试
3.1 使用绝缘电阻测试仪对电动机进行绝缘测试。

结果：电动机绝缘电阻值为100MΩ，符合要求。

4. 运行测试
4.1 启动电动机，检查电动机的运行情况是否正常。

结果：电动机启动正常，运行平稳，无异常噪音或者振动。

5. 温升测试
5.1 在电动机正常运行30分钟后，使用红外测温仪测量电动机的温度。

结果：电动机温升不超过40℃，符合要求。

6. 安全装置检查
6.1 检查电动机的安全装置是否完好，如过载保护器、短路保护器等。

结果：电动机的安全装置完好，能正常起到保护作用。

四、检查结论
根据以上检查内容和结果，本次电动机检查合格，可以正常使用。

五、备注
本次电动机检查记录仅针对单台电动机，其他电气设备的检查情况将另行记录。

以上为电气设备检查记录，如有任何疑问或者需要进一步了解，请随时与我们
联系。

感谢您对我们工作的支持与合作！。
