齿轮传动一、选择题7-1.对于软齿面的闭式齿轮传动,其主要失效形式为 。
A .轮齿疲劳折断B .齿面磨损C .齿面疲劳点蚀D .齿面胶合7-2.一般开式齿轮传动的主要失效形式是。
A .轮齿疲劳折断B .齿面磨损C .齿面疲劳点蚀D .齿面胶合7-3.高速重载齿轮传动,当润滑不良时,最可能出现的失效形式为 。
A .轮齿疲劳折断B .齿面磨损C .齿面疲劳点蚀D .齿面胶合7-4.齿轮的齿面疲劳点蚀经常发生在 。
A .靠近齿顶处B .靠近齿根处C .节线附近的齿顶一侧D .节线附近的齿根一侧7-5.一对 45 钢调质齿轮,过早的发生了齿面点蚀,更换时可用 的齿轮代替。
A .40Cr 调质B .适当增大模数 mC .45 钢齿面高频淬火D .铸钢 ZG310-5707-6.设计一对软齿面减速齿轮传动,从等强度要求出发,选择硬度时应使 。
A .大、小齿轮的硬度相等B .小齿轮硬度高于大齿轮硬度C .大齿轮硬度高于小齿轮硬度D .小齿轮用硬齿面,大齿轮用软齿面7-7.一对齿轮传动,小轮材为 40Cr ;大轮材料为 45 钢,则它们的接触应力。
A .H 1 =H 2B. H 1 <H 2C .H 1 >H 2D .H 1 ≤H 2 7-8.其他条件不变,将齿轮传动的载荷增为原来的 4 倍,其齿面接触应力 。
A .不变B .增为原应力的 2 倍C .增为原应力的 4 倍D .增为原应力的 16 倍7-9.一对标准直齿圆柱齿轮,z l = 21,z 2 = 63,则这对齿轮的弯曲应力 。
A. F 1 > F 2B. F 1 < F 2C.F 1=F 2D.F 1 ≤F 27-10.对于开式齿轮传动,在工程设计中,一般 。
A .先按接触强度设计,再校核弯曲强度B .只需按接触强度设计C.先按弯曲强度设计,再校核接触强度D.只需按弯曲强度设计。
7-7.设计闭式软齿面直齿轮传动时,选择小齿轮齿数z1的原则是。
A.z1越多越好B.z1越少越好C.z1≥17,不产生根切即可D.在保证弯曲强度的前提下选多一些7-12.设计硬齿面齿轮传动,当直径一定,常取较少的齿数,较大的模数以。

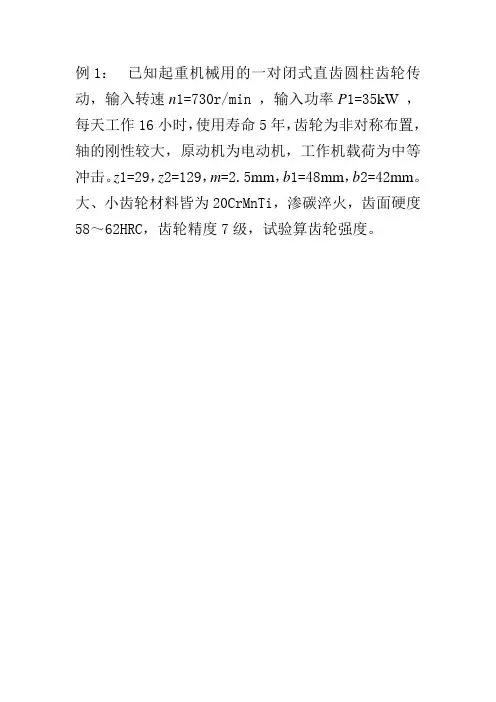

例1:已知起重机械用的一对闭式直齿圆柱齿轮传动,输入转速n1=730r/min ,输入功率P1=35kW,每天工作16小时,使用寿命5年,齿轮为非对称布置,轴的刚性较大,原动机为电动机,工作机载荷为中等冲击。
z1=29,z2=129,m=2.5mm,b1=48mm,b2=42mm。
大、小齿轮材料皆为20CrMnTi,渗碳淬火,齿面硬度58~62HRC,齿轮精度7级,试验算齿轮强度。
解:1、确定许用应力查图10-21,得σH lim1=σHlim2=1400MPa;查图10-20,得σFE1=σFE2=750MPa。
取S H=1.0;S F=1.5。
u=z2/z1=4.6N1=60n1jL h=60×730×1×5×300×16=10.5×108 N2=N1/u=10.5×108/4.6=2.26×108查图10-18,得K FN1=K FN2=1查图10-19,K HN1= K HN2=1[σH]1=[σH]2=K HN σHlim/S H= 1400/1.0 = 1400MPa [σF]1=[σF]2=K FN σFE/S F= 760/1.5 = 506MPa2、验算齿面接触疲劳强度条件(1)计算工作转矩(2) 确定载荷系数K因工作机为起重机,有中等冲击,查表10-2, K A=1.5。
齿轮精度较高,v=2.8m/s,由图10-8,取K V =1.11;齿轮非对称布置,d1=mz1=2.5mm×29=72.5mm;ψd=b/d1=42/72.5=0.579, F t=35×1000/2.8=12500N 可得:K A F t/b = 446N/mm,h=2.25×2.5 = 5.6mm 由图10-12,10-13,取K Hβ=1.16,K Fβ=1.12;由表10-3,得Kα=1.1。
齿轮传动例1 二级圆柱齿轮减速器,其中一级为直齿轮,另一级为斜齿轮。
试问斜齿轮传动应置于高速级还是低速级?为什么?若为直齿锥齿轮和圆柱齿轮组成减速器,锥齿轮传动应置于高速级还是低速级?为什么?答:在二级圆柱齿轮传动中,斜齿轮传动放在高速级,直齿轮传动放在低速级。
其原因有三点:1)斜齿轮传动工作平稳,在与直齿轮精度等级相同时允许更高的圆周速度,更适于高速。
2)将工作平稳的传动放在高速级,对下级的影响较小。
如将工作不很平稳的直齿轮传动放在高速级,则斜齿轮传动也不会平稳。
3)斜齿轮传动有轴向力,放在高速级轴向力较小,因为高速级的转矩较小。
由锥齿轮和斜齿轮组成的二级减速器,一般应将锥齿轮传动放在高速级。
其原因是:低速级的转矩较大,齿轮的尺寸和模数较大。
当锥齿轮的锥距R 和模数m 大时,加工困难,制造成本提高。
例3 一对闭式直齿圆柱齿轮传动,已知:z 1= 25,z 2 = 75,m = 3 mm ,d φ= 1,小齿轮的转速 n =970 r/min 。
主从动轮的][H σ 1 = 690 MPa ,][H σ 2 = 600 MPa ,载荷系数K = 1.6, 节点区域系数Z H = 2.5,材料弹性系数Z E = 189.8 MPa ,重合度系数εZ =0.9,是按接触疲劳强度,求该齿轮传动传递的功率。
提示:接触疲劳强度校核公式为][ )1(2211H H E H ubd u KT Z Z Z σσε≤+=解:由已知条件:u = z 2 / z 1 = 75/25 = 3d 1 = m z 1 = 3×25 = 75 mm b =φd d 1 = 1×75 = 75 mm因为大齿轮的许用接触应力较低,故按大齿轮计算承载能力:)1(2][21221+⋅⎪⎪⎭⎫ ⎝⎛=u K u bd ZZ Z T E H H εσ )13(6.12375759.08.1895.260022+⨯⨯⨯⨯⋅⎪⎭⎫⎝⎛⨯⨯== 195182 Nmm = 195.182 Nm 齿轮传动所能传递的功率为:=⨯⨯=⋅=30970182.1953011ππn T P 19826 W = 19.826 kW例4图示双级斜齿圆柱齿轮减速器,高速级:mn=2 mm ,z 1=22,z 2 =95,︒=20n α,a =120,齿轮1为右旋;低速级:mn= 3 mm ,z 3 =25,z 4=79,︒=20n α,a =160。

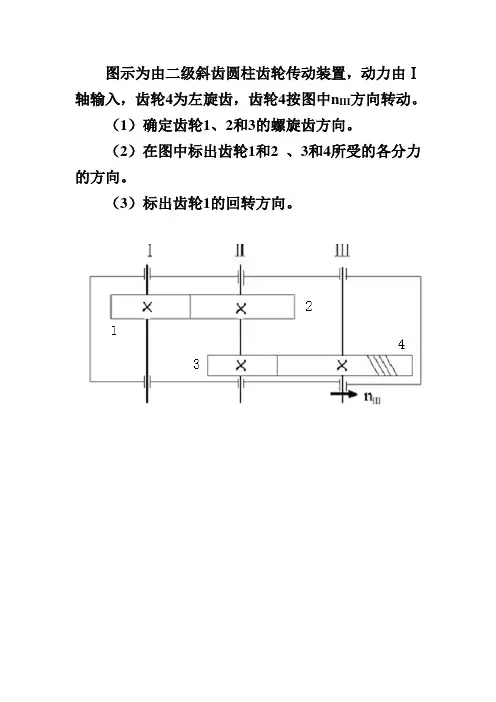

图示为由二级斜齿圆柱齿轮传动装置,动力由Ⅰ轴输入,齿轮4为左旋齿,齿轮4按图中n III方向转动。
(1)确定齿轮1、2和3的螺旋齿方向。
(2)在图中标出齿轮1和2 、3和4所受的各分力的方向。
(3)标出齿轮1的回转方向。
有一对直齿圆柱齿轮传动,已知传递功率kW P 22=,小齿轮MPaH500][1=σ,大齿轮MPaH400][2=σ。
如果通过热处理方法的改进将材料的力学性质提高到小齿轮MPaH600][1'=σ,大齿轮MPaH500][2'=σ,确定在工作条件和设计参数不变的情况下传递的计算转矩(KT )能提高多少?接触强度的校核公式:][)1(221H EH H ubd u KT Z Z σσ≤+=【解】)1(2)][(212+*=u u bd Z Z KT EH Hσ(6分)563.1400500][][2222''===HH KTKT σσ(6分)计算转矩(KT )能提高%3.56(3分)4、图为两级斜齿圆柱齿轮减速器,已知条件如图所示。
试问:(1) 低速级斜齿轮的螺旋线方向应如何选择才能使中间轴Ⅱ上两齿轮所受的轴向力相反? (2) 低速级小齿轮的螺旋角β2应取多大值,才能使轴Ⅱ轴上轴向力相互抵?解题要点:(1)轴Ⅱ上小齿轮为左旋;Ⅲ轴上大齿轮为左旋。
(2)若要求Ⅱ轴上轮1、2的轴向力能互相抵消,则必须满足下式:F a1=F a2 即12122211t a n t a n ,t a n t a n ββββt t t t F F F F ==由中间轴的力矩平衡,得222211d F d F t t =则1121211212t a n c o s /513cos /175tan tan tan ββββββ⨯⨯===d d F F t t得 1438.015sin 513175sin 2=︒⨯⨯=β则 2161827.82'''︒=︒=β图示为由二级斜齿圆柱齿轮传动装置,动力由Ⅰ轴输入,齿轮1为左旋齿,齿轮1按图中n1方向转动。

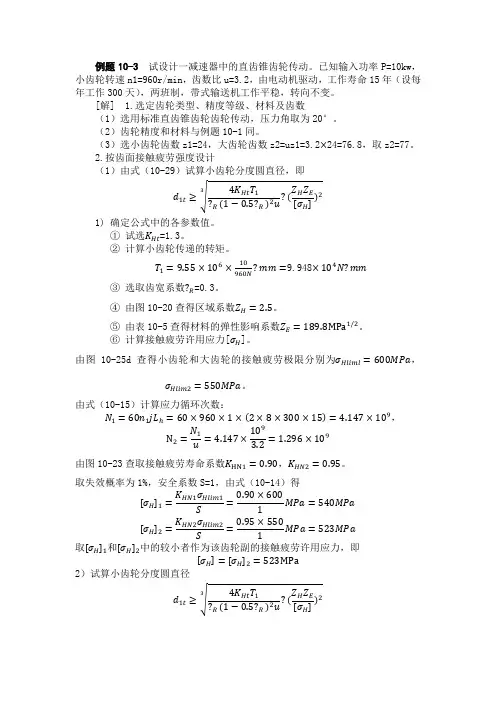

例题10-3 试设计一减速器中的直齿锥齿轮传动。
已知输入功率P=10kw,小齿轮转速n1=960r/min,齿数比u=3.2,由电动机驱动,工作寿命15年(设每年工作300天),两班制,带式输送机工作平稳,转向不变。
[解] 1.选定齿轮类型、精度等级、材料及齿数(1)选用标准直齿锥齿轮齿轮传动,压力角取为20°。
(2)齿轮精度和材料与例题10-1同。
(3)选小齿轮齿数z1=24,大齿轮齿数z2=uz1=3.224=76.8,取z2=77。
2.按齿面接触疲劳强度设计(1)由式(10-29)试算小齿轮分度圆直径,即1)确定公式中的各参数值。
①试选=1.3。
②计算小齿轮传递的转矩。
9.948③选取齿宽系数=0.3。
④由图10-20查得区域系数。
⑤由表10-5查得材料的弹性影响系数。
⑥计算接触疲劳许用应力[]。
由图10-25d查得小齿轮和大齿轮的接触疲劳极限分别为,。
由式(10-15)计算应力循环次数:,由图10-23查取接触疲劳寿命系数,。
取失效概率为1%,安全系数S=1,由式(10-14)得取和中的较小者作为该齿轮副的接触疲劳许用应力,即2)试算小齿轮分度圆直径(2)调整小齿轮分度圆直径1)计算实际载荷系数前的数据准备。
①圆周速度3.630m/s②当量齿轮的齿宽系数。
0.342.832mm2)计算实际载荷系数。
①由表10-2查得使用系数。
②根据Vm=3.630m/s、8级精度(降低了一级精度),由图10-8查得动载系数Kv=1.173。
③直齿锥齿轮精度较低,取齿间载荷分配系数。
④由表10-4用插值法查得7级精度、小齿轮悬臂时,得齿向载荷分布系数。
由此,得到实际载荷系数3)由式(10-12),可得按实际载荷系数算得的分度圆直径为及相应的齿轮模数3.按齿根弯曲疲劳强度设计(1)由式(10-27)试算模数,即1)确定公式中的各参数值。
①试选。
②计算°由分锥角°和°°,°,可得当量齿数°。
齿轮传动练习(一)
姓名
1、测得一标准直齿圆柱齿轮的齿顶圆直径da=104mm,齿根圆直径
d f=86mm,齿数Z=24。
试确定该齿轮的模数m,分度圆直径d、产生齿廓曲线的基圆直径d b以及齿顶高ha。
2、求解(1)齿根圆大于基圆的标准正常齿直齿圆柱外齿轮的最少齿数(2)标准正常齿直齿圆柱内齿轮的最少齿数。
3、现有一残缺标准渐开线正常直齿圆柱齿轮,现测得其齿顶圆半径
d a=208mm,齿根圆半径d f=172mm,试求该齿轮的齿数Z 及模数m。
4、已知一正常标准直齿圆柱齿轮,其齿数Z1=39,齿顶圆直径da1=102.5mm,欲配制一齿轮与其啮合,要求中心距a=116.25mm。
试求(1)这对齿轮的模数m;(2)配制齿轮的齿顶圆直径da2;(3)若n1=1000r/min,求n2。
(6分)
5、有一对标准安装的转向相同的正常齿制直齿圆柱齿轮副,已知Z1=20,Z2=40,m=4mm,。
试求:d f2、da1、h及中心距a。
(8分)
6、如图一减速器中齿轮均为正常标准直齿圆柱齿轮,输入转速n1=1440r/min,输出转速n4=160r/min,轮1和轮4同轴线,低速级齿轮m=5mm,Z3=20,Z4=60,高速级齿轮Z1=25,试求高速级另一齿轮的齿数Z2及模数。
第四章齿轮传动计算题专项训练(答案)2、已知一标准直齿圆柱齿轮副,其传动比i=3,主动齿轮转速n1=750r/min,中心距a=240mm,模数m=5mm。
试求从动轮转速n2,以及两齿轮齿数z1和z2。
3、有一对标准直齿圆柱齿轮,m=2mm,α=200, Z1=25,Z2=50,求(1)如果n1=960r/min,n2=?(2)中心距a=?(3)齿距p=?答案:n2=480 a=75 p=6.284、某传动装置中有一对渐开线。
标准直齿圆柱齿轮(正常齿),大齿轮已损坏,小齿轮的齿数z1=24,齿顶圆直径d a1=78mm, 中心距a=135mm, 试计算大齿轮的主要几何尺寸及这对齿轮的传动比。
解: 78=m(24+2)m=3a=m/2(z1+z2)135=3/2(24+z2)z2 =66da2=3*66+2*3=204df2=3*66-2*1.25*3=190.5i=66/24=2.755、已知一对正确安装的标准渐开线正常齿轮的ɑ=200,m=4mm,传动比i12=3,中心距a=144mm。
试求两齿轮的齿数、分度圆半径、齿顶圆半径、齿根圆半径。
解: 144=4/2(Z1+iZ1)Z1=18 Z2=3*18=54d1=4*18 =72d2=4*54 =216da1=72+2*4=80 ra1=(72+2*4)/2=40da2=216+2*4=224 ra2=(216+2*4)/2=112df1=72-2*1,25*4=62 rf1=(72-2*1,25*4)/2=31df2=216-2*1,25*4=206 rf2=(216-2*1,25*4)/2=1036、已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a=150mm,传动比i12=4, 小齿轮齿数Z1=20。
试确定这对齿轮的模数m和大齿轮的齿数Z2、分度圆直径d2、齿顶圆直径da2、齿根圆直径df2。
解: Z2=iZ1=4*20=80m=2a/(z1+z2)=2*150/120=2.5da2=mZ2=200da2=200+2*2.5=205df2=200-2*1.25*2.5=193.57、已知一正常齿制标准直齿圆柱齿轮m=3mm,z=19,试计算该齿轮的分度圆直径d、齿顶高h a、齿根高h f、顶隙c、齿顶圆直径d a、齿根圆直径d f、基圆圆直径d b、齿距p、齿厚s和齿槽宽e。
齿轮传动典型例题(设计)一、应熟记的公式:6021n πω=;;1055.91161n P T ⨯= η⋅⋅=1212i T T 1)直齿:112d T F t =; αtan ⋅=t r F F ; αc o s t n F F = 。
21t t F F -=;21r r F F -=。
2)斜齿:21t t F F -=; 21r r F F -=; 21a a F F -=。
1112t T F d =;βs c Z m d n 011=。
βαc o s /t a n 11n t r F F ⋅=; βt a n 11⋅=t a F F 。
3)圆锥:21t t F F -=;21a r F F -=;21r a F F -=。
1112m t d T F =, )5.01(sin 1111R m d b d d φδ-=-=; 111c o s t a n δα⋅=t r F F ; 111s i n t a n δα⋅⋅=t a F F 。
112tan Z Z δ= 2190δδ=︒- 121221tan tan δδc Z Z n n i ==== R b R =φ, 22222212221d d Z Z m R +=+=; 4)蜗轮蜗杆:21a t F F -=;21r r F F -=; 21t a F F -=。
1112d T F t =,mq d =1; 22212d T F F t a ==; αt a n 221t r r F F F ==arctan V V f ϕ= 1t a n t a n ()V γηηγϕ≈=+, 111tan Z m Z d qγ== 122211n Z d i n Z d ==≠二、习题 1. 判断下列圆锥齿轮受力,设驱动功率为P ,主动轮转速为1n (方向如图示)。
各齿轮几何参数均已知。
求:(1)两轮各力的方向;(2)各力计算表达式。
2.一对标准直齿圆柱齿轮传动,已知:Z=20,Z=40,小齿轮材料为40Cr,大齿轮材料为45钢,齿形系数Y Fa1=2.8 ,Y Fa2=2.4应力修正系数Y Sa1=1.55 ,Y Sa2=1.67,许用应力[σH ]1 =600MPa, [σH ]2 =500MPa, [σF ]1 =179MPa, [σF ]2=144MPa, 问:(1)哪个齿轮的接触强度弱?(2)哪个齿轮的弯曲强度弱?为什么?3. 设斜齿圆柱齿轮传动的转向和旋向如图(a )所示,试分别画出轮1为主动轮和轮2为主动轮时圆周力1t F 、2t F ,轴向力1a F 、2a F ,径向力1r F 、2r F 的方向。
同济大学《机械设计》JXSJ51直齿圆柱齿轮传动例题:如图设计带式输送机减速器的高速级齿轮传动。
已知输入功率P 1=40KW ,小齿轮转速n 1=960r/min,齿数比u=3.2,由电动机驱动,工作寿命15年(每年 工作300天),两班制,带式运输机工作平稳,转向不变。
解:1. 选择齿轮类型、材料、精度等级和齿数 1) 选用直齿轮。
2) 材料:考虑到功率较大,大小齿轮均用硬齿面.3) 材料为40Cr ;调质后表面淬火,齿面硬度为48~55HRC.4) 选取精度等级:初取7级精度 5) 齿数:Z1=24;Z2=uZ1=77 2. 按齿面接触疲劳强度设计 1)设计公式:2)确定各参数值 (1) 初取K t =1.3 (2) 转矩T 1=95.5×105P/n 1=95.5×105×40/960=3.98×105N·m(3) 选取齿宽系数. ψd =0.9(4) 弹性影响系数. ZE=189.8Mpa1/2 (5) 许用应力 a) 接触疲劳强度极限σHlim = σHlim1= σHlim2=1170Mpa b)应力循环次数:N 1=60n 1γL h =60⨯960⨯1⨯(2⨯8⨯300⨯15)=4.147⨯109N 2=N 1/u=4.147⨯109/3.2=1.296⨯109 c)寿命系数:K N1=0.88 K N2=0.90 d)许用安全系数 [s]=1 e)许用应力:[σHlim1]= K N1σHlim1/s=0.88⨯1170/1=1030Mpa [σHlim2]= K N2σHlim1/s=0.9⨯1170/1=1053Mpa [σHlim ]= [σHlim1]=1030Mpa (6) 初算直径3)修正计算 (1) 速度:v=πd 1n 1/60⨯1000=3.14⨯68.39⨯960/60⨯1000=3.44(m/s)(2) 齿宽 b=ψd d 1t =0.9⨯68.39=61.55mm (3) 计算齿宽与齿高之比模数:m t =d 1t/Z 1=68.39/24=2.85 齿高:h=2.25m t =2.25⨯2.85=6.413 b/h=61.55/6.413=9.6 (4) 计算载荷系数a)动载系数 K v =1.12 b)使用系数 K A =1b)齿间载荷分配系数设K A F t /b ≥100N/mm 则:K H α=K F α=1.1c)齿向载荷分布系数:K H β=1.43,K F β=1.37载荷系数:K H =K A K V K H βK F β=1⨯1.12⨯1.1⨯1.43=1.72 K F = K A K V K H βK F β=1⨯1.12⨯1.1⨯1.37=1.69(5) 修正分度圆:(6) 计算模数m m=d 1/Z 1=75.08/24=3.128mm 2.按齿面弯曲疲劳强度设计 1) 计算公式2) 确定公式内的各参数值(1) K F =1.69;T 1=3.98⨯105;ψd =0.9;Z 1=24 (2) 许用应力a) 极限应力: σF1=σF2=680Mpa b) 寿命系数: K FN1=0.88;K FN2=0.90 c) 安全系数:S=1.4 d) 许用应力:[σF1]=K FN1σF1/S=0.88⨯680/1.4=427.4Mpa [σF2]=K FN2σF2/S=0.90⨯680/1.4=437.14Mpa (3) 齿形系数:Y Fa1=2.65;Y Fa2=2.226(4) 应力校正系数:Y Sa1=1.58;Y Sa2=1.764 (5) 计算Y Fa Y Sa/[σF ]Y Fa1Y Sa1/[σF1]=2.65⨯1.58/427.4=0.0098Y Fa2Y Sa2/[σF2]=2.226⨯1.764/437.14=0.00898 Y Fa Y Sa /[σF ]=0.00983) 计算3. 几何计算1) 分度圆直径:d 1=75mm ;d 2=mZ 2=3⨯80=2402) 模数:由接触疲劳强度和弯曲疲劳强度计算,取m=3mm3) 齿数:Z 1=d 1/m=75/3=25Z 2=uZ 1=3.2⨯25=804) 齿轮宽度:b=ψd d 1=0.9⨯75=67.5mm取B 1=73mm ;B 2=68mm5) 验算:F t =2T 1/d 1=2⨯3.98⨯105=10613.33NK A F t /b=1⨯10613.33/68=156.08N/mm>100N/mm合适4. 结构设计(略)12 3 4 5 6 7[]321112 32.2⎪⎪⎭⎫⎝⎛±≥H E d Z u u KT d σψ[])(39.6810308.1892.312.39.0103983.12 32.212 32.23253211mm Z u u T K d H E d t t =⎪⎭⎫ ⎝⎛±⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛±≥σψ)(08.753.1/72.139.683311mm K K d d t t =⨯==[]32112sa Fa F d Y Y z KT m σψ≥mm m 94.20098.0249.01098.369.12325=⨯⨯⨯⨯⨯≥。
一,填空题1. 仿形法加工标准齿轮时,根据被加工齿轮的____________ _选择刀具刀号。
2、已知基圆半径为40mm的渐开线上某点的受力方向与运动速度方向间夹角为600,则此点距基圆中心的距离为。
3,渐开线齿廓上压力角为零的点在_____圆上. 4,一对内啮合的斜齿轮,其螺旋角β1和β2的关系是____。
5,正变位齿轮齿厚____,轮齿的抗弯强度提高. 6,齿轮轮齿的常见失效形式有____、___、____、__。
7,对于渐开线齿轮,在分度圆半径不变的条件下齿形角越大,则齿顶____齿根____。
8,在齿轮加工中能用一把刀加工m相同的所有齿轮的是___法。
9,标准斜齿圆柱齿轮的正确啮合条件是:两齿轮____模数相等,齿形角相等,螺旋角__________________.10,一对齿轮连续传动的条件是重迭系数ε____。
11,一对内啮合的斜齿轮,其螺旋角β1和β2的关系为____。
12,齿轮传动应满足两个基本要求:_____、_____。
13,直齿锥齿轮的轴向分力分别指向各自的_____。
14、某渐开线标准直齿圆柱外齿轮的齿数为24,基圆齿距为23。
613mm,则该齿轮的m=_________,d f=_________.(COS20º=0。
94,π=3.14)15、渐开线标准正常齿轮的齿数Z〈17时,用展成法加工的齿轮会产生现象,用仿型法加工的齿轮,在传动中存在现象。
16、已知一标准直齿圆柱齿轮的齿数z=72,全齿高h=18mm,则齿轮的模数m=______,分度圆直径d=_______。
17、齿轮轮齿的加工方法常用的分为______ __ ____和____________两大类。
18.齿轮传动比,是主动轮与从动轮的之比,与齿数成比,用公式表示。
19。
形成渐开线的圆称为。
渐开线的形状取决于的大小.20。
由于渐开线上各点的齿形角不同,通常所说的齿形角是指上的齿形角.该角已标准化,规定用表示。
例1 已知z 1=15,z 2=53,z 3=56,z 4=14,中心距a 12’= a 34’=70mm ,压力角 α=αn=20°,模数m = m n = 2mm ,正常齿。
试问:(1) 如两对齿轮均采用直齿圆柱齿轮,采用何种传动类型,可以满足中心距a 12= a 34=70mm ,此时啮合角各为多大? (2) 如轮1、2采用斜齿轮,轮3、4仍采用直齿圆柱齿轮(a ) 轮1,2的螺旋角? (b ) 轮1是否根切?(c ) 轮3、4不发生根切的最小变位系数?(d ) 若为防止根采用变位齿轮,则轮3、4的分度圆、齿顶圆、齿根圆有何变化?解:(1)因为两对齿轮传动的实际中心距为而所以轮3、4采用标准齿轮传动或高度变位齿轮传动可满足实际中心距的要求。
而轮1、2必须采用正传动才可以满足实际中心距的要求。
轮3、4的啮合角为:轮1、2的啮合角为:(2)(a )轮1、2的螺旋角(b )轮1会发生根切。
因为斜齿轮不发生根切的最小齿数为:mma a 703412='='()()mmz z m a mm z z m a 70145622)(268531522)(243342112=+=+==+=+=︒=='20αα︒='∴=⨯='='24913.094.07068cos cos αααa a ()()()︒=-=∴=⨯+=+=∴+=73.13971.0702531522cos cos 2212121ββββa z z m z z m a n n(c )轮3、4不发生根切的最小变位系数为:最小变位系数为正值,说明为了避免根切,要采用正变位;最小变位系数为负值,说明该齿轮在x ≥x min =-2.29的条件下采用负变位也不会根切。
(d )为防止小齿轮根切,采用高度变位齿轮传动。
因为轮4为正变位齿轮,所以其分度圆不变,齿顶圆增大,齿根圆也增大。
因为轮3为负变位齿轮,所以其分度圆不变,齿顶圆减小,齿根圆也减小。

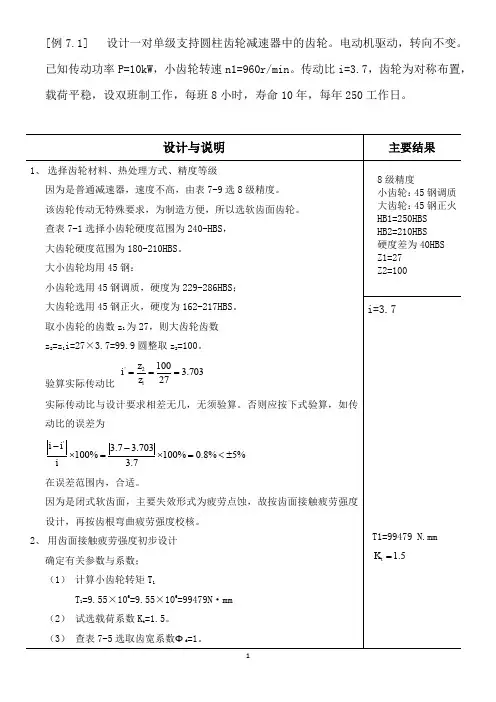

例 1 设计用于带式输送机传动装置的闭式单级直齿圆柱齿轮传 动。
传递功率 P=2.7kW ,小齿轮转速 n 1=350r/min ,传动比 i=3.57。
输送机工作平稳,单向运转,两班工作制,齿轮对称布置,预期寿命 10 年,每年工作 300天。
解: 1. 选择齿轮精度等级、材料、齿数1)带式输送机属于一般机械,且转速不高,故 初选择 8 级精度。
2)因载荷平稳,传递功率较小,可采用软齿面齿轮。
参考表 5-6, 小齿轮选用 45 钢调质处理,齿面硬度 220~250HBS ,σHLim1 =595MPa , σ FE1=230MPa ;大齿轮选用 45 钢正火处理,齿面硬度 170~200HBS , σ HLim2 =520MPa ,σ FE2=200MPa 。
3)初选小齿轮齿数 z 1=24,则 z 2=iz 1=3.57×24=85.68,取 z 2=87。
故实际传动比 i=z 2/ z 1=87/ 24=3.62,与要求的传动比 3.57的误差小于 3%。
对于齿面硬度小于 350 HBS 的闭式软齿面齿轮传动,应按齿面 接触强度设计,再按齿根弯曲强度校核。
2. 按齿面接触强度设计1)查表 5-8,原动机为电动机, 工作机械是输送机, 且工作平稳, 取载荷系数 K=1.2。
2)小齿轮传递的转矩T19550 P 9550 2.7 73.671N m 1 n 1 350设计公式 5-48 d 12000KT 1 2u 1 Z E Z H Z3)查表5-13,齿轮为软齿面,对称布置,取齿宽系数φd=14)查表 5-10,两齿轮材料都是锻钢,故取弹性系数 Z E =189.8 MPa 1/2。
5)两齿轮为标准齿轮,且正确安装,故节点区域系数 Z H =2.5,取重合度系数 Z ε=0.96)计算许用接触应力HHLimZ N Z W Z XSH① 应力循环次数小齿轮 N 1=60n 1jL h =60×350×1×(2×8×300×10)=10.08 ×108 大齿轮 N 2= N 1/i=10.08×108/ 3.62=2.78×108② 据齿轮材料、热处理以及 N 1、N 2,查接触疲劳寿命系数图表,不允许出现点蚀,得接触疲劳寿命系数 软齿面故 ZW=1,ZX=1 。
图示为一对锥齿轮与一对斜齿圆柱齿轮组成的二级减速器。
已知:斜齿轮z 3=25,z 4=53, II 轴转矩 T 2=1210N.mm 。
1) 如使Z 3、Z 4的中心距a=80mm ,问斜齿轮螺旋角卩=? 2) 如使II 轴轴向力有所抵消,试确定 Z 3、Z 4的螺旋线旋向(在图上表示),并计算F a3 的大小,其方向在图上标出。
解: 1) cos p m n (乙 +Z 2)2 "25 +53) 0975 2a 2 x 80 所以, ■- = 12.8386 = 12 50 192) F t3 二玉二2T 2 一 .2 1210 cos12 50 1^ =4719N d 3m n z 3/cosP 2 汇 25 F a3 =F t3tan :? =4719 tan12 50 19" =10.755N方向如图― ------- 、—L 1 n __路______ Zilfl ___________ 11 _________一对斜齿圆柱齿轮传动,由强度设计得:m n =3mm , z 1=25, z 2=75, =8 06 34 ■。
已知:传 递的功率P 1= 70kW ,转速n 1=750r/min 。
求从动轮所受各分力(忽略摩擦损失),并在图中示 出各分力的方向。
m n =2mm .解: ::图示两级斜齿圆柱齿轮减速器。
已知齿轮1的转向和螺旋线方向,齿轮2的参数m n =2mm, z 2=50, :=10,齿轮 3 的参数 m n =4mm , z 3=20。
求:1) 使II 轴所受轴向力最小时,齿轮3的螺旋线应是何旋向?在图上标出齿轮 2、3的螺 旋线方向。
2) 在图上标出齿轮2、3所受各分力方向。
3) 如使II 轴的轴承不受轴向力,则齿轮 3的螺旋角应取多大值? [ n -1;[ ir —rLad Jt ■( ■ 1 .■-I解:1) 齿轮3为右旋,齿轮2、3的旋向如图。
图示为一对锥齿轮与一对斜齿圆柱齿轮组成的二级减速器。
已知:斜齿轮m
=2mm,
n
z
3
F
a3
2221210125019
T T⨯⨯︒'''
cos
22
解:
T P n 161163955109551070750
8913310=⨯=⨯⨯=⨯⋅...N mm d m z 113525806347576==⨯'''
=n cos mm β.cos . F T
t ⨯⨯22891331013
.F a F r
z 2=50, β=10︒,齿轮3的参数m n =4mm ,z 3=20。
求:
1)使II 轴所受轴向力最小时,齿轮3的螺旋线应是何旋向?在图上标出齿轮2、3的螺
23解:
123)F F a a32=,由F F a t =tan β得:F F t2t3tan tan ββ23=
由转矩平衡,T T 23=得:F d F d t2t3⋅=⋅2322
,代入得 tan tan tan /cos /cos tan ββββββ323223322
2===F F d d m z m z t2t3n3n2 即sin sin sin .ββ3322420250
1001389==⨯⨯⨯︒=m z m z n3n2
β
分析图中斜齿圆柱齿轮传动的小齿轮受力,忽略摩擦损失。
已知:小齿轮齿数z 1=18,大齿轮齿数z 2=59,法向模数m n =6mm ,中心距a =235mm ,传递功率P =100kW ,小齿轮转速n 1=960r/min ,小齿轮螺旋线方向左旋。
求:
1)大齿轮螺旋角β的大小和方向;
2)小齿轮转矩T 1;
34
解:
齿轮螺旋角 586.10235
2)5918(6arccos 2)(arccos 21
n =⨯+⨯=+=a z z m β 小齿轮分度圆直径mm 069.109586.10cos 186cos 1n 1=⨯=⨯=
βz m d 小齿轮转矩mm N 667.994791960
1001055.91055.96261⋅=⨯⨯=⨯=n P T 切向力1
12d T F t ==N 5.18241069.109667.9947912=⨯ 轴向力==βtan t a F F 18241.5cos10.586=17931N
径向力βαcos /tan n t r F F ==18241.5tan20=6639.4N。
