下载文档原格式

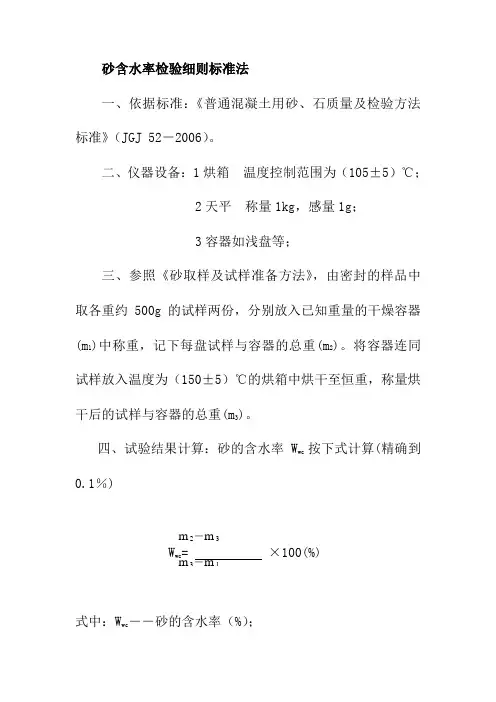

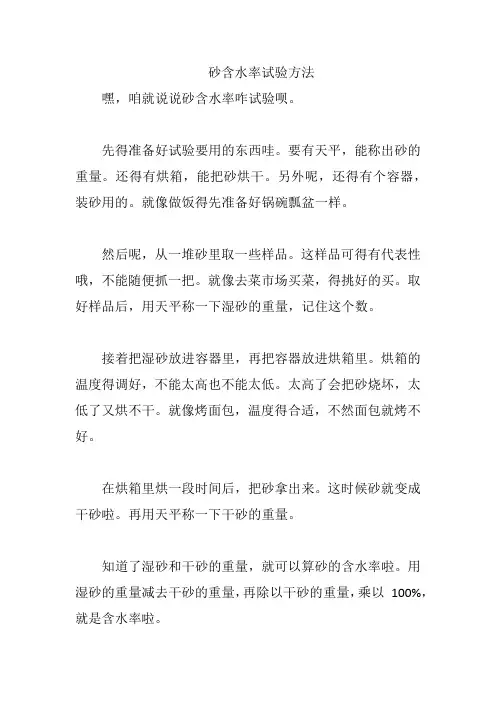

砂含水率试验方法
嘿，咱就说说砂含水率咋试验呗。
先得准备好试验要用的东西哇。
要有天平，能称出砂的重量。
还得有烘箱，能把砂烘干。
另外呢，还得有个容器，装砂用的。
就像做饭得先准备好锅碗瓢盆一样。
然后呢，从一堆砂里取一些样品。
这样品可得有代表性哦，不能随便抓一把。
就像去菜市场买菜，得挑好的买。
取好样品后，用天平称一下湿砂的重量，记住这个数。
接着把湿砂放进容器里，再把容器放进烘箱里。
烘箱的温度得调好，不能太高也不能太低。
太高了会把砂烧坏，太低了又烘不干。
就像烤面包，温度得合适，不然面包就烤不好。
在烘箱里烘一段时间后，把砂拿出来。
这时候砂就变成干砂啦。
再用天平称一下干砂的重量。
知道了湿砂和干砂的重量，就可以算砂的含水率啦。
用湿砂的重量减去干砂的重量，再除以干砂的重量，乘以100%，就是含水率啦。
在试验的过程中，要注意一些细节哦。
比如说称重量的时候要准确，不能有误差。
烘箱的温度和时间要控制好，不然结果就不准确啦。
我记得有一次，我们做砂含水率试验。
一开始大家都不太熟练，取样品的时候就有点随便。
结果算出来的含水率不太对劲。
后来我们重新取了样品，严格按照步骤来做，终于得到了准确的结果。
从那以后，我们就知道了，做砂含水率试验可不能马虎，得认真仔细。
所以啊，砂含水率试验要准备好工具，取好样品，控制好温度和时间。
这样才能得到准确的结果，为工程建设提供可靠的数据。
《土力学》含水率的测定实验一、实验目的与原理1、实验目的：土中水的质量与土粒质量之比，也就是土在105C~110C下烘至恒重时所失去的水分质量与干土质量的比值，称为土的含水率，以百分数来表示。
含水率是标志土湿度的一个重要物理指标。
含水率小，土干;反之，土湿润或饱和测定土的含水率，能够了解土的含水情况，计算土的孔隙比、饱和度和液性指数等其他理力学指标。
土的含水率试验是土的基本物理力学性质研究中不可缺少的一部分。
2、实验原理：土样含水量是指土在105℃~110℃下烘至恒重时所失去的水分质量与干土质量的比值，称为土的含水率，以百分数表示。
实验方法：烘干法、酒精燃烧法、比重法、炒干法等。
本实验使用烘干法测量土的含水率。
烘干法：烘干法是将试样放在温度能保持105℃~110℃的烘箱中烘至恒量的方法，它是室内实验标准方法，也是最常用的一种实验方法。
二、主要实验仪器及设备（1）试样盒（2）电子天平：称量200g，最小分度值0.01g；称量1000g，最小分度值0.1g。
（3）烘箱：能控制温度范围为105℃~110℃。
三、实验步骤1、称试样盒质量。
记录试样盒的盒号，在天平上称量干燥试样盒的质量（应保证铝盒干净干燥，否则将对实验结果有影响）。
试验人员用数字钢印（也可使用铅笔标记，用以区分不同试样，避免混淆）在一个试样盒的盒身和盒盖上印上同样的编号，并将所有常用的试样盒（本次实验有三组共六个铝盒）的质量列成表，以备试验时查用（必要计算数据）。
2、称试样盒加湿土的质量。
取两份具有代表性的土样15～30g，（本次实验要求多组对照，共六份）有机质土、砂类土和整体状构造冻土为50g，(本次实验所用的是有机土，故取15～30g)放入试样盒，盖好盒盖，称试样盒加湿土的质量。
3、烘干土样。
揭开盒盖，将土样和试样盒一起放入烘箱，在温度105℃~110℃下烘至恒重。
黏质土的烘干时间不少8h，砂类土不少子6h，对含有机质超过主质量5%的应将温度控在65°℃~70℃的恒温下烘至恒重。
实验一 含水率试验一、试验目的测定土的含水率，了解土的含水情况。
土的含水率是指土在温度105~110℃下烘干至恒量时所失去的水质量与达到恒量后干土质量的比值，以百分数表示。
含水率是土的基本物理性质指标之一，它反映了土的干、湿状态。
含水率的变化将使土物理力学性质发生一系列变化，它可使土变成半固态、可塑状态或流动状态，可使土变成稍湿状态、很湿状态或饱和状态，也可造成土在压缩性和稳定性上的差异。
含水率还是计算土的干密度、孔隙比、饱和度、液性指数等不可缺少的依据，也是建筑物地基、路堤、土坝等施工质量控制的重要指标。
二、仪器设备（1）保持温度为105~110℃的自动控制电热恒温烘箱； （2）称量200g 、最小分度值0.01g 的天平； （3）玻璃干燥缸； （4）恒质量的铝制称量盒。
三、试验方法及原理含水率试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内试验的标准方法。
这里只介绍烘干法烘干法是将试样放在温度能保持105~110℃的烘箱中烘至恒量的方法，是室内测定含水率的标准方法。
1、操作步骤（1）从土样中选取具有代表性的试样15~30g （有机质土、砂类土和整体状构造冻土为50g ），放入称量盒内，立即盖上盒盖，称盒加湿土质量，准确至0.01g 。
（2）打开盒盖，将试样和盒一起放入烘箱内，在温度105~110℃下烘至恒量。
试样烘至恒量的时间，对于粘土和粉土宜烘8~10h ，对于砂土宜烘6~8h 。
对于有机质超过干土质量5%的土，应将温度控制在65~70℃的恒温下进行烘干。
（3）将烘干后试样和盒从烘箱中取出，盖上盒盖，放入干燥器内冷却到室温。
（4）将试样和盒从干燥器内取出，称盒加干土质量，准确至0.01g 。
土工试验培训记录培训项目：压实度（灌砂法）、含水率培训时间：2015-4-12~2015-4-15培训感受：自从来到龙湾项目也是刚刚接触土工路基方面的试验，对于我也是一个新的体验和学习，从理论试验到实践操作让我对土工方面有了一个新的认识以前我以为土工试验很简单，但是接触了以后我才知道我接触的原理只是冰山一角，所以我要努力学习、理解和参透每项试验的步骤和细节。
下面我来讲述一下理论试验和实际操作的步骤。
理论步骤：1、标定砂的密度：（1）先将空的标定罐放在台秤上，罐的上口必须处于水平位置，罐的质量为V，准确至1g。
（2）向标定罐中灌水，一定要注意不要将水弄到台秤上或罐的外壁；将直尺放在罐顶，当罐中水面快要接近直尺时，再用滴管往罐中加水，直到水面接触直尺停止，拿下直尺，记下罐和水的总质量。
重复三次试验取平均值。
（3）理论公式：Ma=M1-M2-M3 密度公式：PS=Ma÷V（4）实操试验结果：灌砂筒内砂的总质量M1=18500g灌砂筒锥体砂质量M2=2760g罐砂入标定后筒内剩余砂的质量M3=6949实操结果：18500-2760-6945=8795砂密度结果：PS=Ma÷V 8795÷6260=1.40量砂的松散密度Ps=1.40标定罐的体积V=6260标定罐内的砂Ma=89752、试验步骤:(1)选一块平坦的试验地，将其清扫干净；将基板放在地面上；如果表面粗糙度比较大的话，则将盛有量砂M1的灌砂筒放在基板上打开灌砂筒开关，让砂流入基板的中孔内，直到灌砂筒内的砂不在下流时关闭开关；拿走灌砂筒，并称筒内砂的质量为M4，精确至1g。
（2）取走基板，将砂收回，重新将表面打扫干净；将基板放在清扫干净的地面上，按照基板中孔处凿洞洞的直径为100mm。
在凿洞的过程中，注意不要使凿出的试样丢失，并随时将凿松的试样去处，放置在塑料袋内，密封，放置丢失水分，试洞深度不得小于10公分。
凿洞完毕称取全部试样，准确至1g。
1.含水率试验作业指导书含水率试验检测1人，试验用时1天。
一、烘干法目的：测定各类土中水的含率。
使用范围：测定黏质土、粉质土、砂类土、砂砾石、有机质土和冻土土类的含水率。
仪器设备：烘箱、天平试验步骤：①取具有代表性试样,细粒土15~30 g,砂类土.有机土50 g，砂砾石为1~2㎏放入称量盒内,立即盖好盒盖,称取湿土质量m,准确至0.01 g.②揭开盒盖,将试样和盒放入烘箱内,在温度105~110℃恒温下烘干.烘干时间对细粒土不得少于8h,对砂类土不得少于6 h.对含有机质超过5%的土,应将温度控制在65~70℃,的恒温下烘干,干燥12~15 h为好.③将烘干后的试样和盒取出,放入干燥器内冷却(一般只需0.5~1h).冷却后盖好盒盖,称质量ms,准确至0.01g。
整理结果：含水率计算公式：w=（m- ms）/ ms×100%精密度和允许偏差：本试验须进行二次平行测定，取两次平行试验的平均值作为含水率，允许平行差应符合规定。
含水率测定的允许平行差值二、酒精燃烧法目的：测定各类土中水的含率。
使用范围：快速简易测定细粒土（含有机质的土除外）的含水率。
仪器设备：酒精、天平试验步骤：1．取代表性试样（黏质土5～10g，砂类土20～30g），放入称量盒内，称湿土质量m，准确至0.01g。
2．用滴管将酒精注入放有试样的称量盒中，直至盒中出现自由液面为止。
为使酒精在试样中充分混合均匀，可将盒底在桌面上轻轻敲击。
3．点燃盒中酒精，烧至火焰熄灭。
4．将试样冷却数分钟，按本试验3、4方法再重新燃烧两次。
5．待第三次火焰熄灭后，盖好盒盖，立即称干土质量sm，准确至0.01g。
结果整理：精密度和允许偏差：本试验须进行二次平行测定，取其算术平均值，允许平行差值应符合规定。
详细操作步奏详见《公路土工试验规程》JTGE40-2007中“土的含水率试验”一般常用其中的“酒精燃烧法”和“烘干法”。
