数显氧弹热量计使用规程

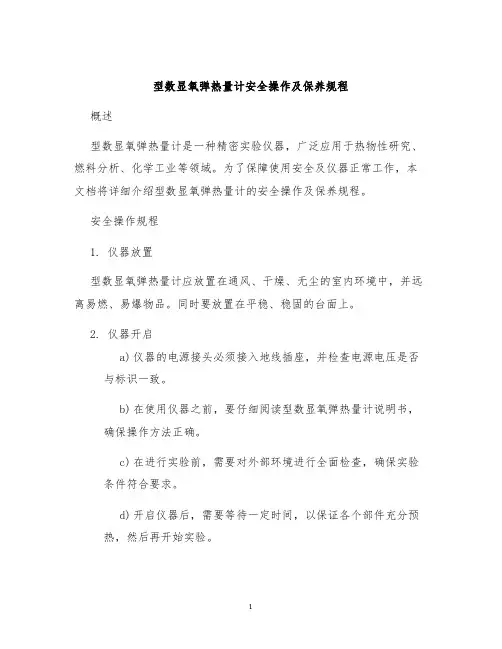

型数显氧弹热量计安全操作及保养规程概述型数显氧弹热量计是一种精密实验仪器，广泛应用于热物性研究、燃料分析、化学工业等领域。

为了保障使用安全及仪器正常工作，本文档将详细介绍型数显氧弹热量计的安全操作及保养规程。

安全操作规程1. 仪器放置型数显氧弹热量计应放置在通风、干燥、无尘的室内环境中，并远离易燃、易爆物品。

同时要放置在平稳、稳固的台面上。

2. 仪器开启a)仪器的电源接头必须接入地线插座，并检查电源电压是否与标识一致。

b)在使用仪器之前，要仔细阅读型数显氧弹热量计说明书，确保操作方法正确。

c)在进行实验前，需要对外部环境进行全面检查，确保实验条件符合要求。

d)开启仪器后，需要等待一定时间，以保证各个部件充分预热，然后再开始实验。

3. 实验操作a)实验操作时，需按照型数显氧弹热量计说明书中的要求操作。

b)在实验操作过程中，必须进行全程监控，防止在实验过程中发生任何异常。

c)实验完成后，切记关闭仪器电源开关，轻拔电源插头，然后清洁仪器表面及各个部件。

4. 注意事项a)在进行实验操作前，严格按照说明书中的要求校准仪器。

b)切勿用手接触仪器加热器、加热炉、加热板等部件，以免烫伤。

c)在进行实验操作时，要注意安全距离，避免接触电路部件。

d)在仪器长时间使用后，需定期进行维护和保养。

保养规程1. 仪器清洁a)在每次实验使用后及仪器长时间闲置时，应将仪器表面及内部各个部件进行清洁，保持干燥和洁净。

b)在清洁过程中，不得使用含有腐蚀性或极易引起火灾的清洁剂或溶剂。

c)使用干净、柔软的棉布或吹风机对仪器进行清洁。

2. 仪器保养a)定期检查仪器电源及电路连接是否正常。

b)定期检查仪器各个部件的精度，必要时进行调整或更换。

c)定期对仪器进行维护，如更换消耗品。

d)定期将仪器送厂检测和保养，以确保仪器的正常运转。

总结型数显氧弹热量计是一种常用的实验仪器，对于保障使用安全及仪器正常工作，必须按照安全操作规程进行仪器的开启和实验操作，并且要进行仪器的定期保养与维护。

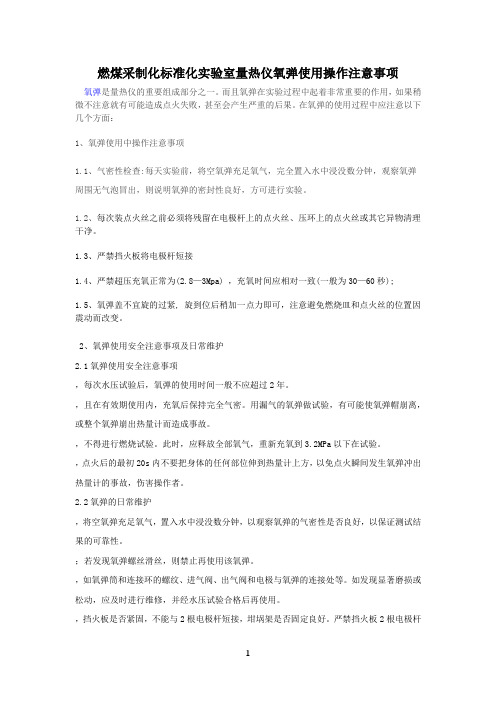

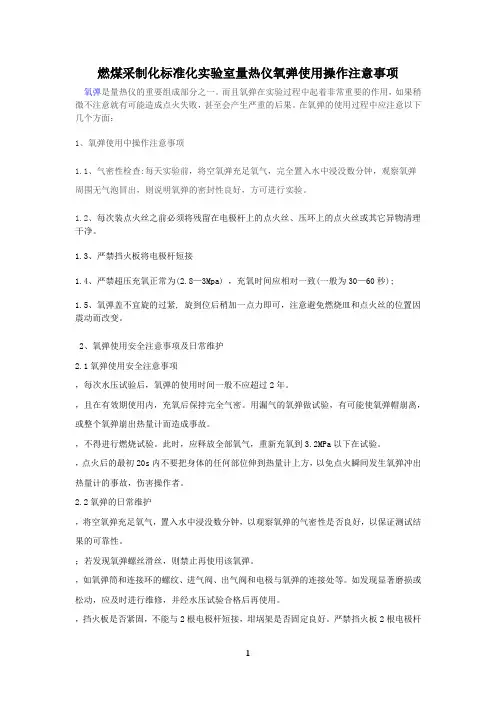

燃煤采制化标准化实验室量热仪氧弹使用操作注意事项氧弹是量热仪的重要组成部分之一。

而且氧弹在实验过程中起着非常重要的作用，如果稍微不注意就有可能造成点火失败，甚至会产生严重的后果。

在氧弹的使用过程中应注意以下几个方面：1、氧弹使用中操作注意事项1.1、气密性检查:每天实验前，将空氧弹充足氧气，完全置入水中浸没数分钟，观察氧弹周围无气泡冒出，则说明氧弹的密封性良好，方可进行实验。

1.2、每次装点火丝之前必须将残留在电极杆上的点火丝、压环上的点火丝或其它异物清理干净。

1.3、严禁挡火板将电极杆短接1.4、严禁超压充氧正常为(2.8—3Mpa) ，充氧时间应相对一致(一般为30—60秒);1.5、氧弹盖不宜旋的过紧, 旋到位后稍加一点力即可，注意避免燃烧皿和点火丝的位置因震动而改变。

2、氧弹使用安全注意事项及日常维护2.1氧弹使用安全注意事项，每次水压试验后，氧弹的使用时间一般不应超过2年。

，且在有效期使用内，充氧后保持完全气密。

用漏气的氧弹做试验，有可能使氧弹帽崩离，或整个氧弹崩出热量计而造成事故。

，不得进行燃烧试验。

此时，应释放全部氧气，重新充氧到3.2MPa以下在试验。

，点火后的最初20s内不要把身体的任何部位伸到热量计上方，以免点火瞬间发生氧弹冲出热量计的事故，伤害操作者。

2.2氧弹的日常维护，将空氧弹充足氧气，置入水中浸没数分钟，以观察氧弹的气密性是否良好，以保证测试结果的可靠性。

；若发现氧弹螺丝滑丝，则禁止再使用该氧弹。

，如氧弹筒和连接环的螺纹、进气阀、出气阀和电极与氧弹的连接处等。

如发现显著磨损或松动，应及时进行维修，并经水压试验合格后再使用。

，挡火板是否紧固，不能与2根电极杆短接，坩埚架是否固定良好。

严禁挡火板2根电极杆短接。

，将氧弹每个部件清洗干净，有序摆放，每个氧弹都应作为1个完整单元使用，严禁氧弹部件交换使用。

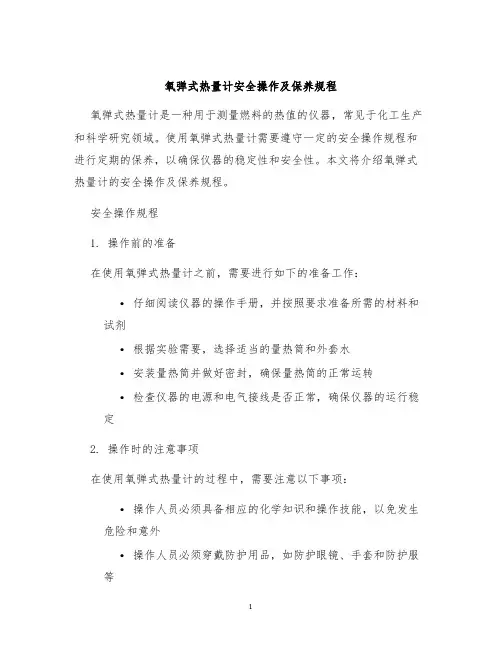

氧弹式热量计安全操作及保养规程氧弹式热量计是一种用于测量燃料的热值的仪器，常见于化工生产和科学研究领域。

使用氧弹式热量计需要遵守一定的安全操作规程和进行定期的保养，以确保仪器的稳定性和安全性。

本文将介绍氧弹式热量计的安全操作及保养规程。

安全操作规程1. 操作前的准备在使用氧弹式热量计之前，需要进行如下的准备工作：•仔细阅读仪器的操作手册，并按照要求准备所需的材料和试剂•根据实验需要，选择适当的量热筒和外套水•安装量热筒并做好密封，确保量热筒的正常运转•检查仪器的电源和电气接线是否正常，确保仪器的运行稳定2. 操作时的注意事项在使用氧弹式热量计的过程中，需要注意以下事项：•操作人员必须具备相应的化学知识和操作技能，以免发生危险和意外•操作人员必须穿戴防护用品，如防护眼镜、手套和防护服等•操作人员必须保持清醒和专注，不得在操作过程中饮酒或服用镇静剂等药物•操作人员必须在通风良好的环境下进行操作，以避免有毒物质的积聚和影响健康•操作人员必须严格按照操作手册的要求进行操作，不得自行更改或缺省任何环节和步骤•在操作过程中，必须保持仪器清洁和干燥，避免外来的污染和氧气泄漏等现象的出现3. 操作后的处理在使用氧弹式热量计完成实验后，需要进行如下的处理工作：•关闭仪器的电源和电气开关，并拆卸量热筒和外套水•检查仪器的各部位是否完好，修复或更换损坏的零部件•对仪器的密封件和传感器进行清洗和消毒，防止污染和细菌感染•对仪器的管路和排放污染物的设施进行清洁，保持环境卫生和安全•将仪器存放在干燥通风的地方，避免湿气和腐蚀的发生保养规程氧弹式热量计是一种灵敏和精密的仪器，需要经常进行保养，以确保仪器的正常运行和准确度。

1. 定期检查对氧弹式热量计进行定期的检查和维护，可以保证仪器的稳定性和安全性。

具体内容包括：•检查仪器的电气接线和电源，确保电气系统的正常运行•每季度或每半年对仪器的管路和泵进行检查和清洗，防止污染和磨损•每年对仪器的传感器和密封件进行更换或修理，保持精度和可靠性•保证氧气和氮气的供应充足，且有备用的氧气瓶和氮气瓶2. 清洗保养清洗是氧弹式热量计保养的重要环节，能有效地延长仪器使用寿命。

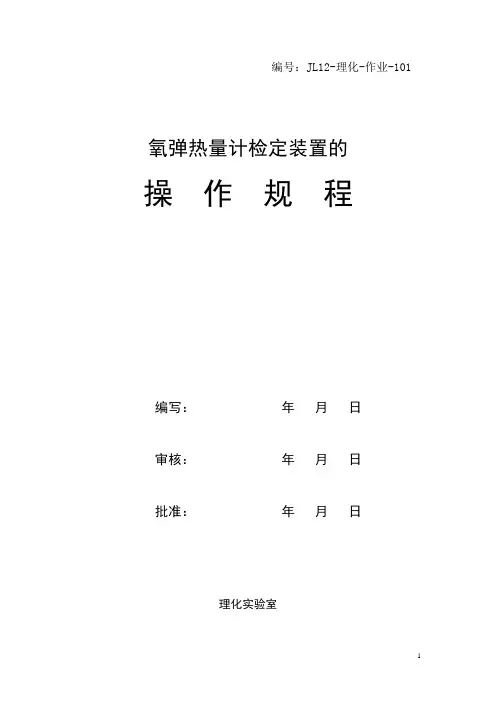

编号：JL12-理化-作业-101氧弹热量计检定装置的操作规程编写：年月日审核：年月日批准：年月日理化实验室氧弹热量计检定装置的操作规程1目的为了规范测试、校准或检定过程，严格执行检定规程，保证量值传递的准确性，保证结果的客观公正性，特制定该操作规程。

2测量标准的组成2.1检校设备3环境条件4准备工作4.1仪器安装要求仪器应该平稳而牢固的安装在工作台上，电缆线的接插件应该紧密配合，接地良好。

4.2内外筒外观要求内筒表面应抛光，外筒内表面不得有划痕、起泡和脱皮等缺陷。

4.3氧弹要求氧弹内、外表面不得有任何划痕及损伤，弹盖和弹筒的螺旋部分不得有磨损、锈蚀等缺陷，在室温下应能承受20MPa的水压试验。

5量传参数和量值点根据JJG 672-2001《氧弹热量计检定规程》，氧弹热量计检定装置的量传参数是：热值分析。

量传量值点是：搅拌热、热容量重复性、热值误差、平衡点稳定性。

6操作步骤6.1外观及常规检查参照规程4.1、4.2、4.4的要求，用目视方法进行检查。

6.2等温热量计的检定方法6.2.1搅拌热的检定将热量计的内筒温度、外筒温度调到与室温相差不大于0.1℃，开动搅拌10min，记录10min前后量热体系温度的变化。

6.2.2热容量重复性的检定a)取约1g片剂苯甲酸，称准至0.1mg，放入洁净的坩埚内，将坩埚安放在氧弹头电极架上；取一段金属引燃丝，称准至0.1mg，将其两端分别缚紧在氧弹头的两个电极柱上，调整下垂的引燃丝，使他能与苯甲酸相接触。

b)向氧弹筒内移入10mL蒸馏水（每次检定及测定移入蒸馏水量应相同），将氧弹头插入氧弹筒内，安装好后拧紧弹盖，然后与充氧系统相连，向弹内缓缓充入氧气，一般充氧时间不少于15s（亦可按仪器说明书要求操作），使弹内压力达到3.0MPa。

如充氧不慎，弹内压力达到3.3MPa时，则应中断操作，更换苯甲酸后重新安装氧弹。

c）调节外筒水温与室温相同，一般两者不得超过1.5K，调节内筒水温，使主期终了时内筒温度出现明显下降（通常主期终了时内筒温度比外筒温度约高1.5K左右）。

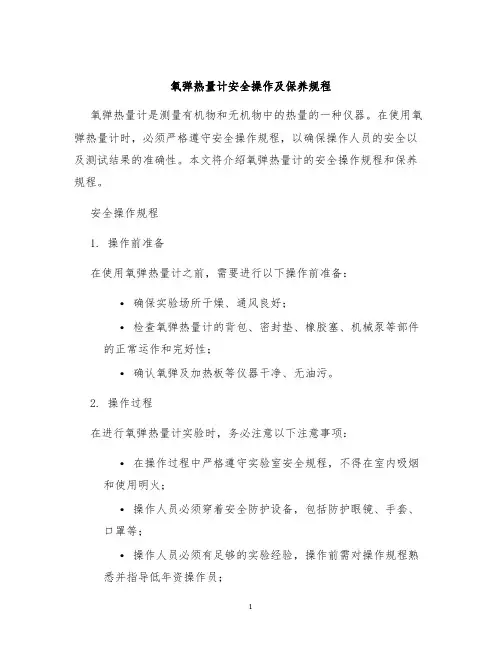

氧弹热量计安全操作及保养规程氧弹热量计是测量有机物和无机物中的热量的一种仪器。

在使用氧弹热量计时，必须严格遵守安全操作规程，以确保操作人员的安全以及测试结果的准确性。

本文将介绍氧弹热量计的安全操作规程和保养规程。

安全操作规程1. 操作前准备在使用氧弹热量计之前，需要进行以下操作前准备：•确保实验场所干燥、通风良好；•检查氧弹热量计的背包、密封垫、橡胶塞、机械泵等部件的正常运作和完好性；•确认氧弹及加热板等仪器干净、无油污。

2. 操作过程在进行氧弹热量计实验时，务必注意以下注意事项：•在操作过程中严格遵守实验室安全规程，不得在室内吸烟和使用明火；•操作人员必须穿着安全防护设备，包括防护眼镜、手套、口罩等；•操作人员必须有足够的实验经验，操作前需对操作规程熟悉并指导低年资操作员；•操作时应准确测量加入样品和水的重量及温度，并严格控制加热时间；•在启动计算机分析时，需确保计算机已经经过检查和测试。

3. 操作后处理在实验完成后，需进行以下操作后处理：•关闭所有加热器和电源；•在操作结束后，将氧弹冷却至室温，并清洗干净；•准确记录实验结果，并按照实验室规定妥善保存实验数据和记录。

保养规程为保证氧弹和计量管的长期使用寿命和工作性能，需要按照以下保养规程进行保养：1. 日常保养日常保养包括：•安装橡胶塞和铁夹后，将其放置在干净的、无水分的烤炉内烘干；•在计量管的接口处，使用棉棒和乙醇擦拭清洗；•收集密封垫和倒置器放在干燥的场所保存。

2. 定期保养定期保养包括：•清洗氧弹——在氧弹热量计的加热部分使用软布和少量蘸有乙醇的棉球进行油污擦洗，因为氧弹油污较难清洗，所以清洗时需特别注意；•检查氧弹上的橡胶密封垫和倒置器是否完好，并及时更换；•检查热量计中的计量管是否存在损坏或者磨损，并及时修理或更换。

按照以上保养规程进行保养和维护，可以有效地延长氧弹热量计的使用寿命，提高实验数据的准确性和可靠性。

结论氧弹热量计是一种非常精密的仪器，操作时必需严格遵守操作规程进行操作。

氧弹热量测定仪型号安全操作及保养规程1. 引言氧弹热量测定仪是一种用于测量燃料的热值的设备，广泛应用于石油、煤炭、天然气等能源领域。

为了确保设备的安全运行和长期的有效使用，本文档将详细介绍氧弹热量测定仪型号的安全操作和保养规程。

2. 设备安全操作2.1. 设备使用前的准备工作在使用氧弹热量测定仪之前，必须进行以下准备工作：•检查设备的电源连接是否正确并稳定。

•确保仪器内的氧气压力达到工作要求。

2.2. 设备操作步骤在开始实际操作之前，请按照以下步骤进行：1.打开氧弹热量测定仪的仪表面板电源开关，确保仪器系统正常启动。

2.设置所需的实验参数，包括压力、温度等。

确保参数设置正确。

3.准备待测燃料样品，并将样品放入氧弹热量测定仪中。

4.关闭氧气压力输入阀门，并调整压力至所需范围内。

5.启动点火装置，点燃燃料样品。

6.观察样品燃烧情况，并记录热量测定仪显示屏上的数据。

7.完成实验后，关闭氧气供应，并等待设备冷却。

2.3. 安全注意事项在操作氧弹热量测定仪时，务必要注意以下事项：•在操作过程中，严禁使用易燃物品或化学品。

•操作人员应佩戴合适的防护装备，如手套、护目镜等。

•在操作开始之前，确保周围环境通风良好。

3. 设备保养规程为了保证氧弹热量测定仪的正常运行和延长设备的使用寿命，需要遵守以下保养规程：3.1. 定期清洁定期清洁是保养设备的关键步骤之一。

在清洁过程中，需要注意以下事项：•使用清洁剂和干净、柔软的布进行清洁，避免使用刺激性或腐蚀性的清洁剂。

•清洁仪器表面和内部，特别是可燃气体接口处的残留物。

3.2. 检查与维修定期检查设备是确保设备正常运行的重要环节。

以下是常见的检查和维修项目：•检查仪器的各个连接部件是否松动或损坏，并进行必要的紧固或更换。

•检查仪器传感器和控制器的工作情况，如有故障应及时维修或更换。

•检查设备的电源线和电缆是否损坏或老化，必要时进行更换。

3.3. 存储与运输在设备不使用时，需要注意以下存储和运输事项：•将设备放置在干燥、通风良好的地方，避免潮湿和高温环境。

学会⽤氧弹热量计测定有机物燃烧热的⽅法学会⽤氧弹热量计测定有机物燃烧热的⽅法.明确燃烧热的定义,了解恒压燃烧热与恒容燃烧热的差别.掌握⽤雷诺法和公式法校正温差的两种⽅法.掌握压⽚技术,熟悉⾼压钢瓶的使⽤⽅法,会⽤精密电⼦温差测量仪测定温度的改变值.2 基本原理有机物的燃烧焓△cHm是指1摩尔的有机物在P时完全燃烧所放出的热量,通常称燃烧热.燃烧产物指定该化合物中C变为CO2 (g),H 变为H2O(l),S变为SO2 (g),N变为N2 (g),C l变为HCl(aq),⾦属都成为游离状态.燃烧热的测定,除了有其实际应⽤价值外,还可⽤来求算化合物的⽣成热,化学反应的反应热和键能等.量热⽅法是热⼒学的⼀个基本实验⽅法.热量有Qp 和Qv 之分.⽤氧弹热量计测得的是恒容燃烧热Qv;从⼿册上查到的燃烧热数值都是在298.15K,10 1.325kPa条件下,即标准摩尔燃烧焓,属于恒压燃烧热Qp.由热⼒学第⼀定律可知,Qv=△U;Qp=△H.若把参加反应的⽓体和反应⽣成的⽓体都作为理想⽓体处理,则它们之间存在以下关系:△H=△U+△(PV) Qp=Qv+△nRT式中,△n为反应前后反应物和⽣成物中⽓体的物质的量之差;R为⽓体常数;T为反应的热⼒学温度.在本实验中,设有mg物质在氧弹中燃烧,可使Wg⽔及量热器本⾝由T1升⾼到T2 , 令Cm 代表量热器的热容,Qv为该有机物的恒容摩尔燃烧热,则:|Qv|=(Cm+W)(T2 - T1)·M / m式中,M为该有机物的摩尔质量.该有机物的燃烧热则为:△cHm =△rHm=Qp=Qv+△nRT= -M (Cm+W)(T2 - T1)/ m+△nRT由上式,我们可先⽤已知燃烧热值的苯甲酸,求出量热体系的总热容量(Cm+W)后,再⽤相同⽅法对其它物质进⾏测定,测出温升△T=T2 - T1,代⼊上式,即可求得其燃烧热.3 仪器试剂GR3500型氧弹热量计1套直尺1把精密电⼦温差测量仪1台剪⼑1把氧⽓钢瓶1个万⽤电表1个氧⽓减压阀1个台秤1台压⽚机1台引燃专⽤丝容量瓶(1000mL,500mL)各1个苯甲酸(分析纯)萘(分析纯)4 实验步骤测定热量计的⽔当量(即总热容量)①压⽚⽤台秤预称取0.9g～1.1g的苯甲酸,在压⽚机上压成圆⽚.样⽚压得太紧,点⽕时不易全部燃烧;压得太松,样品容易脱落.将压⽚制成的样品放在⼲净的滤纸上,⼩⼼除掉有污染和易脱落部分,然后在分析天平上精确称量.装氧弹a 截取20 cm的镍铬燃烧丝,在直径约3mm的玻璃棒上,将其中段绕成螺旋形5圈～6圈.b 将氧弹盖取下放在专⽤的弹头座上,⽤滤纸擦净电极及不锈钢坩埚.先放好坩埚,然后⽤镊⼦将样品放在坩埚正中央.将准备好的燃烧丝两端固定在电极上,并将螺旋部分紧贴在样品的上表⾯,然后⼩⼼旋紧氧弹盖.⽤万⽤表检查两电极间的电阻值,⼀般不应⼤于20Ω.充氧⽓充⽓前先⽤扳⼿轻轻拧紧氧弹上的放⽓阀.第⼆,⽤⼿拧掉氧弹上的充⽓阀螺丝,将氧⽓钢瓶上的充⽓管螺丝拧⼊充⽓阀,⽤扳⼿轻轻拧紧.检查氧⽓钢瓶上的减压阀,使其处于关闭状态,再打开氧⽓钢瓶上的总开关. 然后轻轻拧紧减压阀螺杆(拧紧即是打开减压阀),使氧⽓缓慢进⼊氧弹内.待减压阀上的减压表压⼒指到1.8MPa～2.0MPa之间时停⽌,使氧弹和钢瓶之间的⽓路断开.这时再从氧弹上取下充⽓螺丝,并将原来氧弹上的充⽓阀螺丝拧回原处.充⽓完毕关闭氧⽓钢瓶总开关,并拧松压阀螺杆.安装热量计:热量计包括外筒,搅拌马达,内筒和控制台等.先放好内筒,调整好搅拌,注意不要碰壁.将氧弹放在内筒正中央,接好点⽕插头,加⼊3000m L⾃来⽔.插⼊精密电⼦温差测量仪上的测温探头,注意既不要和氧弹接触,⼜不要和内筒壁接触,使导线从盖孔中出来,安装完毕.再次⽤万⽤表检查电路是否畅通.数据测量:打开搅拌,稳定后打开精密电⼦温差测量仪,监视内筒温度. 待温度基本稳定后开始记录数据,整个数据记录分为三个阶段:a 初期:这是样品燃烧以前的阶段.在这⼀阶段观测和记录周围环境和量热体系在试验开始温度下的热交换关系.每隔1分钟读取温度1次,共读取6次.b 主期:从点⽕开始⾄传热平衡称为主期.在读取初期最末1次数值的同时,旋转点⽕旋钮即进⼊主期.此时每0 .5min读取温度1次,直到温度不再上升⽽开始下降的第1次温度为⽌.c 末期:这⼀阶段的⽬的与初期相同,是观察在试验后期的热交换关系.此阶段仍是每0.5min 读取温度1次,直⾄温度停⽌下降为⽌(约共读取10次).停⽌观测温度后,从热量计中取出氧弹,缓缓旋开放⽓阀,在5min左右放尽⽓体,拧开并取下氧弹盖,氧弹中如有烟⿊或未燃尽的试样残余,试验失败,应重做.实验结束,⽤⼲布将氧弹内外表⾯和弹盖擦净,最好⽤热风将弹盖及零件吹⼲或风⼲.萘的燃烧热的测定:称取0.8g～1g 萘,⽤同样的⽅法进⾏测定.5 数据处理(1) ⽤雷诺法校正温差.具体⽅法为:将燃烧前后观察所得的⼀系列⽔温和时间关系作图,得⼀曲线,如图Ⅱ-1-1所⽰.图Ⅱ-1-1 雷诺温度校正图图Ⅱ- 1-2 绝热良好情况下的雷诺校正图图中H点意味着燃烧开始,热传⼊介质;D点为观察到的最⾼温度值;从相当于室温的J点作⽔平线交曲线与I,过I点作垂线ab,再将FH 线和GD线延长并交ab线于A,C两点,其间的温度差值即为经过校正的△T.图中Ⅱ-1-1A A′为开始燃烧到温度上升⾄室温这⼀段时间△t1内,由环境辐射和搅拌引进的能量所造成的升温,故应予扣除.CC′为由室温升到最⾼点D这⼀段时间△t2内,热量计向环境的热漏造成的温度降低,计算时必须考虑在内,故可认为,AC两点的差值较客观地表⽰了样品燃烧引起的升温数值.在某些情况下,热量计的绝热性能良好,热漏很⼩,⽽搅拌器功率较⼤,不断引进的能量使得曲线不出现极⾼温度点,如图Ⅱ-1-2.校正⽅法相似.⽤公式法校正温差:①量结果按下列公式计算:K=(Q·a+gb) / 〔(T-T.)+△t〕式中K——量热体系的热容量;Q——苯甲酸的热值( J·g-1);a——苯甲酸的重量(g);g——燃烧丝的热值(J·g-1);b——实际消耗的引⽕丝重量(g );T——直接观测到的主期的最终温度;T0——直接观测到的主期的最初温度;t——热量计热交换校正值.②热量计热交换校正值△t,⽤奔特公式计算:△t=m(v+v1) / 2+v1r式中: v——初期温度变率;v1——末期温度变率;m——在主期中每0.5min温度上升不⼩于0.3℃的间隔数,第⼀间隔不管温度升⾼多少度都计⼊m中; r:在主期每半分钟温度上升⼩于0.3℃的间隔数;③记录及计算⽰例:室温:22.3℃;外筒温度:22.5℃;内筒温度:21.8℃;苯甲酸热值:26465J·g-10——0.848)1——……2——0.8493——……4——0.850初期5——……6——0.8517——……8——0.8529——……10——0.853 点⽕1——1.0902——1.9303——2.390 m=34——2.6105——2.7226——2.7827——2.817主期8——2.8379——2.849γ=1210——2.85611——2.86012——2.86113——2.86214——2.86215——2.8611——2.8602——2.8593——2.8584——2.8575——2. 856末期6——2.8557——2.8548——2.8539——2.85210——2.851v = (0.848-0.853) / 10 = -0.0005v1 = (2.861-2.851)/ 10 = 0.001t = (-0.0005+0.001 )×3 / 2+0.001×12=0.01275a = 1.1071ggb = 33.44JK = (26465×1.107+33.44) / (2.861-0.853+0.01275) = 14515J·℃-1④萘的燃烧热按下列公式计算:Qv=[(T-T0+△t)K-gb]/ G;Qv——⽤氧弹热量计测得的恒容燃烧热(J·g-1);G——样品萘的质量(g);其余符号的意义同前.⽕丝燃烧值:镍铬丝为-3242 J·g- 1或1.4 J·cm-1;铁丝为-6694 J·g-1或2.9 J·cm-1 苯甲酸燃烧热为-26460 J·g –1作苯甲酸和萘燃烧的雷诺温度校正后,由△T计算体系的热容量和萘的恒容燃烧热Qv,并计算其恒压燃烧热Qp;再⽤公式法计算体系的热容量和萘的恒容燃烧热Qv ,并计算其恒压燃烧热Qp .并分别⽐较测定结果的相对百分误差.⽂献值恒压燃烧焓kcal·mol-1kJ·mol-1J·g-1测定条件苯甲酸3226.87-3226.9-26410p ,20℃萘5153.85-5153.8-40205p ,20℃6 注意事项(1) 试样在氧弹中燃烧产⽣的压⼒可达14MPa. 因此在使⽤后应将氧弹内部擦⼲净,以免引起弹壁腐蚀,减少其强度.(2) 氧弹,量热容器,搅拌器在使⽤完毕后,应⽤⼲布擦去⽔迹,保持表⾯清洁⼲燥.(3) 氧⽓遇油脂会爆炸.因此氧⽓减压器,氧弹以及氧⽓通过的各个部件,各连接部分不允许有油污,更不允许使⽤润滑油.如发现油垢,应⽤⼄醚或其它有机溶剂清洗⼲净.坩埚在每次使⽤后,必须清洗和除去碳化物,并⽤纱布清除粘着的污点.其他回答按时间排序按投票数排序xiaodaozhutiti2009-11-28 22:16:17 115.155.69.* 举报△rHm=ri△cHmi(反应热)-ri△cHmi(⽣产热)C10H8（s）+12O2(g)=10CO2(g)+4H2O(l)祝贺你2009-11-28 22:16:33 114.246.254.* 举报恒压燃烧热qp(萘，1atm，25℃)= -5153.8kj/mol燃烧热的测定⼀、⽬的1．掌握燃烧热的定义，了解恒压燃烧热与恒容燃烧热的差别及相互关系；2．熟悉热量计中主要部件的原理和作⽤，掌握氧弹热量计的实验技术；3．⽤氧弹热量计测定苯甲酸和蔗糖的燃烧热；4．学会雷诺图解法校正温度改变值。

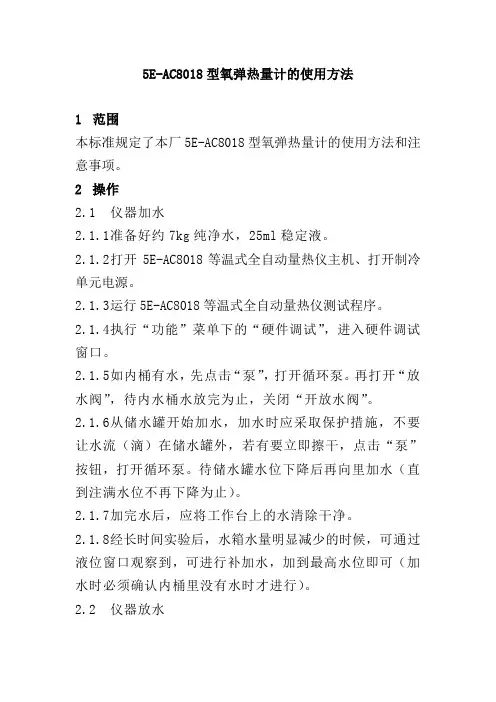

5E-AC8018型氧弹热量计的使用方法1范围本标准规定了本厂5E-AC8018型氧弹热量计的使用方法和注意事项。

2操作2.1仪器加水2.1.1准备好约7kg纯净水，25ml稳定液。

2.1.2打开5E-AC8018等温式全自动量热仪主机、打开制冷单元电源。

2.1.3运行5E-AC8018等温式全自动量热仪测试程序。

2.1.4执行“功能”菜单下的“硬件调试”，进入硬件调试窗口。

2.1.5如内桶有水，先点击“泵”，打开循环泵。

再打开“放水阀”，待内水桶水放完为止，关闭“开放水阀”。

2.1.6从储水罐开始加水，加水时应采取保护措施，不要让水流（滴）在储水罐外，若有要立即擦干，点击“泵”按钮，打开循环泵。

待储水罐水位下降后再向里加水（直到注满水位不再下降为止）。

2.1.7加完水后，应将工作台上的水清除干净。

2.1.8经长时间实验后，水箱水量明显减少的时候，可通过液位窗口观察到，可进行补加水，加到最高水位即可（加水时必须确认内桶里没有水时才进行）。

2.2仪器放水2.2.1打开5E-AC8018等温式全自动量热仪主机、打开制冷单元电源。

2.2.2运行5E-AC8018等温式全自动量热仪测试程序。

2.2.3执行“功能”菜单下的“硬件调试”，进入硬件调试窗口。

2.2.4如内桶有水，先点击“泵”，打开循环泵。

再打开“放水阀”，待内水桶水放完为止，关闭“开放水阀”。

2.2.5打开管线槽盖，放好接水容器（不小于7升容量）。

2.2.6将排水管通过快速接头接上排水口。

2.2.7可将测量单元适当向排水口方倾斜至水排完（注意关闭循环泵）。

2.2.8将排水快速接头上套圈向后推压，排水管即自动弹出。

2.3日常操作2.3.1依次打开5E-AC8018等温式全自动量热仪主机、压缩机电源开关。

2.3.2运行测试程序，如桶内有水，先从“功能”菜单进入“硬件调试”工作界面，点击“泵”按钮，打开循环泵，再打开“放水阀”，待内桶水放完为止，关闭“开放水阀”，关闭调试界面。

X R Y-1A数显氧弹热量计使 用 说 明 书上海昌吉地质仪器有限公司目 录一、原理概述 (2)二、仪器结构和技术要求 (2)三、性能特点及使用方法 (5)四、操作步骤及计算方法 (5)五、仪器的使用和维护保养 (8)一、原理概述XRY-1A 型数显氧弹热量计（以下称氧弹热量计）是依据中华人民共和国国家标准GB/T213《煤的发热量测定方法》、GB/T384《石油产品热值测定法》和中华人民共和国国家计量检定规程JJG672 《氧弹热量计》的要求设计，并按照上海市企业标准《Q/YXYY 10 XRY-1型氧弹热量计》的要求制造的。

本仪器的热容量为14000～15000J/℃，适用于以热量计氧弹法测定不含水的石油产品（汽油、喷气燃料、柴油和燃料油等）以及煤炭、焦炭、石蜡等可燃性物质的发热量的测定。

弹热值的测定是在氧弹中有过剩氧的情况下，按规定条件燃烧单位重量的试样所产生的热量，称为弹热值（以J/g或kJ/kg表示）。

热量计热容量的测定采用在氧弹中燃烧一定量的标准苯甲酸，测量由其燃烧所产生的热量而引起热量计系统温度变化的方法来确定热量计的热容量，即热量计系统温度升高1℃所需的热量（J），在数值上等于热量计的热容量（J/℃）。

二、仪器结构和技术要求仪器结构见图1所示。

⑴⑵⑶⑷⑸⑹⑺⑴玻璃管温度计 ⑵搅拌电机 ⑶温度传感器⑷翻盖手柄 ⑸手动搅拌柄 ⑹氧弹体 ⑺控制面板图 11、自密封式氧弹（简称氧弹）为了防止燃烧生成的酸对氧弹的腐蚀，全部结构采用不锈钢1Cr18Ni9Ti制成，氧弹的结构由三个部分组成；一个容积为300毫升的圆筒形弹体，一个盖子和一个联接盖和弹体的环，弹体内径为58毫米，深103毫米，壁厚为内径的1/10，底和盖的厚度稍大，强度足够耐受固体燃烧时产生的最大压力（60-70大气压），并能耐受液体燃料所产生的更大压力。

氧弹采用自动密封橡胶垫圈，当氧弹内充氧到一定压力时，橡胶垫圈因受压而与弹体和弹盖密接，造成两者间的气密性。

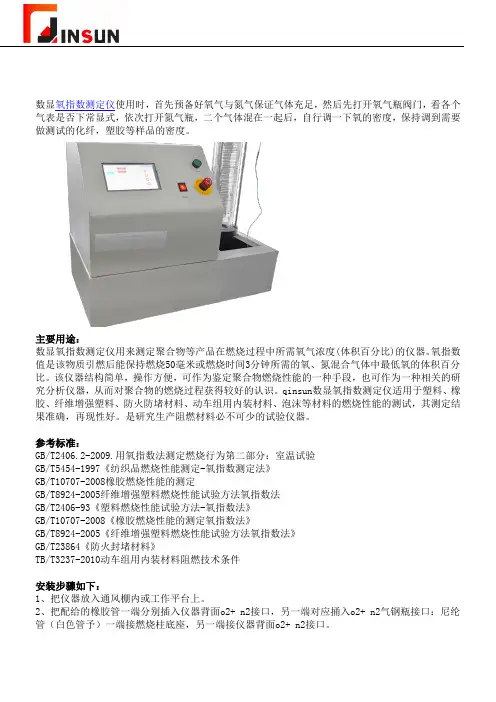

数显氧指数测定仪使用时，首先预备好氧气与氮气保证气体充足，然后先打开氧气瓶阀门，看各个气表是否下常显式，依次打开氮气瓶，二个气体混在一起后，自行调一下氧的密度，保持调到需要做测试的化纤，塑胶等样品的密度。

主要用途：数显氧指数测定仪用来测定聚合物等产品在燃烧过程中所需氧气浓度(体积百分比)的仪器。

氧指数值是该物质引燃后能保持燃烧50毫米或燃烧时间3分钟所需的氧、氮混合气体中最低氧的体积百分比。

该仪器结构简单，操作方便，可作为鉴定聚合物燃烧性能的一种手段，也可作为一种相关的研究分析仪器，从而对聚合物的燃烧过程获得较好的认识。

qinsun数显氧指数测定仪适用于塑料、橡胶、纤维增强塑料、防火防堵材料、动车组用内装材料、泡沫等材料的燃烧性能的测试，其测定结果准确，再现性好。

是研究生产阻燃材料必不可少的试验仪器。

参考标准：GB/T2406.2-2009.用氧指数法测定燃烧行为第二部分：室温试验GB/T5454-1997《纺织品燃烧性能测定-氧指数测定法》GB/T10707-2008橡胶燃烧性能的测定GB/T8924-2005纤维增强塑料燃烧性能试验方法氧指数法GB/T2406-93《塑料燃烧性能试验方法-氧指数法》GB/T10707-2008《橡胶燃烧性能的测定氧指数法》GB/T8924-2005《纤维增强塑料燃烧性能试验方法氧指数法》GB/T23864《防火封堵材料》TB/T3237-2010动车组用内装材料阻燃技术条件安装步骤如下：1、把仪器放入通风棚内或工作平台上。

2、把配给的橡胶管一端分别插入仪器背面o2+ n2接口，另一端对应捅入o2+ n2气钢瓶接口：尼纶管（白色管予）一端接燃烧柱底座，另一端接仪器背面o2+ n2接口。

3、取出燃烧筒内金属网，放入配给的分和板、玻璃珠、再放入金属网、试样夹、套上玻璃燃烧筒。

4、仪器的校正5、校正满度：接通仪器电源，开启已知氧浓度值（钢瓶上有充气标定值）的氧气钢瓶总阀并调节减压器，压力为(0.25-0.4) mpa，顺时针调节仪器晰板右下角“稳压”阀，仪器压力表指示值为(0.12±0.01) mpa，反时针调节右边压力表上方的“流量”旋钮，流量计指示值为( 10±0.5) l/min，此时仪器数显表显示的数值应符合已知氧浓度值，否则应调节“满度”，反时针关闭“稳压”阀。

数显氧指数测定仪JF-3使用说明书安全警告尊敬的用户：您在使用仪器的过程中可能涉及以下项目请注意：一、设备在首次使用时在通电12个小时后，氧传感器才能到达稳定状态。

二、使用规定的电压，仪器用电应有接地线。

三、测试样品时，某些材料会释放有毒有害气体。

建议检测应在通风橱内进行，并做好人体防护。

四、使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。

五、试验时操作人员不能离开试验现场。

六、计算机控制的设备应防止病毒的侵袭。

七、配备灭火器材。

八、试验结束时应关闭所有电源、气源。

目录一、装箱清单 (3)二、产品介绍 (4)三、外形结构 (4)四、主要技术指标 (5)五、仪器的工作条件 (6)六、设备的使用注意事项 (6)七、试样制备 (7)7.1试样标记 (7)7.2试样制备参考尺寸 (7)7.3试样状态调节 (7)八、仪器的安装及调试步骤 (8)8.1安装步骤 (8)8.2调试步骤 (9)九、实验步骤 (9)7.燃烧行为评判方法 (10)7.1 采用50mm标记线 (10)7.2采用3分钟计时 (10)附录一：氧传感器 (11)1.氧传感器的简介 (11)2.氧传感器的维护 (11)3.氧传感器的更换 (11)附录二：点火器 (12)附录三、故障的判断及处理方法 (13)十、产品保修单 (14)十一、产品合格证 (14)一、装箱清单产品型号：JF-3产品名称：数显氧指数测定仪请您依照该装箱单核对每一组成部分。

如果您发现有任何部件缺失或损坏，请您及时联络我公司相关部门，我们将为您进行妥善处理。

（另：发生损坏现象时请您尽可能留照存证。

）二、产品介绍JL-JF-3型氧指数测定仪，是根据国家标准GB/T2406规定的技术要求研制的新型号产品。

该仪器是用来测定聚合物燃烧过程中所需要氧的体积百分比，聚合物氧指数值是在该物质引燃后，保持燃烧50mm 长或燃烧时间为180s 时所需要的氧、氮混合气流中，刚好维持试样燃烧所需的最低氧浓度（亦称氧指数）。

实验二 氧弹法测定食物的能量值（热值）一.实验目的应用热力学第一定律来测定一些物质的（如食物）的能量值。

（工业上称为热值，或燃烧值，即单位质量物质完全燃烧后所放出的热量） 二.实验原理将已知量的样品（如苯甲酸或食物样品）置于密封容器（氧弹）中，通入氧气，点火使之完全燃烧，燃料所放出的热量传给周围的水，根据水温升高度数计算出样品能量值，即热值。

测定时，除样品外，点火丝燃烧，热量计本身（包括氧弹、温度计、搅拌器和外壳等）也吸收热量；此外量热计还向周围散失部分热量，这些计算时都应考虑加以修正。

热量计系统在实验在条件下，温度升高1℃所需要的能量称为热量计的热容量。

测定之前，先使已知发热量的苯甲酸（量热计标准物质、热值为26466J/g ）在氧弹内燃烧，标定热量计的热容C th 。

测定时，再将被测样品置于氧弹中燃烧，如测得温度升高T ∆，则燃烧总效应为T C th ∆。

再经进一步修正计算出燃料的热值。

理论计算原理：根据热力学第一定律，B .elect out in 12Q W E E E E -=-=-(1)E 2 和E 1 是系统（将内筒内的水及氧弹作为系统）初始时和燃烧后的总能量, W elect 为输入的电功（点火时输入的电功），Q B 系统释放到外界的热量，忽略动能势能的变化：B w f s U U U U U E E E ∆+∆+∆+∆=∆=-=∆12(2)U 为内能下角标分别为： s = 测试样品 f = 点火丝 w = 氧弹周围的水（即内筒内的水） B = 氧弹本身 Δ = (末态– 初态) 1 = 初态 2 = 末态代入热力学第一定律B .elect B w f s Q W U U U U -=∆+∆+∆+∆(3)整理得：.elect f s B B w W U U Q U U +∆-∆-=+∆+∆(4)∙w U ∆ ： 内筒内水内能的升高量，w U ∆= ()21W w v M C T T -，C vw 是水的比热容∙B U ∆：氧弹本身内能的升高量，B U ∆ = ()21B B v MC T T -，C vB 是氧弹本身的比热容∙B Q ：释放到外界的热量，B Q 与温度升高成正比，因此()⎪⎪⎭⎫⎝⎛-12B T T Q 近似为常数。

文件编号 : 文件版本 :
图示
操作步骤
NO 名称用途1、选择“标定”；
1氧弹热量计测量仪2、公式选择：“瑞一芳法”或“国标法”；2计算机操作平台3、输入苯甲酸的质量、仪器热容量和附加热；3测量软件
测量控制
4、点击“开始”，仪器即开始自动标定；
45678注意事项
9
NO 名称
用量
1
作业工序：
热量标定
工具/设备
材料明细
1、标定前确认仪器温度显示窗口已显示桶内温度，否则标定时会出现搅拌电机不工作，关闭软件后却工作的现象，此时须按要求顺序重新启动所有设备及软件，待仪器温度显示窗口已显示桶内温度方可再进行标定。

2、仪器有时第一个标定结果达不到要求，主要是因为内桶是固定，内部未达到热平衡，这属于正常现象。

3、仪器工作时应放置在一个单独的、背阳的房间，工作台平整，理想环境温度为(20℃±5)℃
4、仪器若出现故障应及时切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！。

DM3200型氧弹热量计操作规程1.打开氧弹热量计、打印机、显示器及主机电源开关。

2.用鼠标左键双击显示器屏幕上程序图标，进入测试程序。

注意：观察热量计中的水温与室温之差应在1.5℃以内，否则测试结果会有偏差。

3.用鼠标左键单击“项目测试”，屏幕上将弹出测试界面。

4.将试样装入坩埚，称好试样(煤样重量一般为0.7g)，将坩埚装入氧弹的坩埚架上，装好点火丝，往氧弹中加入10ml蒸馏水，小心拧紧氧弹，应量少振动氧弹，注意避免坩埚和点火丝的位臵因受振动而改变。

注意：勿使点火丝接触坩埚，以免形成短路而导致点火失败，甚至烧毁坩埚及坩埚架。

5.打开氧气瓶阀门，将减压阀低压表上的压力调到 2.8 MPa ～3MPa，然后把氧弹装入氧弹挂钩上。

6.在测试窗口选择测试项目，用鼠标左键单击“参数设臵”按扭，输入相关数据，单击“确认”。

再单击“外桶温度”并“确认”后，单击“开始运行”，仪器开始自动测试。

7.试验结束后，氧弹自动排放废气，内桶水自动放到水箱，界面将显示测试结果，并自动保存。

8.取下氧弹后，打开氧弹，仔细观察氧弹内试样有否溅出或有炭黑存在，如有则该次试验作废。

9.将氧弹各部分清洗干净，并擦干，坩埚放在电炉上烤干并冷却后待用。

注意：清洗氧弹的水要用与室温接近的水，以免氧弹的温度与恒温桶内的水温相差太大，而影响下次试验结果。

11.单击“参数设臵”按扭，可继续做下一个试验。

当天试验完毕后，单击“退出”按扭，退出测试界面，然后再单击主界面的“退出系统”按扭或“×”，系统将提示是否退出测试程序，单击“确认”后，退出程序。

12.用鼠标左键单击显示器屏幕左下方的“开始”按扭，关闭主机，然后关闭显示器、打印机和热量计电源，盖好仪器盖布，关闭氧气瓶阀门。

氧弹热量计操作说明
1、装样：将制作好的样品拴好移入到坩埚中，棉线卡入点火丝中
间；用量筒量取10ml水倒入氧弹中，然后把拴好的样品放入氧弹内。

2、充氧：拧好氧弹，将充氧仪卡口卡住氧弹顶部，充氧仪指针到
3.0MPa开始计时，保持15s取下。

3、称水：称重（内筒+水）2500g（准确到0.5g），然后把内筒置
于外筒中，将氧弹置于内筒中。

4、输数据：
①复位→样品号→输入00075→存入
②低位常数→存入（继续点“存入”调至状态显示“25”）→
复位
③外筒温度→存入→样品重→输入样品重量→存入→包纸重
→输入包纸重量→存入
④取出探头，关好主机盖子，把探头置于内筒测温孔中，然后
按下“煤炭测定”键，仪器进入自动测定状态。

5、放气：测定结束后，打开主机盖子，将探头移到外桶中，提出
内筒，取出氧弹，放气、打开，观察试样燃烧状态，如燃烧不完全需重做。

实验二 氧弹法测定食物的能量值（热值）一.实验目的应用热力学第一定律来测定一些物质的（如食物）的能量值。

（工业上称为热值，或燃烧值，即单位质量物质完全燃烧后所放出的热量） 二.实验原理将已知量的样品（如苯甲酸或食物样品）置于密封容器（氧弹）中，通入氧气，点火使之完全燃烧，燃料所放出的热量传给周围的水，根据水温升高度数计算出样品能量值，即热值。

测定时，除样品外，点火丝燃烧，热量计本身（包括氧弹、温度计、搅拌器和外壳等）也吸收热量；此外量热计还向周围散失部分热量，这些计算时都应考虑加以修正。

热量计系统在实验在条件下，温度升高1℃所需要的能量称为热量计的热容量。

测定之前，先使已知发热量的苯甲酸（量热计标准物质、热值为26466J/g ）在氧弹内燃烧，标定热量计的热容C th 。

测定时，再将被测样品置于氧弹中燃烧，如测得温度升高T ∆，则燃烧总效应为T C th ∆。

再经进一步修正计算出燃料的热值。

理论计算原理：根据热力学第一定律，B .elect out in 12Q W E E E E -=-=-(1)E 2 和E 1 是系统（将内筒内的水及氧弹作为系统）初始时和燃烧后的总能量, W elect 为输入的电功（点火时输入的电功），Q B 系统释放到外界的热量，忽略动能势能的变化：B w f s U U U U U E E E ∆+∆+∆+∆=∆=-=∆12(2)U 为内能下角标分别为： s = 测试样品 f = 点火丝 w = 氧弹周围的水（即内筒内的水） B = 氧弹本身 Δ = (末态– 初态) 1 = 初态 2 = 末态代入热力学第一定律B .elect B w f s Q W U U U U -=∆+∆+∆+∆(3)整理得：.elect f s B B w W U U Q U U +∆-∆-=+∆+∆(4)∙w U ∆ ： 内筒内水内能的升高量，w U ∆= ()21W w v M C T T -，C vw 是水的比热容∙B U ∆：氧弹本身内能的升高量，B U ∆ = ()21B B v MC T T -，C vB 是氧弹本身的比热容∙B Q ：释放到外界的热量，B Q 与温度升高成正比，因此()⎪⎪⎭⎫⎝⎛-12B T T Q 近似为常数。

扬州市菲柯特电气有限公司XRY-1B氧弹热量计产品使用说明书目录第一章仪器的性能和特点---------------------------------------------------21.1简介------------------------------------------------------------------------21.2主要性能指标------------------------------------------------------------21.3仪器特点------------------------------------------------------------------21.4试验室条件---------------------------------------------------------------3第二章系统结构---------------------------------------------------------------32.1安装示意图---------------------------------------------------------------32.2准备工作------------------------------------------------------------------4第三章系统工作原理---------------------------------------------------------4第四章操作说明---------------------------------------------------------------4第五章发热量（热容量）的测试-----------------------------------------75.1发热量测试准备-------------------------------------------------------75.2 发热量实验步骤------------------------------------------------------85.3 热容量测试--------------------------------------------------------------8第六章常见故障及维护------------------------------------------------------86.1常见故障及原因--------------------------------------------------------86.2日常维护和检查--------------------------------------------------------9附：氧弹热量计装箱单--------------------------------------------------------------10第一章仪器的性能和特点1.1简介XRY-1B型全自动氧弹热量计采用高可靠性真彩智能液晶显示终端，微型热敏打印机，全中文触摸操作操作菜单，界面美观清晰，操作简便直观。
