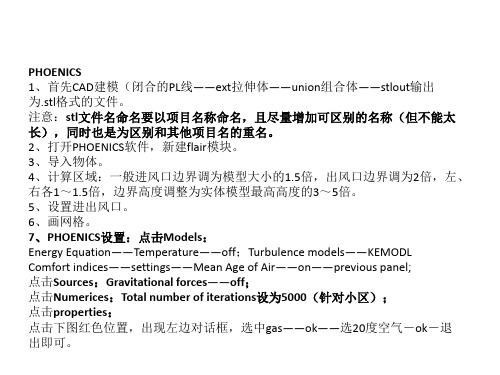

1、 CAD下建立模型CAD模型要求：（1）三维实体模型；（2）在第一象限（或建立模型后移动到第一象限）；（3）STL格式输出。
建立如附件的CAD模型“三维实体总图（南区）.dwg”，输出“三维实体总图（南区）.stl”2、打开PHOENICS-VR,进入phoenics;Files;Start new case;Flair(调入CAD模型,按下面操作)OBJObjectNewNew ObjectShapeSTL File浏览找到：三维实体总图（南区）.stlOKThe size from Geometry file 改成 YESGeometry scaling factor 输入：0.001 （备注：CAD是mm单位，phoenics是 m 单位）OK调整PHOENICS-VR窗口（下面在PHOENICS下建立模型）MenuGeometryDomain size 1128 , 994 , 200APPLYOK鼠标选中建筑物模型（下面将建筑物移动到计算区域中间）PositionX:282Y:249ResetFit to windows (适合窗口)Nearest head on （正视窗口）OK下面建立边界条件ObjObjectNewNew objectType 里面选取 WINDAttributesWind speed 4.5Reference high 10Wind direction 45Profile type power lawInclude open sky YESOkOk(备注：以上操作主要设置了下面内容，东北风（45度）10米高的速度，选用了指数来流速度分布，天空的速度也是按指数来流速度计算出的，同时你也可以选取度面的粗糙度)现在已经可以计算，不过在计算前先检查一下网格，缺省设置的网格太粗，需要加密。
MenuGeometryX-auto Y-auto Z-auto 鼠标点击改变成X-Manual Y-Manual Z-ManualX-directionFree allOkY-directionFree allOkZ-directionFree allOkNumber of cells 60 60 20ApplyOkSourcesGravitational forces offPropertiesThe current domain material is 选择 gas 里面的 0号物性OkNumersTotal number of iterations 1500OuputMonitor-cell locationProb position500 500 5 (设置监视点位置)Top MenuOk模型建立结束RunSolverOk计算结束以后进入后处理RunPoster processorVR-viewerOk可以看速度、压力等矢量、标量图，画流线可以作出动画。
气流组织分析_CFD气流组织模拟采用CFD模拟技术可以进行室内外气流组织的模拟分析。
以某超高层建筑项目为例，使用PHOENICS软件来模拟多联式空调室外机周围风环境，并通过模拟结果来评价布置方案，对设计进行优化。
本工程位于深圳市科技园，总建筑面积约12万m，主体建筑高149m，地上共35层，其中第9层和第24层为避难层，属一类高层办公建筑。
首先按照建筑平面建立一个简化模型，并设定建筑室外气流环境参数及边界条件如下：（1）为使模拟计算接近实际情况，考虑室外风速随高度进行变化。
（2）出流面边界条件设定如下：假定出流面上的流动已发展充分，流动已恢复为无建筑物阻碍时的正常流动，其出口边界相对压力为0；建筑物表面为有摩擦的平滑墙壁。
依据模拟分析结果，最终将本工程的室外机组位置优化为：（1）在考虑系统管长衰减合理的范围内，布置部分机组在屋顶以及第9层、第24层避难层，负责邻近楼层空调；（2）标准层室外机组利用原有空调机房，每隔三层安装一组室外机；（3）避难层室外机组布置在北侧、南侧，标准层室外机组布置在西侧、东侧，做到垂直l方向错开。
（4）裙楼在南、北不同朝向露台布置机组，同朝向的只在其中一层露台布置机组。
（5）露台机组按方式一布置，且只布置一排机组。
风冷多联式空调室外机安装位置的通风状况好坏直接影响室外主机的制冷效率，而室外机安装位置的通风环境与多联机的布置方案密切相关。
由上而实例的分析可以看出，结合CFD模拟技术，将有效地指导设计，能改善风冷多联式空调室外机周围的风环境，以保证机组能高效率地运行。
中国建筑科学研究院环境测控优化研究中心在建筑模拟分析领域处于国内领先水平，应用国际先进的计算机模拟仿真软件，对建筑物理环境进行模拟分析，达到优化设计方案，预测方案效果的目的。
基于BIM模型的室内自然通风模拟研究摘要：本文以杭州某办公楼典型层为例，结合BIM模型与CFD风模拟技术探索在室内自然通风模拟中的应用。
基于BIM技术，利用Revit architecture 软件建立建筑模型，并导入到风环境模拟软件Phoenics完成项目的室内通风模拟分析，为建筑设计的“绿色探索”注入高科技力量。
关键词：BIM技术，Phoenics，室内自然通风一、引言随着人们对健康、舒适、节能、绿色室内环境的追求，居住环境的品味不断升高，为满足人体热舒适的要求，对室内空气品质、气流组织要求将越来越高。
自然通风是一种利用室内新鲜空气来改善室内空气品质的被动式通风技术。
众多国内外优秀的建筑都采用此项技术作为其亮点之一，自然通风不仅能满足过渡季室内通风换气的要求，同时也可大幅度降低机械通风设备的能耗。
通过BIM模型，采用数值预测和评价的方法，则是一种更为有效的方法，将越来越被人们所重视。
本文通过杭州某办公楼典型层为例，基于BIM技术完成室内自然通风节能设计，为建筑设计的“绿色探索”注入高科技力量。
利用BIM技术在建筑空间设计方面的优势进行优化设计，为今后室内空间的建筑发展，建筑室内空间的设计提供了极大的保障[1]。
二、案例概况1.建筑简介项目建设地点位于浙江省杭州市，建筑总建筑面积约51000m2，地上15层，建筑性质为办公楼，模拟选取该楼中的典型层（5F），通过BIM建模并运用风模拟软件Phoenics对该办公楼的室内通风特性进行模拟分析。
2.三维建筑信息模型基于BIM技术的设计可直接呈现出可视化的三维模拟模型，根据该办公楼典型层的建筑图纸建立BIM的几何模型，如图1所示。
图1 Revit中的三维建筑信息模型（典型层）3、模型的数据交换Revit Architecture 与建筑环境软件之间的数据交换主要通过两种文件格式进行：gbXML格式或者DXF格式文件[2]。
gbXML格式的文件是以空间为基础的模型，房间的围护结构包含屋顶、内墙和外墙楼板和板、窗、门及洞口，都是以面的形式简化表达的，并没有厚度，而且没有构建的细部。

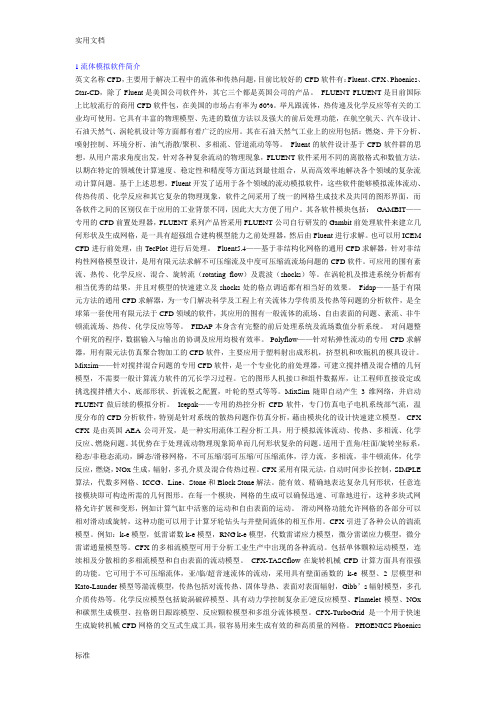

1流体模拟软件简介英文名称CFD，主要用于解决工程中的流体和传热问题，目前比较好的CFD软件有：Fluent、CFX、Phoenics、Star-CD，除了Fluent是美国公司软件外，其它三个都是英国公司的产品。
FLUENT FLUENT是目前国际上比较流行的商用CFD软件包，在美国的市场占有率为60%。
举凡跟流体，热传递及化学反应等有关的工业均可使用。
它具有丰富的物理模型、先进的数值方法以及强大的前后处理功能，在航空航天、汽车设计、石油天然气、涡轮机设计等方面都有着广泛的应用。
其在石油天然气工业上的应用包括：燃烧、井下分析、喷射控制、环境分析、油气消散/聚积、多相流、管道流动等等。
Fluent的软件设计基于CFD软件群的思想，从用户需求角度出发，针对各种复杂流动的物理现象，FLUENT软件采用不同的离散格式和数值方法，以期在特定的领域使计算速度、稳定性和精度等方面达到最佳组合，从而高效率地解决各个领域的复杂流动计算问题。
基于上述思想，Fluent开发了适用于各个领域的流动模拟软件，这些软件能够模拟流体流动、传热传质、化学反应和其它复杂的物理现象，软件之间采用了统一的网格生成技术及共同的图形界面，而各软件之间的区别仅在于应用的工业背景不同，因此大大方便了用户。
其各软件模块包括：GAMBIT——专用的CFD前置处理器，FLUENT系列产品皆采用FLUENT公司自行研发的Gambit前处理软件来建立几何形状及生成网格，是一具有超强组合建构模型能力之前处理器，然后由Fluent进行求解。
也可以用ICEM CFD进行前处理，由TecPlot进行后处理。
Fluent5.4——基于非结构化网格的通用CFD求解器，针对非结构性网格模型设计，是用有限元法求解不可压缩流及中度可压缩流流场问题的CFD软件。
可应用的围有紊流、热传、化学反应、混合、旋转流（rotating flow）及震波（shocks）等。
在涡轮机及推进系统分析都有相当优秀的结果，并且对模型的快速建立及shocks处的格点调适都有相当好的效果。
PHOENICS简介1 PHOENICS简介PHOENICS 软件是英国CHAM 公司开发的模拟传热、流动、化学反应、燃烧过程的通用CFD 软件，已经有30 多年的历史，是世界上第一套计算流体力学与计算传热学商用软件，其名字由Parabolic Hyperbolic Or Elliptic Numerical Integration Code Series 几个字母的缩写而来。
PHOENICS 提供了直角坐标系、柱坐标系和适体坐标系三套坐标系统，可用于求解一维、二维及三维空间的可压缩或不可压缩、单相或多相的稳态或瞬态流动。
2 PHOENICS的特点除了通用计算流体/计算传热学软件应该拥有的功能外PHOENICS 软件有自己独特的功能：1、开放性：PHOENICS最大限度地向用户开放了程序，用户可以根据需要任意修改添加用户程序、用户模型。
PLANT及INFORM功能的引入使用户不再需要编写FORTRAN源程序，GROUND程序功能使用户修改添加模型更加任意、方便。
2、CAD接口：PHOENICS可以读入任何CAD软件的图形文件。
3、MOVOBJ：运动物体功能可以定义物体运动，避免了使用相对运动方法的局限性。
4、大量的模型选择：20多种湍流模型，多种多相流模型，多流体模型，燃烧模型，辐射模型。
5、提供了欧拉算法也提供了基于粒子运动轨迹的拉格朗日算法。
6、计算流动与传热时能同时计算浸入流体中的固体的机械和热应力。
7、VR（虚拟现实）用户界面引入了一种崭新的CFD建模思路。
8、PARSOL（CUT CELL)：部分固体处理。
9、软件自带1000多个例题，附有完整的可读可改的原始输入文件。
10、PHOENICS专用模块3 PHOENICS的基本结构PHOENICS软件由前处理模块、计算模块和后处理模块组成。
SATELLITE为PHOENICS 的前处理程序，主要功能是将用户关于某一特殊流动模拟的指令翻译成EARTH 能够懂的语言，通过数据文件将信息传送给EARTH。
非牛顿流体力学的数值模拟及其应用引言在自然界和工程应用中，非牛顿流体广泛存在。
与牛顿流体不同，非牛顿流体在流动时会显示出复杂的力学行为。
非牛顿流体力学的数值模拟成为一种重要的研究方法，并在多个领域得到了广泛的应用。
本文将介绍非牛顿流体力学的数值模拟方法以及其在不同领域的应用。
1. 非牛顿流体的基本特性非牛顿流体是指在流动过程中，其粘性和流变特性不符合牛顿流体的黏度常数特性。
常见的非牛顿流体包括聚合物溶液、生物流体、泥浆等。
非牛顿流体的基本特性如下：•流变学特性：非牛顿流体的流变学特性可以分为剪切稀化和剪切增稠两种类型。
剪切稀化是指在受到剪切力时，流体的黏度降低；剪切增稠则是在受到剪切力时，流体的黏度增加。
•温度依赖性：非牛顿流体的黏度通常会随着温度的变化而改变。
不同的温度条件下，黏度的变化也会导致非牛顿流体的流动特性发生变化。
•流动规律：非牛顿流体存在多种流动规律，包括层流、湍流、旋转、抛物线流等。
这些流动规律的存在使得非牛顿流体的数值模拟变得更加复杂。
2. 非牛顿流体力学的数值模拟方法数值模拟是研究非牛顿流体力学的重要手段之一。
通过建立数学模型和计算流体力学方法，可以对非牛顿流体的流动进行模拟和分析。
常用的非牛顿流体力学数值模拟方法包括以下几种：2.1 有限元方法有限元方法是一种广泛应用于非牛顿流体力学的数值模拟方法。
在有限元方法中，将流体领域离散化为有限个小单元，然后通过求解离散方程组得到流体的数值解。
有限元方法在处理非牛顿流体流动时可以考虑复杂的流体力学行为，如剪切增稠和剪切稀化。
2.2 有限差分方法有限差分方法是一种常用的非牛顿流体力学数值模拟方法。
在有限差分方法中，将流体领域离散化为网格，通过将流动方程转化为差分方程，从而求解流体的数值解。
有限差分方法在处理非牛顿流体流动时可以考虑流体力学行为的变化。
2.3 边界元方法边界元方法是一种能够考虑边界条件的非牛顿流体力学数值模拟方法。
在边界元方法中，将流体领域离散为边界元和插值点，通过求解边界积分方程得到流体的数值解。
1引言随着城市化和科学技术发展进程的加快,土地开发与地下空间的充分利用成为城市立体发展的新途径。
因此,各种功能复杂、布局多样、规模庞大的地下空间开始大量兴建,同时也引发了人们对地下空间自然通风的关注和研究[1]。
地上、地下空间环境截然不同,地下空间极为封闭,由于是采用挖掘方式建造,对外界的自然资源(光、空气等)的引入不够灵活,因此环境封闭、自然光线与空气流通都较差,使得地下空间空气质量恶化,致使微生物污染和呼吸道传染疾病的传播,使人体感觉不舒适[2]。
目前,地下通风主要靠机械通风实现,但通风设备的能耗远高于地面通风能耗。
并且随着地下空间的不断发展,对建筑的空间形态及地下室内环境舒适性提出更高的要求,人们开始越来越多地关注地下空间的环境品质,其中,通风环境是影响地下室内环境品质的一个重要因素。
地下空间的建筑在绿色建筑发展过程中仍存在诸多问题,尤其在通风品质与环境方面值得深入探讨。
2地下空间自然通风研究1983年,我国出版了第一部关于指导地下建筑暖通设计的指导性手册《地下建筑暖通空调设计手册》。
2012年,吴正旺等[3]提出小区地下车库社会化策略,建议车库利用天井、庭院、斜坡等景观改善通风。
西南交通大学顾珍等[4]应用Phoenics软件数值模拟得出均匀布置的送风口可改善地下车库内的通风环境。
李珂[5]利用CFD软件实验模拟,综合下沉高度和宽度等因素得出下沉式庭院下沉高度为5m具有最佳的通风效果。
而国外关于通风的研究较早,FracastoroGV采用CFD方法,研究了不同室内外温差、窗户高度下室内垂直温度分布、通风量及室内温度随时间变化的规律。
Letan实验和CFD模拟研究了垂直管道中由自然通风产生的多层建筑被动式通风系统。
Lomas分析计算了通风井作为建筑被动式自然通风的效果。
关于对地下空间自然通风的应用研究,其实践比理论先行,综合国内外的研究发现,理论探究还有待深入和科学量化分析。
3通风井由于自然通风是依靠风压或热压形成自然空气流动,气基于Phoenics的大型地下空间自然通风仿真分析研究Simulation Analysis of Natural Ventilation in Large UndergroundSpace Based on Phoenics方雷，王礼飞，孙贤阳（安徽省城建设计研究总院股份有限公司，合肥230051）FANG Lei,WANG Li-fei,SUN Xian-yang(Anhui Urban Construction Design Institute Corp.Ltd.,Hefei230051,China)【摘要】针对地下空间特殊的环境特点与空间特征，以位于合肥市经开区的某建筑东广场（地下建筑）作为研究对象，探讨不同形式的通风井，利用Phoenics软件分析井壁深度、井壁倾斜角对自然通风效果的影响，得出较合理的通风井井壁深度和井壁倾斜角。
