关于引风机变频器跳闸后的动作逻辑及事故处理优化方案摘要：变频式引风机一般具有变频运行、工频运行两种运行方式，正常情况下为变频运行方式，即保持两台并列引风机静叶（动叶）固定在某一开度，一般情况下为全开，由引风机转速的变化对炉膛压力进行控制。

当任一台引风机变频器故障跳闸后，此引风机自切为工频运行方式，同时引风机的静叶（动叶）自动关闭至当前负荷所设置的对应开度。

变频器消除缺陷以后，需重新将此引风机解列，重新以变频运行的方式启动、并入系统。

在整个过程中，无论是变频器跳闸，还是重新将引风机以变频运行的方式并入系统，若热工动作逻辑设置不合理、运行人员操作不当，都会引起炉膛压力的大幅度晃动，同时会遇到50%额定负荷待并列引风机静叶（动叶）开启阻力大的问题。

本文通过实际案列，对以上问题的现象、原因进行分析，并提出有效解决方案。

关键词：引风机变频器炉膛压力静叶（动叶）调节变频运行工频运行正文：1.1 锅炉、引风机的基本形式本文列举的案列中锅炉型号为630MW超临界参数变压运行螺旋管圈直流炉，采用单炉膛四角切圆燃烧方式、一次中间再热、平衡通风、固态排渣、全钢构架悬吊结构、露天布置、Π型燃煤锅炉,制粉系统采用中速磨正压冷一次风机直吹式系统。

经过引风机、脱硫增压风机合二为一改造之后，目前配备两台功率为6100 KW，额定转速为998 r/min的静叶可调轴流式变频引风机。

其变频器、电机一次接线图如下：正常运行方式为变频运行，工频备用，即6KV开关、变频器进口开关QF1、变频器出口开关QF2是合闸状态，变频器已启动，变频器旁路开关QF3是分闸备用状态。

1.1.单台引风机变频器跳闸后的事故经过事故发生前机组负荷570 MW，锅炉总风量2500 t/h,炉膛压力 -100 Pa左右，09:52:34 B引风机变频器重故障跳闸，同时跳开变频器进口开关QF1，5秒后跳开变频器出口开关QF2，09:52:48引风机静叶开度从100%自关至66%后，同时变频器旁路开关QF3自合，引风机工频启动，09:53:00引风机启动电流返回至正常。

1.1警铃响，跳闸转机电流回零，相应跳闸转机光字发；1.2单台引风机故障跳闸联跳同侧送风机、一次风机，RB保护动作FSSS 自动选跳E磨煤机或D磨煤机；1.3炉膛冒正压；1.4汽温、汽压、负荷下降，汽包水位先低后高；1.5两台引风机故障跳闸，炉MFT保护动作，汽机跳闸，发电机逆功率保护动作解列。

2.原因：2.1电动机故障，电气保护动作；2.2吸风机热工保护动作；引风机机械故障；2.4厂用电源故障；2.5误动事故按扭。

3.处理要点：3.1投油稳燃，防止锅炉灭火；3.2立即增加另一侧风机负荷，但不得使另一侧风机过负荷；3.3及时调整磨煤机风量及煤量，防止磨煤机满煤或全部跳闸；3.4跳闸侧引风机以下设备联跳正确，否则手动执行。

4.处理：4.1立即投油稳燃；4.2退出机、炉协调控制系统，手动调整汽温、汽压、水位、炉膛负压；4.3引风机跳闸不允许抢合，检查跳闸侧引风机以下设备联跳正确，否则应手动执行；4.4降低运行磨煤机给煤率，减负荷至150MW，切换轴封及辅汽汽源；4.5增加运行侧引、送、一次风机负荷，控制炉膛负压、氧量、一次风压正常；4.6关闭跳闸侧空预器出口热一次风挡板，关闭跳闸磨煤机一次风速断档板，尽量维持较高一次风压；4.7检查跳闸侧空预器入口烟气挡板、吸风机出入口挡板已联关，开启送风机出口二次风联络挡板；4.8如汽包水位调整困难，及时启动电泵进行调整；4.9投入空预器连续吹灰；4.10检查跳闸原因，故障消除后恢复其运行；4.11若MFT动作，按故障停机处理。

一、编制目的为提高企业应对引风机跳闸事故的应急能力，保障人员生命财产安全，减少事故损失，特制定本预案。

二、适用范围本预案适用于企业内引风机跳闸事故的应急处理。

三、组织机构及职责1.应急指挥部应急指挥部由企业主要负责人担任指挥长，下设应急办公室、现场救援组、医疗救护组、疏散组、物资保障组、通讯联络组等。

2.应急办公室负责应急预案的组织实施，协调各部门开展应急工作，收集、整理事故信息，向上级报告事故情况。

3.现场救援组负责现场事故救援，包括切断事故源、排除故障、恢复设备运行等。

4.医疗救护组负责事故现场受伤人员的救治，确保受伤人员得到及时有效的救治。

5.疏散组负责组织事故现场及周边区域的人员疏散，确保人员安全。

6.物资保障组负责事故救援所需的物资供应，包括应急设备、药品、食品等。

7.通讯联络组负责事故现场与上级、相关部门及内部各单位的通讯联络，确保信息畅通。

四、应急响应1.事故报告引风机跳闸事故发生后，现场人员应立即向应急指挥部报告，内容包括事故发生时间、地点、原因、影响范围等。

2.应急响应级别根据事故严重程度，应急指挥部将启动相应的应急响应级别。

3.现场救援现场救援组接到指令后，立即开展以下工作：（1）切断事故源，防止事故扩大；（2）排除故障，恢复设备运行；（3）对事故现场进行隔离，防止人员误入；（4）对受伤人员进行救治，确保生命安全。

4.人员疏散疏散组接到指令后，立即组织事故现场及周边区域的人员疏散，确保人员安全。

5.医疗救护医疗救护组接到指令后，立即对受伤人员进行救治，确保生命安全。

6.物资保障物资保障组接到指令后，立即调配应急救援物资，确保救援工作顺利进行。

7.通讯联络通讯联络组接到指令后，立即开展以下工作：（1）确保事故现场与上级、相关部门及内部各单位的通讯联络畅通；（2）及时向上级报告事故情况。

五、后期处置1.事故调查应急指挥部组织相关部门对事故原因进行调查，查明事故原因，追究相关责任。

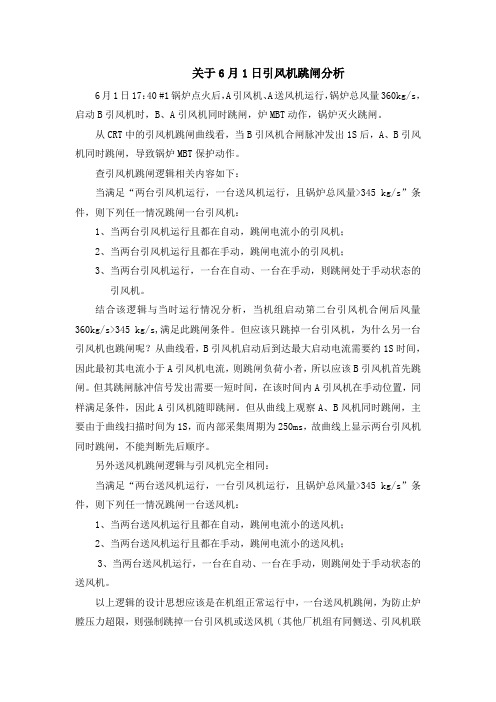

关于6月1日引风机跳闸分析6月1日17：40 #1锅炉点火后，A引风机、A送风机运行，锅炉总风量360kg/s，启动B引风机时，B、A引风机同时跳闸，炉MBT动作，锅炉灭火跳闸。

从CRT中的引风机跳闸曲线看，当B引风机合闸脉冲发出1S后，A、B引风机同时跳闸，导致锅炉MBT保护动作。

查引风机跳闸逻辑相关内容如下：当满足“两台引风机运行，一台送风机运行，且锅炉总风量>345 kg/s”条件，则下列任一情况跳闸一台引风机：1、当两台引风机运行且都在自动，跳闸电流小的引风机；2、当两台引风机运行且都在手动，跳闸电流小的引风机；3、当两台引风机运行，一台在自动、一台在手动，则跳闸处于手动状态的引风机。

结合该逻辑与当时运行情况分析，当机组启动第二台引风机合闸后风量360kg/s>345 kg/s,满足此跳闸条件。

但应该只跳掉一台引风机，为什么另一台引风机也跳闸呢？从曲线看，B引风机启动后到达最大启动电流需要约1S时间，因此最初其电流小于A引风机电流，则跳闸负荷小者，所以应该B引风机首先跳闸。

但其跳闸脉冲信号发出需要一短时间，在该时间内A引风机在手动位置，同样满足条件，因此A引风机随即跳闸。

但从曲线上观察A、B风机同时跳闸，主要由于曲线扫描时间为1S，而内部采集周期为250ms，故曲线上显示两台引风机同时跳闸，不能判断先后顺序。

另外送风机跳闸逻辑与引风机完全相同：当满足“两台送风机运行，一台引风机运行，且锅炉总风量>345 kg/s”条件，则下列任一情况跳闸一台送风机：1、当两台送风机运行且都在自动，跳闸电流小的送风机；2、当两台送风机运行且都在手动，跳闸电流小的送风机；3、当两台送风机运行，一台在自动、一台在手动，则跳闸处于手动状态的送风机。

以上逻辑的设计思想应该是在机组正常运行中，一台送风机跳闸，为防止炉膛压力超限，则强制跳掉一台引风机或送风机（其他厂机组有同侧送、引风机联跳逻辑，但我厂无，即通过该逻辑实现送\引风机联跳功能）。
