浅谈常见的电梯上行超速保护装置类别及检验方法

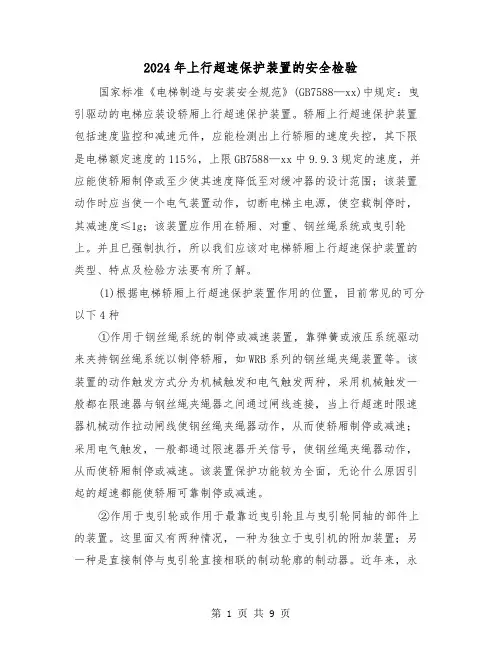

2024年上行超速保护装置的安全检验国家标准《电梯制造与安装安全规范》(GB7588—xx)中规定：曳引驱动的电梯应装设轿厢上行超速保护装置。

轿厢上行超速保护装置包括速度监控和减速元件，应能检测出上行轿厢的速度失控，其下限是电梯额定速度的115％，上限GB7588—xx中9.9.3规定的速度，并应能使轿厢制停或至少使其速度降低至对缓冲器的设计范围；该装置动作时应当使一个电气装置动作，切断电梯主电源，使空载制停时，其减速度≤1g；该装置应作用在轿厢、对重、钢丝绳系统或曳引轮上。

并且已强制执行，所以我们应该对电梯轿厢上行超速保护装置的类型、特点及检验方法要有所了解。

(1)根据电梯轿厢上行超速保护装置作用的位置，目前常见的可分以下4种①作用于钢丝绳系统的制停或减速装置，靠弹簧或液压系统驱动来夹持钢丝绳系统以制停轿厢，如WRB系列的钢丝绳夹绳装置等。

该装置的动作触发方式分为机械触发和电气触发两种，采用机械触发一般都在限速器与钢丝绳夹绳器之间通过闸线连接，当上行超速时限速器机械动作拉动闸线使钢丝绳夹绳器动作，从而使轿厢制停或减速；采用电气触发，一般都通过限速器开关信号，使钢丝绳夹绳器动作，从而使轿厢制停或减速。

该装置保护功能较为全面，无论什么原因引起的超速都能使轿厢可靠制停或减速。

②作用于曳引轮或作用于最靠近曳引轮且与曳引轮同轴的部件上的装置。

这里面又有两种情况，一种为独立于曳引机的附加装置；另一种是直接制停与曳引轮直接相联的制动轮廓的制动器。

近年来，永磁同步电动机技术逐步广泛地应用于电梯行业，使无齿轮曳引机开始走向了普及，此种结构也越来越多地被使用(第一种较为少见，本文主要探讨第二种)。

该轿厢上行超速保护装置由两部分组成；限速器和永磁同步无齿轮曳引机的制动器。

当电梯上行超速时，限速器的电气开关动作，切断安全回路，从而切断制动器线圈回路的供电。

制动器失电动作使电梯减速制停。

当然该制动器要由两组独立控制的制动部件组成，通过两套独立的臂式制动闸瓦作用于同曳引轮固定在一起的制动轮上，靠制动闸瓦制动轮的摩擦力产生制动力矩作用于曳引轮上，减速和制停电梯。

浅谈常见的电梯上行超速保护装置类别及检验方法电梯上行超速时，可能会引起严重的后果，轻则损坏设备，重则引起人员伤亡。

电梯轿厢上行超速保护装置，是为了防止由于各方面原因导致电梯向上运行速度失控而设置的一道电梯安全保护装置。

文章根据上行超速保护装置各种不同类型以及相应的检验方法进行了探讨。

标签：电梯；上行超速；类别；检验众所周知，如今的电梯的保护装置还是比较可靠和安全的。

电梯经过强迫减速、限位保护、极限保护等一系列保护装置后，一般不会发生超速冲顶的事故。

但从电梯的机械组成结构上来看，还有存在超速的可能。

第一，现在的曳引式电梯是靠主机上的曳引轮轮槽与曳引钢丝绳的摩擦力来实现传动的，当曳引轮的轮槽磨损严重会造成打滑，这时就会发生电梯中所说的“溜车”。

第二，齿轮和蜗轮啮合失效，也会导致电梯的超速。

此外，当制动失效时电梯也存在超速现象，即发生抱闸故障、制动器刹车摩擦片过度磨损、制动回位弹簧回复力不够或失效等情况。

当传动系统、曳引系统、制动系统和控制系统的任何一个环节失效，轿厢的重量小于对重侧的重量情况下，都可能造成电梯轿厢上行超速。

1 采用不同上行超速保护装置的电梯类型1.1 限速器-夹绳器型（非永磁同步电梯）当电梯上行的速度达到限速器的上行动作速度时，限速器棘爪卡住棘轮，再牵动与夹绳器相连的钢丝绳使夹绳器发生动作，夹绳器瞬时释放弹簧的是势能，将其带绳槽的钳块作用在超速旋转的曳引轮对应的绳槽上，以此弹簧力矩克服轿厢上行超速产生的转动力矩，进而由两绳槽的上下挤压，制止钢丝绳的移动。

就使用效果来看，由于夹绳器动作几乎是瞬时内完成，对设备冲击震动非常强烈，对重侧尤其严重，而且曳引钢丝绳以及夹绳器受损非常严重，夹绳器使用寿命短。

目前夹绳器属于最常见的上行超速保护装置。

1.2 限速器-安全钳型（非永磁同步电梯）根据安全钳型安装位置的不同可分为双向安全钳（与下行的安全钳一体）和单向安全钳。

双向安全钳安装在轿厢侧，通过夹持导轨工作，受轿架结构的限制和制约，结构设计紧凑，安装调整较麻烦，但安全保护范围比其他型式高；单向安全钳安装在对重支架上通过夹持对重导轨工作，另外在机房需要另外安装一个限速器，使井道内的布置更困难，而且要求必须使用实心的对重导轨，大幅度增加设备成本，目前较少采用。

浅谈电梯上行超速保护装置的类别及试验方法电梯轿厢上行超速保护，顾名思义就是为了防止电梯上行运行时，由于各方面的原因导致电梯速度失控而形成的保护。

电梯上行超速时，会引起严重的后果，轻则损坏设备，重则引起人员伤亡。

在日常电梯的检验中，尤其是电梯的监督检验，一些人员往往对轿厢上行保护装置认识不够深刻，不能引起足够的重视，从而留下了事故隐患。

就此，笔者根据自己对标准的理解以及现场的检验情况对轿厢上行超速保护做如下总结，仅供大家参考。

关于电梯轿厢上行超速保护装置的规定GB7588-2003《电梯制造与安装安全规范》中规定：曳引驱动电梯上应装设符合条件的轿厢上行超速保护装置。

该装置包括速度监控和减速元件，应能检测出上行轿厢的速度失控，其下限是电梯额定速度的115％，上限是大于轿厢下行安全钳动作速度但不超过该动作速度的10%，且应能使轿厢制停，或至少使其速度降低至对重缓冲器的设计范围。

TSG T7001-2009 《电梯监督检验和定期检验规则—曳引与强制驱动电梯》中规定：当轿厢上行速度失控时，轿厢上行超速保护装置应当动作，使轿厢制停或者至少使其速度降低至对重缓冲器的设计范围；该装置动作时，应该使一个电气安全装置动作。

实际上电梯界早在1985年就讨论轿厢上行超速问题，轿厢中的乘客在向上超速时的危险要比向下超速时大，因为人的头顶要比脚底耐冲击能力差得多，所以电梯必须要设置上行超速保护装置。

关于上行超速保护装置，在国家标准和检验规则中均被提及，所以新安装电梯及经过重大维修改造后的电梯必须设置轿厢上行超速保护装置。

电梯上行超速保护装置的类型2.1 非永磁同步电梯（采用涡轮蜗杆传动方式）的电梯上行超速保护装置的类型2.1.1非永磁同步电梯可能导致轿厢超速的原因(1)制动系统失效1电气部分失效。

GB7588-2003《电梯制造与安装安全规范》中规定：切断制动器的电流至少应当用两个独立的电梯装置来实现，当电梯停止运行时，如果其中一个接触器的主触点未打开，最迟到下一次运行方向改变时，应当停止电梯再运行。

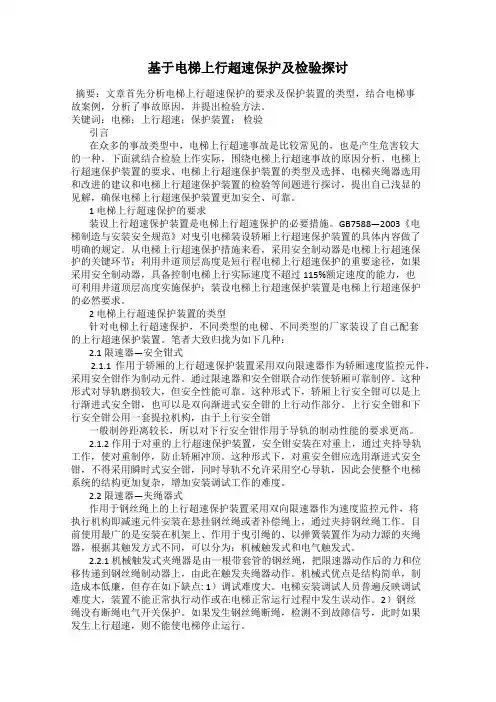

基于电梯上行超速保护及检验探讨摘要：文章首先分析电梯上行超速保护的要求及保护装置的类型，结合电梯事故案例，分析了事故原因，并提出检验方法。

关键词：电梯；上行超速；保护装置；检验引言在众多的事故类型中，电梯上行超速事故是比较常见的，也是产生危害较大的一种。

下面就结合检验上作实际，围绕电梯上行超速事故的原因分析、电梯上行超速保护装置的要求、电梯上行超速保护装置的类型及选择、电梯夹绳器选用和改进的建议和电梯上行超速保护装置的检验等间题进行探讨，提出自已浅显的见解，确保电梯上行超速保护装置更加安全、可靠。

1 电梯上行超速保护的要求装设上行超速保护装置是电梯上行超速保护的必要措施。

GB7588—2003《电梯制造与安装安全规范》对曳引电梯装设轿厢上行超速保护装置的具体内容做了明确的规定。

从电梯上行超速保护措施来看，采用安全制动器是电梯上行超速保护的关键环节；利用井道顶层高度是短行程电梯上行超速保护的重要途径，如果采用安全制动器，具备控制电梯上行实际速度不超过 115%额定速度的能力，也可利用井道顶层高度实施保护；装设电梯上行超速保护装置是电梯上行超速保护的必然要求。

2 电梯上行超速保护装置的类型针对电梯上行超速保护，不同类型的电梯、不同类型的厂家装设了自己配套的上行超速保护装置。

笔者大致归拢为如下几种：2.1 限速器—安全钳式2.1.1 作用于轿厢的上行超速保护装置采用双向限速器作为轿厢速度监控元件，采用安全钳作为制动元件。

通过限速器和安全钳联合动作使轿厢可靠制停。

这种形式对导轨磨损较大，但安全性能可靠。

这种形式下，轿厢上行安全钳可以是上行渐进式安全钳，也可以是双向渐进式安全钳的上行动作部分。

上行安全钳和下行安全钳公用一套提拉机构，由于上行安全钳一般制停距离较长，所以对下行安全钳作用于导轨的制动性能的要求更高。

2.1.2 作用于对重的上行超速保护装置，安全钳安装在对重上，通过夹持导轨工作，使对重制停，防止轿厢冲顶。

浅谈对电梯轿厢上行超速保护装置的讨论摘要：电梯上行超速保护装置是电梯的重要安全部件，根据其不同的结构特点，检验方法也有所不同。

因此了解引起电梯超速的原因并进行相关故障分析具有重要的意义。

本文结合上行超速保护装置的型式及其特点对如何进行检验任务进行了分析和探讨。

关键词：电梯；轿厢上行超速保护装置；型式；试验方法abstract：elevator upgoing over speed protection device is important security parts of an elevator and the inspection methods should be different according to its different structural characteristics. therefore understanding the causes of the elevator over speed and analyzing the related failure have important significance. this article discussed how to inspect elevators according to the categories and characteristics.key words：elevator； car upgoing over speed protection device； category； test methods随着社会的发展，高楼大厦越来越多，电梯作为一种“垂直运行的交通工具“给人们的生活带来了巨大的便利。

电梯成为了高层建筑和公共场所必备的特种设备。

但同时，由于上行超速而造成的电梯事故常常被媒体报道，电梯事故给人民的生命财产安全造成了严重的损失。

近些年来，随着电梯检验规则的不断完善，国家对于电梯上行超速保护装置的要求也越来越明确，而电梯公司的上行超速保护装置的种类也各不相同，由此，本文结合工作经验对电梯上行超速保护装置的结构特点及检验方法等进行了探讨研究。

电梯轿厢上行超速保护装置类型及检验方法探讨摘要：随着我国社会经济快速发展进步，建筑工程成为了当下发展的领军行业之一，而作为高层建筑施工中最为重要的因素之一：电梯安装的质量要求也在不断的提升。

电梯轿厢上行超速保护装置是电梯的重要安全部件，是保护电梯正常运行的关键。

本文以电梯问题为切入点，分析了超速保护装置以及速度检测的效验方式，以确保电梯轿厢上行超速保护装置的正常运行。

关键词：电梯轿厢；上行保护超速装置；检验方法引言：随着城市建设中高层建筑的出现，电梯成为了现代建筑中必不可少的出行工具。

而在电梯安装建设中，电梯的安全问题是人们关注的重点，电梯的轿厢上行超速保护装置是保证电梯安全问题的第一道保证也是最为最要的保证，是防止电梯出现冲撞事故的基础。

为保证安全，要在电梯土建安装和电梯例行检查时对电梯轿厢上行超速保护装置类型进行检测，确保电梯上下行动作稳定可靠，保证电梯使用者的正常出行。

一、电梯轿厢上行超速保护装置配置类型我国有关部门关于电梯安全问题下发的规定中要求驱动电梯必须安装上行超速保护装置，确定了该装置的安装参数和技术的标准，并介绍了该装置的相关检测手段，检测该装置内部的速度监控元件与减速控制元件，保证这两点重要的元件的稳定性。

常见的电梯轿厢上行超速保护装置中采用限速器作为速度监控装置，在一些特定功能电梯中也可以使用其等效装置。

其常见的减速控制元件有夹绳器，安全钳和制动器，在日常运行中要保证在电梯工作时，减速控制元件与电梯进行同步动作。

二、上行超速保护装置的动作试验方法（一）使用夹绳器作为上行保护装置时关于夹绳器动作试验方法常见的检测步骤如下。

当检测项目的电梯额定速度小于1m/s时，首先将电梯停滞于电梯井底部并断开主电源开关，然后松开制动闸将让电梯自由的缓缓上行，并组织现场人员实时进行监测，观察夹绳器工作能否达到正常标准，并进行相关调整。

其次是组织现场人员安装测速器设备，在进行制动的同时使用测速器测量夹绳器的动作速度，效验限速器和夹绳器的工作速度是否满足《电梯制造与安全规范》中规定的标准速度，并作出及时调整。

浅谈电梯上行超速保护装置摘要：轿厢上行超速保护装置是安装在曳引驱动电梯上的重要安全部件，是gb7588-2003《电梯制造与安装安全规范》新增加的重要内容之一。

笔者结合对gb7588-2003的学习与检验工作实践谈谈对曳引电梯上行超速保护装置的理解、检验方法及检验中发现的问题。

关键词：电梯上行超速夹绳器试验检验随着社会发展速度的不断加快，作为现代化城市必备的交通工具，电梯的使用量正在不断的增加，随之而来电梯运行的安全性和可靠性也越来越受到人们的关注。

对电梯的安全保护装置的要求也不断增加。

轿厢上行超速保护装置是安装在曳引驱动电梯上的重要安全部件，是gb7588-2003《电梯制造与安装安全规范》新增加的重要内容之一。

笔者结合对gb7588-2003的学习与检验工作实践谈谈对曳引电梯上行超速保护装置的理解、检验方法及检验中发现的问题。

错误和不妥之处，敬请批评指正。

1.引起上行超速原因曳引式电梯依靠曳引机驱动，依靠曳引轮和钢丝绳之间摩擦力带动轿厢上下运行，制动器有效闭合保证轿厢可靠可能制停。

因此，任何一个环节的失效都可能导致电梯上行超速，严重时将导致冲顶。

1.1制动弹簧松弛、制动器闸瓦和制动轮摩擦引起制动器闸瓦和制动轮过热，导致制动能力下降，制动器卡死、制动器臂、轴销断裂等故障导致制动器不能有效闭合；1.2曳引机主轴、轴承、齿轮、蜗杆等机械部件断裂或损坏，曳引力严重下降；1.3曳引条件被破坏，曳引轮和钢丝绳之间打滑；1.4电气控制系统故障、电机过热烧坏、动力电压异常波动等原因引起的超速。

2.电梯上行超速保护装置的几种形式gb7588-2003第9.10条对轿厢上行超速保护装置的组成、动作速度、制停减速度、验证触点和作用方式等作了明确的规定。

上行超速保护装置的组成主要包括速度监控和减速元件。

其速度监控部件按gb7588-2003的要求应是与下行超速保护装置一样的限速器，或是满足限速器特性要求、动作要求和选用要求的速度监控装置。

浅析电梯上行超速保护装置的类型与检验摘要：电梯上行超速保护装置作为电梯的重要安全部件，根据其不同的结构特点，检验方法也应有所不同，电梯上行超速保护装置起到了防止电梯超速上行直至造成电梯冲顶事故的发生，因此，能够深入得了解其结构分类，才能有针对性的对其进行检验。

关键词：电梯, 上行超速, 检验方法abstract: elevator up speeding protection device as the elevator important safety feature, according to its different structure characteristics, the method of inspection should also be different; the elevator up speeding protection device rose to prevent the elevator speeding up until the elevator accidents caused by swan, therefore, to understand the structure can further classification, to targeted test it.key words: elevator, speeding up, testing method中图分类号：tu229 文献标识码：a 文章编号：随着社会的不断发展，高楼大厦越来越多，电梯作为一种垂直运输设备给我们的生活带来了很大的便利，它在高层建筑和公共场所已经成为重要的建筑设备而不可或缺，可另一方面也发生过由于电梯上行超速而造成的电梯事故，给家庭和社会带来了伤害，这几年，随着电梯行业的高速发展，电梯技术也是不断创新，电梯上行超速保护装置的种类繁多，各有特点，下面结合本人的工作经验对电梯上行超速保护装置的结构特点和检验等进行探讨。
