1-3船舶主尺度、船型系数和尺度比船舶主尺度表示船体大小的几何参数；船型系数表示船体外形的几何参数；尺度比表示船体肥瘦程度的几何参数。
这些参数对于船舶设计、建筑、使用、分析性能特别有用。
主尺度船舶的大小可由船长、型宽、型深和吃水等主要尺度来衡量。
1船长（L）：通常选用的船长有三种，即总长、垂线间长和设计水线长总长：自船首最前端至船尾最终端平行于设计水线的最大水平距离；垂线间长：首垂线与尾垂线之间的水平距离。
首垂线：通过设计水线与首柱前缘的交点所作的垂线；尾垂线：一般在舵柱的后缘，无舵柱则取在舵杆的中心线上。
水线长：平行于设计水线面的任一水线面与船体型表面首尾端交点间的水平距离。
一般就是指设计水线长。
在船舶静水力性能计算中，一般采纳垂线间长LPp；在分析阻力性能时，常用水线长LWL；在进船坞、靠码头或通过船闸时，应留意他的总长L OA。
2型宽（B）：指船体两侧型表面（不包括船体外板厚度）之间垂直于中线面的最大水平距离。
3型深（D）：在甲板边线最低点处，自龙骨板上表面至上甲板边线的垂直距离。
4吃水（T）：龙骨基线至设计水线的垂直距离。
在有设计纵倾的状况下，则有首吃水、尾吃水及平均吃水，当不指明时指平均吃水，即丁=2（7；+7八）5干舷（F）：自水线至上甲板边板上表面的垂直距离。
F=D-T÷t船型系数船型系数是表示船体水下部分面积或体积肥瘦程度的无因次系数，它包括水线面系数、中横剖面系数、方形系数、菱形系数等，这些系数对分析船型和船舶性能等有很大的用处。
1水线面系数Cwp:表示了水线面的肥瘦程度。
AvL×B2中横剖面系数C M;表示水线面一下的中横剖面的肥瘦程度。
M ^ BxT3方形系数C B:表示船体水下体积的肥瘦程度一VL× BxT其次课，船舶主尺度假如你翻开誉为造船法典的技术规格书，你总会发觉在索引的主要部分1是总体。
通常说来，尽管在不同的规格书中有少量的不同，但是总体的内容总会包括概述、材料、尺度和吨位，稳性，船级，吃水，监造，试验与试航，交货等等。
855TUE集装箱船船体施工要领图号：共14 页第 2 页一、结构主要参数1、主尺度：总长 140.70m两柱间长 130.60m型宽 23.20m型深 11.50m结构吃水 8.70m设计吃水 8.00m2、肋距：尾——FR50、FR129——FR177 625mmFR50——FR85、FR89——FR124 800mmFR85——FR89 695mmFR124——FR129 775mmFR177——首 600mm3、梁拱：主甲板50mm（半宽10234处平线、二舷斜直线）4、层高：货舱内底高尾为1600mm和2600mm机舱平台高为4000mm，首部为4200mm下甲板距BL 8800mm上甲板距BL 11500mm二、施工总要领1、船体合拢为#1船台，船台参数248mX60m，200t门式起重机1台，100t门式起重机1台，坡比1：21.5。
2、翻身分段总重量应小于100吨，特殊情况可商定。
3、零件、外板（曲线）和肋板、横梁实施数控号料切割划线（划出构架线、狭长零件和曲线零件应划出基准平线）。
4、曲型壳板加工，采用油压机作业，水火弯板加工。
5、型材采用逆直线法冷热加工（单线、双线），弯曲大的部件应采用样条加工，或平台板上划型线水火加工。
6、拼板边缘坡口及直线加工采用铣边、刨边和半自动切割加工。
7、船台无余量、合拢区域所有纵向构件和板材对接缝，采用CO2单面衬垫焊。
8、无余量合拢区域为所有双层底分段和中部舷侧分段，一端余量由立体分段完工用激光划线切割。
9、每分段的中间肋位为肋骨检验线，分段完工应号出，并做出硬印记号。
10、电焊收缩补偿量：横向每纵骨间距之间加放0.5mm，纵向收缩在分段余2、分段上船台、货舱平行舯体部分立体分段无余量船台合拢。
首尾立体分段一端正作，另一端留有船台切割余量。
3、横向纵骨间加放0.5、纵向强框架间加放1mm焊接补偿值。
4、机舱FR50向尾分段、首部FR170向首分段、基线放1/1000船台反变形，详见第十条船体变形控制。
第四章船舶主尺度确定4.7 船舶方形系数的确定8383第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素方形系数C b 的确定主要从排水量和快速性这两个基本因素来考虑。
在超常规情况下，如选取的方形系数C b 过大，应注意对耐波性和操纵性等性能的影响。
第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素(1)排水量。
(2)快速性。
(3)耐波性。
(4)经济性。
(5)总布置。
方形系数Cb是联系船舶排水量Δ与船长L、船宽B和吃水T的纽带，即C b=Δ/(ρkLBT)，当排水量Δ相差不大时，保持船长L、船宽B和吃水T 不变，通过适当改变Cb可以很方便地调整排水量Δ的大小。
第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素(1)排水量。
(2)快速性。
(3)耐波性。
(4)经济性。
(5)总布置。
减小方形系数C b 有利于降低船舶剩余阻力R r ，所以对于R r 比重大的高速船，一般取较小的方形系数C b ，以改善阻力性能。
第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素(1)排水量。
(2)快速性。
(3)耐波性。
(4)经济性。
(5)总布置。
减小方形系数Cb有利于减缓船舶在海浪中的纵摇升沉运动，特别是减小方形系数Cb并增大船长L时，快速性与耐波性的改善最显著。
第四章船舶主尺度确定4.7 船舶方形系数的确定确定船舶方形系数的考虑因素(1)排水量。
(2)快速性。
(3)耐波性。
(4)经济性。
(5)总布置。
在排水量Δ不变的情况下，适当增大方形系数Cb，可减小船长L或船宽B，从而可降低船体重量与船价，提高船舶经济性。
对于中速运输船，实船的方形系数Cb常大于阻力最佳的方形系数Cb 而接近于临界方形系数Cb，这时船舶尺度较小，重量较轻，船价较低，同时阻力增加亦不大，油耗较为节省，实船的这一方形系数Cb 值称为“经济方形系数”。
对于低速运输船，从经济性和舱容利用率等方面看，取大的方形系数C b总是有利的。

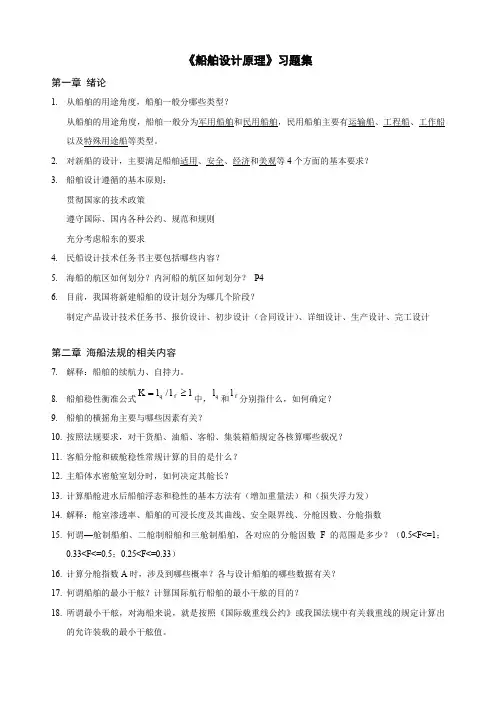

《船舶设计原理》习题集第一章绪论1.从船舶的用途角度，船舶一般分哪些类型？从船舶的用途角度，船舶一般分为军用船舶和民用船舶，民用船舶主要有运输船、工程船、工作船以及特殊用途船等类型。
2.对新船的设计，主要满足船舶适用、安全、经济和美观等4个方面的基本要求？3.船舶设计遵循的基本原则：贯彻国家的技术政策遵守国际、国内各种公约、规范和规则充分考虑船东的要求4.民船设计技术任务书主要包括哪些内容？5.海船的航区如何划分？内河船的航区如何划分？P46.目前，我国将新建船舶的设计划分为哪几个阶段？制定产品设计技术任务书、报价设计、初步设计（合同设计）、详细设计、生产设计、完工设计第二章海船法规的相关内容7.解释：船舶的续航力、自持力。
8.船舶稳性衡准公式1/≥=fqllK中，ql和fl分别指什么，如何确定？9.船舶的横摇角主要与哪些因素有关？10.按照法规要求，对干货船、油船、客船、集装箱船规定各核算哪些载况？11.客船分舱和破舱稳性常规计算的目的是什么？12.主船体水密舱室划分时，如何决定其舱长？13.计算船舱进水后船舶浮态和稳性的基本方法有（增加重量法）和（损失浮力发）14.解释：舱室渗透率、船舶的可浸长度及其曲线、安全限界线、分舱因数、分舱指数15.何谓—舱制船舶、二舱制船舶和三舱制船舶，各对应的分舱因数F的范围是多少？（0.5<F<=1；0.33<F<=0.5；0.25<F<=0.33）16.计算分舱指数A时，涉及到哪些概率？各与设计船舶的哪些数据有关？17.何谓船舶的最小干舷？计算国际航行船舶的最小干舷的目的？18.所谓最小干舷，对海船来说，就是按照《国际载重线公约》或我国法规中有关载重线的规定计算出的允许装载的最小干舷值。
19.计算船舶最小干舷的目的：船舶的使用实践表明，装载过重，干舷不足，常常是海损事故的一个重要原因。
因此，为了保证船舶的安全，就要限制船舶营运过程中的最大吃水，从而提出了最小干舷的要求。
