机械设计作业(第一次)及答案 (1)

《机械设计》课程试题（一）一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。

把答案填在题中横线上。

1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。

大学考试试卷《机械设计基础》及答案3套2011年12月考试机械设计基础第一次作业一、单项选择题(本大题共100分，共 50 小题，每小题 2 分)1. 形成渐开线的圆称为( )。

A. 齿顶圆B. 基圆C. 分度圆D. 齿根圆2. 螺纹的标准是以( )为准。

A. 大径B. 中径C. 小径直径 D.3. 简单行星齿轮系的自由度数为( )。

A. 二个一个 B.C. 不变D. 零4. 被连接件受横向外力时，如采用普通螺纹连接，则螺栓可能失效的形式为( )。

A. 剪切破坏B. 拉断C. 拉扭断裂D. 挤压破坏5. 在设计凸轮机构时，要求承载能力大，耐磨损，应采用( )从动件。

A. 尖顶B. 滚子C. 平底D. 都不可以6. 蜗杆传动，为了提高传动效率，在一定限度内可采用( )。

A. 较小的蜗杆直径系数B. 较大的蜗杆分度圆上螺旋升角C. 较小的模数D. 较少的蜗杆头数7. 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏概率最大为( )。

A. 1 ,B. 5 ,C. 10 ,D. 50 ,8. 齿面点蚀多半发生在( )。

A. 齿顶附近B. 齿根附近C. 节线附近D. 基圆附近9. 凸轮的基圆半径越小，则凸轮机构的压力角( )。

A. 增大B. 减小C. 不变D. 增大或减小10. 在螺纹连接中，同时拧上两个螺母是为了( )。

A. 提高强度B. 增大预紧力C. 防松D. 提高备用螺母11. 单级圆柱齿轮减速器，若主动轮1和从动轮2的材料和热处理均相同，则工作时，两轮齿根弯曲应力的关系是( )。

A. σ,σ F1F2B. σ,σ F1F2C. σ,σ F1F2D. σ?σ F1F212. 当齿轮中心距稍有改变时，( )保持原值不变的性质称为可分性。

A. 压力角B. 啮合角C. 传动比D. 分度圆直径13. 从经济观点考虑，只要能满足使用要求，应尽量选用( )轴承。

A. 球B. 圆柱C. 圆锥滚子D. 角接触14. 为保证四杆机构良好的机械性能，( )不应小于最小许用值。

一、填空题1、 若一零件的应力循环特性r=+0.5，二a =70N/mm 2，则此时 5为210N/ mm 2，二max 为 280 N/mm 2，-口和为 140 N/mm 2。

2、 材料对称循环弯曲疲劳极限 二i =300N/mm 2，循环基数 N °=106， 寿命指数 m=9，当应力循环次数N=105时，材料的弯曲疲劳极限2<1N =387.5N/mm 。

3、 在变应力工况下，机械零件的损坏将是疲劳断裂，这种损坏的断 面包括光滑区和粗糙区。

4、 机械零件常见的失效形式有整体断裂、过大的残余变形、表面破 坏、正常工作条件的破坏。

5、 螺纹的公称直径是指螺纹的_大径_。

6、 粗牙螺纹的定义是 _同一螺纹公称直径下螺距最大的那种规格的螺纹 。

7、 螺纹的升角是指螺纹 中径处的升角，拧紧螺母时效率公式为n 一 tgWtg 「 6)&在螺纹连接中，当两个被连接件之一太厚，不宜制成通孔、采用 普通螺栓连接时，往往采用螺钉—连接或双头螺柱连接。

9、三角形螺纹主要用于 联接，而矩形、梯形和锯齿形螺纹主要用于 传动。

《机械设计》作业一 姓名班级学号成绩机械设计总论及螺纹连接10、螺纹连接常用的防松方法有摩擦防松、机械防松、破坏防松11、螺纹连接的拧紧力矩包括克服螺纹副相对转动的阻力矩和螺母与被联接件支承面间的摩擦阻力矩。

12、计算螺栓强度时用螺栓的小径，分析螺纹的受力时用螺栓的中径。

13、仅承受预紧力的是紧螺栓连接强度计算时，螺栓危险截面上有拉伸和扭转载荷联合作用。

因此，在截面上有拉应力和剪应力。

14、采用经机械加工制成的凸台或沉头座孔做为螺栓与螺母接触的支承面是为了避免螺栓受到偏心载荷。

15、螺栓强度等级标记6.6级，6 6 10=360MPa表示材料的屈服强度；螺母强度等级标记8级，8 100=800MPa S示材料的抗拉强度。

16、对于重要的联接不宜用小于M12-M16的螺栓主要是因为避免预紧时拧断螺栓。

郑州大学现代远程教育《机械设计基础》课程作业（一）.选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的号码填在题干的括号内，每小题1分，共20分）1．在平面机构中，每增加一个低副将引入（ C ）。

A ．0个约束B ．1个约束C ．2个约束D ．3个约束2.铰链四杆机构ABCD 中，AB 为曲柄，CD 为摇杆，BC 为连杆。

若杆长l AB =30mm,l BC =70mm ，l CD =80mm ，则机架最大杆长为（ C ）A.80mmB.100mmC.120mmD.150mm3．在凸轮机构中，当从动件以运动规律运动时，存在刚性冲击。

（ A ）A ．等速B ．摆线C ．等加速等减速D ．简谐4.棘轮机构中采用了止回棘爪主要是为了( A )A.防止棘轮反转B.对棘轮进行双向定位C.保证棘轮每次转过相同的角度D.驱动棘轮转动5．在规范直齿轮传动中，硬齿面齿轮应按设计。

（ B ）A ．齿面接触疲劳强度B ．齿根弯曲疲劳强度C ．齿面接触疲劳强度和齿根弯曲疲劳强度D ．热平衡6．在一对规范直齿轮传动中，大、小齿轮的材料及热处理方式相同时，小齿轮的齿面接触应力1H σ和大齿轮的齿面接触应力2H σ的关系为。

（ C ）A ．1H σ>2H σB ．1H σ<2H σC ．1H σ=2H σD ．不确定7．提高蜗杆传动效率的措施是。

（ D ）A ．增加蜗杆长度B ．增大模数C ．使用循环冷却系统D ．增大蜗杆螺旋升角8.在传动中，各齿轮轴线位置固定不动的轮系称为( B )A.周转轮系B.定轴轮系C.行星轮系D.混合轮系9、带传动采用张紧轮的目的是_______ 。

（ D ）A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.调节带的拉力10、链传动设计中，当载荷大，中心距小，传动比大时，宜选用_____。

（ B ）A 大节距单排链B 小节距多排链C 小节距单排链D 大节距多排链11、平键联接选取键的公称尺寸b ×h的依据是_____。

2020年XXX 机械基础(设计与制造)-第一阶段在线作业参考答案1.对于有紧密性要求的紧螺栓联接，预紧力为Q0，轴向工作载荷为Qe，螺栓所受的总载荷为( )。

答案：D。

此时螺栓所受的总载荷为(2.5～2.8)Qe。

2.当被接件较厚且经常拆卸时，宜选用( )。

答案：C。

此时应选用双头螺柱联接。

3.螺纹的公称直径是指( )。

答案：D。

此时螺纹的公称直径指的是大径。

4.普通平键的长度应( )。

答案：C。

此时普通平键的长度应略短于轮毂的长度。

5.螺纹联接的自锁条件是( )。

答案：A。

此时螺纹联接的自锁条件是λ≤ρ'。

6.在一般工作条件下，齿面硬度≤350HBS的闭式钢制齿轮传动，通常的主要失效形式是( )。

答案：B。

此时通常的主要失效形式是齿面疲劳点蚀。

7.齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在( )。

答案：D。

此时轮齿的齿面疲劳点蚀通常首先发生在靠近节线的齿根部分。

8.一对相啮合圆柱齿轮的z1 b2，其接触应力的大小是( )。

答案：C。

此时接触应力的大小相等，即σh1=σh2.9.单向传动的一对齿轮，其齿根弯曲应力的循环特征为( )。

答案：B。

此时齿根弯曲应力的循环特征为r=0.10.齿轮传动中，通常开式传动的主要失效形式是( )。

答案：C。

此时通常开式传动的主要失效形式是齿面磨损。

11.仅受预紧力Q0作用的紧螺栓联接，其螺栓的计算应力σca，将拉应力增大30％的原因是考虑( )。

答案：A。

此时将拉应力增大30％的原因是考虑安装时可能产生的偏心载荷。

12.一对单向运转的齿轮，轮齿的疲劳折断通常首先发生在齿根部分的受拉侧。

13.圆柱齿轮传动中，小齿轮的齿宽b1大于大齿轮齿宽b2，强度计算时，齿宽系数中Φd应取b2/a。

14.对于经常正反转的直齿圆柱齿轮传动，进行齿面接触疲劳强度计算时，[σH]1.[σH]2，则许用接触应力应取[σH]2.15.提高齿轮表面疲劳强度的有效方法是加大齿轮分度圆直径。

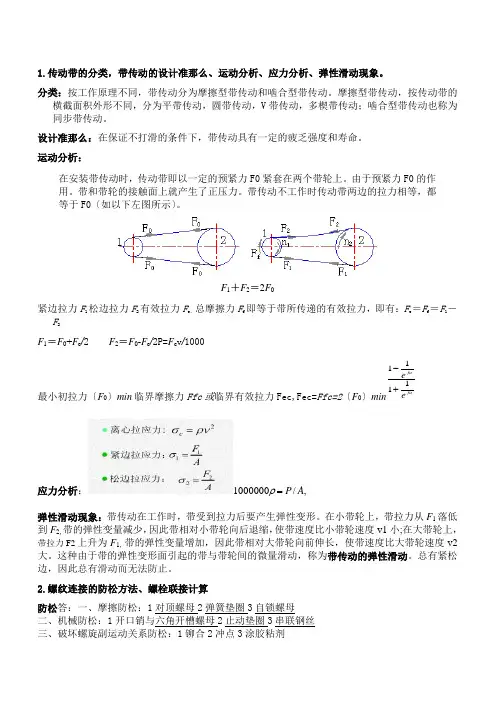

1.传动带的分类，带传动的设计准那么、运动分析、应力分析、弹性滑动现象。

分类：按工作原理不同，带传动分为摩擦型带传动和啮合型带传动。

摩擦型带传动，按传动带的横截面积外形不同，分为平带传动，圆带传动，V 带传动，多楔带传动；啮合型带传动也称为同步带传动。

设计准那么：在保证不打滑的条件下，带传动具有一定的疲乏强度和寿命。

运动分析：在安装带传动时，传动带即以一定的预紧力F0紧套在两个带轮上。

由于预紧力F0的作用。

带和带轮的接触面上就产生了正压力。

带传动不工作时传动带两边的拉力相等，都等于F0〔如以下左图所示〕。

F 1＋F 2＝2F 0紧边拉力F 1松边拉力F 2有效拉力F e ，总摩擦力F f 即等于带所传递的有效拉力，即有：F e ＝F f ＝F 1－F 2F 1＝F 0+F e /2 F 2＝F 0-F e /2P=F e v /1000最小初拉力〔F 0〕min 临界摩擦力Ffc 或临界有效拉力Fec,Fec=Ffc=2〔F 0〕min fa fa e e 1111+-应力分析：,/1000000A P =ρ弹性滑动现象：带传动在工作时，带受到拉力后要产生弹性变形。

在小带轮上，带拉力从F 1落低到F 2，带的弹性变量减少，因此带相对小带轮向后退缩，使带速度比小带轮速度v1小;在大带轮上，带拉力F2上升为F 1，带的弹性变量增加，因此带相对大带轮向前伸长，使带速度比大带轮速度v2大。

这种由于带的弹性变形面引起的带与带轮间的微量滑动，称为带传动的弹性滑动。

总有紧松边，因此总有滑动而无法防止。

2.螺纹连接的防松方法、螺栓联接计算防松答：一、摩擦防松：1对顶螺母2弹簧垫圈3自锁螺母二、机械防松：1开口销与六角开槽螺母2止动垫圈3串联钢丝三、破坏螺旋副运动关系防松：1铆合2冲点3涂胶粘剂螺栓联接计算1受横向载荷的螺栓组连接横向总载荷F∑，每个螺栓的横向工作剪力为F,z螺栓数目，i接合面数，f接合面摩擦系数，KS 防滑系数，各螺栓所需的预紧力均为F，那么平衡条件是fziF≥KSF∑得F≥KSF∑/fzi2受转矩的螺栓组连接3受轴向载荷的螺栓组连接4受倾覆力矩的螺栓且连接5松螺栓连接强度计算6紧螺栓连接强度计算4.齿轮的失效形式。

机械设计基础课程形成性考核作业（一）第1章静力分析基础1．取分离体画受力图时，_CEF_力的指向可以假定，_ABDG_力的指向不能假定。

A．光滑面约束力B．柔体约束力C．铰链约束力D．活动铰链反力E．固定端约束力F．固定端约束力偶矩G．正压力2．列平衡方程求解平面任意力系时，坐标轴选在_B_的方向上，使投影方程简便；矩心应选在_FG_点上，使力矩方程简便。

A．与已知力垂直B．与未知力垂直C．与未知力平行D．任意E．已知力作用点F．未知力作用点G．两未知力交点H．任意点3．画出图示各结构中AB构件的受力图。

4．如图所示吊杆中A、B、C均为铰链连接，已知主动力F＝40kN,AB＝BC＝2m,α＝30︒.求两吊杆的受力的大小。

解：列力平衡方程：又因为 AB=BC第2章常用机构概述1．机构具有确定运动的条件是什么?答：当机构的原动件数等于自由度数时，机构具有确定的运动。

2．什么是运动副？什么是高副？什么是低副？答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。

以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。

3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。

（1）n=7,P L=10, P H=0F=3n-2 P L–P H=3×7-2×10=1C处为复合铰链（2）n=5,P L=7, P H=0F=3n-2 P L–P H=3×5-2×7=1（3）n=7,P L=10, P H=0F=3n-2 P L–P H=3×7-2×10=1（4）n=7,P L=9, P H=1F=3n-2 P L–P H=3×7-2×9-1=2E、E´有一处为虚约束F为局部自由度C处为复合铰链第3章平面连杆机构1．对于铰链四杆机构，当满足杆长之和的条件时，若取_C为机架，将得到双曲柄机构。

A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2．根据尺寸和机架判断铰链四杆机构的类型。

机械设计基础试题及答案机械设计基础试题及答案(1)⼀ .填空1.⼀平⾯铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，__ _________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应⼩于最⼩许⽤值。

（A）压⼒⾓（B）传动⾓（C）极位夹⾓4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压⼒⾓愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧⼒ (B) 轴向⼒ (C) 摩擦⼒7.链“B18X80”的含义是_________B型链宽度18mm，长度80mm_____________。

8.螺纹联接是指______________________________________螺旋传动是指__________________________________________9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为______________________。

10.采⽤螺纹联接时，若被联接件总厚度较⼤，且材料较软，在需要经常装卸的情况下，宜采⽤______________________。

⽤于薄壁零件联接的螺纹，宜采⽤______________________。

(A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D) 三⾓形细⽛螺纹(E) 三⾓形粗⽛螺纹 (F) 矩形螺纹11.某调整螺纹，采⽤双头粗⽛螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

机械设计模拟卷及答案（1）模拟试卷1⼀、填空题（每空1.5分，共30 分）1、机构具有确定运动的条件为：机构⾃由度数=原动件数。

2、常见间歇运动机构有：棘轮机构、槽轮机构、不完全齿轮机构等。

3、当两轴垂直交错时，可采⽤蜗杆传动。

4、螺旋副⾃锁条件为：螺纹升⾓≤当量摩擦⾓。

5、带传动⼯作时，带中的应⼒有：紧边和松边拉⼒产⽣的拉应⼒、离⼼⼒产⽣的拉应⼒、弯曲应⼒。

6、凸轮机构按凸轮形状可以分为：盘形凸轮、移动凸轮、圆柱凸轮等。

7、设计链传动时，链节数最好取偶数节。

8、齿轮的常见失效形式有：疲劳点蚀、齿⾯胶合、齿根折断、齿⾯磨损等。

9 、在普通蜗杆传动中，在中间平⾯上的参数为标准参数，在该平⾯内其啮合状态相当于齿轮与齿条的啮合传动。

10、压缩弹簧两端各有3/4~5/4 圈是并紧的，它们称为：⽀承圈或死圈。

⼆、单项选择题（每⼩题1 分，共10 分）1、带传动采⽤张紧装置的⽬的是。

（ D ）A、减轻带的弹性滑动B、提⾼带的寿命C、改变带的运动⽅向D、调节带的预紧⼒2、在机械传动中，理论上能保证瞬时传动⽐为常数的是。

（ C ）A、带传动B、链传动C、齿轮传动D、摩擦轮传动3、蜗杆传动的失效形式与齿轮传动相类似，其中最易发⽣。

A、点蚀与磨损B、胶合与磨损（ B ）C、轮齿折断4、三个定轴轮系组成的轮系通常称为。

（ A ）A、定轴轮系B、转化轮系C、周转轮系D、复合轮系5、两摩擦表⾯被⼀层液体隔开，摩擦性质取决于液体内部分⼦间粘性阻⼒，这种摩擦状态称为：（ A ）A、液体摩擦B、⼲摩擦C、混合摩擦D、边界摩擦6、在螺纹联结中最常⽤的螺纹⽛型是：。

（ D ）A、矩形螺纹B、梯形螺纹C、锯齿形螺纹D、三⾓螺纹7、速度瞬⼼是两刚体上为零的重合点。

（ C ）A、瞬时⾓速度B、瞬时加速度C、瞬时相对速度D、瞬时绝对速度8 、在载荷⽐较平稳，冲击不⼤，但两轴轴线具有⼀定程度的相对偏移量的情况下，通常宜采⽤联轴器。

（ B ）A、刚性固定式B、刚性可移式C、弹性D、安全9、普通平键的⼯作⾯是（ A ）A、键的两侧⾯B、键的上下两⾯C、键的横截⾯D、键的两侧⾯与上下两⾯10、直齿锥齿轮的标准模数是。
