车辙试验步骤:
试件放置：将试件装入试模中，并锁紧。
试模的碾压方向应与试轮行走方向一致，待温度恒定后放下使试验轮充分接触试模，使其一直处于下压状态。
调整位移：上下调整位移传感器，使显示值在3mm～5mm 范围内，并锁紧。
开始试验：点击试验启动键，试验开始后，曲线显示区域将有红色温度曲线和位移曲线随时间的变化而显示温度和位移的变化量。
试验结束：试验结束后，保存结果，并打印试验报告。
取出试件：将试验轮升起，取出试件。
清理：将车辙内清理干净，试验轮擦拭干净。
沥青混合料得车辙试验沥青混合料车辙试验就是用标准得成型方法，制成标准得混合料试件(通常尺寸为300ｍm＊300mm*5０mm),在60℃得规定温度下,以一个轮压为0、7Ｍｐa得实心橡胶轮胎在其上行走,测量试件在变形稳定时期,每增加1mｍ变形需要行走得次数,即动稳定度,以次／mm表示。
动稳定度就是评价沥青混凝土路面高稳定性得一个指标,也就是沥青混合料配合比设计时得一个辅助性检验指标。
一、试验目得（1）测定沥青混合料得高温抗车辙能力,供混合料配合比设计时进行高温稳定性检验使用。
（2）辅助性检验沥青混合料得配合比设计。
二、仪具与材料1、CZ－4型车辙试样成型仪(见图1-1)1)、用途:＼o＼ac(○，1)主要用于车辙试验时,对沥青混合料式样做碾压成型。
(图１-1)错误!适用于沥青混合料其她物理力学性能实验得轮碾法式样制作。
2、主要技术指标碾压轮: 半径５00ｍｍ宽30０mm碾压轮温度范围: (可任意设定）室温~200摄氏度承载车走行速度：６次往返/分承载车走行距离: ３00ｍｍ承载车走行次数:0~９99次(任意设定)碾压轮压力范围: 0～１２KN碾压轮线压力（轮宽300mm，正压应力为9KＮ）: 3０0N/cm试样模型尺寸:300＊30０*50 cm3整机轮廓尺寸: ２0０ｃm(长）*6３cｍ(宽）*136 ｃm(高）整机重量: １、2吨2.车辙试验机(见图1－2）主要由下列部分组成：错误!试件台:可牢固地安装两种宽度(300mｍ与150mm)得规定尺寸试件得试模。
（图１-1）②试验轮:橡胶制得实心轮胎。
外径φ2０0mm,轮宽50mm,橡胶层厚１5mｍ。
橡胶硬度(国际标准硬度）20℃时为84±４；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为４2次／miｎ±1次／miｎ(21次往返／min),允许采用曲柄连杆驱动试验台运动(试验轮不动)得任一种方式。
PR PLAST S
抗车辙沥青混合料实验方法
试件成型步骤
1.将集料加入试验室沥青混合料拌和设备中，加热至175℃左右；
2.将相应添加量的PR PLAST S加入拌和设备中进行干拌；
3.将沥青在最佳拌和温度时加入，进行混合料拌和；
4.在最佳成型温度下成型试件。
干拌时间
保证PR PLAST S颗粒分布均匀，比普通沥青混合料拌和试件加5秒左右
拌和温度
确定拌和温度为175℃左右
湿拌时间
湿拌时间可根据实际情况决定，要求出料时沥青裹覆均匀
击实温度
根据击实温度-性能曲线确定，建议最佳击实温度为165±3℃
最佳沥青用量确定
结合我国现有的设计方法，采用马歇尔配合比设计方法确定最佳沥青用量。
当沥青混合料的级配类型相同时，超过0.6%的PR PLAST S添加量后,每增加0.2%，沥青混合料中的沥青用量需增加0.1%。

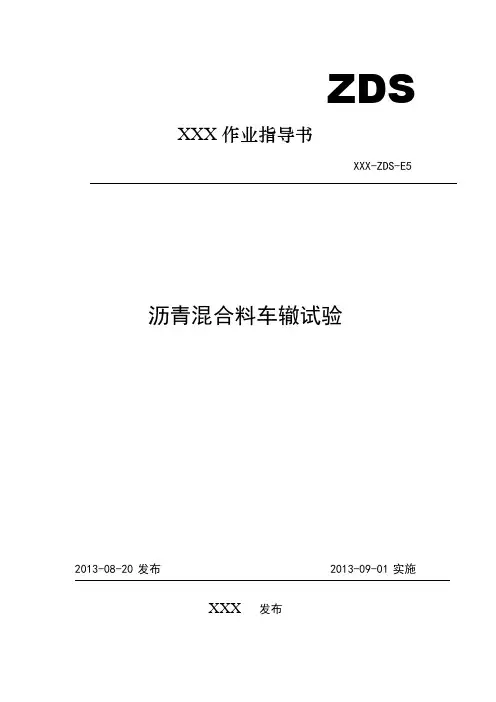

ZDSXXX作业指导书XXX-ZDS-E5 沥青混合料车辙试验2013-08-20 发布 2013-09-01 实施XXX发布前言为保证检测过程中依据“沥青混合料车辙试验”的技术标准，使本中心不同检测人员,不同时间所进行的检测过程保持一致,实现检测结果的重复性和正确性.特制定本准则。
本细则编制遵照《公路工程沥青与沥青混合料试验规程》的规定和本中心相关程序文件的规定。
本检测实施细则由XXX负责起草。
本检测实施细则主要起草人: 校验:本检测实施细则批准人:沥青混合料车辙试验1.范围本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验使用。
本方法适用于用轮碾成型机碾压成型的长300mm、宽300mm、厚50mm的板块壮试件，也适用于现场切割制作长300mm、宽150mm、厚50mm板块状试件。
根据需要，试件的厚度也可采用40mm。
2.规范性引用文件下列文件所包含的条文通过在本细则中引用而构成本细则的条文，本细则发布时所列版本均为有效，所有文件都会被修订，使用本细则的人员应及时探讨采用下列文件最新版本的可能性，修订时应按相关质量文件的维护程序规定进行。
JTJ052-2000 《公路工程沥青及沥青混合料试验规程》GB8107-1987《数值修约规则》3.检测项目参数及仪器设备要求3.1 轮碾成型机：具有圆弧形碾压轮，轮宽300mm，压实线荷载为300N/cm，碾压行程等于试件长度，经碾压后的板块状试件可达到马歇尔试验标准击实密度的100±1%。
在施工现场可采用压路机代替。
3.2 试验室用沥青混合料拌和机：能保证拌和温度并充分拌和均匀，可控制拌和时间，容量大于30L。
3.3 试模：由高碳钢制成，试模尺寸应保证成型后符合要求试件尺寸的规定。
3.4 车辙试验机：主要由下列部分组成：3.4.1 试件台：可牢固地安装两种宽度（300mm及150mm）的规定尺寸试件的试模。
3.4.2 试验轮：橡胶制的实心轮胎，外径φ200mm，轮宽50mm，橡胶层厚15mm。
顶面法测定室内抗压回弹模量的实验步骤沥青混合料车辙试验是用一块碾压成型的钢板试件（通常尺寸为 300*300*50~100mm ）在规定温度条件通常为60 C下，以一个轮压为 0.7Mpa 的实心橡胶轮在其上行走，测量试件在变形稳定期时，每增加 1mm 变形需要行走的次数即称为“动稳定性”，以次 /mm 表示。
试验仪器：车辙试验机、恒温室（能保持恒温室温度60 土 1C）、台秤（称量15kg，感量不大于 5g）。
试验方法：1 、测定试验轮压强，将试件装于原试模中。
2、将试件连同试模一起，置于达到试验温度（60 土 1 ）C的恒温室中，保温不少于 5h,也不得多于12ho在试验轮不行走的部位上，粘贴一个热电偶温度计，控制试件温度稳定在（60 土 0.5）Co 3、将试件连同试模置于车辙试验机的试件台上，试验轮在试件的中央部位，其行走方向须与试件碾压方向一致。
开动车辙变形自动记录仪，然后启动试验机，使试验轮往返行走，时间约1h 最大变形达到25mm为止。
试验时，记录仪自动记录变形曲线及试件温度。
4、结果计算：①从曲线上读取 45min （t1）及60min （t2）时的车辙变形di及d2，精确至0.01mm，如变形过大在未到60min 变形已达25mm时，则以达到25mm（d2）时的时间为t2,将其前15min为t1，此时的变形量为di. ②计算沥青混合料试件的温定度。
4、报告：同一沥青混合料或同一路段的路面，至少平行试验 3 个试件变异系数小于 20%时，取平均值作为结果。
变异系数大于20%时应分析原因，追加试验。
①选择合适量程的测力计和试验机；②加载板上的计算单位压力的选定值；实际加载的最大单位压力应略大于选定值。
③将试件浸水 24h 后从水中取出并用布擦干后放在加载底板上，在试件顶面稀撒少量 0.25~0.5mm的细沙，并手压加载顶板在试件顶面边加压旋转，使细沙填补表面微观的不平整，并使多余的砂流出，以增加顶板与试件的接触面积。
摘要：采用沥青混合料车辙仪对6种沥青混合料进行车辙试验，通过对沥青混合料车辙深度与时间及轮碾次数的关系的研究，提出了动稳定度DS1和动稳定度DS2并进行对比分折得出动稳定度指标DS2较DS1，合理。
随着高速公路在我国的大规模修建，沥青路面的使用性能越来越受到重视。
车辙不仅降低了路面的使用寿命，还严重影响着行车安全性，是高速公路沥青路面的主要病害，车辙主要产生于高温时沥青混合料的永久变形，车辙试验是评价沥青混合料高混变形的简单易行方法，目前我国已把车辙试验列入部颁规范。
车辙试验方法最初由英国TRRL开发的，由于试验方法本身比较简单，试验结果直观且与实际沥青路面的车辙相关性甚好，因此得到了广泛的应用。
车辙试验是一种模拟实际车轮荷载在路面上行走而形成车辙的工程试验方法：从广义上讲包括了室内往复车辙试验，旋转车辙试验，大型环道试验、直道试验、野外现场加速加载试验等都可认为是属于车辙试验的范畴，这些试验最基本的和共同的原理就是通过采用车轮在板块状试件或路面结构上反复行走，观察和检测试块或路面结构的响应，用动稳定度或车辙深度来表征试验结果。
车辙试验是评价沥青混合料在规定温度条件下反抗塑性流动变形能力的方法，通过板块状试件与车轮之间的往复相对运动，使试块在车轮的重复荷载作用下产生压密、剪切、推移和流动，从而产生车辙。
车辙试验是一种工程试验方法，试验结果可用于建立经验公式来猜测沥青路面车辙深度，或用于检测沥青混合料的抗车辙能力。
车辙试验的最大的特点是能够充分模拟沥青路面上车轮行驶的实际情况，在用于试验研究时，还可以改变温度、荷载、试件厚度、尺寸、成型条件等等，以模拟路面的实际情况，搞清楚各种因素变化对车辙变形的影响。
目前，世界上广泛采用的是室内小型往复式车辙试验机进行沥青混合料抗车辙性能试验，在进行车辙试验时，可观察到轮辙形成的全过程。
1车辙试验方法及试验原理我国的车辙试验试验时采用300mm×300mm×50mm的车辙试模，按试验规程的标准方法用轮碾机成型。
摘要：采用沥青混合料车辙仪对6种沥青混合料进行车辙试验，通过对沥青混合料车辙深度与时间及轮碾次数的关系的研究，提出了动稳定度DS1和动稳定度DS2并进行对比分折得出动稳定度指标DS2较DS1，合理。
随着高速公路在我国的大规模修建，沥青路面的使用性能越来越受到重视。
车辙不仅降低了路面的使用寿命，还严重影响着行车安全性，是高速公路沥青路面的主要病害，车辙主要产生于高温时沥青混合料的永久变形，车辙试验是评价沥青混合料高混变形的简单易行方法，目前我国已把车辙试验列入部颁规范。
车辙试验方法最初由英国TRRL开发的，由于试验方法本身比较简单，试验结果直观且与实际沥青路面的车辙相关性甚好，因此得到了广泛的应用。
车辙试验是一种模拟实际车轮荷载在路面上行走而形成车辙的工程试验方法：从广义上讲包括了室内往复车辙试验，旋转车辙试验，大型环道试验、直道试验、野外现场加速加载试验等都可认为是属于车辙试验的范畴，这些试验最基本的和共同的原理就是通过采用车轮在板块状试件或路面结构上反复行走，观察和检测试块或路面结构的响应，用动稳定度或车辙深度来表征试验结果。
车辙试验是评价沥青混合料在规定温度条件下反抗塑性流动变形能力的方法，通过板块状试件与车轮之间的往复相对运动，使试块在车轮的重复荷载作用下产生压密、剪切、推移和流动，从而产生车辙。
车辙试验是一种工程试验方法，试验结果可用于建立经验公式来猜测沥青路面车辙深度，或用于检测沥青混合料的抗车辙能力。
车辙试验的最大的特点是能够充分模拟沥青路面上车轮行驶的实际情况，在用于试验研究时，还可以改变温度、荷载、试件厚度、尺寸、成型条件等等，以模拟路面的实际情况，搞清楚各种因素变化对车辙变形的影响。
目前，世界上广泛采用的是室内小型往复式车辙试验机进行沥青混合料抗车辙性能试验，在进行车辙试验时，可观察到轮辙形成的全过程。
1车辙试验方法及试验原理我国的车辙试验试验时采用300mm×300mm×50mm的车辙试模，按试验规程的标准方法用轮碾机成型。
【专业知识】车辙试验用试件制作方法有哪些
【学员问题】车辙试验用试件制作方法有哪些？
【解答】（1）按马歇尔稳定度试件成型方法，确定沥青混合料的拌和温度和压实温度。
（2）将金属试模及小型击实锤等置于约100℃的烘箱中加热1h备用。
（3）称出制作一块试件所需要的各种材料的用量。
先按试件体积（V）乘以马歇尔稳定度击实密度（ρ0，再乘以系数1.03，即得材料总用量（m=Vρ0x1.03），再按配合比计算出各种材料用量。
分别（将各种材料放人烘箱中预热备用。
（4）将预热的试模从烘箱中取出，装上试模框架。
在试模中铺一张裁好的普通纸（可用报纸），使底面及侧面均被纸隔离。
将拌和好的全部沥青混合料，用小铲稍加拌和后均匀地沿试模由边至中按顺序装人试模，中部要略高于四周。
（5）取下试模框架，用预热的小型击实锤由边至中压实一遍，整平成凸圆弧形。
（6）插入温度计，待混合料冷却至规定的压实温度（为使冷却均匀，试模底下可用垫木支起）时，在表面铺张裁好尺寸的普通纸。
（7）当用轮碾机碾压时，宜先将碾压轮预热至100℃左右（如不加热，应铺牛皮纸）。
然后，将盛有沥青混合料的试模置于轮碾机的平台上，轻轻放下碾压轮，调整总荷载为9kN（线荷载300N／cm）。
（8）启动轮碾机，先在一个方向碾压之个往返（4次），卸荷，再抬起碾压轮，将试件掉转方向，再加相同荷载碾压至马歇尔标准密实度（100±1）%为止。
试件
正式压实前，应经试压，决定碾压次数，一般12个往返（24次）左右可达要求。
如试件厚度大于100mm对必须分层碾压。
（9）当用手动碾碾压时、先用空碾碾压，然后逐渐增加砝码荷载，直至将5个砖码全部加上，进行压实至马歇尔标准密实度（100±1）％为止。
碾压方法及次数亦应由拭压决定，并压至无轮迹为止。
（10）压实成型后。
揭去表面的纸，用粉笔在试件表面上标明碾压方向。
（11）盛有压实试件的试模，置室温下冷却，至少12h后方可脱模。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
