欧姆定律的应用专题训练一

欧姆定律（一）1.研究同一导体中的电流与它两端电压的关系时，要保持电阻不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；滑动变阻器的作用是改变电路中的电流。

该实验的结论是_导体的电阻不变时，通过导体的电流和它两端的电压成正比_。

2.研究相同电压下不同导体中电流与它的电阻的关系时，要保持电压不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；教材P81图4.5.1中滑动变阻器的作用是保持电阻R两端的电压不变。

实验过程中要更换不同的电阻做实验。

该实验的结论是导体两端的电压不变时，通过导体的电流和它的电阻成反比。

3.德国物理学家欧姆，在大量实验事实的基础上得出了一段电路中电流与电压和电阻关系的重要结论：一段导体中的电流与该段导体两端的电压成正比，与该段导体的电阻成反比。

其数学表达式为I=U/R。

考法1伏安法测电阻例1.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（B）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化变式冲关1.如图所示，电源电压保持不变，滑动变阻器上均标有“2A20Ω”字样，通过哪几个电路图可测出RX的阻值（A）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙考法2 欧姆定律例2.根据欧姆定律，下列说法正确的是（C）A．导体的电阻与电压成正比，与电流成反比B．导体两端电压越大，这段导体的电阻就越大C．导体两端电压越大，通过这段导体的电流越大D．通过导体的电流越大，这段导体的电阻就越小变式冲关2.一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I﹣U图像，由图像可判断这两个电阻（B）A．R甲＜R乙B．R甲＞R乙C．R甲＝R乙D．无法判定☆基础训练1．在学过欧姆定律后，同学们有以下认识，其中正确的是（A）A．电阻中有电流时它两端一定有电压B．欧姆定律揭示了导体中的电压与电流、电阻的关系C．当电阻一定时，导体的电压与电流成正比D．根据欧姆定律的变形公式R＝可知：导体的的电阻随电压和电流的变化而变化2．关于电流、电压、电阻的关系，下列说法正确的是（A）A．导体的电阻是导体本身的性质，与电压、电流无关B．导体中有电流通过时，它两端不一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．在电压一定时，导体的电阻跟通过导体的电流成反比3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。

开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。

问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。

电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。

闭开关S，电流表示数为0.2A。

求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。

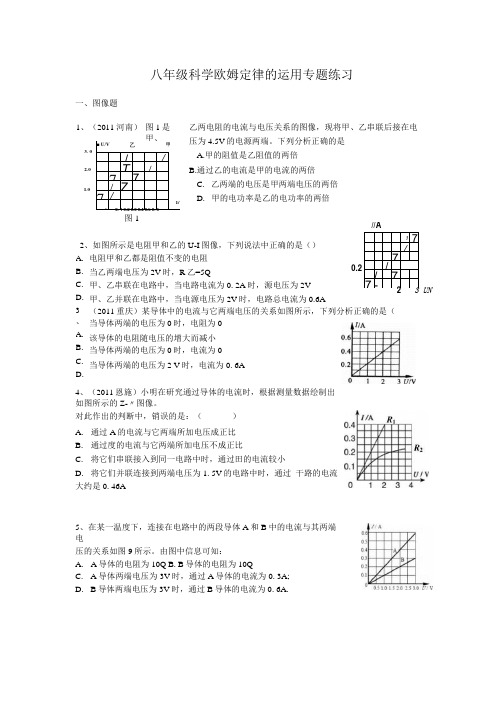

八年级科学欧姆定律的运用专题练习一、图像题4、（2011恩施）小明在研究通过导体的电流时，根据测量数据绘制出如图所示的Z-〃图像。

对此作出的判断中，销误的是：（）A. 通过A 的电流与它两端所加电压成正比B. 通过度的电流与它两端所加电压不成正比C. 将它们串联接入到同一电路中时，通过田的电流较小D. 将它们并联连接到两端电压为1. 5V 的电路中时，通过 干路的电流大约是0. 46A5、在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图9所示。

由图中信息可知：A. A 导体的电阻为10QB. B 导体的电阻为10QC. A 导体两端电压为3V 时，通过A 导体的电流为0. 3A;D. B 导体两端电压为3V 时，通过B 导体的电流为0. 6A.1、（2011 河南） 图1是甲、 ■ U/V乙 甲 / /T /7 7 / Z 7 / 1/3. 0 2.0 1.0 ° 0. 1 0.2 0.3 0.4 0.5 0. 6 图1 乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电 压为4.5V 的电源两端。

下列分析正确的是 A.甲的阻值是乙阻值的两倍B.通过乙的电流是甲的电流的两倍C. 乙两端的电压是甲两端电压的两倍D. 甲的电功率是乙的电功率的两倍 2、如图所示是电阻甲和乙的U-I 图像，下列说法中正确的是（） 电阻甲和乙都是阻值不变的电阻 当乙两端电压为2V 时，R 乙=5Q甲、乙串联在电路中，当电路电流为0. 2A 时，源电压为2V 甲、乙并联在电路中，当电源电压为2V 时，电路总电流为0.6AA. B.C. D. 3、A. B.C. D.17/7//77 - //A0.2 2 3 UN （2011重庆）某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ 当导体两端的电压为0时，电阻为0 该导体的电阻随电压的增大而减小 当导体两端的电压为0时，电流为0当导体两端的电压为2 V 时，电流为0. 6A6、有两只定值电阻R A 和R B ，各自的电流与电压关系如图4U-I 象中的A 、Bo 则（ ） 若将它们串联接在电源两端， 若将它们并联接在电源两端， 若将它们串联接在电源两端， 若将它们并联接在电源两端， 、电路变化题 A. B. C. D. R A 的电流是R B 的2倍 R A 的电压是R B 的2倍 R A 的电功率是R B 的2倍 R A 的电功率是R B 的2倍 1、 学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了 探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图3 所示。

中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。

闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。

欧姆定律典型题[一]、电流与电压和电阻的关系1、下列关于电流、电压、电阻的关系说法正确的是（）A、电压大的电路中电流一定大B、电阻大的电路中电流一定小C、导体中电流与电压、电阻无关D、导体中的电阻与电压、电流无关2、在“探究通过导体的电流与电压电阻的关系”的实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。

小明在实验时连接电路如图甲所示：（1）在探究“电流与电压的关系”的实验中：①闭合开关前，要将滑动变阻器滑片移至（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件和的作用；②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路中出现的故障可能是；小明排除故障后继续实验。

（2）在探究“电流与电阻的关系”的实验中：①电路中滑动变阻器起到保护电路元件安全和的作用；②小明先将R=10Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数，接着R换为15Ω的电阻时，应该向（填“A”或“B”）方向移动滑动变阻器的滑片P,才能使电压表示数为2.5V，同时记下电流表的示数。

③若要使所给的5个定值电阻分别接入电路中都正常进行实验，应该选取至少标有Ω的滑动变阻器；④根据多次测量所得的数据描绘出电流随电阻变化的曲线如图所示，小明由图像得出的结论是：。

（3）若继续使用该实验电路，还可以进行的实验有（填实验名称即可）。

[二]、欧姆定律1、在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流20 Ω，求灯泡两端的电压。

3、加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？4、甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是( )A．1∶1 B．2∶1 C．4∶3 D．3∶15、通过定值电阻甲、乙的电流与其两端电压关系图像如图所示，现将甲和乙并联后接在电压为3V 的电源两端。

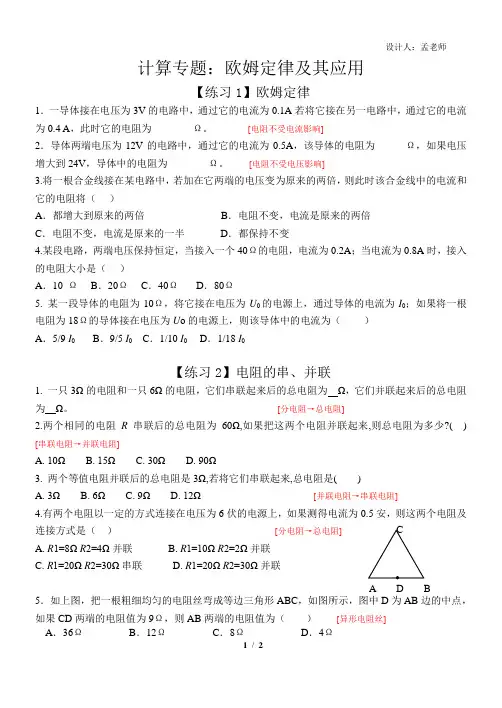

计算专题：欧姆定律及其应用【练习1】欧姆定律1．一导体接在电压为3V 的电路中，通过它的电流为0.1A 若将它接在另一电路中，通过它的电流为0.4 A ，此时它的电阻为________Ω。

[电阻不受电流影响]2．导体两端电压为12V 的电路中，通过它的电流为0.5A ，该导体的电阻为______Ω，如果电压增大到24V ，导体中的电阻为________Ω。

[电阻不受电压影响]3.将一根合金线接在某电路中，若加在它两端的电压变为原来的两倍，则此时该合金线中的电流和它的电阻将（ ）A ．都增大到原来的两倍B ．电阻不变，电流是原来的两倍C ．电阻不变，电流是原来的一半D ．都保持不变4.某段电路，两端电压保持恒定，当接入一个40Ω的电阻，电流为0.2A ；当电流为0.8A 时，接入的电阻大小是（ ）A ．10 ΩB ．20ΩC ．40ΩD ．80Ω5. 某一段导体的电阻为10Ω，将它接在电压为U 0的电源上，通过导体的电流为I 0；如果将一根电阻为18Ω的导体接在电压为U o 的电源上，则该导体中的电流为（ ）A ．5/9 I 0B ．9/5 I 0C ．1/10 I 0D ．1/18 I 0【练习2】电阻的串、并联1. 一只3Ω的电阻和一只6Ω的电阻，它们串联起来后的总电阻为 Ω，它们并联起来后的总电阻为 Ω。

[分电阻→总电阻]2.两个相同的电阻R 串联后的总电阻为60Ω,如果把这两个电阻并联起来,则总电阻为多少?( )[串联电阻→并联电阻]A. 10ΩB. 15ΩC. 30ΩD. 90Ω3. 两个等值电阻并联后的总电阻是3Ω,若将它们串联起来,总电阻是( )A. 3ΩB. 6ΩC. 9ΩD. 12Ω [并联电阻→串联电阻]4.有两个电阻以一定的方式连接在电压为6伏的电源上，如果测得电流为0.5安，则这两个电阻及连接方式是（ ） [分电阻→总电阻]A. R 1=8Ω R 2=4Ω并联B. R 1=10Ω R 2=2Ω并联C. R 1=20Ω R 2=30Ω串联D. R 1=20Ω R 2=30Ω并联5．如上图，把一根粗细均匀的电阻丝弯成等边三角形ABC ，如图所示，图中D 为AB 边的中点，如果CD 两端的电阻值为9Ω，则AB 两端的电阻值为（ ） [异形电阻丝]A ．36ΩB ．12ΩC ．8ΩD ．4ΩA B D【练习3】串联分压、并联分流二.欧姆定律的应用1.如图所示, 当滑片P 向b 端移动时 ( )A.电流表示数变小, 电压表示数变小；B.电流表示数变大, 电压表示数变大； [动态电路]C.电流表示数不变, 电压表示数变大；D.电流表示数变小, 电压表示数不变。

L 2L 1第1题图 乙甲 · ·S · ·专项训练一 欧姆定律一、选择题： 1．如图所示，当开关S 闭合后，两灯均能发光，且已知甲表的读数为2.0， 乙表的读数为4.0（单位为伏或安），则可求得（ ）A ．灯L 1的电阻为0.5欧B ．灯L 1的电阻为2欧C ．灯L 2的电阻为0.5欧D ．灯L 2的电阻为2欧2．如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（ ）A ．电压表不可能同时测得L 1、L 2两端的电压B ．S 1和S 2不能同时闭合，否则电路将短路C ．若S 1和S 2都断开，电压表示数为零D ．若在测得L 1两端电压后，只需断开S 1、闭合S 2，就能直接测出L 2两端的电压3．某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。

已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的。

其中R 1的总电阻是200欧，R 2的总电阻是5000欧。

开始时两变阻器都处于最大阻值。

下面的方法中，能够既快又准确地使电流表指针指到要求位置的是（ ） A ．先调节R 1，使电流表指针指到要求位置附近，再调节R 2 B ．先调节R 2，使电流表指针指到要求位置附近，再调节R 1 C ．同时调节R 1和R 2，使电流表指针指到要求位置 D ．交替反复调节R l 和R 2，使电流表指针指到要求位置 4t/℃ 020406080100R/欧 500 380 300 250 220 200用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6伏，电压表量程为0～3伏，R 0阴值为500欧。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（ ） A.水温刻度均匀，环境温度越高，对应电压表读数越小、 B.水温刻度不均匀，环境温度越高，对应电压表读数越大C.水温刻度盘上的100℃与电压表1伏对应D.水温刻度盘的0℃与电压表3伏对应5．某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个（ ）U/V 0.6 0.7 0.8 0.9 1.0 1.1 I/A 0.180.210.250.270.300.336、如图所示，电源电压保持不变，R 2＝20欧，R l 阻值不等于零，当开关S 断开时，电流表示数为0.3安，当开关S 闭合时，电流表的示数可能是（ ）A 、0.2安B 、0.3安C 、0.4安D 、以上都有可能7．如右图所示电路，P 位于滑动变阻器的中点，当在ab 之间加上60V 的电压时，接在cd 之间的电压表示数为30V ，如果在cd 之间加上60V 的电压，将同样的电压表接在ab 之间时的示数为（ ） A ．20V B ．30V C ．60V D ．120V8、如右图所示，电源电压为6V ，闭合开关S ，当灯泡L 1和L 2其中一个出现短路或断路时，电压表V 的示数可能出现变化的情况。

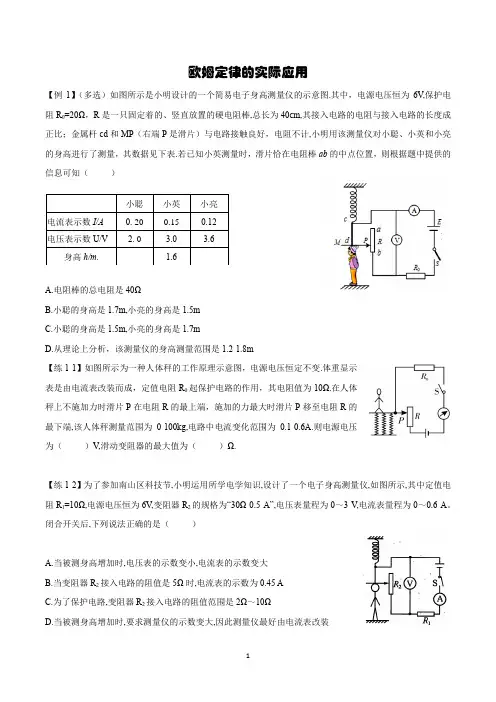

欧姆定律的实际应用【例1】（多选）如图所示是小明设计的一个简易电子身高测量仪的示意图.其中，电源电压恒为6V,保护电阻R0=20Ω，R是一只固定着的、竖直放置的硬电阻棒,总长为40cm,其接入电路的电阻与接入电路的长度成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计,小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表.若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（）小聪小英小亮电流表示数I/A0. 200.150.12电压表示数U/V 2. 0 3.0 3.6身高h/m. 1.6A.电阻棒的总电阻是40ΩB.小聪的身高是1.7m,小亮的身高是1.5mC.小聪的身高是1.5m,小亮的身高是1.7mD.从理论上分析，该测量仪的身高测量范围是1.2-1.8m【练1-1】如图所示为一种人体秤的工作原理示意图，电源电压恒定不变.体重显示表是由电流表改装而成，定值电阻R0起保护电路的作用，其电阻值为10Ω.在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端,该人体秤测量范围为0-100kg,电路中电流变化范围为0.1-0.6A.则电源电压为（）V,滑动变阻器的最大值为（）Ω.【练1-2】为了参加南山区科技节,小明运用所学电学知识,设计了一个电子身高测量仪,如图所示,其中定值电阻R1=10Ω,电源电压恒为6V,变阻器R2的规格为“30Ω 0.5 A”,电压表量程为0～3 V,电流表量程为0～0.6 A。

闭合开关后,下列说法正确的是（）A.当被测身高增加时,电压表的示数变小,电流表的示数变大B.当变阻器R2接入电路的阻值是5Ω时,电流表的示数为0.45 AC.为了保护电路,变阻器R2接入电路的阻值范围是2Ω～10ΩD.当被测身高增加时,要求测量仪的示数变大,因此测量仪最好由电流表改装【练1-3】初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等.他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器;将电压表改装成身高显示仪—所测身高越大,显示仪示数越大,且刻度均匀.(1)同学们设计了如图所示电路,老师指出他们的设计有不够合理的地方.你认为下列分析正确的是（）.A.移动滑片P时,电路的总电阻没有变化B.当所测身高越大时,电压表的示数越小C.电压表的示数变化量跟身高变化量不成正比D.电压表的示数不能由零变化到最大刻度值(2)在老师的引导下,同学们设计出了正确的电路，是下面四个电路中的（）电路.(3)确定正确的电路设计方案后,小组成员开始对器材的参数进行选择.他们采用了电压为12 V的电源，一根长为80 cm的均匀电阻丝(0.5Ω/cm)、量程为0～3V的电压表.为了让测量仪测量身高的范围达到最大,且测量精确度最高,选择的定值电R1阻值应该为（）Ω.(4)利用选定的器材,小组同学连接好了测量电路,对身高为160 cm的小曾进行测量时,电压表的示数为1.5V;对小杨进行测量时,电压表的示数为1.2V,则小杨的身高为（）cm.【例2】甲、乙两地相距40km,在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源连接成如图所示的电路进行测量.若电压表的示数为3.0V,电流表的示数为0.5A,则短路位置离甲地的距离为多少千米？【练2-1】甲、乙两地相距40km,在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω.现输电线在某处发生了短路，为确定短路位置，抢修员进行了如下操作:在甲地利用电源（电压恒为6V）、定值电阻（阻值为20Ω）、电压表（量程为0-3V）以及开关等与输电线组成了一个检测电路（如图所示，电压表未画出）.闭合开关后,电压表示数为2V.解答如下问题：（1）根据题意判定电压表的连接位置，将它接入检测电路.（2）计算出短路位置离甲地的距离.【练2-2】甲、乙两地相距30km,在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比.现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A,乙地检修员后用相同的测量仪接入CD时.电流表的示数为0.3A.则短路位置离甲地多少千米？【练2-3】在自然灾害中输电线路容易出现故障,科技小组的同学通过实验探究来体验判断故障类型和位置的方法.他们用AB、CD两根长为L的长直电阻丝模拟输电线,在电阻丝的左右两侧可以安装检测电路,电阻丝单位长度的阻值为r.如图1所示,在左侧安装检测电路,其中R0为保护电阻,右侧用导线连接.线路无故障时,电压表V1示数为U,电流表示数为I.(1)若检测电路中电流表示数为0,电压表V1示数为U,表明输电线故障为（）.(2)若检测电路中电流表示数大于I,电压表V1示数为U,表明输电线可能出现短路或形成间隙电阻.如图2所示,小组在AB、CD之间某处连接一根导线模拟输电线短路,或在另一处连接未知电阻Rx模拟输电线之间形成间隙电阻,在右侧连接电压表V2.若输电线短路,则电压表V2示数为（）﹔若输电线之间形成间隙电阻,则电压表V2示数（）.(3)在图2中,若输电线的故障是短路,电流表的示数为I1,电压表V1的示数为U,则故障处与A端的距离为（）(用r、I1、U、R0表示).【练2-4】（多选）小丽设计了如图所示的简易电子距离测量仪,R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω,电路各部分均接触良好.物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动.电压表示数可反映物体M移动的距离.开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A.由此可知（）A.电阻丝的总电阻为7.5ΩB.当电压表示数为2V时，物体M向左移动了5cmC.当电压表示数为1V时，物体M向左移动了5cmD.若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离为30cm【例3】光敏电阻的特点是有光照射它时阻值变小.如图所示是某小区门口利用光敏电阻设计的行人监控装置,R1为光敏电阻,R2为滑动变阻器,A、B间接监控装置.则（）A.当有人通过通道而遮蔽光线时,A、B间电压降低B.当有人通过通道而遮蔽光线时，通过R2的电流变大C.当仅增大R2连入电路中的阻值时，通过R2的电流变大D.当仅增大R2连入电路中的阻值时，可降低A、B间的电压【练3-1】下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连,可上下移动.现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大.以下四个图中符合要求的是（）【练3-2】如图甲是某生产流水线上的产品输送及计数装置示意图。
