音频信号放大电路

音频小信号前置放大电路1 选题背景在现在的时代我们的身边有着各种各样对于声音放大的需求，如麦克风，及一些音像设备中是最常见的，随着人们生活质量的提高对于音质的要求也越来越高，简单的音质已经无法满足大家的需求，恶劣的音质也对人们的日常生活有很大的影响，就如同噪音一样，在对音质进行调整中，对其放大是很重要的内容，音频放大电路就是在保持原声的基础上对声音进行放大，对声音中小信号的放大在音频放大电路中也有着很重要的应用，对小信号的放大可以让我们更好的获得对较弱的原声的放大，对较弱的音频进行放大后可以更好的去分析这个音频信号，对于科学研究和电子产品的开发很有帮助，也可以充分的满足人们的需求。

1．1指导思想“放大”的本质是实现能量的控制，即能量的转换：用能量比较小的输入信号来控制另一个能源，使输出端的负载上得到能量比较大的信号。

放大的对象是变化量，放大的前提是传输不失真。

通过NE5532对小信号进行放大，对相应的电阻进行合理的选择以达到对放大倍数的要求，对输出部分串电阻来达到对输出电阻的要求。

1．2 方案论证方案一：采用NE5532两级电路放大方法，用运算放大器作音频前置放大电路。

其优点是体积小、噪音低、功耗小、一致性较好。

利用运算放大器可取得很深的负反馈，同时提高不失真输出，使信号失真度在1%以下。

方案二：采用NE5532一级放大方法，优点是所用资源少，更加的简便，缺点是不稳定，电流过大，故予以否定综合考虑，采用方案一1．3 基本设计任务设计并制作音频小信号前置放大电路。

具体要求如下：≥1000；（40分）（１）放大倍数AV（２）通频带20Hz~20KHz；（40分）≥１MΩ;输出电阻R O＝600Ω；（10分）（３）放大电路的输入电阻RI说明：设计方案和器件根据题目要求自行选择，但要求在通用器件范围内。

测试条件：技术指标在输入正弦波信号峰值Vpp=10mv的条件进行测试（输入输出电阻通过设计方案预以保证），设计报告中应有含有详细的测试数据说明设计结果。

实验报告课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________一、实验目的和要求1、理解音频功率放大电路的工作原理。

2、学习手工焊接和电路布局组装方法。

3、提高电子电路的综合调试能力。

4、通过myDAQ 来分析理论数据和实际数据之间的关系。

二、实验内容和原理（必填）音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。

按其构成可分为前置放大级、音调控制级和功率放大级三部分。

作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。

它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。

为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。

为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。

扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

专业： 姓名：学号： 日期： 地点： 桌号装订线点名册上的序号前置 放大级 音调控制 放大级 功率 放大级前置放大电路：前置放大级输入阻抗较高，输出阻抗较低。

前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。

由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。

理想闭环电压放大倍数为：231R R A vf +=输入电阻：1R R if = 输出电阻：0of =R 功率放大级：对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。

集成功率放大器通常有OTL 和OCL 两种电路结构形式。

如何设计一个简单的音频放大电路音频放大电路是一种能够将输入的音频信号放大的电路，其设计的目的是为了使音频信号在经过放大后能够得到更高的音量和更好的音质。

本文将介绍如何设计一个简单的音频放大电路，以帮助读者了解和掌握这一领域的基本知识。

一、电路原理要设计一个音频放大电路，首先需要了解电路的原理。

一个简单的音频放大电路通常包括以下几个主要组成部分：信号输入模块、放大器模块和音频输出模块。

信号输入模块用于接收音频信号，放大器模块用于放大信号，音频输出模块用于输出放大后的音频信号。

二、电路材料在设计音频放大电路时，需要准备一些常用的电子元器件，例如电阻、电容和放大器等。

这些材料将在电路搭建过程中起到关键的作用。

三、电路搭建1. 首先，根据需求选择合适的放大器芯片。

在市场上有许多种类的放大器芯片可供选择，如TDA7265、LM386等。

根据所需音频放大的功率和质量，选择适合的芯片。

2. 在电路搭建之前，需要细致地制定电路图，包括信号输入模块、放大器模块和音频输出模块的连接方式。

确保所有元器件的连接正确无误。

3. 根据电路图，将电子元器件逐一焊接到电路板上。

注意焊接的技巧和方法，以确保焊接良好、稳定可靠。

4. 完成电路板的搭建后，进行电路的调试和测试。

检查每个元器件的连接是否正确，是否存在电路短路或接触不良的情况。

四、电路优化一旦电路搭建完成并成功调试，就可以考虑对电路进行优化。

例如，在音频放大电路中添加滤波器模块，以去除杂音和干扰，提升音质；或者添加音量控制模块，以便根据需求调节音量大小。

五、实际应用设计一个简单的音频放大电路后，可以将其应用到各种场景中。

例如，可以将其用于音响系统、家庭影院、音乐播放器等地方，以提升音频信号的音量和音质。

六、注意事项在设计和搭建音频放大电路时，需要注意以下几点：1. 选择合适的放大器芯片，确保其功率和性能符合需求。

2. 在焊接电子元器件时，要保持良好的焊接技术，避免出现焊接不良、短路等问题。

「一种简单而实用电子分频音频放大电路设计」电子分频是一种常见的音频处理技术，用于将输入信号分成不同的频段，并对每个频段进行放大。

设计一种简单而实用的电子分频音频放大电路可以有效地实现音频信号的处理和增强。

下面将详细介绍这个电路的设计。

首先，我们需要明确电子分频的基本原理。

电子分频通过使用不同的滤波器将输入信号分成不同的频段，然后将每个频段的信号分别放大。

常用的滤波器有低通滤波器、高通滤波器和带通滤波器。

为了实现简单和实用，我们选择使用一种普遍的设计方法-派生式架构。

在派生式架构中，输入信号首先经过一个低通滤波器，将高频信号滤除，只保留低频信号。

然后，低频信号分别通过一个放大器进行放大。

接下来，我们通过选择合适的电容和电感来设计低通滤波器和放大器的参数。

一般来说，电容和电感的选择取决于所需的频率范围和放大倍数。

为了更好地说明这个设计，我们以一个实例进行讲解。

假设我们想设计一个电子分频音频放大电路，将输入信号分成两个频段-低频和高频，并分别放大。

我们希望低频段能够通过放大器增强10倍，高频段能够通过放大器增强5倍。

首先，我们需要选择一个适当的低通滤波器。

根据所需的低频范围和其它设计参数，我们可以选择一个电容值为0.1μF的电容和一个电感值为10mH的电感构成的RC低通滤波器。

这个低通滤波器将输入信号中高于50Hz的频率滤除。

接下来，我们需要选择一个适当的放大器来放大低频信号。

我们可以选择一个放大倍数为10的运算放大器。

将低频信号的输出连接到运算放大器的非反向输入端，并将反馈电阻连接到运算放大器的输出端和反向输入端，以实现放大。

同样地，我们需要选择一个适当的高通滤波器来滤除低频信号，只保留高频信号。

我们可以选择一个电容值为0.01μF的电容和一个电感值为1mH的电感构成的RC高通滤波器。

这个高通滤波器将输入信号中低于500Hz的频率滤除。

最后，我们需要选择一个适当的放大器来放大高频信号。

我们可以选择一个放大倍数为5的运算放大器。

最简单的三极管音频放大电路最简单的三极管音频放大电路调节R1大小，使在最大输出时信号不失真即可，减小R可输出更大的功率。

如果有万用表，可将C极电压调为电源电压的1/2左右。

图一固定偏置，电源电压对偏置电流影响很大基本的共发射极电路图二偏置接入负反馈，放大倍会变小，电源电压对偏置电流影响较小。

电压负反馈接法,适应电压范围更宽。

此种属甲类放大类，效率最低，特点是简单。

低电压电路中极少采用，因为输出功率太小，实际多用在功率推动电路，同时放大电压和电流。

这里介绍一个设计小巧、线路简单但性能不错的三管音频放大器。

其电路见附图。

也许你在一些袖珍晶体管收音机可以看到一些与此类似的电路。

原理分析：电路如图所示，输入极（9014）的基极工作电压等于两输出极三极管的中点电压，一般为电源电压的一半，这个电压的稳定由输出三极管的基极的两个二极管控制。

3.3欧姆电阻串联在输出三极管的发射极上，以稳定偏流。

以减小环境温度、不同器件（如二极管、输出三极管）参数区别对电路的影响。

当偏流增加时，输出三极管发射极与基极间电压会减小，以减小偏流。

此电路输入阻抗为500欧姆，在使用8欧姆扬声器时，电压增益为5。

电路在不失真输出50mW的功率时，扬声器上有约2V左右的电压摆动。

增加电源电压可提高输出功率，但此时应注意输出晶体管散热问题。

在9V电源电压时，电路耗电约30mA。

制作时要注意两个输出功率管放大倍数应接近。

其它器件参数可以参考图示选择。

此电路适合于制作成耳机放大器或其它小功率放大器用。

由于它是一个很典型的功放电路，所以非常适合初学者学习功放电路原理之余，动手实践制作时的参考电路。

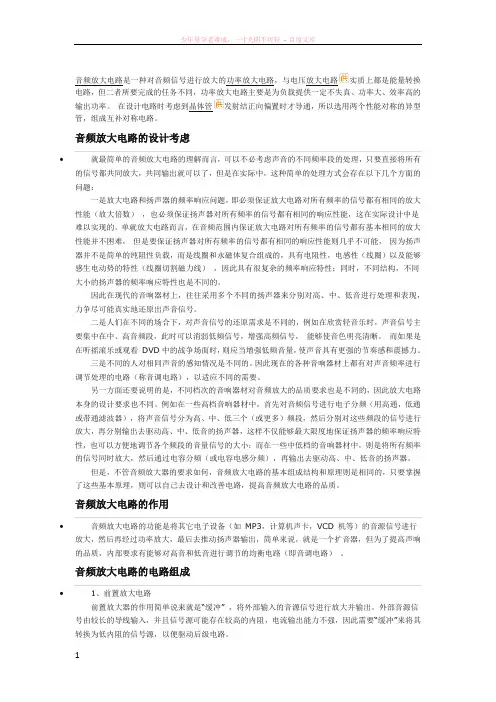

音频放大电路是一种对音频信号进行放大的功率放大电路，与电压放大电路实质上都是能量转换电路，但二者所要完成的任务不同，功率放大电路主要是为负载提供一定不失真、功率大、效率高的输出功率。

在设计电路时考虑到晶体管发射结正向偏置时才导通，所以选用两个性能对称的异型管，组成互补对称电路。

音频放大电路的设计考虑•就最简单的音频放大电路的理解而言，可以不必考虑声音的不同频率段的处理，只要直接将所有的信号都共同放大，共同输出就可以了，但是在实际中，这种简单的处理方式会存在以下几个方面的问题：一是放大电路和扬声器的频率响应问题，即必须保证放大电路对所有频率的信号都有相同的放大性能（放大倍数），也必须保证扬声器对所有频率的信号都有相同的响应性能，这在实际设计中是难以实现的。

单就放大电路而言，在音频范围内保证放大电路对所有频率的信号都有基本相同的放大性能并不困难，但是要保证扬声器对所有频率的信号都有相同的响应性能则几乎不可能，因为扬声器并不是简单的纯阻性负载，而是线圈和永磁体复合组成的，具有电阻性，电感性（线圈）以及能够感生电动势的特性（线圈切割磁力线），因此具有很复杂的频率响应特性；同时，不同结构，不同大小的扬声器的频率响应特性也是不同的。

因此在现代的音响器材上，往往采用多个不同的扬声器来分别对高、中、低音进行处理和表现，力争尽可能真实地还原出声音信号。

二是人们在不同的场合下，对声音信号的还原需求是不同的，例如在欣赏轻音乐时，声音信号主要集中在中、高音频段，此时可以消弱低频信号，增强高频信号，能够使音色明亮清晰。

而如果是在听摇滚乐或观看DVD中的战争场面时，则应当增强低频音量，使声音具有更强的节奏感和震撼力。

三是不同的人对相同声音的感知情况是不同的。

因此现在的各种音响器材上都有对声音频率进行调节处理的电路（称音调电路），以适应不同的需要。

另一方面还要说明的是，不同档次的音响器材对音频放大的品质要求也是不同的，因此放大电路本身的设计要求也不同。

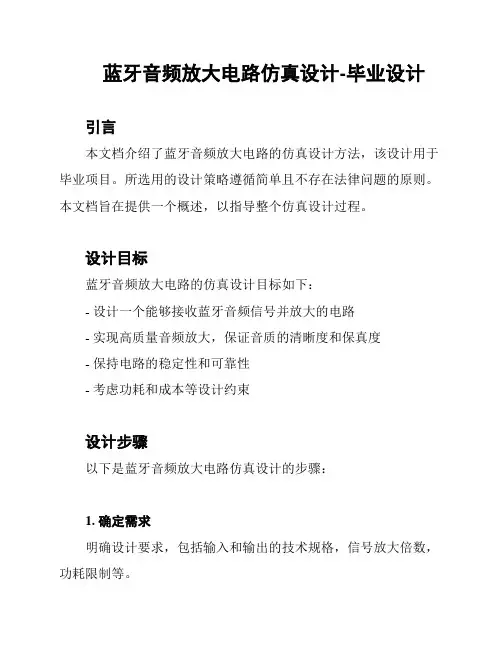

蓝牙音频放大电路仿真设计-毕业设计引言本文档介绍了蓝牙音频放大电路的仿真设计方法，该设计用于毕业项目。

所选用的设计策略遵循简单且不存在法律问题的原则。

本文档旨在提供一个概述，以指导整个仿真设计过程。

设计目标蓝牙音频放大电路的仿真设计目标如下：- 设计一个能够接收蓝牙音频信号并放大的电路- 实现高质量音频放大，保证音质的清晰度和保真度- 保持电路的稳定性和可靠性- 考虑功耗和成本等设计约束设计步骤以下是蓝牙音频放大电路仿真设计的步骤：1. 确定需求明确设计要求，包括输入和输出的技术规格，信号放大倍数，功耗限制等。

2. 选择电路拓扑根据需求选择适合的电路拓扑，例如B类放大器、A类放大器、AB类放大器等。

考虑到简单性和性能，选择适合的放大器拓扑。

3. 选型选择适合的元器件，如晶体管、电容、电阻等，以满足设计要求。

考虑到成本、可用性和性能，做出合理的选型决策。

4. 电路设计根据选定的电路拓扑和选型的元器件参数，进行电路设计。

使用仿真软件，如SPICE等，在虚拟环境中进行电路仿真。

5. 分析仿真结果分析仿真结果，包括频率响应、增益、失真、稳定性等指标，根据需求进行优化调整。

6. 电路优化根据分析结果，对电路进行优化，如调整元器件参数、改善布局、增加稳定性补偿电路等。

7. 仿真验证使用仿真软件对优化后的电路进行再次仿真验证，确保电路能够满足设计要求。

8. 电路布局根据设计要求进行电路布局，包括元器件的合理摆放和连线布局，以提高性能和稳定性。

结论本文档概述了蓝牙音频放大电路的仿真设计方法。

通过按照步骤进行设计，可以实现接收蓝牙音频信号并进行放大的电路设计目标。

实施仿真验证和优化调整，可以确保电路满足设计要求，并具备稳定性和高质量的音频放大功能。

在电路设计过程中，我们遵循了简单且没有法律问题的设计策略，以提供一个有用的毕业设计方案。

语音放大电路的设计语音放大电路的设计是一项重要的任务，它可以增加音频信号的幅度，使其更加清晰和可听。

在本文中，我将详细介绍一个简单但有效的语音放大电路的设计。

我们将从电路的基本要素开始，逐步引入更复杂的组件，以实现更高质量的放大效果。

1.放大器选择：放大器是语音放大电路的核心组件，对其性能和质量影响较大。

我们可以选择一个适合语音放大的放大器芯片，如LM386、该芯片具有低功耗、低噪声和高增益的特点，非常适合用于语音放大电路的设计。

2.电源设计：为了保证放大器可以正常工作，我们需要设计一个稳定的电源电压供给。

一般来说，语音放大电路的工作电压在5V到12V之间。

在设计电源电路时，我们需要考虑到放大器的功耗需求，选择合适的电源电压和电容器来稳定输出电压。

3.输入电路设计：语音放大电路的输入电路通常由一个耦合电容、一个变压器和一个电位器组成。

耦合电容的作用是阻止直流偏置电压进入放大器并滤除低频噪声。

变压器的作用是阻隔地线上的噪声。

电位器则用于调节输入信号的幅度。

4.输出电路设计：语音放大电路的输出电路通常由一个输出耦合电容和一个增益控制电阻组成。

输出耦合电容的作用是阻隔直流偏置电压，使得放大后的信号可以被外接设备正常播放。

增益控制电阻则可以根据需要调节放大器的增益。

5.滤波器设计：为了进一步提高语音放大电路的质量，我们可以添加一个低通滤波器，滤除高频噪声。

这可以通过添加电容器和电阻器来实现。

在进行语音放大电路的设计时，我们还需要注意以下几点：1.信号线路的布局：为了避免干扰和噪声的干扰，我们需要合理设计信号线路的布局。

尽量将输入和输出线路分离，减少干扰对语音信号的影响。

2.接地设计：接地线路的设计是语音放大电路设计中一个重要的方面。

一个良好的接地设计可以最大程度地减少噪声和干扰。

3.输入输出的匹配：在设计语音放大电路时，需要确保输入和输出的阻抗匹配。

这可以通过添加合适的电阻来实现。

4.PCB布局设计：为了避免干扰和噪声的干扰，我们需要合理设计PCB布局。

音频功率放大器原理图
音频功率放大器是一种用于提高音频信号功率的电路，通常用于音响系统和放大器中。

它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的声音。

音频功率放大器的原理图如下所示：
（在此插入音频功率放大器原理图）。

原理图中包括输入端、放大电路、输出端和电源端。

输入端接收来自音源的低功率音频信号，放大电路对该信号进行放大处理，输出端将放大后的高功率音频信号传送至扬声器，电源端则为整个电路提供所需的电源电压。

放大电路是音频功率放大器的核心部分，它通常由功率放大器芯片、电阻、电容和电感等元件组成。

功率放大器芯片是最关键的部分，它能够将输入信号进行放大，并输出到扬声器。

电阻、电容和电感则用于对输入信号进行滤波和匹配，以保证信号质量和稳定性。

音频功率放大器的工作原理是将输入的音频信号转换为相应的电压信号，并通过放大电路进行放大处理，最终输出为高功率音频信号。

这样的设计能够满足扬声器对音频信号的驱动需求，使得音响系统能够发挥出更好的音质和音量表现。

在实际应用中，音频功率放大器可以根据需要进行不同的设计和调整，以满足不同的音响系统和放大器的要求。

例如，可以根据功率放大器芯片的规格和电路参数进行合理的选择，以及根据扬声器的阻抗和灵敏度进行匹配，从而实现最佳的音频放大效果。

总的来说，音频功率放大器是音响系统和放大器中不可或缺的部分，它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的
声音。

通过合理的设计和调整，可以实现更好的音质和音量表现，从而提升整个音响系统的性能和体验。

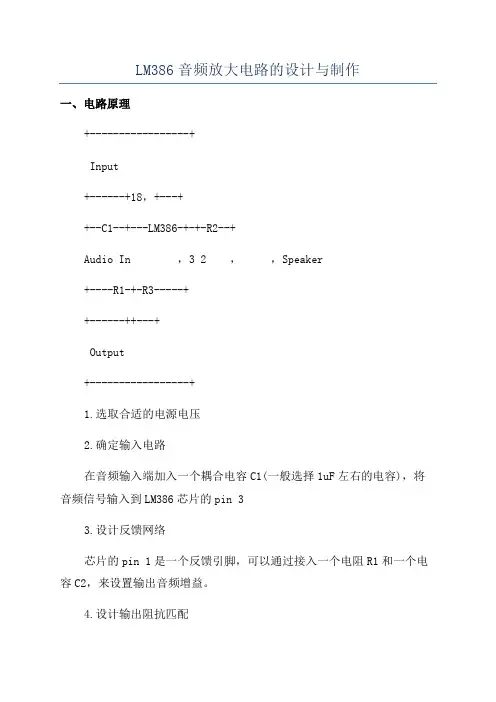

LM386音频放大电路的设计与制作一、电路原理+-----------------+Input+------+18，+---++--C1--+---LM386-+-+-R2--+Audio In ，3 2 ，，Speaker+----R1-+-R3-----++------++---+Output+-----------------+1.选取合适的电源电压2.确定输入电路在音频输入端加入一个耦合电容C1(一般选择1uF左右的电容)，将音频信号输入到LM386芯片的pin 33.设计反馈网络芯片的pin 1是一个反馈引脚，可以通过接入一个电阻R1和一个电容C2，来设置输出音频增益。

4.设计输出阻抗匹配为了匹配LM386的输出阻抗和音箱的输入阻抗，可以在输出端加入一个电阻R25.选择一个合适的电阻R3电阻R3决定了输出功率和音量的大小。

根据需要选择一个合适的电阻值。

通常选择10K左右的电阻。

6.连接音箱连接一个适配器，将输出引脚连接到扬声器上。

7.电路布线根据原理图布线，注意避免干扰和短路。

8.制作电路板设计好电路布局，制作电路板，焊接元件。

9.测试电路接入电源，通过输入音频信号测试输出音频效果。

可以通过调整电阻和电容的数值，来调整音量和增益。

10.完善外壳和电源等细节根据需要设计外壳，安装开关、电源插座等细节。

三、总结LM386是一种简单易用的音频放大器芯片，通过调整电阻和电容，可以实现音量和增益的调整。

设计与制作LM386音频放大电路，主要包括选取合适的电源电压、设计输入电路、反馈网络、输出阻抗匹配，选择合适的电阻、布线、制作电路板、测试电路和完善外壳等步骤。

通过这些步骤，我们可以制作一个简单的LM386音频放大电路，用于相应的应用。
