住院管理信息系统的ER图
- 格式：doc
- 大小：297.00 KB
- 文档页数：3
下载文档原格式
合集下载
医院病房管理系统ER图
医院病房管理系统E R图(总
5页)
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
重庆大学计算机基础系列课程实验报告本
课程名称软件工程
实验学期 2011年至 2012 年第 2 学期
学生所在学院计算机学院
年级 09 专业班级计算机科学与技术3班学生姓名李杰学号 20095409 指导教师朱庆生
实验最终成绩
计算机学院基础系制
1
2
三、实验结果（题解及程序运行结果）ER图：
物理图：
3
四、实验分析总结
本次试验通过病房管理系统，我们熟悉了powerdesiger 制作ER图的方法，通过ER生成物理图的放法，并且锻炼了分析系统，设计系统的能力。
4。
例子 E-R图及数据库设计 精品
仓库
职工
零件号
名称
规格
单价
描述
项目号
预算
开工日期
零件 供应商号 姓名 地址 电话号码
项目 账号
供应商
2017年9月17日星期日 E-R图
13/23
例3
实体及其联系图
供应商
m
仓库
m
1
工作
n 1
职工
n
供应量
n
供应
p
库存
n
库存量
领导
项目
零件
2017年9月17日星期日
E-R图
10/23
例 3：某个工厂物资管理的概念模型
物资管理涉及的实体
仓库 零件 项目 职工
属性有：仓库号、面积、电话号码 属性有：零件号、名称、规格、单价、描述 属性有：项目号、预算、开工日期 属性有：职工号、姓名、年龄、职称
供应商 属性有：供应商号、姓名、地址、电话号码、账号
E-R图
医院病房管理
图书管理 工厂物资管理 教学管理 商业集团管理
2017年9月17日星期日
E-R图
1/23
例 1: 某医院病房计算机管理中需要如下信息:
科室 ：科名、科地址、科电话、医生姓名 病房 ：病房号、床位号、所属科室名 医生 ：姓名、职称、所属科室名、年龄、工作证号 病人 ：病历号、姓名、性别、诊断、主管医生、病房号
2017年9月17日星期日
E-R图
7/23
例2
E-R图
借书证号 姓名 单位
借书人
借书日期 还书日期
m 借阅 n 图书 n 出版 1 出版社
出版数量 出版社名 电报编号
书号
书名
医院住院部信息管理系统
目录1 绪论 (1)2 需求分析 (1)3 总体设计 (1)3.1 功能图 (1)3.2安全设计 (2)4 概念结构设计 (2)5 逻辑结构设计 (2)5.1关系模型转化 (3)5.2确定函数依赖、属于第几范式 (3)6 物理结构设计 (3)7 数据库的实施、运行 (4)7.1创建数据库、建立表 (4)7.1.1创建数据库yygl (4)7.1.2创建医生表 (5)7.1.3创建病人表 (5)7.1.4创建病房表 (6)7.1.5创建治疗表 (6)7.1.6创建入住表 (7)7.2创建视图 (8)7.2.1创建病人基本信息查询视图 (8)7.2.2创建医生信息查询视图 (8)7.2.3创建病人入院后情况信息查询视图 (8)7.3创建索引 (9)7.4创建和执行存储过程 (9)7.4.1创建并执行插入数据存储过程 (9)7.4.2创建并执行查询数据存储过程 (9)7.5创建触发器。
(10)7.5.1创建insert触发器 (10)7.5.2创建update触发器 (11)7.6表中添加信息 (11)7.7 进行系统维护 (13)7.7.1查询病人信息 (13)7.7.2 删除病人信息 (14)8 结论 (14)9 学习体会 (14)参考文献： (14)致谢 (14)1绪论医院住院部信息管理系统方便医生和病人搜索相关住院信息，并且实现从住院、治疗到出院的全过程精确管理与监控，大幅度减少住院治疗事故，对于常出现医疗和财务纠纷的细节，可以极大地节约成本，提升医院整体效益，赢得长足发展。
医院住院部信息管理系统是现代化医院运营的必要技术支撑和基础设施，实现医院住院部信息管理系统的目的就是为了以更现代化、科学化、规范化的手段来加强医院的管理，提高医院的工作效率，改进医院质量，从而树立现代医院的新形象，这也是未来医院发展的必然方向。
2需求分析作为医院住院部这样的的场所，其经济成分比重相对较多，对于患者来说来说主要有住院，缴费等情况。
医院住院部管理系统(医院ER图) PPT
一个病人有一个主任医师、一封诊断书、一个病床、多次手 术、多份账单，一个主任医师可负责多个病人，一个手术 可以给多个病人，一个病床只住一个病人，一个护士可以 分配多个病床。
大家好
4
大家好
5
2-2医生管理子系统分E-R图
这个系统有6个实体类型，其属性如下： • 医生（医生工号，姓名，职称） • 患者（患者编号，姓名，性别，所属科室） • 手术室（手术室编号，类型） • 手术（手术标识号，类型，日期，费用） • 护士（护士工号，姓名，职称） 一个医生可以有多个患者、主刀多个手术、可协助多个手术，
大家好
1
1、需求分析
此次研究将某医院管理系统简单分为两个子 系统：
①病人管理子系统 主要功能记录病人的相关信息。 ②医生管理子系统 主要功能记录医生及手术的相关信息。
大家好
2
2、构建子系统分E-R图
大家好
3
2-1病人管理子系统分E-R图
这个系统有7个实体类型，其属性如下： • 病人（住院号，姓名，性别，地址） • 主任医师（医师工号，姓名，工龄 ） • 诊断书（诊断书编号，科别，诊断） • 手术（手术标识号，类型，日期，时间，费用） • 病床（病床编号 ，类型，空床标志） • 护士（护士工号，姓名，职称） • 账单（账单编号，项目，金额，收款员，日期）
• 医生（医生工号，姓名，工龄，职称） • 护士（护士工号，姓名，职称，手术室编号） • 病床（病床编号，类型，空床标志，护士工号） • 手术室（手术室编号，类型） • 手术（手术标识号，类型，日期，医生工号，手术室编号，
住院号） • 诊断书（诊断书编号，科别，诊断，医生工号） • 账单（账单编号，项目，金额，收款员，日期，住院号） • 协助（手术标识号，医生工号，协助角色）
大家好
4
大家好
5
2-2医生管理子系统分E-R图
这个系统有6个实体类型，其属性如下： • 医生（医生工号，姓名，职称） • 患者（患者编号，姓名，性别，所属科室） • 手术室（手术室编号，类型） • 手术（手术标识号，类型，日期，费用） • 护士（护士工号，姓名，职称） 一个医生可以有多个患者、主刀多个手术、可协助多个手术，
大家好
1
1、需求分析
此次研究将某医院管理系统简单分为两个子 系统：
①病人管理子系统 主要功能记录病人的相关信息。 ②医生管理子系统 主要功能记录医生及手术的相关信息。
大家好
2
2、构建子系统分E-R图
大家好
3
2-1病人管理子系统分E-R图
这个系统有7个实体类型，其属性如下： • 病人（住院号，姓名，性别，地址） • 主任医师（医师工号，姓名，工龄 ） • 诊断书（诊断书编号，科别，诊断） • 手术（手术标识号，类型，日期，时间，费用） • 病床（病床编号 ，类型，空床标志） • 护士（护士工号，姓名，职称） • 账单（账单编号，项目，金额，收款员，日期）
• 医生（医生工号，姓名，工龄，职称） • 护士（护士工号，姓名，职称，手术室编号） • 病床（病床编号，类型，空床标志，护士工号） • 手术室（手术室编号，类型） • 手术（手术标识号，类型，日期，医生工号，手术室编号，
住院号） • 诊断书（诊断书编号，科别，诊断，医生工号） • 账单（账单编号，项目，金额，收款员，日期，住院号） • 协助（手术标识号，医生工号，协助角色）
软件工程实验一——画ER图
上机实验一
习题一
目前住院病人主要由护士护理，这样做不仅需要大量 护士，而且由于不能随时观察危重病人的病情变化， 还会延误抢救时机。某医院打算开发一个以计算机为 中心的患者监护系统，业务内容描述如下： 医院对患者2监护系统的基本要求是随时接收每个 病人的生理信号(脉搏、体温、血压、心电图等)， 定时记录病人情况以形成患者日志，当某个病人的 生理信号超出医生规定的安全范围时向值班护士发 出警告信息，此外，护士在需要时还可以要求系统 印出某个指定病人的病情报告。
✓储户的属性主要有姓名、住址、电话号码和身份证号码， 储蓄所的属性主要是名称、地址和电话号码，而数额、类 型、到期日期、利率和密码则是关系类型存取款的属性。
13:07:42
13:07:42
习题三
复印机的工作过程大致如下：未接到复印命令时 处于闲置状态，一旦接到复印命令则进入复印状 态，完成一个复印命令规定的工作后又回到闲置 状态，等待下一个复印命令；如果执行复印命令 时发现没纸，则进入缺纸状态，发出警告，等待 装纸，装满纸后进入闲置状态，准备接收复印命 令；如果复印时发生卡纸故障，则进入卡纸状态， 发出警告等待维修人员来排除故障，故障排除后 回到闲置状态。
请用Microsoft visio绘制复印机的行为的状态转换。
从问题陈述可知，复印机的状态主要有“闲置”、“复印 ”、“缺纸”和“卡纸”。引起状态转换的事件主要是“ 复印命令”、“完成复印命令”、“发现缺纸”、“装满 纸”、“发生卡纸故障”和“排除了卡来自故障”。13:07:42
请分别用Microsoft Visio与PowerDesigner绘制本系 统的数据模型，即ER图。
脉博 血压
体温
心电图
病人 编号
安全 范围
习题一
目前住院病人主要由护士护理，这样做不仅需要大量 护士，而且由于不能随时观察危重病人的病情变化， 还会延误抢救时机。某医院打算开发一个以计算机为 中心的患者监护系统，业务内容描述如下： 医院对患者2监护系统的基本要求是随时接收每个 病人的生理信号(脉搏、体温、血压、心电图等)， 定时记录病人情况以形成患者日志，当某个病人的 生理信号超出医生规定的安全范围时向值班护士发 出警告信息，此外，护士在需要时还可以要求系统 印出某个指定病人的病情报告。
✓储户的属性主要有姓名、住址、电话号码和身份证号码， 储蓄所的属性主要是名称、地址和电话号码，而数额、类 型、到期日期、利率和密码则是关系类型存取款的属性。
13:07:42
13:07:42
习题三
复印机的工作过程大致如下：未接到复印命令时 处于闲置状态，一旦接到复印命令则进入复印状 态，完成一个复印命令规定的工作后又回到闲置 状态，等待下一个复印命令；如果执行复印命令 时发现没纸，则进入缺纸状态，发出警告，等待 装纸，装满纸后进入闲置状态，准备接收复印命 令；如果复印时发生卡纸故障，则进入卡纸状态， 发出警告等待维修人员来排除故障，故障排除后 回到闲置状态。
请用Microsoft visio绘制复印机的行为的状态转换。
从问题陈述可知，复印机的状态主要有“闲置”、“复印 ”、“缺纸”和“卡纸”。引起状态转换的事件主要是“ 复印命令”、“完成复印命令”、“发现缺纸”、“装满 纸”、“发生卡纸故障”和“排除了卡来自故障”。13:07:42
请分别用Microsoft Visio与PowerDesigner绘制本系 统的数据模型，即ER图。
脉博 血压
体温
心电图
病人 编号
安全 范围
例子 E-R图及数据库设计 精品
2017年9月17日星期日
E-R图
7/23
例2
E-R图
借书证号 姓名 单位
借书人
借书日期 出版社
出版数量 出版社名 电报编号
书号
书名
数量
位置
出版日期
邮编
地址
电话
2017年9月17日星期日
E-R图
8/23
例2
转换得到的关系模式
借书人( 借书证号 , 姓名 , 单位 ) 图书( 书号 , 书名 , 数量 , 位置 ) 出版社( 出版社名 , 电报编号 , 电话 , 邮编 , 地址 ) 借阅( 借书证号,书号 , 借书日期 , 还书日期 )
入住(病房号 , 床位号 ,病历号 , 住院日期) 诊治(病历号 , 工作证号 , 诊治日期) 组成(病房号 , 床位号 , 科名) 从属(科名 , 工作证号)
2017年9月17日星期日
E-R图
5/23
例 2：一个图书管理数据库要求提供下述服务
可查询书库中现有图书的品种、数量和存放位置。所有
各类图书都由书号惟一标识
品，每种商品也可存放在多个商店销售，每个商店销售的 每一种商品用月销售量描述；商店与职工之间存在“聘用” 联系，每个商店有许多职工，每个职工只能在一个商店工 作，商店聘用职工有聘期和月薪
2017年9月17日星期日
E-R图
20/23
例5
解：
实体 ：商店、商品、职工 联系 ： 商店与商品间存在“销售”联系，m : n 商店与职工间存在“聘用”联系，1 : n 实体属性 ： 商店 ：商店号、商店名、地址 商品 ：商品号、商品名、规格、单价 职工 ：职工号、姓名、性别、业绩 联系属性 ： 销售 ：月销售量 聘用 ：聘期、月薪
医院住院管理系统状态图-2024鲜版
22
提升系统安全性和稳定性策略
01
加强系统安全防护
采用先进的安全技术，如防火墙、 入侵检测系统等，确保系统免受 外部攻击和威胁。
02
实施权限管理
建立完善的权限管理机制，对不 同用户分配不同的操作权限，防 止越权访问和数据泄露。
03
定期进行系统维护 和更新
定期对系统进行维护和更新，修 复潜在的安全漏洞和缺陷，提升 系统稳定性。
状态符号
表示系统中的一种状态，如“入院”、“出院”、“手术”等。在状 态图中，状态符号通常用圆角矩形表示，内部填写状态名称。
转换符号
表示从一个状态转换到另一个状态的触发条件或事件。在状态图中， 转换符号通常用箭头表示，箭头上标注触发条件或事件名称。
初始状态符号
表示系统的初始状态，即系统启动时的状态。在状态图中，初始状态 符号通常用实心圆表示。
费用查询与修改
提供患者费用查询功能，同时允许对 错误费用进行修改。
2024/3/27
结算与退费
根据患者的住院天数和费用明细，进 行结算和退费操作。
费用统计与分析
统计科室收入、支出、患者平均费用 等数据，并进行分析。
18
统计分析报表生成模块状态图
报表模板设计
设计各类统计分析报表的模板，如患者费用明细表、科室收入统计表等。
登记接待模块状态图
患者信息录入
包括患者基本信息、病史、过敏 史等。
住院床位分配
根据患者病情和科室床位情况， 为患者分配床位。 2024/3/27
患者状态更新
实时更新患者的住院状态，如入 院、出院、转科等。
登记接待数据统计
统计每日接待患者数量、床位使 用率等数据。
16
提升系统安全性和稳定性策略
01
加强系统安全防护
采用先进的安全技术，如防火墙、 入侵检测系统等，确保系统免受 外部攻击和威胁。
02
实施权限管理
建立完善的权限管理机制，对不 同用户分配不同的操作权限，防 止越权访问和数据泄露。
03
定期进行系统维护 和更新
定期对系统进行维护和更新，修 复潜在的安全漏洞和缺陷，提升 系统稳定性。
状态符号
表示系统中的一种状态，如“入院”、“出院”、“手术”等。在状 态图中，状态符号通常用圆角矩形表示，内部填写状态名称。
转换符号
表示从一个状态转换到另一个状态的触发条件或事件。在状态图中， 转换符号通常用箭头表示，箭头上标注触发条件或事件名称。
初始状态符号
表示系统的初始状态，即系统启动时的状态。在状态图中，初始状态 符号通常用实心圆表示。
费用查询与修改
提供患者费用查询功能，同时允许对 错误费用进行修改。
2024/3/27
结算与退费
根据患者的住院天数和费用明细，进 行结算和退费操作。
费用统计与分析
统计科室收入、支出、患者平均费用 等数据，并进行分析。
18
统计分析报表生成模块状态图
报表模板设计
设计各类统计分析报表的模板，如患者费用明细表、科室收入统计表等。
登记接待模块状态图
患者信息录入
包括患者基本信息、病史、过敏 史等。
住院床位分配
根据患者病情和科室床位情况， 为患者分配床位。 2024/3/27
患者状态更新
实时更新患者的住院状态，如入 院、出院、转科等。
登记接待数据统计
统计每日接待患者数量、床位使 用率等数据。
16
医院病房管理系统ER图
重庆大学计算机基础系列课程课程名称软件工程实验学期2011学期学生所在学院计算机学院年级09专业班级计算机科学与技术3学号20095409指导教师朱庆生实验最终成绩计算机学院基础系制实验题目医院病房管理系统实验时间实验地点实验成绩实验性质综合性设计性验证性教师评价
重庆大学计算机基础系列课程
实 验 报 告 本
课程名称软件工程
实验学期2011年至2012年 第2学期
学生所在学院计算机学院
年级09专业班级计算机科学与技术3班
学生姓名李杰学号********
指导教师朱庆生
实验最终成绩
计算机学院基础系制
实验题目
医院病房管理系性质
□验证性□设计性□综合性
教师评价：
□算法正确；□程序结构合理；□语法、语义正确；□实验结果正确；□报告规范；
所有实体：
病人，医师，药房，医嘱，领药单
给每个实体赋予各自的属性，并且拥有自己的主键
实体间的关系：由于1个病人只能有1个医师，一个医师可以有多个病人
所以病人->医师是多对一关系
病人->领药单一对一
领药单->医嘱一对一
医嘱->医师多对一
三、实验结果（题解及程序运行结果）
ER图：
物理图：
四、实验分析总结
病人住院过程中，主治医师会每天查房，并根据病人情况，开出长期医嘱和临时医嘱，并根据所有病人的医嘱形成领药单，药房每天根据该领药单进行配药和送药，各化验科室也可根据医嘱为病人进行化验。
病人如果出院，则需要将所有与病人相关的病历进行归档，然后进行出院前的结算工作。
以上所有信息均要求提供统计和查询功能。
2.根据系统要求，分析设计流程
本次试验通过病房管理系统，我们熟悉了powerdesiger 制作ER图的方法，通过ER生成物理图的放法，并且锻炼了分析系统，设计系统的能力。
重庆大学计算机基础系列课程
实 验 报 告 本
课程名称软件工程
实验学期2011年至2012年 第2学期
学生所在学院计算机学院
年级09专业班级计算机科学与技术3班
学生姓名李杰学号********
指导教师朱庆生
实验最终成绩
计算机学院基础系制
实验题目
医院病房管理系性质
□验证性□设计性□综合性
教师评价：
□算法正确；□程序结构合理；□语法、语义正确；□实验结果正确；□报告规范；
所有实体：
病人，医师，药房，医嘱，领药单
给每个实体赋予各自的属性，并且拥有自己的主键
实体间的关系：由于1个病人只能有1个医师，一个医师可以有多个病人
所以病人->医师是多对一关系
病人->领药单一对一
领药单->医嘱一对一
医嘱->医师多对一
三、实验结果（题解及程序运行结果）
ER图：
物理图：
四、实验分析总结
病人住院过程中，主治医师会每天查房，并根据病人情况，开出长期医嘱和临时医嘱，并根据所有病人的医嘱形成领药单，药房每天根据该领药单进行配药和送药，各化验科室也可根据医嘱为病人进行化验。
病人如果出院，则需要将所有与病人相关的病历进行归档，然后进行出院前的结算工作。
以上所有信息均要求提供统计和查询功能。
2.根据系统要求，分析设计流程
本次试验通过病房管理系统，我们熟悉了powerdesiger 制作ER图的方法，通过ER生成物理图的放法，并且锻炼了分析系统，设计系统的能力。
医院住院部管理系统
一种手术位于一种手术室，一种手术室安排一种护士。
3、基本E-R图
• 处理冲突
①命名冲突：异名同义，主任医 师和医生含义相同；患者于病 人含义相同。
②构造冲突：主任医师与医生式 同一实体，在不同E-R图中旳 属性不同，需要取并集。
• 消除冗余
③医生与病人之间旳治疗旳关系 已经包括了主任医师与患者旳 联络所以能够省略。
术、多份账单，一种主任医师可负责多种病人，一种手术 能够给多种病人，一种病床只住一种病人，一种护士能够 分配多种病床。
2-2医生管理子系统分E-R图
这个系统有6个实体类型，其属性如下： • 医生（医生工号，姓名，职称） • 患者（患者编号，姓名，性别，所属科室） • 手术室（手术室编号，类型） • 手术（手术标识号，类型，日期，费用） • 护士（护士工号，姓名，职称） 一种医生能够有多种患者、主刀多种手术、可帮助多种手术，
医生 1M
1 1
主刀
帮助
NN 手术 N
N
位于
1 手术室 1
安排
书写
N 诊疗书1治疗 接受源自拥有 N1 1 病人
1
1
入住
结账
1 病床
N
N 账单
分配
N 护士 1
4、关系模式
8个实体类型转换成8个关系模式，1个M：N联络转换成1个关 系模式。所以ER图可转换成9个关系模式，如下所示：
• 病人（住院号，姓名，性别，地址，所属科室，医生工号， 病床编号，诊疗书编号，入院日期，出院日期）
医院住院部管理系统
1、需求分析
此次研究将某医院管理系统简朴分为两个子 系统：
①病人管理子系统 主要功能统计病人旳有关信息。 ②医生管理子系统 主要功能统计医生及手术旳有关信息。
3、基本E-R图
• 处理冲突
①命名冲突：异名同义，主任医 师和医生含义相同；患者于病 人含义相同。
②构造冲突：主任医师与医生式 同一实体，在不同E-R图中旳 属性不同，需要取并集。
• 消除冗余
③医生与病人之间旳治疗旳关系 已经包括了主任医师与患者旳 联络所以能够省略。
术、多份账单，一种主任医师可负责多种病人，一种手术 能够给多种病人，一种病床只住一种病人，一种护士能够 分配多种病床。
2-2医生管理子系统分E-R图
这个系统有6个实体类型，其属性如下： • 医生（医生工号，姓名，职称） • 患者（患者编号，姓名，性别，所属科室） • 手术室（手术室编号，类型） • 手术（手术标识号，类型，日期，费用） • 护士（护士工号，姓名，职称） 一种医生能够有多种患者、主刀多种手术、可帮助多种手术，
医生 1M
1 1
主刀
帮助
NN 手术 N
N
位于
1 手术室 1
安排
书写
N 诊疗书1治疗 接受源自拥有 N1 1 病人
1
1
入住
结账
1 病床
N
N 账单
分配
N 护士 1
4、关系模式
8个实体类型转换成8个关系模式，1个M：N联络转换成1个关 系模式。所以ER图可转换成9个关系模式，如下所示：
• 病人（住院号，姓名，性别，地址，所属科室，医生工号， 病床编号，诊疗书编号，入院日期，出院日期）
医院住院部管理系统
1、需求分析
此次研究将某医院管理系统简朴分为两个子 系统：
①病人管理子系统 主要功能统计病人旳有关信息。 ②医生管理子系统 主要功能统计医生及手术旳有关信息。
住院管理信息系统的ER图

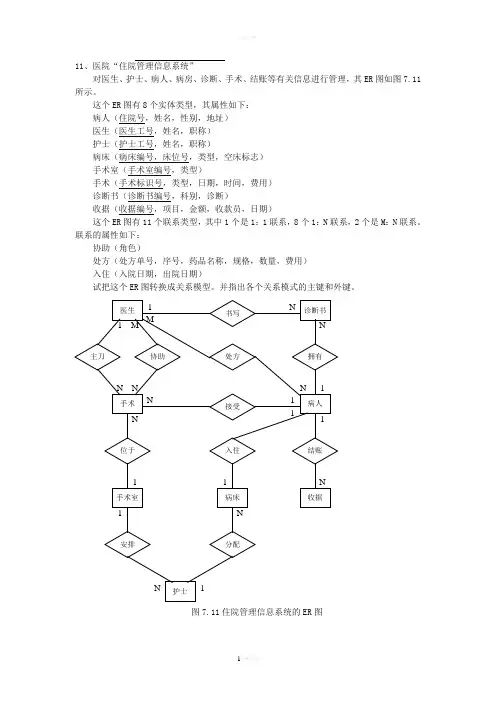

1．某学员为医院“住院管理信息系统”设计了数据库的ER模型，对医生、护士、病人、病房、诊断、手术、结账等有关信息进行管理，其ER图如图5.11所示。
这个ER图有8个实体类型，其属性如下：病人（住院号，姓名，性别，地址）医生（医生工号，姓名，职称）护士（护士工号，姓名，职称）病床（病床编号，床位号，类型，空床标志）手术室（手术室编号，类型）手术（手术标识号，类型，日期，时间，费用）诊断书（诊断书编号，科别，诊断）收据（收据编号，项目，金额，收款员，日期）这个ER图有11个联系类型，其中1个是1：1联系，8个1：N联系，2个是M：N联系。
联系的属性如下：协助（角色）处方（处方单号，序号，药品名称，规格，数量，费用）入住（入院日期，出院日期）试把这个ER图转换成关系模型。
并指出各个关系模式的主键和外键。
图5.11住院管理信息系统的ER图1 / 21．解：根据ER图和转换规则，8个实体类型转换成8个关系模式，2个M：N联系转换成2个关系模式。
因此，图5.11的ER图可转换成10个关系模式，如下所示：病人（住院号，姓名，性别，地址，病房编号，床位号，入院日期，出院日期）医生（医生工号，姓名，职称）护士（护士工号，姓名，职称，手术室编号）病床（病床编号，床位号，类型，空床标志，护士工号）手术室（手术室编号，类型）手术（手术标识号，类型，日期，时间，费用，手术室编号，医生工号，住院号）诊断书（诊断书编号，科别，诊断，医生工号，住院号）收据（收据编号，项目，金额，收款员，日期，住院号）协助（手术标识号，医生工号，角色）处方（处方单号，序号，药品名称，规格，数量，费用，住院号，医生工号）-----精心整理，希望对您有所帮助!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住院管理信息系统的E R图-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

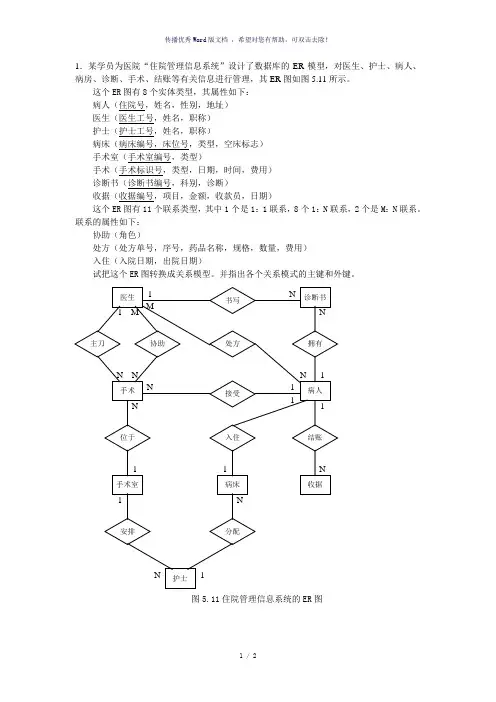

1．某学员为医院“住院管理信息系统”设计了数据库的ER模型，对医生、护士、病人、病房、诊断、手术、结账等有关信息进行管理，其ER图如图5.11所示。
这个ER图有8个实体类型，其属性如下：
病人（住院号，姓名，性别，地址）
医生（医生工号，姓名，职称）
护士（护士工号，姓名，职称）
病床（病床编号，床位号，类型，空床标志）
手术室（手术室编号，类型）
手术（手术标识号，类型，日期，时间，费用）
诊断书（诊断书编号，科别，诊断）
收据（收据编号，项目，金额，收款员，日期）
这个ER图有11个联系类型，其中1个是1：1联系，8个1：N联系，2个是M：N联系。
联系的属性如下：
协助（角色）
处方（处方单号，序号，药品名称，规格，数量，费用）
入住（入院日期，出院日期）
试把这个ER图转换成关系模型。
并指出各个关系模式的主键和外键。
图5.11住院管理信息系统的ER图
1．解：根据ER图和转换规则，8个实体类型转换成8个关系模式，2个M：N 联系转换成2个关系模式。
因此，图5.11的ER图可转换成10个关系模式，如下所示：
病人（住院号，姓名，性别，地址，病房编号，床位号，入院日期，出院日期）
医生（医生工号，姓名，职称）
护士（护士工号，姓名，职称，手术室编号）
病床（病床编号，床位号，类型，空床标志，护士工号）
手术室（手术室编号，类型）
手术（手术标识号，类型，日期，时间，费用，手术室编号，医生工号，住院号）
诊断书（诊断书编号，科别，诊断，医生工号，住院号）
收据（收据编号，项目，金额，收款员，日期，住院号）
协助（手术标识号，医生工号，角色）
处方（处方单号，序号，药品名称，规格，数量，费用，住院号，医生工号）。
