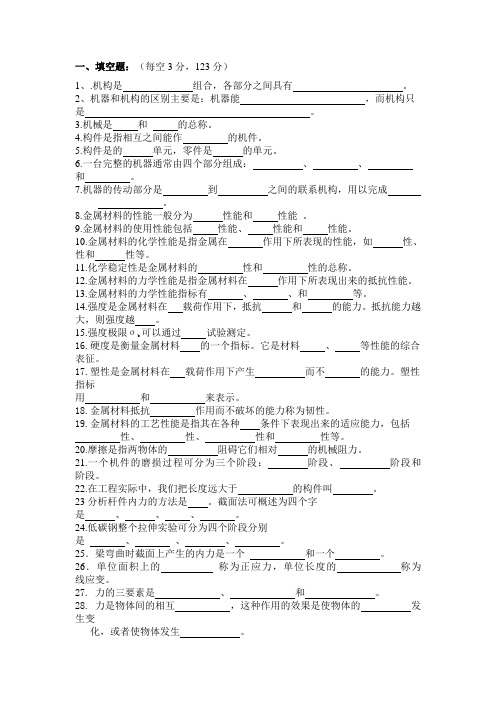

12级机械基础试题
一、填空题：（每空3分，123分）1、.机构是组合，各部分之间具有。
2、机器和机构的区别主要是：机器能，而机构只是。
3.机械是和的总称。
4.构件是指相互之间能作的机件。
5.构件是的单元，零件是的单元。
6.一台完整的机器通常由四个部分组成：、、和。
7.机器的传动部分是到之间的联系机构，用以完成。
8.金属材料的性能一般分为性能和性能。
9.金属材料的使用性能包括性能、性能和性能。
10.金属材料的化学性能是指金属在作用下所表现的性能，如性、性和性等。
11.化学稳定性是金属材料的性和性的总称。
12.金属材料的力学性能是指金属材料在作用下所表现出来的抵抗性能。
13.金属材料的力学性能指标有、、和等。
14.强度是金属材料在载荷作用下，抵抗和的能力。
抵抗能力越大，则强度越。
15.强度极限σb可以通过试验测定。
16.硬度是衡量金属材料的一个指标。
它是材料、等性能的综合表征。
17.塑性是金属材料在载荷作用下产生而不的能力。
塑性指标用和来表示。
18.金属材料抵抗作用而不破坏的能力称为韧性。
19.金属材料的工艺性能是指其在各种条件下表现出来的适应能力，包括性、性、性和性等。
20.摩擦是指两物体的阻碍它们相对的机械阻力。
21.一个机件的磨损过程可分为三个阶段：阶段、阶段和阶段。
22.在工程实际中，我们把长度远大于的构件叫。
23分析杆件内力的方法是。
截面法可概述为四个字是、、、。
24.低碳钢整个拉伸实验可分为四个阶段分别是、、、。
25．梁弯曲时截面上产生的内力是一个和一个。
26．单位面积上的称为正应力，单位长度的称为线应变。
27. 力的三要素是、和。
28. 力是物体间的相互，这种作用的效果是使物体的发生变化，或者使物体发生。
29. 力矩为零的两种情况是和。
30. 作用于刚体上的两个力，使刚体处于平衡状态的必要和充分条件是，且作用在上。
31. 力偶可以在其作用平面内任意而不改变它对。
32. 力的平移定理是的依据。
33. 在力的投影中，若力F平行于X轴，则F x＝；若力垂直于Y 轴，则F y＝。
中职机械基础月考试题
《机械基础》月考试题班次________ 姓名_________一、填空题：（每空1分，共72分）1、根据支座对梁的约束的不同情况，简单的梁可分为________梁、_______梁和________梁。
2、黑色金属包括、、。
3、钨钴钛类硬质合金由、和组成。
4、任何一台完整的机器从它们的功能上看，都是由、、___________和所组成。
5、铰链四杆机构的三种基本形式：___________、___________、___________。
6、测定金属材料硬度方法有硬度、硬度和硬度。
分别用符号、、和HV表示。
7、梁横截面上任意一点的_________与该点到________的距离成正比，距中性轴等高度的各点正应力相等，而_______上各点处正应力为零。
8、凸轮机构主要有、和三个基本构件所组成。
9、运动副是指使两构件之间既能保持________接触，而又能产生一定相对运动的__________。
10、由_____个构件通过________副连接而成的机构，称为铰链四杆机构。
在铰链四杆机构中，_______________的杆件称为机架；与机架用转动副相连接的杆件称为_________；不与机架直接连接的杆件称为________。
11、在曲柄摇杆机构中，如果将________杆作为机架，则与机架相连的两杆都可以作____________运动，即得到双曲柄机构。
12、240HBS 10/1000表示用直径为_____mm的___________为压头，在______Kg压力作用下保持________S，测得的______________硬度值为_______。
13、铸铁中碳的存在形式有_________、___________两种，铸铁中的石墨形状分为：________、_________、__________和___________四类。
14、按合金钢的用途可将其分为：____________、_______________和____________。
高职考模拟试题《机械基础》12月月考试卷
中等专业学校2022学年度第一学期12月月考试卷科目：《机械基础》年级专业：（考试说明：卷面考试，闭卷，考试时间为90分钟）成绩登记表（由阅卷教师用红色笔填写）阅卷教师签名：注意：请将答案写在答题卡上！一、填空题（每空1分，共10分）1. 联轴器种类繁多，可以分为机械式联轴器、联轴器和联轴器。
2. 以盘形凸轮的最小半径所作的圆称为___________。
3. 间歇运动机构是指将主动件的运动转换为从动件的运动的机构。
4. 曲柄滑块机构由机构演化而来。
5. 按链的用途不同，链可分为传动链、和三种。
6. 合金弹簧钢的含碳量为_________，常见的牌号有60Si2Mn，其中加入Si能显著提高弹簧的_________，是弹簧钢中常用元素之一。
二、选择题（每题2分，共40分）1. 鹤式起重机采用（）。
A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构D.不确定2.应用最广的凸轮是（）。
A.盘形凸轮B.移动凸轮C.圆柱凸轮D.圆锥凸轮3.家用缝纫机踏板机构属于（）机构。
A.曲柄摇杆B.双摇杆C.双曲柄D.凸轮机构4.若将缝纫机中的连杆改做机架，同时主、从动件对调，此时得到的机构具有（）。
A.2个曲柄B.2个摇杆C.急回运动特性D.死点5.内燃机配气机构采用了（）。
A.圆柱凸轮机构B.棘轮机构C.槽轮机构D.平底式从动件6.飞机起落架属于（）机构，车门启闭机构属于（）机构。
A.双摇杆，平行双曲柄B.双摇杆，反向双曲柄C.曲柄摇杆，平行双曲柄D.曲柄摇杆，反向双曲柄7.与凸轮接触面积大，易于形成油膜，所以润滑较好、磨损较小的是（）。
A.尖顶式从动件B.移动式从动件C.平底式从动件D.滚子式从动件8.草地洒水器机构应用了（）机构。
A.曲柄摇杆B. 双曲柄C.双摇杆D.凸轮机构9.铰链四杆机构中各杆长度：AB=50mm,BC=120mm,CD=80mm,AD=100mm,要得到双曲柄机构，机架为（）。
A. AB杆B. BC杆C. CD杆D. AD杆10.下列机构中，利用死点位置进行工作的是（）。
高二《机械基础》第一次月考试题卷
旅游学校2020学年第一学期高二《机械基础》第一次月考试题卷姓名________________ 身份证号码________________一、单项选择题（本大题共30小题，每小题2分，共60分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错选、多选或未选均无分。
1.关于金属材料塑性指标的说法正确的是（）A.塑性是金属材料在静载荷作用下，抵抗永久变形和断裂的能力B.塑性是金属材料在静载荷作用下，抵抗塑性变形而不被破坏的能力C.塑性是金属材料抵抗比它更硬的物体压入的能力D.塑性是金属材料抵抗冲击载荷的能力2.从莫氏硬度比较看，（）A.玻璃比小刀硬B.小刀比玻璃硬C.两者硬度相等D.无法判断3.量具钢具有高硬度、高耐磨性、高的尺寸稳定性和足够的韧性，下列用于制造高精度量具的微变形工具钢是________。
（）A.9SiCrB.CrWMnC.W18Cr4VD.1Cr134.下列四种钢的牌号中，________是优质碳素结构钢。
（）A.Q235B.ZGMn13C.45D.T105.不宜测试成品件或薄片金属的硬度的是（）A.布氏硬度B.洛氏硬度C.维氏硬度D.莫氏硬度6.金属材料在交变载荷作用下，经过较长时间工作后产生裂纹或突然发生断裂的现象称为（）A.强度B.硬度C.韧性D.疲劳强度7.碳素工具钢可用于制造________等工具。
（）A.齿轮B.钢丝C.锯条D.螺栓8.在钢中加入微量________合金元素，能明显提高钢的淬透性。
（）A.硅B.钛C.硼D.钨9.下列四种牌号的材料：①08F，②CrWMn，③40Cr，④T8，含碳量由小到大的次序是（）A.①②③④B.④①③②C.①④②③D.①③④②10.做疲劳试验时，试样承受的载荷为（）A.交变载荷B.静载荷C.冲击载荷D.无载荷11.成熟产品中相同类型的零件、通用零件和简单零件，大多数采用____来选择材料。
（）A.凭感觉B.查表法C.经验类比法D.试验法12.制造手工锯条应采用（）A.45钢B.T10钢C.60Si2MnD.9SiCr13.在强烈冲击载荷下发生冲击硬化，从而获得高的耐磨性的钢是（）A.2Cr13B.W18Cr4VC.15CrMoD.ZGMn1314.普通质量钢、优质钢和高级优质钢是按________进行区分的。

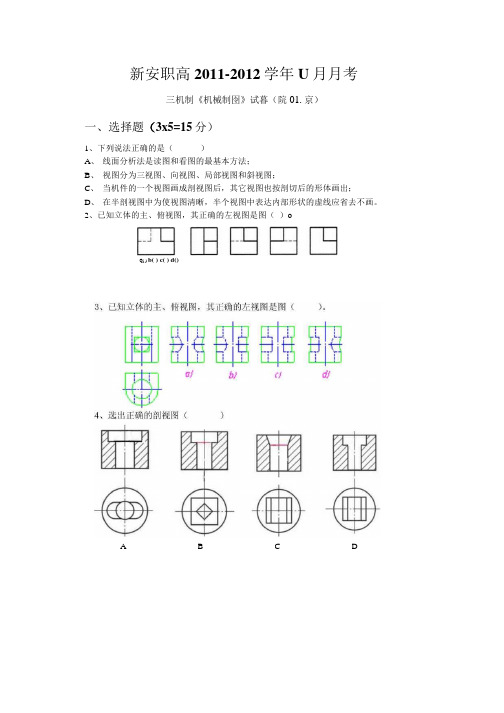

机械制图12月月考试题.docx
新安职高2011-2012学年U月月考三机制《机械制囹》试暮（院01.京）一、选择题（3x5=15分）1、下列说法正确的是（）A、线面分析法是读图和看图的最基本方法；B、视图分为三视图、向视图、局部视图和斜视图；C、当机件的一个视图画成剖视图后，其它视图也按剖切后的形体画出；D、在半剖视图中为使视图清晰，半个视图中表达内部形状的虚线应省去不画。
2、已知立体的主、俯视图，其正确的左视图是图（）oQ()b( ) c( ) d()A B C D5、根据俯视图选择正确的全剖主视图（）曲应迎迎（a）（b）（c）（d）二、尺寸标注：（数值从图上量取，取整数）（共24分）三、作图题：（共7 1分）1、根据已知的两视图，补出第三视图；（15分）2、分析形体，补出视图中的缺线；（每题1 0分，共2 0分）3、画出A向斜视图和B向局部视图。
（每图8分，共1 6分）4、根据已知视图，画出全剖的左视图。
（20分）四、看图回答问题：（每空1分，共10分）1、A面是度方向的基准；B面是度方向的基准；C面是度方向的基准；2、主视图中巾1 2孔的定位尺寸是和；俯视图中巾1 2孔的定位尺寸是;左视图中6 1 2孔的定位尺寸是；3、物体的总长为、总宽为、总高为；机械制图答题卡一、选择题：1、2、二、尺寸标注: 3、4、三、作图题: 1、4、四、1、A面是度方向的基准；B面是度方向的基准；C面是度方向的基准；2、主视图中6 1 2孔的定位尺寸是和；俯视图中6 1 2孔的定位尺寸是；左视图中1 2孔的定位尺寸是；3、物体的总长为、总宽为、总高为;。
机械基础12月考 试题
密 封 线密 封 线 内 不 能 答 题学校 班级 姓名 学号简阳市高级职业中学高三12月月考《机械基础》试题（总分：100分 考试时间：100分钟）一、选择题（共40分，每题2分）1、材料力学中求内力的普遍方法是（ ）。
A 、几何法 B 、解析法 C 、投影法 D 、截面法2、拉（压）变形时截面上只有（ ）。
A 、正应力B 、切应力C 、既有切应力又有正应力D 、应力为零 3、拉伸（压缩）的胡克定律是（ ）。
A 、△L ∝F N L/ε AB 、△L=F N L/EAC 、ε=L/△LD 、ε=E/б4、A 、B 是两个相同材料的直杆，所受拉力相同，A 杆长度是B 杆长度的3倍，A 杆直径是B 杆直径的2倍，则A 杆的变形量是B 杆变形量的（ ）倍。
A 、2 B 、4/3 C 、1 D 、3/45、胡克定律适用的范围是应力值不超过（ ）。
A 、比例极限B 、弹性极限C 、屈服极限D 、强度极限6、直径为8mm 的钢筋，一端固定，另一端施加10KN 的拉力，则钢筋横截面上的正应力为（ ）。
A 、1.25KNB 、1.25MPaC 、49.8MPaD 、199MPa7、材料的极限应力除以安全系数得到的应力称为材料的（ ）。
A 、许用应力 B 、弹性模量 C 、屈服应力 D 、最小应力8、有A 、B 两杆，其材料、横截面积及长度相同，杆A 所受轴力是杆B 所受轴力的两倍，则△L A : △L B =( )。
A 、2B 、1/2C 、1D 、09、插销穿过水平放置的平板上的圆孔，在其下端受有一拉力P ，该插销的剪切面面积和计算挤压面面积分别等于( )。
A 、πdh ，πD 2/4B 、πdh ，π（D 2-d 2）/4C 、πDh ，πD 2/4 D 、πDh ，π（D 2-d 2）/410、在校核材料的剪切和挤压强度是，当其中有一个超过许用值时，强度就（ ）。
A 、不够B 、足够C 、无法判断D 、无关 11、下列说法中，正确的是（ ）。
机械基础12月份月考题
平昌通用职业技术学校 2017学年第二学期机械专业月考考试试题 科目：《机械基础》 （共150分） 2017年10月制一、填空题（每题2分，共40分） 1、一台完整的机器通常是由 部分、 部分、 部分和 部分组成。
2、金属材料力学性能包括 、 、 、 和疲劳强度五种性能。
3、力的 、 、 称为力的三要素，所以说力是 量。
4、力对物体的作用效果一般分为 效应和 效应。
静力学主要是研究对刚体的 效应。
5、柔性约束的约束特点是只承受 ，不能承受 。
6、固定端既限制物体的 ，又限制物体的 。
7、画受力图时，必须根据 画受力图。
二．单选题（每题5分，共25分，多选少选错选均不得分） 1.作用力与反作用力（ ）A 、是平衡的B 、不能平衡C 、两力没有关系D 、以上都不对2.作用在刚体上的平衡关系，如果作用在变形体上，则变形体（ ）A 、一定平衡 B 、不一定平衡 C 、一定不平衡 D 、一定有合力3.作用在刚体上的三个相互平衡的力，若其中两个力的作用线相交于一点，则第三个力的作用线（ ） A 、必定交于同一点 B 、不一定交于同一点 C 、必定交于同一点且三个力的作用线共面 D 、必定交于同一点但不一定共面4.如果力F R 是F 1、F 2二力的合力，用矢量方程表示为F R =F 1+F 2 ，则三力大小之间的关系为（ ） A 、必有F R =F 1+F 2 B 、不可能有F R =F 1+F 2 C 、必有F R<F 1<F 2 D 、可能有F R<F 1<F 25.F 1=4N 与F 2=10N 共同作用在同一物体上，它们的合力不可能是（ ） A 、15 N B 、6 N C 、14 N D 、10 N 三、判断题（每题4分，共40分） 1.如果物体相对于地面保持静止或匀速直线运动状态，则物体处于平衡（ ） 2.物体的平衡是绝对的平衡。
（ ） 3.对于二力构件，因为作用的两个力位于同一直线上，所以必须是直杆（ ） 4.力可以脱离其他物体而单独存在于一个物体上。
机械类月考题及答案
机械基础（90分）一、单项选择题（每小题3分，共18分）1、按轴结构形状的不同，下列对轴的分类错误的是（D）。
A．光轴和阶梯轴 B.直轴和曲轴 C.实心轴和空心轴 D.传动轴和心轴2、滚动轴承的（A）与轴颈直接装配在一起。
A.内圈B.外圈C.滚动体D.保持架3、在静连接中，普通平键的长度应该（C），并从键的长度系列中查取。
A.稍长于轮毂的长度B.约为轮毂长度的2倍C.稍短于轮毂的长度D.约为轮毂长度的3倍4.下列方法中不能实现零件轴向固定的是（ B ）。
A.轴肩B.普通平键C.轴承端盖D.圆螺母5、下列齿轮传动中，用于空间交错轴之间传动的是（C）。
A.直齿圆柱齿轮传动B.斜齿圆柱齿轮传动C.蜗杆蜗轮传动D.直齿圆锥齿轮传动6、作疲劳试验时，试样承受的载荷为（ C）。
A.静载荷B.冲击载荷C.交变载荷D.静载荷和冲击载荷二、多项选择题（每小题4分，共28分）1、下面属于执行装置的是（BC）A.变速箱B.汽车车轮C.冲床冲头D.减速器E.阀门2、对力偶性质说法正确的是（ABCE）A.力偶在任意轴上的投影等于零B.力偶无合力C.力偶只能用力偶来平衡D.力偶矩的大小与矩心位置有关E.力偶对其作用面内任一点之矩，都等于其力偶矩3、下列牌号中属于普通碳素钢牌号的是（BE）A.40B.Q235C.Q345D.T10E.Q2154、合金钢按用途可分为（ACD）A.合金结构钢B.优质合金钢C.合金工具钢D.特殊性能钢E.普通合金钢5、键连接的类型有（ACD）A.平键连接B.花键连接C.半圆键连接D.楔键连接E.圆键连接6、连接螺纹的种类有（AD）A.普通螺纹B.矩形螺纹C.梯形螺纹D.管螺纹E.矩齿形螺纹7、轴的组成部分有（BCE）A.轴承B.轴颈C.轴身D.齿轮E.轴头三、判断题（每小题3分，共18分）（√）1．带传动中，打滑是由于过载而产生的。
（×）2. 能绕其回转中心作整周转动的杆件称为曲柄。
（×）3．一个力按平行四边形法则分解为两个分力，只有唯一解。
12级第一次月考机械专业综合理论试卷
32. 合金元素在钢在的主要作用有： （1）强化铁素体、 （2） （4） 33． 、 （5）提高钢的回火稳定性。 获得的砂型可保证铸件的外部形状， 。 的使用，合理选择
获得的型芯可形成铸件的孔洞，因
而是铸造工艺重要的两个 34．车削细长轴的三项关键技术是 。
以及解决
35．套类零件在安排孔和外圆加工顺序时，应尽量采用先加工 定位加工 的加工顺序。
然后以
36．对于麻花钻，越接近钻头外缘，其前角越 于麻花钻横刃具有很大的
，越接近钻头中心，其前角越
12 级第一次月考机械专业综合理论试卷
姓名: 得分： 说明：本试卷分第Ⅰ卷（选择题)和第Ⅱ卷(非选择题)两部分。第Ⅰ卷第 1 至第 2 页，第Ⅱ卷第 3 至 第 12 页。两卷满分 300 分。考试时间 150 分钟。Ⅰ卷答案涂在答题卡上，Ⅱ卷答案写在试卷上。
第Ⅰ卷（选择题，共 90 分）
注意事项： 每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，请 用橡皮擦干净后，再选择其答案标号，如果答案不涂写在答题卡上，成绩无效。 一、选择题（本大题共 30 小题，每小题 3 分，共计 90 分。每小题只有一个正确答案。 ） 1．用来制造受力复杂的重要零件，具有良好的综合力学性能，可选用金属材料 。 A、45 B、40Cr C、20Cr D、ZGMn13 2．钢回火后得到的组织是回火托氏体时的温度是 ℃。 A、150-250 B、350-500 C、500-650 D、以上都不对 3．铁碳合金相图上的 A3 线是 。 A、ECF B、ACD C、GS D、ES 4．一般安排在半精加工之后的热处理工序为 、回火及表面热处理等。 A、退火 B、正火 C、调质 D、淬火 5、用低碳合金钢制造的形状复杂的小尺寸模具、成形刀具一般采用 。 A、单液淬火 B、双介质淬火 C、马氏体分级淬火 D、贝氏体等温淬火 6．大批量生产的精度较高的小型锻件常采用 锻造。 A.自由 B.台模 C.模型 D.手工 7．焊接操作中，仰焊操作最困难， 的焊接质量最好。 A.横焊 B.立焊 C.仰焊 D.平焊 E.角焊 8．金属切削过程中，对刀具耐用度的影响最大的因素是 。 A.切削速度 B.进给量 C.温度 D.切削深度 9．箱体类零件常采用 作为统一精基准。 A.一面一孔 B. 一面两孔 C. 两面一孔 D. 两面两孔 10．构成工序的要素之一是 。 A.同一台机床 B.同一套夹具 C.同一把刀具 D.同一个加工表面 11．若零件各表面均需加工，应选加工余量和公差 的表面为粗基准。 A.最小 B.最大 C.适中 D.任意 12．车螺纹产生乱扣的原因是 A.前后两 次走刀的轨迹不重合 B.丝杆转数与工件转数成正比 C.刀具安装不正确 D.刀具发生磨埙 13．金属切削过程中，形成积屑瘤的条件主要决定于 。 A.切削速度 B.切削温度 C.材料硬度 D.刀具角度 14．电路如图所示，S 断开时 I= ；S 闭合时 I= 。 A、2、-2A B、-2A、0A C、0、4A D、-2A、2A
《机械基础》第一次月考试卷
《机械基础》第一次月考试卷2016.10年级14机械单招学科机械基础出卷人得分判断题：（20分）1、对中性差的紧键连接，只能适于在低速传动。
（）2、在低速、重载和不易对中的场合最好使用弹性套柱销联轴器。
（）3、只要根据铰链四杆机构各个构件的尺寸关系，就能判断其机构类型。
（）4、考虑带的使用寿命，要求小带轮基准直径等于国家标准规定的最小值。
（）5、工作时既承受弯矩又承受扭矩，既起支承作用有起传递动力作用的轴是传动轴。
（）6、V带在使用过程中，需要更换时，不同新旧的V带可以同组使用。
（）7、单头蜗杆传动大多具有自锁性。
（）8、等速运动规律的凸轮机构只适用于低速回转的轻载场合。
（）9、.轴肩、轴环、挡圈、圆螺母、轴套等结构及零件可对轴上零件作周向固定。
（）10、普通平键连接，特点是制造简单、装拆方便、对中性好、广泛应用。
（）11、在机器运转过程中，联轴器可随时实现两连接轴的分离和接合。
（）12、带传动适用于传递功率不大或不需要保证精确传动比的场合。
（）13、高副机构，承受载荷时单位面积上的压力较大，两构件接触处容易磨损。
（）14、一对标准直齿圆柱齿轮正确啮合，两齿轮的分度圆上的齿形角一定相等。
（）15、标准齿轮就是有标准的齿顶高系数和顶隙系数的齿轮。
（）16、普通双曲柄机构，当主动曲柄做匀速转动时，从动曲柄做周期性变速转动。
（）17、圆柱销连接的定位精度高于圆锥销连接的定位精度。
（）18、轴的典型结构组成包括：轴环、轴颈和轴身。
（）19、滑键一般用于轴上零件沿轴向移动距离较小的场合。
（）20、对心曲柄滑块机构不能以滑块作为主动件。
（）二、单选择题（50分）1、套筒联轴器属于（） A.刚性联轴器B.无弹性元件挠性联轴器C.金属弹性元件挠性联轴器 D.非金属弹性元件挠性联轴器2、下列机构中，用来联接两根轴或轴和回转件，使它们一起回转，从而传递转矩和运动的是（）A.联轴器B.轴承C.制动器D.螺栓联接3、链传动张紧的目的是（）A.使链条产生初拉力，以使链传动能传递运动和功率B.使链条与轮齿之间产生摩擦力，以使链传动能传递运动和功率C.避免链条垂度过大时产生啮合不良D.避免打滑4、缝纫机踏板机构是（）A.曲柄摇杆机构 B.双曲柄机构 C.双摇杆机构 D.曲柄滑块机构5、凸轮机构在工作中产生刚性冲击的原因是瞬时加速度（）A.等于零B.接近零C.为有限值D.无穷大6、连接承受横向工作载荷的两块薄钢板，一般采用（）A.螺栓连接B.双头螺柱连接C.螺钉连接D.紧定螺钉连接7、载荷不平稳且有较大冲击和振动的情况下，一般宜选用下列联轴器中的（）A.刚性联轴器B. 无弹性元件挠性联轴器C.有弹性元件挠性联轴器D.安全联轴器8、铰链四杆机构中，若且四杆顺序铰接，则以为机架时该机构是（） A.曲柄摇杆机构 B.双曲柄机构 C.双摇杆 D.曲柄滑块9、能保证良好润滑条件的齿轮传动是（）A.开式齿轮传动B.闭式齿轮传动C.半开式齿轮传动D.轻载齿轮传动10、带传动传递运动和功率是依靠（）A.带与带轮接触面之间的正压力B.带与带轮接触面之间的摩擦力C.带的紧边拉力D.带的松边拉力11、一对相啮合的直齿圆柱齿轮的中心距a是否等于两节圆半径之和（）A.一定B.不一定C.一定不D.不确定12、滑块移动导路中心不通过曲柄转动中心的曲柄滑块机构称为( )A.双曲柄滑块机构B.双摇杆滑块机构C.对心曲柄滑块机构D.偏置曲柄滑块机构13、凸轮机构中从动件在最近位置停止不动，相对应的凸轮转角称为（）A.远停角B.推程角C.回程角D.近停角14、V带传动中，小带轮直径的选取取决于（）A.传动比B.带的线速度C.带的型号D.带传递的功率15、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式为（）A.轮齿疲劳折断B.齿面磨损C.齿面疲劳点蚀D.齿面胶合16、标准直齿圆柱齿轮的齿根高等于（） A.1m B.1.25m C.2.25m D.0.25m17、我们对钢管进行轴向拉伸试验时，钢管正确的变形是（）A.外径增大，壁厚减小B.外径增大，壁厚增大C.外径减小，壁厚增大D.外径减小，壁厚减小18、M10-5g6g-S中5g6g 是（）A.螺纹代号B.螺纹直径 C.中径顶径公差带代号 D.旋合长度代号19、已知一对正确安装的标准渐开线圆柱齿轮传动，其压力角ɑ=，模数m=4mm，传动比i12=3，中心距a=144mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对口高考复习班《机械基础》月考试卷2009。
12班级________姓名__________学号_______一、填空题（19分）1.在平行于圆柱齿轮轴线的投影面的视图中，啮合区的齿顶线不需画出，分度圆相切处用__粗实____线绘制；其他处的分度线用___细点划_______线绘制。
2．当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构应按_剖视______绘制；当剖切平面通过非圆孔，会导致出现分离的两断面图时，则这些结构应按____剖视___绘制。
3．单圆销外啮合槽轮机构，槽轮有6条径向槽，若已知带圆销的曲柄每分钟转2周，则曲柄转1周时，槽轮运动时间为 10 秒，停歇时间为 20 秒。
4．滑移齿轮的轴向移动距离较小时，可采用 导向平 键连接；移动距离较大时，可采用_____滑______键连接。
5．按照滚动轴承所受载荷不同，滚动轴承可分为 向心轴承 、推力轴承 和____向心推力轴承_三大类。
6．轴承基本代号6203表示 深沟球轴承 轴承，内径为 17mm 。
7．轴上有螺纹时，应留有 退刀槽 ，以便于螺纹车刀退出；需要磨削的阶台轴，应留有 越程槽 ，以便于磨削用砂轮越过表面。
8．液压传动的两个基本原理是静压传递原理和 液流连续性原理 。
9.图1为一偏置曲柄滑块机构的运动简图。
当AB 曲柄绕A 点等速转动时，滑块的两个极限位是C 1和C 2，若AC 1=2AD 、AC 2=2DC 2，则该机构的行程速比系数K = 。
10．可调间隙式滑动轴承可通过轴颈与轴瓦间的 轴向移动 ，实现轴承径向间隙的调整。
二、选择题（30分）题号1 2 3 4 5 6 7 8 9 10 答案CBDDDACBBB1．用于微调装置的差动螺旋传动的两段螺纹应_________。
A. 旋向相同，导程相差很大B. 旋向相反，导程相差很大C. 旋向相同，导程相差很小D. 旋向相反，导程相差很小 2． 构成机械的最小单元,也是制造机械的最小单元。
A. 机器B. 零件C. 构件D. 机构3．要将连续的单向转动变换成具有间歇功能的单向转动，可采用的机构是 。
A. 曲柄摇杆机构B. 摆动传动件盘形凸轮机构C. 棘轮机构D. 槽轮机构4. 水压机的大小活塞直径之比为100∶1，小活塞的工作行程为200 mm ，如果大活塞要上升2 mm ，则小活塞要工作 次。
B.0.5C.105．国家标准规定，基本视图共有 。
A ．2个B ．3个C ．4个D ．6个 6．若采用1∶5的比例绘制 40的圆，绘图直径应为 。
A ．8 mmB ．10 mmC ．160 mmD ．200 mm7．如图2所示，已知主、俯视图，正确的左视图是 。
图 28．V 带传动中，保持中心距与小带轮直径不变，减小传动比，小带轮包角将 。
图1A．减小 B. 增大 C. 不变 D. 不能确定9．一蜗杆传动，已知蜗杆头数Z1=1，直径系数q=12，蜗轮齿数Z2=48，模数m=4 mm，则该传动中心距a等于 mm。
A. 102B. 120C. 125D. 9810．中压液压系统宜采用泵。
A．齿轮 B. 叶片 C. 径向柱塞 D. 轴向柱塞三、判断题（24分）题号12345678答案1．当零件所有表面均具有相同的表面粗糙度要求时，可将其统一注在图样的右上角，并加注“其余”两字。
2．公称直径以毫米为单位的螺纹标记一律注在大径的引出线上或由对称中心处引出。
3．从动件按等加速等减速运动规律运动时，避免了刚性冲击，只存在柔性冲击。
因此，这种运动规律适用于中速重载场合。
4．由于基圆内无渐开线，所以齿轮的齿根圆就一定大于它的基圆。
5．轴瓦开油孔和油沟，油孔是为了供应润滑油；油沟是为了油能均匀分布在整个轴颈上。
6．双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。
7．鼓形齿联轴器可传递很大的转矩，并能补偿较大的综合位移。
8．改变遮板的位置，可实现棘轮转角大小的控制，但此方法不适用于摩擦式棘轮机构。
四、简答、作图题（49分）1．(9分)如图3所示，由标准直齿圆锥齿轮1、2，蜗杆3，蜗轮4，标准斜齿圆柱齿轮5、6组成传动系统，圆锥齿轮1为主动件，按图示方向转动。
试解答下列问题。
图 3(1)直齿圆锥齿轮1与2的正确啮合条件是两齿轮的模数和齿形角分别相等。
(2)斜齿圆柱齿轮5与6的正确啮合条件是两齿轮的模数和齿形角分别相等，且螺旋角大小相等、螺旋方向相反。
(3)根据所受载荷的不同，可判断轴B为（填“心轴”、“转轴”或“传动轴”）。
(4)为使轴B、轴C所受轴向力均较小，蜗杆3的旋向应为旋，斜齿圆柱齿轮5的旋向应为旋。
(5)根据图3的空间坐标系，分析构件3、5在啮合点处的受力情况，将分析结果填入下表。
构件代号周向力方向径向力方向轴向力方向1+Y+X─Z3─Z5+ Z2．(9分)图4为盘形凸轮机构，凸轮的实际轮廓线由两段圆弧构成，小圆弧的圆心为O1，大圆弧的圆心为O2，从动杆滚子的中心位置为O3。
试解答下列问题。
图4（1）在图4中画出凸轮的理论轮廓线。
（2）在图4中画出凸轮的基圆。
（3）在图4中画出图示位置的压力角。
（4）凸轮轮廓线上，机构压力角为零的点有个，机构压力角取得最大值的点有_______个（填“一个”、“两个”或“无数个”）。
（5）凸轮由图示位置逆时针转过度后，从动杆将首次抵达最高位置。
（6）设小圆弧半径为R1，大圆弧半径为R2，圆心O1、O2之间距离为L12，则从动杆行程H 的表达式为。
（7）为避免该机构发生自锁现象，推程压力角应小于等于度。
（8）在设计凸轮时，为了改善从动杆的受力状况，可适当将大圆弧圆心O2的位置________（填“左移”或“右移”）。
3．（15分，每空1分）图5为某从动轴的结构简图（图中存在错误和不合理的地方），轴上件5为斜齿轮，其内孔直径65 mm，轮毂宽度80 mm；轴承8的内孔直径50 mm。
分析该图，回答下列问题：图5（1）该轴从外形上看，呈两端小、中间大，其作用是便于轴上零件的安装与拆卸。
（2）该轴通过标记为“键C12×50 GB/T1096—2003”的平键与元件1连接。
该连接采用机轴制配合，键的有效工作长度等于 44 mm。
（3）图中轴承8的类型是角接触球轴承，内径代号为 10 。
（4）图中两个轴承的选用方法不合理（合理、不合理）。
（5）若该轴如图所示转动（箭头向下），件5为外啮合左旋斜齿轮，则该轴受到轴向力的方向为向右（向左、向右）。
（6）与件5连接的轴段直径可取 65 mm，长度可取78 （78、80、82）mm。
（7）件3与轴之间存在留有间隙。
为防止箱内油液外泄，此处可设置密封装置。
（8）从便于件2、件8安装和固定的角度看，与件2配合处设计不合理的地方为：支承轴颈精加工面太长、轴套高度应低于滚动轴承内圈高度；件8 轴向（周向、轴向）没有固定。
（9）螺钉7处的错误设计为：①轴承盖6上的孔径应大于螺栓的公称直径，②箱体4上螺纹孔的深度应大于（大于、等于、小于）螺钉7拧入的深度。
4.（8分）已知俯视图，补全主、左视图中的缺线。
5．（8分）补全三视图中的缺线。
五、计算题（18分）1．(8分) 颚式破碎机工作原理如图6所示，由带传动驱使连杆机构，实现摇杆CD的往复摆动。
O、A、D分别为小带轮、大带轮、摇杆的转动中心，连杆BC的左端采用铰链与大带轮连接，C1、C2为C点的两个极限位置。
已知小带轮转速n1=520 r/min（顺时针），小带轮直径D1=125 mm，大带轮直径D 2=500 mm，AD、CD的长度均等于1000 mm。
试求：(1)连杆机构的极位夹角。
(2)工作行程时间。
(3)B点到A点的距离。
图62．(10分)如图7所示液压系统，两液压缸无杆腔的有效工作面积分别是A1=6×10-3 m2, A2=12×10-3m2。
两液压缸工作时负载分别是F1=12 kN, F2=36 kN。
定量泵额定流量q v额=×10-3 m3/s，溢流阀的开启压力p=5 MPa，不计损失，试计算并回答下列问题：(1)当缸1的活塞运动时，运动速度v1为多少米每秒(2)当缸2的活塞运动时，缸2的工作压力p2为多少兆帕(3)启动液压泵后，哪个缸的活塞先运动当系统压力升到多少兆帕时，另一缸的活塞才运动(4)当系统压力升到多少兆帕时，溢流阀开启溢流(5)溢流阀开启时液压泵的输出功率为多少千瓦图7六、综合应用题(10分)如图8所示的传动系统中，齿轮1为主动件，n1=1440 r/min，各齿轮均为模数等于5 mm的标准齿轮，齿数分别为Z1=Z4=Z5=20，Z2=35，Z3=Z8=40，Z6=30，Z7=25。
摩擦轮A的直径D A=300 mm，P为摩擦轮A的轮宽中点，可在M、N点之间移动。
螺母和移动工作台为一整体，其他参数见图中标注。
试回答下列问题。
图8(1)摩擦轮A与B构成（填“高副”或“低副”），摩擦轮（填“A”或“B”）的轮面较软。
(2)齿轮2与4的轴间距等于 mm。
（1分）(3)惰轮只改变而不影响传动比大小，该系统中有个惰轮。
(4)滑移齿轮1处于左位时，工作台向（填“左”或“右”）移动；滑移齿轮1处于右位时，工作台向（填“左”或“右”）移动。
(5)若要求工作台以最大速度移动，应将滑移齿轮1设为（填“左”或“右”）位，摩擦轮A设为（填“上”或“下”）位。
(6)工作台的最大移动速度是 m/s。
