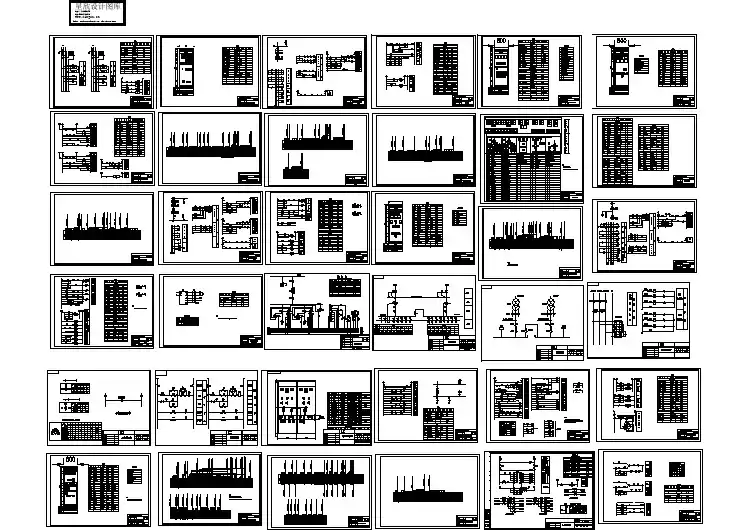

6KV空压站设计方案及施工全套CAD图纸

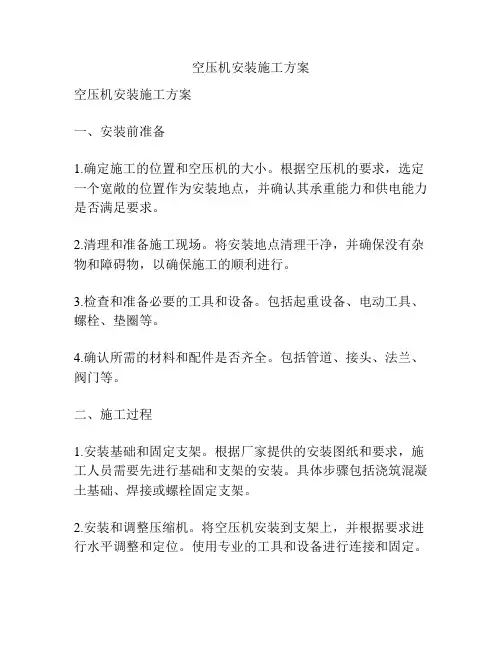

空压机安装施工方案空压机安装施工方案一、安装前准备1.确定施工的位置和空压机的大小。

根据空压机的要求，选定一个宽敞的位置作为安装地点，并确认其承重能力和供电能力是否满足要求。

2.清理和准备施工现场。

将安装地点清理干净，并确保没有杂物和障碍物，以确保施工的顺利进行。

3.检查和准备必要的工具和设备。

包括起重设备、电动工具、螺栓、垫圈等。

4.确认所需的材料和配件是否齐全。

包括管道、接头、法兰、阀门等。

二、施工过程1.安装基础和固定支架。

根据厂家提供的安装图纸和要求，施工人员需要先进行基础和支架的安装。

具体步骤包括浇筑混凝土基础、焊接或螺栓固定支架。

2.安装和调整压缩机。

将空压机安装到支架上，并根据要求进行水平调整和定位。

使用专业的工具和设备进行连接和固定。

3.连接辅助设备。

将空压机与气缸、冷却器、滤清器等辅助设备进行管道连接。

确保连接的严密和牢固。

4.安装和调试控制系统。

根据厂家提供的控制系统图纸和说明书，安装并调试控制系统，确保空压机的正常运行。

5.进行电气连接和调试。

根据空压机的电气连接图纸和要求，安装并调试电气系统，确保电气设备的正常运行。

6.进行试运行和调试。

经过以上步骤的安装和调整后，进行试运行和调试，检查空压机的运行状态和性能。

三、安装验收和维护1.进行安装验收。

经过试运行和调试后，由相关部门进行安装验收，确认安装质量和性能是否符合要求。

2.进行日常维护和保养。

根据厂家提供的维护手册，定期进行维护和保养，包括清洁、润滑、更换耗材等。

3.定期检查和维修。

定期进行检查和维修，及时发现和解决问题，确保空压机的正常运行和延长使用寿命。

以上是空压机安装施工的基本步骤和方案。

在实际操作过程中，需要根据具体设备和现场的要求进行调整和改进。

施工人员需具备一定的工程技能和经验，严格按照厂家提供的施工要求进行操作，确保施工质量和安全。

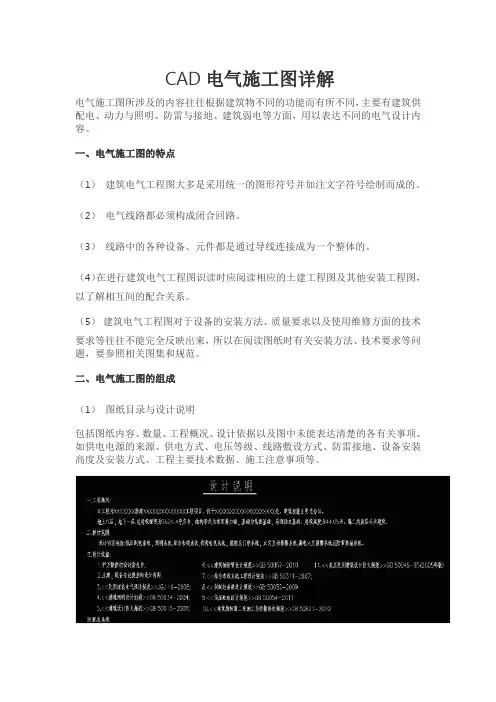

CAD电气施工图详解电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

一、电气施工图的特点（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

（2）电气线路都必须构成闭合回路。

（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。

（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

（3）系统图是平面图的一个补充，它与平面图相辅相成，是指导施工的重要部分。

如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

照明系统图消防系统图动力系统图系统图主要是由电源电压、总开关、分路开关、导线规格、穿管规格、敷设方式、回路编号、回路容量组成。

系统图的组成（4）平面布置图是系统图的的一个补充，它与系统图一一对应，是指导施工的重要部分。

平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

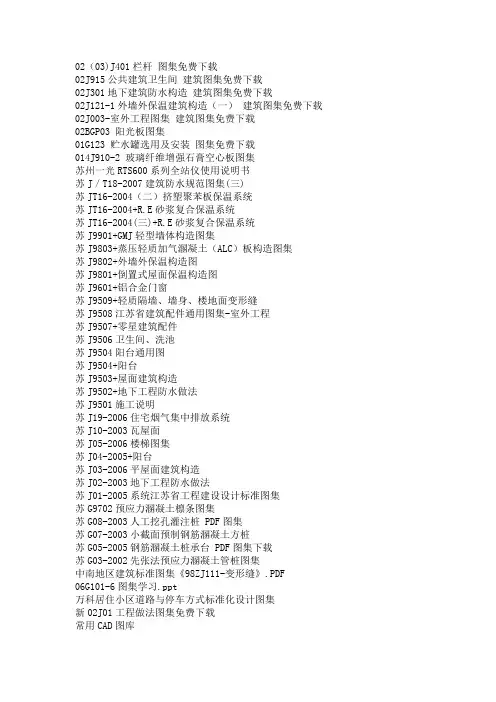

02（03)J401栏杆图集免费下载02J915公共建筑卫生间建筑图集免费下载02J301地下建筑防水构造建筑图集免费下载02J121-1外墙外保温建筑构造（一）建筑图集免费下载02J003-室外工程图集建筑图集免费下载02BGP03 阳光板图集01G123 贮水罐选用及安装图集免费下载014J910-2 玻璃纤维增强石膏空心板图集苏州一光RTS600系列全站仪使用说明书苏J／T18-2007建筑防水规范图集(三)苏JT16-2004（二）挤塑聚苯板保温系统苏JT16-2004+R.E砂浆复合保温系统苏JT16-2004(三)+R.E砂浆复合保温系统苏J9901+GMJ轻型墙体构造图集苏J9803+蒸压轻质加气溷凝土（ALC）板构造图集苏J9802+外墙外保温构造图苏J9801+倒置式屋面保温构造图苏J9601+铝合金门窗苏J9509+轻质隔墙、墙身、楼地面变形缝苏J9508江苏省建筑配件通用图集-室外工程苏J9507+零星建筑配件苏J9506卫生间、洗池苏J9504阳台通用图苏J9504+阳台苏J9503+屋面建筑构造苏J9502+地下工程防水做法苏J9501施工说明苏J19-2006住宅烟气集中排放系统苏J10-2003瓦屋面苏J05-2006楼梯图集苏J04-2005+阳台苏J03-2006平屋面建筑构造苏J02-2003地下工程防水做法苏J01-2005系统江苏省工程建设设计标准图集苏G9702预应力溷凝土檩条图集苏G08-2003人工挖孔灌注桩 PDF图集苏G07-2003小截面预制钢筋溷凝土方桩苏G05-2005钢筋溷凝土桩承台 PDF图集下载苏G03-2002先张法预应力溷凝土管桩图集中南地区建筑标准图集《98ZJ111-变形缝》.PDF06G101-6图集学习.ppt万科居住小区道路与停车方式标准化设计图集新02J01工程做法图集免费下载常用CAD图库围墙图标准图集CAD饰物陈设图纸素材平法三维钢筋节点构造详图G101平法钢筋计算精讲高亮版皖2007J301饰面高等级公路建筑设计图集隔热门窗标准图集闽2004j05《楼梯栏杆》钢筋砼园管涵安装大样图赣94J703建筑构配件（三）赣90J601围墙大门图集赣88J201屋面图集观感质量细部选编图集西南G701（三）《框架轻质填充墙构造图集》西南05G701（一）《框架轻质填充墙构造图》苏J9508《室外工程通用图》苏J9506《卫生间、洗池通用图》苏J9505《楼梯》苏J9504《阳台花台图集》苏J9501《建筑配件标准图集》v苏J9501《工程做法》图集下载苏G9605《钢筋溷凝土圆形板式楼梯》苏G9404《雨蓬挑檐》苏G9205《现浇钢筋砼住宅楼梯》苏G03-2002《先张法预应力溷凝土管桩图集》花架、棚架、装饰架构图集节能住宅设计实例图集美国加州公路标志图集2004年版精品门窗图福建省《2004年版锚杆静压桩图集》福建省《2004年版人工挖孔灌注桩图集》甘肃省《人防结构图集》现代建筑装修详图集锦环境景观室外细部构造浙J512004《加气砼隔墙板建筑构造》浙J512004《加气砼隔墙板建筑构造》浙J41FC+2000《轻质复合墙板建筑构造》浙J39+2001《轻钢龙骨板材覆面隔墙》浙J33+2000《住宅信报箱》河南02YG301《过梁》河南02YG001-1《02系列结构标准设计图集》标准化建设工地管理图册-图集智能建筑设计与施工系列图集《通信网》智能建筑设计与施工系列图集《消防系统》新疆99J706《硬聚氯乙烯塑料门窗图集》新疆99J705《常用木门木质防火门图集》新疆03J13（四）《新型住宅厨房卫生间变压式排烟道图集》新疆03J103《聚苯板薄抹面外保温体系构造》建设工程设计施工详细图集《装饰工程》建筑构造资料集建筑施工模板图册建筑工程设计施工详细图集《溷凝土结构工程》建筑工程设计施工详细图集《模板与脚手架工程》常用建筑结构节点设计施工详细图集工程建设分项设计施工系列图集《砌体结构工程上下册》工程建设分项设计施工系列图集《溷凝土结构工程上下册》工业与公共建筑结构构造实例图集山东LSG20-1《预应力混凝土叠合板》山东LJZ《通用住宅建筑配件》山东LJZ《住宅建筑配件》山东LJ22《木窗》山东LJ113《其他配件》山东LJ111《厕所浴池洗池》山东LJ110《地下室防水》山东LJ109《预制溷凝土花格》山东LJ107《楼梯》山东LJ105《室外配件》山东LJ103《墙身》山东LG17《钢筋溷凝土梁》山东LG15《浇制钢筋溷凝土板式楼梯》山东LG09-1《钢筋砼条形基础》山东LG09《条形基础》山东LG07《住宅楼梯》山东LG06《中小型构件》山东LG05《溷凝土檩条》山东LG04《钢筋溷凝土过梁》山东+LG03《钢筋溷凝土空心板》山东LG02-2《预应力溷凝土空心板》山东LG02-1《预应力溷凝土空心板》山东LG-14《多层砖溷住宅抗震节点构造详图》山东L96J402《弧形及螺旋楼梯.》/山东+L96J401《楼梯配件》山东L96J002山东L95G407《预应力砼平板》山东《L95G318钢筋砼迭合板》山东L95G315《钢筋砼平板》山东L94G801《溷凝土结构预埋件》山东+L93J201《建筑拒水粉屋面防水构造》山东L92J606《防火门》山东L92J124《陶粒溷凝土空心砌块墙体构造》山东L92J123《石膏空心砌块隔墙构造》山东L92J121《水泥炉渣小型空心砌块墙体构造》山东L92G314《钢筋砼檩条》山东L92G314《钢筋砼檩条》山东L91G401-1《预应力砼空心板》山东《L91G307钢筋砼雨蓬檐口圈粱》山东L91G306《现浇钢筋砼板式楼梯.》山东+L91G305钢筋砼阳台山东L90G314《冷轧扭钢筋砼迭合板》L90G312《冷轧扭钢筋砼现浇板式楼梯》山东+L89J603《建筑用曲线拉门》山东+L03SJ130《轻质隔墙》小型住宅设计图集安全设施标志标识标准化图册大连市住宅集中管道井构造图集/国家专利智慧型“挂钩式”幕墙系统.国外建筑设计详图图集8《减震建筑设计与细部.》国外建筑设计详图图集《清水建设设计》国外建筑设计详图图集《无障碍建筑》国外建筑设计详图图集10《教育设施》个性化装饰设计图集-墙饰与壁炉个性化装饰设计图集-个性与空间国外建筑设计详图图集1-建筑细部园林景观设计详细图集(2)园林景观设计各科目植物全集园林手绘图.台阶踏步资料集.冷却塔的组成和分类农房建筑图集（一）.全国通用家具制作图集俄罗斯建筑立面装饰图集人防工程建筑大样图集.人防工程图集（电子版）.个性化装饰设计图集+布置与配色个性化装饰设计图集+墙饰与壁炉.个性化装饰设计图集+个性与空间T906（二）圆形凝结水箱T906（一）方形凝结水箱.STT-10钢梯及栏杆图集.SJ712-92+平开铝合金窗.SJ101+多孔砖墙体建筑构造+2003年局部修改版S145+水表井.S144+矩形卧式阀门井.R409+管道穿屋面及地沟顶板防雨装置.J331-95+地沟及盖板/J01-2005+05系列江苏省建设工程标准设计图集. 99浙J32+覆土植草屋面.99浙J27+园林桌凳标准图集.99浙J15+瓦屋面99(03)ZG408+SP预应力空心板99(03)ZG408+SP预应力空心板.98浙J30+卷帘门.98浙J26+园路图集97SJ103-9 170幕墙97SJ103-6 145幕墙.97SJ103-4 150B幕墙.97SJ103-3 150A幕墙.97SJ103-2 140幕墙97SJ103-11预埋件97SJ103-10 180幕墙97SJ103-1总说明.96浙J24GRC+轻质隔墙.93T921-1+汽-水换热器.92S303+医院卫生设备安装.91D701-2+封闭式母线安装90S319水池附件90D763水箱及水池水位自动控制安装05K232+分(集)水器+分汽缸03J122外墙内保温建筑构造.03J122外墙内保温建筑构造.03J103-5铝塑板幕墙03J012-2+环境景观03J012-1环境景观02J301+地下建筑防水构造.02D501-2等电位联结安装02BGP03阳光板图集01S201室外消火栓安装陕02D12防雷与接地工程陕02D11广播与通信工程赣02SJ102-1外墙保温赣01SJ205防水卷材构造图集苏J9503+屋面建筑构造.苏J05-2006楼梯-图集下载河南省05全集之05YJ9-2.河南省05全集之05YJ9-1河南省05全集之05YJ8河南省05全集之05YJ7河南省05全集之05YJ6河南省05全集之05YJ5-2河南省05全集之05YJ5-1河南省05全集之05YJ4-2河南省05全集之05YJ4-1河南省05全集之05YJ3-7河南省05全集之05YJ3-6河南省05全集之05YJ3-5河南省05全集之05YJ3-4河南省05全集之05YJ3-3河南省05全集之05YJ3-2河南省05全集之05YJ3-1河南省05全集之05YJ13河南省05全集之05YJ11-4河南省05全集之05YJ11-2河南省05图集全集之05YJ11-1河南省05全集之05YJ10江苏省各县级市的经济指标统计，很全的江苏J11-2006铝合金门窗建筑质量通病图集《03G101-1图集》CAD版L03S002化粪池图集99浙J32++覆土植草屋面建筑实用图集（浙江省）98R109+常压密闭水箱99浙G22先张法预应力砼管桩建筑实用图集（浙江省）93SJ012庭园与绿化92S213化粪池99J201-1平屋面建筑构造图集97SJ903多层住宅建筑优选设计方案97J103-1铝合金玻璃幕墙93J007-1 道路93J007-2道路93J007-3道路93J007-4道路93J007-6-道路93J007-7道路93J007-8道路 93J007-8道路图集免费下载08SJ928社区卫生服务中心和服务站图集08J931建筑隔声与吸声构造图集08J927-2机械式汽车库建筑构造图集08J925-3压型钢板、夹芯板屋面及墙体建筑构造（含压型铝合金板）（三）.rar 08J333建筑防腐蚀构造图集08CJ17快速软帘卷门透明分节门滑升门卷帘门图集08CJ14《水泥基自流平楼地面建筑构造图集》07SJ924 木结构住宅图集下载07SJ507轻钢龙骨布面石膏板、布面洁净板隔墙及吊顶98系列建筑标准设计图集《燃气工程》山东 LJ113 其他配件建筑工程设计施工详细图集《混凝土结构工程》建筑工程设计施工详细图集《钢结构工程》建筑工程设计施工详细图集《基坑支护工程》建筑工程各类水泵电气控制图集建筑电气安装工程图集设计、施工、材料第一集03-1建筑安装工程施工图集（第二版PDF）电气工程建筑钢结构工程设计施工实例与图集（共8卷）建筑工程设计施工详细图集模板与脚手架工程建筑工程设计施工详细图集基础工程建筑工程设计施工安装图解全集建筑安装工程施工图集《给水、排水、卫生、煤气》建筑安装工程施工图集（第一版）03 1电气工程混凝土结构及平面表示方法03G101-1【修正版】L96J002山东省建筑做法L06J002建筑作法图集0307J902-3医疗建筑卫生间、淋浴间、洗池.图07J902-2医疗建筑固定设施07J205玻璃采光顶图集06J902-1医疗建筑门、窗、隔断、防X射线构07J920城市独立式公共厕所（PDF清晰版图集07J916-1住宅排气道（一）图集下载07J905-1 防火建筑构造（一）07J901-2实验室建筑设备（PDF清晰版图集）07J901-1实验室建筑设备（PDF清晰版图集）07J623-3天窗挡风板及挡雨片（PDF清晰版图07J604未增塑聚氯乙烯(PVC-U)塑料门窗图集07J501-1钢雨篷（一）－玻璃面板（PDF清晰07J306图集下载07J107夹心保温墙建筑构造（PDF清晰版建筑07CJ15图集下载07CJ12节能铝合金门窗-蓝光系列图集05SJ810建筑实践教学及见习建筑师图册05SJ806民用建筑工程设计互提资料深度及图05J927-1汽车库（坡道式）建筑构造图集05J910-2钢结构住宅（二）.rar05J910-1钢结构住宅（一）.rar05J909工程做法-图集免费下载05J624-1百叶窗（一）05J623-1钢天窗架建筑构造05J621-3 通风天窗05J621-1天窗-上悬钢天窗、中悬钢天窗、平05J102-1混凝土小型空心砌块墙体建筑构造07FS02-防空地下室给排水设施安装-图集下载（PDF清晰版）07FK02-防空地下室通风设备安装图集下载（PDF清晰版）07FK01-防空地下室通风设计示例图集（PDF清晰版）07FJ05- 防空地下室移动柴油电站图集（PDF清晰版）07FJ03-防空地下室防护设备选用图集下载（PDF清晰版）07FJ02-《防空地下室建筑构造》图集下载（PDF清晰版）82111-03G101图集主编陈青来教授答疑DOC格式02J003-室外工程图集电子版（完整版-pdf格式）07FJ02-防空地下室建筑构造图集下载（PDF清晰版）07FJ01- 防空地下室建筑设计示例图集下载（PDF清晰版）07FG01-防空地下室设计荷载及结构构造图集下载（PDF清晰版）07FD02-防空地下室电气设备安装图集-免费下载（PDF清晰版）07FD01-防空地下室电气设计示例图集-免费下载（PDF清晰版）05SFS10-《人民防空地下室设计规范》图示给水排水专业（PDF清晰05SFK10-《人民防空地下室设计规范》图示－通风专业（PDF清晰版05SFJ10-《人民防空地下室设计规范》图示建筑专业（PDF清晰版）05SFJ05-防空地下室室外出入口部钢结构装配式防倒塌棚架建筑设计05SFG04- 防空地下室室外出入口部钢结构装配式防倒塌棚架结构设05SFD10-《人防防空地下室设计规范》图示电气专业(PDF清晰版) 99J121-2-外墙外保温建筑构造图集（PDF清晰版）93J007-6-道路图集下载（PDF清晰版）08CJ16-挤塑聚苯已烯泡沫塑料板保温系统建筑构造（PDF清晰版）08CJ13-钢结构镶嵌ASA板节能建筑构造图集（PDF清晰版）07J912-1-变电所建筑构造图集（PDF清晰版）06J106-挡雨板及栈台雨篷（PDF清晰版）06CJ07-改性膨胀珍珠岩外墙保温建筑构造--XR无机保温材料（PDF清05CJ04-合成树脂（复合塑料）瓦屋面建筑构造图集（PDF清晰版）04J621-2-电动采光排烟天窗图集（PDF清晰版）04CJ02-飞机库大门图集（PDF清晰版）04CJ01-3-变形缝建筑构造图集（PDF清晰版）04CJ01-2-变形缝建筑构造图集（PDF清晰版）04CJ01-1-变形缝建筑构造图集（PDF清晰版）03J501-2-钢筋混凝土雨篷建筑构造图集（PDF清晰版）03J114-1-轻集料空心砌块内隔墙图集（PDF清晰版）03J112-中空内模金属网水泥内隔墙图集（PDF清晰版）03J111-2-预制轻钢龙骨内隔墙图集（PDF清晰版）01SJ914-住宅卫生间图集（PDF清晰版）08FJ06-防空地下室施工图设计深度要求及图样。

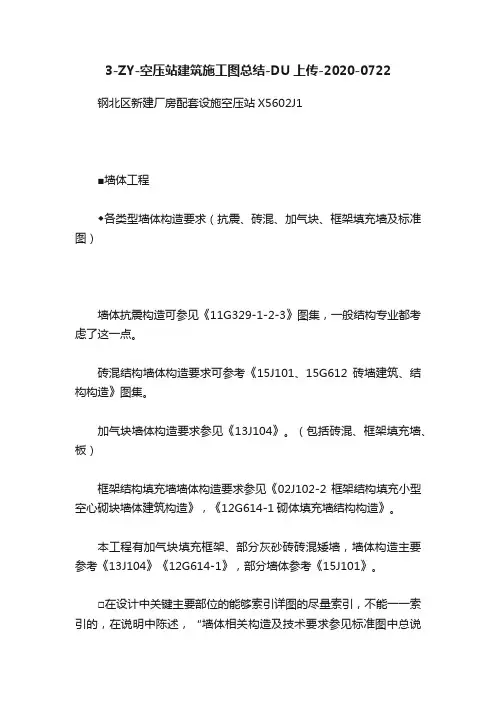

3-ZY-空压站建筑施工图总结-DU上传-2020-0722钢北区新建厂房配套设施空压站X5602J1■墙体工程◆各类型墙体构造要求（抗震、砖混、加气块、框架填充墙及标准图）墙体抗震构造可参见《11G329-1-2-3》图集，一般结构专业都考虑了这一点。
