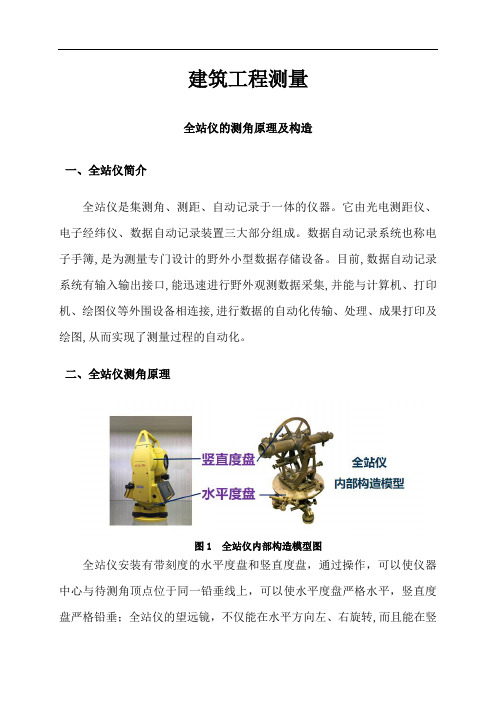

建筑工程测量全站仪的测角原理及构造一、全站仪简介全站仪是集测角、测距、自动记录于一体的仪器。
它由光电测距仪、电子经纬仪、数据自动记录装置三大部分组成。
数据自动记录系统也称电子手簿,是为测量专门设计的野外小型数据存储设备。
目前,数据自动记录系统有输入输出接口,能迅速进行野外观测数据采集,并能与计算机、打印机、绘图仪等外围设备相连接,进行数据的自动化传输、处理、成果打印及绘图,从而实现了测量过程的自动化。
二、全站仪测角原理图1 全站仪内部构造模型图全站仪安装有带刻度的水平度盘和竖直度盘，通过操作，可以使仪器中心与待测角顶点位于同一铅垂线上，可以使水平度盘严格水平，竖直度盘严格铅垂；全站仪的望远镜，不仅能在水平方向左、右旋转,而且能在竖直方向上、下旋转,以便照准不同方向、不同高度的目标；通过显示屏，即可显示出望远镜瞄准不同目标时，水平度盘和竖直度盘的不同读数；利用角度测量原理，即可计算出水平角和竖直角。
三、全站仪的构造图2 全站仪各部件名称全站仪各部件名称与操作板面如图2和图3所示。
图3 全站仪的操作板面四、全站仪的附助设备采用全站仪进行测量工作，必须依靠必要的辅助设备。
常用的辅助设备有三脚架、反射棱镜或反射片、管式罗盘、温度计、气压表、数据通信电缆、阳光滤色镜以及电池及充电器等。
1．三脚架：在测站上用于架设仪器。
2．反射棱镜或反射片：测量时立于测站点上，作为观测的照准目标。
棱镜可以安置在三脚架上也可以安置在棱镜脚架上。
反射棱镜有单棱镜、三棱镜、九棱镜等不同种类，棱镜数量不同，测程也不同，选用多棱镜可使测程达到较大的数值。
反射棱镜一般都有一个固定的棱镜常数，将它和不同的全站仪进行配套使用时，必须在全站仪中对棱镜的棱镜常数进行设置。
3．管式罗盘：供全站仪望远镜照准磁北方向，使用时，将其插入仪器提柄上的管式罗盘插口，松开指针的制动螺旋，旋转全站仪照准部，使罗盘指针平分指标线，此时望远镜即指向磁北方向。
4．温度计和气压表：用于仪器参数设置，测量时用温度计和气压表测定工作现场的温度和气压，并进行设置。
全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键，使全站仪处于角度测量模式,照准第一个目标A。
(2)设置A方向的水平度盘读数为0°00/00〃。
(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
(6)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。
如何进行水平角测量引言：在现代科技的推动下，测量技术得到了极大的发展。
而在各类测量中，水平角测量是一项非常重要的任务。
准确的水平角测量在建筑、工程和地理测绘等领域中起着至关重要的作用。
本文将探讨如何进行水平角测量，并进一步了解该技术在实际应用中的重要性。
一、水平角测量的原理水平角指的是物体或地理区域相对于地球表面水平面的角度。
水平角测量的原理基于水平仪和经矫仪的使用。
水平仪是一种用来检测物体表面是否平坦，即与地球表面的水平角度是否为0度的仪器。
经矫仪则是一种可以通过望远镜观测目标点在水平仪上的位置来测量水平角的仪器。
二、水平角测量的工具和步骤1. 工具准备：为了进行准确的水平角测量，我们需要准备以下工具：- 水平仪：用于确定目标物体的水平面；- 经矫仪：根据水平面和目标点之间的垂直距离，计算出水平角。
2. 测量步骤：- 步骤一：将水平仪放置在待测量的物体上，并确保其水平仪气泡完全位于中心位置。
这样可以保证测量过程中始终处于水平状态。
- 步骤二：通过望远镜观察经矫仪上的目标点。
望远镜应该保持平稳，以便获得清晰的观测图像。
将目标点调整到经矫仪的准心位置。
- 步骤三：通过经矫仪上的刻度盘读取水平角的度数。
确保读数变化时，望远镜依然稳固。
- 步骤四：在清零后，移动水平仪到下一个测量点，并进行相同的操作，以便测量多个位置的水平角。
三、水平角测量的应用1. 建筑领域水平角测量在建筑领域中起着至关重要的作用。
通过准确测量建筑物各个部位的水平角，可以确保建筑物的水平度和稳定性。
这对于大型建筑如高层建筑和桥梁来说尤为重要。
2. 工程领域在工程领域中，水平角测量可以帮助工程师确定土地的水平状况，并计划和设计出更加稳定和可靠的基础设施。
例如，在建设道路和铁路时，水平角测量可以确保线路的平坦度，以便提供更好的行车舒适性和安全性。
3. 地理测绘领域地理测绘领域也需要进行水平角测量。
通过测量地理区域的水平角，可以绘制出准确的地图，帮助人们进行导航，规划土地利用以及进行资源管理。
全站仪的工作原理及使用方法全站仪是一种用于测量地面上各种建筑物、道路、桥梁等工程中的高程、水平和方位的仪器。
它是现代测量工程中不可或缺的重要设备之一。
本文将从全站仪的工作原理和使用方法两个方面进行介绍。
一、全站仪的工作原理全站仪的工作原理主要基于光学原理和电子技术。
它主要由望远镜、测角装置、测距仪、数据处理系统和显示器等部分组成。
1. 望远镜：全站仪的望远镜是其最重要的部分之一。
它通过望远镜来观测测量点，并通过目镜和测角装置来测量水平角和垂直角。
2. 测角装置：全站仪的测角装置采用的是电子测角技术。
它通过内置的水平仪和垂直仪来自动测量和校正仪器的水平和垂直状态，保证测量的准确性。
3. 测距仪：全站仪的测距仪采用的是电子测距技术。
它通过发射红外线或激光束，测量仪器到目标点的距离。
测距仪还可以通过反射器进行测量，以提高测距的精度。
4. 数据处理系统：全站仪的数据处理系统用于处理和存储测量数据。
它可以将测量数据转化为数字信号，并通过无线通信或数据线传输到计算机或其他设备上进行进一步处理和分析。
5. 显示器：全站仪的显示器用于显示测量结果和仪器的工作状态。
通过显示器，用户可以直观地了解测量数据和仪器的运行情况。
二、全站仪的使用方法全站仪的使用方法相对复杂，需要经过专门的培训和实践才能熟练掌握。
以下是使用全站仪进行测量的一般步骤：1. 设置仪器：在使用全站仪之前，需要先设置仪器的基准点和仪器的初始位置。
基准点通常是已知坐标的固定点，而仪器的初始位置需要通过水平仪和垂直仪进行调整。
2. 观测测量点：将全站仪对准待测点，通过望远镜观测目标点，并使用测角装置测量水平角和垂直角。
在测量过程中，需要保证仪器的稳定和准确。
3. 测量距离：通过测距仪测量仪器到目标点的距离。
在测量距离时，需要选择合适的测距方式和测距精度，以确保测量结果的准确性。
4. 数据处理和分析：将测量数据通过数据处理系统传输到计算机或其他设备上进行处理和分析。
全站仪如何测坐标点全站仪是一种地质测量仪器，用于测量地面上的点的坐标，广泛应用于建筑、土木工程、矿山勘探等领域。
通过使用全站仪，我们可以实现高精度的测量，并获得准确的坐标信息。
下面将介绍全站仪如何测量坐标点的步骤和注意事项。
步骤一：设置与校准在进行测量之前，首先需要设置全站仪并进行校准。
设置全站仪时，需要确保它的水平平稳放置在固定的三脚架上。
然后，使用全站仪自带的调平装置将全站仪准确调平。
通过调整仪器的三条腿，使气泡在中间的刻度线上保持平衡。
接下来，进行全站仪的校准。
校准过程可以分为水平角校准和垂直角校准两个步骤。
水平角校准是为了确保仪器能够准确测量水平方向上的角度。
垂直角校准是为了确保仪器能够准确测量垂直方向上的角度。
步骤二：建立基准点在测量坐标点之前，需要先建立一个基准点。
基准点是一个已知坐标的点，可以作为后续测量的参考点。
基准点的坐标可以通过GPS或其他测量方法事先确定。
步骤三：测量目标点在第二步建立好基准点后，可以开始测量目标点的坐标了。
以下是具体步骤：1.使用全站仪的测距功能，将目标点视线准确对准。
2.通过观察全站仪上的显示屏或通过联机电脑查看测量结果。
全站仪会显示目标点与基准点之间的水平角度、垂直角度和斜距。
3.根据测量结果计算出目标点的坐标。
坐标计算可以根据不同的测量要求进行，通常使用的是三角测量法。
注意事项在使用全站仪测量坐标点时，需要注意以下事项：1.保持全站仪的稳定性。
在测量过程中，全站仪需要保持稳定且不受外部干扰影响，以获得准确的测量结果。
2.避免测量误差。
在测量过程中，应尽量减小人为误差。
比如，保持仪器与目标点之间的距离合适，避免仪器与目标点之间有遮挡物等。
3.注意观察环境因素。
在测量时，还需注意观察周围环境的变化，比如风力、温度等因素可能会对测量结果产生影响。
综上所述，使用全站仪测量坐标点需要进行仪器的设置与校准，建立基准点，以及准确测量目标点的步骤。
通过遵循正确的测量操作步骤和注意事项，可以获得高精度且可靠的坐标测量结果，为建筑、土木工程等领域的设计与施工提供准确数据支持。
全站仪坐标测量原理全站仪是一种用于测量地面上各种点位的工具，它可以通过测量角度和距离来确定点位的坐标。
全站仪坐标测量原理是指通过测量仪器本身的角度和距离信息，结合已知控制点的坐标，来计算出待测点的坐标。
本文将详细介绍全站仪坐标测量原理及其应用。
一、全站仪坐标测量原理全站仪坐标测量原理基于三角测量原理，通过测量仪器与待测点之间的水平角、垂直角和斜距来计算出待测点的空间坐标。
具体测量步骤如下：1. 建立测量控制网：在进行全站仪坐标测量前，需要建立一定数量的控制点，这些点的坐标要通过其他测量方法来确定，可以是GPS 测量、平面测量等。
2. 安装全站仪：将全站仪安装在一个已知坐标的控制点上，并进行准确的水平和垂直调整，使测量仪器与水平面和垂直面保持正交。
3. 观测测量点：将全站仪对准待测点，并通过观测目标和测距仪测量出与待测点的水平角、垂直角和斜距。
4. 数据处理：将观测到的角度和距离数据输入计算机或数据处理软件中，结合已知控制点的坐标，通过三角函数计算出待测点的坐标。
全站仪坐标测量原理广泛应用于土木工程、建筑测量、道路工程、矿山测量等领域。
它可以实现对地面上各种点位的精确测量和定位，为工程建设提供准确的空间坐标数据。
1. 建筑测量：在建筑施工中，需要准确测量标高、平面位置等信息。
全站仪可以通过测量楼顶、地基等控制点的坐标，来确定建筑物的各个点位的空间坐标，为施工提供准确的参考数据。
2. 道路工程：在道路工程中，需要测量道路中心线、桥梁位置等信息。
全站仪可以通过测量控制点的坐标，结合水平角、垂直角和斜距的测量结果，来确定道路各个点位的空间坐标，为道路设计和施工提供准确的数据。
3. 矿山测量：在矿山勘探和开采中，需要测量矿区边界、矿石堆放位置等信息。
全站仪可以通过测量控制点的坐标，来确定矿区各个点位的空间坐标，为矿山勘探和开采提供准确的定位数据。
4. 土木工程：在土木工程中，需要测量地面形状、坡度等信息。
全站仪⼋⼤测量⽅法1、⾼程测量1、仪器任意置点，但所选点位要求能和已知⾼程点通视。
2、⽤仪器照准已知⾼程点，测出V的值，并算出W的值。
（此时与仪器⾼程测定有关的常数如测站点⾼程，仪器⾼，棱镜⾼均为任⼀值，施测前不必设定。
）3、将仪器测站点⾼程重新设定为W，仪器⾼和棱镜⾼设为0即可。
4、照准待测点测出其⾼程。
2、⽔平⾓测量1、按⾓度测量键，使全站仪处于⾓度测量模式，照准第⼀个⽬标。
2、设置A⽅向的⽔平度盘度数为0°00´00'。
3、照准第⼆个⽬标B，此时显⽰的⽔平度盘度数即为两⽅向的⽔平夹⾓。
4、⽤于测量⽔平⾓的仪器，必须具备⼀个能置于⽔平位置⽔平度盘，且⽔平度盘的中⼼位于⽔平⾓顶点的铅垂线上。
3、坐标测量1、设定测站点的三维坐标。
2、设定后视点的坐标或设定后视⽅向的⽔平度盘读数为其⽅位⾓。
当设定后视点的坐标时，全站仪会⾃动计算后视⽅向的⽅位⾓，并设定后视⽅向的⽔平度盘读数为其⽅位⾓。
3、设置棱镜常数。
4、设置⼤⽓改正值或⽓温、⽓压值。
5、量仪器⾼、棱镜⾼并输⼊全站仪。
6、照准⽬标棱镜，按坐标测量键，全站仪开始测距并计算显⽰测点的三维坐标。
4、后交会测量全站仪安置在某⼀待定点上，通过对两个以上的已知点处棱镜进⾏观测，并输⼊各已知点三维坐标及仪器⾼和棱镜⾼后，全站仪即可显⽰待定点的三维坐标。
5、放样测量1、将要测设的⾓度和边长（或坐标值）输⼊全站仪。
2、在放样过程中仪器显⽰⾓度和边长的实测值与放样值之差，根据显⽰的偏离值及符号调整棱镜位置，直⾄偏离值为零，此时棱镜所处位置即为要测设的点位。
4、有的电⼦全站仪还可通过图形显⽰棱镜上下左右前后的移动⽅向。
6、悬⾼测量1、要测量某些不能设置反射棱镜⽬标（⾼压电线、桥梁桁架）的⾼度时，可在⽬标正上⽅或正下⽅处安置棱镜，输⼊棱镜⾼V。
2、瞄准棱镜并观测后，在瞄准⽬标，仪器即可显⽰⽬标的⾼度H。
7、对边测量如图：分别瞄准两个⽬标点处的棱镜并观测后，仪器即可显⽰出两个棱镜之间平距(dHD)、斜距(dSD)、⾼差(dVD)。
全站仪放样坐标角度距离的详细步骤放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值-放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。
其中：dH：目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
箭头的含义←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
