范例-绝缘电阻测试记录

电气绝缘电阻测试记录文本测试日期：YYYY年MM月DD日
测试设备：XXXX型号
测试员：XXX
测试对象：
设备名称：XXX
设备型号：XXX
设备编号：XXX
测试参数设置：
测试电压：XXXV
测试时间：XXXs
测试范围：XXXMΩ
测试结果：
测试开始时间：HH:MM:SS
测试结束时间：HH:MM:SS
测试数据记录：
测试编号测试时间测试电压(V)测试数值(MΩ)结果
---------------------------------------------------
1.HH:MM:SSXXXXXX通过
2.HH:MM:SSXXXXXX通过
3.HH:MM:SSXXXXXX通过
4.HH:MM:SSXXXXXX未通过
备注：XXX（如有特殊情况
测试结论：
根据上述测试结果，设备的电气绝缘电阻符合/不符合要求。

经过测试，绝缘电阻正常/存在问题，可能存在绝缘老化、漏电等安全隐患。

建议进行进一步的绝缘测试和维修工作。

测试员签字：_____________________
日期：YYYY年MM月DD日
审核人签字：_____________________
日期：YYYY年MM月DD日
以上是一份电气绝缘电阻测试记录的文本，记录了测试的基本信息、设备信息、测试参数设置、测试结果等内容。

通过对电气绝缘电阻的测试记录，可以及时评估设备的绝缘状态，确保设备的安全使用。

电梯绝缘电阻测试记录范例一、引言电梯绝缘电阻测试是保证电梯安全运行的重要环节之一。

通过对电梯绝缘电阻进行测试，可以检测电梯是否存在漏电现象，以及绝缘性能是否达到标准要求。

本文将以电梯绝缘电阻测试记录范例为标题，介绍一份典型的测试记录范例。

二、测试对象被测试电梯型号：ABC-123安装地点：某高层住宅楼测试日期：2021年1月1日三、测试仪器测试仪器型号：XYZ-456测试仪器准确度：±5%四、测试过程1. 测试前准备：(1) 确保测试仪器已校准，并处于正常工作状态；(2) 关闭电梯总电源，断开电源线；(3) 移除电梯控制柜盖板，暴露电梯控制线路。

2. 连接测试仪器：(1) 将测试仪器的电源线连接到电梯控制柜的电源输入端；(2) 将测试仪器的测试线分别连接到电梯控制柜的绝缘电阻测试端子和地线。

3. 进行测试：(1) 打开测试仪器的电源，启动测试程序；(2) 测试仪器将自动对电梯绝缘电阻进行测试，并显示测试结果；(3) 记录测试结果。

4. 测试结果：(1) 测试结果显示：绝缘电阻为100MΩ；(2) 测试结果判定：绝缘电阻合格。

五、测试结论根据本次测试结果，电梯绝缘电阻测试合格，绝缘电阻达到标准要求。

电梯可以正常投入使用。

六、测试人员测试人员：张三测试日期：2021年1月1日七、备注备注：本次测试仅针对电梯绝缘电阻进行，未对其他电梯安全性能进行测试。

八、总结通过对电梯绝缘电阻进行测试，可以及时发现电梯存在的绝缘故障，确保电梯安全运行。

同时，定期进行绝缘电阻测试也是电梯维保的一项重要工作。

本文以电梯绝缘电阻测试记录范例为标题，详细介绍了一份典型的测试记录，希望对电梯绝缘电阻测试工作有所帮助。

绝缘电阻测试记录绝缘电阻测试是一种用于评估电气设备或电线电缆绝缘性能的测试方法。

它旨在检测设备或电线电缆在正常操作条件下是否会发生绝缘故障，以及故障可能的原因。

绝缘电阻测试记录是测试的关键部分，它记录了测试的目的、步骤、结果和结论，以及可能的改进建议。

下面是一个绝缘电阻测试记录的示例。

测试项目：电气设备绝缘电阻测试测试日期：2024年1月1日测试地点：XXX工厂测试仪器：绝缘电阻测试仪测试目的：评估设备的绝缘性能，检测可能存在的绝缘故障和隐患，以提供改进建议。

测试步骤：1.准备工作：检查测试仪器是否正常工作，确保安全措施已经采取。

2.测试前准备：断开电气设备与电源的连接，确保设备已经处于关机状态。

3.测试连接：将测试仪器的正极与设备的绝缘引线连接，将测试仪器的负极与设备的接地线连接。

4.设置测试参数：根据设备的额定电压和预期的测试结果，设置测试仪器的电压和时间参数。

5.进行测试：按下测试仪器上的测试按钮，开始测试。

6.记录测试结果：记录测试仪器显示的绝缘电阻数值，并记录测试的时间。

7.结束测试：断开测试仪器与设备的连接，关闭测试仪器。

测试结果：1.设备名称：XXX设备2.设备额定电压：220V3.测试电压：500V4.测试结果：绝缘电阻数值为10MΩ，测试时间为1分钟。

结论：根据测试结果，XXX设备的绝缘电阻值达到预期标准，表明设备的绝缘性能良好。

建议：1.定期进行绝缘电阻测试，以确保设备的绝缘性能保持在良好状态。

2.如发现绝缘电阻值下降或异常，应及时进行维修或更换绝缘材料。

3.增加设备的绝缘电阻测试频率，特别是在高温或湿度环境下。

4.提供员工培训，加强绝缘电阻测试的重要性和操作规程的理解。

备注：本次测试记录仅适用于当前测试设备，如有其他设备需要测试，请另行记录。

经测试人员确认：姓名：XXX职务：XXX签名：______________________。

线路绝缘电阻测试记录线路绝缘电阻测试是电力系统中一项重要的安全测试。

它主要用于检测线路上的绝缘性能，确保线路正常运行，避免电压泄漏和电流漏耗，防止发生火灾和电击事故。

在进行绝缘电阻测试时，需要记录测试数据以备后续分析和参考。

下面是一份线路绝缘电阻测试记录的示例：1.测试地点：XXX变电站2.测试日期：2024年3月15日3.测试人员：张工、李工4.测试设备：绝缘电阻测试仪、绝缘手套、安全帽、安全鞋等个人防护装备5.测试对象：500kV高压输电线路，具体测试位置为XXX塔杆至XXX 塔杆6.测试准备：-将绝缘电阻测试仪连接至线路所在塔杆的电气接地端-测试前确认测试仪器的电源已接好，并处于正常工作状态-塔杆附近的草地上设置测试区域，并清除上面的杂物和碎石7.测试步骤：7.1.测试前，确保测试地点附近没有其他人员进入，并安排杆塔附近的维护人员协助保持安全距离7.2.将绝缘手套、安全帽等个人防护装备穿戴好，确保测试人员安全7.3.将测试仪的测试棒头部与线路绝缘子杆塔上的绝缘子接触，确保良好的接触性能7.4.打开测试仪的电源，同时按照设备说明书中的操作指南进行测试7.5.记录测试仪器显示的测试数值，包括测试开始时间、测试结束时间、测试所用时间、测试点编号等7.6.将测试仪的测试棒移动到下一个测试点上，重复步骤7.3至7.5，直到测试完所需的全线测试点8.测试结果：测试过程中记录的测试数值如下表所示：测试点编号，测试时间，测试数值(MΩ---------，-----------，------------1，09:00-09:10，12，09:10-09:20，9.3，09:20-09:30，10.4，09:30-09:40，15，09:40-09:50，9....，...，..n，...，..9.测试结论：经测试，线路绝缘电阻平均值为9.8MΩ，均在正常范围内。

线路绝缘性能良好，符合安全要求。

10.测试记录：-测试过程中无异常情况发生，测试设备运行稳定-测试人员按要求佩戴个人防护装备并遵守安全操作规程-测试结束后，将测试仪器进行了清洁和维护，并妥善存放测试人员签名：日期：2024年3月15日监督人员签名：日期：2024年3月15日以上是一份线路绝缘电阻测试记录的示例，实际记录内容可根据具体情况进行调整和补充。

1.绝缘电阻测试记录怎么填写绝缘电阻测试记录工程名称 **公寓分项工程名称施工单位 **电梯工程有限公司专业工长 ** 项目经理陈**分包单位 / 分包项目经理 / 施工班长 ***建设单位监理单位单元层次设备名称电梯绝缘电阻︹MΩ︺ A-B 210 220B-C 200 205C-A 205 207A-O 350 150 355B-O 360 160 363C-O 355 360 10 8A-地 421 425A-PE 405 155 410B-地 430 425B-PE 420 180 425C-地 422 420C-PE 400 415 12 7O-PE 0测试结论：经测试：线路绝缘良好，符合设计要求和《建筑电气工程施工质量验收规范》（GB50310-2002）规定。

测试人：高** 单位工程专业技术负责人：韩** 年月日监理单位验收意见：专业监理工程师：年月日2.绝缘电阻测试记录如何填写绝缘电阻测试记录表：绝缘电阻测试记录一般会写上以下几个重要信息： 1、测试设备：XX型号绝缘电阻表。

2、测试条件：XX VDC电压（一般工厂工程都用500VDC测试）。

3、测试位置：写出或标出您两测试探针打的位置（一般是一针打绝缘部分，一针打在导电部分；也有的是一针打接电源端子，一针打金属外壳）。

3.绝缘电阻检测记录绝缘电阻测试记录上面的上面单位工程分项项目经理什么的就不必说了吧线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等绝缘电阻：A、B、C表示三相电A相B相C相如果是单相的 A-C、A-B什么的就不用填 N是零线 PE是接地保护线如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1~3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了一般零线与地线都是从同一个接地点引出的，正常情况下他们之间的电阻值应该为0，但有特殊情况，所有把开关拉开，这样零对地电阻应该要很大，否则说明没有正常正确安装接地线，表格中所填应该是特殊情况下的阻值（本人也不是很确定），所以应该填大阻值。

绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
共页第页
质控（电）表4.3.4－2
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页。

绝缘电阻测试是一项关键的电气检测活动，旨在评估电气设备或系统中的绝缘性能。

该测试主要用于检测设备之间或设备与地之间的电气绝缘是否良好，以确保电气系统的安全运行。

在进行绝缘电阻测试时，通常需要记录详细的信息，以便后续分析和跟踪。

以下是一份绝缘电阻测试记录的示例，其中包括测试日期、测试仪器、测试对象、环境条件以及测试结果等内容。

## 绝缘电阻测试记录### 1. 项目信息：- **测试日期：** [填写测试日期]- **测试地点：** [填写测试地点]- **测试人员：** [填写测试人员姓名]- **测试仪器：** [填写使用的测试仪器型号和编号]### 2. 测试对象信息：- **设备名称/编号：** [填写被测试设备的名称或编号]- **设备类型：** [填写设备类型，如电动机、电缆、开关设备等]- **额定电压：** [填写设备的额定电压]- **生产厂家：** [填写设备的生产厂家]- **安装日期：** [填写设备的安装日期]### 3. 测试环境条件：- **温度：** [填写测试时的环境温度，单位摄氏度]- **湿度：** [填写测试时的相对湿度，单位%]- **大气压力：** [填写测试时的大气压力，单位帕斯卡]### 4. 测试参数：- **测试电压：** [填写使用的测试电压，单位伏特]- **测试时间：** [填写测试的持续时间，单位秒]- **测试范围：** [填写测试仪器的测试范围]### 5. 测试步骤：1. **准备工作：** 确保被测试设备处于安全状态，清除任何可能导致测试不准确的污物或污垢。

2. **连接测试仪器：** 将测试仪器的测试引线正确连接到被测试设备的绝缘部分。

3. **设置测试参数：** 设置测试电压和测试时间等参数。

4. **进行测试：** 启动测试仪器，记录测试过程中的任何异常情况。

5. **测试完成：** 在测试结束后，断开测试仪器并确保设备恢复正常运行状态。

绝缘电阻测试记录填写范本1. 测试概述本文档旨在提供绝缘电阻测试记录的填写范本。

绝缘电阻测试是一种用于测量电气设备或电路的绝缘性能的测试方法。

记录填写范本可以帮助测试人员规范记录过程，确保测试结果的准确性和可靠性。

2. 测试对象信息测试日期测试设备测试人员测试地点电路/设备执行人员测试起始时间测试结束时间3. 测试步骤3.1 准备工作在进行绝缘电阻测试之前，需要进行以下准备工作：•确保测试设备处于正常工作状态，仪器仪表校准合格；•确保测试设备与电源之间的连接正确可靠；•检查被测试设备或电路是否适合进行绝缘电阻测试。

3.2 测试操作1.将测试仪器设置到绝缘电阻测试模式，并确保参数设定正确；2.将测试设备的电源关闭，并确保设备或电路处于完全断电状态；3.将测试仪器的两个测试引线连接至被测试设备或电路的绝缘部分，并确保连接牢固；4.打开被测试设备或电路的电源，开始测试电阻，并记录测试仪器显示的读数。

3.3 测试结束测试结束后，执行以下操作：1.关闭被测试设备或电路的电源，并断开与测试仪器的连接；2.关闭测试仪器，并存储测试数据；3.对测试仪器和测试设备进行必要的清理和维护。

4. 测试结果记录绝缘电阻测试结果以数值形式进行记录。

记录显示应包括测试日期、测试设备、测试人员、测试起始时间、测试结束时间以及测试结果等信息。

以下为测试结果示例：测试日期测试设备测试人员测试起始时间测试结束时间测试结果（MΩ）2022-01-01设备A 张三09:00 09:30 502022-01-02电路B 李四14:00 14:30 1002022-01-03设备C 王五11:00 11:30 805. 结论绝缘电阻测试记录填写范本可帮助测试人员规范记录过程，确保测试结果的准确性和可靠性。

测试人员在执行绝缘电阻测试时，应严格按照测试步骤进行操作，并将测试结果准确记录。

测试记录的规范化和准确性对于评估设备或电路的绝缘性能至关重要。

电气绝缘电阻测试记录日期：xxxx年xx月xx日测试人员：xxx一、测试对象及测试要求测试对象：设备A测试要求：根据标准规范，测试设备A的绝缘电阻，以判断其电气绝缘状况是否符合安全要求。

二、测试设备1.数字绝缘电阻测试仪2.电源线3.测试夹具三、测试步骤1.准备工作a.将测试夹具与设备A正确连接，并确保连接牢固。

b.将数字绝缘电阻测试仪的电源线接通电源，并确保其工作正常。

2.设备准备a.将设备A的电源线插入电源插座，确保设备处于工作状态。

b.关闭设备A的所有开关和按钮。

3.测试操作a.将数字绝缘电阻测试仪的测试线分别与设备A的待测部分的正极和负极相连接。

b.打开数字绝缘电阻测试仪，调整测试电源的电压至合适的范围。

c.选择测试模式，根据设备A的绝缘特性选择合适的电压范围和测量时间。

d.按下测试按钮，进行绝缘电阻测试。

4.测试结果a.测试仪器上显示的测试结果为设备A的绝缘电阻值。

b.记录测试结果，并与标准规范进行对比。

c.若测试结果与标准规范相符，则设备A的电气绝缘状况符合要求；若测试结果不符合标准规范，则设备A的电气绝缘状况存在问题。

五、测试结果根据标准规范，设备A的绝缘电阻测试结果如下：1.测试项：A部分绝缘电阻测量测试结果：10MΩ标准规范要求：大于5MΩ结论：设备A的A部分的绝缘电阻符合要求。

2.测试项：B部分绝缘电阻测量测试结果：8MΩ标准规范要求：大于3MΩ结论：设备A的B部分的绝缘电阻符合要求。

3.测试项：C部分绝缘电阻测量测试结果：2MΩ标准规范要求：大于1MΩ结论：设备A的C部分的绝缘电阻符合要求。

六、测试结论和建议根据以上测试结果，设备A的绝缘电阻测试结果均符合标准规范的要求，说明设备A的电气绝缘状况良好，可以正常使用。

建议定期进行绝缘电阻测试，以确保设备A的电气安全性。

另外，在操作过程中要注意测试仪器的正确使用，保证测试结果的准确性。

以上为设备A的电气绝缘电阻测试记录。

绝缘电阻测试记录表C9.4 绝缘电阻测试记录编号。

工程名称。

计量单位。

仪表型号。

测试项目：绝缘电阻测量实物：电动机/工具相间MΩ（兆欧）相对零 L1-NL2-NL3-N相对地 L1-PE L2-PE L3-PE N-PE施工单位。

测试日期。

天气情况。

测试人员。

签字。

项目用电负责人。

项目专职安全员。

说明。

1.电动机的绝缘电阻值不得小于0.5MΩ。

Ⅰ类工具的绝缘电阻值不得小于2MΩ；Ⅱ类工具的绝缘电阻值不得小于7MΩ；Ⅲ类工具的绝缘电阻值不得小于1MΩ。

2.施工现场移动用具及手持电动工具应每月检测一次。

测试合格后贴上标签，方可使用。

3.表中L1代表第一相，L2代表第二相，L3代表第三相，N代表零线（中性线），PE代表保护接零线。

创优目标管理图方针目标目标分解对策措施执行者完成日期协作者检查者质量全优根据设计图纸，按照施工规范建造机场优质工程确保工期。

成立分项工程，一次验收合格率QC小组进行质量攻关。

各检查工程师监察QC小组及其组员。

项目经理、技术主管工程师、QC队长、质量员、领工员、班组长。

完成前项目专职安全员、质量员。

分部工程优良率90%。

主要解决如何提高管理水平，确保优质安全以及提高经济和社会效益。

执行分级复核制，责任明确，记录完全，严格控制关键桩点，定位准确，前后穿线闭合。

技术检验评定员、测量技术班、组长、人员、领工员、QC队长。

完成前技术主管工程师、质量员、领工员、班组长。

建筑结构尺寸准确。

认真阅读设计文件和图纸，正确理解设计意图，按图施工，确保各项工程的基础处理，技术指标满足设计要求。

严格工序控制，绘制工序流程图并制定相应对策措施，项目经理、技术主管工程师、领工员、班组长。

完成前项目专职安全员、质量员、领工员、班组长。

安全生产成为零事故工地。

杜绝重大、大质量事故。

内测量组作好工程实验，用科学的方法保证质量。

监理工程师、QC队长、技术主管工程师、试验员。

完成前项目专职安全员、领工员、班组长。

电气绝缘电阻测试记录
注:1、每月实测一次，并填写该表格；2、电缆相间的绝缘电阻值不应小于0.5 MΩ。

电气接地电阻测试记录
注: 1、每月实测一次，并填写该表格；2、√位置应如实填写。

注：1、总配房或箱内漏保额定漏电动作时间与额定漏电动作电流的乘积不应大于30mA.Ｓ；
开关箱内漏保额定漏电动作时间不应大于0.1s,额定漏电动作电流不应大于30 mA;
使用于潮湿或有腐蚀介质场所漏保额定漏电动作电流不应大于15mA。

2、漏电保护器测试按照说明书要求进行，一般情况下测试每月至少一次；。

绝缘电阻测试记录（一）质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页。

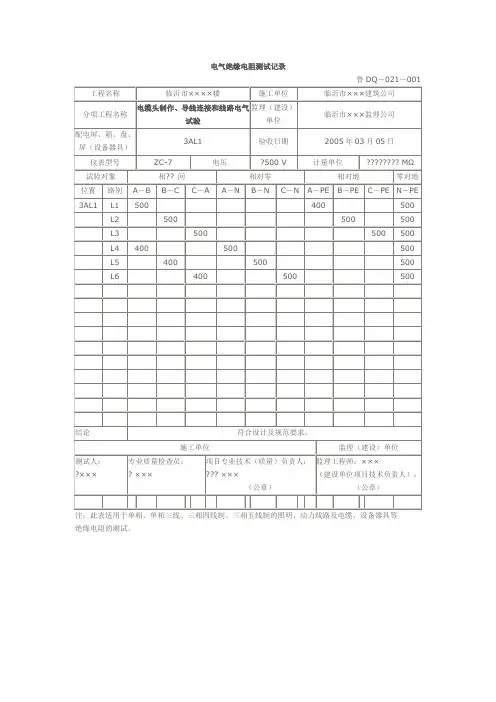

绝缘电阻测试填写范例第一部分填写范例模版表C.4.4.27-2电气绝缘电阻测试记录编号：0705C301 工程名称XX发区图书馆分部(分项)工程建筑电气分部施工单位X×建设有限公司仪表型号ZC-7工作电压500V 计量单位MQ测试日期xX年×月×日气象、气温晴 30 ℃层段、设备线路、名称测试内容2AL3-1五层2AL3-1五层2AL3-1五层2AL3-1五层2AL3-1五层2AL3-1五层绝缘电阻相间A 一B 400 500B-C 500 400C 一 A 400 400相对零A 一 E 400 400B 一 E 500 400C 一 E 500 400相地对A 一 E 400 500B 一 E 500 500C 一 E 500 400零对地N 一 E 500 400 400 300 500 500结论：经测试，线路绝缘良好，符合设计要求和《建筑电气工程施工质量验收规范》GB50303—2015的规定XX年×月×日会签栏监理(建设)目解(签章) 施工师目部(签章) X年×月×日专业技术负责人专业质检员专业施工员测试人第二部分填写详解一、为什么要进行绝缘电阻测试？1、进行绝缘测试，主要原因是为了确保公共安全和个人安全。

通过断开的载流导线、接地导体和待接地导线中执行绝缘测试，能够消除因为短路而引发的火灾。

无论是电气材料还是设备，都需要根据相应的国家标准要求进行绝缘预防性试验，以检验生产的电气设备和材料质量，确保满足安全。

2、电气绝缘电阻测试记录如何填写？（1）填写建筑电气绝缘电阻测试记录这张表格的时候，很多人不知道怎么填写，不知层段、设备、线路以及名称要怎么填写，从哪里找寻信息？（2）填写绝缘电阻测试的时候，为什么A-B、B-C、C-A、不填写数值，在测试回路WL1绝缘电阻的时候A-N 、A-E、N-E 为什么这三个数值填写，其他不用填写？（3）在测试WL2绝缘电阻的时候B-N、B-E 、N-E 为什么又这三个数值填写，其他不用填写？（4）填写的数值有什么要求？最低是多少？接下来让我们解析一下这份表格的填写。
