光电传感器及光电池的应用

光电式传感器原理与应用光电效应与光电器件一、光电效应光电效应可以分为以下三种类型：(1)外光电效应(2)光电导效应(3)光生伏特效应.(1)外光电效应在光的作用下，物体内的电子逸出物体表面，向外发射的现象叫外光电效应。

只有当光子能量大于逸出功时，即时，才有电子发射出来，即有光电效应，当光子的能量等于逸出功时，即时，逸出的电子初速度为0，此时光子的频率为该物质产生外光电效应的最低频率，称为红限频率。

利用外光电效应制成的光电器件有真空光电管、充气光电管和光电倍增管。

(2)光电导效应.在光的作用下，电子吸收光子能量从键合状态过渡到自由状态，引起物体电阻率的变化，这种现象称为光电导效应。

.由于这里没有电子自物体向外发射，仅改变物体内部的电阻或电导，有时也称为内光电效应。

与外光电效应一样，要产生光电导效应，也要受到红限频率限制。

利用光电导效应可制成半导体光敏电阻。

(3)光生伏特效应.在光的作用下，能够使物体内部产生一定方向的电动势的现象叫光生伏特效应。

.利用光生伏特效应制成的光电器件有光敏二极管、光敏三极管和光电池等。

二、光电器件的特性(1)光电流光敏元件的两端加一定偏置电压后，在某种光源的特定照度下产生或增加的电流称为光电流。

(2)暗电流光敏元件在无光照时，两端加电压后产生的电流称为暗电流。

(3)光照特性当光敏元件加一定电压时，光电流I与光敏元件上光照度E之间的关系，称为光照特性。

一般可表示为。

(4)光谱特性.当光敏元件加一定电压时，如果照射在光敏元件上的是一单色光，当入射光功率不变时，光电流随入射光波长变化而变化的关系，称为光谱特性。

.光谱特性对选择光电器件和光源有重要意义，当光电器件的光谱特性与光源的光谱分布协调一致时，光电传感器的性能较好，效率也高。

在检测中，应选择最大灵敏度在需要测量的光谱范围内的光敏元件，才有可能获得最高灵敏度。

(5)伏安特性在一定照度下，光电流I与光敏元件两端的电压U的关系称为伏安特性。

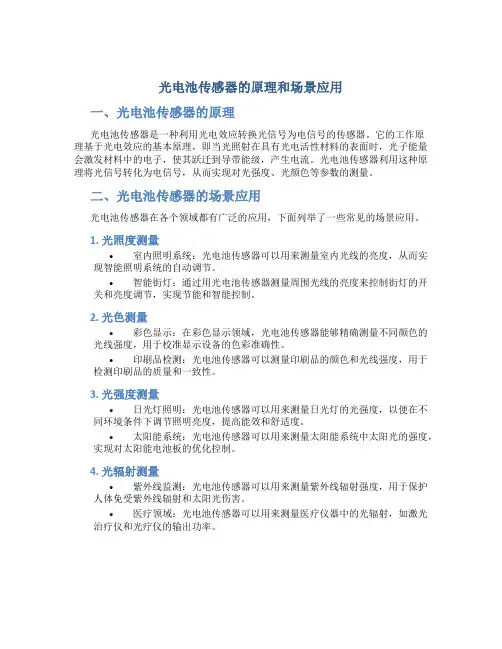

光电池传感器的原理和场景应用一、光电池传感器的原理光电池传感器是一种利用光电效应转换光信号为电信号的传感器。

它的工作原理基于光电效应的基本原理，即当光照射在具有光电活性材料的表面时，光子能量会激发材料中的电子，使其跃迁到导带能级，产生电流。

光电池传感器利用这种原理将光信号转化为电信号，从而实现对光强度、光颜色等参数的测量。

二、光电池传感器的场景应用光电池传感器在各个领域都有广泛的应用，下面列举了一些常见的场景应用。

1. 光照度测量•室内照明系统：光电池传感器可以用来测量室内光线的亮度，从而实现智能照明系统的自动调节。

•智能街灯：通过用光电池传感器测量周围光线的亮度来控制街灯的开关和亮度调节，实现节能和智能控制。

2. 光色测量•彩色显示：在彩色显示领域，光电池传感器能够精确测量不同颜色的光线强度，用于校准显示设备的色彩准确性。

•印刷品检测：光电池传感器可以测量印刷品的颜色和光线强度，用于检测印刷品的质量和一致性。

3. 光强度测量•日光灯照明：光电池传感器可以用来测量日光灯的光强度，以便在不同环境条件下调节照明亮度，提高能效和舒适度。

•太阳能系统：光电池传感器可以用来测量太阳能系统中太阳光的强度，实现对太阳能电池板的优化控制。

4. 光辐射测量•紫外线监测：光电池传感器可以用来测量紫外线辐射强度，用于保护人体免受紫外线辐射和太阳光伤害。

•医疗领域：光电池传感器可以用来测量医疗仪器中的光辐射，如激光治疗仪和光疗仪的输出功率。

三、总结光电池传感器通过利用光电效应将光信号转换为电信号，实现对光强度、光颜色、光辐射等参数的测量。

在光照度测量、光色测量、光强度测量和光辐射测量等场景中有广泛的应用。

随着科技的不断发展，光电池传感器将在更多领域得到应用，并且不断提高其测量精度和稳定性，为人们创造更加安全、舒适和高效的生活环境。

光电传感器应用光电传感器是一种小型电子设备，它可以检测出其接收到的光强的变化。

早期的用来检测物体有无的光电传感器是一种小的金属圆柱形设备，发射器带一个校准镜头，将光聚焦射向接收器，接收器出电缆将这套装置接到一个真空管放大器上。

在金属圆筒内有一个小的白炽灯做为光源。

这些小而坚固的白炽灯传感器就是今天光电传感器的雏形。

LED（发光二极管）发光二极管最早出现在19世纪60年代，现在我们可以经常在电气和电子设备上看到这些二极管做为指示灯来用。

LED就是一种半导体元件，其电气性能与普通二极管相同，不同之处在于当给LED通电流时，它会发光。

由于LED是固态的，所以它能延长传感器的使用寿命。

因而使用LED的光电传感器能被做得更小，且比白炽灯传感器更可靠。

不象白炽灯那样，LED抗震动抗冲击，并且没有灯丝。

另外，LED所发出的光能只相当于同尺寸白炽灯所产生光能的一部分。

（激光二极管除外，它与普通LED的原理相同，但能产生几倍的光能，并能达到更远的检测距离）。

LED能发射人眼看不到的红外光，也能发射可见的绿光、黄光、红光、蓝光、蓝绿光或白光。

经调制的LED传感器1970年，人们发现LED还有一个比寿命长更好的优点，就是它能够以非常快的速度来开关，开关速度可达到KHz。

将接收器的放大器调制到发射器的调制频率，那么它就只能对以此频率振动的光信号进行放大。

我们可以将光波的调制比喻成无线电波的传送和接收。

将收音机调到某台，就可以忽略其他的无线电波信号。

经过调制的LED发射器就类似于无线电波发射器，其接收器就相当于收音机。

人们常常有一个误解：认为由于红外光LED发出的红外光是看不到的，那么红外光的能量肯定会很强。

经过调制的光电传感器的能量的大小与LED光波的波长无太大关系。

一个LED发出的光能很少，经过调制才将其变得能量很高。

一个未经调制的传感器只有通过使用长焦距镜头的机械屏蔽手段，使接收器只能接收到发射器发出的光，才能使其能量变得很高。

光电池的原理和应用原理光电池是一种利用光能直接转化为电能的器件，它基于光电效应的原理。

光电效应是指当光照射到特定材料表面时，材料中的电子会受到光的能量激发，并通过电子运动产生电流。

光电池由多个光电效应材料组成，其中最常用的是硅（Si）材料。

光电池的核心部分是P-N结，即由P型和N型半导体材料构成的结。

当光照射到P-N结上时，光子的能量被吸收，并将电子从P型材料移动到N型材料。

这个过程会形成一个电势差，即产生一个电压。

当将一个外部负载连接到P-N结上时，电压就会推动电子在回路中产生电流，实现光能转化为电能。

应用1. 太阳能光电池太阳能光电池是光电池的一种常见应用。

它们通常采用硅材料作为基底，使用P-N结构来转换太阳光的能量为电能。

太阳能光电池广泛应用于太阳能发电系统中，可以为家庭、企业和城市供电。

此外，太阳能光电池还可以用于太阳能路灯、太阳能电池板和太阳能充电器等设备。

2. 光电传感器光电池的另一个重要应用是用于制造光电传感器。

光电传感器是一种能够测量光的存在、强度和其他属性的设备。

光电池在光电传感器中起到接收光信号并转换为电信号的作用。

光电传感器广泛应用于自动化控制、安防监控、医疗仪器、光学测量以及光通信等各个领域。

3. 光伏发电系统光伏发电系统是利用光电池将太阳能转化为电能的装置。

光伏发电系统包括光电池组件、逆变器和电网等组成部分。

光电池组件负责将太阳光的能量转化为电能，逆变器则将直流电转换为交流电，并使其符合电网要求。

光伏发电系统在可再生能源领域具有巨大应用前景，可以减少对化石燃料的需求，降低能源消耗和环境污染。

4. 光电子学光电子学是光电池的另一项应用领域，它研究光与电子之间的相互作用，并开发利用光电池的新技术和新材料。

光电子学应用于光通信、光计算和光学传感等领域，推动了信息技术和通信技术的发展。

总结光电池利用光电效应将光能转化为电能，其原理简单而有效。

光电池的应用包括太阳能光电池、光电传感器、光伏发电系统和光电子学等领域。

传感器的种类及应用随着科技的不断进步，传感器的应用越来越广泛。

传感器是将物理量、化学量等转化为电信号输出的一种装置，广泛应用于工业、农业、医疗、交通等各个领域。

本文将介绍几种常见的传感器及其应用。

一、温度传感器温度传感器是测量温度的一种传感器。

根据测量原理，可以分为接触式和非接触式两种。

接触式温度传感器需要与被测物体接触，如热电偶、热敏电阻等；而非接触式温度传感器则不需要接触被测物体，如红外线温度传感器。

温度传感器在工业、农业、医疗等领域应用广泛，如炉温测量、农业温室控制、体温测量等。

二、压力传感器压力传感器是测量压力的一种传感器。

根据测量原理，可以分为电阻式、电容式、压电式等多种类型。

压力传感器在工业、交通、医疗等领域应用广泛，如汽车轮胎压力检测、机械压力测量、血压测量等。

三、光电传感器光电传感器是利用光电效应测量光线强度的一种传感器。

根据测量原理，可以分为光电二极管、光敏电阻、光电池等多种类型。

光电传感器在工业、医疗、交通等领域应用广泛，如光电开关、夜视仪、医疗光疗等。

四、电流传感器电流传感器是测量电流的一种传感器。

根据测量原理，可以分为磁致伸缩、磁阻式、霍尔效应等多种类型。

电流传感器在工业、交通、医疗等领域应用广泛，如电力监测、电动汽车控制、医疗设备电流测量等。

五、气体传感器气体传感器是测量气体浓度的一种传感器。

根据测量原理，可以分为化学式、物理式、电化学式等多种类型。

气体传感器在环保、工业、医疗等领域应用广泛，如空气质量监测、工业气体检测、医疗氧气浓度测量等。

以上仅是常见的几种传感器及其应用，随着科技的不断发展，传感器的种类和应用将会越来越广泛。

传感器的应用不仅可以提高工作效率，还可以保障人民生命安全，促进社会进步。

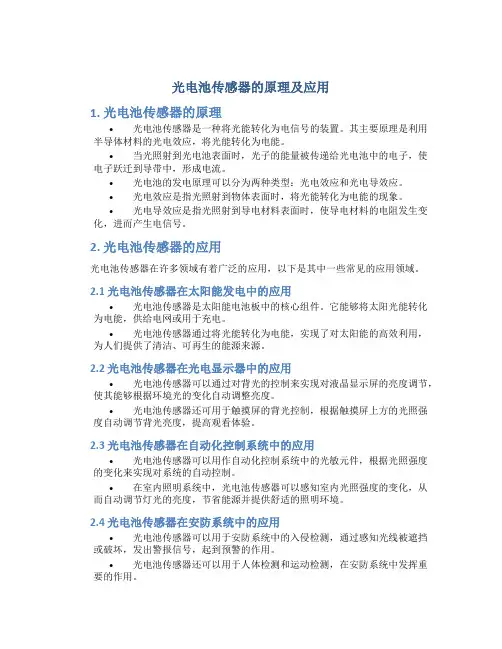

光电池传感器的原理及应用1. 光电池传感器的原理•光电池传感器是一种将光能转化为电信号的装置。

其主要原理是利用半导体材料的光电效应，将光能转化为电能。

•当光照射到光电池表面时，光子的能量被传递给光电池中的电子，使电子跃迁到导带中，形成电流。

•光电池的发电原理可以分为两种类型：光电效应和光电导效应。

•光电效应是指光照射到物体表面时，将光能转化为电能的现象。

•光电导效应是指光照射到导电材料表面时，使导电材料的电阻发生变化，进而产生电信号。

2. 光电池传感器的应用光电池传感器在许多领域有着广泛的应用，以下是其中一些常见的应用领域。

2.1 光电池传感器在太阳能发电中的应用•光电池传感器是太阳能电池板中的核心组件。

它能够将太阳光能转化为电能，供给电网或用于充电。

•光电池传感器通过将光能转化为电能，实现了对太阳能的高效利用，为人们提供了清洁、可再生的能源来源。

2.2 光电池传感器在光电显示器中的应用•光电池传感器可以通过对背光的控制来实现对液晶显示屏的亮度调节，使其能够根据环境光的变化自动调整亮度。

•光电池传感器还可用于触摸屏的背光控制，根据触摸屏上方的光照强度自动调节背光亮度，提高观看体验。

2.3 光电池传感器在自动化控制系统中的应用•光电池传感器可以用作自动化控制系统中的光敏元件，根据光照强度的变化来实现对系统的自动控制。

•在室内照明系统中，光电池传感器可以感知室内光照强度的变化，从而自动调节灯光的亮度，节省能源并提供舒适的照明环境。

2.4 光电池传感器在安防系统中的应用•光电池传感器可以用于安防系统中的入侵检测，通过感知光线被遮挡或破坏，发出警报信号，起到预警的作用。

•光电池传感器还可以用于人体检测和运动检测，在安防系统中发挥重要的作用。

3. 总结光电池传感器通过利用半导体材料的光电效应和光电导效应，将光能转化为电能，并广泛应用于太阳能发电、光电显示器、自动化控制系统和安防系统等领域。

光电池传感器的应用极大地提高了能源的利用效率，改善了人们的生活质量，并为可持续发展做出了贡献。

光电传感器的分类及应用1、什么是光电传感器光电式传感器是以光电器件作为转换元件的传感器。

它可用于检测直接引起光量变化的非电物理量，如光强、光照度、辐射测温、气体成分分析等;也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。

光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。

2、光电传感器的构成光电传感器在一般情况下，有三部分构成，它们分为:发送器、接收器和检测电路。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。

光束不间断地发射，或者改变脉冲宽度。

接收器有光电二极管、光电三极管、光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面是检测电路，它能滤出有效信号和应用该信号。

3、光电传感器的分类1、对射型光电传感器由发射器和接收器组成结构上是两者相互分离的在光束被中断的情况下会产生一个开关信号变化典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；有效距离大；因为光束跨越感应距离的时间仅一次；不易受干扰；可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高；两个单元都必须敷设电缆。

2、漫反射型光电传感器当传感器发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当光电传感器有足够的组合光返回接收器时，传感器状态发生变化，作用距离的典型值一直到3米。

特征：有效作用距离是由目标的反射能力决定；由目标表面性质和和颜色决定；较小的装配开支；当传感器由单个元件组成时；通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

3、镜面反射型光电传感器由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器。

光电传感器的应用与新技术--浅谈光电池与CCD电气0902班姚俊旋（23号）摘要：光电传感器是利用光电效应制成的一类传感器的总称，它能将光学量转变为电学量，广泛应用于检测和自动化系统。

光电传感器包括光电池和光电阻传感器。

本文将以下几个方面：1. 什么是光电池和光电阻传感器；2.光电池和光电阻传感器的比较；3.光电传感器的实际应用；4.光电传感器在未来的发展方向，详细地介绍光电传感器。

一、光电池和光电阻在介绍光电传感器之前，我们有必要先了解一下光电效应。

光电效应是光照射到某些物质上，使该物质的电特性发生变化的一种物理现象，可分为光电子发射、光电导效应和光生伏特效应三种。

前一种现象发生在物体表面，又称外光电效应[1]。

它是指，在光线作用下物体内的电子逸出物体表面向外发射的物理现象。

后两种现象发生在物体内部，称为内光电效应。

光电导效应是指当入射光射到半导体表面时，半导体吸收入射光子产生电子空穴对，使其自生电导增大。

光生伏特效应是指当一定波长的光照射非均匀半导体（如PN结），在自建场的作用下，半导体内部产生光电压的效应[2]。

光电传感器都是利用光电效应制成的。

1、光电池光电池是一种能在光的照射下，不加偏置，产生电动势半导体器件，也属于电能量型传感器。

光电池的种类很多，有硒，氧化亚铜，硫化铊，硫化镉，锗，硅，砷化镓光电池等。

其中最受重视的是硅光电池，因为它有一系列优点：性能稳定，光谱范围宽，频率特性好，传递效率高（接近理论极限17%），能耐高温辐射等[3]。

光电池的工作原理光电池的工作原理是光生伏特效应。

当光子的能量hγ大于半导体材料的禁带宽度时，半导体材料吸收光而产生电子空穴对，这样在半导体材料内部形成载流子的浓度梯度，进而在受照表面和暗面产生一个开路的光电压。

光电池的特性光电池的特性主要有光谱特性，光照特性等。

如图为硒光电池和硅光电池的光谱特性曲线，即相对灵敏度与入射光的波长的关系曲线。

从图上可知，不同材料的光谱峰值位置是不同的[4]。

光电效应的研究与光电器件的应用近代物理学领域中，光电效应是一项十分重要的研究课题。

它的研究不仅深化了对光子的理解，而且带来了众多光电器件的应用。

本文将对光电效应的研究、机制以及光电器件的应用进行论述。

一、光电效应的研究光电效应是指当光照射到金属或其他特定材料表面时，会引起电子的发射。

光电效应的研究始于19世纪末，但最为重要的突破是爱因斯坦在1905年提出的光的粒子性理论。

他认为光在特定条件下可被看作由粒子组成的光子，光子能量与光波的频率成正比。

根据其理论，光照射到金属表面时，光子将传递能量给电子，当光子的能量大于或等于金属中某个电子的束缚能时，这个电子将脱离原子束缚，导致光电子的发射。

在光电效应的研究中，实验结果显示，光电子的发射不仅与光的强度相关，还与光的频率有关。

当光频率低于某个特定值时，即使光强度很大，也无法引起光电子的发射。

这一频率被称为截止频率，与材料的性质有关。

通过测量截止频率与材料类型、光子能级等参数的关系，科学家们得以深入研究光电效应的机制。

二、光电效应的机制光电效应涉及到能带结构、电子与光子的相互作用等复杂的物理过程。

在晶体材料中，能带结构对光电效应起着重要的影响。

晶体材料的能带结构决定了电子的分布状态与运动规律。

在光电效应的过程中，当光照射到金属或半导体表面时，能量较高的光子被吸收，而光子的能量转化为电子的动能。

如果光子的能量大于或等于电子的束缚能，那么电子将克服束缚力逃离原子或晶体，并形成光电子。

光电子对于不同波长的光有最大的发射速率，这一波长与光子的能量相对应，符合爱因斯坦的光电效应理论。

三、光电器件的应用光电效应的深入研究为光电器件的发展提供了重要的理论基础。

在现代科学技术中，许多光电器件被广泛应用于通讯、能源、医学等领域。

1. 光电池：光电池利用光电效应，将光能转化为电能。

光电池的应用包括太阳能发电、电力站的备用电源以及空间探测器的能源供应等。

2. 光电传感器：光电传感器能够将光的变化转化为电信号，并进行测量、控制等用途。
