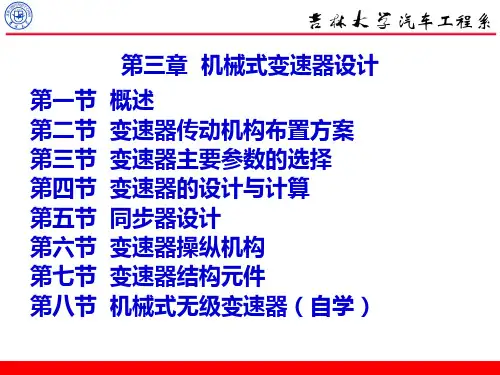

第三章机械式变速器设计§3-1概述一、功用：1、改变发动机传递的转矩和转速，使汽车得到不同的牵引力和速度, 使发动机在最有利的工况范围工作2、(滑行或停车时使发动机和传动系)分离3、改变方向4、动力输出二、设计要求：1、保证汽车动力性和经济性-档数正确，传动比范围和各档传动比大小合理。

2、有空档。

用来切断发动机动力驱动轮的传输。

3、有倒档。

4、有动力输出装置。

5、换档迅速轻便。

6、工作可靠。

标准：行驶中无跳档、乱档及换档冲击。

7、 高，应尽可能设直接档(直接档i=1, 但i=1不一定是直接档。

i=1，两轴，不是直接档；三轴，是直接档)8、噪声低三、分类：1、按档数：三、四、五、多2、按轴：1）固定轴式（应用广泛）：两、中间、双中间、多中间2）旋转轴式（用于液力机械变速器，易实现换档自动化）§3-2变速器传动机构布置方案一、传动机构布置方案分析1、固定轴式变速器1）两轴式(多用于前置前驱动乘用车，为什么？)A、图例讲解：就图3-1 a）为例a、符号表示：输入输出、拨叉、常啮合齿轮、啮合套、同步器、配合方式（固定、滑动套）b、换档方式、各档传递路线（高速档和低速档）c、倒档实现：直齿滑动心轴，插入中间齿轮：B、特点：a、只有两个轴（倒档不算）, 输出轴与主减速器主动齿轮做成一体（乘用车发动机纵置用圆锥，横置用圆柱）b、无直接档c、各前进档均只经一对齿轮传动，一挡速比不可能很大d、除倒档以外，共他档均用常啮合齿轮传动e、同步器多数装在输出轴上（同一档主动齿轮尺寸小）2）中间轴式：就图3-2a)分析特点：a、有三根轴（倒档不算）。

第一轴前经轴承支飞轮，后与主动齿轮成一体；第二轴前经轴承支第一轴后端孔内，后与万向节联；中间轴。

b、第一、二轴在同一直线上，可布置直接档→齿轮、轴承不受载，η↑，磨损↓，噪声↓；c、除直接档外，其他档均经两对齿轮传递。

→当中心距A不太大时，速比i可取大值d、除倒档以外，共他档不一定用常啮合齿轮传动e、同步器多数装在输出轴上（同一档主动齿轮尺寸小）2、倒档布置1）传动方案：直齿滑动a）传动路线中加入中间传动齿轮；简单，但中间传动齿轮是在最不利的正、负交替对称变化的弯曲应力状态下工作。

第二节 变速器传动机构布置方案机械式变速器因具有结构简单，传动效率高，制造成本低和工作可靠等优点，在不同形式的汽车上得到广泛应用。

一.传动机构布置方案分析变速器传动机构有两种分类方法。

根据前进挡数的不同，有三，四，五和多挡变速器。

根据轴的形式不同，分为固定轴式和旋转轴式（常配合行星齿轮传动）两类。

固定轴式又分为两轴式，中间轴式，双中间轴式变速器。

固定轴式应用广泛，其中两轴式变速器多用于发动机前置前轮驱动的汽车上，中间轴式变速器多用于发动机前置后轮驱动的汽车上。

旋转轴式主要用于液力机械式变速器。

与中间轴式变速器比较，两轴式变速器有结构简单，轮廓尺寸小，布置方便，中间挡位传动效率高和噪声低等优点。

因两轴式变速器不能设置直接挡，所以在高档工作时齿轮和轴承均承载，不仅工作噪声增大，且易损坏。

此外，受结构限制，两轴式变速器的一挡速比不可能设计得很大。

图3-1示出用在发动机前置前轮驱动轿车的两轴式变速器传动方案。

其特点是：变速器输出轴与主减速器主动齿轮做成一体，发动机纵置时，主减速器采用弧齿锥齿轮或双曲面齿轮，发动机横置时则采用圆柱齿轮；多数方案的倒档传动常用滑动齿轮，其他挡位均用常啮合齿轮传动。

图3-1F中的倒挡齿轮为常啮合齿轮，并用同步器换挡；同步器多数装在输出轴上，这是因为一挡主动齿轮尺寸小，同步器装在输入轴上有困难，而高档同步器可以装在输入轴的后端，见图3-1D，E；图3-1D所示方案的变速器有辅助支承,用来提高轴的刚度，减少齿轮磨损和降低工作噪声。

图3-1F所示方案为五挡全同步器式变速器，以此为基础，只要将五挡齿轮用尺寸相当的隔套替代，即可改变为四挡变速器，从而形成一个系列产品。

图3-2，图3-3，图3-4分别示出了几种中间轴式四，五，六挡变速器传动方案。

它们的共同特点是：变速器第一轴和第二轴的轴线在同一直线上，经啮合套将它们连接得到直接挡。

使用直接挡，变速器的齿轮和轴承及中间轴均不承载，发动机转矩经变速器第一轴和第二轴直接输出，此时变速器的传动效率高，可达90%以上，噪声低，齿轮和轴承的磨损减少。

目录一、变速器传动机构布置方案的选择 (2)二、确定中心距 (2)三、确定齿轮的基本参数 (3)四、确定各挡齿轮齿数 (3)五、齿轮的变位与齿轮各参数的确定 (7)六、齿轮强度校核 (8)七、初选轴的直径 (14)八、轴的强度校核 (15)九、选择轴承 (18)十、参考文献 (18)设计参数：变速器型号：CAS5-20A 型各挡传动比：1 5.568i = 2 2.832i = 3 1.634i = 4 1.000i = 50.794i =5.011R i =传递的最大转矩：max 196e T N m =一、变速器传动机构布置方案的选择CAS5-20A 型变速器为中间轴式机械变速器，有5个前进挡和1个倒挡。

前进挡均带有滑块式同步器。

壳体采用前、后对开式结构。

具体传动示意图如下：二、确定中心距中间距A 为中间轴与第二轴的间距A= max 31A e g K T i η 其中A K 为中心距系数，对于货车A K =8.6～10.6。

g η为0.96。

试选A K =10.0，则：A= 39.0196 5.5680.96⨯⨯三、确定齿轮的基本参数 1、模数第一轴常啮合斜齿轮法向模数n mn m= 0.470.47 取n m =3.0一挡采用直齿轮，则：m=0.33=0.33 取m=3.5考虑到齿轮的加工方便，不少变速器采用几种模数。

即抵挡齿轮用大模数，高档齿轮采用小模数。

变速器所用模数大致范围：轻型货车为2.5～3.5 所以最终确定：第一挡和倒挡齿轮采用直齿，模数m=3.5； 其余各挡齿轮、常啮合齿轮模数n m =3.0；2、压力角因国家规定的标准压力角为20º，所以变速器齿轮普遍采用的压力角为20º，即α=20º。

3、螺旋角对于货车斜齿轮螺旋角的初选范围为β=18º～26º 初选螺旋角β=20º4、齿宽根据齿轮模数m （n m ）的大小来选定齿宽： 直齿b=c k m ，c k 为齿宽系数，取为4.5～8.0 斜齿b=c n k m ，c k 取为6.0~8.5所以初选：1b =2b =8.03⨯=24mm 7b =8b =8.03⨯=24mm 3b =4b =8.03⨯=24mm 9b =10b =8.0 3.5⨯=28mm 5b =6b =8.03⨯=24mm 倒挡 b=8.0 3.5⨯=28mm四、确定各挡齿轮齿数◆ 1i =29110Z Z Z Z 直齿h Z = 2Amh Z =52.23对于中型货车，初选10Z =139Z =10h Z Z -=39.23 取整9Z =40◆ 修正中心距 A=2h Z m =13.5(4013)2⨯⨯+ =92.75mm 取整A=93mm◆ 常啮合齿轮副齿轮确定21Z Z =1019Z i Z ⨯=135.56840⨯ ………………1 A=12()2cos n m Z Z β+=123.0()2cos 20Z Z ⨯+=93 (2)联立1、2得： 1Z =21 2Z =38 此时，1i =29110Z Z Z Z =5.568 与设计传动比一致 修正螺旋角：cos β=12()2n m Z Z A+=0.9516则：'2β=19º12´48” ◆ 二挡齿轮副齿数确定78Z Z = 122Z i Z ⨯=212.83238⨯ ……………1 A=788()2cos n m Z Z β+=93 (2)28tan tan ββ=27128(1)Z Z Z Z Z ⨯++ (3)联立1、2、3得：8β=15.48º 取整后， 8Z =23 7Z =36 则 2i =2718Z Z Z Z =2.832 与设计传动比一致 修正螺旋角：8cos β= 78()2n m Z Z A+ 则 '8β=17.64º◆ 三挡齿轮副齿数确定56Z Z = 132Z i Z ⨯= 211.63438⨯ ……………1 A=566()2cos n m Z Z β+=93 (2)26tan tan ββ=25126(1)Z Z Z Z Z ⨯++ ……………3 联立1、2、3得：6β=19.85º 取整后， 6Z =31 5Z =28则 3i =2516Z Z Z Z =1.634 与设计传动比一致修正螺旋角：'6cos β=56()2n m Z Z A+则 '6β=17.46º◆ 四档为直接挡◆ 五挡齿轮副齿数确定34Z Z = 152Z i Z ⨯= 210.79438⨯ ……………1 Ａ=344()2cos n m Z Z β+=93 (2)24tan tan ββ= 23124(1)Z Z Z Z Z ⨯++ (3)联立1、2、3得：4β=24.87º 取整后， 4Z =41 3Z =18 则 5i =2314Z Z Z Z =0.794 与设计传动比一致 修正螺旋角： '4cos β=34()2n m Z Z A+则 '4β=25.12º◆ 倒挡齿轮副齿数确定m=3.5 初选 11Z =21 则：A '=10111()2m Z Z +=13.5(1321)2⨯⨯+=59.5mmR i =2111311012Z Z Z Z Z Z ⨯⨯ =5.011则：1312Z Z =1.637 (1)为了保证不发生干涉：min A ''= 9110.522e e D D ++ =**91111(2)(2)0.522a a Z h m Z h m ++++=110.75 A ''=1312min 1()2m Z Z A ''+≥ 可得：1312Z Z +≥63.3mm ……………2 联立1、2得：12Z =24.003 13Z =39.295 取整 12Z =24 13Z =39 则： 'R i =362139191324++ =4.974与设计传动比相差不大最终各挡传动比为：1i =5.568 2i =2.832 3i =1.634 4i =1.000 5i =0.794 R i =4.974 中间轴与第二轴中心距： A=93mm中间轴与倒档轴中心距：A '=10111()2m Z Z +=59.5mm 取整后 A '=60mm倒档轴与第二轴中心距：A ''=13121()2m Z Z +=110.25mm 取整后 A ''=110mm五、齿轮的变位与齿轮各参数的确定中间轴一档小齿轮1Z =13，产生根切，应采用变位 最小变为系数:min χ=11717Z -=0.235 为保证中心距不变和计算方便，取一对相啮合齿轮的总变位系数为0变为系数χ越大，正变位齿轮的强度越大，但相对应的负变位齿轮强度越小，故在保证不根切和齿轮强度的情况下，适当选取变为系数。

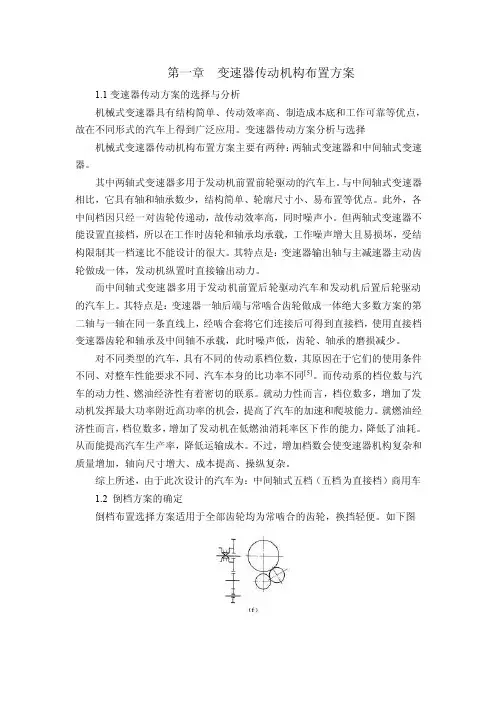

第一章变速器传动机构布置方案1.1变速器传动方案的选择与分析机械式变速器具有结构简单、传动效率高、制造成本底和工作可靠等优点，故在不同形式的汽车上得到广泛应用。

变速器传动方案分析与选择机械式变速器传动机构布置方案主要有两种：两轴式变速器和中间轴式变速器。

其中两轴式变速器多用于发动机前置前轮驱动的汽车上。

与中间轴式变速器相比，它具有轴和轴承数少，结构简单、轮廓尺寸小、易布置等优点。

此外，各中间档因只经一对齿轮传递动，故传动效率高，同时噪声小。

但两轴式变速器不能设置直接档，所以在工作时齿轮和轴承均承载，工作噪声增大且易损坏，受结构限制其一档速比不能设计的很大。

其特点是：变速器输出轴与主减速器主动齿轮做成一体，发动机纵置时直接输出动力。

而中间轴式变速器多用于发动机前置后轮驱动汽车和发动机后置后轮驱动的汽车上。

其特点是：变速器一轴后端与常啮合齿轮做成一体绝大多数方案的第二轴与一轴在同一条直线上，经啮合套将它们连接后可得到直接档，使用直接档变速器齿轮和轴承及中间轴不承载，此时噪声低，齿轮、轴承的磨损减少。

对不同类型的汽车，具有不同的传动系档位数，其原因在于它们的使用条件不同、对整车性能要求不同、汽车本身的比功率不同[5]。

而传动系的档位数与汽车的动力性、燃油经济性有着密切的联系。

就动力性而言，档位数多，增加了发动机发挥最大功率附近高功率的机会，提高了汽车的加速和爬坡能力。

就燃油经济性而言，档位数多，增加了发动机在低燃油消耗率区下作的能力，降低了油耗。

从而能提高汽车生产率，降低运输成木。

不过，增加档数会使变速器机构复杂和质量增加，轴向尺寸增大、成本提高、操纵复杂。

综上所述，由于此次设计的汽车为：中间轴式五档（五档为直接档）商用车1.2 倒档方案的确定倒档布置选择方案适用于全部齿轮均为常啮合的齿轮，换挡轻便。

如下图1.3换挡操纵装置方案的确定倒档设置在变速器左侧或右侧，在结构上均能实现，不同之处是挂到当时驾驶员移动变速杆的方向改变了，为防止无挂倒档，一般在挂倒档时设有一个挂到当时克服弹簧所产生的力，来提醒驾驶员本次设计选的变速器档杆换挡位置与顺序如下图：1.4变速器总传动方案的确定由以上的内容可以基本设计出档位布置，如下图：1-一轴常啮合齿轮 2-中间轴常啮合齿轮 3-二轴四挡齿轮 4-中间轴四挡齿轮5-二轴三挡齿轮 6-中间轴三挡齿轮 7-二周二挡齿轮 8-中间轴二挡齿轮9-二轴一挡齿轮 10-中间轴一挡齿轮 11-二轴倒挡齿轮 12-中间轴倒挡齿轮13-倒挡中间齿轮。

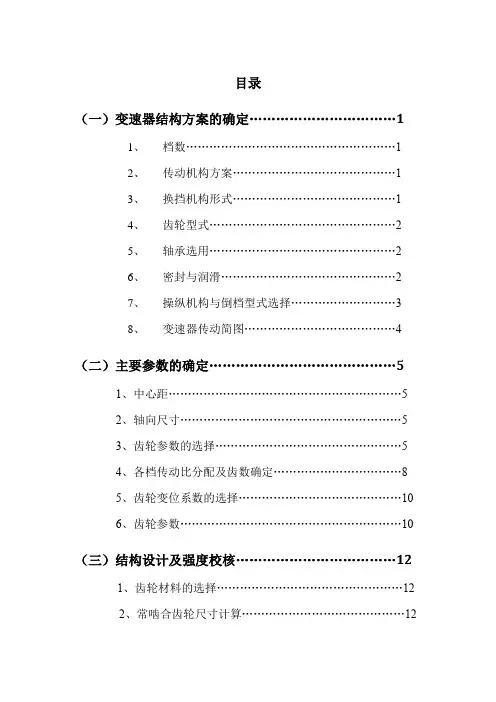

目录（一）变速器结构方案的确定 (1)1、档数 (1)2、传动机构方案 (1)3、换挡机构形式 (1)4、齿轮型式 (2)5、轴承选用 (2)6、密封与润滑 (2)7、操纵机构与倒档型式选择 (3)8、变速器传动简图 (4)（二）主要参数的确定 (5)1、中心距 (5)2、轴向尺寸 (5)3、齿轮参数的选择 (5)4、各档传动比分配及齿数确定 (8)5、齿轮变位系数的选择 (10)6、齿轮参数 (10)（三）结构设计及强度校核 (12)1、齿轮材料的选择 (12)2、常啮合齿轮尺寸计算 (12)3、齿轮强度校核 (21)(四) 心得体会 (22)（一）变速器结构方案的确定1、档数；变速器的挡数可在3-20个挡位范围内变化，增加变速器的挡数能够改善汽车的动力性和燃油经济型以及平均车速。

挡数越多，变速器的结构越复杂，并且使轮廓尺寸和质量变大，同时操纵机构负责，同事在使用时换挡频率增加并增加了换挡难度。

本设计中的变速器为货车变速器。

跟具要求，确定挡数为五挡变速器。

2、传动机构方案；变速器的设计方案必需满足使用性能、制造条件、维护方便及三化等要求。

方案a，b在满足使用性的条件下，结构更为简单，轴向尺寸更小，更有利于使变速器轻量化，维修也更为方便，更有利于润滑。

再比较a和b，a方案的由于一挡和倒挡转速低，使用频率也低，只有在起步时才用到。

故采用直齿滑动齿轮换挡，直齿滑动齿轮换档的优点是结构简单、紧凑，造价也比较低，经济性好。

斜齿轮布置为中间轴采用右旋，第二轴和第一轴取为左旋。

3、换挡机构形式；在选择了如图a的传动方案后，分析得出：由于1挡和倒挡转速低，齿轮直接啮合不会造成很大的冲击，故一挡和倒挡采用的时直1齿滑动齿轮换挡，通过从动齿轮的左右滑动实现1挡、倒挡和空挡的切换；对于2、3、4挡，由于转速升高，如果采用滑动齿轮换挡会对齿轮照成很大的冲击，加速齿轮磨损，大大降低齿轮寿命，故选择同步器换挡，且所有的同步器安装于第二轴，这样不仅可以缓和冲击，还能保证迅速、无噪声换挡，而与驾驶员的操作熟练程度无关，从而可以提高汽车的加速性、燃油经济性和行驶安全性，也使得维修更；对于五挡，使用直接挡，变速器的齿轮和轴承及中间轴均不承载发动机转矩经第一轴和第二轴直接输出，此时的变数器传动效率最高，可达到90%以上，噪声低、齿轮和轴承的磨损减少。

汽车传动系的组成与布置
汽车传动系是指从发动机到驱动轮之间的所有动力传递装置，其主要作用是将发动机的动力传递给驱动轮，使汽车能够行驶。

汽车传动系的组成和布置方式会因车型和设计要求的不同而有所差异，但通常包括以下几个部分：
1. 离合器：离合器位于发动机和变速器之间，用于控制发动机与变速器之间的动力传递。

当离合器踏板被踩下时，离合器分离，发动机的动力不再传递给变速器；当离合器踏板松开时，离合器结合，发动机的动力传递给变速器。

2. 变速器：变速器是汽车传动系的核心部件，用于改变发动机输出的扭矩和转速，以适应不同的行驶条件。

变速器通常包括多个档位，可以通过换挡来实现不同的传动比。

3. 传动轴：传动轴用于将变速器输出的动力传递到驱动轮。

传动轴通常由两个半轴组成，中间通过万向节连接。

4. 主减速器：主减速器位于传动轴和驱动轮之间，用于降低传动轴输出的转速并增加扭矩。

主减速器通常采用齿轮传动或链条传动。

5. 差速器：差速器位于主减速器和驱动轮之间，用于允许左右驱动轮以不同的转速旋转。

差速器可以使汽车在转弯时更加平稳和灵活。

汽车传动系的布置方式主要有前置前驱、前置后驱、后置后驱和中置后驱等。

不同的布置方式会对汽车的性能和操控产生影响，例如前置前驱的汽车通常具有较好的燃油经济性和空间利用率，而后置后驱的汽车通常具有更好的操控性能和平衡性能。

总之，汽车传动系的组成和布置方式是汽车设计中非常重要的部分，它们会直接影响汽车的性能、操控和燃油经济性。

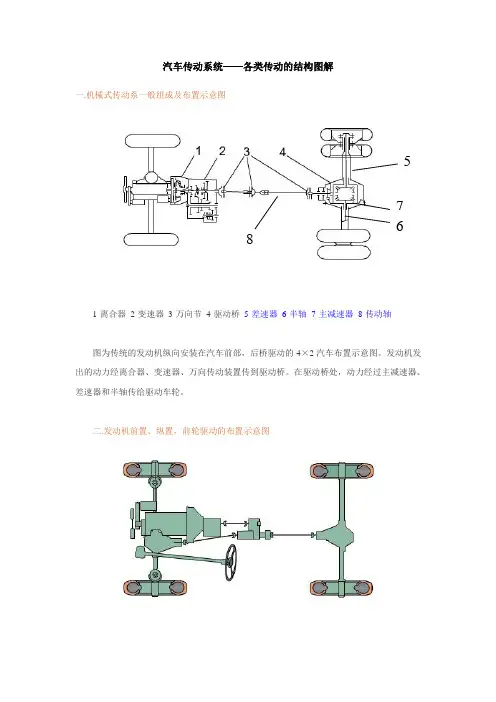

汽车传动系统——各类传动的结构图解
一.机械式传动系一般组成及布置示意图
1-离合器 2-变速器 3-万向节 4-驱动桥 5-差速器 6-半轴 7-主减速器 8-传动轴
图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。

发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。

在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。

二.发动机前置、纵置，前轮驱动的布置示意图
8
1-发动机2-离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器7-车速表驱动齿轮8-主减速器从动齿轮
发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。

三.典型液力机械传动示意图
1-液力变矩器2-自动器变速器3-万向传动4-驱动桥5-主减速器6-传动轴
液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。

液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。

四.静液式传动系示意图
1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管
液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。

主要由发动机驱动的油泵、液压马达和控制装置等组成。

五.混合式电动汽车采用的电传动
1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线
电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。

摘要现代汽车的动力装置几乎都是采用往复活塞式内燃机，它具有体积小、质量轻、工作可靠、使用方便等优点，但其性能与汽车的动力性和经济性之间存在着较大的矛盾。

汽车需要克服作用在它上面的阻力，才能起步和正常的行驶。

汽车变速器和主减速器，它们可以使驱动车轮的扭矩增大为发动机扭矩的若干倍，又可以使其转速减小到发动机转速的若干分之一。

传动系有两个功能：传送发动机到驱动轮之间的动力和改变转矩的大小。

由此可见传动系统是汽车非常重要的组成部分，从而对汽车传动系的结构分析与设计计算也就显非常重要了。

主要设计内容有变速器的布置方案与设计，齿轮的强度计算与校核；主减速器主、从动锥齿轮的支承方案选择，主减速器主要参数选择与计算；差速器的设计。

并且用AutoCAD绘出变速器和差速器的装配图还有部分零件图。

通过对微型轿车变速器的设计，不仅满足了现代汽车的动力性，也提高了其经济性，满足了市场现有的需求。

关键词：传动系；变速器；主减速器；差速器AbstractThe Reciprocating Engine are almost used as the power plant of modern motor, which is advanced in the small volume, light weight, reliability and convenience. However, there is contradiction between the performance and the dynamic and economy of the vehicle.As to start and drive smoothly, the vehicle has to come over the resistance. The torque of the wheels could be increased as several times of the engine or be decreased one of a number of points of the engine speed by the transmission and the main reducer.The transmission has two function transmit the engine power to the wheels and change the torque. So the transmission is one of the most important parts of the vehicle. The Analysis and design of the transmission are also vital.The design is consisted of Layout and design of the programme of the transmission, the strength calculation and checking of the gear, the support programme of the final drive active bevel gear and driven bevel gear, the main parameters choosing and calculation of the main reducer and the Differential design. The assembly of the main reducer and the differential and the parts must be drawn with the software AUTOCAD.According to the transmission design of the mini vehicle, the dynamic ,economy and the market of the modern vehicle are satisfied.Key words: Power train；Transmission；Final drive；DifferentialIV目录摘要 (III)Abstract (III)目录 (V)1 绪论 (1)1.1 本课题的研究内容和意义 (1)1.2 国内外的发展概况 (1)1.3本课题应达到的要求 (2)2 变速器传动机构布置方案 (3)2.1 传动机构布置方案分析 (3)2.1.1 两轴式和中间轴式变速器 (3)2.1.2 三轴式 (3)2.1.3 倒挡的形式和布置方案 (4)2.2 零部件布置方案分析 (4)2.2.1 齿轮形式 (4)2.2.2 换挡的结构形式 (4)2.2.3 防止自动脱档的措施 (5)2.2.4 轴承形式 (5)2.3 本章小结 (5)3 变速器主要参数的选择及设计计算 (6)3.1 挡位数确定 (6)3.2 传动比 (6)3.3 中心距 (8)3.4 齿轮参数 (8)3.5 各档齿轮齿数的分配 (9)3.6 齿轮的设计计算 (11)3.7 本章小结 (12)4 变速器主要结构元件的校核 (13)4.1 齿轮损坏的原因及形式 (13)4.2 齿轮材料的选择原则 (13)4.3 轮齿强度校核 (14)4.3.1 齿轮的接触强度 (14)4.3.2 齿轮的接触强度 (15)4.4 轴的强度校核 (18)4.5 轴承的校核 (22)4.5.1 输入轴轴承校核 (22)4.5.2 输出轴轴承校核 (23)4.6 本章小结 (24)5 结论与展望 (25)致谢 (26)参考文献 (26)附录 (28)VI汽车变速器设计1 绪论1.1 本课题的研究内容和意义变速器的功能是在不相同的条件下，改变发动机传在驱动轮上的转矩和转速，使汽车得到不一样的牵引力以及速度，同时是发动机在最佳的工况范围内工作。

课程设计课程名称___汽车设计题目名称变速器课程设计目录第一节概述 (4)第二节变速器传动机构布置方案 (5)第三节变速器主要参数的计算 (6)第四节齿轮强度、刚度、可靠性计算 (14).....4.1 计算各轴的转矩. (14).....4.2 计算各挡齿轮受力. (19)第五节轴的设计计算 (22).....5.1 轴的结构. (22).....5.2 确定轴的尺寸. (22).....5.3 轴的刚度计算. (23).....5.4 轴的强度计算. (27)第六节轴承与平键的设计计算 (32).....6.1 轴承的设计 (32).....6.2 平键的设计 (34)第七节箱体的设计 (35)第八节总结 (36)一挡齿轮的齿数：一档传动比为 101921Z Z Z Z i = （3-1） 为了求11Z ，12Z 的齿数，先求其齿数和h Z ，一挡齿轮为斜齿齿轮，σ]=600 MPa。

400~850MPa, 查资料可知，[w的弯曲应力：=203.60MPa<600MPa=301.32MPa<600MPa=164.34MPa<600MPa第七节壳体设计1箱体材料与毛坯种类根据减速器的工作环境，可选箱体材料为HT200，由于铸造箱体的刚性好，得到的外形美观，灰铸铁造铸造的箱体还易于切削，吸收震动和消除噪音的优点，可采用铸造工艺以获得毛坯。

2 箱体的主要结构尺寸的计算箱体的主要结构尺寸的计算如表7-1所示。

表7-1 箱体的主要结构尺寸第八节总结在这三个星期的课程设计中，我通过查阅有关资料，结合实际，并与老师和同学交流，从大体上对变速器的设计有了深刻的理解。

本次设计是针对小型货车车的变速器进行的，变速器是车辆不可或缺的一部分，其中机械式变速箱设计发展到今天，其技术已经成熟，但对于我们还没有踏出校门的学生来说，其中的设计理念还是很值得我们去探讨、学习的。

对于本次设计的变速箱来说，其特点是：扭矩变化范围大可以满足不同的工况要求，结构简单，易于生产、使用和维修，价格低廉，而且采用同步器挂挡，可以使变速器挂挡平稳，噪声降低，轮齿不易损坏。

摘要变速器是汽车传动系的重要组成部分，其发展无疑代表着汽车工业的发展，它的设计也是汽车设计的一个重要部分。

本设计的任务是设计一台用于微型车上的三轴式刚性支承结构变速器，以使变速器结构更加紧凑、合理，承载能力大，满足匹配微车发动机之所需。

本设计从后驱动变速器的总体方案开始，对传动系统的方案进行分析，档位的布置形式进行研究分析，变速器基本参数的选择，零部件结构方案的分析确定，同步器、操纵机构及箱体的设计选用。

根据所配车型，结合上述参数，再结合汽车设计、汽车理论、机械设计等相关知识，计算出相关的变速器参数并论证设计的合理性。

最终，用AutoCAD软件完成变速器装配图和零件图的绘制。

设计三轴式刚性支承结构变速器，以进一步提升后驱动变速器的性能，增加后驱动微型车市场，满足不同层次的需求。

关键词：三轴式刚性支承；后驱动变速器；轴；齿轮；箱体；设计ABSTRACTTransmission is an important of automobile transmission system.Undoubtedly,it represents the development of the automobile industry,its design is also an important part of automotive design.The design mission is a three-axis rigid support transmission designing for micro car.The purpose is to enable the transmission has more compact and reasonable structure,carry capacity of large,meet the needs of mini-car engines.In this paper,from the beginning of the overall program of rear-wheel drive transmission,analyse the program of transmission system.Choose basic parameters of the transmission,determine the structure of the program components,design the synchronizer,manipulation of body and the box.According to the model selection,combine these parameters and the related knowledge of Auto Design,Automotive Theory,Mechanical design ,calculate related parameters of transmission and prove the rationality of the design.Finally,achieve the assembly drawing and parts chart to use the soft ware of AutoCAD.Design the three-axis rigid support transmission to upgrade the performance of rear-wheel drive transmission,increase the market of rear-wheel drive mini-cars,in order to satisfy the needs of different levels.Key words: Three-axis Rigid Support; Rear-wheel Drive Transmission; Axle; Gear-wheel;Box; Design目录摘要 (Ⅰ)Abstract (Ⅱ)第1章绪论 (1)1.1 课题的目的和意义 (1)1.2 研究现状 (1)1.3 变速器的设计思想 (2)1.4 研究的主要工作内容 (2)第2章变速器设计的总体方案 (4)2.1 设计依据 (4)2.2 变速器传动机构布置方案 (4)2.3 变速器基本参数的确定 (5)2.3.1 挡数的确定 (5)2.3.2 传动比的确定 (5)2.3.3 变速器中心距的确定 (7)2.3.4 变速器轴向尺寸的确定 (7)2.4 本章小结 (7)第3章主要零部件的设计及计算 (8)3.1 齿轮的设计及校核 (8)3.1.1 齿轮参数确定及各挡齿轮齿数分配 (8)3.1.2 轮齿强度计算 (14)3.1.3 变速器齿轮的材料及热处理 (17)3.2 轴的设计及校核 (17)3.2.1 初选轴的直径 (17)3.2.2 轴的设计 (18)3.2.3 轴的校核 (21)3.3 轴承的选用及校核 (26)3.3.1 变速器轴承型式的选择 (26)3.3.2 轴承的校核 (26)3.3.3 轴承的润滑和密封 (29)3.4 花键的校核 (29)3.5 本章小结 (30)第4章变速器其他零件及机构的设计 (31)4.1 同步器的设计及计算 (31)4.1.1 锁环式同步器主要尺寸的确定 (31)4.1.2 主要参数的确定 (32)4.2 操纵机构的设计 (33)4.3 变速器箱体的设计 (34)4.4 本章小结 (34)结论 (35)参考文献 (36)致谢 (37)附录 (38)第1章绪论1.1 课题的目的和意义变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬坡、转弯、加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作[1]。
