写真机更换触点带方法

乐彩750写真机操作维修指南概要第一部分：操作指南（800字）1.开机和关机1.1打开电源按钮1.2等待写真机启动1.3按下关机按钮关闭写真机2.选择模式2.1使用功能菜单按钮进入菜单2.2通过方向键选择不同的模式2.3确认选择的模式3.设置打印参数3.1进入设置菜单3.2调整打印质量、纸张尺寸等参数3.3保存设置并退出菜单4.打印照片4.1连接手机或相机到写真机4.2通过操作菜单选择照片打印4.3确认好打印参数后按下打印按钮5.查看照片5.1进入预览模式5.2使用方向键查看不同的照片5.3确定要查看的照片并按下确认键6.储存照片6.1连接USB存储设备到写真机6.2进入存储菜单6.3选择要保存的照片6.4保存照片到USB存储设备第二部分：维修指南（400字）1.故障排除1.1打印质量问题-确认打印质量参数是否正确设置-清洁打印头-更换打印墨盒1.2无法连接手机或相机-确保设备已连接写真机-重新插拔连接线-检查设备是否支持写真机的连接方式2.清洁和保养2.1清洁外壳-使用柔软的布轻轻擦拭外壳-避免使用溶剂或强化学物质清洁2.2清洁打印头-使用打印机的清洗功能清洁打印头-如无清洗功能，可用布轻轻擦拭打印头2.3保养存储设备-定期备份存储设备中的照片-避免在湿度较高的环境中使用存储设备3.维修和更换部件3.1维修电源问题-检查电源线是否插好-检查电源插头是否损坏-如有必要，更换电源线或插头3.2更换打印头-参考用户手册中的更换指南-注意正确安装新的打印头-测试新安装的打印头是否正常工作4.2提供详细的故障信息和操作步骤。

写真机维修操作教学1，打开维修模式开机按左右键，把系统参数No.62=22，更换喷头（Jv22，Jv3喷头更换方法必须按照以下步骤严格执行）2-1调整喷头在最低的位置，并调整好喷头与铁片的位置。

2-2确保测试条无断线及斜喷。

2-3确保喷头ID已输入。

＃Adjust——Head ID2-4SLANT 校准a)ADJUST---HEAD ADJUST---SLANTadjustb)360dpi/2pass(粗调)c)720dpi/4pass(微调)d)检查打点位置是否在一直线（要求误差0um）e)松开喷头固定螺丝f)如果不在正确位置，调整SLANT螺丝，50um/每圈2-5喷头打点校正a)#Adjust——Printadjust2――Y Base（校正Y轴基准线）b)#Adjust——Printadjust2——V2——Ysi、Yre、YbiFine――Ysi、Yre、Ybic)#Adjust——Printadjust2——Base Set（将V2内的Ysi、Yre、Ybi的校正内容套用到V1、N1、N2的Ysi、Yre、Ybi内）d)#Adjust——Printadjust2——V1——Fine——Ysi、Yre、Ybie)#Adjust——Printadjust2——N1——Fine——Ysi、Yre、Ybif)#Adjust——Printadjust2——N2——Fine——Ysi、Yre、Ybig)#Adjust——Printadjust2——X Direction2-6 双向的调整Maintance-Print adjust3，墨栈位置调整（CAPPING ADJUST）由于无法抽出墨水；无法完成喷头清洗；或者更换CAPPING感应器和STATION感应器则要作此调整。

3-1CAPPING ADJUSTADJUST——CAPPINGA.cap position 调整至墨栈底部支架垂直B.absorb position 调整至喷头与cap的间隙为0.5mmC.flashing position 调整至喷头中心与cap中心对齐D.wiper position 调整至刮片中心与喷头中心对齐。

一、写真机主面板的介绍二、写真机喷头的校正三、蒙泰软件的安装及设置四、常见故障及解决方法五、常见问题的几点说明六、写真机的日常维护保养面板主菜单：说明：1. 装载打印载体（测纸）2. 切割（不用）3. 暂停（当机器打图时，喷头断线或其他问题时按此键暂停）4. 重新设置（当机器工作中想终止工作时按下此键）当按下“5馈送载体”键后，屏幕显示：馈送载体菜单：说明：此菜单是对载体进行装载操作，可选择“进”或“退”，按“退出”回到主菜单。

当按下“6 设置菜单”后，屏幕显示：设置菜单：说明：一般情况下C，E，F项不能随便更改，建议保持默认数值不变。

当选择A菜单时，屏幕显示：A打印模式菜单说明：各项设置如下:彩色模式（选“彩色”）优质模式（选“使用者自定”）英寸点数（选“600”或“300”，建议选：“600”）每行喷印次数（选“四”或“六”次）托架速度（即小车的行走速度，选“7”或“8”次）打印方向（选“双向”）. 1 .当选择B 菜单时，屏幕显示：B纸张选项菜单打印载体类型（选“卷轴”）打印载体标准（选“全部”）页边留白（选“正常”或“扩展”，建议选择“扩展”）自动装载延迟（选“6”）自动切割（选“关”）节省打印载体（选“开“）自动擦墨（选“开”或“关”）C 菜单用户勿须设定!!!当选择C时，屏幕显示：注意：以上各项禁止随意改动。

当选择D 时，屏幕显示：D使用者设置菜单选择使用者设定（把使用者选定的菜单设置保存在“1—8”中任意一项中）保存使用者设定（所需项选顶后必须保存在“使用者设定菜单”中选定的那一项中）计量单位选择（选“公制”）语种（选“中文”）初始设定值（勿动）打印设定值（勿动）液晶显示对比度（根据实际情况）当选择E时，屏幕显示：墨水选项菜单. 2 .当选择“墨水预热菜单”后，屏幕显示：墨水预热菜单当选择F时，屏幕显示：串口通讯菜单当选择“7辅助功能菜单”时，屏幕显示：7辅助功能菜单说明：各项功能如下:清洗（用于清洗）存取墨水匣（打印过程中用于对喷头进行抽墨等操作）颜色校准菜单（用于喷头的校正）选择“颜色校准菜单“时，屏幕显示：颜色校准菜单选择“校准菜单“时，屏幕显示：校准菜单.3 .选择“颜色静区菜单“时，屏幕显示：颜色静区菜单选择“服务菜单“时，屏幕显示：服务菜单选择“服务菜单”中的“校准菜单”时，屏幕显示：校准菜单选择“诊断菜单”时，屏幕显示：选择“附件菜单”时，屏幕显示：喷头的校正一、喷头的校正分两步1. 颜色的静区校正，具体方法如下：主菜单里选择“辅助功能菜单”“校准菜单”“颜色静区菜单”“颜色静区测试”即在纸上打印出颜色静区测试条2. 颜色的水平垂直校正主菜单里选择“辅助功能菜单”“颜色校准菜单”“校准打印测试”即在纸上打印出颜色校准测试条，二、图纸纵轴线测试主菜单里选择“辅助功能菜单”“颜色校准菜单”“图纸纵轴线测试打印”即在纸上起始端开始走纸,默认参数为:83.82cm. 如果打完偏大或偏少此数值则用打印的实际数值代替原有的数值.注：默认参数 83.82CM不会随更改数值所改变.. 5 .蒙泰软件安装及设置电脑设置：一在CMOS中对打印端口进行设置：重启电脑，在电脑进行硬件自检时按DEL键进入 CMOS设置，进入INTEGRATED PERIPHERALS功能选项，将其中的Parallel Port Mode 设置为ECP（注意：一定要是标准ECP，而不能是EPP、SPP或者ECP/EPP），最后保存并建出BIOS设置，随后，电脑会重新启动，WINDOWS系统自动检测到ECP打印口并为其安装驱动程序，这时，您就可以使用ECP打印口所提供的高速传输性能了。

写真机故障大全及维修方法Company number：【0089WT-8898YT-W8CCB-BUUT-202108】1．错位：A．故障现象：左右错位大于公分，隔段错位。

解决：电机阻力值过大。

可检查皮带，皮带轮，铜套，滑面贴，光栅，确保都没有问题仍不能解决，更换电机。

B．故障现象：左右错位小于公分，连续错位。

解决：铜套阻力过大，可清洗铜套，擦拭光杆或降低托架速度。

仍不能解决，更换铜套C．故障现象：出图斜，成平行四边形。

解决：擦光栅，译码器。

仍不能解决，检查光栅如果受损，更换光栅。

D．故障现象：字体周围有杂色虚边。

解决：校准喷头。

2．出图乱码：A．故障现象：固定某个颜色有色块。

解决：喷头有问题，更换喷头。

B．故障现象：整张图上有色块。

解决：数据线或者打印线有问题。

3．出图速度慢：故障现象：打图左右有停顿。

解决：操作系统是否M I N98，外部并行打印口是否是E C P4．喷头不出墨：A．故障现象：单个喷头不出墨。

解决：交*换位打清洗后，判断触点带是否有问题。

如无，可以判断是烧或者堵，堵的话可用热的纯净水冲泡。

如固定一个颜色经常堵头，可与墨水供应商联系，调换墨水。

B．故障现象：所有喷头均不出喷墨，其中有一个喷头有问题，影响其他。

解决：逐个打清洗挑出来即可，或者墨车板有问题。

5．无法联机打印：解决：A．检查蒙泰打印机设置是否正常，端口设置是否是L P T1 B．检查解密卡，打印线是否正常。

C．如以上均正常仍无法联机打印，主板打印口或计算机有问题。

6．打印宽度不够？解决：A. 纸张已经走偏:初次上纸的时候尽量上正并用卡纸器卡住B. “页边留白”未改成“扩展”: 进入“设置菜单”－>“纸张选项菜单”－>“页边留白”改为“扩展”，一定要保存，并选择刚才保存的选项7.打印长度不够？解决：纵轴线不准: 打开“辅助功能菜单”－>“颜色校准菜单”－>“图纸纵轴线测试”，即在纸上起始端开始走纸，打印出两个“T”字型的图标，用直尺测量交*点之间的距离，将数值改为测量后的结果保存并选择所保存的选项即可。

写真机日常故障及排除方法1、打图时出现方格断墨光栅赃了需用棉签沾清水擦洗上下光栅，应多擦几次洗净后用干棉签把水擦干。

2、不可认墨水匣解密卡松了需重新插好，或解密卡坏了。

3、打图错位1、皮带擦皮带轮卡，需调整皮带轮。

2、伺服电机坏了，需更换伺服电机。

3、铜环脏了，需清洗或更换铜环。

4、喷头不出墨1、小车板发热，需关闭机器休整。

2、触电带坏了，需更换触电带。

3、喷头堵了，需抽洗喷头。

4、墨管接口堵了，需拔下多插几次即可，5、喷头干扰，互换喷头位置，和用纸巾垫在喷头与触电带之间来检查是那个喷头干扰，更换喷头。

6、如出现四个喷头同时不出墨，在排除喷头干扰后还不出墨即为小车板坏了。

5、测不到纸1、测纸器脏了，需用棉签沾清水擦洗。

2、测纸器没装好，需重装。

3、测纸器坏了，需更换测纸器。

4、小车板坏了，需更换。

6、打图边线向一边斜1、伺服电机坏了，需更换伺服电机。

2、光栅感应器脏了，需用棉签沾清水擦洗。

光栅感应器坏了，需更换。

7、开机时小车架撞左边机架1、光栅感应器脏了，需清洗干净。

2、光栅感应器坏了，需更换。

3、数据线没插好，需多插几次。

8、频繁测纸1、进纸传感器脏了，需清洗。

2、进纸传感器没插好与主板连接或接触不好。

3、进纸传感器坏了，需更换。

9、打图时喷头滴墨1、喷头内空气没抽净，需多抽几次。

2、墨管接口吻合不好，需重新插好或更换接口。

3、喷头漏气，需查出何处漏气然后用胶水密封。

10、打图时图面模糊静电干扰，（静电安全电压为三伏以内）11、打图时出现规则性断墨1、小车板不稳定。

2、喷头位置不对。

12、常见英文报错1、Internal ERROR shutdown Bad carriage paper sensor(小车板或测纸器没插好接触不良)2、Internal ERROR shutdown Carriage Axis Failure(电机接触不良需重插或电机损坏)3、Internal ERROR shutdown CB LOLT 01RANGE LL:0测纸器接触不好，需重插或更换测纸器)4、IMP assoservice: unexpected REQ(进纸传感器接触不良或损坏)13、打图时图面尺寸不对调整方法先按辅助功能菜单→效准菜单→图纸纵轴线→将默认数值83.82改动，注意图长了则将数字加大，图小了则将数字减小（注，改动时以小数改按每毫米改0.1为准）改后一定要保存。

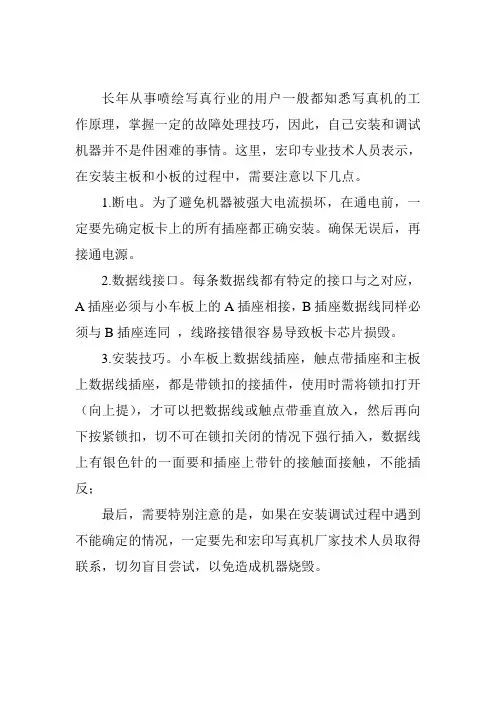

长年从事喷绘写真行业的用户一般都知悉写真机的工作原理，掌握一定的故障处理技巧，因此，自己安装和调试机器并不是件困难的事情。

这里，宏印专业技术人员表示，在安装主板和小板的过程中，需要注意以下几点。

1.断电。

为了避免机器被强大电流损坏，在通电前，一定要先确定板卡上的所有插座都正确安装。

确保无误后，再接通电源。

2.数据线接口。

每条数据线都有特定的接口与之对应，A插座必须与小车板上的A插座相接，B插座数据线同样必须与B插座连同，线路接错很容易导致板卡芯片损毁。

3.安装技巧。

小车板上数据线插座，触点带插座和主板上数据线插座，都是带锁扣的接插件，使用时需将锁扣打开（向上提），才可以把数据线或触点带垂直放入，然后再向下按紧锁扣，切不可在锁扣关闭的情况下强行插入，数据线上有银色针的一面要和插座上带针的接触面接触，不能插反；
最后，需要特别注意的是，如果在安装调试过程中遇到不能确定的情况，一定要先和宏印写真机厂家技术人员取得联系，切勿盲目尝试，以免造成机器烧毁。

乐彩750写真机操作维修指南乐彩750写真机操作维修指南750写真机常见故障及解决办法：以下是乐彩写真机 750H，天彩写真机，等国产进口750写真机故障的解析和维修下面以天彩750写真机为例：一、打图时出现方格断墨写真机光栅赃了，需用棉签沾清水擦洗上下光栅，应多擦几次洗净后用干棉签把水擦干。

二、写真机不可认墨水匣写真机解密卡松了需重新插好，或解密卡坏了。

三、打图错位1、皮带擦皮带轮卡，需调整皮带轮。

2、伺服电机坏了，需更换伺服电机。

3、铜环脏了，需清洗或更换铜环。

四、写真机喷头不出墨1、小车板发热，需关闭机器休整。

2、触电带坏了，需更换触电带。

3、喷头堵了，需抽洗喷头。

⒋墨管接口堵了，需拔下多插几次即可，⒌喷头干扰，互换喷头位置，和用纸巾垫在喷头与触电带之间来检查是那个喷头干扰，更换喷头。

⒍如出现四个喷头同时不出墨，在排除喷头干扰后还不出墨即为小车板坏了。

五、写真机测不到纸1、测纸器脏了，需用棉签沾清水擦洗。

2、测纸器没装好，需重装。

3、测纸器坏了，需更换测纸器。

4、小车板坏了，需更换。

六、写真机打图边线向一边斜1、伺服电机坏了，需更换伺服电机。

2、光栅感应器脏了，需用棉签沾清水擦洗。

光栅感应器坏了，需更换。

七、开机时小车架撞左边机架1、光栅感应器脏了，需清洗干净。

2、光栅感应器坏了，需更换。

3、数据线没插好，需多插几次。

八、写真机频繁测纸1、进纸传感器脏了，需清洗。

2、进纸传感器没插好与主板连接或接触不好。

3、进纸传感器坏了，需更换。

九、写真机打图时喷头滴墨1、喷头内空气没抽净，需多抽几次。

2、墨管接口吻合不好，需重新插好或更换接口。

3、喷头漏气，需查出何处漏气然后用胶水密封。

十、写真机打图时图面模糊静电干扰，（静电安全电压为三伏以内）十一、写真机打图时出现规则性断墨1、小车板不稳定。

2、喷头位置不对。

十二、常见英文报错1、Internal ERROR shutdown Bad carriage paper sensor(小车板或测纸器没插好接触不良)2、Internal ERROR shutdown Carriage Axis Failure(电机接触不良需重插或电机损坏)3、Internal ERROR shutdown CB LOLT 01RANGE LL:0(测纸器接触不好，需重插或更换测纸器)4、IMP assoservice: unexpected REQ(进纸传感器接触不良或损坏) 十三、打图时图面尺寸不对调整方法先按辅助功能菜单→效准菜单→图纸纵轴线→将默认数值83.82改动，注意图长了则将数字加大，图小了则将数字减小（注，改动时以小数改按每毫米改0.1为准）改后一定要保存。

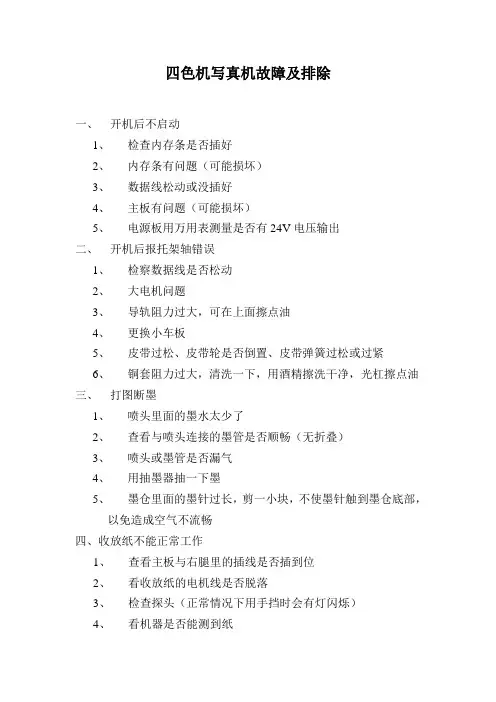

四色机写真机故障及排除一、开机后不启动1、检查内存条是否插好2、内存条有问题（可能损坏）3、数据线松动或没插好4、主板有问题（可能损坏）5、电源板用万用表测量是否有24V电压输出二、开机后报托架轴错误1、检察数据线是否松动2、大电机问题3、导轨阻力过大，可在上面擦点油4、更换小车板5、皮带过松、皮带轮是否倒置、皮带弹簧过松或过紧6、铜套阻力过大，清洗一下，用酒精擦洗干净，光杠擦点油三、打图断墨1、喷头里面的墨水太少了2、查看与喷头连接的墨管是否顺畅（无折叠）3、喷头或墨管是否漏气4、用抽墨器抽一下墨5、墨仓里面的墨针过长，剪一小块，不使墨针触到墨仓底部，以免造成空气不流畅四、收放纸不能正常工作1、查看主板与右腿里的插线是否插到位2、看收放纸的电机线是否脱落3、检查探头（正常情况下用手挡时会有灯闪烁）4、看机器是否能测到纸5、有时测不到纸也会造成收放纸不正常（裁纸时不要在测纸器下方做切割，时间长了会把漆面损坏造成测纸不正常）五、打图有竖道（在图画中有明显的白线）1、内存条可拔下后重新插一次2、检查喷头是否已损坏3、数据线是否松动4、主板问题5、检查光栅是否损坏六、打图过程中触点带经常有墨水1、喷头漏气2、喷头里的墨水太多3、墨仓漏气七、打印停滞1、电脑硬盘上有病毒2、关掉防火墙和WINDOWS自带的防火墙3、电脑系统有问4、蒙泰软件被破坏，重新按装一个八、开机后进退键不起作用1、主板有问题2、小电机损坏九、开机后，最初界面正常，执行任务后出现两行英文出现的问题会很多，也很复杂。

可根据日常解决问题的积累来解决问题，也可查看英文内容是什么意思，根据问题而解决问题十、开机正常，测试条两端不整齐或打图中错位很严重1、清洗光栅或清洗光栅解码器2、光栅损坏，更换光栅条；解码器损坏，更换解码器3、更换电机十一、打出的图画带有毛边1、喷头漏气（操作喷头时禁止用力捏喷头，要捏喷头的相连接处，不可捏中间部位）2、墨管有破洞（用针管吸墨时小心不要扎破管子）3、清洗光栅4、更换喷头。

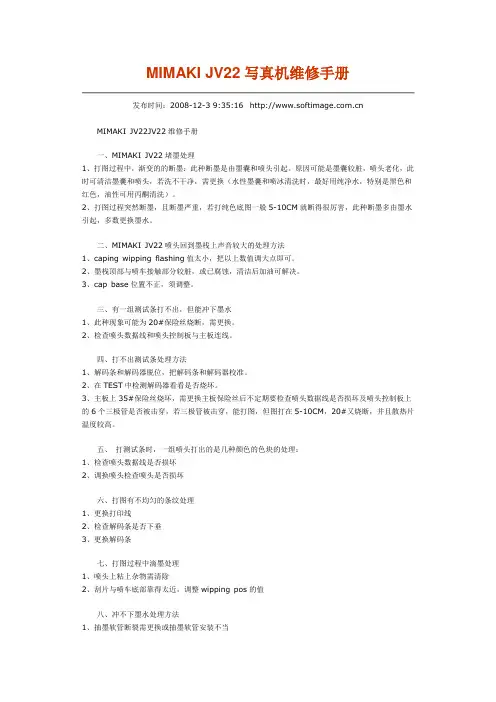

MIMAKI JV22写真机维修手册发布时间：2008-12-3 9:35:16 MIMAKI JV22JV22维修手册一、MIMAKI JV22堵墨处理1、打图过程中，渐变的的断墨：此种断墨是由墨囊和喷头引起。

原因可能是墨囊较脏，喷头老化，此时可清洁墨囊和喷头，若洗不干净，需更换（水性墨囊和喷冰清洗时，最好用纯净水，特别是黑色和红色，油性可用丙酮清洗）。

2、打图过程突然断墨，且断墨严重，若打纯色底图一般5-10CM就断得很厉害，此种断墨多由墨水引起，多数更换墨水。

二、MIMAKI JV22喷头回到墨栈上声音较大的处理方法1、caping wipping flashing值太小，把以上数值调大点即可。

2、墨栈顶部与喷车接触部分较脏，或已腐蚀，清洁后加油可解决。

3、cap base位置不正，须调整。

三、有一组测试条打不出，但能冲下墨水1、此种现象可能为20#保险丝烧断，需更换。

2、检查喷头数据线和喷头控制板与主板连线。

四、打不出测试条处理方法1、解码条和解码器脱位，把解码条和解码器校准。

2、在TEST中检测解码器看看是否烧坏。

3、主板上35#保险丝烧坏，需更换主板保险丝后不定期要检查喷头数据线是否损坏及喷头控制板上的6个三极管是否被击穿，若三极管被击穿，能打图，但图打在5-10CM，20#又烧断，并且散热片温度较高。

五、打测试条时，一组喷头打出的是几种颜色的色块的处理：1、检查喷头数据线是否损坏2、调换喷头检查喷头是否损坏六、打图有不均匀的条纹处理1、更换打印线2、检查解码条是否下垂3、更换解码条七、打图过程中滴墨处理1、喷头上粘上杂物需清除2、刮片与喷车底部靠得太近，调整wipping pos的值八、冲不下墨水处理方法1、抽墨软管断裂需更换或抽墨软管安装不当2、抽墨软管或墨栈上软管内墨水凝固3、海绵未放好4、喷头与墨栈吻合不好，需调整caping wipping flashing的值5、喷头表面变形，需更换6、墨栈变形需更换九、喷车走动过程中一边擦纸，一边不擦纸1、纸张未放好2、固定喷车滑杆的螺丝松动十、打图过程中多出来某种颜色细线处理方法：调换喷头，检查喷头是否损坏十一、打图边沿有长刺现象或一边有条纹，喷头底部脏需清洁十二、面板无显示处理1、面板电源灯不亮，检查主板后把主板电源线拔掉看电源风扇是否正常转动，若正常转动多为主板烧坏2、面板起初有显示但启动please wait时无显示，此现象多为Y轴马达损坏3、主板无显示，但电源灯一直亮，检查主板上CN21数据线是滞损坏4、检查JV2主板数据线下的大电容是否松动或烧坏，更换主板5、检查电源板是否烧坏十三、打图一边颜色正常，一边不正常处理1、检查解码条是否下垂2、调换墨囊3、初始化十四、打图过程中有规则的正方形处理1、更换电脑2、初始化十五、海绵上积墨现象的处理1、检查海绵位置是否放错2、检查墨栈上的软管是否堵住十六、机器报缺墨处理1、检查感应器、墨盒感应器的位置2、检查感应器数据线是否损坏十七、机器报ERROR41错误处理1、检查皮带是否太紧2、更换Y轴马达3、皮带发毛，有裂缝卡住更换皮带3、皮带发毛，有裂缝卡住更换皮带十八、机器报ERROR40错误处理1、检查X轴涡轮是否损坏2、更换X轴马达十九、机器报press ent key错误处理1、检查前盖感应器是否松动2、检查喷头回位时是否撞到喷车回位感应器3、检查皮带是否太紧4、更换Y轴马达二十、MIMAKI JV22写真机机器报ERROR20错误处理：拔下数据接收板，看能不能正常打测试条，若能，则为数据接收板损坏；不能，则主板损坏。

750写真机常见问题解析写真机常见问题解析1、更换喷头应注意事项：a)人体本身是一个最大的静电携带体、在更换喷头应注意先把自身所带的静电放掉,否则在更换时容易将喷头电路烧毁。

b)新喷头使用前须先加20ml-25ml墨水在喷头中，加注过程中速度不宜过快否则容易使墨水产生大量气泡阻碍墨水流入喷射腔，使喷头内的发热体不能正常降温而烧毁喷嘴（可选择使用较大注射针管加墨，注墨水后可先将喷头放置几分钟等气泡自消后再使用）c)喷头在注完墨水后，先将管道中墨水抽出压紧管道以免墨水回流再将喷头安装上，再用吸墨器将喷头内的空气排空，擦净喷头上的溢出的墨水。

（如喷头外有墨水可能会引起喷头后面的电路部分短路，如管道中未排空空气会造成喷头空烧而影响喷头的使用寿命）2、断墨原因：a、喷嘴电路烧坏b、喷嘴真正堵解决方法：1）如喷嘴电路烧坏，喷绘机会自动检测及补偿，使喷绘机仍可保持良好的打印效果。

2）如喷嘴堵塞，用吸墨吸取几次；如不能除堵塞的喷嘴，请用热的蒸馏水清洗喷嘴。

3) 墨水质量不纯,引起墨头内金属过滤网(解剖一废旧墨头可以看见)上杂质淤积,可根据具体情况清洗继续用(该症状表现为打印时逐渐断墨,打清洗条,又非常正常)。

3、打印时墨车来回走动时有停顿，以至打印速度减慢。

原因：每行喷印次数会明显地影响资料传输需求，喷印次数越少，所需的资料越多，以下因素都会影响打印速度。

a、RIP 的速度太慢，引致传输资料不足。

b、设定喷印次数太少，与RIP的配合不适当。

c、计算机传输速度慢。

解决方法：1）提高RIP 的速度，例如增加计算机记忆体，提升中央处理器等（仅限于软件RIP）,优化PC整体匹配性能，关闭其它程序，单运行RIP调入点阵图像文件。

2）更改喷印次数，一般最好为“6”.3) 选用标准的IEEE1284,打印电缆不宜太长(受干扰引起乱码及中途中止的可能性增大), 确定计算机打印口为“ECP”4、A:计算机主机有数据输出，但喷绘机没有工作B:计算机主机有数据输出，但喷绘机中途停止工作,无故障显示原因：a、主机并行口或绘图机并行口有故障b、写真机并口有故障c、空白的工作输出页d、喷绘机未能正确检测到纸张e、电脑病毒感染解决方法：1)尝试更换打印线或用另一部计算机联接喷绘机再做打印输出。

一：如何初始化设置菜单→使用者设置菜单→初始设定值二：初始化后英文变中文右4（按3下）→右2→右1→左4（一直按到出现中文）→确定三：更改PASS值设置菜单→打印模式菜单→每行喷印次数→一般改为“四次”或“六次”→确定四：更改托架速度设置菜单→打印模式菜单→托架速度→一般改为“7”→确定五：页边留白设置菜单→纸张选项菜单→页边留白→“正常”改为“扩展”→确定六：计量单位设置菜单→使用者设置菜单→计量单位选择→“英制”改为“公制”→确定七：保存设置菜单→使用者设置菜单→保存使用者设置→保存到“1”里→确定写真机的常见问题及解决办法1．错位：A．故障现象：左右错位大于0.5公分，隔段错位。

电机阻力值过大。

可检查皮带，皮带轮，铜套，滑面贴，光栅，确保都没有问题仍不能解决，更换电机。

B．故障现象：左右错位小于0.5公分，连续错位。

铜套阻力过大，可清洗铜套，擦拭光杆或降低托架速度。

仍不能解决，更换铜套C．故障现象：出图斜，成平行四边形。

擦光栅，译码器。

仍不能解决，检查光栅如果受损，更换光栅。

D．故障现象：字体周围有杂色虚边。

校准喷头。

2．出图速度慢：A.故障现象：打图左右有停顿。

操作系统是否WIN98，外部并行打印口是否是ECP 3．喷头不出墨：A．故障现象：单个喷头不出墨。

交叉换位打清洗后，判断触点带是否有问题。

如无，可以判断是烧或者堵，堵的话可用热的纯净水冲泡。

如固定一个颜色经常堵头，可与墨水供应商联系，调换墨水。

B．故障现象：所有喷头均不出喷墨，其中有一个喷头有问题，影响其他。

逐个打清洗挑出来即可，或者墨车板有问题。

4.打印出的图像歪斜错位或者走弧线？A.光栅太脏:用棉签蘸酒精擦拭光栅并保持环境卫生或更换光栅B.光栅感应器太脏:拆除光栅感应器用酒精擦拭或更换光栅感应器C.铜环磨损厉害或太脏:更换铜环或涂抹无尘机油保持润滑D.小车运行速度太快:将小车速度调到“7”或“8”为宜5.打印时小车两边停顿运行不流畅导致打印速度变慢?A.电脑未设置好ECP打印端:电脑重启，在电脑进行硬件自检时按DEL键进入COMS设置，进入INTEGRA TED PERIPHERALS功能选项，将其中的Parallel Port Mode设置为ECP （注意：一定要是标准ECP，而不是EPP，SPP或ECP/EPP），最后保存并退出BIOS,随后，电脑会重新启动，windows系统自动检测到ECP打印口并为其安装驱动程序，这时，您就可以使用ECP打印口所提供的告诉传输性能了。

写真机日常故障及排除方法一、打图时出现方格断墨光栅赃了，需用棉签沾清水擦洗上下光栅，应多擦几次洗净后用干棉签把水擦干。

二、不可认墨水匣解密卡松了需重新插好，或解密卡坏了。

三、打图错位1、皮带擦皮带轮卡，需调整皮带轮。

2、伺服电机坏了，需更换伺服电机。

3、铜环脏了，需清洗或更换铜环。

四、喷头不出墨1、小车板发热，需关闭机器休整。

2、触电带坏了，需更换触电带。

3、喷头堵了，需抽洗喷头。

⒋墨管接口堵了，需拔下多插几次即可，⒌喷头干扰，互换喷头位置，和用纸巾垫在喷头与触电带之间来检查是那个喷头干扰，更换喷头。

⒍如出现四个喷头同时不出墨，在排除喷头干扰后还不出墨即为小车板坏了。

五、测不到纸1、测纸器脏了，需用棉签沾清水擦洗。

2、测纸器没装好，需重装。

3、测纸器坏了，需更换测纸器。

4、小车板坏了，需更换。

六、打图边线向一边斜1、伺服电机坏了，需更换伺服电机。

2、光栅感应器脏了，需用棉签沾清水擦洗。

光栅感应器坏了，需更换。

七、开机时小车架撞左边机架1、光栅感应器脏了，需清洗干净。

2、光栅感应器坏了，需更换。

3、数据线没插好，需多插几次。

八、频繁测纸1、进纸传感器脏了，需清洗。

2、进纸传感器没插好与主板连接或接触不好。

3、进纸传感器坏了，需更换。

九、打图时喷头滴墨1、喷头内空气没抽净，需多抽几次。

2、墨管接口吻合不好，需重新插好或更换接口。

3、喷头漏气，需查出何处漏气然后用胶水密封。

十、打图时图面模糊静电干扰，（静电安全电压为三伏以内）十一、打图时出现规则性断墨1、小车板不稳定。

2、喷头位置不对。

四、喷头不出墨1、小车板发热，需关闭机器休整。

2、触电带坏了，需更换触电带。

3、喷头堵了，需抽洗喷头。

⒋墨管接口堵了，需拔下多插几次即可，⒌喷头干扰，互换喷头位置，和用纸巾垫在喷头与触电带之间来检查是那个喷头干扰，更换喷头。

⒍如出现四个喷头同时不出墨，在排除喷头干扰后还不出墨即为小车板坏了。

五、测不到纸1、测纸器脏了，需用棉签沾清水擦洗。

一、写真机主面板的介绍二、写真机喷头的校正三、蒙泰软件的安装及设置四、常见故障及解决方法五、常见问题的几点说明六、写真机的日常维护保养面板主菜单：说明：1. 装载打印载体（测纸）2. 切割（不用）3. 暂停（当机器打图时，喷头断线或其他问题时按此键暂停）4. 重新设置（当机器工作中想终止工作时按下此键）当按下“5馈送载体”键后，屏幕显示：馈送载体菜单：说明：此菜单是对载体进行装载操作，可选择“进”或“退”，按“退出”回到主菜单。

当按下“6 设置菜单”后，屏幕显示：设置菜单：说明：一般情况下C，E，F项不能随便更改，建议保持默认数值不变。

当选择A菜单时，屏幕显示：A打印模式菜单说明：各项设置如下:彩色模式（选“彩色”）优质模式（选“使用者自定”）英寸点数（选“600”或“300”，建议选：“600”）每行喷印次数（选“四”或“六”次）托架速度（即小车的行走速度，选“7”或“8”次）打印方向（选“双向”）. 1 .当选择B 菜单时，屏幕显示：B纸张选项菜单打印载体类型（选“卷轴”）打印载体标准（选“全部”）页边留白（选“正常”或“扩展”，建议选择“扩展”）自动装载延迟（选“6”）自动切割（选“关”）节省打印载体（选“开“）自动擦墨（选“开”或“关”）C 菜单用户勿须设定!!!当选择C时，屏幕显示：注意：以上各项禁止随意改动。

当选择D 时，屏幕显示：D使用者设置菜单选择使用者设定（把使用者选定的菜单设置保存在“1—8”中任意一项中）保存使用者设定（所需项选顶后必须保存在“使用者设定菜单”中选定的那一项中）计量单位选择（选“公制”）语种（选“中文”）初始设定值（勿动）打印设定值（勿动）液晶显示对比度（根据实际情况）当选择E时，屏幕显示：墨水选项菜单. 2 .当选择“墨水预热菜单”后，屏幕显示：墨水预热菜单当选择F时，屏幕显示：串口通讯菜单当选择“7辅助功能菜单”时，屏幕显示：7辅助功能菜单说明：各项功能如下:清洗（用于清洗）存取墨水匣（打印过程中用于对喷头进行抽墨等操作）颜色校准菜单（用于喷头的校正）选择“颜色校准菜单“时，屏幕显示：颜色校准菜单选择“校准菜单“时，屏幕显示：校准菜单.3 .选择“颜色静区菜单“时，屏幕显示：颜色静区菜单选择“服务菜单“时，屏幕显示：服务菜单选择“服务菜单”中的“校准菜单”时，屏幕显示：校准菜单选择“诊断菜单”时，屏幕显示：选择“附件菜单”时，屏幕显示：喷头的校正一、喷头的校正分两步1. 颜色的静区校正，具体方法如下：主菜单里选择“辅助功能菜单”“校准菜单”“颜色静区菜单”“颜色静区测试”即在纸上打印出颜色静区测试条2. 颜色的水平垂直校正主菜单里选择“辅助功能菜单”“颜色校准菜单”“校准打印测试”即在纸上打印出颜色校准测试条，二、图纸纵轴线测试主菜单里选择“辅助功能菜单”“颜色校准菜单”“图纸纵轴线测试打印”即在纸上起始端开始走纸,默认参数为:83.82cm. 如果打完偏大或偏少此数值则用打印的实际数值代替原有的数值.注：默认参数 83.82CM不会随更改数值所改变.. 5 .蒙泰软件安装及设置电脑设置：一在CMOS中对打印端口进行设置：重启电脑，在电脑进行硬件自检时按DEL键进入 CMOS设置，进入INTEGRATED PERIPHERALS功能选项，将其中的Parallel Port Mode 设置为ECP（注意：一定要是标准ECP，而不能是EPP、SPP或者ECP/EPP），最后保存并建出BIOS设置，随后，电脑会重新启动，WINDOWS系统自动检测到ECP打印口并为其安装驱动程序，这时，您就可以使用ECP打印口所提供的高速传输性能了。

写真机操作规程一、引言写真机是一种用于打印照片或图像的设备，广泛应用于家庭、商业和专业摄影领域。

为了确保写真机的正常运行和照片质量的稳定性，本文将详细介绍写真机的操作规程。

二、安全注意事项1. 使用前，请确保写真机的电源已经接地，并且符合电压要求。

2. 在操作写真机时，应避免触摸打印头和其他高温部件，以免烫伤。

3. 不要将手指或其他物体插入写真机内部，以免发生意外。

4. 在清洁或维护写真机时，务必先断开电源，并等待设备完全冷却后再进行操作。

三、写真机的启动与关闭1. 启动写真机时，先确保电源已连接，并按下电源按钮。

2. 在写真机启动后，等待设备自检完成后，即可进行打印操作。

3. 关闭写真机时，先将打印任务全部完成，然后按下电源按钮，待设备完全关闭后，方可断开电源。

四、打印照片1. 在写真机启动后，将要打印的照片或图像文件存储到写真机连接的存储设备中（如SD卡或U盘）。

2. 将存储设备插入写真机的相应接口，并在设备菜单中选择要打印的照片。

3. 在打印设置中，可以选择照片的尺寸、打印质量和颜色模式等参数。

4. 确认打印设置后，按下打印按钮，等待写真机完成打印操作。

五、更换打印耗材1. 当写真机的打印耗材（如墨盒或色带）用尽时，需要及时更换。

2. 打开写真机的耗材仓门，将用尽的打印耗材取出，并将新的打印耗材正确安装到设备中。

3. 关闭耗材仓门后，写真机会自动进行耗材初始化和校准，待设备提示耗材更换完成后，即可继续打印操作。

六、清洁与维护1. 定期清洁写真机的外壳和打印区域，使用柔软的布擦拭，避免使用化学溶剂或腐蚀性清洁剂。

2. 清洁打印头时，可以使用专用的清洁剂和棉签轻轻擦拭，注意不要用力过大，以免损坏打印头。

3. 在长时间不使用写真机时，应将设备放置在干燥、通风的地方，并断开电源，以防止灰尘和湿气对设备造成损害。

七、故障排除1. 如果写真机出现打印质量下降、卡纸或无法启动等问题，可以先检查设备是否正常连接，并确认打印耗材是否正常安装。

写真机故障大全及维修方法1．错位：A．故障现象：左右错位大于0.5公分，隔段错位。

解决：电机阻力值过大。

可检查皮带，皮带轮，铜套，滑面贴，光栅，确保都没有问题仍不能解决，更换电机。

B．故障现象：左右错位小于0.5公分，连续错位。

解决：铜套阻力过大，可清洗铜套，擦拭光杆或降低托架速度。

仍不能解决，更换铜套C．故障现象：出图斜，成平行四边形。

解决：擦光栅，译码器。

仍不能解决，检查光栅如果受损，更换光栅。

D．故障现象：字体周围有杂色虚边。

解决：校准喷头。

2．出图乱码：A．故障现象：固定某个颜色有色块。

解决：喷头有问题，更换喷头。

B．故障现象：整张图上有色块。

解决：数据线或者打印线有问题。

3．出图速度慢：故障现象：打图左右有停顿。

解决：操作系统是否MIN98，外部并行打印口是否是ECP4．喷头不出墨：A．故障现象：单个喷头不出墨。

解决：交*换位打清洗后，判断触点带是否有问题。

如无，可以判断是烧或者堵，堵的话可用热的纯净水冲泡。

如固定一个颜色经常堵头，可与墨水供应商联系，调换墨水。

B．故障现象：所有喷头均不出喷墨，其中有一个喷头有问题，影响其他。

解决：逐个打清洗挑出来即可，或者墨车板有问题。

5．无法联机打印：解决：A．检查蒙泰打印机设置是否正常，端口设置是否是LPT1B．检查解密卡，打印线是否正常。

C．如以上均正常仍无法联机打印，主板打印口或计算机有问题。

6．打印宽度不够？解决：A.纸张已经走偏:初次上纸的时候尽量上正并用卡纸器卡住B. “页边留白”未改成“扩展”:进入“设置菜单”－>“纸张选项菜单”－>“页边留白”改为“扩展”，一定要保存，并选择刚才保存的选项7.打印长度不够？解决：纵轴线不准:打开“辅助功能菜单”－>“颜色校准菜单”－>“图纸纵轴线测试”，即在纸上起始端开始走纸，打印出两个“T”字型的图标，用直尺测量交*点之间的距离，将数值改为测量后的结果保存并选择所保存的选项即可。

印刷电容电阻换线的步骤（1）印刷电路中不允许有交叉电路，对于可能交叉的线条，可以用“钻”、“绕”两种办法解决。

即，让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去，或从可能交叉的某条引线的一端“绕”过去，在特殊情况下如何电路很复杂，为简化设计也允许用导线跨接，解决交叉电路问题。

（2）电阻、二极管、管状电容器等元件有“立式”，“卧式”两种安装方式。

立式指的是元件体垂直于电路板安装、焊接，其优点是节省空间，卧式指的是元件体平行并紧贴于电路板安装，焊接，其优点是元件安装的机械强度较好。

这两种不同的安装元件，印刷电路板上的元件孔距是不一样的。

（3）同一级电路的接地点应尽量靠近，并且本级电路的电源滤波电容也应接在该级接地点上。

特别是本级晶体管基极、发射极的接地点不能离得太远，否则因两个接地点间的铜箔太长会引起干扰与自激，采用这样“一点接地法”的电路，工作较稳定，不易自激。

（4）总地线必须严格按高频-中频-低频一级级地按弱电到强电的顺序排列原则，切不可随便翻来复去乱接，级与级间宁肯可接线长点，也要遵守这一规定。

特别是变频头、再生头、调频头的接地线安排要求更为严格，如有不当就会产生自激以致无法工作。

调频头等高频电路常采用大面积包围式地线，以保证有良好的屏蔽效果。

（5）强电流引线（公共地线，功放电源引线等）应尽可能宽些，以降低布线电阻及其电压降，可减小寄生耦合而产生的自激。

（6）阻抗高的走线尽量短，阻抗低的走线可长一些，因为阻抗高的走线容易发笛和吸收信号，引起电路不稳定。

电源线、地线、无反馈元件的基极走线、发射极引线等均属低阻抗走线，射极跟随器的基极走线、收录机两个声道的地线必须分开，各自成一路，一直到功效末端再合起来，如两路地线连来连去，极易产生串音，使分离度下降。
