山东省郯城县第三中学2019年九年级物理第十六章《电压和电阻》单元测试考试试卷(有答案)

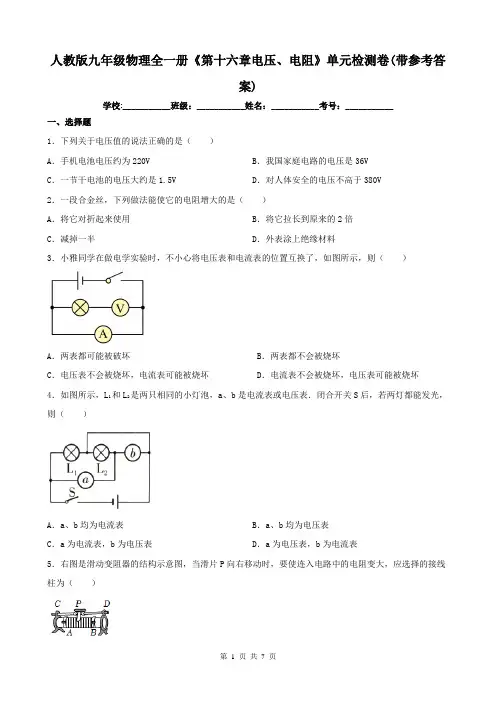

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V2．一段合金丝，下列做法能使它的电阻增大的是（）A．将它对折起来使用B．将它拉长到原来的2倍C．减掉一半D．外表涂上绝缘材料3．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，则（）A．两表都可能被破坏B．两表都不会被烧坏C．电压表不会被烧坏，电流表可能被烧坏D．电流表不会被烧坏，电压表可能被烧坏4．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表5．右图是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为（）A．A和B B．B和C C．B和D D．A和D6．如图所示的电路中，电源电压保持不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。

下列说法正确的是（）A．灯L1、L2并联B．灯L1两端的电压为4VC．灯L2两端的电压为4V D．电源两端的电压为8V7．如图所示是可调亮度的台灯中用于调节亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。

下列分析正确的是（）A．电位器应该和灯泡并联接入电路中B．若将b、c接入电路中，顺时针转动旋钮时，灯变亮C．若将a、b接入电路中，逆时针转动旋钮时，灯变暗D．电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的8．如图所示，两只灯泡都不亮。

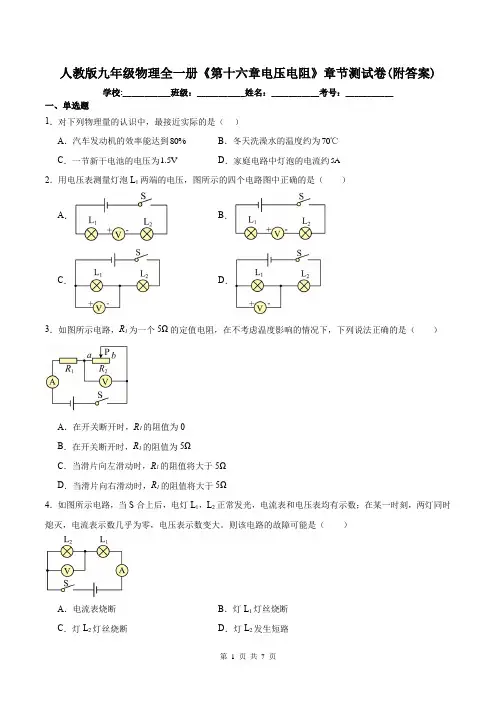

人教版九年级物理全一册《第十六章电压电阻》章节测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对下列物理量的认识中，最接近实际的是（）A．汽车发动机的效率能达到80%B．冬天洗澡水的温度约为70℃C．一节新干电池的电压为1.5V D．家庭电路中灯泡的电流约5A2．用电压表测量灯泡L1两端的电压，图所示的四个电路图中正确的是（）A．B．C．D．3．如图所示电路，R1为一个5Ω的定值电阻，在不考虑温度影响的情况下，下列说法正确的是（）A．在开关断开时，R1的阻值为0B．在开关断开时，R1的阻值为5ΩC．当滑片向左滑动时，R1的阻值将大于5ΩD．当滑片向右滑动时，R1的阻值将大于5Ω4．如图所示电路，当S合上后，电灯L1，L2正常发光，电流表和电压表均有示数；在某一时刻，两灯同时熄灭，电流表示数几乎为零，电压表示数变大。

则该电路的故障可能是（）A．电流表烧断B．灯L1灯丝烧断C．灯L2灯丝烧断D．灯L2发生短路5．下列关于电阻的几种说法中，正确的是（）A．长导线的电阻比短导线的电阻大B．粗导线的电阻比细导线的电阻小C．铁导线的电阻比铜导线的电阻大D．在一定条件下，有些导体电阻可变为06．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A．闭合开关S，甲接电压表，乙接电流表B．闭合开关S，甲接电流表，乙接电压表C．断开开关S，甲接电压表，乙接电流表D．断开开关S，甲、乙都接电流表7．如图电路中电源电压保持不变，定值电阻R的阻值为R0，闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数是U0，断开开关S，把定值电阻R换成阻值为2R0的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的阻值为（）A．5ΩB．10ΩC．15ΩD．20Ω8．如图所示的电路图，连接正确的是（）A．B．C．D．9．对人体安全的电压不高于（）A．1.5V B．36V C．220V D．380V10．如图所示，是一个可提供恒定电压和恒定电流的电源，R1=R2。

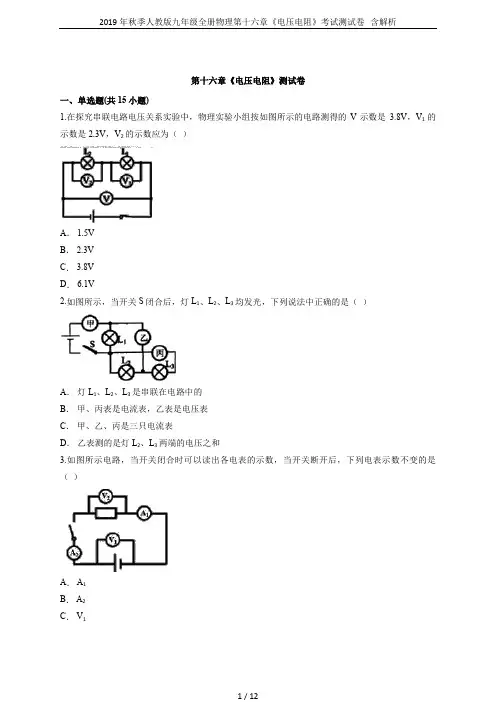

第十六章《电压电阻》测试卷一、单选题(共15小题)1.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V示数是3.8V，V1的示数是2.3V，V2的示数应为（）A． 1.5VB． 2.3VC． 3.8VD． 6.1V2.如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．甲、丙表是电流表，乙表是电压表C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和3.如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（）A． A1B． A2C． V1D． V24.如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为6V和4V，由此可知电阻R1、R2两端的电压分别是（）A． 4V、2VB． 2V、4VC． 6V、4VD． 4V、6V5.如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，②和③是电压表B．①和③是电压表，②是电流表C．①和②是电流表，③是电压表D．①②和③都是电流表6.如图所示，小灯泡能发光，下列说法正确的是（）A． a、b都是电流表B． a、b都是电压表C． a是电流表，b是电压表D． a是电压表，b是电流表7.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A． 4.8V、1.2VB． 6V、1.2VC． 1.2V、6VD． 1.2V、4.8V8.一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料9.图中各电路元件的连接均正确，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表10.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（）A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关11.实验室中常用的小灯泡、电流表、电压表的电阻分别为R L、R A、R V表示，则三者电阻大小关系为（）A． R L＞R A＞R VB． R V＞R L＞R AC． R L＜R A＜R VD． R L=R A＜R V12.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．13.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．b、cB．a、dC．a、bD．c、d14.如图所示的电路中，当开关S闭合时，电压表是测量（）A．L1灯两端的电压B．L2灯两端的电压C．电源电压D．L2灯和电源电压两端电压15.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表二、填空题(共3小题)16.电视信号在天线上感应的电压约为0.1mV，合 ______ V．经验证明只有 ______ 的电压对人体来说是安全的．家庭电路的电压为 ______ V．17.电阻是导体对电流的______ 作用，50Ω的实验用的小灯泡接入电路中，若开关没有闭合，则它的电阻是 ______ ．18.如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向 ______ 端移动．三、实验题(共3小题)19.李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：A．按图1所示的电路图连接好电路；B．闭合开关S，用电压表测出L1两端的电压；C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；D．测出AC间的电压．（1）对小芳同学以上实验操作评价是：①在拆接电路时，开关应该 ______ ；②小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图2甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（3）改正电路后，闭合开关，电压表示数如图2乙所示，电压表的示数为______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．20.下面是某实验小组在探究导体电阻大小与哪些因素有关的实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与导体材料是否有关，应选用 ______ 和 ______ 两根导体．（2）要探究导体电阻大小与导体横截面积是否有关，应选用 ______ 和 ______ 两根导体．（3）选用导体AD，可探究导体电阻大小与______ 是否有关；影响导体电阻的因素较多，因此本实验要采用的探究方法是 ______ ．21.如图甲所示是小贺同学制作的土豆电池，将电池两极接在电压表的正负接线柱上时，表盘指针偏转情况如图乙所示，则金属片______ （选填“A”或“B”）为电池的负极，该电池提供的电压为______ V．要给用四节电池供电的手电筒提供电量，则需要 ______ 个这样的土豆电池串联．四、计算题(共3小题)22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．2.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．3.【答案】C【解析】由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，所以，只有电压表V1无论开关闭合、断开都会测量电源的电压，示数不变．4.【答案】A【解析】由图可知，R1、R2串联，电压表V2与R1并联，电压表V1并联在电源两端．所以，电源的电压为U=6V，R1两端的电压为U1=4V；根据串联电路电压特点可知：R2两端的电压为U2=U-U1=6V-4V=2V．5.【答案】B【解析】本题要求两只灯泡串联连接，则电路中只有一条电流的路径，如下图中红线所示，则可以判断电流通过的电表②为电流表，没有通过的电表①和③为电压表．6.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．7.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．8.【答案】B【解析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大．故B 正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．9.【答案】B【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．10.【答案】C【解析】导体的电阻是其本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；D、电阻与导体的长度、横截面积有关，不符合题意.11.【答案】B【解析】小灯泡是用电器，有一定的电阻，电流表是一个电阻非常小的电路元件，理想状态下其电阻可视为0，电压表是一个电阻非常大的电路元件，理想状态下其电阻可视为极大．所以R V＞R L＞R A，则A、C、D错误，B正确．12.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．13.【答案】B【解析】A、选择的接线柱b、c，滑动变阻器连入bP段，滑片P向右移动时，连入电路的电阻变小．不符合题意．B、选择的接线柱a、d，滑动变阻器连入aP段，滑片P向右移动时，连入电路的电阻变大．符合题意．C、选择的接线柱a、b，滑动变阻器相当于定值电阻(ab段)，连入电路的电阻不变．不符合题意．D、选择的接线柱c、d，滑动变阻器被短路，连入电路的电阻为零．不符合题意．14.【答案】B【解析】电压表侧电压时，应当并联在电路中，即与被测电路并联；此题中，电压表与灯泡L2并联；故电压表是测L2两端的电压；15.【答案】B【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．16.【答案】10-4；不高于36V；220.【解析】因为1mV=10-3V，所以0.1mV=0.1×10-3V=10-4V；只有不高于36V的电压才是安全的；家庭电路的电压为220V.17.【答案】阻碍；50Ω．【解析】电阻是导体对电流的阻碍作用，电阻是导体本身的一种性质，它的大小与电压的高低，电流的大小以及开关是否闭合均无关系．18.【答案】右【解析】由图可知，滑动变阻器下端接线柱连接的是A，连入电路的电阻为AP段，所以要使滑动变阻器接入电路中的电阻变大，则滑片向右端移动．19.【答案】（1）①断开；②不能；电压表正负接线柱接反了；（2）如图：（3）1.2；1.8．【解析】（1）①在拆接电路时，开关必须断开；②当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（2）因为是探究串联电路的电压关系，所以两灯泡要串联，同时电压表要与L2并联．故答案为：（3）从图中可知，电压表选用的是0～3V的量程，其分度值为0.1V，所以其读数为1.2V，因为两灯泡串联，所以L1两端的电压为：U1=U-U2=3V-1.2V=1.8V．20.【答案】（1）A；B；（2）A；C；（3）长度；控制变量法．【解析】影响电阻大小的因素是：材料、长度、横截面积、温度．（1）要探究导体电阻大小与材料是否有关，应控制长度和横截面积相同，材料不同．故选AB．（2）要探究导体电阻大小与导体横截面积是否有关，应控制材料和长度相同，横截面积不同，故应选用AC；（3）如表中导体AD材料、横截面积相同，长度不同，所以选用导体AD，可探究导体电阻大小与长度是否有关；影响导体电阻大小的因素较多，因此本实验要采用的探究方法是控制变量法．21.【答案】B；0.4；15．【解析】（1）由图知，电压表选择的是0～3V量程，分度值为0.1V，水果电池电压为0.3V；由图知，电压表指针向右偏转时，说明“+”接线柱连接的是电池的正极，“-”接线柱连接的是电池的负极，故金属片B为电池的负极．（2）此时该电压表的量程是0～3V，故分度值是0.1V，所以此时电池电压是0.4V；（3）串联电路中，各部分电压之和等于总电压，故需要这种电池的个数是15个.22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．23.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.。

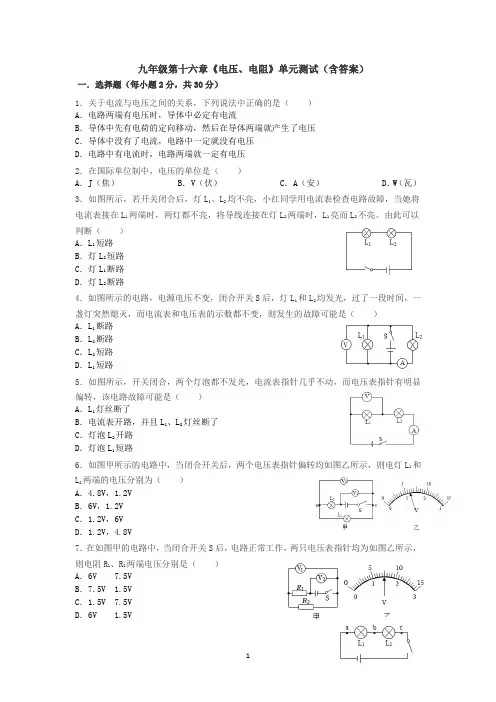

九年级第十六章《电压、电阻》单元测试（含答案）一．选择题（每小题2分，共30分）1．关于电流与电压之间的关系，下列说法中正确的是（）A．电路两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中一定就没有电压D．电路中有电流时，电路两端就一定有电压2．在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）3．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1断路B．L2断路C．L2短路D．L1短路5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．L1灯丝断了B．电流表开路，并且L1、L2灯丝断了C．灯泡L2开路D．灯泡L1短路6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V7．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．6V 7.5VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值9．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V10．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。

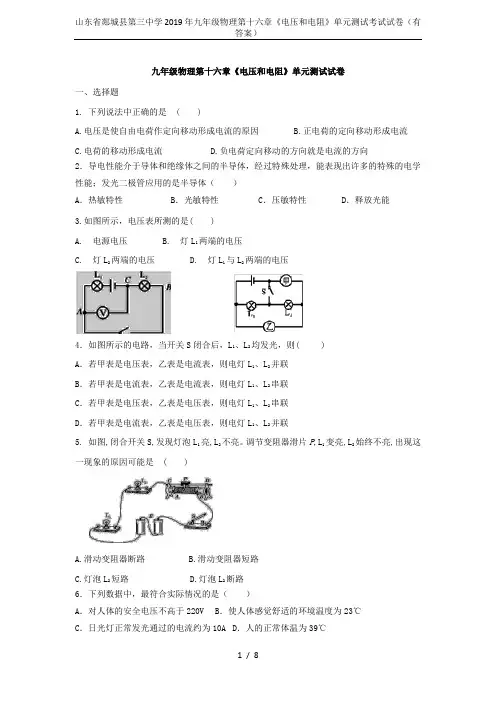

九年级物理第十六章《电压和电阻》单元测试试卷一、选择题1. 下列说法中正确的是 ( )A.电压是使自由电荷作定向移动形成电流的原因B.正电荷的定向移动形成电流C.电荷的移动形成电流D.负电荷定向移动的方向就是电流的方向2．导电性能介于导体和绝缘体之间的半导体，经过特殊处理，能表现出许多的特殊的电学性能；发光二极管应用的是半导体（）A．热敏特性B．光敏特性C．压敏特性D．释放光能3.如图所示，电压表所测的是( )A. 电源电压B. 灯L1两端的电压C. 灯L2两端的电压D. 灯L1与L2两端的电压4．如图所示的电路，当开关S闭合后，L1、L2均发光，则( )A．若甲表是电压表，乙表是电流表，则电灯L1、L2并联B．若甲表是电流表，乙表是电流表，则电灯L1、L2串联C．若甲表是电压表，乙表是电压表，则电灯L1、L2串联D．若甲表是电流表，乙表是电压表，则电灯L1、L2并联5. 如图,闭合开关S,发现灯泡L1亮,L2不亮。

调节变阻器滑片P,L1变亮,L2始终不亮,出现这一现象的原因可能是 ( )A.滑动变阻器断路B.滑动变阻器短路C.灯泡L2短路D.灯泡L2断路6．下列数据中，最符合实际情况的是（）A．对人体的安全电压不高于220V B．使人体感觉舒适的环境温度为23℃C．日光灯正常发光通过的电流约为10A D．人的正常体温为39℃7.超导现象是指某些物质在温度很低时电阻变为零的现象。

如果某种超导材料能应用于实际，最适合用来制作（）A. 保险丝B. 输电导线C. 电炉丝D. 变阻器的电阻丝8．有关电压表和电流表的使用中不相同的一个步骤是（）A．校零B．电流必须由正接线柱流入电表C．接入电路前要选择适当的量程D．连入电路中的方式9. 下列说法中,正确的是 ( )A.摩擦起电就是创造了电荷B.正电荷定向移动的方向被规定为电流的方向C.人体、大地、塑料都是导体D.导体的电阻跟它两端的电压成正比10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮11.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）A. B. C. D.12．下列估测与实际最相符的是（）A．中学生课桌的高度是0.5m B．普通中学生的质量为50kgC．人正常步行的速度是5m/s D．家用冰箱工作时的电流为5A13. 如图所示的电路中,将开关S闭合,灯L1和灯L2均发光。

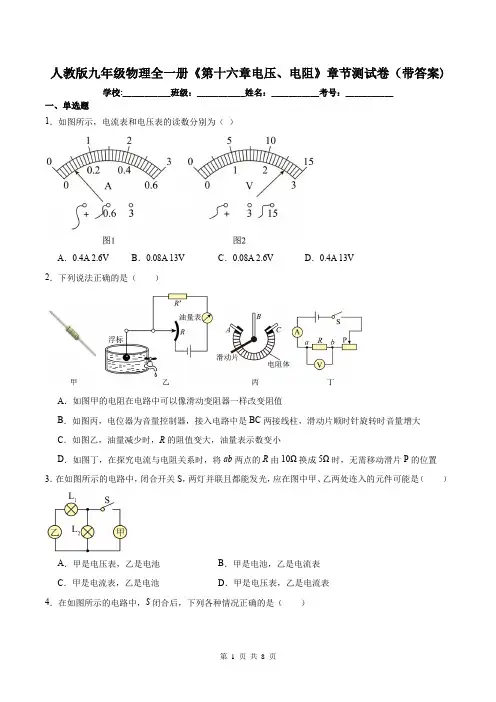

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。

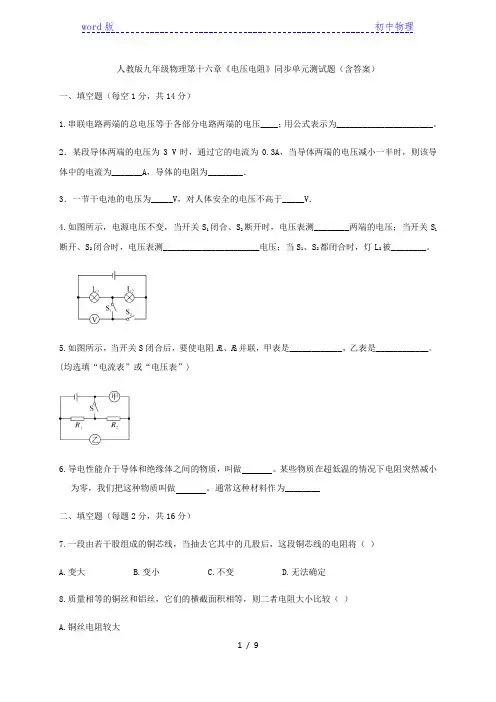

人教版九年级物理第十六章《电压电阻》同步单元测试题（含答案）一、填空题（每空1分，共14分）1.串联电路两端的总电压等于各部分电路两端的电压____；用公式表示为______________________。

2．某段导体两端的电压为3 V时，通过它的电流为0.3A，当导体两端的电压减小一半时，则该导体中的电流为_______A，导体的电阻为________．3．一节干电池的电压为_____V，对人体安全的电压不高于_____V．4.如图所示，电源电压不变，当开关S1闭合、S2断开时，电压表测________两端的电压；当开关S1断开、S2闭合时，电压表测______________________电压；当S1、S2都闭合时，灯L2被________。

5.如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是____________，乙表是____________。

(均选填“电流表”或“电压表”)6.导电性能介于导体和绝缘体之间的物质，叫做。

某些物质在超低温的情况下电阻突然减小为零，我们把这种物质叫做。

通常这种材料作为________二、填空题（每题2分，共16分）7.一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（）A.变大B.变小C.不变D.无法确定8.质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A.铜丝电阻较大B.铝丝电阻较大C.铜丝和铝丝电阻可能一样大D.无法判断谁的电阻较大9.下列说法正确的是（）A．导体容易导电，绝缘体不容易导电，是因为绝缘体中没有电荷B．超导体不能应用在电饭锅内的发热材料上C．天然气属于二次能源D．电磁铁的铁芯可用木棒代替10.如图所示的电路中，电源电压不变，定值电阻的阻值为R0。

闭合开关S，当滑动变阻器接入电路中的阻值为10 Ω时，电压表的示数为U0，断开开关S，把定值电阻R换成阻值为2R0的另一定值电阻。

再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为( )A． 5 Ω B． 10 ΩC． 15 Ω D． 20 Ω11．以下能直接在家庭电路220V电压下正常工作的用电器是( )A．手机 B．手电筒 C．电视机 D．电视机遥控器12．收音机和复读机上的“音量Volume”旋钮，能够控制声音的响度。

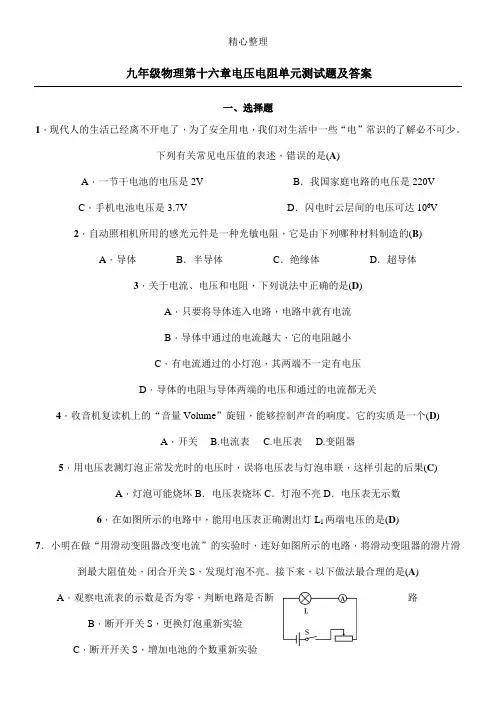

九年级物理第十六章电压电阻单元测试题及答案一、选择题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述，错误的是(A)A．一节干电池的电压是2V B．我国家庭电路的电压是220VC．手机电池电压是3.7V D．闪电时云层间的电压可达106V2．自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的(B) A．导体B．半导体C．绝缘体D．超导体3．关于电流、电压和电阻，下列说法中正确的是(D)A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体的电阻与导体两端的电压和通过的电流都无关4．收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。

它的实质是一个(D)A．开关 B.电流表 C.电压表 D.变阻器5．用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果(C) A．灯泡可能烧坏B．电压表烧坏C．灯泡不亮D．电压表无示数6．在如图所示的电路中，能用电压表正确测出灯L1两端电压的是(D)7．小明在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。

接下来，以下做法最合理的是(A) A．观察电流表的示数是否为零，判断电路是否断路B．断开开关S，更换灯泡重新实验C．断开开关S，增加电池的个数重新实验D．断开开关S，拆掉导线重新连接电路8．如图所示电路，开关闭合后两灯发光。

以下说法正确的是(A) A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍9．如图所示，电源电压保持不变，当滑动变阻器滑片P移到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是(D)A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L亮度变暗C．滑片P移到B端，同时闭合开关S1和S2，灯泡L仍正常发光D．滑片P移到B端，开关S1闭合，S29题10题11题12题断开，灯泡L亮度变暗10．在电学实验中，遇到断路时，常用电压表来检测。

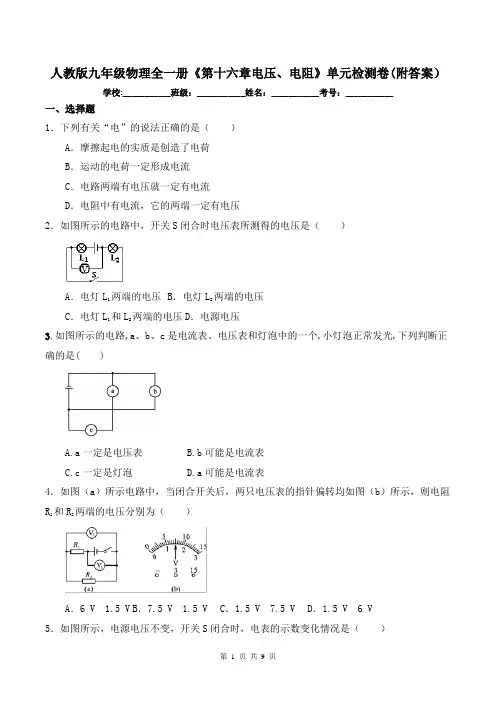

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列有关“电”的说法正确的是（）A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压2．如图所示的电路中，开关S闭合时电压表所测得的电压是（）A．电灯L1两端的电压B．电灯L2两端的电压C．电灯L1和L2两端的电压D．电源电压3.如图所示的电路,a、b、c是电流表、电压表和灯泡中的一个,小灯泡正常发光,下列判断正确的是()A.a一定是电压表B.b可能是电流表C.c一定是灯泡D.a可能是电流表4．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R 1和R2两端的电压分别为（）A．6 V 1.5 V B．7.5 V 1.5 V C．1.5 V 7.5 V D．1.5 V 6 V 5．如图所示，电源电压不变，开关S闭合时，电表的示数变化情况是（）A．电压表示数变大，电流表示数变小B．电流表、电压表示数均变小C．电流表、电压表示数均变大D．电压表示数变小，电流表示数变大6.普通笔记本电脑的电池电压最接近()A. 220VB. 110VC. 20VD. 380V7．如图所示，A、B是同种材料制成的均匀导线，它们的长度相等，A的横截面积是B的两倍，要想使这两段导线的电阻相等，以下措施可行的是（）A．将导线A均匀拉长到原来的2倍B．将导线A截去一半的长度C．将导线B对折合并D．将导线B截去一半的长度8．如图所示，电流表A1示数为0.3 A，当开关S由闭合到断开时，电流表A的示数变化了0.5 A，下列说法正确的是( )A.开关S由闭合到断开时，表A1示数变大B.开关S由闭合到断开时，表A示数减小了0.5 A，表A1示数不变C.开关S由闭合到断开时，表V示数变小D.开关S闭合时，表A1与表A的示数之比为3∶59．电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A．A、B 两个接线柱分别接入电路B．B、C两个接线柱分别接入电路C．A、C两个接线柱分别接入电路D．以上连接方法都正确10.右图是小明设计的模拟调光台灯电路。

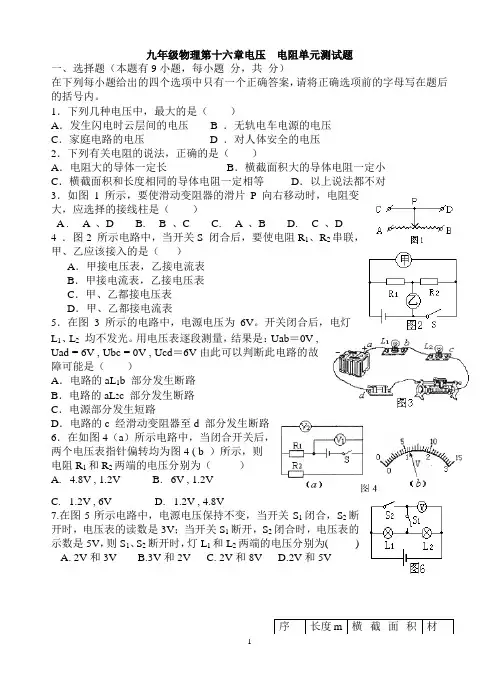

九年级物理第十六章电压电阻单元测试题一、选择题（本题有9小题，每小题分，共分）在下列每小题给出的四个选项中只有一个正确答案，请将正确选项前的字母写在题后的括号内。

1．下列几种电压中，最大的是（）A．发生闪电时云层间的电压 B ．无轨电车电源的电压C．家庭电路的电压 D ．对人体安全的电压2．下列有关电阻的说法，正确的是（）A．电阻大的导体一定长B．横截面积大的导体电阻一定小C．横截面积和长度相同的导体电阻一定相等D．以上说法都不对3．如图1 所示，要使滑动变阻器的滑片P 向右移动时，电阻变大，应选择的接线柱是（）A . A 、D B.B 、C C. A 、B D. C 、D4 ．图2 所示电路中，当开关S 闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表5．在图3 所示的电路中，电源电压为6V。

开关闭合后，电灯L、L2均不发光。

用电压表逐段测量，结果是：Uab＝0V ,Uad = 6V , Ubc = 0V , Ucd＝6V由此可以判断此电路的故障可能是（）A．电路的aL1b 部分发生断路B．电路的aL2c 部分发生断路C．电源部分发生短路D．电路的c 经滑动变阻器至d 部分发生断路6．在如图4（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图4 ( b ）所示，则电阻R1和R2两端的电压分别为（）A. 4.8V , 1.2VB. 6V , 1.2VC. 1.2V , 6VD. 1.2V , 4.8V7.在图5所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S1、S2断开时，灯L1和L2两端的电压分别为( )A. 2V和3VB.3V和2VC. 2V和8VD.2V和5V8.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：( )A 、采用序号1与2对比，是研究电阻大小是否与长度有关B 、采用序号1与3对比，是研究电阻大小是否与长度有关C 、采用序号2与4对比，是研究电阻大小是否与材料有关D 、采用序号3与4对比，是研究电阻大小是否与横截面积有关9．如图7所示，电路中的电源电压不变，当滑动变阻器的滑片P 移动时下列说法正确的是（ ） A ．P 向a 移动滑阻阻值变大B ．将滑片P 移至a 点，A 1示数为零C ．P 向右移动过程中，A 1示数不变，A 示数变小D ．P 向左移动过程中，A 示数不变，A 1示数减小 图7二、填空题（每空1分，共24分）9.在我国，家庭电路的电压是 V ，家中电视机、电冰箱、电灯等用电器之间的连接方式是 （选填“串”或“并”）联，将3节干电池串联起来使用，提供的电压为 V 。
