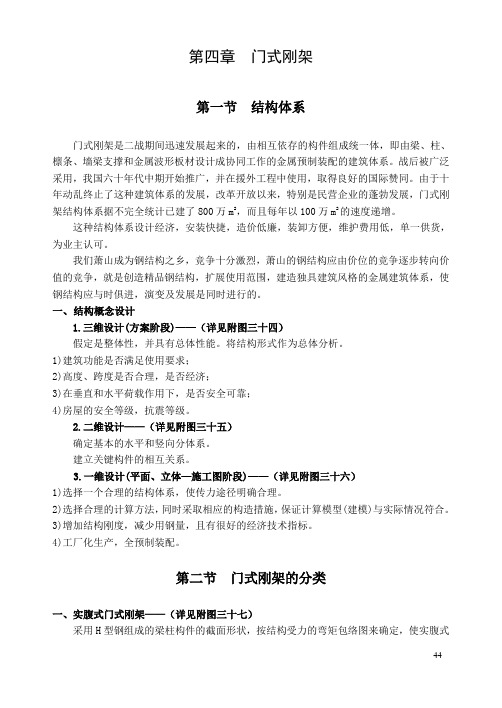

第四章门式刚架第一节结构体系门式刚架是二战期间迅速发展起来的，由相互依存的构件组成统一体，即由梁、柱、檩条、墙梁支撑和金属波形板材设计成协同工作的金属预制装配的建筑体系。
战后被广泛采用，我国六十年代中期开始推广，并在援外工程中使用，取得良好的国际赞同。
由于十年动乱终止了这种建筑体系的发展，改革开放以来，特别是民营企业的蓬勃发展，门式刚架结构体系据不完全统计已建了800万m2，而且每年以100万m2的速度递增。
这种结构体系设计经济，安装快捷，造价低廉，装卸方便，维护费用低，单一供货，为业主认可。
我们萧山成为钢结构之乡，竞争十分激烈，萧山的钢结构应由价位的竞争逐步转向价值的竞争，就是创造精品钢结构，扩展使用范围，建造独具建筑风格的金属建筑体系，使钢结构应与时俱进，演变及发展是同时进行的。
一、结构概念设计1.三维设计(方案阶段)——（详见附图三十四）假定是整体性，并具有总体性能。
将结构形式作为总体分析。
1)建筑功能是否满足使用要求；2)高度、跨度是否合理，是否经济；3)在垂直和水平荷载作用下，是否安全可靠；4)房屋的安全等级，抗震等级。
2.二维设计——（详见附图三十五）确定基本的水平和竖向分体系。
建立关键构件的相互关系。
3.一维设计(平面、立体—施工图阶段)——（详见附图三十六）1)选择一个合理的结构体系，使传力途径明确合理。
2)选择合理的计算方法，同时采取相应的构造措施，保证计算模型(建模)与实际情况符合。
3)增加结构刚度，减少用钢量，且有很好的经济技术指标。
4)工厂化生产，全预制装配。
第二节门式刚架的分类一、实腹式门式刚架——（详见附图三十七）采用H型钢组成的梁柱构件的截面形状，按结构受力的弯矩包络图来确定，使实腹式门式刚架达到经济，轻巧，美观的效果。
工厂化生产水平较高，可以达到工地全装配化，缩短工期。
在同等条件与普通钢结构可节约钢材10%～20%。
二、格构式门式钢架——（详见附图三十八）采用型钢或钢管组成的门式刚架，同样可达到更为经济，轻巧，美观的效果。
门式刚架的⼀些基本概念1.1.横向：边跨：抗风柱、⾓柱、底部螺栓、屋⾯梁、端部框架（梁、柱整体）。
中间跨：中柱、连续框架梁、屋⾯梁、净跨、净⾼、⾼强度螺栓。
1.2.纵向：边柱、柱距、桁车梁、檐⾼。
1.3.墙⾯：墙⾯板、墙⾯檩条、墙⾯剪⼒撑、檐⾼。
1.4.屋⾯：屋⾯板、采光板、屋⾯檩条、檐⼝檩条、屋脊、屋⾯剪⼒撑。
以上概念如下图所⽰：image1.5.隅撑：隅撑就是在靠边墙⾓的部位、梁与柱之间、梁与檩、柱与檩之间的⽀撑杆。
墙⾯上的叫墙隅撑，屋⾯上的叫屋⾯隅撑。
亦有⼈定义为连接钢梁和檩条的接近45度⽅向斜撑(在梁上的连接点靠近梁的下翼缘板).[1]:为了保证构件的平⾯外的稳定性，减⼩构件平⾯外的计算长度。
当横梁和柱的内侧翼缘需要设置侧向⽀撑点时，可以利⽤连接于外侧翼缘的檩条或墙梁设置隅撑。
隅撑⼀般宜采⽤单⾓钢制作，按照轴⼼受压构件设计。
[2]:为了防⽌受压翼缘（梁下翼缘和柱的内侧翼缘）屈曲失稳，增加受压翼缘的稳定性⽽设置的。
" 隅撑的设置是⽤来保证梁的下翼缘受压部分的局部稳定。
梁的上翼缘的局部稳定由与之连接的檩条保证（原因：梁的上翼缘是受拉区，不存在整体稳定问题。
但是由于多少程度地存在潜在的局部稳定问题；但是⼀般情况下，由于局部失稳产⽣的横向⼒很⼩。
因此，檩条作为与之联系的构件，可以保证翼缘不失稳。
Yc-1：有的直接⽤三⾓形表⽰，imageimageimageimage1.6：檩条、檩托：檩托：指钢檩条搁在钢屋架上弦的斜⾯上，需要有⼀个三⾓形的钢件托住，称钢檩托。
imageimage檩条、檩托⾼度：我们⼀般是檩条底与屋⾯梁空10mm，因为檩条端部计算模型应为铰接，还有就是孔的加⼯也会有误差的，空⼀点这样也好安装，檩条⾼度⽐檩托⾼度⾼10或15，这样不会碰到屋⾯板。
有如果有内天沟为提⾼天沟深度,必须加⾼檩托的。
檩条、天沟：image1、天沟与梁柱连接节点板的处理可以是（1）加宽柱顶部的宽度；（2）将柱与梁连接部分加出⼀部分在做节点板；（3）将天沟板底部折⼀⼩⾓。
门式钢架结构设计要点1.1 门刚结构体系基本情况门式刚架轻型钢结构主要指承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖和轻型外墙、可以设置起重量不大于20t 的中、轻级工作制桥式吊车或 3t 悬挂式起重机的单层厂房钢结构。
在轻型门式刚架结构体系中，屋盖应采用压型钢板屋面板和冷弯薄壁型钢檩条，主刚架可采用变截面实腹刚架，外墙宜采用压型钢板墙板和冷弯薄壁型钢墙梁，也可以采用砌体外墙或底部为砌体、上部为轻质材料的外墙。
主刚架斜梁下翼缘和刚架柱内翼缘的出平面稳定性，由与檩条或墙梁相连接的隅撑来保证。
主刚架间的交叉支撑可采用角钢或张紧的圆钢。
单层门式刚架轻型房屋可采用隔热卷材做屋盖隔热和保温层，也可以采用带隔热层的板材作屋面。
门式刚架轻型房屋屋面坡度宜取 1/8~1/20，在雨水较多的地区宜取其中较大值。
门式刚架尺寸应符合下列规定：(1)、门式刚架的跨度，应取横向刚架柱轴线间的距离。
(2)、门式刚架的高度，应取地坪至柱轴线与斜梁轴线交点的高度。
门式刚架的高度，应根据使用要求的室内净高确定，设有吊车的厂房应根据轨顶标高和吊车净高要求而定。
(3)、柱的轴线可取通过柱下端（较小端）中心的竖向轴线。
工业建筑边柱的定位轴线宜取柱外皮。
斜梁的轴线可取通过变截面梁段最小端中心与斜梁上表面平行的轴线。
(4)、门式刚架轻型房屋的建筑尺寸：其檐口高度，应取地坪至房屋外侧檩条下缘的高度；其最大高度，应取地坪至屋盖顶部檩条上缘的高度；其宽度，应取房屋侧墙墙梁外皮之间的距离；其长度，应取两端山墙墙梁外皮之间的距离。
(5)、门式刚架的跨度，宜为9~36m，以3m 为模数。
边柱的宽度不相等时，其外侧要对齐。
5(6)、门式刚架的高度，宜为4.5~9.0m，必要时可适当加大。
当有桥式吊车时不宜大于 12m。
(7)、门式刚架的间距，即柱网轴线在纵向的距离宜为6m，也可采用 7.5m 或 9m，最大可用 12m。
跨度较小时可用 4.5m。
(8)、挑檐长度可根据使用要求确定，宜采用0.5~1.2m，其上翼缘坡度宜与斜梁坡度相同。

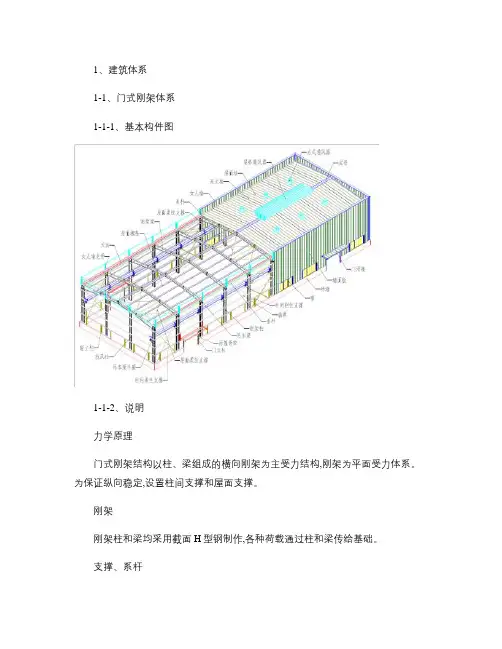

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构,刚架为平面受力体系。
为保证纵向稳定,设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作,各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作,一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管,与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力,并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点铰接柱脚刚接柱脚一刚接柱脚二b.梁、柱节点柱头节点一柱头节点二梁间连接节点吊车梁牛腿节点抗风柱连接节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式a.单坡单跨b.山墙刚架c.连跨多屋脊d.连跨单屋脊e.单坡连跨■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架,不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架:纵横两个方向均采用刚接的框架。
b.刚接-支撑框架:横向采用刚接,纵向采用铰接,并在纵向设置支撑,以传递水平力。
c.支撑式框架:纵横向均采用铰接,两向均设置支撑传递水平力。
d.有时为保证足够的刚度,在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作,其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点梁柱双向刚接节点一梁柱双向刚接节点二梁柱单向刚接节点梁柱双向铰接节点通梁方式柱顶节点主次梁连接节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
