卷材防水屋面 构造层次 节点设计

1、屋面防水卷材的施工分析屋面工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。

这样避免施工后留下缺陷，造成返工，同时工程依据施工组织有计划地展开施工，防止工作遗漏、错乱、颠倒影响工程质量。

有了施工组织，下一步施工负责人应向班组进行技术交底。

内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。

屋面防水卷材工程设计原则：1.1以防为主，放排结合排水是屋面防水的一个重要内容，对于平屋顶，应以防为主，但应尽快将水排走，减轻防水层的负担，避免屋面较长时间积水。

这就要求设计屋面及天沟的排水坡度和排水路线、排水管的管径及数量。

1.2按级设防，满足设防要求屋面防水工程应根据建筑物的性质、重要程度、使用功能要求以及防水层的耐用年限等，选用不同的屋面防水卷材和不同的构造层次，以满足设防要求，保证防水可靠。

1.3适当考察施工因素屋面防水卷材的质量取决于材料、设计、施工等诸因素，而其中施工因素的影响最大。

尤其是现在，我国防水施工让以手工操作为主，操作人员的技术水平、心理素质以及工艺的繁杂难易程度均会对施工质量造成相当大的影响。

因此，一个好的设计，必须适当考虑施工因素，尽量采用简单的构造，选用施工方便的材料或提到设防能力，提高防水安全储备，弥补施工可能产生的缺陷。

1.4屋面找平层的要求找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。

因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。

找平层相邻表面构成的转角处，应做成圆弧或钝角。

当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。

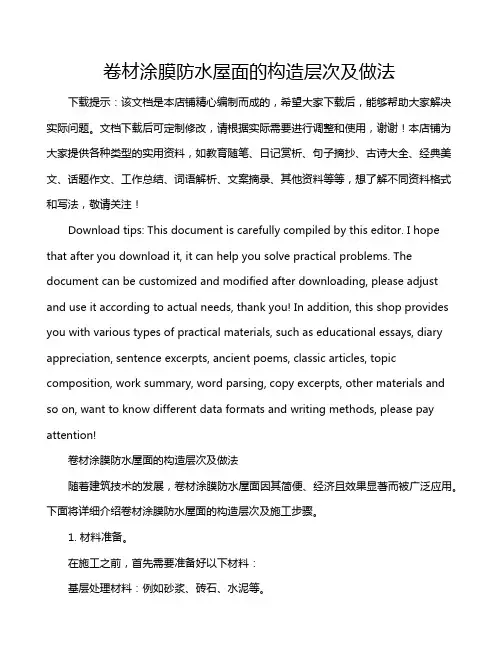

卷材涂膜防水屋面的构造层次及做法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!卷材涂膜防水屋面的构造层次及做法随着建筑技术的发展，卷材涂膜防水屋面因其简便、经济且效果显著而被广泛应用。

1.简述柔性防水屋面的基本构造层次及作用。

参考答案：柔性防水屋面的基本构造层次从下至上依次有：结构层、找平层、结合层、防水层、保护层。

结构层：屋面承重层；找平层：使基层平整，防止卷材凹陷或断裂；结合层：在基层与卷材胶粘剂间形成一层胶质薄膜，使卷材与基层胶结牢固；防水层：屋面防水.2.混凝土刚性防水屋面中，设置隔离层的目的是什么？其常用的构造做法是什么？参考答案：为了减少结构层变形及温度变化对防水层的不利影响，宜在结构层与防水层间设隔离层使二者脱开。

隔离层可采用铺纸筋灰、低强度等级砂浆，或薄砂层上干铺一层油毡等做法。

教材 1：P843.刚性防水面为什么要设置分格缝？通常在哪能些部位设置分格缝？参考答案：设置分格缝的目的在于防止温度变形引起防水层开裂，防止结构变形将防水层拉坏。

位置设置在温度变形允许的范围内和结构变形敏感的部位，如屋面转折处、现浇屋面板与预制屋面板的交接处、泛水与立墙交接处等部位.4. 楼梯一般有几部分组成，各部分的作用是什么?参考答案：楼梯一般由梯段、平台和栏杆扶手三部分组成。

楼梯梯段：是联系两个不同标高平台的倾斜构件，由若干个踏步构成。

楼梯平台：是联系两个楼梯段的水平构件，主要是为了解决楼梯段的转折和与楼层连接，同时也使人在上下楼时能在此处稍做休息。

一般分成楼层平台和中间平台。

栏杆和扶手：为了确保使用安全，应在楼梯段的临空边缘设置栏杆或栏板。

5. 楼梯平台宽度、栏杆扶手高度和楼梯净空高度各有什么规定？参考答案：楼梯中间平台宽度不小于梯段宽度，并且不小于 1.1m；栏杆扶手高度：室内楼梯一力受不宜小于 900mm，靠楼梯井一侧水平扶手长度超过 0.5 m 时，其高度不应小于 1. 05m；室外楼梯栏杆高度不应小于 1.05m；供儿童使用的楼梯应在 500～600 mm 高度增设扶手。

楼梯净空高度：民用建筑楼梯平台上部及下部过道处的净高应不小于 2m，楼梯段净高不宜小于 2.2m。

6. 室外台阶的构造要求是什么？通常有哪些材料做法？参考答案：应坚固耐磨，具有较好的耐久性、抗冻性和抗水性。

卷材防水屋面的基本构造层次
屋面防水是建筑物的重要组成部分，它不仅能够有效地防止雨水渗入，而且还能够提高建筑物的外观美观度。

卷材防水屋面是一种常见的防
水屋面，它的基本构造层次包括：
首先是基层，它是屋面防水的基础，一般由混凝土或砖石组成，其表
面要平整、光滑，以保证卷材防水屋面的正常施工。

其次是防水层，它是卷材防水屋面的核心，一般由高分子防水卷材组成，其厚度一般为1.2mm-2.0mm，具有良好的防水性能，能够有效地防止雨水渗入。

接着是保护层，它是卷材防水屋面的表面层，一般由石膏板、瓷砖等
材料组成，其表面要光滑、平整，以保证卷材防水屋面的外观美观度。

最后是排水层，它是卷材防水屋面的最外层，一般由铝合金排水板组成，其表面要光滑、平整，以保证雨水能够有效地排出。

总之，卷材防水屋面的基本构造层次包括基层、防水层、保护层和排
水层，它们的正确施工和维护能够有效地防止雨水渗入，提高建筑物
的外观美观度。

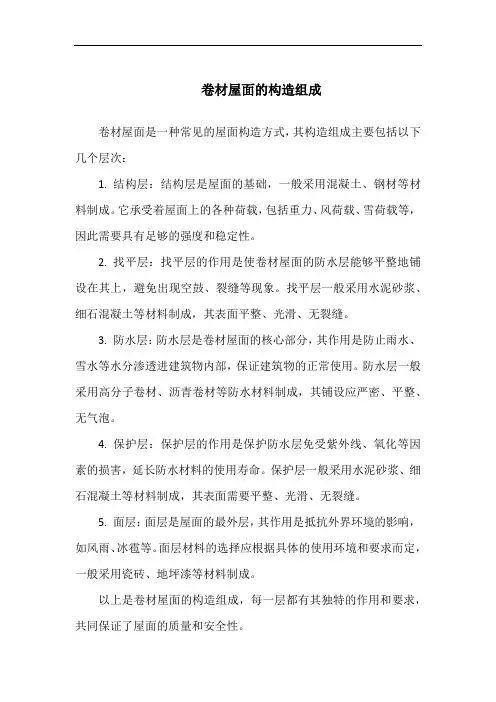

卷材屋面的构造组成
卷材屋面是一种常见的屋面构造方式，其构造组成主要包括以下几个层次：
1. 结构层：结构层是屋面的基础，一般采用混凝土、钢材等材料制成。

它承受着屋面上的各种荷载，包括重力、风荷载、雪荷载等，因此需要具有足够的强度和稳定性。

2. 找平层：找平层的作用是使卷材屋面的防水层能够平整地铺设在其上，避免出现空鼓、裂缝等现象。

找平层一般采用水泥砂浆、细石混凝土等材料制成，其表面平整、光滑、无裂缝。

3. 防水层：防水层是卷材屋面的核心部分，其作用是防止雨水、雪水等水分渗透进建筑物内部，保证建筑物的正常使用。

防水层一般采用高分子卷材、沥青卷材等防水材料制成，其铺设应严密、平整、无气泡。

4. 保护层：保护层的作用是保护防水层免受紫外线、氧化等因素的损害，延长防水材料的使用寿命。

保护层一般采用水泥砂浆、细石混凝土等材料制成，其表面需要平整、光滑、无裂缝。

5. 面层：面层是屋面的最外层，其作用是抵抗外界环境的影响，如风雨、冰雹等。

面层材料的选择应根据具体的使用环境和要求而定，一般采用瓷砖、地坪漆等材料制成。

以上是卷材屋面的构造组成，每一层都有其独特的作用和要求，共同保证了屋面的质量和安全性。

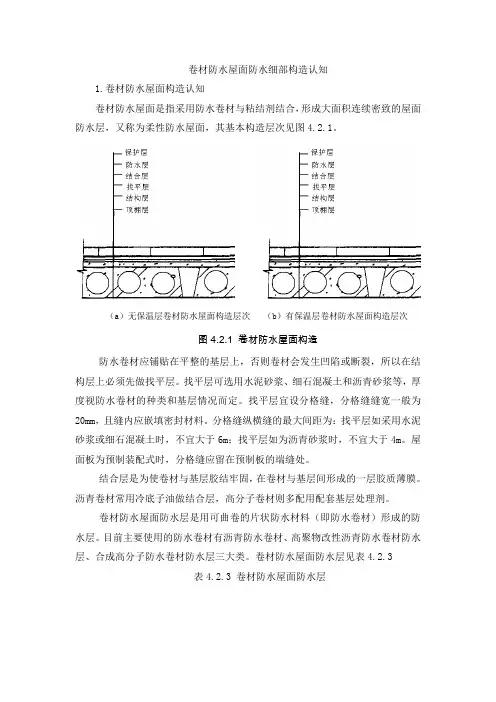

卷材防水屋面防水细部构造认知1.卷材防水屋面构造认知卷材防水屋面是指采用防水卷材与粘结剂结合，形成大面积连续密致的屋面防水层，又称为柔性防水屋面，其基本构造层次见图4.2.1。

（a）无保温层卷材防水屋面构造层次（b）有保温层卷材防水屋面构造层次图4.2.1 卷材防水屋面构造防水卷材应铺贴在平整的基层上，否则卷材会发生凹陷或断裂，所以在结构层上必须先做找平层。

找平层可选用水泥砂浆、细石混凝土和沥青砂浆等，厚度视防水卷材的种类和基层情况而定。

找平层宜设分格缝，分格缝缝宽一般为20mm，且缝内应嵌填密封材料。

分格缝纵横缝的最大间距为：找平层如采用水泥砂浆或细石混凝土时，不宜大于6m；找平层如为沥青砂浆时，不宜大于4m。

屋面板为预制装配式时，分格缝应留在预制板的端缝处。

结合层是为使卷材与基层胶结牢固，在卷材与基层间形成的一层胶质薄膜。

沥青卷材常用冷底子油做结合层，高分子卷材则多配用配套基层处理剂。

卷材防水屋面防水层是用可曲卷的片状防水材料（即防水卷材）形成的防水层。

目前主要使用的防水卷材有沥青防水卷材、高聚物改性沥青防水卷材防水层、合成高分子防水卷材防水层三大类。

卷材防水屋面防水层见表4.2.3表4.2.3 卷材防水屋面防水层沥青防水卷材防水层是用沥青防水卷材作为防水材料的防水层。

沥青防水卷材是用原纸、纤维毡等胎体材料浸涂沥青后，然后用高软化点石油沥青涂盖油纸两边，再在表面撒布粉状、粒状或片状隔离材料制成可卷曲的片状防水材料。

沥青防水卷材品种多、产量大。

高聚物改性沥青防水卷材的应用已是目前我国发展的主要卷材品种。

改性沥青与传统的氧化沥青相比，其使用温度区间大，制成的卷材光洁柔软、高温不淌、低温不裂。

弹性体改性沥青防水卷材是以苯乙烯－丁二烯－苯乙烯（SBS）热塑性弹性体作改性剂的沥青侵渍基胎（玻纤毡、聚酯毡），并涂盖两面，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的防水卷材，简称SBS防水卷材。

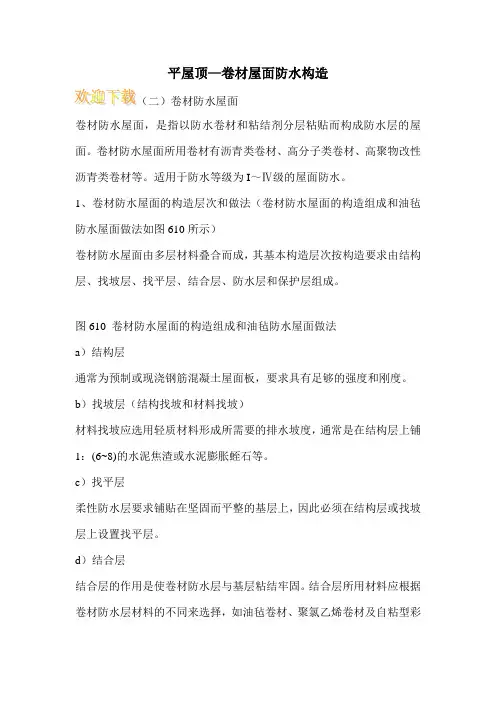

平屋顶—卷材屋面防水构造卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。

卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。

适用于防水等级为I～Ⅳ级的屋面防水。

1、卷材防水屋面的构造层次和做法（卷材防水屋面的构造组成和油毡防水屋面做法如图610所示）卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。

图610 卷材防水屋面的构造组成和油毡防水屋面做法a）结构层通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。

b）找坡层（结构找坡和材料找坡）材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：(6~8)的水泥焦渣或水泥膨胀蛭石等。

c）找平层柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。

d）结合层结合层的作用是使卷材防水层与基层粘结牢固。

结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。

冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。

e）防水层防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。

当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm,左右搭接不小于l00mm。

油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。

目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。

简述卷材防水屋面基本构造层次及作用
卷材防水屋面是一种常见的屋面防水方式，其基本构造包括基层、防水层、保护层和配件。

不同的构造层次具有不同的作用，从而实现整个卷材防水屋面的功能。

一、基层
基层是卷材防水屋面的底部结构，通常由混凝土、砖石或木质结构等材料构成。

基层的作用是支撑整个卷材防水系统，并提供平整的表面以便于安装和使用。

二、防水层
防水层是卷材防水系统最重要的组成部分，通常由SBS（聚合物改性沥青）或APP（聚丙烯酰胺改性沥青）等高分子复合材料制成。

其主要作用是阻止雨水渗入建筑物内部，保护建筑物结构和室内设施免受雨水侵害。

三、保护层
保护层位于防水层上方，通常由碎石、沙子或者特殊的涂料等材料制
成。

其主要作用是保护防水层免受日晒雨淋和机械损伤，延长卷材防水屋面的使用寿命。

四、配件
配件包括排水系统、通风系统、防雷避雷装置等，其作用是保证卷材防水屋面的正常运行和安全使用。

总体来说，卷材防水屋面的基本构造层次是从下到上依次为基层、防水层、保护层和配件。

每一层都有其独特的作用，从而共同实现整个卷材防水屋面的功能。

在实际应用中，根据不同建筑物的需求和环境条件，可以对这些构造进行调整和改进，以达到最佳的效果。

平屋面卷材防水构造做法一、屋面结构层处理1.在进行防水施工前，应对屋面结构层进行清理和修补，确保基层表面平整、干净、干燥，无油污、浮灰等杂质。

2.对于裂缝、孔洞等缺陷，应进行修补和加强处理，确保基层质量符合防水施工要求。

二、防水层材料选择1.根据工程要求和防水等级，选择合适的防水卷材和涂料。

一般常用的防水材料有SBS改性沥青防水卷材、自粘防水卷材、聚氨酯防水涂料等。

2.防水材料应符合国家相关标准和设计要求，并具备出厂合格证明和检测报告。

三、防水层施工1.施工前应先做好基层处理，确保基层表面平整、干净、干燥。

2.根据设计要求，进行防水卷材的铺设。

对于大面积的防水卷材，可采用搭接法或对接法进行铺设，搭接宽度和对接缝处理应符合规范要求。

3.在防水卷材铺设完毕后，应进行涂料的涂刷，确保涂刷均匀、无漏涂、无堆积。

4.防水层施工完毕后，应进行验收，确保防水层质量符合要求。

四、保温层施工1.根据设计要求，选择合适的保温材料，如聚苯乙烯板、矿棉板等。

2.将保温材料铺设在防水层上，并用专用胶粘剂进行粘贴。

3.保温层铺设完毕后，应进行验收，确保保温层质量符合要求。

五、保护层施工1.根据设计要求，选择合适的保护层材料，如水泥砂浆、细石混凝土等。

2.将保护层材料铺设在保温层上，并进行抹平压光。

3.保护层施工完毕后，应进行验收，确保保护层质量符合要求。

六、地面防水层施工1.在进行地面防水层施工前，应对地面基层进行处理，确保表面平整、干净、干燥。

2.根据设计要求，选择合适的防水材料，如防水涂料、防水卷材等。

3.将防水材料涂刷或铺设在地面上，并确保涂刷均匀、无漏涂、无堆积。

4.地面防水层施工完毕后，应进行验收，确保地面防水层质量符合要求。

七、排水系统施工1.根据设计要求，选择合适的排水系统材料，如雨水管、排水沟等。

2.将排水系统材料安装在屋面上，并确保安装牢固、接口严密。

3.对排水系统进行验收，确保排水畅通、无渗漏现象。

八、验收与维护1.对整个屋面卷材防水构造进行验收，检查各构造层次的质量是否符合要求。

防水施工方案一、准备施工（一）作业条件1、找平层施工完毕，并经养护、干燥，含水率不大于9％。

2、找平层坡度应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷。

3、各种阴阳角、管根抹圆角。

4、立面上卷最小高度要保证≥250mm。

5、做好挑沿、女儿墙、人孔、沉降缝等防腐木砖，沉降缝顶要做坡以利于铁皮封盖。

6、下水口的位置、出墙距离不能影响雨漏斗的安装，不能与各楼层的通气孔、空调孔紧贴。

7、作业人员应持证上岗。

8、安全防护到位并经安全员验收，准备好卷材及配套材料，存放和操作应远离火源，防止发生事故。

9、出屋面的各种管、避雷设施施工完毕，会同相关工长、质检员进行交接验收，合格后填写交接验收记录表，这样就可以进行防水层的施工，否则不可施工。

（二）材料及要求1、规格、材质：满足设计要求。

2、资料：要经有关部门认证许可并有出厂合格证。

3、见证取样：防水卷材及配套材料运至施工现场后，会同监理、建设单位一起按照试验要求取样，然后一起送检测中心检测，检验合格方准使用。

4、高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡。

5、配套材料：1）氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体。

2）橡胶沥青嵌缝膏：即密封膏，用于细部嵌固边缝。

3）保护层料：依设计要求。

4）70号汽油、二甲苯，用于清洗受污染的部位。

（三）主要机具电动搅拌器、高压吹风机、自动热风焊接机、铁抹子、滚动刷、汽油喷灯、剪刀、钢卷尺、笤帚、小线、粉笔、红土粉。

二、质量要求（一）主控项目1、卷材防水层所用卷材及其配套材料，必须符合设计要求。

2、卷材防水层不得有渗漏或积水现象。

3、卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。

（二）一般项目1、卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。

2、卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、板材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。

屋面保温防水构造层次及做法
屋面保温防水构造层次及做法如下：
1.结构层：结构层是屋面的承重层，一般采用混凝土现浇或预制板材等材料。

结
构层要求具有一定的强度和刚度，能够承受荷载并传递到下层。

2.找平层：在结构层上，为了使防水材料更好地铺设，需要先铺设一层找平层。

找平层一般采用水泥砂浆或细石混凝土，其厚度根据设计要求而定，一般为20mm左右。

找平层要求平整、无凹凸、无杂物，以便防水材料更好地粘附。

3.保温层：保温层是屋面保温防水的关键层次，一般采用保温材料如膨胀珍珠岩、
聚苯乙烯板等。

保温层铺设在找平层上，要求铺设平整、密实，无空鼓、无裂缝，并能够承受一定的压力。

4.防水层：防水层是防止雨水渗漏的关键层次，一般采用防水卷材或防水涂料。

防水层要求具有良好的耐久性、耐候性、耐腐蚀性、耐水性等特点，能够长期保持防水功能。

5.保护层：保护层是防水层的保护层，一般采用水泥砂浆或细石混凝土。

保护层
要求具有一定的强度和厚度，能够承受外力作用，防止人为损坏和自然灾害的破坏。

在具体做法上，可以根据不同的材料和施工方法进行选择和调整。

例如，可以采用混凝土浇筑的方式制作结构层和找平层，采用粘贴的方式铺设保温层和防水层，采用抹灰的方式制作保护层等。

同时，需要注意各层次之间的衔接和处理，确保整体结构的稳定性和防水的可靠性。

一、屋面构造保温屋面构造层次示意图：倒置式屋面构造层次示意图：二、找平层施工一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。

1 厚度及技术要求⑴水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。

水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。

⑵细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。

⑶沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。

沥青砂浆采用1：8（沥青：砂）质量比。

2 找平层的排水坡度平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。

3 节点处理找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。

内部排水的落水口周围，找平层应做成略低的凹坑。

高低跨变形缝处理：伸出屋面管道防水处理：直式水落口：4 找平层的分格缝找平层宜设分格缝，并嵌填密封材料。

分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。

屋面分格缝的面层处理：三、保温层施工1 保温层材料保温材料可分为三类：一是松散材料，如炉渣、膨胀蛭石、膨胀珍珠岩等，目前已较少使用。

二是板状材料，如膨胀蛭石、膨胀珍珠岩块，泡沫水泥、加气砼块，岩棉板、EPS聚笨板、XPS挤塑板。

三是整体现浇（喷）保温层，如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统等。

目前较多使用的是岩棉板、EPS聚笨板、XPS挤塑板等板状材料。

一）屋面构造的认识
1.一般构造
卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。

其一般构造层次见图8-1所示，施工时以设计为施工依据。

图8-1 卷材防水屋面构造层次示意图（a）正置式屋面；（b）倒置式屋面
2.节点构造
卷材屋面节点部位的施工十分重要，既要保证质量，又要施工方便。

图8－2～图8－13提供了一些节点构造做法，供参考。

1.檐口（图8－2）
图8－2 檐口(2)檐沟（图8－3）
图8－3 檐沟及檐沟卷材收头
(3)水落口（图8－4、图8－5）
①直式水落口（图8－4）
图8－4 直式水落口②横式水落口（图8－5）
图8－5 横式水落口
(4)泛水收头（图8－6、图8－7）
①混凝土墙卷材泛水收头（图8－6）
图8－6 混凝土墙卷材泛水收头②砖墙卷材泛水收头（图8－7）
图8－7 砖墙卷材泛水收头(5)女儿墙泛水收头与压顶（图8－8）
图8－8 女儿墙泛水收头与压顶
(6)变形缝（图8－9、图8－10）
①变形缝（图8－9）
图8－9 变形缝②高低跨变形缝（图8－10）
图8－10 高低跨变形缝(7)伸出屋面管道（图8－11）
图8－11 伸出屋面管道
(8)出入口（图8－12、图8－13）
①垂直出入口（图8－12）
图8－12 垂直出入口②水平出入口（图8－13）
图8－13水平出入口。
