塔吊基础施工与安装高清图片

目录一、编制依据 (2)二、工程概况 (2)三、地质情况 (3)四、塔吊布置选型及基础设计 (7)五、塔吊基础验算计算书 (16)六、施工方案 (16)七、防雷接地 (31)八、塔吊基础质量要求 (31)九、基础降排水 (31)附图塔吊平面布置图塔吊基础定位图一、编制依据1、《混凝土结构工程施工质量验收规范》（GB50204—2011）；3、《QTZ80型（TC6012A ）塔式起重机使用说明书》；4、《锦城花园项目二期》施工图;5、《锦城花园项目二期岩土工程勘察报告》6、《建筑地基基础设计规范》（GB50007-2011）；7、《建筑地基基础工程施工质量验收规范》（GB50202—2011)8、《塔式起重机》GB/T5031—20089、《塔式起重机安全规程》GB5144—200710、《建筑机械使用安全技术规程》JGJ33-201211、《建筑施工安全检查标准》JGJ59—201112、《施工现场机械设备检查技术规程》JGJ160-200813、《建筑施工高处作业安全技术规范》JGJ80-199114、《施工现场临时用电安全技术规范》JGJ46-200515、《建筑桩基技术规范》JGJ94—200816、《塔式起重机砼基础工程技术规程》JGJ/T187—200916、《锦城国际花园项目二期》施工组织设计17、 《品茗安全计算软件》2013二、工程概况本工程位于广东省中山市石岐区兴利路一号.包括3、4、5、6、7、8、9、栋及商业4～9座。

3、4、5、6、7、8、9、栋地上33层地下均为1层,总建筑面积约153160㎡，其中地库33809㎡，高层塔楼103812㎡，商业面积10843㎡。

建筑高度为5.6—99。

9米.各栋号层数及高度如下表： 楼栋号层数（地上、地下） 总高度（地下、地上) 结构形式 3＃-1/33 4。

1m/99。

9m 框架剪力墙结构 4＃-1/33 4.1m/99.9m 5＃—1/33 4。

TC7035-16固定预埋支腿基础图
2.2.1 说明
－下页表中所列数据是满足塔机稳定性的最小值。

－如有其他数据请与我们协商。

－最佳基础的选用取决于现场的地基承压力。

对于任何高度的塔机，按等于或低于现场地基承压力来选择基础。

－基础节安装的不当会严重影响塔机使用（如塔机倾斜等）。

－预埋支腿应按混凝土基础的中心对称安装。

－预埋支腿必须按电气要求正确接地。

－预埋支腿附近的钢筋不能切断，也不可减少。

2.2.2 地基承压力及混凝土基础尺寸
用预埋支腿与基础节连接的混凝土基础的尺寸决定于：
1）地面的允许承载力；
2）由塔机传来的力（M.N.F），混凝土基础要配以适当的钢筋，设计由用户负责；
3）预埋支腿埋入混凝土深度740mm。

2.2.3预埋支腿（仅供参考）
a
砼标号：C35
预埋支腿的钢筋混凝土配筋示例（仅供参考）：
说明：1.本砼基础是当a=6600mm,h=1700mm,地耐力为2×105Pa时的配筋示意图；
2.砼标号为C35，砼比重为2300kg/m3；
3.本配筋图仅供参考，用户也可以按第上页的参数自行设计。

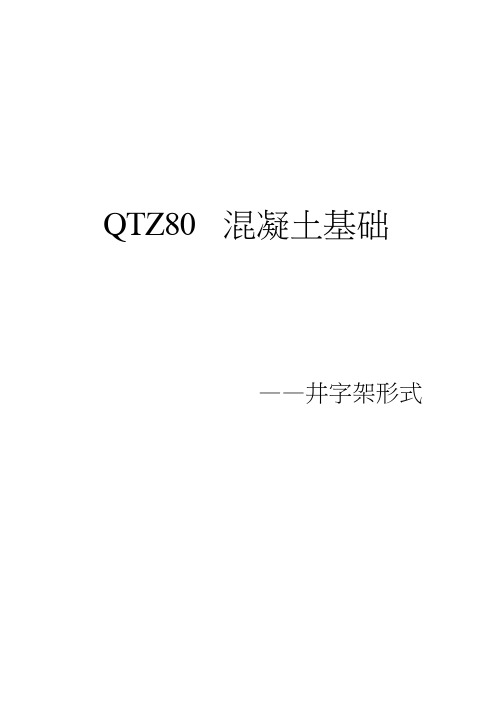

QTZ80 混凝土基础——井字架形式图1.4.5-1井字架固定基础1.4.5.1井字架形式塔机的混泥土基础(见图1.4.5-1)井字架形式安装时，应将井字架安装在混泥土基础上的4块承重板上，用预埋螺栓组把井字架和混泥土基础连在一起。

井字架的尺寸示意图见图1.4.5-2，混泥土基础的尺寸示意图见图1.4.5-3，压板、承重板各件尺寸见图1.4.5-4。

安装时需注意，井字架与承重板间不应有间隙，否则会造成塔身的不正常受力，带来安全隐患。

如果有间隙应用钢板垫实（垫钢板不得多于两块，大小不得小于承重钢板面积的90%），并将垫板之间以及其与承重钢板间点焊牢固。

图1.4.5-2井字架形式基础安装示意图采用整体钢筋混凝土基础，对基础的基本要求如下：a）混凝土标号≥C35；b）混凝土基础的深度不小于 1.4m，边长不小于 5.5m×5.5m，重量不小于101吨；c）预埋螺栓组应与基础内钢筋网可靠连成一体；预埋螺杆周围的钢筋数量不得减少和切断，主筋通过预埋螺杆有困难时，允许主筋避让；d）铺设砼基础的地基应能承受0.2Mpa（2kg/cm2）的压力。

如达不到该承受力，应由有资质的设计单位，根据混凝土基础所能承受的抗倾翻稳定性要求，确保安全使用；e）混凝土基础应能承受20Mpa的压力；f）混凝土基础表面应校水平，平面度误差小于1/500；g）4块承重钢板的上表面平面度不大于1/1000；h）必须保证390尺寸和1465尺寸；为保证预埋螺栓组的位置，制作混凝土基础时可用承重板作为简易工装；i）预埋螺栓组周围的混凝土充填率必须达到95%以上；j）每次装拆后预埋螺栓组应全部更换新的。

图1.4.5-3塔机井字架形式混凝土基础示意图图1.4.5-4 连板与垫板。

TC7035-16固定预埋支腿基础图
2.2.1 说明
－下页表中所列数据是满足塔机稳定性的最小值。

－如有其他数据请与我们协商。

－最佳基础的选用取决于现场的地基承压力。

对于任何高度的塔机，按等于或低于现场地基承压力来选择基础。

－基础节安装的不当会严重影响塔机使用（如塔机倾斜等）。

－预埋支腿应按混凝土基础的中心对称安装。

－预埋支腿必须按电气要求正确接地。

－预埋支腿附近的钢筋不能切断，也不可减少。

2.2.2 地基承压力及混凝土基础尺寸
用预埋支腿与基础节连接的混凝土基础的尺寸决定于：
1）地面的允许承载力；
2）由塔机传来的力（M.N.F），混凝土基础要配以适当的钢筋，设计由用户负责；
3）预埋支腿埋入混凝土深度740mm。

2.2.3预埋支腿（仅供参考）
a
砼标号：C35
预埋支腿的钢筋混凝土配筋示例（仅供参考）：
说明：1.本砼基础是当a=6600mm,h=1700mm,地耐力为2×105Pa时的配筋示意图；
2.砼标号为C35，砼比重为2300kg/m3；
3.本配筋图仅供参考，用户也可以按第上页的参数自行设计。
