一、国内电压等级划分
电压等级的划分（国内）：低压、高压、超高压、特高压、高压直流、特高压直流
低压（国内）：交流电压为有效值1KV及以下的电压等级
高压（国内）：交流电压为有效值1KV及以上、330kv以下的电压等级
超高压（国内）：交流电压为有效值330kv及以上、1000KV以下的电压等级
特高压（国内）：交流电压为有效值1000kv及以上的电压等级
高压直流（国内）：直流电压为有效值±800kV以下的电压等级
高压直流（国内）：直流电压为有效值±800kV以上的电压等级
中压：1kv至20kv的电压等级。
能承受此电压等级的电气设备，称为中压电气设备。
中压以上，有高压、超高压、特高压等级别。
二、国际电压等级划分
电压等级的划分（国际）：高压、超高压、特高压、高压直流、特高压直流
高压HVAC（国际）：交流电压为有效值35KV及以上、220KV以下的电压等级
超高压EHVAC（国际）：交流电压为有效值330KV及以上1000KV以下的电压等级
特高压UHVAC（国际）：交流电为有效值1000KV及以上的电压等级
高压直流HVDC(国际)：直流电压为有效值±600kv及以下的电压等级
特高压直接UHVDC（国际）：直流电压为有效值±600KV以上的电压等级
备注：有效值在相同的电阻上分别通以直流电流和交流电流，经过一个交流周期的时间，如果它们在电阻上所消耗的电能相等的话，则把该直流电流（电压）的大小作为交流电流（电压）的有效值，正弦电流（电压）的有效值等于其最大值（幅值）的1/√2，约倍。
全球各国电压一览表。
电力系统电压等级的发展过程及发展趋势输电电压一般分为高压、超高压和特高压 高压(HV HV--High Voltage )：35kV ～200 kV超高压(EHV EHV--Extra High Voltage )：330 kV ～750 kV 特高压(UHV UHV--Ultra High Voltage )：1 000 kV 及以上配电网电压一般为35kV 以下低压(LV LV--Low Voltage )：0.4 kV 及以下 中压(MV MV--Medium Voltage )：3 kV ～35 kV对于直流输电高压直流(HVDC HVDC--High Voltage Direct Current )：330 kV ～750 kV 特高压直流(UHVDC UHVDC--Ultra High Voltage Direct Current ):1 000 kV 及以上中国国家标准中国国家标准《《额定电压额定电压》》（GB I56GB I56--1980）规定的电压等级为：3，6，10，35，63，110，220，330，500，750 kV （待定）。
根据相邻级差不宜太小的原则，可以认为上述电压等级中的35kV 、63kV 和110kV 不宜在同一个地区性电网中并存；330kV 和500 kV 、500 kV 和750 kV 不宜在同一输电系统中并存。
中国电力系统中除西北地区采用330/（220）/110/（35）/10 kV 和东北地区采用500/220/63/10 kV ，其他地区都采用500 /220/110 /(35)/10 kV 系列。
其他国家的情况如下：美国、日本、加拿大、前苏联多采用500/220（275，230）/110 kV 系列，美国、加拿大、前苏联也有750（765）/330（345）/110（154）kV 系列；西欧和北欧国家采用400（380）/220/110（138）系列。
不同电压等级允许的电压偏差电压等级是指电力系统中规定的电压标准，不同的电压等级适用于不同的电力设备和电气设备。
在电力系统中，电压的稳定性对设备运行和电网安全都非常重要。
因此，针对不同的电压等级，都有对应的允许电压偏差标准。
一般来说，电压偏差是指在正常运行条件下，电网中各个节点或者用户端所测得的电压值与其额定电压值之间的差值。
在正常情况下，电压偏差不应该超过一定的标准范围，否则会对设备运行和用电安全造成影响。
不同的电压等级允许的电压偏差标准是不同的。
下面将分析一下常见的电压等级对应的允许电压偏差标准。
1.高压输电线路电压等级在高压输电线路中，通常采用的电压等级有220kV、330kV、500kV 等。
在这些电压等级下，允许的电压偏差标准一般是按照百分比来规定的。
一般来说，220kV的电压等级允许的电压偏差在正负10%之间，330kV和500kV的电压等级允许的电压偏差在正负5%之间。
这是因为在高压输电线路中，电压偏差过大会对线路的传输容量和稳定性造成影响，同时也会对线路上的设备和电器造成潜在的安全隐患。
因此，对于高压输电线路来说，严格控制电压偏差是非常重要的。
2.中压配电线路电压等级在中压配电线路中，常见的电压等级有3kV、6kV、10kV等。
对于这些电压等级，允许的电压偏差标准一般也是按照百分比来规定的。
一般来说，3kV的电压等级允许的电压偏差在正负5%之间，6kV和10kV的电压等级允许的电压偏差在正负3%之间。
在中压配电线路中，允许的电压偏差标准相对较小，这是因为中压配电线路一般服务于城市和工业区域，对电压的稳定性要求较高。
如果允许的电压偏差范围过大，会给工业生产和城市用电带来很大的影响。
3.低压配电线路电压等级在低压配电线路中，常见的电压等级有220V、380V等。
对于这些低压配电线路来说，允许的电压偏差标准也是非常严格的。
一般来说，220V的电压等级允许的电压偏差在正负5%之间，380V的电压等级允许的电压偏差在正负2%之间。
超高压输电技术PK特高压输电技术谁更优？超高压输电技术PK特高压输电技术谁更优？根据“十二五”规划，“十二五”期间中国电网五年的投资规模将达到1.58万亿元，年均为3000亿元，其中交直流特高压电网预计占三分之一，110千伏的以下预计占三分之一，220至750千伏之间也将占到三分之一。
由此可见，高压，超高压和特高压在电网建设中各自占据着举足轻重的地位。
超高压输电技术和特高压输电技术和研究和应用都不可小视。
超高电压是指330千伏至765千伏的电压等级，即330(345)千伏、400(380)千伏、500(550)千伏、765(750)千伏等各种电压等级。
特高压输电是指交流1000千伏或直流±800千伏电压等级。
超高压直流输电的优点和特点 ①输送容量大。
现在世界上已建成多项送电3GW的高压直流输电工程。
②送电距离远。
世界上已有输送距离达1700km的高压直流输电工程。
我国的葛南(葛洲坝-上海南桥)直流输电工程输送距离为1052km，天广(天生桥-广东)、三常(三峡-常州)、三广(三峡-广东)、贵广(贵州-广东)等直流输电工程输送距离都接近1000km。
③输送功率的大小和方向可以快速控制和调节。
④直流输电的接入不会增加原有电力系统的短路电流容量，也不受系统稳定极限的限制。
⑤直流输电可以充分利用线路走廊资源，其线路走廊宽度约为交流输电线路的一半，且送电容量大，单位走廊宽度的送电功率约为交流的4倍。
如直流±500kV线路走廊宽度约为30m，送电容量达3GW;而交流500kV线路走廊宽度为55m，送电容量却只有1GW。
直流电缆线路不受交流电缆线路那样的电容电流困扰，没有磁感应损耗和介质损耗，基本上只有芯线电阻损耗，绝缘水平相对较低。
⑥直流输电工程的一个极发生故障时，另一个极能继续运行，并通过发挥过负荷能力，可保持输送功率或减少输送功率的损失。
⑦直流系统本身配有调制功能，可以根据系统的要求做出反应，对机电振荡产生阻尼，阻尼低频振荡，提高电力系统暂态稳定水平。

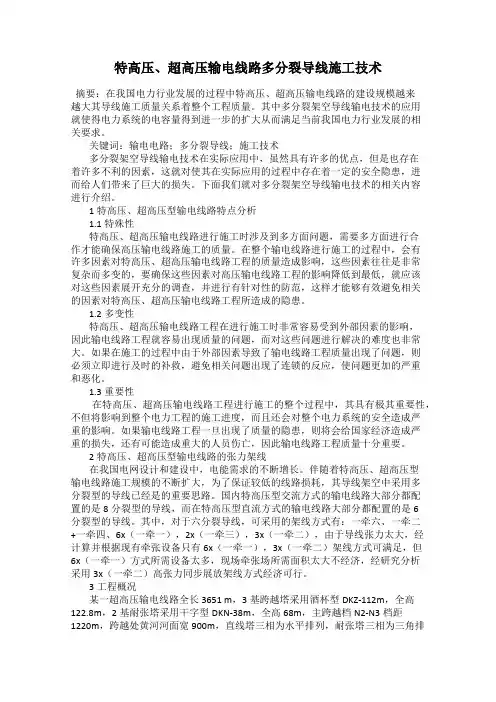

特高压、超高压输电线路多分裂导线施工技术摘要：在我国电力行业发展的过程中特高压、超高压输电线路的建设规模越来越大其导线施工质量关系着整个工程质量。
其中多分裂架空导线输电技术的应用就使得电力系统的电容量得到进一步的扩大从而满足当前我国电力行业发展的相关要求。
关键词：输电电路；多分裂导线；施工技术多分裂架空导线输电技术在实际应用中，虽然具有许多的优点，但是也存在着许多不利的因素，这就对使其在实际应用的过程中存在着一定的安全隐患，进而给人们带来了巨大的损失。
下面我们就对多分裂架空导线输电技术的相关内容进行介绍。
1特高压、超高压型输电线路特点分析1.1特殊性特高压、超高压输电线路进行施工时涉及到多方面问题，需要多方面进行合作才能确保高压输电线路施工的质量。
在整个输电线路进行施工的过程中，会有许多因素对特高压、超高压输电线路工程的质量造成影响，这些因素往往是非常复杂而多变的，要确保这些因素对高压输电线路工程的影响降低到最低，就应该对这些因素展开充分的调查，并进行有针对性的防范，这样才能够有效避免相关的因素对特高压、超高压输电线路工程所造成的隐患。
1.2多变性特高压、超高压输电线路工程在进行施工时非常容易受到外部因素的影响，因此输电线路工程就容易出现质量的问题，而对这些问题进行解决的难度也非常大。
如果在施工的过程中由于外部因素导致了输电线路工程质量出现了问题，则必须立即进行及时的补救，避免相关问题出现了连锁的反应，使问题更加的严重和恶化。
1.3重要性在特高压、超高压输电线路工程进行施工的整个过程中，其具有极其重要性，不但将影响到整个电力工程的施工进度，而且还会对整个电力系统的安全造成严重的影响。
如果输电线路工程一旦出现了质量的隐患，则将会给国家经济造成严重的损失，还有可能造成重大的人员伤亡，因此输电线路工程质量十分重要。
2特高压、超高压型输电线路的张力架线在我国电网设计和建设中，电能需求的不断增长。
伴随着特高压、超高压型输电线路施工规模的不断扩大，为了保证较低的线路损耗，其导线架空中采用多分裂型的导线已经是的重要思路。

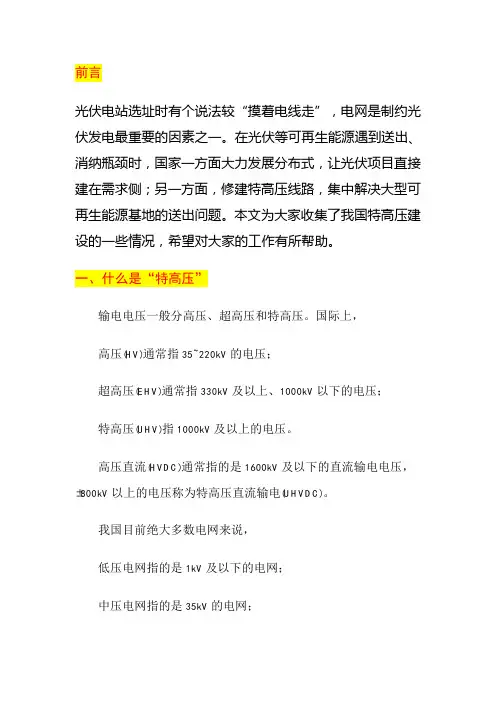

前言光伏电站选址时有个说法较“摸着电线走”，电网是制约光伏发电最重要的因素之一。
在光伏等可再生能源遇到送出、消纳瓶颈时，国家一方面大力发展分布式，让光伏项目直接建在需求侧；另一方面，修建特高压线路，集中解决大型可再生能源基地的送出问题。
本文为大家收集了我国特高压建设的一些情况，希望对大家的工作有所帮助。
一、什么是“特高压”输电电压一般分高压、超高压和特高压。
国际上，高压(HV)通常指35~220kV的电压；超高压(EHV)通常指330kV及以上、1000kV以下的电压；特高压(UHV)指1000kV及以上的电压。
高压直流(HVDC)通常指的是1600kV及以下的直流输电电压，±800kV以上的电压称为特高压直流输电(UHVDC)。
我国目前绝大多数电网来说，低压电网指的是1kV及以下的电网；中压电网指的是35kV的电网；高压电网指的是66kV、110kV和220kV电网；超高压电网指的是330kV，500kV和750kV电网。
特高压输电指的是正在开发的1000 kV交流电压和±800kV直流电压输电工程和技术。
特高压电网指的是以1000kV输电网为骨干网架，超高压输电网和高压输电网以及特高压直流输电高压直流输电和配电网构成的分层、分区、结构清晰的现代化大电网。
二、特高压的优点特高压最大优点就是可以长距离、大容量、低损耗输送电力。
据测算，1000kV交流特高压输电线路的输电能力超过500万kW，接近500kV超高压交流输电线路的5倍。
±800kV直流特高压的输电能力达到700万kV，是±500kV超高压直流线路输电能力的2.4倍。
除此之外，特高压线路还具有：线路造价低；输电损耗小；输送容量大；限制短路电流；线路故障时的自防护能力强；节省线路走廊；实现非同步电网互联；功率调节控制灵活；特别适合电缆输电等优点。
三、我国特高压的规划1、国家电网公司在“十二五”规划国家电网公司在“十二五”规划中提出，今后我国将建设联接大型能源基地与主要负荷中心的“三纵三横一环网”特高压骨干网架和13项直流输电工程（其中特高压直流10项），形成大规模“西电东送”、“北电南送”的能源配置格局。
一、国内电压等级划分
电压等级的划分（国内）：低压、高压、超高压、特高压、高压直流、特高压直流
低压（国内）：交流电压为有效值1KV及以下的电压等级
高压（国内）：交流电压为有效值1KV及以上、330kv以下的电压等级
超高压（国内）：交流电压为有效值330kv及以上、1000KV以下的电压等级
特高压（国内）：交流电压为有效值1000kv及以上的电压等级
高压直流（国内）：直流电压为有效值±800kV以下的电压等级
高压直流（国内）：直流电压为有效值±800kV以上的电压等级
中压：1kv至20kv的电压等级。
能承受此电压等级的电气设备，称为中压电气设备。
中压以上，有高压、超高压、特高压等级别。
二、国际电压等级划分
电压等级的划分（国际）：高压、超高压、特高压、高压直流、特高压直流
高压HVAC（国际）：交流电压为有效值35KV及以上、220KV以下的电压等级
超高压EHVAC（国际）：交流电压为有效值330KV及以上1000KV以下的电压等级特高压UHVAC（国际）：交流电为有效值1000KV及以上的电压等级
高压直流HVDC(国际)：直流电压为有效值±600kv及以下的电压等级
特高压直接UHVDC（国际）：直流电压为有效值±600KV以上的电压等级
备注：有效值在相同的电阻上分别通以直流电流和交流电流，经过一个交流周期的时间，如果它们在电阻上所消耗的电能相等的话，则把该直流电流（电压）的大小作为交流电流（电压）的有效值，正弦电流（电压）的有效值等于其最大值（幅值）的1/√2，约0.707倍。
全球各国电压一览表。
超高压输电和特高压输电超高压输电开放分类：电子工程超高压输电是指使用超高电压等级输送电能。
若以220千伏输电指标为100％，超高压输电每公里的相对投资、每千瓦时电输送百公里的相对成本以及金属材料消耗量等，均有大幅度降低，线路走廊利用率则有明显提高。
超高压输电- 正文使用超高电压等级输送电能。
超高电压是指330千伏至765千伏的电压等级，即330(345)千伏、400(380)千伏、500(550)千伏、765(750)千伏等各种电压等级。
超高压输电是发电容量和用电负荷增长、输电距离延长的必然要求。
超高压输电是电力工业发展水平的重要标志之一。
随着电能利用的广泛发展，许多国家都在兴建大容量水电站、火电厂、核电站以及电站群，而动力资源又往往远离负荷中心，只有采用超高压输电才能有效而经济地实现输电任务。
超高压输电可以增大输送容量和传输距离，降低单位功率电力传输的工程造价，减少线路损耗，节省线路走廊占地面积，具有显著的综合经济效益和社会效益。
另外，大电力系统之间的互联也需要超高压输电来完成。
超高压输电的使用范围大致如表所列。
若以220千伏输电指标为100％，超高压输电每公里的相对投资、每千瓦时电输送百公里的相对成本以及金属材料消耗量等，均有大幅度降低，线路走廊利用率则有明显提高（图1～4）。
超高压输电超高压输电超高压输电超高压输电超高压输电1952年瑞典首先建成了380千伏超高压输电线路，由哈什普龙厄到哈尔斯贝里，全长620公里，输送功率45万千瓦。
1956年，苏联从古比雪夫到莫斯科的400千伏线路投入运行，全长1000公里，并于1959年升压至500千伏，首次使用500千伏输电。
1965年加拿大首先建成735千伏的输电线路。
1969年美国又实现765千伏的超高压输电。
在直流输电方面，苏联于1965年建成±400千伏的超高压直流输电线路，此后美国、加拿大等国又建成±500千伏直流输电线路。
