塔吊设备安装拆除方案塔吊是一个重要的施工机械，广泛应用于建筑工地和工业场所的大型设备安装和拆除工作中。
塔吊的安装和拆除是一个复杂而且危险的过程，需要有经验丰富的工人和科学的方案来进行操作。
下面是塔吊设备安装和拆除的方案。
设备安装方案：1.施工前准备：在进行塔吊设备安装之前，需要对安装现场进行评估和准备工作。
评估工作包括现场的地质和环境条件，周围建筑物的高度和结构，以及设备的安装位置和运行空间。
准备工作包括清理安装现场，确保场地平整和稳定，清除障碍物，确保施工的安全。
2.塔吊组装：塔吊的组装是一个复杂的工作，需要有经验的工人来操作。
首先，需要按照图纸组装塔吊的各个部件，包括塔身、顶部机房、起重臂等。
在组装的过程中，要求工人细心、认真、确保每个部件的连接牢固，避免出现松动或者漏装的情况。
3.基础施工：塔吊的安装需要有一个稳固的基础来支撑其重量和运行时的力矩。
基础施工需要根据塔吊的型号和尺寸来设计和施工。
一般情况下，塔吊的基础由混凝土浇筑而成，需要根据施工机械的重量和运行时的最大力矩来计算基础的尺寸和深度。
基础施工完成后，需要经过一段时间的硬化和固化才能进行后续的安装工作。
4.起重机安装：塔吊的起重机是进行重物吊装的关键部件，其安装需要特别注意。
起重机的安装一般是在塔身的一侧安装，安装顺序应当基于经验和专业知识。
一般情况下，先安装起重机的底座，然后根据图纸连接各个部件，确保其稳固和平衡。
安装完成后，还需要进行一系列的检测和试运行，确保起重机的运行安全和灵活性。
设备拆除方案：1.施工前准备：拆除塔吊设备前，需要进行施工前准备工作。
首先，需要清理拆除现场，排除安全隐患，确保施工场地的安全。
其次，需要评估拆除现场的地势和周围环境，确定合适的拆除方式和方法。
最后，需要对拆除进行计划和组织，确定拆除的时间和步骤，保证拆除工作的顺利进行。
2.拆除通道准备：塔吊是一个较大的设备，拆除时需要有足够的空间和通道来移动和吊装。
塔吊安装及拆除方案塔吊是建筑工程中常见的起重设备，它能够高效地完成吊装工作，也大大提高了建筑工程的进度和质量。
不过，在对塔吊进行安装和拆除时，需要非常谨慎和周密的计划，确保过程中的安全和可靠性。
本文将介绍几个塔吊安装和拆除方案，以供参考。
一、塔吊安装方案1. 基础施工塔吊的基座是它能否稳固安全使用的关键，因此在安装塔吊之前，需要进行基础施工。
首先需要施工人员在地面上进行标志和勘测，确定塔吊的位置和方向，制定出基础的建设方案。
然后在地面上挖掘深度适宜的基础坑，安装预埋件，浇筑混凝土，形成坚固可靠的塔吊基础。
2. 站柱组装接下来是站柱组装，需要将各部分站柱、配重块和行车装置组装在一起。
这里需要注意的是，每个站柱和配重块的安装顺序和位置都需要按照塔吊制造商提供的指示进行，避免安装不当导致塔吊倾斜或者倒塌。
3. 台帽和臂桁组装台帽和臂桁是塔吊的“臂力”，也是完成高空吊装工作的关键。
在组装台帽和臂桁时，需要严格按照制造商提供的步骤和顺序进行，确保零件间的匹配和连接质量。
4. 电气系统安装电气系统是塔吊的控制中枢，它连接塔机本体、行车和各种传感器，确保吊装作业过程的安全和准确性。
在安装塔机电气系统时，需要仔细对接电源线、信号传输线和控制器，并进行多次测试调试，以确保各部分的正常工作。
二、塔吊拆除方案1. 停机准备在拆除塔吊之前，首先需要将塔吊停止运行并紧急制动，防止在拆解期间因为意外原因发生倾斜或倒塌。
然后需要对塔吊进行彻底清洁和维护，方便拆卸和运输。
2. 拆卸塔吊臂桁接下来是拆卸塔吊的臂桁，这个过程需要施工人员使用螺丝刀和扳手将臂桁与汽车式塔吊本体分离，并将其缓慢降落到地面上。
需要注意的是，在进行拆卸时要保持平衡，避免因为臂桁失衡导致安全事故。
3. 拆卸塔吊台帽和站柱接下来是拆卸塔吊的台帽和站柱，同样需要按照制造商提供的指示进行操作。
施工人员需要使用绞盘将台帽和站柱缓慢降落到地面上，避免因为自由落体导致安全事故。
本工程为某建筑物施工现场，由于施工需要，需安装一台QTZ40型塔吊，并在工程结束后进行拆除。
为确保施工安全、高效，特制定本施工方案。
二、施工准备1. 材料准备：QTZ40型塔吊、基础材料、吊装设备、安全防护用品等。
2. 人员准备：塔吊操作人员、吊装人员、安全员等。
3. 施工场地准备：施工现场需平整、开阔，满足塔吊安装和拆除的需求。
三、塔吊安装施工方案1. 塔吊基础施工（1）根据塔吊基础图纸，进行基础开挖，确保基础尺寸和标高符合要求。
（2）对基础进行混凝土浇筑，待混凝土强度达到设计要求后，进行基础养护。
（3）在基础上设置预埋地脚螺栓，并确保地脚螺栓的垂直度和间距符合要求。
2. 塔吊安装（1）将塔吊组件按照顺序运输至施工现场，包括塔身、底座、吊臂、平衡臂等。
（2）将塔身与底座连接，确保连接牢固。
（3）安装吊臂和平衡臂，注意吊臂和平衡臂的垂直度。
（4）安装塔吊的电气系统，包括电缆、电线、控制柜等。
（5）进行塔吊的调试和试运行，确保塔吊运行正常。
四、塔吊拆除施工方案1. 塔吊拆除前的准备工作（1）对塔吊进行安全检查，确保塔吊无损坏。
（2）对操作人员进行安全培训，明确拆除过程中的安全注意事项。
（3）对施工现场进行清理，确保无障碍物。
2. 塔吊拆除（1）按照安装的逆序进行拆除，先拆除吊臂和平衡臂。
（2）拆除塔吊的电气系统，包括电缆、电线、控制柜等。
（3）拆除塔身与底座的连接，确保连接牢固。
（4）将塔身、底座、吊臂、平衡臂等组件进行捆绑，并使用吊装设备将其吊离现场。
五、安全措施1. 施工过程中，严格执行安全操作规程，确保施工安全。
2. 操作人员必须持证上岗，非操作人员不得进入施工现场。
3. 施工现场设置安全警示标志，提醒人员注意安全。
4. 塔吊安装和拆除过程中，加强安全监护，确保无安全事故发生。
5. 塔吊拆除时，采用汽车吊辅助进行，确保拆除过程安全。
六、总结本施工方案针对塔吊安装和拆除过程，制定了详细的施工步骤和安全措施，以确保施工安全、高效。

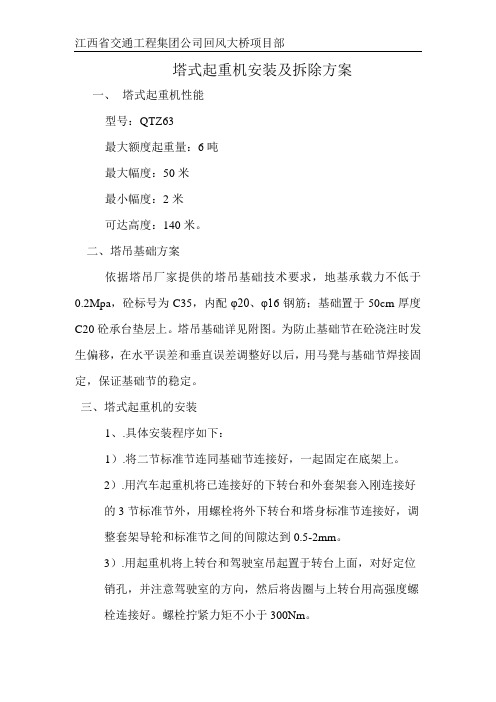

塔式起重机安装及拆除方案一、塔式起重机性能型号：QTZ63最大额度起重量：6吨最大幅度：50米最小幅度：2米可达高度：140米。
二、塔吊基础方案依据塔吊厂家提供的塔吊基础技术要求，地基承载力不低于0.2Mpa，砼标号为C35，内配φ20、φ16钢筋；基础置于50cm厚度C20砼承台垫层上。
塔吊基础详见附图。
为防止基础节在砼浇注时发生偏移，在水平误差和垂直误差调整好以后，用马凳与基础节焊接固定，保证基础节的稳定。
三、塔式起重机的安装1、.具体安装程序如下：1）.将二节标准节连同基础节连接好，一起固定在底架上。
2）.用汽车起重机将已连接好的下转台和外套架套入刚连接好的3节标准节外，用螺栓将外下转台和塔身标准节连接好，调整套架导轮和标准节之间的间隙达到0.5-2mm。
3）.用起重机将上转台和驾驶室吊起置于转台上面，对好定位销孔，并注意驾驶室的方向，然后将齿圈与上转台用高强度螺栓连接好。
螺栓拧紧力矩不小于300Nm。
4）、塔顶用起重机吊起，缓缓置于转台的上方，对准塔顶下端四个耳孔与上转台相应的耳板，并注意塔顶的前后方向和起重臂方向的一致性。
然后将四个连接销轴穿好并锁上弹簧销。
5）、用起重机将平衡臂吊起后安装在上转台相应的位置，穿好连接销轴。
此时起重机不要向下落钩，应使平衡后侧微微向上抬起。
由两名操作员到塔顶，将平衡臂拉索的一端通过绳环与塔顶相连（拉索另一端事先已和平衡臂耳板连接好）。
在紧固拉索时，一定注意使绳卡座一侧和钢丝绳长端相紧帖。
按设计要求的数量用绳卡紧固，同时应注意使两根拉索长度相等以保证其受力均匀，平衡臂不得向一边倾斜。
6）、慢慢向下落钩，使平衡臂拉索受力后摘钩。
7）、用起重机吊起一块平衡重置于平衡臂后端最外侧，并保证平衡重落实在平衡臂上，不得出现平衡重倾斜或虚放等情况。
8）、用起重机疳起重臂水平地缓缓吊起，将臂根铰点对准上转台上相应的耳板，然后穿好销轴并锁好，再向上微提吊钩，使起重臂向上仰起3°～4°，由操作人员将事先安装在起重臂上弦杆的拉索用力慢慢托起，待拉索耳板轴孔对准塔顶连接耳板轴孔时将销轴穿好并锁住。
目录一、工程概况 (2)二、编制依据 (2)三、塔吊的位置确定及根底作法 (2)四、塔吊的安装、撤除、使用机械及工作顺序 (3)五、QZT5313型塔机安装及拆卸步骤 (3)六、避雷接地要求 (6)七、塔吊与输电线路的防护措施 (6)八、试车、验收及使用要求 (7)九、人员分工及职责 (8)十、塔机作业人员及相关运营效劳人员培训考核制度 (9)十一、意外事件和事故的紧急救援措施及紧急救援演习制度 (10)十二、塔机技术档案管理制度 (11)附图：1、施工现场平面布置图2、塔吊根底平面布置图3、根底配筋图塔吊安装及撤除方案一、工程概况：拟建郑州精益达汽车零部件经开区新基地扩产工程技术研发楼位于河南省郑州市东部国家郑州经济技术开发区，北临经南三路，南侧为经南五路，西侧为经开第二十三大街,东侧为经开第二十五大街。
该工程为框架结构，地下一层，地上6层，建筑高度为23.9米,建筑面积为14061平方米，其中地下建筑面积3596.8平方米。
地下室根底。
二、编制依据1.建筑机械使用平安技术规程JGJ33-20012.QTZ63塔式起重机使用说明书1、在本工程中1台QTZ5313塔吊负责整个工程的吊运工作，经分析研究QTZ5313型塔吊设置在本工程建筑物的北边的中间位置、可将主楼全部覆盖，方便施工，充分发挥设备利用率，提高工作效率，兼顾工地全面工作，考虑塔机作业时，起重臂360。
全回转的空间无障碍物，塔机安拆时起重臂与平衡臂所经过的空间不应有空中障碍物。
2a(20t∕m2J根据本工程的地质勘察报告，塔吊根底座落在第④层强风化花岗岩，其地耐力到达o了a,符合要求。
根底为钢筋混凝土根底,用C35混凝土进行浇筑。
四主弦杆外表校水平,平面度允^偏差小於1/1000,根底做法详见塔吊生产厂家提供根底图a(20t∕m四、塔吊的安装、撤除、使用机械及工作顺序1、塔吊的安拆要求K1塔吊的安装撤除，由具有安装及撤除资质的塔吊拆装队进行,工作人员作业前应对塔吊的结构类型、技术参数做一全面彻底的了解,并对现场进行勘察,包括塔吊根底是否合格、周围建筑物、空中电缆线等情况,考虑到吊装和拆卸是有无障碍制定出安装工作方案,统筹安排,交叉作业,确保任务的完成。
工程名称：XX项目工程地址：XX市XX区建设单位：XX公司二、塔吊安装与拆卸施工方案1. 施工准备（1）人员组织：成立塔吊安装与拆卸小组，明确各成员职责。
（2）材料准备：准备塔吊、吊车、工具、防护用品等。
（3）设备检查：对塔吊、吊车等设备进行全面检查，确保设备完好。
2. 塔吊安装施工（1）基础施工：根据塔吊技术参数，进行基础施工，确保基础稳固。
（2）塔吊组装：按照塔吊组装图纸，将塔吊各部件进行组装。
（3）塔吊安装：将组装好的塔吊吊装至基础，调整塔吊位置，确保塔吊垂直。
（4）塔吊调试：对塔吊进行调试，确保塔吊各项性能正常。
3. 塔吊拆卸施工（1）塔吊停用：在塔吊拆卸前，停止塔吊运行，确保安全。
（2）塔吊降臂：将塔吊吊臂降至地面。
（3）塔吊降节：将塔吊节臂逐节降下。
（4）塔吊拆卸：将塔吊各部件拆卸，并用吊车将塔吊吊离现场。
4. 施工要求（1）施工人员必须经过专业培训，具备相应的操作技能。
（2）严格按照施工方案进行操作，确保施工安全。
（3）加强现场管理，确保施工现场整洁有序。
（4）做好施工记录，为后续施工提供依据。
三、施工保证措施1. 安全保证措施（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工现场设置安全警示标志，确保施工人员安全。
（3）加强施工现场安全管理，防止安全事故发生。
2. 文明施工措施（1）保持施工现场整洁，及时清理施工垃圾。
（2）合理规划施工区域，确保施工顺利进行。
（3）加强施工现场环保措施，减少对环境的影响。
四、应急处置措施1. 应急组织机构及职责：成立应急小组，明确各成员职责。
2. 应急技术：针对可能出现的突发情况，制定相应的应急措施。
3. 应急措施：发生事故时，立即启动应急预案，确保人员安全。
五、施工进度计划1. 塔吊安装：XX天完成。
2. 塔吊拆卸：XX天完成。
六、验收要求1. 验收标准：按照相关规范要求，对塔吊安装与拆卸施工进行验收。
2. 验收程序：由建设单位、监理单位、施工单位共同进行验收。
塔吊安装拆除方案塔吊是一种用于重型建筑工程中起重作业的设备，它的安装和拆除是塔吊使用过程中非常重要的环节。
下面将详细介绍塔吊的安装和拆除方案。
一、塔吊安装方案1.准备工作在进行塔吊安装前，首先要做好准备工作。
包括：（1）编写安全技术措施和施工方案；（2）选好安装位置，确保地面平坦坚实，没有障碍物；（3）预先检查塔吊设备，确保其正常运行；2.基础施工塔吊需要良好的基础才能确保其稳固。
基础施工包括：（1）选取合适的基础类型，一般有钢筋混凝土、桩基等；（2）按照设计要求开挖基坑，清除杂物；（3）进行基础钢筋布置，确保基础的强度和稳定性；（4）浇筑混凝土，注意控制浇筑过程中的温度和湿度。
3.塔吊组装基础施工完成后，可以进行塔吊的组装：（1）安装塔基立柱，将立柱的底部与基础连接，确保稳固；（2）安装塔体立柱，将立柱的上部与塔基立柱连接，确保稳固；（3）安装塔吊臂，将吊臂与塔体立柱相连接，并使用螺栓固定；（4）安装塔顶平台，确保平台的稳固性。
4.电气安装塔吊安装完成后，需要进行电气安装：（1）连接电源，将塔吊与电源线相连；（2）安装控制箱，确保控制箱与塔体连接良好；（3）调试电气设备，确保其正常运行。
5.试运行和调试安装完成后，进行试运行和调试：（1）检查塔吊各项功能是否正常，包括起升、回转、行走等；（2）检查传感器和报警装置的正常工作；（3）调试塔吊控制系统，确保其灵敏度和准确性；（4）进行试运行，检查安装质量和稳定性。
二、塔吊拆除方案1.准备工作在进行塔吊拆除前，首先要做好准备工作。
包括：（1）编写安全技术措施和拆除方案；（2）清理工作场地，确保安全通畅；（3）通知相关部门，停止供电；（4）将塔吊附近的人员疏散。
2.塔吊部件拆卸拆除塔吊时，需要进行部件的逐步拆卸：（1）先拆除塔吊的附属设备，如防风钢丝绳等；（2）拆除塔吊顶部平台，注意安全和稳固；（3）拆除塔吊臂部分，确保工作平稳；（4）拆除塔体立柱，注意平衡和稳定。
塔吊安装及拆除专项施工方案塔吊安装及拆除专项施工方案第一章塔吊安装及拆除专项施工方案1.1 工程概况本工程为塔吊安装及拆除工程，位于某市区内的一处建筑工地。
该工地为多层建筑，需要使用两台塔吊进行施工。
本方案主要针对塔吊的安装和拆除进行阐述，以确保施工安全和顺利进行。
1.2 塔吊安装所需设备在进行塔吊安装前，需要准备的设备有：塔机本体、塔机基础、钢丝绳、液压千斤顶、起重链条、手动葫芦、电动葫芦、大型螺栓等。
在安装过程中，需要使用这些设备来完成各项工作。
1.3 塔吊安装塔吊安装分为塔机中心位置布置、塔机基础安装、塔机组装等步骤。
在进行这些步骤前，需要先进行现场勘测，确定安装位置和方案。
在安装过程中，需要严格按照安装步骤和安全规范进行操作，以确保施工安全和质量。
第二章塔吊安装所需设备2.1 塔机中心位置布置塔机中心位置布置是塔吊安装的第一步，需要根据现场情况确定塔机的位置和方向。
在确定位置后，需要进行基础施工，以确保塔吊能够牢固地安装在地面上。
2.2 塔机基础塔机基础是塔吊安装的重要组成部分，需要按照设计要求进行施工。
在进行基础施工时，需要注意地面的平整度和土壤的承载力，以确保塔吊的安全稳定。
2.3 安装所需机具、工具的配置在进行塔吊安装时，需要使用各种机具和工具，如液压千斤顶、起重链条、手动葫芦、电动葫芦等。
在使用这些设备时，需要注意安全操作规范，以确保施工人员的人身安全和设备的正常运转。
2.4 安装工艺流程（安装步骤）在进行塔吊的安装时，需要按照以下步骤进行：1.确定安装位置和方向。
2.检查并确保基础的平整度和强度符合要求。
3.将塔吊的底座固定在基础上。
4.安装塔吊的支腿和支撑系统。
5.安装塔身和塔头。
6.安装塔吊的臂架和起重机构。
7.进行调试和测试，确保塔吊的正常运行。
第三章塔吊安装3.1 引言塔吊的安装是一个复杂的过程，需要严格按照安装程序进行，并且需要注意安全事项。
本章将介绍塔吊安装的注意事项和程序。
一、工程概况竹山国际绿松石40#41#楼项目，地下一层，地上二十二层。
建筑物总高度69.10m，根据建筑物形状及现有施工条件，拟安装2台塔式起重机。
三、塔吊定位、基础施工及验收1、为满足建筑平面覆盖，塔吊安装、拆除方便，塔吊位置按施工平面布置图所示。
2、拟布置塔吊位置地面地基情况满足说明书要求，布置在细砂层（f=160kPa）。
塔吊基础采用矩形钢筋混凝土基础，承台顶距离设计地坪面350mm，砼强度等级为C35。
3、预埋螺栓采用杆长1200 mm、M36的螺栓，露出承台面420毫米，丝扣长200 mm，丝扣上油后用塑料套保护封闭，螺栓预埋时用电焊固定牢固。
4、作2根接地桩，长2.5米间距5米以上，要求接地避雷的电阻不得大于4Ω，接地保护装置的电缆与任何一根塔身主弦杆的螺栓连接，并清除螺栓及螺母的涂层。
5、塔吊基础施工完毕，砼强度等级达到设计强度的100%，方可进行塔吊安装。
6、塔吊安装前，应该进行基础面调平，基础接地电阻测试，基础经过有关人员验收签认合格后，才能进行塔吊安装。
四、安装前准备事项1、填写塔机安装申请表，经公司安全科批准后才能进行塔机安装工作。
2、拆装人员必须持证上岗，安装前抽调拆装人员进行学习、交待好安全注意事项，明确此次安装的负责人及上下指挥人员、安全员、现场监护人员、顶升操作人员；绳具、拴挂、销轴、保险卡等用料的地面及塔机上的检查人员，明确吊车摆放位置，检查运到现场的塔机主件、配件数量及完好情况，检查制动片、限位器、钢绳、吊钩保险及各传动部位润滑情况等，如有调整不当、磨损、变型、开裂，应报告进行处理达到原性能，方可进行塔机安装。
3、落实安装期间的供电、天气情况。
4、准备好所需安装工具、绳具及检测工具。
5、准备好各种安全防护用品（安全帽、安全带、安全网、劳保手套等）。
6、根据施工地点、吊重重量及高度，选择25吨吊车进行吊装。
五、塔机安装安装塔机要严格遵守安全操作规程，按照说明书装塔顺序进行，防止事故发生。
塔吊安装时采用25T吊车。
在安装时准备好常用工具及经纬仪等测量仪器，并配备塔吊司机一名，安装钳工一名，安装电工一名，塔吊装拆工四名，起重一人，指挥一人。
各人员必须技术熟练，持证上岗。
安装步骤如下：底坐安装校平→基础节安装，校正水平拧紧螺栓→吊装二节标准节并用螺栓与下部连接（注意标准节上有踏步的一面，要垂直于建筑物）→顶升套架安装（含2个标准节），注意套架上有油缸的一面要对准塔身上有踏步的一面→在地面上，将上、下支座以及回转支承，回转机构等用螺栓联成一体后，吊装到塔身和套架上，并用螺栓锁紧（回转支承总成安装）→回转塔身总成安装→塔帽安装→吊装操作室安装→平衡臂及平衡臂拉杆安装→接通电源及试运转→吊装一～二块平衡重，此时应注意安装过程中的平衡问题→地面拼装起重臂→吊装起重臂及起重臂拉杆安装→吊装剩余平衡重块→穿绕有关绳索系统→检查整机的机械部份结构连接部份，电气和液压部分→无误后，顶升加节至标塔高度→安全保护装置调试→验收及交付使用。
1、顶升套架安装（含旋转盘）用直径不小于14mm2，长6米以上等长钢绳一对，分别穿入套架顶部两对角立杆内，对拉成两吊点，用吊车将套架吊到底座位置，对准标节进出方向及联接孔位缓慢下落，穿入全部联接螺栓并紧固。
平台由吊车，吊单块水平吊至安装位置，先装水平联接螺栓，后装斜撑螺栓，平台安装应对号，专人检查平台联接螺栓及平台栏杆固定卡是否紧固，栏杆下部固定卡是否全部装够，安装标节导入架。
2、塔帽安装在地面用直径不小于12 mm钢绳一根穿入塔帽顶两斜撑，对拉为双绳单点，吊起至垂直，清理干净销子位置并润滑，吊至安装位置上部停止，安装人员扶稳工件，认准前后臂方向后，由塔机上指挥人员指挥吊车慢慢下降至安装销轴孔，对位装入销轴，用短把大锤将销轴打到位并装好保险销。
3、操作室吊装用直径不小于10 mm钢绳一对吊挂操作室顶四个吊点，调平后起吊到安装位置，安装人员扶稳后，塔上指挥人员指挥汽车吊微动就位。
安装完全部联接销轴及螺栓。
操作室装好后，电工即可进行主电缆联接，回转电路通电试车。
4、平衡臂吊装用直径不小于14mm2，长度不少于10米的两根等长钢绳与后臂四个吊点联接，检查吊点是否对中，慢起至后臂全部离地，检查两联接孔是否水平，如不水平应降至地面松钢绳调整至水平，拴好稳定定向绳。
塔机上安装人员检查顶升架与套架联接螺栓是否全部装完并紧固，后臂联接销耳孔是否在吊车要求的方向，否则，应调转至所需方向，可用电动或手动调整，全部检查完毕，塔机上指挥人员通知地面起吊后臂，吊至所需位置附近，吊车停止，安装人员扶稳工件或拉住稳定绳后，指挥吊车慢转至安装位置，目测两联接耳孔是否与后臂平行，如不平行，应微动塔机回转至平行，指挥吊车微动至两销轴孔对位，装入销轴并用锤击到位并安装好保险卡。
指挥吊车慢起至后臂上翘150mm左右停止，安装人员走到后臂中部联接后臂拉杆销轴并装好保险卡，指挥吊车下降至拉杆受力。
5、电器线路联接主电缆及旋转电路接通后，联接起升主卷扬机线路，高度限位器应与卷扬机断开，以免损坏限位器或不通电，试车进行各速运动，联接线路试车应保持所有动作应与开关所标注方向一致。
6、起重臂吊装在地面用吊车将前臂组装为所需长度，支承点不得少于两点，支承高度应使小车离开地面，小车装在臂根，联接小车行走钢绳，调紧并固定，绳卡不得少于3个，安装前臂联接拉杆，检查拉杆定位卡位置及紧固情况，穿接臂尖示意灯。
用直径不小于14mm2、长度大于12米的两根等长钢绳，按说明书规定的吊点通过前臂上弦穿入，对折套住拉杆挂于吊车吊钩。
指挥吊车慢起至前臂完全离开地面，检查两联接耳孔是否水平，如误差大应重新调平钢绳，拴好导向稳定绳，指挥吊车起吊，吊至高于操作室顶部时停止，吊车慢转至塔机上安装人员扶稳工件或拉住定位稳定绳，安装人员目测前臂是否与安装耳孔平行，如偏差，应指挥塔机微动回转至平行，指挥吊车慢慢下降就位，装入联接销轴并用锤击到位并装好保险卡。
下降塔机卷扬机，用人拉钢绳经塔帽顶部放下到前臂根与拉杆联接，指挥吊车慢起至前臂上翘150mm停止，指挥塔机司机慢起卷扬机，将拉杆拉到塔帽顶部与联接板用销轴联接并装好保险卡，卷扬机下降至不受力，吊车下降，在拉杆全部受力情况下，拆掉卷扬机钢绳，拆除吊车吊装钢绳，完成前臂吊装。
7、配重吊装及行走机构电器联接前臂吊装完毕后，吊装后臂平衡配重，按说明书规定的重量及安装位置将配重吊入配重支架内并进行固定，吊装配重时，电工进行小车行走机构的电器联接并试车。
8、吊钩安装及主绳臂尖固定按安装图安装钢绳拉至小车出口后再拉出2米左右，用绳卡在与小车牵引绳外联接卡紧，把主吊绳固定轮用3个绳卡固定后，放下垂在空中，两个安装人员带上所需工具进入小车检查框内，指挥塔机司机将小车慢慢开出，开出时应保证吊钩与小车间保持不小于3米的距离，开至离臂尖约1.5米处停止，安装人员走到臂尖，挂好安全带，拉起垂在空中的主绳装入塔尖主绳固定孔内打入销轴并装好保险卡，指挥小车微动向后至主绳拽紧，用扳手拆开主绳与小车牵引绳的联接卡，解开前臂吊装稳定绳，进入小车检查框，小车收回。
9、塔机标准节顶升安装拆除套架内上下联接螺栓，检查导向轮间隙并调整，起动顶升电机微动，方向正确后，吊上需安装标节置入标节导入架，吊好平衡重之标节到规定位置，慢起顶升50mm，检查前后平衡，如不平衡，小车微动至平衡停止，顶升开始。
指定专人负责顶升操作，专人标节吊挂，专人负责承力止动器的装拆。
（做完一个顶升行程时，装好承力止动器，使承力止动器与原有标节承力，顶升装置在标节装入后作第二次顶升承力后应拆开承力止动器，以防阻碍顶升套架上行）顶升（降塔）过程中，吊臂不能旋转，严禁顶升与其它动作同时进行，风力大于13m/s时禁止升（降）塔；推入标节时严禁将手或头置于顶升套架内，以防发生事故，注意将电缆放松，防止电缆拉断。
标节到位后，即进行标节螺栓联接紧固，再进行第二个标节的顶升安装，重复第一次顶升动作，直至装至标塔或所需高度。
高度装够或中途因故停止升塔时，应将套架顶部与标节用螺栓联接并紧固。
六、安装注意事项1、塔吊采用三相五线制供电，零线不与塔身连接，塔机要设专用的接地线可靠接地，接地电阻不大于4Ω。
2、塔机臂架范围以外5-10m内要保证无物。
3、安装完毕通电前，应用兆欧表检测各部件的绝缘电阻，电动机的绝缘电阻应不小于0.5 MΩ，导线间与地绝缘不小于1 MΩ。
4、供电：起重机的供电电缆线载面积不应小于16mm2（铜芯线），电压降应不大于5%，应尽量专设配电屏。
5、塔吊安装完毕，应对重量限制器及力矩限器进行调整。
七、各安全限位器调整、测试1、高度限位器调整吊钩起升至离小车约4米处，将开关调至与断电凸点相碰（应排除开关运动间隙），慢速起升自动断电，检查吊绳长度是否大于1.5米，如小于应进行多次调整，保证其断电后大于1.5米距离，反复下降起升三次检测，如无变化即可。
2、重量限制器调整在力矩允许范围内，起吊塔机说明书规定的最大起重量（4吨），慢起离地100 mm，察看并调整断电触点位置，吊钩下降，加重0.1吨慢起物体有离地现象即自动断电，反复试验三次（加重停，减重0.1吨则起），无误即可。
3、力矩限制器调整吊重2吨重物起至离地100 mm，小车出至离塔机规定的最大力矩（20米）差1米处，将力矩开关断电触点调至断电，往内开回小车4米左右停，再向外开出，检测至规定的最大力矩时是否停，如未停，应再进行调整，直至调整合格（调整只能小于或等于）。
4、小车限位调整将小车慢开至前臂的前后两端，调整相对应的断电触点，调至离小车止挡0.5米时停，连续三次试验无误即可。
5、旋转限位调整根据所需旋转度，调整相对应的断电触点，但任何一方旋转度不大于5400（即一圈半，以免电缆受严重扭伤而损坏）。
在有障碍物阻挡不能作3600旋转时，应将旋转限位调至离障碍物5米以上时断电，以免失误碰到障碍物发生事故。
八、塔机检测验收当所有安全装置调试完毕，用经纬仪检测塔身垂直度，填写塔机验收表规定的所有内容及各项实测数值，未超过规范规定的允许误差，即合格，否则应再进行调整。
经有关人员认可签字后，公司设备动力科将验收表复印两份加盖公章，一份交使用单位，一份塔机拆装队存档，经大庆市质量技术监督局验收合格后，塔机方可使用。
九、塔吊的操作使用1、起重机的操作人员必须经过培训合格，取得特殊工种操作证，了解机械的构造和使用，必须熟知机械的保养和安全操作规程，非安装维护人员未经许可不得攀登塔机。
2、起重机的正常工作气温为20℃-40℃，风速低于20m/s。
3、在夜间工作时，除塔机本身备有照明外，施工现场应备有充足的照明设备。
4、在司机室内禁止存放润滑油，油棉纱及其它易燃易爆物品。
5、起重机必须安装避雷针，同时有良好的接地。
