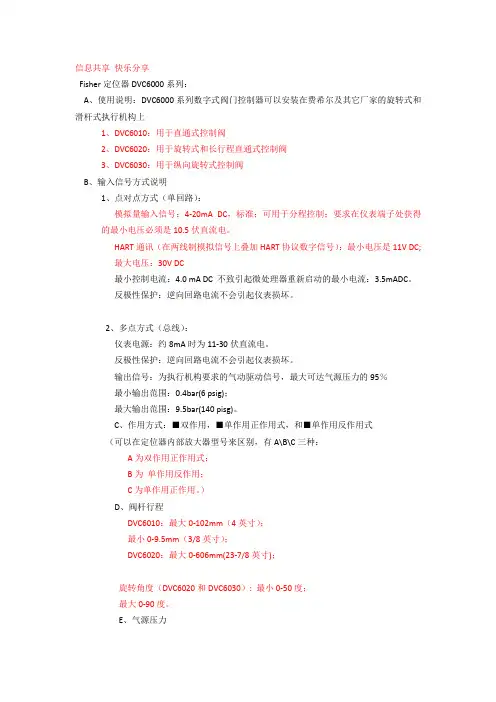

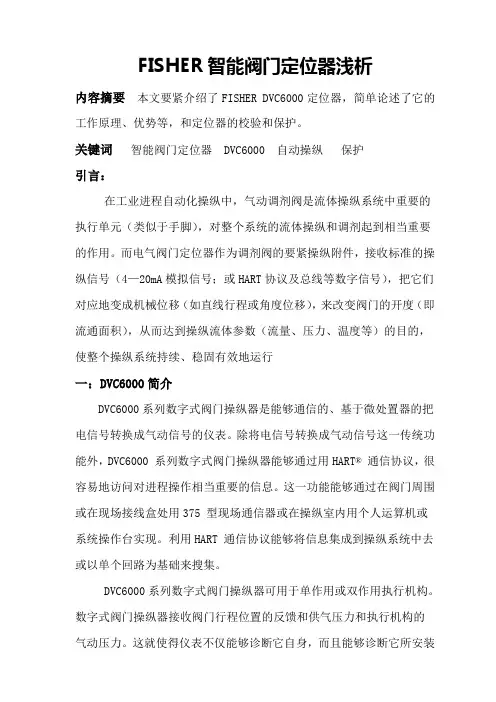

信息共享快乐分享Fisher定位器DVC6000系列：A、使用说明：DVC6000系列数字式阀门控制器可以安装在费希尔及其它厂家的旋转式和滑杆式执行机构上1、DVC6010：用于直通式控制阀2、DVC6020：用于旋转式和长行程直通式控制阀3、DVC6030：用于纵向旋转式控制阀B、输入信号方式说明1、点对点方式（单回路）：模拟量输入信号：4-20mA DC，标准；可用于分程控制；要求在仪表端子处获得的最小电压必须是10.5伏直流电。
HART通讯（在两线制模拟信号上叠加HART协议数字信号）：最小电压是11V DC;最大电压：30V DC最小控制电流：4.0 mA DC 不致引起微处理器重新启动的最小电流：3.5mADC。
反极性保护：逆向回路电流不会引起仪表损坏。
2、多点方式（总线）：仪表电源：约8mA时为11-30伏直流电。
反极性保护：逆向回路电流不会引起仪表损坏。
输出信号：为执行机构要求的气动驱动信号，最大可达气源压力的95％最小输出范围：0.4bar(6 psig)；最大输出范围：9.5bar(140 pisg)。
C、作用方式：■双作用，■单作用正作用式，和■单作用反作用式（可以在定位器内部放大器型号来区别，有A\B\C三种：A为双作用正作用式；B为单作用反作用；C为单作用正作用。
）D、阀杆行程DVC6010：最大0-102mm（4英寸）；最小0-9.5mm（3/8英寸）；DVC6020：最大0-606mm(23-7/8英寸)；旋转角度（DVC6020和DVC6030）: 最小0-50度；最大0-90度。
E、气源压力推荐值：比执行机构要求的最大值高0.3bar(5psig)。
最大值：10.3bar(150psig)或执行机构最大压力额定值，取两者中较低者稳态空气耗量供气压力为1.4bar(20 psig)时：不于0.4标准m3/hr(14 scfh)；供气压力为5.5bar (80 psig)时：小于1.3标准m3/hr(47 scfh)。

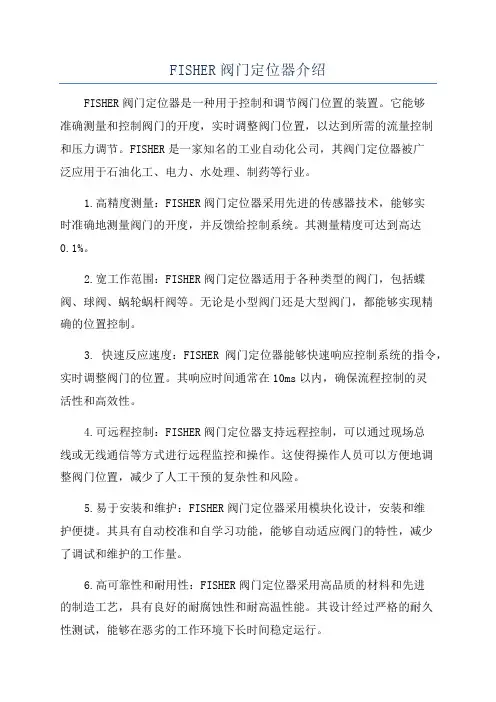

FISHER阀门定位器介绍FISHER阀门定位器是一种用于控制和调节阀门位置的装置。
它能够准确测量和控制阀门的开度，实时调整阀门位置，以达到所需的流量控制和压力调节。
FISHER是一家知名的工业自动化公司，其阀门定位器被广泛应用于石油化工、电力、水处理、制药等行业。
1.高精度测量：FISHER阀门定位器采用先进的传感器技术，能够实时准确地测量阀门的开度，并反馈给控制系统。
其测量精度可达到高达0.1%。
2.宽工作范围：FISHER阀门定位器适用于各种类型的阀门，包括蝶阀、球阀、蜗轮蜗杆阀等。
无论是小型阀门还是大型阀门，都能够实现精确的位置控制。
3. 快速反应速度：FISHER 阀门定位器能够快速响应控制系统的指令，实时调整阀门的位置。
其响应时间通常在10ms以内，确保流程控制的灵活性和高效性。
4.可远程控制：FISHER阀门定位器支持远程控制，可以通过现场总线或无线通信等方式进行远程监控和操作。
这使得操作人员可以方便地调整阀门位置，减少了人工干预的复杂性和风险。
5.易于安装和维护：FISHER阀门定位器采用模块化设计，安装和维护便捷。
其具有自动校准和自学习功能，能够自动适应阀门的特性，减少了调试和维护的工作量。
6.高可靠性和耐用性：FISHER阀门定位器采用高品质的材料和先进的制造工艺，具有良好的耐腐蚀性和耐高温性能。
其设计经过严格的耐久性测试，能够在恶劣的工作环境下长时间稳定运行。
除了以上的特点和优势，FISHER阀门定位器还具有一些附加功能，以满足不同行业和应用的需求。
例如，它可以支持多种通信协议，实现与其他设备的无缝集成；它可以提供诊断和报警功能，监测阀门的运行状态和故障情况；它还可以记录和存储阀门的运行数据，便于分析和优化流程控制。
总之，FISHER阀门定位器是一种高精度、高性能的阀门控制装置，广泛应用于各个领域的流程控制和压力调节。
它能够提高流程的稳定性和可靠性，降低能耗和运行成本。
与传统的手动调节方法相比，FISHER阀门定位器具有更高的自动化水平和精确度，为工业生产带来更多的便利和效益。
FISHERDVC6000系列阀门定位器原理和检修在DETAIL SETUP中，MODE中，有个INSTRUMENT MODE，这个里面有2个选项，IN SERVICE 和OUT OF SERVICE。
IN SERVICE：外部信号能控制阀门动作，此模式下，定位器的很多参数不能设定。
OUT OF SERVICE：外部信号无用，此时能设置各种定位器参数，如RESPONSE TIME，TAG等等。
很多时候，阀门不动作，可能就是定位器的模式跳到了OUT OF SERVICE。
一个新的定位器，首先要做的是TRAVEL SENSOR的调整，A柱加上的时候，为0％位置，调整内六角，调整到600左右。
然后是满点。
其后，连接阀杆和反馈臂，注意阀门行程是多少，连接点就要设在多少。
然后可以用BASIC SETUP中，有个AUTO WIZARD来自动设置校验定位器。
在BASIC SETUP中，有个AUTO WIZARD，能自动校验阀门，这个WIZARD分3步：①设置ACTUTOR型号，有各个厂家的可以用。
（GCT的是FISHER的667执行机构）②设置RELAY的作用方式，A作用（螺丝刀拨到－）（GCT的是A作用），B作用（螺丝刀拨到＋），双作用。
③设置自动调整的中间点的位置，可以外加电流信号，调整到50％开度的准确开度，或者用厂家的DEFAULT设定值。
建议用外加电流信号。
在CALIBRATION中，有各种元件的CALIBRATION校验，有TRAVEL SENSOR的，压力传感器的，输入电流模版的。
可以对单独的元件进行校验。
工具：大的一字十字螺丝刀，小一字螺丝刀，密封胶，擦胶的布，375HART，FLUKE704呆扳手：7/8 11/16 1/2 7/16 1/4 5/16 套筒扳手英制一套。
白布一大块手电。

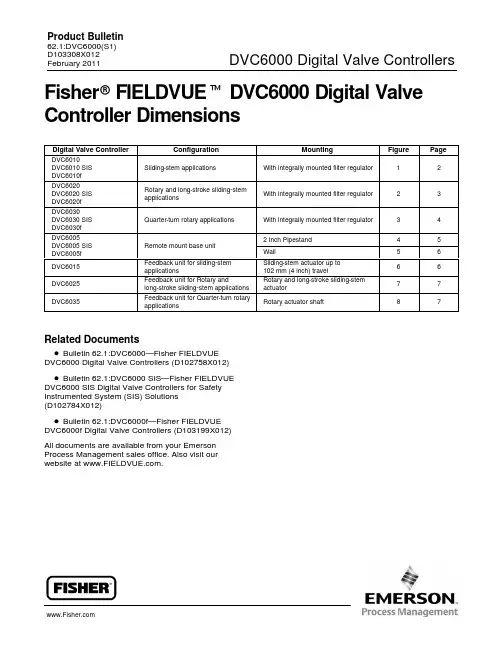

Fisher r FIELDVUE t DVC6000 Digital Valve Controller DimensionsDigital Valve Controller Configuration Mounting Figure Page DVC6010DVC6010 SIS DVC6010f Sliding-stem applications With integrally mounted filter regulator1 2DVC6020 DVC6020 SIS DVC6020f Rotary and long-stroke sliding-stemapplicationsWith integrally mounted filter regulator2 3DVC6030DVC6030 SISDVC6030fQuarter-turn rotary applications With integrally mounted filter regulator3 4 DVC6005DVC6005 SIS DVC6005f Remote mount base unit2 Inch Pipestand4 5Wall5 6DVC6015Feedback unit for sliding-stemapplicationsSliding-stem actuator up to102 mm (4 inch) travel6 6DVC6025Feedback unit for Rotary andlong-stroke sliding-stem applicationsRotary and long-stroke sliding-stemactuator7 7DVC6035Feedback unit for Quarter-turn rotaryapplicationsRotary actuator shaft8 7Related DocumentsD Bulletin 62.1:DVC6000—Fisher FIELDVUE DVC6000 Digital Valve Controllers (D102758X012) D Bulletin 62.1:DVC6000 SIS—Fisher FIELDVUE DVC6000 SIS Digital Valve Controllers for Safety Instrumented System (SIS) Solutions(D102784X012)D Bulletin 62.1:DVC6000f—Fisher FIELDVUE DVC6000f Digital Valve Controllers (D103199X012) All documents are available from your Emerson Process Management sales office. Also visit our website at .22 MOUNTING HOLES 1/4-18 NPTOUTPUT CONN B28.6(1.13)122.8(4.84)(5.69)ACTUATOR 1/4-18 NPTOUTPUT CONN PLUGGED-14 NPT1/4-18 NPTOUTPUT CONN A -18 NPT FISHER 67CFR 1/4-18 NPTSUPPLY CONN48B7710 Sht 1 / Doc.19B3538-C E0405-2 / ILmm (INCH)201.8(7.94)Figure 1. FIELDVUE DVC6010, DVC6010 SIS, and DVC6010f Digital Valve Controller with Integrally Mounted Filter Regulator3HOLES j 9.7 (0.38)1/4-18 NPTOUTPUT CONN B95.3(3.75)157.7(6.21)174.6(6.88)234.7(9.24)156.3(6.16)ACTUATOR CENTERLINE1/4-18 NPTOUTPUT CONN PLUGGED1/2-14 NPTCONDUIT CONN BOTH SIDES 1/4-18 NPT OUTPUT CONN A FISHER 67CFR 1/4-18 NPTSUPPLY CONNmm (INCH)91.5(3.6)MOUNTING BRACKETFEEDBACK 48B9596 Sht 1 / Doc 19B3557-C E0406-2 / IL201.8(7.94)Figure 2. FIELDVUE DVC6020, DVC6020 SIS, and DVC6020f Digital Valve Controller with Integrally Mounted Filter Regulator43/8-18 NPTVENT CONN210.7(8.29)201.8(7.94)-18 NPTFISHER 67CFR1/4-18 NPTSUPPLY CONNmm(INCH)18 NPTOUTPUT CONN BFEEDBACKARM48B9597 Sht 1 / Doc19B3558-DE0407-2 / ILFigure 3. FIELDVUE DVC6030, DVC6030 SIS, and DVC6030f Digital Valve Controller with Integrally Mounted Filter Regulator5193(7.60)1/2-14 NPT63(2.46)92(3.62)(9.20)1/4-18 NPTOUTPUT CONN B3/8 -18 NPT VENT CONN211(8.29)1/4 -18 NPT SUPPLY CONN10C1795-A / DOC 10C1796-A / DOC E1102mm (INCH)Figure 4. FIELDVUE DVC6005, DVC6005 SIS, and DVC6005f Base Unit; Pipestand Mounted6BRACKET LOCATION FOR WALL MOUNTING10C1795-A / DOC 10C1796-A / DOC E1103184(7.23)mm (INCH)72 2 MOUNTINGHOLES 0.86 (0.34)Figure 5. FIELDVUE DVC6005, DVC6005 SIS, and DVC6005f Base Unit; Wall Mounted10C1797-A E0867-2 / IL57(2.25)29(1.13)CENTERLINE OF ACTUATORHOLES 8.6 (0.34)97(3.81)19175(6.89)65(2.54)138(5.45)1/2-14 NPTCONDUIT CONN121(4.75)mm (INCH)Figure 6. FIELDVUE DVC6015 Feedback Unit; Sliding -Stem Actuator Mounting up to 102 mm (4 inch) Travel710C1798-A E0868-2 / IL99(3.90)94(7.63)(6.88)10(0.38)140(5.52)114(4.50)95(3.75)HOLES 9.7 (0.38)1/2-14 NPT CONDUITCONNmm (INCH)Figure 7. FIELDVUE DVC6025 Feedback Unit; Rotary and Long -Stroke Sliding -Stem Actuator Mounting10C1799-A E0869 / ILmm (INCH)7638(1.50)HOLES 1/4-20 UNC46(1.83)93(3.66)46(1.81)67103(4.07)135(5.31)120(4.72)-14 NPT CONNFigure 8. FIELDVUE DVC6035 Feedback Unit; Rotary Actuator Shaft Mounting8product. Responsibility for theselection, use, and maintenance of any product remains with the purchaser and end user.Emerson Process Management Marshalltown, Iowa 50158 USA Sorocaba, 18087 BrazilChatham, Kent ME4 4QZ UK Dubai, United Arab Emirates Singapore 128461 Singapore EFisher Controls International LLC 2008, 2011; All Rights Reserved The contents of this publication are presented for informational purposes only, and while every effort has been made to ensure their accuracy, they are not to be construed as warranties or guarantees, express or implied, regarding the products or services described herein or their use orapplicability. All sales are governed by our terms and conditions, which are available upon request. We reserve the right to modify or improve the designs or specifications of such products at any time without notice. Neither Emerson, Emerson Process Management, nor any of their affiliated entities assumes responsibility for the selection, use or maintenance of any product. Responsibility for proper selection, use, and maintenance of any product remains solely with the purchaser and end user.Fisher and FIELDVUE are marks owned by one of the companies in the Emerson Process Management business division of Emerson Electric Co.Emerson Process Management, Emerson, and the Emerson logo are trademarks and service marks of Emerson Electric Co. HART is a mark owned by the HART Communication Foundation. F OUNDATION fieldbus is a mark owned by the Fieldbus Foundation. All other marks are the property of their respective owners.。
Fisher定位器使用说明书一、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上，进入菜单选择 Setup(设置)→Basic setup（基本设置）→Auto setup（自动设置）→Setup wizard（设置向导）2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态，继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时，仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明：仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。
应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌，有此执行机构型号，选择相应型号，如667，1035，1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌，有此执行机构尺寸，选择相应尺寸，如30，34，40，45，50，46，60，70，100等。

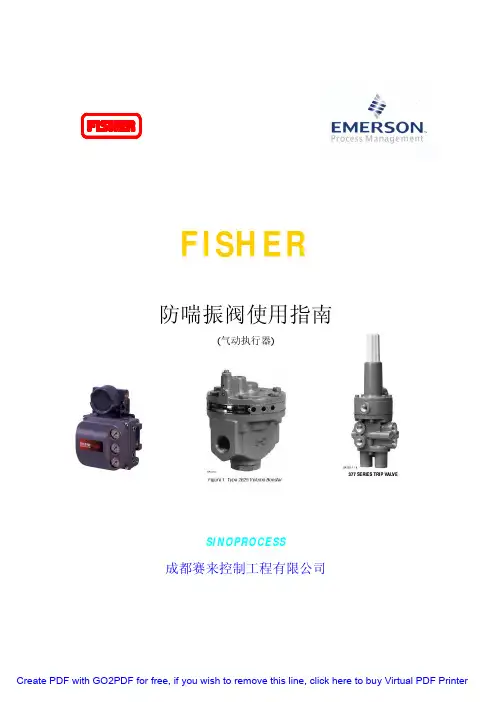

FISHER 防喘振阀使用指南(气动执行器)SINOPROCESS成都赛来控制工程有限公司前言FISHER防喘震阀使用指南是根据美国FISHER阀门售后服务工程师长期的现场经验而编写，分气动执行器和液动执行器两分册，本指南为气动执行器分册，希望用户能在安装，调试和使用前仔细阅读，如有不清楚请及时与我公司联系。
本指南的主要内容包括：一．FISHER阀门安装调试1.FISHER防喘阀安装调试的注意事项2.FISHER防喘阀的调试步骤二．FISHER防喘阀的接线图和气路图三．FISHER防喘阀典型气路及相关说明四．FISHER防喘阀部分附件的调试说明1．377和2625的调试2．DVC6020的调试3．3620系列定位器的校验4．4200系列电位传感器的调试5．HIM信号转换器的安装和使用指南如需要技术支持，请提供阀门的序列号，我公司将尽最大努力提供优质服务。
在此非常感谢贵公司使用FISHER阀门，我们真诚希望该指南能对您有较大的帮助。
一关于FISHER防喘震阀安装调试及使用时应注意的相关问题一关于FISHER防喘震阀安装调试及使用时应注意的相关问题1．由于阀门和执行机构的尺寸较大，重量也较大，因此在安装时，阀门和执行机构应整体吊装，以免损坏阀门和执行机构。
对较大的阀门最好让执行机构直立安装并做一支架对阀门执行机构进行支撑，支撑应该是在管道上，而不是直接支撑在地面上，并且阀门两边管道的支撑要离阀门较近，如此可减小阀门的震动，以免阀门因震动过大而产生不正常现象。
2．由于阀门控制气路比较复杂，控制管和相关的附件较多，因此在安装时要小心，避免损坏控制管和相关附件。
3．气源管不能使用易生锈的镀锌管或钢管，最好使用不锈钢管，并确保气源的清洁度和干燥度，以避免损坏阀门定位器。
对有储气罐的阀，需将储气罐及其管路进行固定，或使用软的耐压管，以免因震动使管接头脱落而使阀门失控。
4．调试前，首先应仔细阅读相关的资料，清楚各相关附件的用途和作用原理；然后将气路图及其说明与现场气路相对照，弄清阀门的工作原理。
DVC快速自动整定
“推荐DCS给定50%即12mA信号”
在对DVC定位器进行整定之前，我们首先得调整一下调整臂和反馈臂的位置。
具体方法是：阀门处在相对自由的状态（定位器输出压力为0，如果有手轮的话，手轮的位置应该处在不影响阀门自由开关的位置），打开定位器反馈保护罩，用定位销（定位器里面有）将反馈臂定位在合适的位置（如果是气开门，将定位销插在A 的位置，反之则插在B的位置），松开连接臂和调整臂所连接的螺母，然后将调整臂和反馈臂的交点调整到阀门行程（阀门铭牌上的Travel值）对应的值，再拧紧连接臂和调整臂所连接的螺母，取下定位销！
将手操器和定位器的指令线正确连接上(连接在接线盒的LOOP上，注意正负)，打开手操器，双击HART application，进入主画面，点击热键，选择Instrument Mode
（仪表模式），点击OK ，将光标移到Out Of Service（非工作模式）上，点击ENTER，再点击热键，返回主画面。
选择Setup & Diag（设置和诊断），然后选择Calibrate
（校验），再选择Auto Calib Travel（自动校验行程），选择manual，点击ENTER，稍等，然后将光标移到Digital（数字），点击ENTER，然后查看反馈臂和执行机构推杆是否成90o角，如果不是，通过选择large(10.0︒), medium(1.0︒), and small(0.1︒) adjustments选择increase或者decrease使反馈臂和执行机构推杆成90o角，然后点击OK，稍等，然后会出现压力校验,Pressure calibration 选择Yes会再自动进行一次校验选择No 则完成校验.再三次点击OK，然后将光标移到In Service（工作模式）上，点击ENTER，再点击OK。
此时改变指令信号，如果阀门动作正常，则校验完毕；如果改变指令信号，阀门不动作或只在指令为0%（4mA）和100%(20mA)时动
作，则需要更改Instrument Mode（仪表模式），具体方法是：点击热键，选择
Instrument Mode（仪表模式），点击OK，将光标移到In Service（工作模式）上，点击ENTER。
详情请参考FISHER公司的相关设备手册或煤制甲醇公司阀门定位器操作手册。
