保险丝
1. 作用 在电路中电流过大时（短路或者负载过大）， 自动熔断，对电路起到保护作用。
2. 材料及特点 铅锑合金:电阻率较大，而熔点较低。
插座和接地（左零右火上接地）
电灯
电灯主要包括白炽灯、节能灯，荧光灯、高压气灯。
电灯为什么会发光呢？
因为灯泡内的钨丝通电后发热， 灯丝达到2000℃左右，达到白炽状态， 于是灯丝发出明亮的白光。
家庭电路的电源线有两条：火线和零线
火线
U=220V
零线
U=0 V
U=220V
地线
地面
测电笔（或者螺丝刀式）
使用方法：笔尖金属体接触导体，手一定接 触笔尾金属体（但千万不能接触笔尖金属体）
测电笔使 用方法
作用：辨别火线和零线
电能表
家庭电路的总开关是 闸刀开关
它在电路中的作用是什么？ 控制整个家庭电路的通断。
第五节
家庭电路
学习目标
• 了解家庭电路的结构 • 知道电路中各部分的特征及作用 • 知道家庭电路中产生的负载过大的后果，知道熔丝(保
险丝)的作用。会正确选用和安装熔丝 • 知道火线零线的含义，会使用测电笔正确辨认火线和零
线。
家庭电路的组成
进户线
闸刀开关
家用电器 电能表 保险盒
开 关 用电器
插座
家庭电路一般由进户线、电能表、闸刀开 关、保险盒、插座、各用器和开关电等几部分构 成的。
5.白炽灯灯丝是用_钨__制成，当电流通过灯丝时，灯 丝是_白__炽_状态，发出很亮的光，此时电能转化为_内_能 和_光__能.
谢谢！
灯座和灯
零线
火线 零线
火线
螺丝口式
卡口式
零线
火线线和零线可以任意连接

低压供电线路供给，我有两个 成员，一个叫火线，另一个叫 零线
火线
零线。火线和地之间有220伏
的电压，零线和地之间没有电
压，火线和零线之间有220伏
的电压。
温馨提示：为更好地满足您的学习和使用需求，课件在下载后可以自由编辑，请您根据实际情况进行调整！Thank you for
思考
火线和零线该怎么判断呢？
因为笔尖接触火线时，220伏的电压加在测电 笔和人体构成的串联电路上，通过氖管和人 体的电流小于 220伏 /1000000欧=0.00022安 =0.22毫安，这个电流能够 使氖管发光，但对 人体是没有危害的。
电能表
测量并记录用户用电的 多少，其安装和维修不 属于用户的权利。
从左到右有4个接线柱， 1、3接进户线。
（1）家庭电路触电：人直接或间接与火线连通 造成的
触电的形式
相关触电的形式：
火线 零线
想救我， 快去断开电源！
（1）双线 触电
火线 零线
大地
（2）单线 触电
如果人站在绝缘的凳子上， 会发生单线触电吗？
安全用电注意事项
探究电路 第5节 家庭用电
讨论：
要安装家庭电路,你该准备 些什么材料呢?
（一）家庭电路的组成
（二）插座及接法
（三）电路中电流过大的原因
（四）触电
相关安全用电原则：
家庭电路的安装符合安全用电的要求，
电灯开关要接在火线上，
螺口灯泡的螺旋一定要接在零线上。
有金属外壳的家用用电器要用三孔插座或三角 插头
220V 30(100)A 的意义：正常使用时电压为220伏， 额定电流为30安，允许通过的最大电流为100安。
闸刀开关
在家庭电路中，能控制 所有用电器的通断。

容易发生触电事故。
从电路的组成来看，上述所有故障现象的原因可以概
括成( A )
A．开路
B．短路
C．通路
D．开路或短路
5．(2016河南)如图15-5-1是某同学设计的家庭电路， 电灯开关已断开。下列说法正确的是( C ) A．灯泡和两孔插座 是串联的 B．测电笔接触M点， 氖管不发光 C．开关和三孔插座的 连接都是错误的 D．试电笔插入两孔插座的左孔，氖管发光
②将插头插在家庭电路上，用测电笔分别测试a、b、c、 d、e各点，发现只在b点测电笔不亮，由此便确定了 断点区域，找出了断点位置。
请回答： (1)这几枚大头针相当ห้องสมุดไป่ตู้ 开关 ；
(2)用笔将图中确定的断点区域的电热丝描出来(将虚线 画成实线)。 (如图)
12．生活中安全用电十分重要。下表是网络上提供的 一组人体电阻测量值。
A．电热壶所在电路的B、C间断路 B．插座的接地线断路 C．电路的C、D间导线断路 D．电路的A、B间导线断路
11．如图15-5-6是电热毯示意图，虚线表示毯内电热 丝，它的某处已断开，但外表又无法看出。某同学 做了如下检测：
①将5枚大头针分别插在图中a、b、c、d、e处，使之 与电热丝接触；
上端的孔接 地线 。
(4)在使用测电笔时，用手接触笔尾的 金属体 ，若测 电笔的金属笔尖接触 火 线，则氖管发光；若 金属笔尖接触 零 线，则氖管不发光。
2．安全用电 (1)触电是指一定 强度 的电流流过人体所引起
的伤害事故。发生触电原因是人体直接或间接地与 火 线相接触引起的。
(2)家庭电路中的触电方式有 单线 触电和 双线 触 电两种。
6．家庭电路触电事故都是人体直接或间接接触
火 线造成的。带有金属外壳的家用电器都 要使用三孔插座，这样做的目的是为了让金属外 壳与 大地 相连。

• 警示 ● 电源尚未切断时，切勿把水浇到电气用具或开关上。 ● 如果电气用具或插头仍在着火，切勿用手碰及电气用
具的开关。
• 1. 发现电线断落在地上，不能直接用手 去拣。 2. 派人看守，不让人、车靠近，特别是 高压导线断落在地上时，应远离其8米范 围以外。 3. 通知电工或供电部门处理。
课堂检测题
保护电路,保险丝也是串联的
开关与电灯串联 插座与电灯及各用电器之间是并联
三孔插座和三脚插头
为什么要用三脚插座和插头? 为什么家用电器的外壳必须接地?
接地
1
3
2
接零线
接火线
接外壳
1 2 3
接用电器
保险丝和总开关
实验探究
测 电 笔
实验探究
测电笔接触零线时,氖管为什么不发光? 在用电笔辨别火线零线时,为什么不能 让手碰笔尖的金属体?
• 5. 要选用与电线负荷相适应的熔断丝，不要任意加粗 熔断丝，严禁用铜丝、铁丝、铝丝代替熔断丝。 6. 不用湿手、湿布擦带电的灯头、开关和插座等。 7. 漏电保护开关应安装在无腐蚀性气体、无爆炸危险 品的场所，要定期对漏电保护开关进行灵敏性检验。 8. 晒衣架要与电力线保持安全距离，不要将晒衣杆搁 在电线上。 9. 要将电视机室外天线安装得牢固可靠，不要高出附 近的避雷针或靠近高压线。 10.严禁私设电网防盗、狩猎、捕鼠和用电捕鱼。
• 1. 不要乱拉乱接电线。 2. 在更换熔断丝、拆修电器或移动电器设备时必须切 断电源，不要冒险带电操作。 5. 使用电熨斗、电吹风、电炉等家用电热器时，人不 要离开。 4. 发现电器设备冒烟或闻到异味时，要迅速切断电源 进行检查。 5. 电加热设备上不能烘烤衣物。 6. 要爱护电力设施，不要在架空电线和配电变压器附 近放风筝。

温馨提示：为更好地满足您的学习和使用需求，课件在下载后可以自由编辑，请您根据实际情况进行调整！Thank you for
二．测电笔
错误的使用方法
氖管不会发光。
可能发生触电事故。
三．连接家庭电路 1．插座
零线Biblioteka 火线双孔插座是怎样接入电路中的呢？
火线 零线 地线
零线 火线
新沪科版九年级物理全一册《十五章 探究电路 第五节 家庭用电》课件_7
螺口灯泡的螺旋一定要接在零线上
火线 零线
3．开关与灯泡的连接 火线 零线
控制灯泡的开关要连接在火线和灯泡之间。
电灯的安装
啊！
随堂练习
1.连接家庭电路．

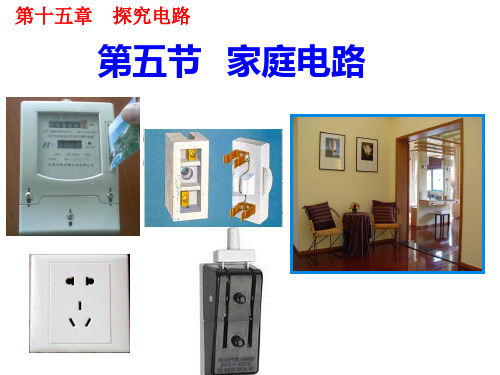

第十五章 探究电路
第五节 家庭电路
为什么在家庭电路里既要有三孔插座又要 有两孔插座？能不能只用两孔插座？
新沪科版九年级物理全一册《十五章 探究电路 第五节 家庭用电》课件_7
进户线
一、家 庭 电 路 的 组 成
闸刀开关 开 关
电能表 保险盒
用电器
插座
温馨提示：为更好地满足您的学习和使用需求，课件在下载后可以自由编辑，请您根据实际情况进行调整！Thank you for
地线
零线 火线
三线插座是怎样接入电路中的呢？
三孔插座
三脚插头
有金属外壳的家用电器要使用三孔插座使外壳接地。
火线
零线
地线
地线
零线 火线
2.螺口灯
螺丝口灯座的螺旋套只准接在零线上。
火线
零线
螺丝口式
火线
零线
火线
火线和零线决不可以接错
新沪科版九年级物理全一册《十五章 探究电路 第五节 家庭用电》课件_7

可在实验 室进行，每个实 验桌上都有插 座
也可以课
1/2
哪里？③电灯与插座是怎样连接的。 对学生实验进行评价后让学生读信息窗
《灯光辉煌的世界》 （ 5）注意用电安全 ①引导学生看图 15-25 家庭电路中常见的
触电事故，归纳 a. 什么是触电 b. 安全电压 c. 触事故的原因；
②引导学生观察 15-26 电路安装要规范， 图 15-271 一些与电有关的不安全现象；③总结 安全用电的原则：
பைடு நூலகம்
2/2
让学生观察灯与开关的连接方法，灯与灯间的
关、保险盒、插座、灯座、开关
连法，插座和电灯的连法。
连接情况：
让学生观察后回答：家庭电路的组成及连
接
（ 2）家庭电路的几个重要部分
明确各组成部分的作用
介绍火线、零线、电能表、闸刀开关、保
险盒、电灯、开关、插座的作用
（ 3）测电笔
展示挂图，介绍构造、作用及使用，让学
卡口灯座、闸刀开关、三孔插头插座各一个，测电笔二只，灯座挂图二幅，安全用电知识挂
图，保险丝，铜丝，铁丝，火柴，写有例题的小黑板。
学生用器材：每张课桌发一只测电笔，学生自带的灯座，保险盒等。

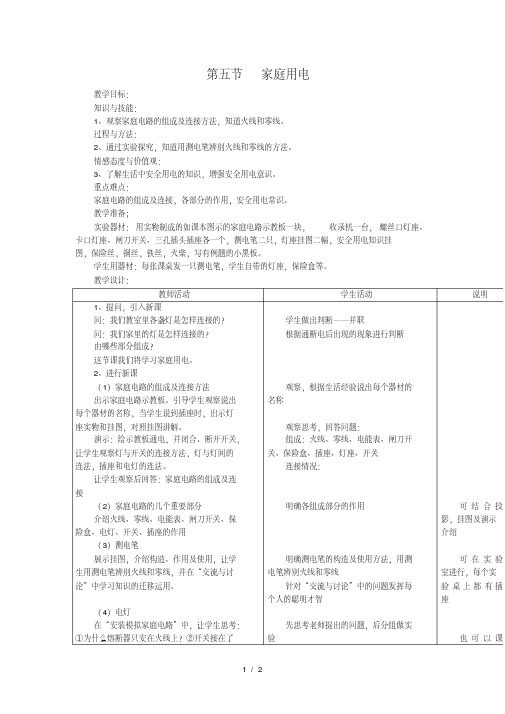

教学设计：
教师活动
学生活动
1、提问，引入新课
问：我们教室里各盏灯是怎样连接的？
学生做出判断——并联
问：我们家里的灯是怎样连接的？
明确测电笔的构造及使用方法，用测
生用测电笔辨别火线和零线，并在“交流与讨
电笔辨别火线和零线
论”中学习知识的迁移运用。
针对“交流与讨论”中的问题发挥每
个人的聪明才智
（ 4）电灯
在“安装模拟家庭电路”中，让学生思考：
先思考老师提出的问题，后分组做实

使用方法： 用手接触笔尾的金属体、笔尖金
属体接触被测电路。若氖管发光，则 接触的是火线，否则为零线。
试电笔的准确使用！
新沪科版九年级物理全一册《十五章 探究电路 第五节 家庭用电》课件_1
错误的使用方法
温馨提示：为更好地满足您的学习和使用需求，课件在下载后可以自由编辑，请您根据实际情况进行调整！Thank you for
为什么不能用湿手触摸开关
❖ 对人体来说，皮肤越干燥，电阻越大，潮湿的皮 肤电阻小，如果触电时是潮湿的皮肤，通过的电 流就会大一些，很危险的。
❖ 另外，如果湿手接触时，水易流入电器中，使人 体和电源相连，造成危险。
❖ 千万不能湿手触摸开关。
安全用电原则
❖不接触低压带电体，不靠近高压带电体，要警惕 本来不应带电的物体带了电，本来该绝缘的物体导 了电： 1、防止绝缘部分破损 2、保持绝缘部分干燥 3、避免电线跟其它金属物接触 4、要定期检查，即时修理
测电笔中的电阻在1MΩ
以上,测220V电压时,通过 ???
人体电流是多大?为什么 手触笔尾金属体时氖管会 发光，而人不会触电呢？
因为笔尖接触火线时，220伏的电压加在测电笔和人体构 成的串联电路上，通过氖管和人体的电流
I=U/R=220V/1000000Ω=0.00022A=0.22m A
0.22毫安这个电流能够使氖管发光，但 对人体是没有危害的
练一练
1、家庭电路中从进户线到用电器间应装总开关、电
能表和熔断器，安装的准确顺序
A
A、电能表、闸刀开关、熔断器
B、闸刀开关、电能表、熔断器
C、闸刀开关、熔断器、电能表
D、熔断器、闸刀开关、电能表
家庭电路的组成和连接方式
进户线、电能表、闸刀开关、熔断器、插座、开关、用电器。

新沪科版九年级物理全一册《十五章 探究电路 第五节 家庭用电》课件_3
课堂探究
闸刀开关 在家庭电路中， 能控制所有用 电器的通断。
熔断器：内装有保险丝
火线 零线
作用： 保险丝选用的材料 连接方法：串联 接火线的原因
保险丝：
思考：
家用保险丝是由电阻率较 大 ，熔点较 低 的 铅锑合金制成的。 当有过大的电流通过时，保险丝产生较 多的热量， 使它的温度达到 熔点 ， 保险丝 熔断，自动切断电路，起到保险 作用。 保险丝应安装在 干 路上。
接地线 零线
火线
电冰箱 火线 零线
电冰箱 火线 零线
接地
带有金属外壳的电器要有接地线
随堂演练
1、图10-3是一个三孔插座，准确的连接是 （B ） A．1孔接零线，2孔接地，3孔接火线 B．1孔接地，2孔接火线，3孔接零线 C．1孔接零线，2孔接火线，3孔接地 D．1孔接火线，2孔接零线，3孔接地
2、原来房内电灯正常发光，当把一盏开关断 开的台灯插入插座时，保险丝立即熔断，室内 电灯全部熄灭。发生这个现象的原因可能是 （ C ）。 A．插座原已短路 B．台灯功率过大 C．台灯插头短路 D．台灯灯泡短路
考考你
1、在图所示的甲、乙两种使用测
电笔的方法中，准确的
是
。
2、测电笔是辨别火线零线的，准确使用 时食指接触笔尾金属体，笔尖接触进 户线，若氖管发光，是_____线，氖管 不发光是_____线。
3、为什么不能让手接触笔尖金属体？
进行新课
电能表
测量用户 消耗电能 的多少
温馨提示：为更好地满足您的学习和使用需求，课件在下载后可以自由编辑，请您根据实际情况进行调整！Thank you for
家庭电路中电流过大的原因： （现象：跳闸或保险丝熔断）

家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件
家庭用电—沪科版九年级物理全册习 题课件 家庭用电—沪科版九年级物理全册习 题课件

触电危险
不正确使用电器或电线破损可能导 致触电事故。
用电过载
过多使用电器可能导致电线过载、 保险丝熔断或跳闸等问题。
火灾隐患
不正确使用电器或电路设计不合理 可能引发火灾。
保护措施
为确保安全，应采取一系列保护措 施，如定期检查电线、使用安全插 座、合理使用电器等。
02
家庭用电的线路设计
设计原则和方法
、电缆，以防止电路故障。
使用合格的电器设备，避免使 用假冒伪劣的电器设备，以免
引起电路故障。
安装电源保护器、空气开关等 电路保护装置，以防止电路故 障对电器设备和人身安全造成
危害。
05
家庭用电的节能环保
节能措施和方法
减少能耗
通过选择高效电器设备，降低能耗，减少 能源浪费。
定期维护
定期检查和维护电器设备，确保其正常运 行，避免因设备故障造成的能源浪费。
防止火灾的措施
不要将易燃易爆物品放置在靠近电源插座的地方，避免因电器短路或过载引起火 灾。
不要超负荷使用电源插座，避免使用不合格的电器设备，以免引起火灾。
定期检查电线、电缆是否老化、破损，及时更换老化的电线、电缆，以防止火灾 。
防止电路故障的措施
定期检查电线、电缆是否老化 、破损，及时更换老化的电线
开关的安装
应根据需要选择合适的开关类型和位置，以便于操作和控制电源的 通断。
照明设备的安装
灯具的选择
应根据房间的大小、高度和用途选择合适的灯具类型和功率，如 吊灯、壁灯、台灯等。
灯具的安装位置
灯具的安装位置应考虑照明需求和安全因素，如避免灯具直接照 射到易燃物品或悬挂过高导致安全隐患。
电源连接与控制
应ቤተ መጻሕፍቲ ባይዱ据需要选择合适的开关或调光器来控制灯具的亮度或开关， 同时应确保电源连接正确、安全。
