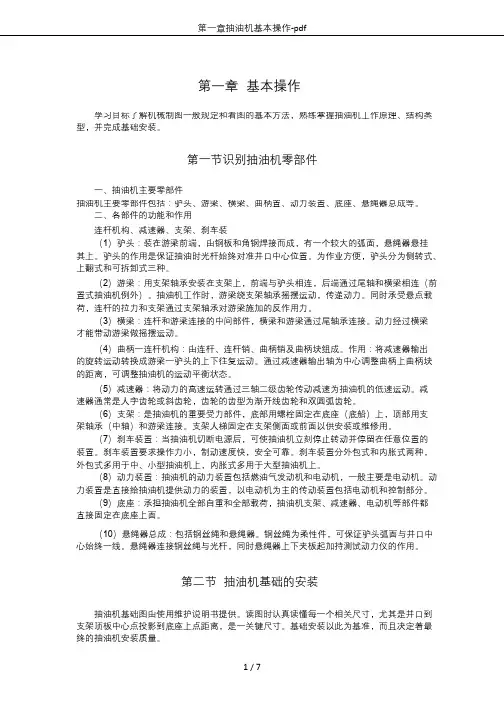

第一章基本操作学习目标了解机械制图一般规定和看图的基本方法，熟练掌握抽油机工作原理、结构类型，并完成基础安装。
第一节识别抽油机零部件一、抽油机主要零部件抽油机主要零部件包括：驴头、游梁、横梁、曲柄置、动力装置、底座、悬绳器总成等。
二、各部件的功能和作用连杆机构、减速器、支架、刹车装（1）驴头：装在游梁前端，由钢板和角钢焊接而成，有一个较大的弧面，悬绳器悬挂其上。
驴头的作用是保证抽油时光杆始终对准井口中心位置。
为作业方便，驴头分为侧转式、上翻式和可拆卸式三种。
（2）游梁：用支架轴承安装在支架上，前端与驴头相连，后端通过尾轴和横梁相连（前置式抽油机例外）。
抽油机工作时，游梁绕支架轴承摇摆运动，传递动力。
同时承受悬点载荷，连杆的拉力和支架通过支架轴承对游梁施加的反作用力。
（3）横梁：连杆和游梁连接的中间部件，横梁和游梁通过尾轴承连接。
动力经过横梁才能带动游梁做摇摆运动。
（4）曲柄一连杆机构：由连杆、连杆销、曲柄销及曲柄块组成。
作用：将减速器输出的旋转运动转换成游梁一驴头的上下往复运动。
通过减速器输出轴为中心调整曲柄上曲柄块的距离，可调整抽油机的运动平衡状态。
（5）减速器：将动力的高速运转通过三轴二级齿轮传动减速为抽油机的低速运动。
减速器通常是人字齿轮或斜齿轮，齿轮的齿型为渐开线齿轮和双圆弧齿轮。
（6）支架：是抽油机的重要受力部件，底部用螺栓固定在底座（底船）上，顶部用支架轴承（中轴）和游梁连接。
支架人梯固定在支架侧面或前面以供安装或维修用。
（7）刹车装置：当抽油机切断电源后，可使抽油机立刻停止转动并停留在任意位置的装置。
刹车装置要求操作力小，制动速度快，安全可靠。
刹车装置分外包式和内胀式两种，外包式多用于中、小型抽油机上，内胀式多用于大型抽油机上。
（8）动力装置：抽油机的动力装置包括燃油气发动机和电动机，一般主要是电动机。
动力装置是直接给抽油机提供动力的装置，以电动机为主的传动装置包括电动机和控制部分。
