施工项目质量保证措施质量体系图及质量管理流程图l、质量承诺本工程的质量管理目标为：确保省优,争创国优。
要实现上述目标必须做到：“思想上重视，措施上得力”，有效地形成“人人心里有目标，人人手中有标准”，使工程项目部达到：“质量创优目标明确，工艺过程持续改进，施工监督认真负责，以强化全员意识为先导，以争创名牌工程为龙头，以务实管理为重点，以推进科技进步为保证”的全员争先氛围。
全面实施国务院颁布《工程建设质量管理条例》和《工程建设标准强制性条文》。
严格执行新的《建筑工程施工质量验收统一标准》和《建筑工程施工质量验收规范》贯彻执行“验评分离、强化验收、完善手段、过程控制”的编制思想。
精心组织，科学施工，实现“国内一流、国际先进”的总要求。
2、质量管理网络见下图(1)质量管理体系要求(2)质量体系管理网络(3) 质量保证体系图3、质量保证措施3.1质量保证采用ISO9001：2000质量体系标准进行运作，推行全面创新、优质管理模式，确保工程质量；通过质量体系的有效运行和持续改进，来实现本工程的质量管理目标。
3.1.1对业主质量承诺保证(1)中标后，在承诺招标文件的基础上，在订立合同时进—步注明不达质量目标应承担的经济责任。
(2)将质量管理手册，质量岗位责任制、质量计划书等提供给业主、监理。
3.1.2对内部质量保证经济措施(1)达到本工程质量管理目标管理人员，质量奖上浮15％～50％，职工：上浮10％～20％。
(2)每次隐蔽验收质量不达标，全部返工，操作人员扣罚所有施工用工，并按价承担材料损失，管理人员处罚500--1000元(依据责任者责任)。
(3)出现一次质量事故，管理人员年度质量奖取消，并将年度基础工资下浮20％--40％。
4、确保质量体系畅通运行依据ISO9001：2000质量体系的要求，对组织机构建立，施工生产的“程序”、“过程”进行持之以恒的强化控制，并配备充足的“人”、“财”、“物”资源，确保质量体系的有效运行。
工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程
附表2：模板工程质量控制程序

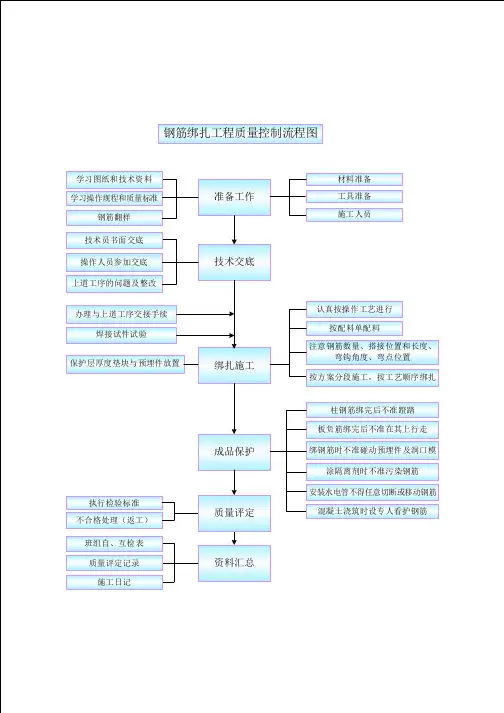

附表3：钢筋绑扎工程质量控制程序
附表4：钢筋焊接工程质量控制程序
附表5：混凝土工程质量控制程序
附表7：室内一般抹灰工程质量控制程序
附表8：屋面防水工程质量控制程序
附表9：电气工程施工流程图
附表10：给水排水工程施工流程图
钢结构流程
施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收
钢筋砼工程施工工艺框图
5、安装工程质量控制
主要安装工艺流程图：。
工程质量管理流程1.流程图3.工作程序3.1施工前准备阶段3.1.1项目开工前，工程部组织设计单位、施工单位、监理单位等相关部门进行图纸交底，并形成《施工图交底纪要》。
3.1.2设计单位对施工图纸技术交底中出现的问题进行答复，必要时出具《设计变更单》。
3.1.3工程部、监理单位对施工单位编制的施工方案及质量控制措施进行审核，报工程分管领导审批后执行。
3.1.4工程部对监理单位编制的《监理细则》进行审核并监督执行。
3.2建立样板3.2.1材料供方提供建筑材料样板，并交与工程部建立材料样品库。
3.2.2监理单位专业工程师会同工程部对进场材料设备对照样板进行检查。
3.2.3防水层、保温层、钢结构施工、铝合金门窗、幕墙、外立面装饰、毛坯房、公共部位精装（包括其他需要建立样板的项目）、管道综合等，必须要求施工单位先做现楼小规模施工样板和工法样板（明确分项的施工工艺和工法），报工程部、监理单位验收通过后，方可大面积施工。
3.2.4对涉及建筑效果、使用功能的分项工程，除了按3.2.3要求外，工程部还必须提前1-3天通知监理单位、设计部(设计部门确定是否通知设计单位)、营销部，验收后方可施工。
3.3施工过程质量监控3.3.1施工单位按照样板进行工程施工。
3.3.2监理单位负责项目工程质量全方位、全过程的管理和监控。
3.3.3工程部专业工程师参与监理工程师的日常巡视工作，及时掌握现场的质量情况，并将巡视检查结果记录在《现场工程管理日志》中。
3.3.4监理工程师跟踪监控施工单位的工序作业过程，一般工序采用巡视、平行检验方式，重要部位、关键工序（基础、结构、防水等）采取旁站监理方式，发现错误做法、不当操作或缺陷，及时责令施工单位纠正。
3.3.5工程部组织每周一次的工程项目管理检查，编制检查清单，明确检查标准，填写《工程现场质量巡查记录表》和《监理单位检查评价表》，将检查结果进行反馈并考核。
3.3.6监理单位按《监理大纲》每月对施工质量进行分析，形成月度或专题质量报告报工程部。
(完整)施工工序流程图编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)施工工序流程图）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)施工工序流程图的全部内容。
模板工钢筋工混凝土土石方工基础分部施工:施工准备开工熟悉图材料准备机具准备施工准技术、劳力准备开工准备:一、立项二、环评、安评三、委托设计院做平面方案四、 规划、消防窗口总平面方案审批 五、 出蓝图六、 建设用地规划许可证七、单体建筑物三个以上设计方案 八、设计方案审批 九、出施工图十、 建设工程规划许可证主体分部施工:主体子分部：二次结构施工装饰分部：内外墙抹灰 防水工地面工门窗工内外涂五金、玻璃安装竣工验收竣工清理成品保护水、调式、屋面工程灯具安装其他安水电安安装（布十一、图纸审查十二、建筑工程消防施工图审核十三、建设工程招标十四、安全监督手续十五、质量监督手续十六、施工许可证十七、开工建设出让国有土地使用权设定登记1）土地登记申请书2）国有建设用地使用权出让合同及政府批复元件3）建设用地规划许可证原件及复印件4）建设用地使用权出让金及契税缴纳证明5）营业执照及组织机构代码证原件及复印件6）法定代表人及委托代理人身份证明原件及复印件7）地籍测量的数据及图件建设用地规划许可证1)建设用地规划许可证申报表2）建设项目的有效计划批准文件3）已经批准的建设项目选址意见书和项目用地规范图4）规划设计条件及附图5)划拨土地证明或土地出让、转让合同6）已批准的总平面图建设工程规划许可证1)建设工程规划许可证申请表2)经办人身份证及复印件3）计划批文4）土地权属证明文件5）施工图三套（含建设项目总施工图、建筑单体施工图、工程定位图及竖向设计、管线综合、绿化及做法施工图）6)方线（测绘)资料7）申报材料相应的电子文档光盘施工图设计审查1)施工图审查设计任务委托书、申请书2)施工图图纸4套3)建筑工程规划许可证4）工程勘察报告技术审查任务委托书建筑工程消防施工图审核1)建筑工程全套施设计图纸、技术性审查报告2）建筑工程消防设计防火审核申报表3)申请人身份证明(身份证复印件、法人、其它组织的营业执照或组织机构代码证书复印件）4）设计单位资质证明5）总平面定位图建设工程施工项目招标审批1）立项批文2)建设工程施工许可证3）建设工程施工图设计审查备案书工程质量监督手续1）建设工程质量监督登记表2）勘察、设计、施工、监理单位中标通知书3）勘察、设计、施工、监理合同建设工程安全监督1）建筑施工企业安全生产许可证2）建设工程施工合同3)工程中标通知书4）施工现场总平面布置图和临时设施规划方案5)施工组织设计6）工程项目负责人、安全管理人员安全生产考核合格证书7）特种作业人员有效上岗证8）建设单位安全监督人员和监理单位监理人员花名册9)从业人员参加意外伤害保险证明10）建筑工程安全报监书11)市建设工程项目安全生产责任书建筑工程施工许可证1)建筑工程施工许可申请表2）土地使用权证3)建设用地规划许可证、建设工程规划许可证4)建设工程施工合同或中标通知书5）施工图设计审查备案证明6）消防设计审查证明7）工程质量监督手续8）施工安全监督备案资料9）建设工程委托监理合同及备案证明10)墙改基金缴纳证明11）建设单位无拖欠工程款及已缴纳农民工保证金证明竣工验收：消防验收1）建筑工程消防验收申报表2)申请人身份证明(身份证复印件、法人、其它组织的营业执照或组织机构代码证书复印件）3)消防电气安全检查检测报告书4）施工单位、监理单位资质证明5）建筑消防设施、防火材料等合格证明6)产品内部装修检测报告7)审核意见书工程竣工规划验收1）建筑工程规划验收申报表2）与实际相符的建设工程竣工图纸；1：500竣工测量图（建筑物周围30-50米范围内)必须采用全市同意的80坐标系和85黄海高程系统3）现状照片（四个方向及周围环境）4）消防部门验收意见5)其它指定提供的相关验收材料（包括:建设用地规划许可证及附图、工程规划许可证、施工许可证、建设项目放线、验线、验槽通知单等)6）申报材料相应的电子文档光盘建筑节能专项验收1)山东省节能建筑认定申请表2）工程缴纳新型墙体材料专项基金发票3）节能工程设计文件4)节能设计审查备案书5）建筑维护结构热工性能现场检测报告6）新型墙体材料和建筑节能技术与产品复检报告、产品合格证、山东省新型墙体材料建筑节能技术产品认定书、市新型墙体材料建筑节能技术产品登记证明以及进货原始凭证7）建筑节能施工和监理资料竣工验收备案1）建设工程竣工验收备案表2）建设工程竣工验收报告3)建设工程质量监督报告4）建设单位竣工验收通知单5)施工许可证6）施工图设计审查意见7）施工单位出具的工程质量竣工报告8）监理单位出具的工程质量检查报告9）勘察单位出具的工程质量检查报告10）设计单位出具的工程质量检查报告11)规划部门出具的证明文件或准许使用文件12）法律规定应当由消防部门出具的对大型人员密集场所和其他特殊建设工程验收合格的证明文件13）环保部门出具的证明文件或准许使用文件14）建筑节能部门出具的证明文件或准许使用证明15）燃气安全部门出具的证明文件或准许使用证明16）建筑企业养老保障金管理办公室出具的证明文件17）工程建设标准造价管理部门出具的竣工结算证明文件18)城建档案管理机构出具的《建设工程竣工档案验收证明书》19）工程款支付证明20）无拖欠行为证明21)施工单位签署的工程质量保修书22）住宅工程还应提交《住宅质量保证书》、《住宅使用说明书》23）建设工程质量检测报告和功能性实验资料24）建设单位前来办理备案人员委托书工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程附表2：模板工程质量控制程序附表3：钢筋绑扎工程质量控制程序附表4:钢筋焊接工程质量控制程序附表7:室内一般抹灰工程质量控制程序附表8:屋面防水工程质量控制程序附表9：电气工程施工流程图附表10：给水排水工程施工流程图施工流程图。
市政工程质量控制的基本程序及预控措施一、工程质量控制的基本程序市政工程质量控制工作的基本程序是保证质量控制工作标准化、规范化的前提，我公司制定了以下质量控制程序：施工组织设计（施工方案）审批程序（附图1）工程质量控制程序（附图2）材料、构配件和设备质量签认程序（附图3）工序质量控制程序（附图4）工程隐检预检及分项、分部工程验收基本程序（附图5）项目竣工验收程序（附图6）保修阶段监理工作程序（附图7）测量放线控制程序（附图8）检验批、分项、分部工程签认基本程序(附图9 )单位工程验收基本程序(附图10)二、工程质量控制的预控措施工程质量控制应该是积极主动的，应事先对影响质量的各种因素加以制止，而不能是消极被动的，等出现质量问题再进行处理，所以，要重点做好质量的事先控制和事中控制，以质量预控为主，加强过程和中间产品的质量检查和控制。
（一）事前质量预控措施：1、请建设单位提供监理依据的文件、资料(施工合同、投标书、施工图纸、放线册、政府有关批文)。
2、在图纸会审前总监理工程师组织监理工程师熟悉设计文件，并对图纸中存在的问题提出书面意见，监理工程师负责组织图纸会审。
1）在设计交底和图纸会审前，由总监组织监理人员认真熟悉图纸并进行内部会审，对图纸中出现的问题提出书面意见。
监理工程师还应督促承包单位组织内部图纸会审，并在约定的时间内向项目监理部报送审图记录，经项目监理部审核汇总后，以书面形式在图纸会审会议上向设计单位提出，经设计方研究后，及时给予答复，并提出审批意见，形成图审记录。
2）一般情况下，承包单位负责整理设计交底会议纪要，经设计单位，建设单位，承包单位和监理单位签认后分发有关各方，监理单位应保管好所有设计资料，以备查找。
3、总监理工程师组织专业监理工程师审查承包单位报送的施工组织设计(方案)，签认后交建设单位。
4、监理工程师审查承包单位现场项目质量管理、技术管理和质量保证的组织机构；质量管理、技术管理制度；专职管理人员和特种作业人员的资格证、上岗证。

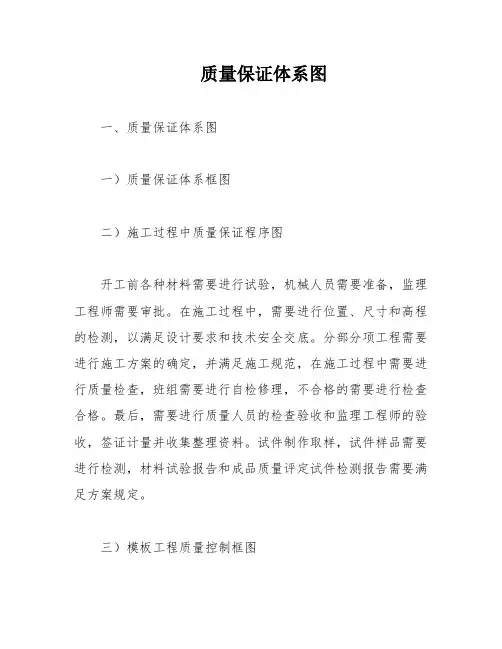

质量保证体系图一、质量保证体系图一）质量保证体系框图二）施工过程中质量保证程序图开工前各种材料需要进行试验，机械人员需要准备，监理工程师需要审批。
在施工过程中，需要进行位置、尺寸和高程的检测，以满足设计要求和技术安全交底。
分部分项工程需要进行施工方案的确定，并满足施工规范，在施工过程中需要进行质量检查，班组需要进行自检修理，不合格的需要进行检查合格。
最后，需要进行质量人员的检查验收和监理工程师的验收，签证计量并收集整理资料。
试件制作取样，试件样品需要进行检测，材料试验报告和成品质量评定试件检测报告需要满足方案规定。
三）模板工程质量控制框图附件九：模板工程质量控制程序图在进行模板工程质量控制时，需要进行模板选择或平整钢模板，研究图纸和技术资料，研究质量标准和施工工艺，选用支模形式或模板设计，并进行书面技术交底。
施工准备包括模板涂隔离剂，检查脚手架与脚手板，与钢筋工序交接，底标高、中心线，断面尺寸放线，预留洞、预埋件安装，并和钢筋、混凝土工序交接，派专人看馍。
支模板需要支撑地面平整、防止积水，处理板缝和支撑加固，班组需要进行自检，并进行中间抽检，检查模板接缝宽度，模板上粘浆和隔离剂。
基本项目需要保证项目模板及支架的强度、稳定性，进行排水、冻涨处理。
质量评定需要考虑轴线位移、标高、截面尺寸、垂直度，相邻两块板表面高低差，预埋件见外露长度和截面内部尺寸。
拆模时需要进行自检记录、质量评定记录和施工记录，并整理资料，按强度曲线确定拆模时间，注意保护棱角。
允许偏差时需要随即抽样进行分部、分项工程的抽查，考虑表面平整度、预埋件中心位移和项目。
四）钢筋工程质量控制框图附件十：钢筋工程质量控制程序图在进行钢筋工程质量控制时，需要研究图纸和技术资料，研究质量标准和操作规程，并进行书面技术交底。
施工准备需要钢材合格和试验报告，合理堆放钢筋按不同型号挂牌，制定审核钢筋配料表，校核加工机械，核验加工尺寸与数量。
钢筋下料和成型需要同型号规格捆扎与挂牌，并送试焊接件。
工程施工主要工序质量控制图目录：
附表1：独立钢筋砼基础施工工艺流程
附表2：模板工程质量控制程序
附表3：钢筋绑扎工程质量控制程序
附表4：钢筋焊接工程质量控制程序
附表5：混凝土工程质量控制程序
附表6：砌体工程质量控制程序
附表7：室内一般抹灰工程质量控制程序
附表8：屋面防水工程质量控制程序
附表9：电气工程施工流程图
附表10：给水排水工程施工流程图
附表1：独立钢筋砼基础施工工艺流程
附表2：模板工程质量控制程序
附表5：混凝土工程质量控制程序
附表6：砌体工程质量控制程序
附表7：室内一般抹灰工程质量控制程序
附表8：屋面防水工程质量控制程序
附表9：电气工程施工流程图
附表10：给水排水工程施工流程图。
建设工程质量控制程序为了确保燃气工程交付使用后的安全运行，加强对公司范围的燃气工程建设各阶段的质量控制，进一步明确工程建设中各方及我公司各职能部门的主要职责，规范建设工程质量控制的步骤和内容，特制定本程序。
一、设计阶段工程质量控制程序项目负责人接到工程建设项目后要尽快熟悉工程的情况，及时获取相关资料并委托设计单位设计或督促房开、指挥部、公建单位业主委托其燃气工程项目予设计单位设计。
要与设计单位签订设计协议，合同中应明确完成期限、价格和质量的具体要求以及交付的份数，突出设计质量重要性。
1、工程部应积极收集获取工程建设相关信息和资料，分析工程建设的必要性，及时委托项目设计，明确设计内容、期限、质量等要求，签订设计合同。
2、工程部应督促设计单位按期、保质地提交设计图纸。
3、工程部在收到设计图纸后，应在5个工作日内组织人员对图纸进行必要审查，发现问题及时向设计单位反馈，并督促修改。
二、建设准备阶段工程质量控制程序1、工程基本具备开工条件的情况下，工程部负责人首先要根据工程的具体规模和施工资质要求，采用发包或招投标方式方式优选施工单位，并签定施工合同，合同中应明确工程的工期、造价和质量要求，并应签定文明、安全施工协议书作为附件。
施工合同签定后，一般工程由工程部内部监理，重要的、限额以上的工程要根据国家有关规定委托具有相应专业资质等级的监理单位进行全过程全方位的监理。
压力管道工程须委托特检中心监检。
2、各类市政管道、场站燃气工程和户内庭院管道工程，工程部应组织施工图设计会审。
工程部项目负责人在拿到施工图后须在5个工作日内做好施工图的会审或协助房开做好会审工作；对一些规模大或难度较大的工程项目，在施工单位确定后，工程部应组织设计单位向安装单位作施工图的技术交底工作。
施工图会审和技术交底后应签发会议纪要。
中小型公建单位燃气工程及部分对接工程可应组织施工图内部会审。
3、项目安装单位在签订施工合同后，应马上着手施工前准备工作，包括图纸内部会审和现场核对、图纸的内部交底、施工组织设计的编写、压力管道工程施工方案、准备施工机具等；材料为甲供的工程项目，施工合同签订后，工程部项目负责人应根据施工图及会审纪要填报设备材料申购单，经工程部负责人审核，经理室批准后送交物资采购部落实采购工作。
