计算机指令集结构设计

计算机组成原理指令集体系结构的设计与优化计算机组成原理是计算机科学中的重要理论课程之一，它对于了解计算机的基本原理和内部结构起着重要的指导作用。

其中，指令集体系结构是计算机的核心组成部分之一，它决定了计算机能够执行的操作和运算方式。

本文将探讨指令集体系结构的设计与优化方法，以及其对计算机性能的影响。

一、指令集体系结构的定义与分类指令集体系结构是计算机硬件与软件之间的接口，它定义了计算机能够执行的指令和数据格式。

根据指令和数据的操作类型，指令集体系结构可以分为以下几类：1. 精简指令集（RISC）体系结构精简指令集体系结构采用简单的指令格式和操作方式，指令集的种类较少，每条指令的执行时间相对较短。

精简指令集体系结构的设计目标是提高指令执行速度和功耗效率，适用于大部分应用场景。

2. 复杂指令集（CISC）体系结构复杂指令集体系结构采用复杂的指令格式和操作方式，指令集的种类繁多，每条指令的执行时间相对较长。

复杂指令集体系结构的设计目标是提供更丰富的指令功能和编程灵活性，适用于特定应用场景。

3. 隐式数据流（VLIW）体系结构隐式数据流体系结构将多条指令捆绑在一起，共同操作一组数据，以提高指令级并行性。

隐式数据流体系结构的设计目标是充分利用硬件资源，提高指令的并行度和执行效率，适用于科学计算和嵌入式系统等领域。

二、指令集体系结构的设计原则指令集体系结构的设计涉及到多个方面的考虑，以下是一些常见的设计原则：1. 简洁性指令集应该尽量简洁，避免冗余和重复的操作。

简洁的指令集可以提高指令的执行效率和编程的方便性。

2. 完整性指令集应该具备足够的操作功能，能够满足各类应用的需求。

完整的指令集可以提高程序的编写效率和计算机的应用范围。

3. 兼容性指令集应该具备一定的兼容性，能够支持历史上的指令集和软件。

兼容的指令集可以方便用户迁移和使用已有的软件资源。

4. 可扩展性指令集应该具备一定的扩展性，能够支持后续的技术发展和硬件升级。

计算机体系结构基础计算机体系结构是计算机科学中的一个重要概念，它定义了计算机硬件和软件之间的交互方式以及如何组织和设计计算机系统的结构。

本文将探讨计算机体系结构的基础知识，包括指令集体系结构、处理器架构和存储器层次结构。

一、指令集体系结构指令集体系结构（Instruction Set Architecture），简称ISA，是计算机体系结构的基础。

它定义了一组与硬件交互的指令集合，并规定了指令的格式、操作码和寻址方式等。

常见的指令集体系结构包括CISC （复杂指令集计算机）和RISC（精简指令集计算机）。

CISC架构的特点是指令集复杂，提供了丰富的指令集合和多种寻址方式，使得每条指令可以执行多个操作。

而RISC架构则强调指令集的精简性和规范性，将更多的工作转移到编译器层面。

两者的选择取决于需求和设计目标，如应用场景的复杂度和对计算速度和资源利用效率的要求。

二、处理器架构处理器架构（Processor Architecture）决定了计算机的运算能力和效率。

处理器是计算机体系结构的核心部件，其结构和设计方式关系到计算机性能的提升和效能的增加。

传统的处理器架构采用单指令流单数据流（SISD）方式，即每次只能执行一条操作指令和一条数据流，效率有限。

而后来出现的多指令流多数据流（MIMD）方式，则能够同时处理多条指令和数据流，提高了计算能力和效率。

此外，处理器架构还包括流水线结构和超标量结构等。

流水线结构将一条指令的执行过程划分为多个阶段，使得各个阶段可以并行进行，从而提高整体执行效率。

超标量结构则允许多条指令并行执行，更进一步提高了计算速度。

三、存储器层次结构存储器层次结构（Memory Hierarchy）是计算机体系结构中的重要组成部分，用于解决计算机存储器访问速度和容量之间的矛盾。

它按照存取速度和容量的大小将存储器划分为多个层次。

存储器层次结构的基本原理是利用不同层次存储介质的速度和容量差异来平衡。

知识点归纳计算机架构中的指令集与存储器层次结构计算机架构中的指令集与存储器层次结构计算机架构是计算机系统的基本组成和工作原理的体系结构，它包括指令集和存储器层次结构。

指令集是计算机的机器指令集合，用于操作和控制计算机硬件；而存储器层次结构则是计算机系统中处理器和主存之间的一系列存储器层级，用于加快数据访问速度和提高系统性能。

本文将对计算机架构中的指令集与存储器层次结构进行归纳总结。

一、指令集1.1 CISC指令集体系结构CISC（Complex Instruction Set Computer）指令集体系结构为每个操作提供了丰富的指令集，具有指令编码短、程序紧凑的特点。

CISC计算机的指令集设计考虑了高级语言并提供了高级指令，但指令复杂度高，执行速度较慢。

1.2 RISC指令集体系结构RISC（Reduced Instruction Set Computer）指令集体系结构精简了指令集，每个操作都由一条简单、固定长度的指令来实现。

RISC计算机的指令集设计追求指令的简洁性和执行速度，但需要编译器对指令进行优化，使得程序执行更加高效。

1.3 x86指令集x86指令集是当前主流的个人计算机指令集，其结构可以看作是CISC和RISC的混合形式。

x86指令集保留了一部分CISC指令，同时加入了一些RISC特性，以提高指令执行的效率。

二、存储器层次结构2.1 高速缓存（Cache）高速缓存是存储器层次结构中最接近处理器的一级缓存，用于存放处理器频繁访问的数据和指令。

高速缓存分为L1缓存和L2缓存，其中L1缓存位于处理器内部，速度最快，容量较小；L2缓存位于处理器外部，速度较慢，容量较大。

2.2 主存（Main Memory）主存是计算机中用于存储程序和数据的主要存储器，也是计算机存储器层次结构中相对较慢的部分。

主存的存取速度相对较慢，但容量较大。

2.3 辅助存储器辅助存储器用于存储程序和数据的永久性存储，通常采用磁盘、固态硬盘或者磁带等形式。

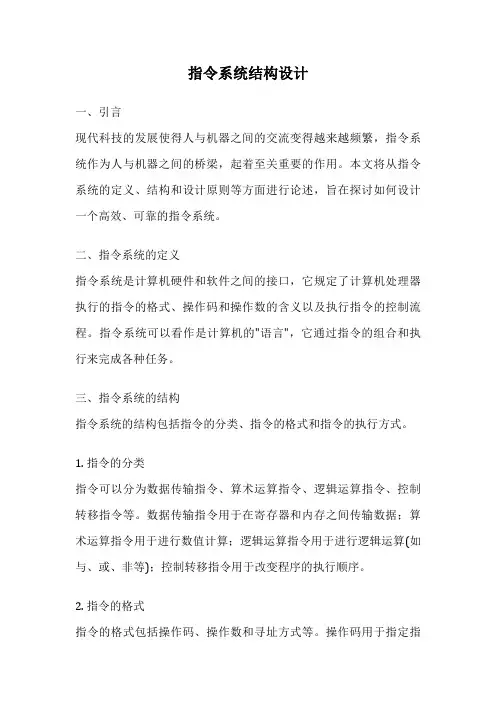

指令系统结构设计一、引言现代科技的发展使得人与机器之间的交流变得越来越频繁，指令系统作为人与机器之间的桥梁，起着至关重要的作用。

本文将从指令系统的定义、结构和设计原则等方面进行论述，旨在探讨如何设计一个高效、可靠的指令系统。

二、指令系统的定义指令系统是计算机硬件和软件之间的接口，它规定了计算机处理器执行的指令的格式、操作码和操作数的含义以及执行指令的控制流程。

指令系统可以看作是计算机的"语言"，它通过指令的组合和执行来完成各种任务。

三、指令系统的结构指令系统的结构包括指令的分类、指令的格式和指令的执行方式。

1. 指令的分类指令可以分为数据传输指令、算术运算指令、逻辑运算指令、控制转移指令等。

数据传输指令用于在寄存器和内存之间传输数据；算术运算指令用于进行数值计算；逻辑运算指令用于进行逻辑运算(如与、或、非等)；控制转移指令用于改变程序的执行顺序。

2. 指令的格式指令的格式包括操作码、操作数和寻址方式等。

操作码用于指定指令的类型，操作数用于指定指令的操作对象，寻址方式用于指定操作数的地址计算方式。

3. 指令的执行方式指令的执行方式包括顺序执行、条件执行和并行执行等。

顺序执行是指按照指令的顺序依次执行；条件执行是指根据条件判断是否执行某条指令；并行执行是指同时执行多条指令。

四、指令系统的设计原则1. 简洁性指令系统应该尽量简洁，避免不必要的复杂性。

简洁的指令系统可以提高程序的执行效率，减少硬件成本。

2. 完备性指令系统应该具备足够的功能，能够支持各种常见的操作。

完备的指令系统可以满足用户的各种需求，提高计算机的通用性。

3. 易于理解和使用指令系统应该易于理解和使用，用户可以通过简单的指令就能完成复杂的操作。

易于理解和使用的指令系统可以降低用户的学习成本，提高用户的工作效率。

4. 高效性指令系统应该尽量提高程序的执行效率，减少指令的执行时间和资源的消耗。

高效的指令系统可以提高计算机的运行速度，提高计算机的工作效率。

复杂指令集和精简指令集指令集是计算机体系结构的重要组成部分，它是计算机执行程序的指令集合，包括操作码和操作数等元素。

指令集的设计和选择对计算机的性能、成本和可移植性等方面有很大的影响。

主要有两种指令集架构：复杂指令集（Complex Instruction Set Architecture，CISC）和精简指令集（Reduced Instruction Set Architecture，RISC）。

下面我们将详细介绍这两种架构的特点以及各自的优缺点。

一、复杂指令集（CISC）复杂指令集计算机体系结构最早出现在20世纪70年代，其最初的设想是将多条简单的指令合并成一条复杂的指令，以提高指令集的设计效率和程序的执行速度。

复杂指令集计算机单条指令可以针对一个任务执行多个操作，包括算术运算、逻辑运算、存储等操作。

它具有以下特点：1. 指令集较为复杂：CISC体系结构中的指令集合较为庞大，涵盖了多种算术运算、逻辑运算、访问存储器等操作，每条指令执行的操作数目较多。

2. 可以降低程序员的工作量：它具有很强的程序兼容性，程序员可以使用语义丰富、操作多样的指令来编写程序，编程较为简便。

3. 数据传输能力较强：CISC指令集支持多种地址寻址方式，可以通过一条指令传输大块数据，节省了时间和空间。

4. 代码密度较高：CISC指令具有较长的字长和高代码密度，可以使程序占用的内存较小。

5. 对内存的使用相对较少：由于CISC指令集中包含了很多常用的命令，所以相对于RISC指令集，CISC指令可以使程序的执行速度更快，CPU可以少使用内存。

不过随着时间的推移，CISC体系结构逐渐暴露出了一些问题。

CISC指令集架构虽然功能强大，但每条指令的执行时间较长，开销很高，导致处理器需要消耗更多的内存和时间来执行指令。

精简指令集计算机体系结构是20世纪80年代提出的一种新型的计算机架构，它的设计思想是通过增加寄存器数量和减少指令集的复杂程度，减少单条指令的执行时间，从而提高处理器的性能和效率。

计算机组成原理基础知识指令集架构和微操作的执行计算机组成原理是计算机科学与技术领域中的一门重要课程，它研究计算机是如何组成和工作的。

指令集架构和微操作是计算机组成原理中的两个核心概念，它们在计算机的指令执行过程中起着重要的作用。

本文将从指令集架构和微操作的概念入手，详细介绍它们的执行原理和相关知识。

一、指令集架构的概念和分类指令集架构是指计算机体系结构中，汇编语言编程所使用的指令的集合和指令的执行方式。

根据指令的长短和指令操作数的个数，指令集架构可以分为以下几种类型：1. 精简指令集(RISC)架构：精简指令集架构的指令长度固定，一般都是固定长度的32位指令。

每条指令只能完成一个操作，执行速度快，适合用来处理更小规模的任务。

2. 复杂指令集(CISC)架构：复杂指令集架构的指令长度可以变化，指令中包含多个操作，执行速度相对较慢。

复杂指令集可以在一条指令中完成多个操作，适合用来处理大规模的任务。

二、微操作的概念和执行原理微操作是指一个指令在执行过程中所包含的多个微小操作，每个微操作执行一个或多个基本操作。

微操作的执行需要经过多个步骤，包括取指令、译码、执行、访存和写回等。

1. 取指令：计算机从存储器中读取指令，并把指令送入指令寄存器中，以供后续执行。

2. 译码：指令译码器对指令进行解析和识别，将指令翻译成计算机能够理解的控制信号。

3. 执行：根据指令所包含的操作码和操作数，执行相应的算术、逻辑或者控制操作。

4. 访存：将结果写入内存或者从内存中读取数据，并将数据送到寄存器或者其他运算单元中。

5. 写回：将结果写入目标寄存器或存储器单元。

微操作的执行过程是高度复杂而精细的，不同的微操作之间存在严格的时序关系，需要严格控制和管理。

三、指令集架构和微操作的关系指令集架构和微操作是紧密相关的，指令集架构决定了计算机的指令格式和执行方式，而微操作是指令执行的最小单位。

指令集架构和微操作之间的关系主要体现在以下几个方面：1. 指令解码：指令集架构提供了多种指令编码方式，不同的指令需要进行不同的解码操作，以获得正确的控制信号。

计算机系统结构第2章第⼆章指令系统第⼀节指令系统设计概述⼀、指令系统概述1、指令系统的设计、应⽤及实现(1)指令系统的设计*机器指令：计算机硬件实现的运算或操作的命令；第i 种格式：OP i A 1A 2编码⽰例：00110 000~111 000~111功能⽰例：A 1←(A 1)+(A 2)第j 种格式：OP j A 编码⽰例：10110 000~111功能⽰例：A←(A)+1*指令系统设计：定义所有机器指令的格式(含编码)。

*指令系统：所有机器指令的集合；第1种：第2种：…第n 种：OP 1A 1A 2OP 2A OP n A 1A 2…(2)指令系统的应⽤第i种指令应⽤⽰例a：00110 000 001 功能AH←(AH)+(AL)⽰例b：00110 011 000 功能BL←(BL)+(AH)应⽤程序⽰例：从主存地址为2000H开始的100个元素累加求和机器指令格式机器指令程序汇编程序1011wreg data 1011001001100100 CX←1001011100100000000 00100000LP：BX←2000H1011000000000000 AL←0 0000000w mod reg r/m 0000000100000111AL←AL+[BX] 01000reg 01000001 BX←BX+1 11100010 disp 11100010 11111000 LOOP LP*指令系统应⽤：按指令格式要求，根据应⽤需要、编写程序中的指令(即指令格式的实例)。

(3)指令系统的实现指令功能实现步骤—ID 对IR 的OP 译码，⽤输出信号控制某⼀部件⼯作；ID 对IR 的A 译码，⽤输出信号控制相关REG 的读/写；信号有效时间由时序部件及该指令功能实现步骤决定。

指令操作或运算—部件功能实现及数据传递等的组合。

*指令系统实现：按指令格式要求，⽤硬件实现指令功能。

*设计/应⽤实现三者关系：类似C 语⾔设计、⽤C 语⾔编程、C 语⾔编译及执⾏平台！☆指令系统的实质—软件与硬件之间的界⾯(“约定”)！指令译码器ID I OP A 内部总线CPU ID D 功能部件1功能部件n …寄存器1寄存器m…指令寄存器IR ：……存储总线MAR/MDR2、指令系统涉及内容(1)指令格式包含信息分析第i种指令格式：OP i A1A2②数据：(A1)=OP i⽀持类型的地址为A1的数据①操作：A1←(A1) OP i(A2) 或A 2←(A2) OP i(A1)硬件⽀持的数据类型(含数据长度)可存放数据部件类型、部件的编址⽅式部件中同⼀数据地址的表⽰⽅式(2)涉及内容*指令集结构：指令集总体框架，如存放部件、寄存器数量;*指令集功能：⽀持操作的类型；*数据表⽰：操作⽀持的数据类型、数据存储格式等。

第一章计算机体系结构的基本概念1.1名词解释：2.翻译——（基于层次结构）先把N+1级程序全部变换成N级程序之后，再去执行N级程序，在执行过程中，N+1级程序不再被访问。

3.解释——每当一条N+1级指令被译码后，就直接去执行一串等效的N级指令，然后再去取下一条N+1级指令，依此重复执行。

4.体系结构——程序员所看到的计算机的属性，即概念性结构与功能特性。

5.透明性——在计算机技术中，对本来存在的事物或属性，从某一角度来看又好像不存在的概念称为透明性。

6.系列机——在一个厂家生产的具有相同的体系结构，但具有不同的组成和实现的一系列不同型号的机器。

7.软件兼容——同一个软件可以不加修改地运行于体系结构相同的各档机器上，而且它们所获得的结果一样，差别只在于运行的时间不同。

8.兼容机——不同厂家生产的、具有相同体系结构的计算机。

9.计算机组成——计算机体系结构的逻辑实现。

10.计算机实现——计算机组成的物理实现。

11.存储程序计算机（冯·诺依曼结构）——采用存储程序原理，将程序和数据存放在同一存储器中。

指令在存储器中按其执行顺序存储，由指令计数器指明每条指令所在的单元地址。

12.并行性——在同一时刻或同一时间间隔内完成两种或两种以上性质相同或不同的工作。

13.时间重叠——在并行性中引入时间因素，即多个处理过程在时间上相互错开，轮流重叠地使用同一套硬件设备的各个部分，以加快硬件周转而赢得速度。

14.资源重复——在并行性中引入时间因素，是根据“以数量取胜”的原则，通过重复设置资源，尤其是硬件资源，大幅度提高计算机系统的性能。

15.资源共享——是一种软件方法，它使多个任务按一定的时间顺序轮流使用同一套硬件设备。

16.同构型多处理机——由多个同种类型、至少同等功能的处理机组成、同时处理同一作业中能并行执行的多个任务的机器。

17.异构型多处理机——由多个不同类型、功能不同的处理机组成、串行完成同一作业中不同任务的机器。

第二章计算机指令集结构设计2.1 名词解释1.堆栈型机器——CPU中存储操作数的单元是堆栈的机器。

2.累加型机器——CPU中存储操作数的单元是累加器的机器。

3.通用寄存器型机器——CPU中存储操作数的单元是通用寄存器的机器。

4.CISC——复杂指令集计算机。

5.RISC——精简指令集计算机。

2.2堆栈型机器、累加器型机器和通用寄存器型机器各有什么优缺点？2.3常见的三种通用寄存器型机器的优缺点各有哪些？2.4 指令集结构设计所涉及的内容有哪些？(1)指令集功能设计：主要有RISC和CISC两种技术发展方向；(2)寻址方式的设计：设置寻址方式可以通过对基准程序进行测试统计，察看各种寻址方式的使用频度，根据适用频度设置相应必要的寻址方式；(3)操作数表示和操作数类型：主要的操作数类型和操作数表示的选择有，浮点数据类型（可以采用IEEE 754标准）、整型数据类型（8位、16位、32位的表示方法）、字符型（8位）、十进制数据类型（压缩十进制和非压缩十进制数据表示）等等。

(4)寻址方式的表示：可以将寻址方式编码与操作码中，也可将寻址方式作为一个单独的域来表示。

(5)指令集格式的设计：有固定长度编码方式、可变长编码方式和混合编码方式三种选择。

2.5 简述CISC计算机结构指令集功能设计的主要目标。

从当前的计算机技术观点来看，CISC结构有什么缺点？CISC结构追求的目标是强化指令功能，减少程序的指令条数，以达到提高性能的目的。

从目前的计算机技术观点来看，CISC结构存在以下几个缺点：(1)在CISC结构的指令系统中，各种指令的使用频率相差悬殊。

(2)CISC结构的指令系统的复杂性带来了计算机体系结构的复杂性，这不仅增加了研制时间和成本，而且还容易造成设计错误。

(3)CISC结构的指令系统的复杂性给VLSI设计带来了很大负担，不利于单片集成。

(4)CISC结构的指令系统中，许多复杂指令需要很复杂的操作，因而运行速度慢。

指令系统的设计原理
指令系统的设计原理主要包括以下几点：
1. 指令集设计：指令集是计算机通过操作码进行操作的一组指令集合。

在设计指令集时，要考虑到计算机的性能、资源使用效率、指令的多样性和易用性等因素。

常见的指令集包括精简指令集（RISC）和复杂指令集（CISC）。

2. 指令格式设计：指令格式指的是指令的布局和组织方式。

通常包括操作码、寄存器地址、内存地址和立即数等字段。

指令格式的设计要尽可能简洁明了，在满足操作需求的同时，尽量减少指令的长度，以提高指令的执行效率。

3. 寻址方式设计：寻址方式指的是指令中操作数的读写方式。

常见的寻址方式有立即寻址、直接寻址、间接寻址和相对寻址等。

寻址方式的选择要根据计算机的结构、内存管理和数据传输等因素进行合理的设计。

4. 流水线设计：流水线是指将指令执行过程划分为多个阶段，并在不同阶段同时执行不同指令的技术。

流水线设计可以提高计算机的运行效率。

在设计流水线时，需要考虑指令之间的依赖关系、资源冲突和指令流程等因素。

5. 排队调度算法设计：排队调度算法用于确定指令的执行顺序和资源分配，以提高计算机的并发性和效率。

常见的调度算法有先来先服务（FCFS）、最短作业优先（SJF）和时间片轮转等。

调度算法的设计要根据应用场景、任务性质和系
统资源等因素进行综合考虑。

通过合理的指令系统设计，可以提高计算机的执行效率、并发性和资源利用率，提高计算机的性能和可靠性。
