中考尺规作图及衍生题型

2023年中考数学---《尺规作图》知识总结与专项练习题（含答案解析）知识总结1.尺规作图是指用没有刻度的直尺和圆规作图．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．2.基本要求它使用的直尺和圆规带有想像性质，跟现实中的并非完全相同．①直尺必须没有刻度，无限长，且只能使用直尺的固定一侧．只可以用它来将两个点连在一起，不可以在上画刻度．②圆规可以开至无限宽，但上面亦不能有刻度．它只可以拉开成你之前构造过的长度3.基本作图有：（1）作一条线段等于已知线段．（2）作一个角等于已知角．（3）作已知线段的垂直平分线．具体步骤：①以线段两个端点为圆心，大于线段长度的一半为半径画圆弧，两圆弧在线段的两侧别分交于M、N。

如图①②连接MN，过MN的直线即为线段的垂直平分线。

如图②（4）作已知角的角平分线．具体步骤：①以角的顶点O为圆心，一定长度为半径画圆弧，圆弧与角的两边分别交于两点M、N。

如图①。

②分别以点M与点N为圆心，大于MN长度的一半为半径画圆弧，两圆弧交于点P。

如图②。

③连接OP，OP即为角的平分线。

（5）过一点作已知直线的垂线．4.复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作。

5.设计作图：应用与设计作图主要把简单作图放入实际问题中．首先要理解题意，弄清问题中对所作图形的要求，结合对应几何图形的性质和基本作图的方法作图。

专项练习题1．尺规作图（保留作图痕迹，不要求写出作法）：如图，已知线段m，n．求作△ABC，使∠A＝90°，AB＝m，BC＝n．【分析】先在直线l上取点A，过A点作AD⊥l，再在直线l上截取AB＝m，然后以B点为圆心，n为半径画弧交AD于C，则△ABC满足条件．【解答】解：如图，△ABC为所作．2．如图，在△ABC中，AB＝AC，BD是△ABC的角平分线．（1）作∠ACB的角平分线，交AB于点E（尺规作图，不写作法，保留作图痕迹）；（2）求证：AD＝AE．【分析】（1）按照角平分线的作图步骤作图即可．（2）证明△ACE≌△ABD，即可得出AD＝AE．【解答】（1）解：如图所示．（2）证明：∵AB＝AC，∴∠ABC＝∠ACB，∵BD是∠ABC的角平分线，CE是∠ABC的角平分线，∴∠ABD＝∠ACE，∵AB＝AC，∠A＝∠A，∴△ACE≌△ABD（ASA），∴AD＝AE．3．如图，已知线段AC和线段a．（1）用直尺和圆规按下列要求作图．（请保留作图痕迹，并标明相应的字母，不写作法）①作线段AC的垂直平分线l，交线段AC于点O；②以线段AC为对角线，作矩形ABCD，使得AB＝a，并且点B在线段AC的上方．（2）当AC＝4，a＝2时，求（1）中所作矩形ABCD的面积．【分析】（1）①按照线段垂直平分线的作图步骤作图即可．②以点O为圆心，OA的长为半径画弧，再以点A为圆心，线段a的长为半径画弧，两弧在线段AC上方交于点B，同理，以点O为圆心，OC的长为半径画弧，再以点C为圆心，线段a的长为半径画弧，两弧在线段AC下方交于点D，连接AD，CD，AB，BC，即可得矩形ABCD．（2）利用勾股定理求出BC，再利用矩形的面积公式求解即可．【解答】解：（1）①如图，直线l即为所求．②如图，矩形ABCD即为所求．（2）∵四边形ABCD为矩形，∴∠ABC＝90°，∵a＝2，∴AB＝CD＝2，∴BC＝AD＝＝＝，∴矩形ABCD的面积为AB•BC＝2×＝．4．如图，四边形ABCD中，AB∥DC，AB＝BC，AD⊥DC于点D．（1）用尺规作∠ABC的角平分线，交CD于点E；（不写作法，保留作图痕迹）（2）连接AE．求证：四边形ABCE是菱形．【分析】（1）根据角平分线的作图步骤作图即可．（2）由角平分线的定义和平行四边形的判定定理，可得四边形ABCE为平行四边形，再结合AB＝BC，可证得四边形ABCE为菱形．【解答】（1）解：如图所示．（2）证明：∵BE是∠ABC的角平分线，∴∠ABE＝∠CBE，∵AB∥CD，∴∠ABE＝∠BEC，∴∠CBE＝∠BEC，∴BC＝EC，∵AB＝BC，∴AB＝EC，∴四边形ABCE为平行四边形，∵AB＝BC，∴四边形ABCE为菱形．5．如图，在4×4的方格纸中，点A，B在格点上．请按要求画出格点线段（线段的端点在格点上），并写出结论．（1）在图1中画一条线段垂直AB．（2）在图2中画一条线段平分AB．【分析】（1）利用数形结合的思想作出图形即可；（2）利用矩形的对角线互相平分解决问题即可．【解答】解：（1）如图1中，线段EF即为所求（答案不唯一）；（2）如图2中，线段EF即为所求（答案不唯一）．6．“水城河畔，樱花绽放，凉都宫中，书画成风”的风景，引来市民和游客争相“打卡”留念．已知水城河与南环路之间的某路段平行宽度为200米，为避免交通拥堵，请在水城河与南环路之间设计一条停车带，使得每个停车位到水城河与到凉都宫点F的距离相等．（1）利用尺规作出凉都宫到水城河的距离（保留作图痕迹，不写作法）；（2）在图中格点处标出三个符合条件的停车位P1，P2，P3；（3）建立平面直角坐标系，设M（0，2），N（2，0），停车位P（x，y），请写出y与x之间的关系式，在图中画出停车带，并判断点P（4，﹣4）是否在停车带上．【分析】（1）利用过直线外一点作垂线的方法作图即可；（2）根据停车位到水城河与到凉都宫点F的距离相等，可得点P1，P2，P3；（3）根据停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，得1﹣y＝，从而解决问题．【解答】解：（1）如图，线段F A的长即为所求；（2）如图，点P1，P2，P3即为所求；（3）∵停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，∴1﹣y＝，化简得y＝﹣，当x＝4时，y＝﹣4，∴点P（4，﹣4）在停车带上．7．图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，其顶点称为格点，△ABC的顶点均在格点上．只用无刻度的直尺，在给定的网格中，按下列要求作图，保留作图痕迹．（1）网格中△ABC的形状是；（2）在图①中确定一点D，连结DB、DC，使△DBC与△ABC全等；（3）在图②中△ABC的边BC上确定一点E，连结AE，使△ABE∽△CBA；（4）在图③中△ABC的边AB上确定一点P，在边BC上确定一点Q，连结PQ，使△PBQ∽△ABC，且相似比为1：2．【分析】（1）利用勾股定理的逆定理证明即可；（2）根据全等三角形的判定，作出图形即可；（3）根据相似三角形的判定作出图形即可；（4）作出AB，BC的中点P，Q即可．【解答】解：（1）∵AC＝＝，AB＝＝2，BC＝5，∴AC2+AB2＝BC2，∴∠BAC＝90°，∴△ABC是直角三角形；故答案为：直角三角形；（2）如图①中，点D，点D′，点D″即为所求；（3）如图②中，点E即为所求；（4）如图③，点P，点Q即为所求．8．如图，⊙O是△ABC的外接圆，∠ABC＝45°．（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．【分析】（1）过点A作AD⊥AO即可；（2）连接OB，OC．证明∠ACB＝75°，利用三角形内角和定理求出∠CAB，推出∠BOC＝120°，求出CH可得结论．【解答】解：（1）如图，切线AD 即为所求；（2）过点O 作OH ⊥BC 于H ，连接OB ，OC ．∵AD 是切线，∴OA ⊥AD ，∴∠OAD ＝90°，∵∠DAB ＝75°，∴∠OAB ＝15°，∵OA ＝OB ，∴∠OAB ＝∠OBA ＝15°，∴∠BOA ＝150°，∴∠BCA ＝∠AOB ＝75°，∵∠ABC ＝45°，∴∠BAC ＝180°﹣45°﹣75°＝60°，∴∠BOC ＝2∠BAC ＝120°，∵OB ＝OC ＝2，∴∠BCO ＝∠CBO ＝30°，∵OH ⊥BC ，∴CH ＝BH ＝OC •cos30°＝，∴BC ＝2． 9．如图，在△ABC 中，AD 是△ABC 的角平分线，分别以点A ，D 为圆心，大于21AD 的长为半径作弧，两弧交于点M ，N ，作直线MN ，分别交AB ，AD ，AC 于点E ，O ，F ，连接DE ，DF ．（1）由作图可知，直线MN 是线段AD 的 ．（2）求证：四边形AEDF是菱形．【分析】（1）根据作法得到MN是线段AD的垂直平分线；（2）根据垂直平分线的性质则AF＝DF，AE＝DE，进而得出DF∥AB，同理DE∥AF，于是可判断四边形AEDF是平行四边形，加上F A＝FD，则可判断四边形AEDF为菱形．【解答】（1）解：根据作法可知：MN是线段AD的垂直平分线；故答案为：垂直平分线；（2）证明：∵MN是AD的垂直平分线，∴AF＝DF，AE＝DE，∴∠F AD＝∠FDA，∵AD平分∠BAC，∴∠BAD＝∠CAD，∴∠FDA＝∠BAD，∴DF∥AB，同理DE∥AF，∴四边形AEDF是平行四边形，∵F A＝FD，∴四边形AEDF为菱形．10．如图，已知Rt△ABC中，∠ACB＝90°，AB＝8，BC＝5．（1）作BC的垂直平分线，分别交AB、BC于点D、H；（要求：尺规作图，不写作法，保留作图痕迹）（2）在（1）的条件下，连接CD，求△BCD的周长．【分析】（1）利用基本作图，作BC的垂直平分线即可；（2）根据线段垂直平分线的性质得到DC＝DB，则利用等角的余角相等得到∠A＝∠DCA，则DC＝DA，然后利用等线段代换得到△BCD的周长＝AB+BC．【解答】解：（1）如图，DH为所作；（2）∵DH垂直平分BC，∴DC＝DB，∴∠B＝∠DCB，∵∠B+∠A＝90°，∠DCB+∠DCA＝90°，∴∠A＝∠DCA，∴DC＝DA，∴△BCD的周长＝DC+DB+BC＝DA+DB+BC＝AB+BC＝8+5＝13．11．已知：△ABC．（1）尺规作图：用直尺和圆规作出△ABC内切圆的圆心O．（只保留作图痕迹，不写作法和证明）（2）如果△ABC的周长为14cm，内切圆的半径为1.3cm，求△ABC的面积．【分析】（1）作∠ABC，∠ACB的角平分线交于点O，点O即为所求；（2）△ABC的面积＝（a+b+c）•r计算即可．【解答】解：（1）如图，点O即为所求；（2）由题意，△ABC的面积＝×14×1.3＝9.1（cm2）．12．已知四边形ABCD为矩形，点E是边AD的中点，请仅用无刻度的直尺完成下列作图，不写作法，保留作图痕迹．（1）在图1中作出矩形ABCD的对称轴m，使m∥AB；（2）在图2中作出矩形ABCD的对称轴n，使n∥AD．【分析】（1）如图1中，连接AC，BD交于点O，作直线OE即可；（2）如图2中，同法作出点O，连接BE交AC于点T，连接DT，延长TD交AB于点R，作直线OR即可．【解答】解：（1）如图1中，直线m即为所求；（2）如图2中，直线n即为所求；13．如图，在10×10的正方形网格中，小正方形的顶点称为格点，顶点均在格点上的图形称为格点图形，图中△ABC为格点三角形．请按要求作图，不需证明．（1）在图1中，作出与△ABC全等的所有格点三角形，要求所作格点三角形与△ABC有一条公共边，且不与△ABC重叠；（2）在图2中，作出以BC为对角线的所有格点菱形．【分析】（1）根据全等三角形的判定画出图形即可；（2）根据菱形的定义画出图形即可．【解答】解：（1）如图1中，△ABD1，△ABD2，△ACD3，△ACD4，△CBD5即为所求；（2）如图2中，菱形ABDC，菱形BECF即为所求．14．【问题提出】如何用圆规和无刻度的直尺作一条直线或圆弧平分已知扇形的面积？【初步尝试】如图1，已知扇形OAB，请你用圆规和无刻度的直尺过圆心O作一条直线，使扇形的面积被这条直线平分；【问题联想】如图2，已知线段MN，请你用圆规和无刻度的直尺作一个以MN为斜边的等腰直角三角形MNP；【问题再解】如图3，已知扇形OAB，请你用圆规和无刻度的直尺作一条以点O为圆心的圆弧，使扇形的面积被这条圆弧平分．（友情提醒：以上作图均不写作法，但需保留作图痕迹）【分析】【初步尝试】如图1，作∠AOB的角平分线OP即可；【问题联想】如图2，作线段MN的垂直平分线RT，垂足为R，在射线RT上截取RP＝RM，连接MP，NP，三角形MNP即为所求；【问题再解】方法一：构造等腰直角三角形OBE，作BC⊥OE，以O为圆心，OC为半径画弧交OB于点D，交OA于点F，弧DF即为所求．方法二：作OB的中垂线交OB于点C，然后以C为圆心，CB长为半径画弧交OB中垂线于点D，再以O为圆心，OD长为半径画弧分别交OA、OB于点E、F．则弧EF即为所求．【解答】解：【初步尝试】如图1，直线OP即为所求；【问题联想】如图2，三角形MNP即为所求；【问题再解】如图3中，即为所求．15．如图，在6×6的方格纸中，点A，B，C均在格点上，试按要求画出相应格点图形．（1）如图1，作一条线段，使它是AB向右平移一格后的图形；（2）如图2，作一个轴对称图形，使AB和AC是它的两条边；（3）如图3，作一个与△ABC相似的三角形，相似比不等于1．【分析】（1）把点B、A向右作平移1个单位得到CD；（2）作A点关于BC的对称点D即可；（3）延长CB到D使CD＝2CB，延长CA到E点使CE＝2CA，则△EDC满足条件．【解答】解：（1）如图1，CD为所作；（2）如图2，（3）如图3，△EDC为所作．。

初中基本尺规作图总结与典型例题一、理解“尺规作图”的含义1.在几何中，我们把只限定用直尺（无刻度）和圆规来画图的方法，称为尺规作图．其中直尺只能用来作直线、线段、射线或延长线段；圆规用来作圆和圆弧．由此可知，尺规作图与一般的画图不同，一般画图可以动用一切画图工具，包括三角尺、量角器等，在操作过程中可以度量，但尺规作图在操作过程中是不允许度量成分的．2.基本作图：（1）用尺规作一条线段等于已知线段；（2）用尺规作一个角等于已知角. 利用这两个基本作图，可以作两条线段或两个角的和或差.二、熟练掌握尺规作图题的规范语言1.用直尺作图的几何语言：①过点×、点×作直线××；或作直线××；或作射线××；②连结两点××；或连结××；③延长××到点×；或延长（反向延长）××到点×，使××＝××；或延长××交××于点×；2.用圆规作图的几何语言：①在××上截取××＝××；②以点×为圆心，××的长为半径作圆（或弧）；③以点×为圆心，××的长为半径作弧，交××于点×；④分别以点×、点×为圆心，以××、××的长为半径作弧，两弧相交于点×、×. 三、了解尺规作图题的一般步骤尺规作图题的步骤：1.已知：当作图是文字语言叙述时，要学会根据文字语言用数学语言写出题目中的条件；2.求作：能根据题目写出要求作出的图形及此图形应满足的条件；3.作法：能根据作图的过程写出每一步的操作过程.当不要求写作法时，一般要保留作图痕迹.对于较复杂的作图，可先画出草图，使它同所要作的图大致相同，然后借助草图寻找作法.在目前，我们只要能够写出已知，求作，作法三步（另外还有第四步证明）就可以了，而且在许多中考作图题中，又往往只要求保留作图痕迹，不需要写出作法，可见在解作图题时，保留作图痕迹很重要.尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图。

中考专题复习《尺规作图》巩固练习（真题）含答案一、单选题1、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个300的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段2、下列画图语句中，正确的是（）A、画射线OP=3cmB、连接A ， B两点C、画出A ， B两点的中点D、画出A ， B两点的距离3、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个30°的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段4、下列关于几何画图的语句正确的是（）A、延长射线AB到点C ，使BC=2ABB、点P在线段AB上，点Q在直线AB的反向延长线上C、将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角D、已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b5、尺规作图是指（）A、用量角器和刻度尺作图B、用圆规和有刻度的直尺作图C、用圆规和无刻度的直尺作图D、用量角器和无刻度的直尺作图6、下列有关作图的叙述中，正确的是（）A、延长直线ABB、延长射线OMC、延长线段AB到C ，使BC=ABD、画直线AB=3cm7、按下列条件画三角形，能唯一确定三角形形状和大小的是（）A、三角形的一个内角为60°，一条边长为3cmB、三角形的两个内角为30°和70°C、三角形的两条边长分别为3cm和5cmD、三角形的三条边长分别为4cm、5cm和8cm8、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个300的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段9、下列关于几何画图的语句正确的是（）A、延长射线AB到点C ，使BC=2ABB、点P在线段AB上，点Q在直线AB的反向延长线上C、将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角D、已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b10、尺规作图是指（）A、用量角器和刻度尺作图B、用圆规和有刻度的直尺作图C、用圆规和无刻度的直尺作图D、用量角器和无刻度的直尺作图11、下列有关作图的叙述中，正确的是（）A、延长直线ABB、延长射线OMC、延长线段AB到C ，使BC=ABD、画直线AB=3cm12、下列作图语句中，不准确的是（）A、过点A、B作直线ABB、以O为圆心作弧C、在射线AM上截取AB=aD、延长线段AB到D ，使DB=AB二、填空题13、所谓尺规作图中的尺规是指：________．14、尺规作图“作一个角等于已知角“的依据是三角形全等的判定方法________15、用直尺和圆规作一个角等于已知角的示意图如图所示，则说明△DOC≌△D'O'C'的依据是________．16、如图，在△ABC中，∠C=90°，∠B=20°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N ，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于P ，连接AP并延长交BC于点D ，则∠ADB=________°．17、如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N ，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P ，连结AP并延长交BC于点D ，则下列说法①AD是∠BAC的平分线；②∠ADC=60°；③点D在AB的中垂线上；正确的个数是________个三、作图题18、已知：如图△ABC ．求作：①AC边上的高BD；②△ABC的角平分线CE ．19、如图所示，已知△ABC：①过A画出中线AD；②画出角平分线CE；③作AC边上的高BF20、（2016•兰州）如图，已知⊙O，用尺规作⊙O的内接正四边形ABCD．（写出结论，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑）四、解答题21、已知直线l和l上一点P ，用尺规作l的垂线，使它经过点P ．你能明白小明的作法吗？你是怎样作的？22、如图，已知△ABC和直线m ，画出与△ABC关于直线m对称的图形（不要求写出画法，但应保留作图痕迹）答案解析部分一、单选题1、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确．选D．【分析】根据尺规作图的定义分别分析2、【答案】B【考点】作图—尺规作图的定义【解析】【解答】A.射线没有长度，错误；B.连接A ， B两点是作出线段AB ，正确；C.画出A ， B两点的线段，量出中点，错误；D.量出A ， B两点的距离，错误选B．【分析】根据基本作图的方法，逐项分析，从而得出正确的结论3、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确选：D．【分析】根据尺规作图的定义分别分析4、【答案】C【考点】作图—尺规作图的定义【解析】【解答】A.延长射线AB到点C ，使BC=2AB ，说法错误，不能延长射线；B.点P在线段AB 上，点Q在直线AB的反向延长线上，说法错误，直线本身是向两方无限延长的，不能说延长直线；C.将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角，说法正确；D.已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b ，说法错误，AC也可能为2a+b选：C．【分析】根据射线、直线、以及角的定义可判断出正确答案5、【答案】C【考点】作图—尺规作图的定义【解析】【解答】尺规作图所用的作图工具是指不带刻度的直尺和圆规选：C ．【解析】【解答】A.直线本身是向两方无限延伸的，故不能延长直线AB ，故此选项错误；B.射线本身是向一方无限延伸的，不能延长射线OM ，可以反向延长，故此选项错误；C.延长线段AB到C ，使BC=AB ，说法正确，故此选项正确；D.直线本身是向两方无限延伸的，故此选项错误；选：C【分析】根据直线、射线和线段的特点分别进行分析7、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.三角形的一个内角为60°，一条边长为3cm ，既不能唯一确定三角形形状和也不能唯一确定大小，不符合题意；B.三角形的两个内角为30°和70°，能唯一确定三角形形状和但不能唯一确定大小，不符合题意；C.三角形的两条边长分别为3cm和5cm ，既不能唯一确定三角形形状和也不能唯一确定大小，不符合题意；D.三角形的三条边长分别为4cm、5cm和8cm ，能唯一确定三角形形状和大小，符合题意选：D．【分析】根据基本作图的方法，及唯一确定三角形形状和大小的条件可知8、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确选：D．【分析】根据尺规作图的定义分别分析9、【答案】C【考点】作图—尺规作图的定义【解析】【解答】A.延长射线AB到点C ，使BC=2AB ，说法错误，不能延长射线；B.点P在线段AB 上，点Q在直线AB的反向延长线上，说法错误，直线本身是向两方无限延长的，不能说延长直线；C.将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角，说法正确；D.已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b ，说法错误，AC也可能为2a+b选：C．【分析】根据射线、直线、以及角的定义可判断出正确答案10、【答案】C【考点】作图—尺规作图的定义【解析】【解答】尺规作图所用的作图工具是指不带刻度的直尺和圆规选：C ．【解析】【解答】A.直线本身是向两方无限延伸的，故不能延长直线AB ，故此选项错误；B.射线本身是向一方无限延伸的，不能延长射线OM ，可以反向延长，故此选项错误；C.延长线段AB到C ，使BC=AB ，说法正确，故此选项正确；D.直线本身是向两方无限延伸的，故此选项错误；选：C【分析】根据直线、射线和线段的特点分别进行分析12、【答案】B【考点】作图—尺规作图的定义【解析】【解答】A.根据直线的性质公理：两点确定一条直线，可知该选项正确；B.画弧既需要圆心，还需要半径，缺少半径长，故该选项错误；C.射线有一个端点，可以其端点截取任意线段，故选项正确；D.线段有具体的长度，可延长，正确选：B．【分析】根据基本作图的方法，逐项分析，从而得出正确的结论二、填空题13、【答案】没有刻度的直尺和圆规【考点】作图—尺规作图的定义【解析】【解答】由尺规作图的概念可知：尺规作图中的尺规指的是没有刻度的直尺和圆规【分析】本题考的是尺规作图的基本概念14、【答案】SSS【考点】作图—尺规作图的定义【解析】【解答】在尺规作图中，作一个角等于已知角是通过构建三边对应相等的全等三角形来证，因此由作法知其判定依据是SSS ，即边边边公理【分析】通过对尺规作图过程的探究，找出三条对应相等的线段，判断三角形全等．因此判定三角形全等的依据是边边边公理15、【答案】SSS【考点】作图—尺规作图的定义【解析】【解答】OC=O′C′，OD=O′D′，CD=C′D′，从而可以利用SSS判定其全等【分析】①以O为圆心，任意长为半径用圆规画弧，分别交OA、OB于点C、D；②任意画一点O′，画射线O'A'，以O'为圆心，OC长为半径画弧C'E ，交O'A'于点C'；③以C'为圆心，CD长为半径画弧，交弧C'E于点D'；④过点D'画射线O'B'，∠A'O'B'就是与∠AOB相等的角．则通过作图我们可以得到OC=O′C′，OD=O′D′，CD=C′D′，从而可以利用SSS判定其全等16、【答案】125【考点】作图—基本作图【解析】【解答】由题意可得：AD平分∠CAB ，∵∠C=90°，∠B=20°，∴∠CAB=70°，∴∠CAD=∠BAD=35°，∴∠ADB=180°-20°-35°=125°【分析】根据角平分线的作法可得AD平分∠CAB ，再根据三角形内角和定理可得∠ADB的度数17、【答案】3【考点】作图—基本作图【解析】【解答】①AD是∠BAC的平分线，说法正确；②∵∠C=90°，∠B=30°，∴∠CAB=60°，∵AD平分∠CAB ，∴∠DAB=30°，∴∠ADC=30°+30°=60°，因此∠ADC=60°正确；③∵∠DAB=30°，∠B=30°，∴AD=BD【分析】根据角平分线的作法可得①正确，再根据三角形内角和定理和外角与内角的关系可得∠ADC=60°，再根据线段垂直平分线的性质逆定理可得③正确三、作图题18、【答案】解: 如图所示：【考点】作图—基本作图【解析】【分析】①以点B为圆心，较大的长为半径画弧，交直线AC于两点，分别以这两点为圆心，大于这两点的距离的一半为半径画弧，两弧相交于一点，过点B和这点作射线，交直线AC于点D ， BD就是所求的AC边上的高；②以点C为圆心，任意长为半径画弧，交CA ， CB于两点，分别以这两点为圆心，以大于这两点的距离的一半为半径画弧，两弧相交于一点，做过点C和这点的射线交AB于点E ， CE即为所求的角平分线19、【答案】解答：如图所示：【考点】作图—复杂作图【解析】【分析】（1）首先找出BC的中点，然后画线段AD即可；（2）利用量角器量出∠BCA的度数，再除以2，算出度数，然后画出线段CE即可；（3）利用直角三角板，一个直角边与AC重合，令一条直角边过点B ，画线段BF即可20、【答案】解：如图所示，四边形ABCD即为所求：【考点】正多边形和圆，作图—复杂作图【解析】【分析】画圆的一条直径AC，作这条直径的中垂线交⊙O于点BD，连结ABCD就是圆内接正四边形ABCD．本题考查的是复杂作图和正多边形和圆的知识，掌握中心角相等且都相等90°的四边形是正四边形以及线段垂直平分线的作法是解题的关键．四、解答题21、【答案】解：明白．作法：①以点P为圆心，以任意长为半径画圆，与直线l相交于点A ， B；②分别以AB为圆心，以任意长为半径画圆，两圆相交于点MN ，连接MN即可得出直线l的垂线【考点】作图—复杂作图【解析】【分析】根据线段垂直平分线的作法即可得出结论．22、【答案】【解答】如图所示，△A′B′C′即为△ABC关于直线m对称的图形．【考点】作图—尺规作图的定义，作图—基本作图，作图—复杂作图，轴对称图形【解析】【分析】找出点A、B、C关于直线m的对称点的位置，然后顺次连接即可．。

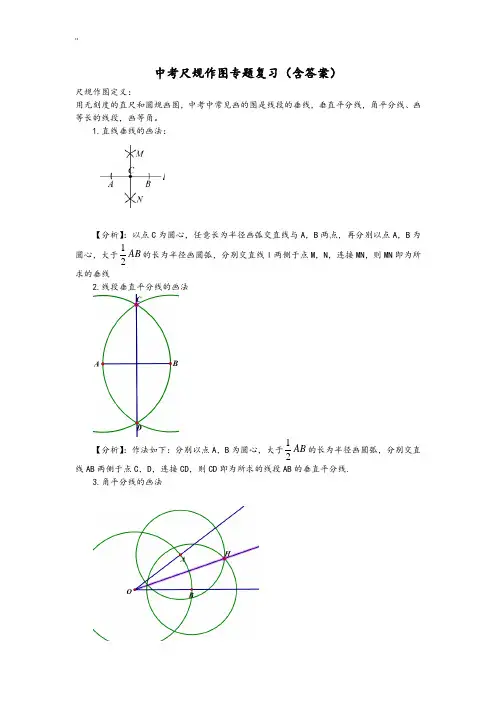

中考尺规作图专题复习（含答案）尺规作图定义：用无刻度的直尺和圆规画图，中考中常见画的图是线段的垂线，垂直平分线，角平分线、画等长的线段，画等角。

1.直线垂线的画法：【分析】：以点C为圆心，任意长为半径画弧交直线与A，B两点，再分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线l两侧于点M，N，连接MN，则MN即为所求的垂线2.线段垂直平分线的画法【分析】：作法如下：分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线AB两侧于点C，D，连接CD，则CD即为所求的线段AB的垂直平分线.3.角平分线的画法【分析】1.选角顶点O为圆心，任意长为半径画圆，分别交角两边A，B点，再分别以A，B为圆心，大于12AB的长为半径画圆弧，交H点，连接OH，并延长，则射线OH即为所求的角平分线.4.等长的线段的画法直接用圆规量取即可。

5.等角的画法【分析】以O为圆心，任意长为半径画圆，交原角的两边为A,B两点，连接AB；画一条射线l，以上面的那个半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB 为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求.备注：1.尺规作图时，直尺主要用作画直线，射线，圆规主要用作截取相等线段和画弧；2.求作一个三角形，其实质是依据三角形全等的基本事实或判定定理来进行的；3.当作图要满足多个要求时，应逐个满足，取公共部分.例题讲解例题1.已知线段a，求作△ABC，使AB=BC=AC=a.解：作法如下:①作线段BC=a；（先作射线BD，BD截取BC=a）.②分别以B、C为圆心，以a半径画弧，两弧交于点A；③连接AB、AC.则△ABC 要求作三角形.例2.已知线段a 和∠α，求作△ABC ，使AB=AC=a ，∠A=∠α.解：作法如下：①作∠MAN=∠α；②以点A 为圆心，a 为半径画弧，分别交射线AM ，AN 于点B ，C. ③连接B ，C.△ABC 即为所求作三角形.例3.(深圳中考)如图，已知△ABC ，AB <BC ，用尺规作图的方法在BC 上取一点P ，使得PA ＋PC ＝BC ，则下列选项中，正确的是(D )【解析】由题意知，做出AB 的垂直平分线和BC 的交点即可。

热点09 尺规作图中考数学中《尺规作图》部分主要考向分为三类：一、尺规作图的痕迹（每年1道，3~8分）二、尺规作图画图（每年1道，3~12分）三、网格问题中的作图设计（每年1题，6~8分）尺规作图指的是只用无刻度的直尺和圆规，作已知线段的中垂线、已知角的角平分线；部分题型则考察由作图痕迹逆向推导是什么线，然后利用中垂线或者角平分线的性质继续解题。

最近几年又出现一类不用“尺规”，只用无刻度的直尺在网格图中按要求画图或找点。

当考察作图痕迹时，基本以选择题为主，实际画图题或者网格类问题则是简单题，虽然难度中等，但是对应考点的综合性已经越来越强，需要在做题时更加全面的分析。

考向一：尺规作图的痕迹【题型1 线段中垂线的尺规作图痕迹】满分技巧1、线段垂直平分线的画图痕迹：2、线段垂直平分线的性质：线段垂直平分线上的点到线段两端点的距离相等1．（2023•凉山州）如图，在等腰△ABC中，∠A＝40°，分别以点A、点B为圆心，大于AB为半径画弧，两弧分别交于点M和点N，连接MN，直线MN与AC交于点D，连接BD，则∠DBC的度数是（）A．20°B．30°C．40°D．50°2．（2023•西宁）如图，在△ABC中，∠ACB＝90°，分别以点A和点C为圆心，大于AC的长为半径作弧，两弧相交于P，Q两点，作直线PQ交AB，AC于点D，E，连接CD．下列说法错误的是（）A．直线PQ是AC的垂直平分线B．CD＝ABC．DE＝BCD．S△ADE：S四边形DBCE＝1：43．（2023•随州）如图，在▱ABCD中，分别以B，D为圆心，大于BD的长为半径画弧，两弧相交于点M，N，过M，N两点作直线交BD于点O，交AD，BC于点E，F，下列结论不正确的是（）A．AE＝CF B．DE＝BF C．OE＝OF D．DE＝DC4．如图，在△ABC中，∠C＝40°，分别以点B和点C为圆心，大于BC的长为半径画弧，两弧相交于M，N两点，作直线MN，交边AC于点D，连接BD，则∠ADB的度数为（）A．40°B．50°C．80°D．100°5．（2023•西藏）如图，在△ABC中，∠A＝90°，分别以点B和点C为圆心，大于的长为半径画弧，两弧相交于M，N两点；作直线MN交AB于点E．若线段AE＝5，AC＝12，则BE长为．6．（2023•广元）如图，a∥b，直线l与直线a，b分别交于B，A两点，分别以点A，B为圆心，大于AB 的长为半径画弧，两弧相交于点E，F，作直线EF，分别交直线a，b于点C，D，连接AC，若∠CDA ＝34°，则∠CAB的度数为．【题型2 角平分线的尺规作图痕迹】满分技巧1、角平分线的画法：2、角平分线的性质：角平分线上的点到角两边的距离相等1．（2023•衢州）如图，在△ABC中，以点A为圆心，适当长为半径画弧，分别交AB，AC于点D，E．分别以点D，E为圆心，大于长为半径画弧，交于∠BAC内一点F．连结AF并延长，交BC于点G．连结DG，EG．添加下列条件，不能使BG＝CG成立的是（）A．AB＝AC B．AG⊥BC C．∠DGB＝∠EGC D．AG＝AC2．（2023•辽宁）如图，在Rt△ABC中，∠C＝90°，AB＝5，BC＝3，以点A为圆心，适当长为半径作弧，分别交AB，AC于点E，F，分别以点E，F为圆心，大于EF的长为半径作弧，两弧在∠BAC的内部相交于点G，作射线AG，交BC于点D，则BD的长为（）A．B．C．D．3．阅读以下作图步骤：①在OA和OB上分别截取OC，OD，使OC＝OD；②分别以C，D为圆心，以大于CD的长为半径作弧，两弧在∠AOB内交于点M；③作射线OM，连接CM，DM，如图所示．根据以上作图，一定可以推得的结论是（）A．∠1＝∠2且CM＝DM B．∠1＝∠3且CM＝DMC．∠1＝∠2且OD＝DM D．∠2＝∠3且OD＝DM4．（2023•湖北）如图，矩形ABCD中，AB＝3，BC＝4，以点B为圆心，适当长为半径画弧，分别交BC，BD于点E，F，再分别以点E，F为圆心，大于长为半径画弧交于点P，作射线BP，过点C作BP 的垂线分别交BD，AD于点M，N，则CN的长为（）A．B．C．D．45．（2023•丹东）如图，在四边形ABCD中，AB∥CD，以点B为圆心，以任意长为半径作弧，分别交AB，BC于点E，F，分别以E，F为圆心，以大于长为半径作弧，两弧在∠ABC内交于点P，作射线BP，交AD于点G，交CD的延长线于点H．若AB＝AG＝4，GD＝5，则CH的长为（）A．6B．8C．9D．106．（2023•内蒙古）如图，在△ABC中，∠ABC＝90°，∠BAC＝60°，以点A为圆心，以AB的长为半径画弧交AC于点D，连接BD，再分别以点B，D为圆心，大于BD的长为半径画弧，两弧交于点P，作射线AP交BD于点M，交BC于点E，连接DE，则S△BDE：S△CDE是（）A．1：2B．1：C．2：5D．3：87．如图，在▱ABCD中，∠D＝60°．以点B为圆心，以BA的长为半径作弧交边BC于点E，连接AE．分别以点A，E为圆心，以大于AE的长为半径作弧，两弧交于点P，作射线BP交AE于点O，交边AD 于点F，则的值为．8．（2023•鞍山）如图，△ABC中，在CA，CB上分别截取CD，CE，使CD＝CE，分别以D，E为圆心，以大于的长为半径作弧，两弧在∠ACB内交于点F，作射线CF，交AB于点M，过点M作MN⊥BC，垂足为点N．若BN＝CN，AM＝4，BM＝5，则AC的长为．9．（2023•甘孜州）如图，在平行四边形ABCD（AB＜AD）中，按如下步骤作图：①以点A为圆心，以适当长为半径画弧，分别交AB，AD于点M，N；②分别以点M，N为圆心，以大于的长为半径画弧，两弧在∠BAD内交于点P；③作射线AP交BC于点E．若∠B＝120°，则∠EAD为°．10．（2023•阜新）如图，在矩形ABCD中，AB＝6，AD＝8．连接AC，在AC和AD上分别截取AE，AF，使AE＝AF，分别以点E和点F为圆心，以大于EF的长为半径作弧，两弧交于点G，作射线AG交CD 于点H，则线段DH的长是．考向二：尺规作图画图【题型3 作一条线段的垂直平分线】满分技巧线段垂直平分线的画图步骤：1、分别以线段两端点为圆心，相同适当长（大于线段的一半）为半径画圆弧，上下各得两个弧的一个交点；2、过两个弧的交点作一条直线，则该直线即为所求作的线段中垂线。

20题典型的尺规作图+简单几何证明(一)编辑：天道酬勤尺规作图专题复习【知识回顾】1尺规作图的定义:尺规作图是指用没有刻度的直尺和圆规作图。

最基本，最常用的尺规作图。

通常称基本作图。

一些复杂的尺规作图都是由基本作图组成。

2、五种基本作图：①作一条线段等于已知线段；②作一个角等于已知角；③作已知线段的垂直平分线；④作已知角的角平分线;⑤过一点作已知直线的垂线；一．题目一:作一条线段等于已知线段已知:如图，线段a求作:线段AB，使AB=a作法:（1）作射线AP;（2）在射线AP上截取AB=a则线段AB就是所求作的图形。

二．题目二:作已知线段的中点。

已知:如图，线段MN求作:点O，使MO=NO（即O是MN的中点）作法:（1）分别以M、N为圆心，大于MN的相同线段为半径画弧，两弧相交于P，Q （2）连接PQ交MN于O,则点O就是所求作的MN的中点.三．题目三:作已知角的角平分线。

已知:如图，∠AOB，求作:射线OP，使∠AOP=∠BOP（即OP平分∠AOB）。

作法:（1）以O为圆心，任意长度为半径画弧，分别交OA，OB于M，N;（2）分别以M、N为圆心，大于1MN的线段长为半径画弧，两弧交∠AOB内于P;2（3）作射线OP.则射线OP就是∠AOB的角平分线。

四．题目四:作一个角等于已知角。

已知:如图，∠AOB。

求作;∠A＇O＇B＇，使∠A＇O＇B＇=∠AOB作法:（1）作射线O＇A＇（2）以O为圆心，任意长度为半径画弧，交OA于M，交OB于N（3）以O＇为圆心，以OM的长为半径画弧，交O＇A＇于M＇;（4）以M＇为圆心，以MN的长为半径画弧，交前弧于N＇（5）连接O＇N＇并延长到B＇。

则∠A＇O＇B＇就是所求作的角。

五．题目五:经过直线上一点做已知直线的垂线。

已知:如图，P是直线AB上一点求作:直线CD，是CD经过点P，且CD⊥AB。

作法:（1）以P为圆心，任意长为半径画弧，交AB于M、NMN的长为半径画弧，两弧交于点Q （2）分别以M、N为圆心，大于12（3）过D、Q作直线CD.则直线CD是求作的直线。

中考数学之尺规作图真题汇编一、网格纸作图【2019·武汉】如图是由边长为1的小正方形构成的网格，每个小正方形的顶点叫做格点．四边形ABCD的顶点在格点上，点E是边DC与网格线的交点．请选择适当的格点，用无刻度的直尺在网格中完成下列画图，保留连线的痕迹，不要求说明理由．（1）如图1，过点A画线段AF，使AF∥DC，且AF＝DC．（2）如图1，在边AB上画一点G，使∠AGD＝∠BGC．（3）如图2，过点E画线段EM，使EM∥AB，且EM＝AB．【解答】解：（1）如图所示，线段AF即为所求；（2）如图所示，点G即为所求；（3）如图所示，线段EM即为所求．【2019·无锡】按要求作图，不要求写作法，但要保留作图痕迹．（1）如图1，A为⊙O上一点，请用直尺（不带刻度）和圆规作出⊙O的内接正方形；（2）我们知道，三角形具有性质：三边的垂直平分线相交于同一点，三条角平分线相交于一点，三条中线相交于一点，事实上，三角形还具有性质：三条高所在直线相交于一点．请运用上述性质，只用直尺（不带刻度）作图．①如图2，在▱ABCD中，E为CD的中点，作BC的中点F．②如图3，在由小正方形组成的4×3的网格中，△ABC的顶点都在小正方形的顶点上，作△ABC的高AH．【解答】解：（1）如图1，连结AO并延长交圆O于点C，作AC的中垂线交圆于点B，D，四边形ABCD即为所求．（2）①如图2，连结AC，BD交于点O，连结EB交AC于点G，连结DG并延长交CB 于点F，F即为所求②如图3所示，AH即为所求．【2020·安徽】如图1，在由边长为1个单位长度的小正方形组成的网格中，给出了以格点(网M N在网格线上，格线的交点)为端点的线段AB，线段,()1画出线段AB关于线段MN所在直线对称的线段11A B(点A B分别为,A B的对应点)；11()2将线段11B A ，绕点1B ，顺时针旋转90︒得到线段12B A ，画出线段12B A ．【答案】（1）见解析；（2）见解析．【解析】【分析】（1）先找出A ，B 两点关于MN 对称的点A 1，B 1，然后连接A 1B 1即可； （2）根据旋转的定义作图可得线段B 1A 2．【详解】（1）如图所示，11A B 即为所作；（2）如图所示，12B A 即为所作．【点睛】本题主要考查作图-旋转与轴对称，解题的关键是掌握旋转变换和轴对称的定义与性质．【2021·荆州】如图，在5×5的正方形网格图形中，小正方形的边长都为1，线段ED 与AD 的端点都在网格小正方形的顶点（称为格点）上．请在网格图形中画图：（1）以线段AD 为边画正方形ABCD ，再以线段DE 为斜边画等腰直角三角形DEF ，其中顶点F在正方形ABCD外；（2）在（1）中所画图形基础上，以点B为其中一个顶点画一个新正方形，使新正方形的面积为正方形ABCD和△DEF面积之和，其它顶点也在格点上．【分析】（1）根据正方形，等腰直角三角形的定义画出图形即可．（2）画出边长为的正方形即可．【解答】解：（1）如图，正方形ABCD，△DEF即为所求．（2）如图，正方形BKFG即为所求．二、角平分线【2021·铜仁】．如图，在Rt△ABC中，∠C＝90°，AB＝10，BC＝8，按下列步骤作图：步骤1：以点A为圆心，小于AC的长为半径作弧分别交AC、AB于点D、E．步骤2：分别以点D、E为圆心，大于DE的长为半径作弧，两弧交于点M．步骤3：作射线AM交BC于点F．则AF的长为（）A．6B．3C．4D．6【分析】利用基本作图得到AF平分∠BAC，过F点作FH⊥AB于H，如图，根据角平分线的性质得到FH＝FC，再根据勾股定理计算出AC＝6，设CF＝x，则FH＝x，然后利用面积法得到×10•x+×6•x＝×6×8，解得x＝3，最后利用勾股定理计算AF的长．【解答】解：由作法得AF平分∠BAC，过F点作FH⊥AB于H，如图，∵AF平分∠BAC，FH⊥AB，FC⊥AC，∴FH＝FC，在△ABC中，∵∠C＝90°，AB＝10，BC＝8，∴AC＝＝6，设CF＝x，则FH＝x，∵S△ABF+S△ACF＝S△ABC，∴×10•x+×6•x＝×6×8，解得x＝3，在Rt△ACF中，AF＝＝＝3．故选：B．三、垂直平分线【2019·泰州】如图，△ABC中，∠C＝90°，AC＝4，BC＝8．（1）用直尺和圆规作AB的垂直平分线；（保留作图痕迹，不要求写作法）（2）若（1）中所作的垂直平分线交BC于点D，求BD的长．【解答】解：（1）如图直线MN即为所求．（2）∵MN垂直平分线段AB，∴DA＝DB，设DA＝DB＝x，在Rt△ACD中，∵AD2＝AC2+CD2，∴x2＝42+（8﹣x）2，解得x＝5，∴BD＝5．【2021·北部湾】如图，四边形ABCD中，AB//CD，∠B=∠D，连接AC．(1)求证：△ABC≌△CDA；(2)尺规作图：过点C作AB的垂线，垂足为E(不要求写作法，保留作图痕迹)；(3)在(2)的条件下，已知四边形ABCD的面积为20，AB=5，求CE的长．【答案】(1)证明：∵AB//CD，∴∠ACD=∠CAB，在△ABC和△CDA中，{∠B=∠D∠CAB=∠ACD AC=CA，∴△ABC≌△CDA(AAS)；(2)解：过点C作AB的垂线，垂足为E，如图：(3)解：由(1)知：△ABC≌△CDA，∵四边形ABCD的面积为20，∴S△ABC=S△CDA=10，∴12AB⋅CE=10，∵AB=5，∴CE=4．【2019·盐城】如图，AD是△ABC的角平分线．（1）作线段AD的垂直平分线EF，分别交AB、AC于点E、F；（用直尺和圆规作图，标明字母，保留作图痕迹，不写作法．）（2）连接DE、DF，四边形AEDF是形．（直接写出答案）【解答】解：（1）如图，直线EF即为所求．（2）∵AD平分∠ABC，∴∠BAD＝∠CAD，∴∠BAD＝∠CAD，∵∠AOE＝∠AOF＝90°，AO＝AO，∴△AOE≌△AOF（ASA），∴AE＝AF，∵EF垂直平分线段AD，∴EA＝ED，F A＝FD，∴EA＝ED＝DF＝AF，∴四边形AEDF是菱形．故答案为菱形．四、全等或相似【2019·福建】如图，已知△ABC为和点A'.(1)以点A'为顶点求作△A'B'C',使△A'B'C'∽△ABC，S△A'B'C'=4S△ABC;(尺规作图，保留作图痕迹，不写作法)(2)设D、E、F分别是△ABC三边AB、BC、AC的中点，D'、E'、F'分别是你所作的△A'B'C'三边A'B'、B'C'、A'C'的中点，求证：△DEF∽△D'E'F'.(2)证明(略)【答案】见解析【解析】【2021·贵港】尺规作图（只保留作图痕迹，不要求写出作法）．如图，已知△ABC，且AB ＞AC．（1）在AB边上求作点D，使DB＝DC；（2）在AC边上求作点E，使△ADE∽△ACB．CBACBA【分析】（1）作线段BC的垂直平分线交AB于点D，连接CD即可．（2）作∠ADT＝∠ACB，射线DT交AC于点E，点E即为所求．【解答】解：（1）如图，点D即为所求．（2）如图，点E即为所求．五、三角形四心（内心、外心、重心、垂心）【2019·陇南】已知：在△ABC中，AB=AC．（1）求作：△ABC的外接圆．（要求：尺规作图，保留作图痕迹，不写作法）（2）若△ABC的外接圆的圆心O到BC边的距离为4，BC=6，则S⊙O=______．【答案】25π【解析】解：（1）如图⊙O即为所求．（2）设线段BC的垂直平分线交BC于点E．由题意OE=4，BE=EC=3，在Rt△OBE中，OB=√32+42=5，∴S圆O=π•52=25π．故答案为25π．（1）作线段AB，BC的垂直平分线，两线交于点O，以O为圆心，OB为半径作⊙O，⊙O即为所求．（2）在Rt△OBE中，利用勾股定理求出OB即可解决问题．本题考查作图-复杂作图，等腰三角形的性质，三角形的外接圆与外心等知识，解题的关键是熟练掌握基本知识，属于中考常考题型．五、其他类型【2021·山西】已知正方形ABCD的边长为4个单位长度，点E是CD的中点，请仅用无刻度直尺按下列要求作图（保留作图痕迹）．（1）在图1中，将直线AC绕着正方形ABCD的中心顺时针旋转45°；（2）在图2中，将直线AC向上平移1个单位长度．【分析】（1）根据正方形的性质和旋转的性质即可作出图形；（2）根据平移的性质即可作出图形．【解答】解：（1）如图1，直线l即为所求；（2）如图2中，直线a即为所求．。

中考数学尺规作图知识点总结含中考真题
尺规作图
1．尺规作图的作图工具限定只用圆规和没有刻度的直尺
2．基本作图
(1)作一条线段等于已知线段，以及线段的和﹑差；
(2)作一个角等于已知角，以及角的和﹑差；
(3)作角的平分线；
(4)作线段的垂直平分线；
(5)过一点作已知直线的垂线．
3．利用基本作图作三角形
(1)已知三边作三角形；
(2)已知两边及其夹角作三角形；
(3)已知两角及其夹边作三角形；
(4)已知底边及底边上的高作等腰三角形；
(5)已知一直角边和斜边作直角三角形．
4．与圆有关的尺规作图
(1)过不在同一直线上的三点作圆(即三角形的外接圆)；
(2)作三角形的内切圆；
(3)作圆的内接正方形和正六边形．
5．有关中心对称或轴对称的作图以及设计图案是中考的常见类型6．作图的一般步骤
尺规作图的基本步骤：
(1)已知：写出已知的线段和角，画出图形；
(2)求作：求作什么图形，它符合什么条件，一一具体化；
(3)作法：应用“五种基本作图”，叙述时不需重述基本作图的过程，但图中必须保留基本作图的痕迹；
(4)证明：为了验证所作图形的正确性，把图作出后，必须再根据已知的定义、公理、定理等，结合作法来证明所作出的图形完全符合题设条件；
(5)讨论：研究是不是在任何已知的条件下都能作出图形；在哪些情况下，问题有一个解、多个解或者没有解；
(6)结论：对所作图形下结论．。

初中数学中考复习作图题专项练习及答案解析（专题试卷50道）一、选择题1、数学活动课上，四位同学围绕作图问题：“如图，已知直线l和l外一点P，用直尺和圆规作直线PQ，使PQ⊥l于点Q．”分别作出了下列四个图形．其中作法错误的是（）A．B．C．D．2、如图，已知△ABC，AB＜BC，用尺规作图的方法在BC上取一点P，使得PA+PC=BC，则下列选项正确的是A．B．C．D．3、如图，已知△ABC，AB＜BC，用尺规作图的方法在BC上取一点P，使得PA+PC=BC，则下列选项正确的是（）4、下列尺规作图，能判断AD是△ABC边上的高是（）A．B．C．D．5、任意一条线段EF，其垂直平分线的尺规作图痕迹如图所示．若连接EH、HF、FG，GE，则下列结论中，不一定正确的是（）A．△EGH为等腰三角形B．△EGF为等边三角形C．四边形EGFH为菱形D．△EHF为等腰三角形6、用直尺和圆规作一个以线段AB为边的菱形，作图痕迹如图所示，能得到四边形ABCD是菱形的依据是（）A．一组邻边相等的四边形是菱形B．四边相等的四边形是菱形C．对角线互相垂直的平行四边形是菱形D．每条对角线平分一组对角的平行四边形是菱形7、如图，在▱ABCD中，AB＞AD，按以下步骤作图：以点A为圆心，小于AD的长为半径画弧，分别交AB、AD于点E、F；再分别以点E、F为圆心，大于EF的长为半径画弧，两弧交于点G；作射线AG交CD于点H，则下列结论中不能由条件推理得出的是（）A. AG平分∠DABB. AD=DHC. DH=BCD. CH=DH8、如图，已知钝角三角形ABC，依下列步骤尺规作图，并保留作图痕迹.步骤1：以点C为圆心，CA为半径画弧①；步骤2：以点B为圆心，BA为半径画弧②，交弧①于点D；步骤3：连接AD，交BC的延长线于点H.下列叙述正确的是：A．BH垂直平分线段AD B．AC平分∠BADC．S△ABC=BC·AH D．AB=AD二、填空题9、阅读下面材料：在数学课上，老师提出如下问题：所以PB和PC就是所求的切线．请回答：小涵的作图依据是．10、如图，在△ABC中，∠ACB=80°，∠ABC=60°．按以下步骤作图：①以点A为圆心，小于AC的长为半径画弧，分别交AB、AC于点E、F；②分别以点E、F为圆心，大于EF 的长为半径画弧，两弧相交于点G；③作射线AG交BC于点D．则∠ADB的度数为°．11、如图，在△ABC中，∠C=90°，∠CAB=60°，按以下步骤作图：①分别以A，B为圆心，以大于AB的长为半径做弧，两弧相交于点P和Q．②作直线PQ交AB于点D，交BC于点E，连接AE．若CE=4，则AE= ．12、如图，在△ABC中，AB＞AC．按以下步骤作图：分别以点B和点C为圆心，大于BC一半的长为半径作圆弧，两弧相交于点M和点N；作直线MN交AB于点D；连结CD．若AB=6，AC=4，则△ACD的周长为．三、计算题13、如图，已知线段a和h．求作：△ABC，使得AB=AC，BC=a，且BC边上的高AD=h．要求：尺规作图，不写作法，保留作图痕迹．14、如图所示，点C、D是∠AOB内部的两点．（1）作∠AOB的平分线OE；（2）在射线OE上，求作一点P，使PC=PD．（要求用尺规作图，保留作图痕迹）四、解答题15、如图，已知等腰直角△ABC，∠A=90°．（1）利用尺规作∠ABC的平分线BD，交AC于点D（保留作图痕迹，不写作法）；（2）若将（1）中的△ABD沿BD折叠，则点A正好落在BC边上的A1处，当AB=1时，求△A1DC的面积．16、（8分）如图，在Rt△ABC中，∠ACB=90°．（1）用尺规在边BC上求作一点P，使PA=PB（不写作法，保留作图痕迹）；（2）连结AP，若AC=4，BC=8时，试求点P到AB边的距离．17、已知△ABC，用直尺和圆规作△ABC的角平分线CD和高AE．（不写画法，保留作图痕迹）18、数学课上，探讨角平分线的作法时，李老师用直尺和圆规作角平分线，方法如下：小颖的身边只有刻度尺，经过尝试，她发现利用刻度尺也可以作角平分线.根据以上情境，解决下列问题：(1)李老师用尺规作角平分线时，用到的三角形全等的判定方法是_________.(2)小聪的作法正确吗？请说明理由.(3)请你帮小颖设计用刻度尺作角平分线的方法.（要求：作出图形，写出作图步骤，不予证明）19、如图，∠AOB=30°，OA表示草地边，OB表示河边，点P表示家且在∠AOB内．某人要从家里出发先到草地边给马喂草，然后到河边喂水，最后回到家里．（1）请用尺规在图上画出此人行走的最短路线图（保留作图痕迹，不写作法和理由）．（2）若OP=30米，求此人行走的最短路线的长度．20、如图，在△ABC中，AB=AC=8cm，∠BAC=120°.（1）作△ABC的外接圆（只需作出图形，并保留作图痕迹）；（2）求它的外接圆半径.21、某居民小区一处圆柱形的输水管道破裂，维修人员为更换管道，需确定管道圆形截面的半径，如图是水平放置的破裂管道有水部分的截面．（1）请找出截面的圆心；（不写画法，保留作图痕迹．）（2）若这个输水管道有水部分的水面宽AB=16cm，水面最深地方的高度为4cm，求这个圆形截面的半径．22、如图，已知△ABC，用直尺和圆规求作一直线AD，使直线过顶点A，且平分△ABC的面积（不需写作法，保留作图痕迹）23、高致病性禽流感是比SARS传染速度更快的传染病．为防止禽流感蔓延，政府规定：离疫点3km范围内为扑杀区；离疫点3km～5km范围内为免疫区，对扑杀区与免疫区内的村庄、道路实行全封闭管理．现有一条笔直的公路AB通过禽流感病区，如图，在扑杀区内公路CD长为4km．（1）请用直尺和圆规找出疫点O（不写作法，保留作图痕迹）；（2）求这条公路在免疫区内有多少千米？24、作图题：如图，已知O是坐标原点，B、C两点的坐标分别为（3，﹣1）、（2，1）．（1）以0点为位似中心在y轴的左侧将△OBC放大到两倍（即新图与原图的相似比为2），画出图形；（2）分别写出B、C两点的对应点B′、C′的坐标．25、如图，⊙O为△ABC的外接圆，直线l与⊙O相切与点P，且l∥BC．（1）请仅用无刻度的直尺，在⊙O中画出一条弦，使这条弦将△ABC分成面积相等的两部分（保留作图痕迹，不写作法）；（2）请写出证明△ABC被所作弦分成的两部分面积相等的思路．26、如图，107国道OA和302国道OB在甲市相交于点O，在∠AOB的内部有工厂C和D，现要修建一个货站P，使P到OA，OB的距离相等，且使PC=PD，试确定出点P的位置．（不写作法，保留作图痕迹，写出结论）27、用尺规作图从△ABC（CB＜CA）中裁出一个以AB为底边的等腰△ABD，并使得△ABD的面积尽可能大（保留作图痕迹，不要求写作法、证明）28、如图，已知△ABC，利用尺规完成下列作图（不写画法，保留作图痕迹）．（1）作△ABC的外接圆；（2）若△ABC所在平面内有一点D，满足∠CAB=∠CDB，BC=BD，求作点D．29、如图，点A是半径为3的⊙O上的点，（1）尺规作图：作⊙O的内接正六边形ABCDEF；（2）求（1）中的长．30、已知，如图，直线AB与直线BC相交于点B，点D是直线BC上一点，直线DE∥AB，且点E到B，D两点的距离相等．（1）用尺规作图作出点E；（不写作法，保留作图痕迹）（2）连接BE，求证：BD平分∠ABE．31、如图，BC是⊙O的一个内接正五边形的一边，请用等分圆周的方法，在⊙A中用尺规作图作出一个⊙A的内接正五边形（请保留作图痕迹）．32、已知：如图，在△ABC中，∠A=30°，∠B=60°．（1）作∠B的平分线BD，交AC于点D；作AB的中点E（要求：尺规作图，保留作图痕迹，不必写作法和证明）；（2）连接DE，求证：△ADE≌△BDE．33、如图，已知△ABC，用直尺（没有刻度）和圆规在平面上求作一个点P，使P到∠B两边的距离相等，且PA=PB．（不要求写作法，但要保留作图痕迹）34、如图，在△ABC中，AB=AC=8cm，∠BAC=120°.（1）作△ABC的外接圆（只需作出图形，并保留作图痕迹）；（2）求它的外接圆半径.35、如图，已知等腰直角△ABC，∠A=90°．（1）利用尺规作∠ABC的平分线BD，交AC于点D（保留作图痕迹，不写作法）；（2）若将（1）中的△ABD沿BD折叠，则点A正好落在BC边上的A1处，当AB=1时，求△A1DC的面积．36、如图，△ABC中，∠C=90°，小王同学想作一个圆经过A、C两点，并且该圆的圆心到AB、AC距离相等，请你利用尺规作图的办法帮助小王同学确定圆心D．（不写作法，保留作图痕迹）．37、如图，将矩形ABCD沿对角线AC折叠，点B落在点E处，请用尺规作出点E．（不写画法，保留作图痕迹）38、如图，在等腰直角△ABC中，∠ACB=90°，AC=1．（1）作⊙O，使它过点A、B、C（要求：尺规作图，保留作图痕迹，不写作法）．（2）在（1）所作的圆中，求出劣弧BC的长．39、如图，在△ABC中，∠C=90°，∠B=30°．（1）作∠CAB的平分线，交BC边于点D（用尺规作图，保留作图痕迹，不要求写作法和证明）；（2）求S△ACD：S△ABC的值．40、如图，某地有两所大学和两条交叉的公路．图中点M，N表示大学，OA，OB表示公路，现计划修建一座物资仓库，希望仓库到两所大学的距离相同，到两条公路的距离也相同，你能确定出仓库P应该建在什么位置吗？请在图中画出你的设计．（尺规作图，不写作法，保留作图痕迹）41、如图，AE∥BF，AC平分∠BAE，交BF于C．（1）尺规作图：过点B作AC的垂线，交AC于O，交AE于D，（保留作图痕迹，不写作法）；（2）在（1）的图形中，找出两条相等的线段，并予以证明．42、▱ABCD中，点E在AD上，DE=CD，请仅用无刻度的直尺，按要求作图（保留作图痕迹，不写作法）（1）在图1中，画出∠C的角平分线；（2）在图2中，画出∠A的角平分线．43、如图，两条公路OA和OB相交于O点，在∠AOB的内部有工厂C和D，现要修建一个货站P，使货站P到两条公路OA、OB的距离相等，且到两工厂C、D的距离相等，用尺规作出货站P的位置．（要求：不写作法，保留作图痕迹，写出结论）44、从△ABC（CB＜CA）中裁出一个以AB为底边的等腰△ABD，并使得△ABD的面积尽可能大．（1）用尺规作图作出△ABD．（保留作图痕迹，不要求写作法、证明）（2）若AB=2m，∠CAB=30°，求裁出的△ABD的面积．45、如图，在中，.（1）利用直尺和圆规按下列要求作图，并在图中标明相应的字母.（保留作图痕迹，不写作法）①作的垂直平分线，交于点，交于点；②以为圆心，为半径作圆，交的延长线于点.⑵在⑴所作的图形中，解答下列问题.①点与的位置关系是_____________；（直接写出答案）②若，，求的半径.46、在数轴上作出表示的点（保留作图痕迹，不写作法）．47、△ABC在平面直角坐标系中的位置如图所示，其中每个小正方形的边长为1个单位长度．按要求作图：①画出△ABC关于原点O的中心对称图形△A1B1C1；②画出将△ABC绕点C顺时针旋转90°得到△A2B2C．48、如图，某村庄计划把河中的水引到水池M中，怎样开的渠最短，为什么（保留作图痕迹，不写作法和证明）理由是：．49、如图，已知线段a和b，a＞b，求作直角三角形ABC，使直角三角形的斜边AB=a，直角边AC=b．（用尺规作图，保留作图痕迹，不要求写作法）50、如图，已知⊙O，用尺规作⊙O的内接正四边形ABCD．（写出结论，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑）参考答案1、A．2、D3、D4、B5、B．6、B7、D8、A9、直径所对的圆周角是直角．10、100.11、8.12、10．13、见解析14、见解析15、(1)详见解析；（2）．16、(1)、答案见解析；(2)、5.17、答案见解析18、(1)SSS；(2)、理由见解析；(3)、答案见解析19、(1)、答案见解析；(2)、30m.20、(1)、答案见解析；(2)、r=8cm 21、（1）见试题解析；（2）这个圆形截面的半径是10cm．22、答案见解析23、(1)作图详见解析；(2)（﹣4）千米．24、(1)图形详见解析；(2) B′（﹣6，2），C′（﹣4，﹣2）．25、26、作图详见解析.27、28、（1）作图见解析（2）作图见解析29、(1)见试题解析；（2）2π．30~33、详见解析.34、(1)、答案见解析；(2)、r=8cm35、(1)、答案见解析；(2)、36、作图参见解析.37、作图参见解析.38、（1）作图参见解析；（2）π.39、（1）作图见解析（2）1:340、答案见解析41、（1）作图见解解析；（2）AB=AD=BC．42、作图参见解析.43、44、（1）如图；（2）m245、（1）作图见解析；（2）①点B在⊙O上；②5.46、47、见解析48、见解析49、见解析50、答案见解析．答案详细解析【解析】1、试题分析：A、根据作法无法判定PQ⊥l；B、以P为圆心大于P到直线l的距离为半径画弧，交直线l，于两点，再以两点为圆心，大于它们的长为半径画弧，得出其交点，进而作出判断；C、根据直径所对的圆周角等于90°作出判断；D、根据全等三角形的判定和性质即可作出判断．故选：A．考点：作图—基本作图．2、试题分析：由PB+PC=BC和PA+PC=BC易得PA=PB，根据线段垂直平分线定理的逆定理可得点P在AB的垂直平分线上，于是可判断D选项正确．故选D．考点：作图—复杂作图3、试题分析：∵PB+PC=BC，而PA+PC=BC，∴PA=PB，∴点P在AB的垂直平分线上，即点P为AB的垂直平分线与BC的交点．故选D．考点：基本作图4、试题分析：过点A作BC的垂线，垂足为D，故选B．考点：作图—基本作图．5、试题分析：根据线段垂直平分线的性质可得EG=EH=FH=GF，由此可得选项A正确，选项B错误，选项C、正确，选项D正确．故答案选B．考点：线段垂直平分线的性质．6、试题分析：根据作图的痕迹以及菱形的判定方法解答．解：由作图痕迹可知，四边形ABCD的边AD=BC=CD=AB，根据四边相等的四边形是菱形可得四边形ABCD是菱形．故选B．7、试题分析：由角平分线的作法，依题意可知AG平分∠DAB，A正确；∠DAH＝∠BAH，又AB∥DC，所以∠BAH＝∠ADH，所以，∠DAH＝∠ADH，所以，AD＝DH，又AD＝BC，所以，DH ＝BC，B、C正确，故答案选D.考点：平行四边形的性质；平行线的性质.8、试题分析：由作法可得BH为线段AD的垂直平分线，故答案选A.考点：线段垂直平分线的性质.9、试题分析：∵OP是⊙A的直径，∴∠PBO=∠PCO=90°，∴OB⊥PB，OC⊥PC，∵OB、OC是⊙O的半径，∴PB、PC是⊙O的切线；则小涵的作图依据是：直径所对的圆周角是直角．故答案为：直径所对的圆周角是直角．【考点】切线的判定；作图—复杂作图．10、试题解析：根据已知条件中的作图步骤知，AG是∠CAB的平分线，∵∠ACB=80°，∠ABC=60°，∴∠CAB=40°，∴∠BAD=20°；在△ADC中，∠B=60°，∠CAD=20°，∴∠ADB=100°，考点：作图—基本作图．11、试题解析：由题意可得出：PQ是AB的垂直平分线，∴AE=BE，∵在△ABC中，∠C=90°，∠CAB=60°，∴∠CBA=30°，∴∠EAB=∠CAE=30°，∴CE=AE=4，∴AE=8．考点：1.作图—复杂作图；2.线段垂直平分线的性质；3.含30度角的直角三角形．12、试题分析：∵分别以点B和点C为圆心，以大于BC一半的长为半径画弧，两弧相交于点M和N，作直线MN．直线MN交AB于点D，连结CD，∴直线MN是线段BC的垂直平分线，∴BD=CD，∴BD+AD=CD+AD=AB，∵AB=6，AC=4，∴△ADC的周长=（CD+AD）+AC=AB+AC=6+4=10．故答案为：10．考点：线段垂直平分线的性质．13、解：如图所示．△ABC就是所求的三角形．14、试题分析：（1）根据赔付风险的画法画出图形即可．（2）画出作线段CD的垂直平分线MN，即可解决问题．解：（1）∠AOB的平分想如图所示，（2）作线段CD的垂直平分线MN与射线OE交于点P．点P就是所求的点．15、试题分析：（1）利用尺规作出∠ABC的平分线BD即可．（2）首先利用勾股定理求出BC，再求出A1C，根据△A1DC的面积=•A1C•A1D计算即可．试题解析：（1）∠ABC的平分线BD，交AC于点D，如图所示，（2）在RT△ABC中，∵∠A=90°，AC=BC=1，∴BC=，∵AB=A1B=AC=1，∴A1C=，∵∠C=45°，∠DA1C=90°，∴∠C=∠A1DC=45°∴△A1DC是等腰直角三角形，∴．考点：翻折变换（折叠问题）；作图—基本作图．16、试题分析：(1)、做出线段AB的中垂线得出答案；(2)、设BP=x，则AP=x，CP=BC﹣PB=8﹣x，然后根据Rt△ACP的勾股定理得出答案.试题解析：(1)、如图，点P为所作；(2)、设BP=x，则AP=x，CP=BC﹣PB=8﹣x，在Rt△ACP中，∵PC2+AC2=AP2，∴（8﹣x）2+42=x2，解得x=5，即BP的长为5．考点：勾股定理17、试题分析：根据角平分线的作法以及过直线外一点向直线最垂线的作法得出即可．试题解析：如图所示：CD，AE即为所求．考点：作图—复杂作图．18、试题分析：(1)、本题都是作线段相等，则根据SSS来判定三角形全等；(2)、根据垂直得出∠OMP=∠ONP=90°，然后结合OP=OP，OM=ON得出直角三角形全等；(3)、根据三角形全等的性质得出角平分线.试题解析：(1)、SSS(2)、小聪的作法正确理由：∵PM⊥OM , PN⊥ON ∴∠OMP=∠ONP=90°在Rt△OMP和Rt△ONP中∵OP="OP" ,OM=ON∴Rt△OMP≌Rt△ONP（HL）∴∠MOP=∠NOP ∴OP平分∠AOB(3)、如图所示.步骤：①利用刻度尺在OA、OB上分别截取OG=OH. ②连结GH，利用刻度尺找出GH的中点Q.③作射线OQ.则OQ为∠AOB的平分线.考点：角平分线的做法.19、试题分析：(1)、利用轴对称最短路线求法得出P点关于OA，OB的对称点，进而得出行走路线；(2)、利用等边三角形的判定方法以及其性质得出此人行走的最短路线长为P′P″进而得出答案．试题解析：(1)、如图所示：此人行走的最短路线为：PC→CD→DP；(2)、连接OP′，OP″，由题意可得：OP′=OP″，∠P′OP″=60°，则△P′OP″是等边三角形，∵OP=30米，∴PC+CD+DP=P′P″=30（m），考点：(1)、作图—应用与设计作图；(2)、轴对称-最短路线问题．20、试题分析：(1)、分别作AB和AC的中垂线，他们的交点就是圆心；(1)、连接AO、BO，根据∠BAC的度数以及等腰三角形的性质得出△ABO为等边三角形，然后求出半径. 试题解析：(1)、如图所示：⊙O即为所求的△ABC的外接圆；(2)、连接AO，BO，∵AB=AC=8cm，∠BAC=120°，∴∠BAO=∠CAO=60°，∵AO=BO，∴△ABO是等边三角形，∴AO=AB=8cm，即它的外接圆半径为8cm．考点：(1)、三角形外接圆的作法；(2)、等边三角形的判定与性质21、试题分析：（1）根据尺规作图的步骤和方法做出图即可；（2）先作辅助线，利用垂径定理求出半径，再根据勾股定理计算．试题解析：（1）如图所示；（2）如图，OE⊥AB交AB于点D，则DE=4cm，AB=16cm，AD=8cm，设半径为Rcm，则OD=OE﹣DE=R﹣4，由勾股定理得，OA2=AD2+OD2，即R2=82+（R﹣4）2，解得R=10．故这个圆形截面的半径是10cm．【考点】作图—应用与设计作图；垂径定理的应用．22、试题分析：首先作出BC的垂直平分线，可确定BC的中点记作D，再根据三角形的中线平分三角形的面积画出直线AD即可．试题解析：如图所示：，直线AD即为所求．考点：作图—复杂作图．23、试题分析：（1）在内圆（或外圆）任意作出两条弦，分别作出者两条弦的垂直平分线，它们的交点就是疫点（即圆心O）；（2）利用垂径定理求出AB、CD的长度，问题解决．试题解析：（1）作图如下：（2）如图：连接OA、OC，过点O作OE⊥AB于点E，∴CE=CD=2km，AE=AB，在Rt△OCE中，OE==km，在Rt△OAE中，AE==km，∴AB=2AE=km，因此AC+BD=AB﹣CD=﹣4（km）．答：这条公路在免疫区内有（﹣4）千米．考点：作图—应用与设计作图．24、试题分析：（1）延长BO到B′，使OB′=2OB，则B′就是B的对应点，同样可以作出C的对称点，则对应的三角形即可得到；（2）根据（1）的作图即可得到B′、C′的坐标．试题解析：（1）△OB′C′是所求的三角形；（2）B′的坐标是（﹣6，2），C′的坐标是（﹣4，﹣2）．考点：作图-位似变换．25、试题分析：（1）连结PO并延长交BC于E，过点A、E作弦AD即可；（2）由于直线l与⊙O相切于点P，根据切线的性质得OP⊥l，而l∥BC，则PE⊥BC，根据垂径定理得BE=CE，所以弦AE将△ABC分成面积相等的两部分．试题解析：（1）如图所示：（2）∵直线l与⊙O相切与点P，∴OP⊥l，∵l∥BC，∴PE⊥BC，∴BE=CE，∴弦AE将△ABC分成面积相等的两部分．【考点】作图—复杂作图；三角形的外接圆与外心．26、试题分析：作∠AOB的平分线与线段CD的垂直平分线，两线相交于点P，点P即为所求．试题解析：点P即为所求．考点：作图——应用与设计作图．27、试题分析：利用△ABD是以AB为底边的等腰三角形，则点D在AB的垂直平分线上，于是作AB的垂直平分线交AC于D，则△ABD满足条件．试题解析：如图，△ABD为所作．考点：作图﹣复杂作图．28、试题分析：（1）作出BD、BC的垂直平分线，两线的交点就是⊙O的圆心O的位置，然后以O为圆心AO长为半径画圆即可；（2）以B为圆心，BC长为半径化弧，交⊙O于点D，再连接BD，CD即可．试题解析：（1）如图所示：⊙O即为所求；（2）如图所示：点D即为所求．考点：1、作图—复杂作图；2、圆周角定理；3、三角形的外接圆与外心29、试题分析：（1）由正六边形ABCDEF的中心角为60°，可得△OAB是等边三角形，继而可得正六边形的边长等于半径，则可画出⊙O的内接正六边形ABCDEF；（2）由（1）可求得∠AOC=120°，继而求得（1）中的长．试题解析：（1）首先连接OA，然后以A为圆心，OA长为半径画弧，交⊙O于B，F，再分别以B，F为圆心，OA长为半径画弧，交⊙O于点E，C，在以C为圆心，OA长为半径画弧，交⊙O于点D，则正六边形ABCDEF即为所求；（2）∵正六边形ABCDEF是⊙O的内接正六边形∴∠AOC=120°，∵⊙O的半径为3，∴的长为：=2π．【考点】正多边形和圆；弧长的计算；作图—复杂作图．30、试题分析：(1)、直接利用作一角等于已知角的作法结合线段垂直平分线的作法得出符合题意的图形；(2)、直接利用平行线的性质以及结合线段垂直平分线的性质得出答案．试题解析：(1)、如图所示：点E即为所求；(2)、∵DE∥AB，∴∠ABD=∠BDE，又∵EB=ED，∴∠EBD=∠EDB，∴∠ABD=∠EBD，即BD平分∠ABE．考点：(1)、作图—复杂作图；(2)、平行线的性质；(3)、线段垂直平分线的性质．31、试题分析：如图，①作∠EAF=∠BOA．②在⊙A上截取，则五边形EFGHL即为所求．试题解析：如图，①作∠EAF=∠BOA．②在⊙A上截取．五边形EFGHL即为所求．考点：1、作图—复杂作图；2、正多边形和圆32、试题分析：（1）①以B为圆心，任意长为半径画弧，交AB、BC于F、N，再以F、N为圆心，大于FN长为半径画弧，两弧交于点M，过B、M画射线，交AC于D，线段BD就是∠B的平分线；②分别以A、B为圆心，大于AB长为半径画弧，两弧交于X、Y，过X、Y画直线与AB交于点E，点E就是AB的中点；（2）首先根据角平分线的性质可得∠ABD的度数，进而得到∠ABD=∠A，根据等角对等边可得AD=BD，再加上条件AE=BE，ED=ED，即可利用SSS证明△ADE≌△BDE．试题解析：（1）作出∠B的平分线BD；作出线段AB垂直平分线交AB于点E，点E是线段AB的中点．（2）证明：∵∠ABD=×60°=30°，∠A=30°，∴∠ABD=∠A，∴AD=BD，在△ADE和△BDE中∴△ADE≌△BDE（SSS）．考点：作图—复杂作图；全等三角形的判定．33、试题分析：分别作∠B的平分线BE和线段AB的垂直平分线MN，利用角平分线的性质以及线段垂直平分线的性质得出即可．试题解析：如图，点P即为所求点．考点：作图——基本作图；角平分线的性质．34、试题分析：(1)、分别作AB和AC的中垂线，他们的交点就是圆心；(1)、连接AO、BO，根据∠BAC的度数以及等腰三角形的性质得出△ABO为等边三角形，然后求出半径. 试题解析：(1)、如图所示：⊙O即为所求的△ABC的外接圆；(2)、连接AO，BO，∵AB=AC=8cm，∠BAC=120°，∴∠BAO=∠CAO=60°，∵AO=BO，∴△ABO是等边三角形，∴AO=AB=8cm，即它的外接圆半径为8cm．考点：(1)、三角形外接圆的作法；(2)、等边三角形的判定与性质35、试题分析：(1)、利用尺规作出∠ABC的平分线BD即可；(2)、首先利用勾股定理求出BC，再求出A1C，根据△A1DC的面积=•A1C•A1D计算即可．试题解析：(1)、∠ABC的平分线BD，交AC于点D，如图所示，(2)、在RT△ABC中，∵∠A=90°，AC=BC=1，∴BC=，∵AB=A1B=AC=1，∴A1C=-1，∵∠C=45°，∠DA1C=90°，∴∠C=∠A1DC=45°∴△A1DC 是等腰直角三角形，∴S=．考点：(1)、翻折变换（折叠问题）；(2)、作图—基本作图．36、试题分析：根据角平分线的性质定理和线段垂直平分线的性质定理，先作∠BAC的平分线AE，再作AC的垂直平分线m交AE于点D，则点D满足条件．试题解析：如图，先作∠BAC的平分线AE，再作AC的垂直平分线m交AE于点D，点D为所作．考点：作图—复杂作图．37、试题分析：以点A为圆心以AB长为半径作弧，以C为圆心以BC长为半径作弧，两弧相交于点E．试题解析：以点A为圆心以AB长为半径作弧，以C为圆心以BC长为半径作弧，如图所示：两弧相交于点E．则点E即为所求.考点：1.翻折变换（折叠问题）；2.矩形的性质．38、试题分析：（1）先找到圆心，作线段AB的垂直平分线交AB于O点，然后以O为圆心，OA为半径画圆即可；（2）先利用等腰直角三角形的性质求出AB的长，那么OB=OA=AB，又∠BOC=90°，将它们代入弧长公式计算即可．试题解析：（1）如图，作线段AB的垂直平分线交AB于O点，然后以O为圆心，OA为半径画圆，⊙O即为所作；（2）∵在等腰直角△ABC中，∠ACB=90°，AC=1，∴AB=AC=，∵线段AB的垂直平分线交AB于O点，∴∠BOC=90°，OB=OA=AB=，∴劣弧BC的长=π．考点：1.弧长的计算；2.作图—复杂作图．39、试题分析：（1）根据角平分线的基本作图画图即可；（2）根据角平分线的性质的到边之间的关系，然后根据三角形的面积公式计算即可.试题解析：（1）如图所示，AD为所求的角平分线；（2）∵∠C=90°，∠B=30°，∴∠CAB =60°，∵AD平分∠CAB，∴∠CAD ="∠DAB" =30°，∵∠ACD=90°，∴AD=2CD，∵∠B=30°，∴∠B=∠DAB，∴AD= BD，∴BD=2CD，∴BC=3CD，∵，，∴．考点：角平分线40、试题分析：作∠AOB的角平分线和线段MN的中垂线，两条直线的交点就是点P的位置.试题解析：如图所示：点P就是所求的点.考点：(1)、角平分线的作法；(2)、线段的中垂线的作法41、试题分析：（1）利用基本作图作BO⊥AC即可；（2）先利用平行线的性质得∠EAC=∠BCA，再根据角平分线的定义和等量代换得到∠BCA=∠BAC，则BA=BC，然后根据等腰三角形的判定方法由BD⊥AO，AO平分∠BAD得到AB=AD，所以AB=AD=BC．试题解析：（1）如图，BO为所作；（2）AB=AD=BC．证明如下：∵AE∥BF，∴∠EAC=∠BCA，∵AC平分∠BAE，∴∠EAC=∠BAC，∴∠BCA=∠BAC，∴BA=BC，∵BD⊥AO，AO平分∠BAD，∴AB=AD，∴AB=AD=BC．考点：作图—基本作图；作图题．42、试题分析：（1）连结CE，由DE=DC得到∠DEC=∠DCE，由AD∥BC得∠DEC=∠BCE，则∠DCE=∠BCE，即CE平分∠BCD；（2）连结AC、BD，它们相交于点O，延长EO交BC于F，则AF为所作．试题解析：（1）如图1，由DE=DC得到∠DEC=∠DCE，由AD∥BC得∠DEC=∠BCE，则∠DCE=∠BCE，即CE平分∠BCD.CE为所求作；（2）如图2，连结AC、BD，它们相交于点O，延长EO交BC于F，则AF为所作.因为三角形BOF和三角形DOE全等，导出BF=DE=AB=CD,从而得出∠BAF=∠BFA=∠FAD，则AF是所求作的角平分线.考点：1.基本作图；2.三角形全等的判定与性质；3.平行四边形的性质.43、试题分析：根据点P到∠AOB两边距离相等，到点C、D的距离也相等，点P既在∠AOB的角平分线上，又在CD垂直平分线上，即∠AOB的角平分线和CD垂直平分线的交点处即为点P．解：如图所示：作CD的垂直平分线，∠AOB的角平分线的交点P即为所求，此时货站P到两条公路OA、OB的距离相等．P和P1都是所求的点．点评：此题主要考查了线段的垂直平分线和角平分线的作法．这些基本作图要熟练掌握，注意保留作图痕迹．44、试题分析：（1）直接利用线段垂直平分线的性质作出AB的垂直平分线，交AC于点D，进而得出△ABD；（2）利用锐角三角形关系得出DE的长，进而利用三角形面积求法得出答案．试题解析：（1）如图所示：△ABD即为所求；（2）∵MN垂直平分AB，AB=2m，∠CAB=30°，∴AE=1m，则tan30°=，解得：DE=．故裁出的△ABD的面积为：×2×=（m2）．考点：作图—复杂作图．45、试题分析：（1）先作AC的垂直平分线，然后作⊙O；（2）①通过证明OB=OA来判断点在⊙O上；②设⊙O的半径为r，在Rt△AOD中利用勾股定理得到r2=42+（r-2）2，然后解方程求出r 即可．试题解析：（1）如图所示；。

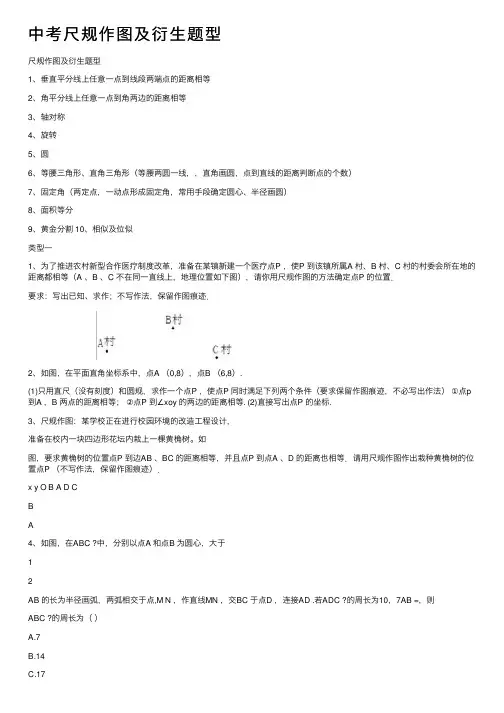

中考尺规作图及衍⽣题型尺规作图及衍⽣题型1、垂直平分线上任意⼀点到线段两端点的距离相等2、⾓平分线上任意⼀点到⾓两边的距离相等3、轴对称4、旋转5、圆6、等腰三⾓形、直⾓三⾓形（等腰两圆⼀线，，直⾓画圆，点到直线的距离判断点的个数）7、固定⾓（两定点，⼀动点形成固定⾓，常⽤⼿段确定圆⼼、半径画圆）8、⾯积等分9、黄⾦分割 10、相似及位似类型⼀1、为了推进农村新型合作医疗制度改⾰，准备在某镇新建⼀个医疗点P ，使P 到该镇所属A 村、B 村、C 村的村委会所在地的距离都相等（A 、B 、C 不在同⼀直线上，地理位置如下图），请你⽤尺规作图的⽅法确定点P 的位置．要求：写出已知、求作；不写作法，保留作图痕迹．2、如图，在平⾯直⾓坐标系中，点A （0,8），点B （6,8）.(1)只⽤直尺（没有刻度）和圆规，求作⼀个点P ，使点P 同时满⾜下列两个条件（要求保留作图痕迹，不必写出作法）①点p 到A ，B 两点的距离相等；②点P 到∠xoy 的两边的距离相等. (2)直接写出点P 的坐标.3、尺规作图：某学校正在进⾏校园环境的改造⼯程设计，准备在校内⼀块四边形花坛内栽上⼀棵黄桷树。

如图，要求黄桷树的位置点P 到边AB 、BC 的距离相等，并且点P 到点A 、D 的距离也相等．请⽤尺规作图作出栽种黄桷树的位置点P （不写作法，保留作图痕迹）．x y O B A D CBA4、如图，在ABC ?中，分别以点A 和点B 为圆⼼，⼤于12AB 的长为半径画弧，两弧相交于点,M N ，作直线MN ，交BC 于点D ，连接AD .若ADC ?的周长为10，7AB =，则ABC ?的周长为（）A.7B.14C.17D.20A类型⼆1、如图所⽰，AB//CD,∠ACD=072．⑴⽤直尺和圆规作∠C 的平分线CE ,交AB 于E ,并在CD 上取⼀点F ，使AC =AF ，再连接AF ,交CE 于K ；（要求保留作图痕迹，不必写出作法）⑵依据现有条件，直接写出图中所有相似的三⾓形﹒（图中不再增加字母和线段，不要求证明）2、（1）如图1，已知∠AOB ，OA ＝OB ，点E 在OB 边上，四边形AEBF 是平⾏四边形，请你只⽤．．⽆刻度的直尺．．．．．．在图中画出∠AOB 的平分线．（保留作图痕迹，不要求写作法）（2）如图2，在10×10的正⽅形⽹格中，点A （0，0）、B （5，0）、C （3，6）、D （－1，3），①依次连结A 、B 、C 、D 四点得到四边形ABCD ，四边形ABCD 的形状是▲ . ②在x 轴上找⼀点P ，使得△PCD 的周长最短（直接画出图形，不要求写作法）；此时，点P 的坐标为▲，最短周长为A F O EB ABC D3、已知：如图1，⼀次函数y＝mx＋5m的图像与x轴、y轴分别交于点A、B，与函数y＝－23x的图像交于点C，点C的横坐标为－3．(1) 求点B的坐标；(2) 若点Q为直线OC上⼀点，且S△QAC＝3S△AOC，求点Q的坐标；(3) 如图2，点D为线段OA上⼀点，∠ACD＝∠AOC．点P为x轴负半轴上⼀点，且点P到直线CD和直线CO的距离相等．①在图2中，只利⽤圆规．．．．．作图找到点P的位置；(保留作图痕迹，不得在图2中作⽆关元素．)②求点P的坐标．类型三A、B两所学校在⼀条东西⾛向公路的同旁，以公路所在直线为x轴建⽴如图所⽰的平⾯直⾓坐标系，且点A的坐标是（2，2），点B的坐标是（7，3）．（1）⼀辆汽车由西向东⾏驶，在⾏驶过程中是否存在⼀点C，使C点到A、B两校的距离相等，如果有？请⽤尺规作图找出该点，保留作图痕迹，不求该点坐标．（2）若在公路边建⼀游乐场P，使游乐场到两校距离之和最⼩，通过作图在图中找出建游乐场P的位置，并求出它的坐标．COA xyB（图1）COA D xyB（图2）COA D xyB（备⽤图）类型四1、我们学习过：在平⾯内，将⼀个图形绕⼀个定点沿着某⼀个⽅向转动⼀个⾓度，这样的图形运动叫做旋转，这个定点叫旋转中⼼．（1）如图①，△ABC≌△DEF，△DEF能否由△ABC通过⼀次旋转得到？若能，请⽤直尺和圆规画出旋转中⼼，若不能，试简要说明理由．图①（2）如图②，△ABC≌△MNK，△MNK能否由△ABC通过⼀次旋转得到？若能，请⽤直尺和圆规画出旋转中⼼，若不能，试简要说明理由．（保留必要的作图痕迹）图①图②4,点D的坐标是（5,0）∠BDO=15o,将△BDE旋转2、如图，在△BDE中，∠BDE=90o,BD=2到△ABC的位置，点C在BD上，则旋转中⼼的坐标是____________类型五1、如图，要在⼀块形状为直⾓三⾓形(∠C为直⾓)的铁⽪上裁出⼀个半圆形的铁⽪，需先在这块铁⽪上画出⼀个半圆，使它的圆⼼在线段AC上，且与AB、BC都相切．（1）请你⽤直尺圆规画出来(要求⽤直尺和圆规作⽤，保留作图痕迹，不要求写作法)．（2）若AC=BC=4，求半圆的半径.2、如图，在单位长度为1的正⽅形⽹格中，⼀段圆弧经过⽹格的交点A 、B 、C 。

热点03尺规作图问题尺规作图问题是四川成都中考数学的必考考点，常见以填空题的形式，主要是考查角平分线、垂直平分线性质等问题，一般出现在中考的第13题，以简单题为主，思路相对比较固定，但除了常规考法以外，日常练习中多注意新颖题目的考向。

【题型1角平分线问题】【答案】42【分析】利用基本作图得到BE 行线的性质证明F EBF∠=∠【详解】解：由作法得BE=【答案】25【分析】如图，先利用勾股定理计算出则AG ＝AO ＝25，从而求解．【详解】解：如图，∵▱AOBC 的顶点∴AC ∥OB ，OA ＝()()222040--+-由作法得OG 平分∠AOB ，∴∠AOG ＝∠BOG ，而AC ∥OB ，∴∠AGO ＝∠BOG ，∴∠AOG ＝∠AGO ，∴AG ＝AO ＝25故答案为：25．【点睛】本题考查了作图−基本作图，解题的关键是熟练掌握基本作图（作一条线段等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）行四边形的性质．【题型2中垂线问题】A．平行四边形【答案】C【分析】先根据作图∠=∠得到CFD AED⊥即可证明平行四边形结合EF AC【详解】解：由作图=，EF∴AD CD【答案】5【分析】根据题目作图方法可得理求出BM 的值．【详解】解：由题得PQ 为∴=90MNB ∠︒，12BN BC =【答案】106︒/106度【分析】由作图可知，MN 是AC DE BD =，32EDA A ∠=∠=︒，根据BFC DBE CDB ∠=∠+∠，计算求解即可．【详解】解：由作图可知，MN ∵CD AB ⊥，∴90CDA ∠=︒，【答案】50︒/50度【分析】根据作图可知DA DB =，∠根据CAD CAB DAB ∠=∠-∠即可求解．【详解】解：∵在Rt ABC 中，C ∠=∴70CAB ∠=︒，由作图可知MN 是AB 的垂直平分线，DA DB ∴=，（建议用时：30分钟）A ．22+B ．22+【答案】B 【分析】由题目作图知，AD 是【详解】解：过点D 作DH AB ⊥则2CD DH ==，∵ABC 为等腰直角三角形，∴45B ∠=︒，∴DHB △为等腰直角三角形，∴222BD HD ==，A．1B．2【答案】B⊥于M，【分析】如图所示，过点H作HM BC得到31==+，从而求出HM，CM CH BC∠，由作图方法可知，BH平分ABC∠=∠，∴ABH CBH∵四边形ABCD是平行四边形，∴31，，==+∥BC AD AB CD【答案】5则BAD E∠=∠，∠由作图知，AD平分BAC ∴∠=∠，CAD BAD∴∠=∠，CAD E∴==，10AC CE【答案】2【分析】本题主要考查了角平分线的性质，掌握角平分线的尺规作图是解题的关键．∠，如图：过点根据作图过程可知：AF平分BAC【详解】解：根据作图过程可知：AF平分∵90B Ð=°，∴FB AB ⊥，∵FG AC ^，∴2FG FB ==．∴点F 到AC 的距离为2．【答案】24【分析】本题考查了作图-基本作图，是菱形．连接BF 交AE 于点O ，证明四边形证明四边形ABEF 是菱形，进而可得四边形【详解】解：如图，连接BF 交∵AD BC EF AB ,∥∥，∴四边形ABEF 是平行四边形，根据作图过程可知：AE 平分∠【答案】22【分析】由题意可知，DE为线段即可得43∠=∠=︒，BACB BAE∠1∠=∠可得答案．EAF EAC【答案】8【分析】根据题意求出8AD DC +=【详解】解：ABCD 的周长为16，8AD DC ∴+=，由作图可知MN 垂直平分线段AC ，【答案】60︒/60度【分析】根据作图EF 是线段利用直角三角形的两个锐角互余计算即可．【详解】∵EF 是线段DB ∴DE BE =，∴EDB EBD ∠=∠，∵DE 平分ADB ∠，∴ADE BDE =∠∠，∴ADE BDE ABD =∠=∠∠；∵矩形ABCD ，∴90A ∠=︒，∴90ADE BDE ABD +∠+∠=︒∠，∴30ADE BDE ABD =∠=∠=︒∠，∴303060ADE BDE ∠+∠=︒+︒=︒ADB=∠，故答案为：60︒．【点睛】本题考查了矩形的性质，直角三角形的性质，线段垂直平分线和角的平分线的尺规作图，熟练掌握基本作图，直角三角形的两个锐角互余，矩形的性质是解题的关键．。

中考数学总复习《尺规作图》专项测试卷带答案学校:___________班级：___________姓名：___________考号：___________A层·基础过关1.(2024·深圳中考)在如图的三个图形中,根据尺规作图的痕迹,能判断射线AD平分∠BAC的是( )A.①②B.①③C.②③D.只有①2.(2024·呼伦贝尔、兴安盟中考)如图,在△ABC中,∠C=90°,∠B=30°,以点A为圆心,适当长为半径画弧分别交AB,AC于点M和点N,再分别以点M,N为圆心,大于1MN的长为半径画弧,两弧交于点P,连接AP并延长交BC于点D.若△ACD的面2积为8,则△ABD的面积是( )A.8B.16C.12D.243.(2024·广西中考)如图,在△ABC中,∠A=45°,AC>BC.(1)尺规作图:作线段AB的垂直平分线l,分别交AB,AC于点D,E;(要求:保留作图痕迹,不写作法,标明字母)(2)在(1)所作的图中,连接BE,若AB=8,求BE的长.4.(2024·浙江中考)尺规作图问题:如图1,点E是▱ABCD边AD上一点(不包含A,D),连接CE.用尺规作AF∥CE,F是边BC上一点.小明:如图2以C为圆心,AE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小丽:以点A为圆心,CE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小明:小丽,你的作法有问题.小丽:哦…我明白了!(1)证明:AF∥CE;(2)指出小丽作法中存在的问题.B层·能力提升AC的5.(2024·济南莱芜区模拟)如图,在矩形ABCD中,分别以点A,C为圆心,大于12长为半径画弧,两弧相交于M,N两点;作直线MN,分别交AD,BC于点E,F,连接AF 和CE.已知DE=3,AB=4,则以下四个结论中正确的是( )AC·EF;②AE=5;①S四边形AFCE=12③∠F AC=∠ACF=30°;④EF=2√5.A.①②③B.①②④C.②③④D.①②6.(2024·武汉中考)如图是由小正方形组成的3×4网格,每个小正方形的顶点叫格点.△ABC三个顶点都是格点.仅用无刻度的直尺在给定网格中完成四个画图任务,每个任务的画线不得超过三条.(1)在图(1)中,画射线AD交BC于点D,使AD平分△ABC的面积;(2)在(1)的基础上,在射线AD上画点E,使∠ECB=∠ACB;(3)在图(2)中,先画点F,使点A绕点F顺时针旋转90°到点C,再画射线AF交BC 于点G;(4)在(3)的基础上,将线段AB绕点G旋转180°,画对应线段MN(点A与点M对应,点B与点N对应).7.(2024·绥化中考)已知:△ABC.(1)尺规作图:画出△ABC的重心G.(保留作图痕迹,不要求写作法和证明)(2)在(1)的条件下,连接AG,BG.已知△ABG的面积等于5 cm2,则△ABC的面积是_________cm2.C层·素养挑战8.(2024·淄博淄川区二模)如图,在四边形ABCD中,AB=AD,AB⊥AD,顶点(k>0,x>0)的图象经过C(4,n),D两A(0,2),B(1,0)分别在y轴、x轴上反比例函数y=kx点.(1)求反比例函数的解析式;(2)请用无刻度的直尺和圆规作出线段BC的垂直平分线;(要求:不写作法,保留作图痕迹)(3)线段BC与(2)中所作的垂直平分线分别与BC,AD交于点M,N两点.求点M的坐标.参考答案A层·基础过关1.(2024·深圳中考)在如图的三个图形中,根据尺规作图的痕迹,能判断射线AD平分∠BAC的是(B)A.①②B.①③C.②③D.只有①2.(2024·呼伦贝尔、兴安盟中考)如图,在△ABC中,∠C=90°,∠B=30°,以点A为圆心,适当长为半径画弧分别交AB,AC于点M和点N,再分别以点M,N为圆心,大于1MN的长为半径画弧,两弧交于点P,连接AP并延长交BC于点D.若△ACD的面2积为8,则△ABD的面积是(B)A.8B.16C.12D.243.(2024·广西中考)如图,在△ABC中,∠A=45°,AC>BC.(1)尺规作图:作线段AB的垂直平分线l,分别交AB,AC于点D,E;(要求:保留作图痕迹,不写作法,标明字母)【解析】(1)图形如图所示:(2)在(1)所作的图中,连接BE,若AB=8,求BE的长.【解析】(2)∵DE垂直平分线段AB,∴EB=EA∴∠EBA=∠A=45°,∴∠BEA=90°AB=4∵BD=DA,∴DE=DB=DA=12∴BE=√2BD=4√2.4.(2024·浙江中考)尺规作图问题:如图1,点E是▱ABCD边AD上一点(不包含A,D),连接CE.用尺规作AF∥CE,F是边BC上一点.小明:如图2以C为圆心,AE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小丽:以点A为圆心,CE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小明:小丽,你的作法有问题.小丽:哦…我明白了!(1)证明:AF∥CE;【解析】(1)根据小明的作法知,CF=AE∵四边形ABCD是平行四边形∴AD∥BC,又∵CF=AE∴四边形AFCE是平行四边形∴AF∥CE;(2)指出小丽作法中存在的问题.【解析】(2)以A为圆心,EC为半径画弧,交BC于点F,此时可能会有两个交点,只有其中之一符合题意.故小丽的作法有问题.B层·能力提升AC的5.(2024·济南莱芜区模拟)如图,在矩形ABCD中,分别以点A,C为圆心,大于12长为半径画弧,两弧相交于M,N两点;作直线MN,分别交AD,BC于点E,F,连接AF 和CE.已知DE=3,AB=4,则以下四个结论中正确的是(B)AC·EF;②AE=5;①S四边形AFCE=12③∠F AC=∠ACF=30°;④EF=2√5.A.①②③B.①②④C.②③④D.①②6.(2024·武汉中考)如图是由小正方形组成的3×4网格,每个小正方形的顶点叫格点.△ABC三个顶点都是格点.仅用无刻度的直尺在给定网格中完成四个画图任务,每个任务的画线不得超过三条.(1)在图(1)中,画射线AD交BC于点D,使AD平分△ABC的面积;(2)在(1)的基础上,在射线AD上画点E,使∠ECB=∠ACB;(3)在图(2)中,先画点F,使点A绕点F顺时针旋转90°到点C,再画射线AF交BC 于点G;(4)在(3)的基础上,将线段AB绕点G旋转180°,画对应线段MN(点A与点M对应,点B与点N对应).【解析】(1)如图(1)中,线段AD即为所求;(2)如图(1)中,点E即为所求;(3)如图(2)中,点C,射线AF,点G即为所求;(4)如图(2)中,线段MN即为所求.7.(2024·绥化中考)已知:△ABC.(1)尺规作图:画出△ABC的重心G.(保留作图痕迹,不要求写作法和证明)【解析】(1)分别作出AB边和BC边的垂直平分线,与AB和BC边分别交于点N 和点M连接AM和CN如图所示,点G即为所求作的点.(2)在(1)的条件下,连接AG,BG.已知△ABG的面积等于5 cm2,则△ABC的面积是_________cm2.答案:15【解析】(2)∵点G是△ABC的重心∴AG=2MG∵△ABG的面积等于5 cm2∴△BMG的面积等于2.5 cm2∴△ABM的面积等于7.5 cm2.又∵AM是△ABC的中线∴△ABC的面积等于15 cm2.C层·素养挑战8.(2024·淄博淄川区二模)如图,在四边形ABCD中,AB=AD,AB⊥AD,顶点A(0,2),B(1,0)分别在y轴、x轴上反比例函数y=k(k>0,x>0)的图象经过C(4,n),D两x点.(1)求反比例函数的解析式;【解析】(1)过点D作DT⊥OA于点T.∵A(0,2),B(1,0)∴OA=2,OB=1∵AB⊥AD,DT⊥OT∴∠DTA=∠DAB=∠AOB=90°∵∠DAT+∠OAB=90°,∠OAB+∠ABO=90°,∴∠DAT=∠ABO ∵AD=AB∴△DTA≌△AOB(AAS)∴AT=OB=1,DT=AO=2∴OT=OA+AT=3∴D(2,3)∵反比例函数y=kx (k>0,x>0)的图象经过D点,∴3=k2,∴k=6∴反比例函数解析式为y=6x;(2)请用无刻度的直尺和圆规作出线段BC的垂直平分线;(要求:不写作法,保留作图痕迹)【解析】(2)如图,直线MN即为所求;(3)线段BC与(2)中所作的垂直平分线分别与BC,AD交于点M,N两点.求点M的坐标.【解析】(3)∵C(4,n)在y=6x的图象上∴n=32∴C(4,32)∵BM=CM,B(1,0)∴M(4+12,32+02)即M(52,34).第11页共11页。

专题12尺规作图题型总结题型解读｜模型构建｜通关试练本专题主要对初中阶段的一般考查学生对基本作图的掌握情况和实践操作能力,并且在作图的基础上进一步推理计算(或证明)。

尺规作图是指用没有刻度的直尺和圆规作图。

尺规作图是中考必考知识点之一，复习该版块时要动手多画图，熟能生巧！本专题主要总结了五个常考的基本作图题型，（1）作相等角；（2）作角平分线；（3）作线段垂直平分线；（4）作垂直（过一点作垂线或圆切线）；（5）用无刻度的直尺作图。

模型01作相等角①以∠α的顶点O为圆心，以任意长为半径作弧，交∠α的两边于点P，Q；②作射线O'A'；③以O'为圆心，OP长为半径作弧，交O'A'于点M；④以点M为圆心，PQ长为半径作弧，交③中所作的弧于点N；⑤过点N作射线O'B'，∠A'O'B'即为所求作的角.原理：三边分别相等的两个三角形全等；全等三角形对应角相等延伸：作平行线模型02作角平分线①以O为圆心，任意长为半径作弧，分别交OA，OB于点M，N；②分别以点M，N为圆心，以大于MN的长为半径作弧，两弧相交于点P；③过点O作射线OP，OP即为∠AOB的平分线.原理：三边分别相等的两个三角形全等；全等三角形对应角相等延伸：2到两边的距离相等的点②作三角形的内切圆模型03作线段垂直平分线①分别以点A，B为圆心，大于AB长为半径，在AB两侧作弧，分别交于点M和点N；②过点M，N作直线MN，直线MN即为线段AB的垂直平分线.原理：到线段两端距离相等的点在这条线段的垂直平分线上延伸：①到两点的距离相等的点②作三角形的外接圆3找对称轴（旋转中心）4找圆的圆心模型04作垂直（过一点作垂线或圆切线）（点P在直线上）①以点P为圆心，任意长为半径向点P两侧作弧，分别交直线l于A，B两点；②分别以点A，B为圆心，以大于AB的长为半径作弧，两弧交于点M；③过点M，P作直线MP，则直线MP即为所求垂线.原理：等腰三角形的“三线合一”，两点确定一条直线延伸：确定点到直线的距离（内切圆半径）（点P在直线外）①以点P为圆心，大于P到直线l的距离为半径作弧，分别交直线l于A，B两点；②分别以A，B为圆心，以大于AB的长为半径作弧交于点N；③过点P，N作直线PN，则直线PN即为所求垂线.原理：到线段两端距离相等的点在这条线段的垂直平分线上模型05仅用无刻度直尺作图无刻度直尺作图通常会与等腰三角形的判定，三角形中位线定理，矩形的性质和勾股定理等几何知识点结合，熟练掌握相关性质是解题关键.模型01作相等角考｜向｜预｜测做相等角该题型近年主要以解答题形式出现，一般为解答题型的其中一问，难度系数较小，在各类考试中基本为送分题型。

BPAaOQPNM 尺规做图之阳早格格创做【知识归纳】1、尺规做图的定义：尺规做图是指用不刻度的曲尺战圆规做图.最基原,最时常使用的尺规做图,常常称基原做图.一些搀纯的尺规做图皆是由基原做图组成的.2、五种基原做图：1、做一条线段等于已知线段；2、做一个角等于已知角；3、做已知线段的笔曲仄分线；4、做已知角的角仄分线；5、过一面做已知曲线的垂线； （1）题目一：做一条线段等于已知线段. 已知：如图，线段a .供做：线段AB ，使AB = a . 做法：（1） 做射线AP ；（2） 正在射线AP 上截与AB=a .则线段AB 便是所供做的图形. （2）题目二：做已知线段的中面. 已知：如图，线段MN.供做：面O ，使MO=NO （即O 是MN 的中面）. 做法：ONMBPANM BOA③②①A'A'N'O'B'M'O'A'N'M'M'O'（1）分别以M 、N 为圆心，大于的相共线段为半径绘弧， 二弧相接于P ，Q ；（2）对接PQ 接MN 于O ．则面O 便是所供做的ＭＮ的中面. （3）题目三：做已知角的角仄分线. 已知：如图，∠AOB ，供做：射线OP, 使∠AOP ＝∠BOP （即OP 仄分∠AOB ）.做法：（1）以O 为圆心，任性少度为半径绘弧，分别接OA ，OB 于M ，N ；（2）分别以M 、Ｎ为圆心，大于 的线段少为半径绘弧，二弧接∠AOB 内于Ｐ；（3） 做射线OP.则射线OP 便是∠AOB 的角仄分线. （4）题目四：做一个角等于已知角. 已知：如图，∠AOB. 供做：∠A ´O ´B ´，使∠A ´O ´B ´=∠AOB 做法： （1）做射线O ´A ´；（2）以O 为圆心，任性少度为半径绘弧，接OA 于M ，接OB 于N ；（3）以O ´为圆心，以OM 的少为半径绘弧，接O ´A ´于M ´；PB（4）以M ´为圆心，以MN 的少为半径绘弧，接前弧于N ´； （5）对接O ´N ´并延少到B ´. 则∠A ´O ´B ´便是所供做的角.（5）题目五：通过曲线上一面干已知曲线的垂线. 已知：如图，P 是曲线AB 上一面. 供做：曲线CD ，是CD 通过面P 做法：（1）以P 为圆，任性少为半径绘弧，接AB 于M 、N ；（2）分别以M 、N 为圆心，大于MN 21的少为半径绘弧，二弧接于面Q ；（3）过D 、Q 做曲线CD. 则曲线CD 是供做的曲线.（6）题目六：通过曲线中一面做已知曲线的垂线 已知：如图，曲线AB 及中一面P. 供做：曲线CD ，使CD 通过面P ，且CD ⊥AB.做法：（1）以P 为圆心，任性少为半径绘弧，接AB 于M 、N ；（2）分别以M 、N 圆心，大于MN 21少度的一半为半径绘弧，二弧接于面Q ；（3）过P 、Q 做曲线CD. 则曲线CD 便是所供做的曲线.ca b mn （7）题目七：已知三边做三角形. 已知：如图，线段a ，b ，c.供做：△ABC ，使AB = c ，AC = b ，BC = a. 做法：（1） 做线段AB = c ；（2） 以A 为圆心，以b 以B 为圆心，以a前弧相接于C ；（3） 对接AC ，BC.则△ABC 便是所供做的三角形.（8）题目八：已知二边及夹角做三角形. 已知：如图，线段m ，n, ∠α. 供做：△ABC ，使∠A=∠α，AB=m ，AC=n. 做法：（1） 做∠A=∠α； （2） 正在AB 上截与AB=m ,AC=n ； （3） 对接BC.则△ABC 便是所供做的三角形.（9）题目九：已知二角及夹边做三角形. 已知：如图，∠α，∠β，线段m .供做：△ABC ，使∠A=∠α，∠B=∠β,AB=m. 做法：（1）做线段AB=m；正在AB的共旁做∠A=∠α，做∠B=∠β，∠A与∠B的另一边相接于C.则△ABC便是所供做的图形（三角形）.（10）题目十：已知三角形，做三角形的中接圆战内切圆.已知：如图，△ABC.供做：△ABC中接圆战内切圆.做法：（1）中接圆的圆心是△ABC三条边的笔曲仄分线的接面（转移为做AB、BC的笔曲仄分线接面，半径是接面与△ABC其中一个顶面的少度）（2）内切圆的圆心是△ABC三个角的角仄分线的接面（转移为做∠B、∠C的角仄分线接面，半径是接面到△ABC其中一条边的少度）。

重难点突破16尺规作图在压轴题中的应用7种题型归类目录题型01作线段题型02作角题型03作角平分线题型04作垂线题型05画圆题型06格点作图题型07与尺规作图有关的计算题题型01作线段�是半圆弧上的一点（点�与点퐴、 不重合）����【答案】（1）5，8；（2）N；（3）图见解析；（4）①+(m+2b)的实际意义：学生人数，图见解析；②m＝4a．【分析】（1）根据数轴上点A对应﹣3，点B对应1，求得AB的长，进而根据及点C表示的数；（2）可设原点为O，根据条件可求得AB中点表示的数以及线段AB＝1，结合OQ的长度即可确定N为数轴的原点；（3）设AB的中点为M，先求得AB的长度，得到AM＝BM＝n，根据线段垂直平分线的作法作图即可；（4）①根据每分钟进校人数为b，每个通道每分钟进入人数为a，列方程组OF，m+4b＝12a，即可画出F，G点，其中m+2b表示两分钟后，校门口需要进入学校的学生人数；（4）【用一用】：在数轴上画出点F，G；2分钟后，校门口需要进入学校的学生人数为：∵4分钟内开放3个通道可使学生全部进校，∴m+4b＝3×a×4，即m+4b＝12a（Ⅰ）；∵2分钟内开放4个通道可使学生全部进校，∴m+2b＝4×a×2，即m+2b＝8a（Ⅱ）；①以O为圆心，OB长为半径作弧交数轴的正半轴于点F，则点F即为所求．12+（m+2b）的实际意义：2分钟后，校门口需要进入学校的学生人数；②方程（Ⅱ）×2﹣方程（Ⅰ）得：m＝4a．=1 �；(1)用直尺和圆规作出一条线段迹）(2)若�=6，�=4，（2）如图，∵�=6，�=4，�=7，∴퐴 =�+�−�=6+7−4=9题型02作角�°所对的弧三等分吗？°=°，或19×°−2×60°=°；）(1)尺规作图：过点B作퐴�(2)证明：퐴�= �；(3)若⊙�的半径长为5， �2【答案】(1)见解析；(2)见解析；8525∵퐴 =퐴�，퐴�过圆心O ∴퐴�⊥ �，∴ �=��=12 �=2，∵在Rt△���中，��=∴��=��2−��2=�<90°，点�的对应点为点�．(1)求作点 的对应点�（要求尺规作图，不写作法，保留作图痕迹）(2)连接��，��， �，直线��， �相交于点�，试探究在整个旋转过程中，直线的锐角是否保持不变？若不变，请证明：若有变化，说明理由．【答案】(1)见解析(2)不变，理由见解析【分析】（1）作∠�퐴�=∠ 퐴�，퐴�=퐴 ，则点퐴 퐴�（2）解：如图所示，设��,퐴 交于点∵ �⊥퐴�，∠퐴� =90∴ �∥ �，퐴 퐴 =퐴�퐴�，∴∵把△퐴 �绕着点퐴顺时针旋转，旋转角为∴퐴�=퐴�,퐴�=퐴 ，题型03作角平分线8．（2022·江苏扬州·统考中考真题）【问题提出】如何用圆规和无刻度的直尺作一条直线或圆弧平分已知扇【问题联想】如图，先作MN的线段垂直平分线交分线的交点即为等腰直角三角形的顶点；【问题再解】如图，先作OB的线段垂直平分线交线的交点为M，然后以O为圆心，请写出��平分∠퐴� 的依据：____________；类比迁移：（2）小明根据以上信息研究发现：△� �不一定必须是等边三角形，只需我国古代已经用角尺平分任意角．做法如下：如图动角尺，使角尺两边相同刻度分别与点M，N重合，则过角尺顶点明此做法的理由；【答案】（1）SSS；（2）证明见解析；（3）作图见解析；【分析】（1）先证明△���≌△� �SSS，可得∠퐴��=∠ ��，从而可得答案；（2）先证明△���≌△���SSS，可得∠퐴��=∠ ��，可得��是∠퐴� 的角平分线；（3）先作∠ 퐴�的角平分线，再在角平分线上截取퐴�=퐴 即可．【详解】解：（1）∵��=� ，��= �， �= �，【点睛】本题考查的是全等三角形的判定与性质，角平分线的定义与角平分线的性质，作已知角的角平分线，理解题意，熟练的作角的平分线是解本题的关键．10．（2021·江苏无锡·统考中考真题）如图，已知锐角，利用勾股定理求出作法（如图）①在� 上取点�1，使��1=4．∴��3=�3�2．∴∠�3��2=∠�3�2�=30°．∴∠�3�퐴=∠�3��2+∠�2�퐴=60°．∴点�3表示60°．②由作图可知，�2 =�2�．∴∠�� =∠� �．��∵点�3表示60°，点�4表示15°．∠�5�퐴=12∠�3�퐴−∠�4�퐴∴�5表示37.5°．【点睛】本题考查的是尺规作图的应用，涉及到的知识点有线段垂直平分线、角平分线性质、圆的相关性的中点．(1)如图，퐴 是⊙�的直径，点�是퐴①尺规作图：作∠퐴� 的角平分线� ，交⊙�②求 的长度．上运动，(2)如图，퐴 是⊙�的非直径弦，点�在퐴边形퐴 �的面积是否存在最大值，若存在，请求出这个最大值；若不存在，请说明理由．②∵点�是퐴的中点，∴퐴�= �．∵� 是∠퐴� 的平分线，∴� ⊥퐴 ．∵퐴 是⊙�的直径，∵∠퐴� =∠ � =∴퐴 =，∠퐴� ∴퐴 = ．==90∵⊙�的半径为6，∴� =12．∵∠퐴 �=90°−∠퐴� ∴퐴�=12� =6，∴퐴 =� 2−퐴�2퐴�⋅퐴问题解决：(1)请在图2中利用尺规作图，作出折痕BE；（保留作图痕迹）(2)请你判断图3中△ABA'的形状，并说明理由；(3)如图4，折痕BE与MN交于点F，BA'的延长线交直线CD PD的长．（2）△퐴 퐴'是等边三角形．证明：由折叠可知��∥ �，∴ �=1퐴' ，题型04作垂线(1)求反比例函数的表达式．(2)请用无刻度的直尺和圆规作出线段作图）(3)线段�퐴与（2）中所作的垂直平分线相交于点【答案】(1)�=8�(2)图见解析部分，然后利用平行线的判定即可得（3）证明：如图，∵直线��是线段퐴�的垂直平分线，∴퐴 =� ，∴∠ 퐴�=∠ �퐴，∵퐴�平分∠�퐴 ，【点睛】本题考查了作图—基本作图，用待定系数法求反比例函数的解析式，垂直平分线的性质，等腰三角形的性质，平行线的判定，角平分线的定义等知识．等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．16．（2022·甘肃兰州·统考中考真题）综合与实践问题情境：我国东周到汉代一些出土实物上反映出一些几何作图方法，如侯马铸铜遗址出土车軎范、芯组(1)问题解决：请你根据“问题情境”中提供的方法，用三角板还原．．我国古代几何作图确定圆心（保留作图痕迹，不写作法）作∠ABD=90°，BD与圆相交于∵∠CAB=∠ABD=90°，∴BC、AD是圆的直径，∴点O是圆的圆心．（2）解：如图所示，点O就是圆的圆心．作∠ABD=90°，BD与圆相交于∵∠CAB=∠ABC=90°，∴BC、AD是圆的直径，∴点O是圆的圆心．（3）解：如图所示，点O作AB的垂直平分线DE，作AC∵DE垂直平分AB，∴DE经过圆心，即圆心必在直线∵MN垂直平分AC，∴MN经过圆心，即圆心必在直线∴DE与MN的交点O是圆心．确定圆心的理由：弦的垂直平分线经过圆心．两点间的距离为(1)在图1中用尺规作出弦� 与点H（不写作法，保留作图痕迹）(2)连结퐴 ，猜想，当弦퐴 的长度发生变化时，线段变，求出퐴 的长度；(3)如图2，延长퐴�至点F，使得��=퐴�的中位线，则�（2）当弦퐴 的长度发生变化时，线段如图2，连结퐴 ，连接则四边形����是矩形，∵퐴 =� ，퐴∴��=��，∴四边形����是正方形，∴��=��，∴퐴�+��=��∵��=퐴�，∴点H为퐴�的中点，又∵点M为퐴�的中点，∴��是△퐴��的中位线，∴��∥��，��=1��△퐴 �沿퐴�翻折，点 的对应点落在点�处，作射线퐴�交� 于点�．【问题提出】在矩形퐴 � 中，퐴 =5，퐴 =3，求线段��的长．【问题解决】经过小组合作、探究、展示，其中的两个方案如下：方案一：连接��，如图2．经过推理、计算可求出线段��的长；∵四边形퐴 � 是矩形，∴퐴 =� =3，퐴由作图知 �=��=12由翻折的不变性，知퐴�∴��=��=2.5，∠���∵四边形퐴 � 是矩形，∴퐴 =� =3，퐴由作图知 �=��=12 �由旋转的不变性，知��则∠���+∠�� =90(1)若图1中两个大圆的直径相等，则璧与环的“肉”的面积之比为；(2)利用圆规与无刻度的直尺，解决下列问题（保留作图痕迹，不写作法）．①图2为徐州狮子山楚王墓出土的“雷纹玉环”及其主视图，试判断该件玉器的比例关系是否符合一”？②图3表示一件圆形玉坯，若将其加工成玉璧，且比例关系符合“肉倍好”，请画出内孔．由作图可知满足比例关系为②按照①中作出圆的圆心O，过圆心画一条直径퐴 ，过点A作一条射线，然后以A为圆心，适当长为半径画弧，把射线三等分，交点分别为C、D、E，连接 �，然后分别过点C、D作 �的平行线，交퐴 于点F、G，进而以��为直径画圆，则问题得解；如图所示：【点睛】本题主要考查圆的基本性质及平行线所截线段成比例，熟练掌握圆的基本性质及平行线所截线段成比例是解题的关键．题型05画圆（1）如图①，点�在斜边퐴 上，以点�为圆心，� 长为半径的圆交相切于点�．求证：∠1=∠2；（2）在图②中作⊙�，使它满足以下条件：①圆心在边퐴 上；②经过点 ；③与边퐴�相切．（尺规作图，只保留作图痕迹，不要求写出作法）∵퐴�是⊙�的切线，∴��⊥퐴�，∵∠�=90°，∴��∥ �，∴∠1=∠�� ，①作∠퐴 �平分线交퐴�于②作 �的垂直平分线交퐴即⊙�为所求．证明：∵�在 �的垂直平分线上，∴��=� ，【答案】（1）见解析；（【分析】（1）根据外接圆，角平分线的作法作图即可；（2）连接AD，OD，根据（2）连接AD，OD，如图所示(1)请你在图2中，任选一条直角边为直径所在的边，帮小明画出一个最大的半圆（请使用无刻度的直尺和圆规完成作图）；(2)如果小明按照你选的直角边继续往下操作，他能否顺利得到这个圆锥的底面圆？如果能，请说明理由；如果不能，那么换另一条直角边能否实现？同样请说明理由．（友情提醒：请利用图求出该圆的半径，若该半径大于底面圆的半径长，则可以实现，反之，则不能；按同样的方法说明选择（2）如图，连接� ，设半圆的半径为∵∠�=90°，퐴�=40， �=∴퐴 =퐴�2+ �2=402+由作图可知，⊙�与 �、퐴 相切于点∴不能实现；选择 �直角边为直径所在的边，设半圆的半径为∴如图，⊙�与퐴 、퐴�相切于点∴∠� =∠� 퐴=90°，퐴∵퐴 =50，记半圆与� 交于点�，剩下部分切出底面圆∴�'�=�'�=�'�=�'，�'�∴∠�'�퐴=∠��퐴=90°，∵∠�'퐴�=∠�퐴�题型06格点作图24．（2023·吉林长春·统考中考真题）图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，每个小正方形的顶点称为格点．点A、B均在格点上，只用无刻度的直尺，分别在给定的网格中按下列(1)在图①中，△퐴 �的面积为9；2(2)在图②中，△퐴 �的面积为5(3)在图③中，△퐴 �是面积为5的钝角三角形．2【答案】(1)见解析。

中考数学复习综合性试题精选之尺规作图1．如图，方格纸中每个小正方形的边长均为1．线段AB的两个端点在小正方形的顶点上．（1）在图中画一个以AB为腰的等腰三角形△ABC，点C在小正方形的顶点上，且tan B ＝3；（2）在图中画一个以AB为底的等腰三角形△ABD，点D在小正方形的顶点上，且△ABD 是锐角三角形．连接CD，请直接写出线段CD的长．2．如图，已知∠AOB，点M为OB上一点．（1）画MC⊥OA，垂足为C；（2）画∠AOB的平分线，交MC于D；（3）过点D画DE∥OB，交OA于点E．（注：不需要写出作法，只需保留作图痕迹）3．如图，在每个小正方形的边长均为1的方格纸中有线段AC和EF，点A、C、E、F均在小正方形的顶点上．（1）在方格纸中画出一个以AC为对角线的菱形ABCD，点D在直线AC的下方，且点B、D都在小正方形的顶点上；（2）在方格纸中画出以EF为底边，面积为6的等腰三角形EFG，且点G在小正方形的顶点上；（3）在（1）、（2）的条件下，连接DG，请直接写出线段DG的长．4．如图，在△ABC中，AB＝BC，∠ABC＝90°，动点E在∠ABC外部，且∠ABC＝2∠AEC．（1）利用尺规作图在图1中作出一个符合题意的点E；（不写作法，保留作图痕迹）（2）如图2，若F是AC的中点，线段BE与线段EF的长度存在怎样的等量关系？请说明理由．5．（1）如图（1），在△ABC，AB＝AC，O为△ABC内一点，且OB＝OC，求证：直线AO 垂直平分BC．以下是小明的证题思路，请补全框图中的分析过程．（2）如图（2），在△ABC中，AB＝AC，点D、E分别在AB、AC上，且BD＝CE．请你只用无刻度的直尺画出BC边的垂直平分线（不写画法，保留画图痕迹）．（3）如图（3），在五边形ABCDE中，AB＝AE，BC＝DE，∠B＝∠E，请你只用无刻度的直尺画出CD边的垂直平分线，并说明理由．6．如图1，已知直线EF与直线AB交于点E，直线EF与直线CD交于点F，EM平分∠AEF 交直线CD于点M，且∠FEM＝∠FME．点G是射线MD上的一个动点（不与点M、F 重合），EH平分∠FEG交直线CD于点H，过点H作HN∥EM交直线AB于点N，设∠EHN＝α，∠EGF＝β．（1）求证：AB∥CD；（2）当点G在点F的右侧时，①依据题意在图1中补全图形；②若β＝80°，则α＝度；（3）当点G在运动过程中，α和β之间有怎样的数量关系？请写出你的猜想，并加以证明．7．【认识】（1）如图①，∠1、∠2是四边形ABCD的两个外角，求证：∠1+∠2＝∠A+∠C．【操作】（2）如图②，已知∠α和∠AOB，点M、N分别在∠AOB的边OA、OB上．请利用无刻度直尺和圆规在∠AOB的内部求作一点P，使得∠AOB+∠MPN＝∠α．（保留作图痕迹，不写作法）8．定义：如图，E，F，G，H四点分别在四边形ABCD的四条边上，若四边形EFGH为菱形，我们称菱形EFGH为四边形ABCD的内接菱形．（1）如图，矩形ABCD，AB＝5，点E在线段AB上且EB＝2，四边形EFGH是矩形ABCD 的内接菱形，求GC的长度；（2）如图，平行四边形ABCD，AB＝5，∠B＝60°，点E在线段AB上且EB＝2，请你在图中画出平行四边形ABCD的内接菱形EFGH，点F在边BC上；（尺规作图，保留痕迹）当BF最短时，请求出BC的长．9．已知HD∥GE，点A、C分别在直线上．（1）如图1，请直接写出∠BCE、∠ABC、∠BAD三个角满足的数量关系．（2）如图2，分别作∠BAH与∠BCG的角平分线，交于点F，探索∠B与∠F的数量关系并予以证明．（3）在图3中完成作图并填空：分别作∠ABC与∠BCE的角平分线，交于点M，过点B 作BN∥CM，设∠BAD＝m°，请直接写出∠NBM的度数（用含m的式子表示）．10．已知三角形ABC和同一平面内的点D．（1）如图1，点D在边BC上，过点D作DE∥BA，交AC于点E，DF∥CA，交AB于点F．①依题意，在图1中补全图形；②若∠EDF＝89°，求∠A的度数；③通过图形说明∠A+∠B+∠C＝180°（三角形的内角和为180°）；（2）如图2，若点D在BC的延长线上，DE∥CA，DE在BC上方，且∠EDF＝∠A，判断DE与BA的位置关系，并证明；（3）若D是三角形ABC外部的一个动点（不在三角形三条边所在的直线上），过点D作DE∥BA交直线AC于点E，DF∥CA交直线AB于点F，直接写出∠EDF与∠A的数量关系．11．数学课上，探讨角平分线的作法时，李老师用直尺和圆规作角平分线，方法如下：根据以上情境，解决下列问题：①老师用尺规作角平分线时，用到的三角形全等的判定方法是．②小聪的作法正确吗？请说明理由．12．如图1，由于保管不善，长为40米的拔河比赛专用绳AB左右两端各有一段（AC和BD）磨损了，磨损后的麻绳不再符合比赛要求．已知磨损的麻绳总长度不足20米．只利用麻绳AB和一把剪刀（剪刀只用于剪断麻绳）就可以得到一条长20米的拔河比赛专用绳EF．请你按照要求完成下列任务：（1）在图1中标出点E、点F的位置，并简述画图方法；（2）说明（1）中所标EF符合要求．13．如图，在边长为1的正方形网格中，点A、C为格点，点B在网格线上，以AB为直径作半圆，点D在半圆上，连接AC、BC．请用无刻度直尺完成下列作图，不写画法，保留画图痕迹（用虚线表示画图过程，实线表示画图结果）（1）分别在AB、AC取点E、F，使EF∥BC，EF=12BC；（2）作△ABC的角平分线BM；（3）在△ABC的角平分线BM取一点N，使CN+DN最小．14．图1、图2分别是7×6的网格，网格中的每个小正方形的边长均为1，点A、B在小正方形的顶点上．（1）在图1中确定点C（点C在小正方形的顶点上），要求以A、B、C为顶点的三角形为锐角等腰三角形，画出此三角形（画出一个即可）；（2）在图2中确定点D（点D在小正方形的顶点上），要求以A、B、D为顶点的三角形是以AB为斜边的直角三角形，画出此三角形（画出一个即可），并直接写出此三角形的周长15．最短路径问题：例：如图1所示，要在街道旁修建一个奶站，向居民区A、B提供牛奶，奶站应建在什么地方，才能使从A、B到它的距离之和最短．解：只有A、C、B在一直线上时，才能使AC+BC最小．作点A关于直线“街道”的对称点A′，然后连接A′B，交“街道”于点C，则点C就是所求的点．应用：已知：如图2，A是锐角∠MON内部任意一点，在∠MON的两边OM，ON上各取一点B，C，组成三角形，使三角形周长最小．（1）借助直角三角板在下图中找出符合条件的点B和C．（2）若∠MON＝30°，OA＝10，求三角形的最小周长．。
