煤的工业分析实验

1. 了解化验煤的基本原理和方法。

2. 掌握煤的工业分析、元素分析和发热量分析的方法。

3. 分析煤的品质，为煤的加工和利用提供科学依据。

二、实验原理化验煤是指通过对煤的工业分析、元素分析和发热量分析等方法，对煤的品质进行评价的过程。

煤的工业分析主要包括水分、灰分和挥发分；元素分析主要包括碳、氢、氧、氮、硫等元素的含量；发热量分析则测定煤的低位发热量和高位发热量。

三、实验材料与仪器1. 实验材料：煤样2. 实验仪器：- 干燥箱- 烘箱- 烧杯- 酒精灯- 烧瓶- 天平- 玻璃棒- 滤纸- 容量瓶- 秒表- 煤的工业分析仪器- 元素分析仪器- 发热量分析仪器1. 工业分析（1）称取一定量的煤样，放入烧杯中，用玻璃棒搅拌均匀。

（2）将烧杯放入烘箱中，在105℃下干燥至恒重，记录干燥前后质量。

（3）将干燥后的煤样放入烧杯中，加入适量蒸馏水，搅拌均匀。

（4）将烧杯放入烘箱中，在800℃下灼烧至恒重，记录灼烧前后质量。

（5）计算水分、灰分和挥发分的含量。

2. 元素分析（1）称取一定量的煤样，放入烧杯中，加入适量蒸馏水，搅拌均匀。

（2）将烧杯放入烘箱中，在105℃下干燥至恒重，记录干燥前后质量。

（3）将干燥后的煤样放入烧杯中，加入适量硫酸，加热溶解。

（4）将溶液过滤，用蒸馏水定容至100mL。

（5）利用元素分析仪器测定碳、氢、氧、氮、硫等元素的含量。

3. 发热量分析（1）称取一定量的煤样，放入烧杯中，加入适量蒸馏水，搅拌均匀。

（2）将烧杯放入烘箱中，在105℃下干燥至恒重，记录干燥前后质量。

（3）将干燥后的煤样放入烧杯中，加入适量蒸馏水，搅拌均匀。

（4）将烧杯放入热量测定仪中，测定煤样的低位发热量和高位发热量。

五、实验结果与分析1. 工业分析结果水分：5.2%灰分：10.8%挥发分：25.5%2. 元素分析结果碳：83.5%氢：3.5%氧：7.0%氮：2.0%硫：1.5%3. 发热量分析结果低位发热量：29.8MJ/kg高位发热量：33.2MJ/kg根据实验结果，该煤样具有以下特点：（1）水分含量较低，有利于煤的储存和运输；（2）灰分含量适中，有利于煤的燃烧；（3）挥发分含量较高，有利于煤的加工和利用；（4）碳、氢、氧、氮、硫等元素含量适中，有利于煤的燃烧和加工；（5）低位发热量较高，有利于提高能源利用效率。

煤的工业分析实验指导书煤的工业分析其内容包括煤中水分、灰分、挥发分含量的测定和固定碳含量的计算。

从广义上讲，还包括发热量和硫的测定，但由于后者有其特殊性，一般都将这两项单独列出。

煤的水分和灰分不很稳定，但对燃烧又有较大影响。

根据水分和灰分的测定，可以大体了解煤的可燃质含量。

而通过挥发分的测定，则可大致了解煤的焦渣特征。

根据煤的工业分析结果，可以给锅炉设计提供依据，给锅炉热工试验提供煤质资料，并可以指导锅炉运行和改进锅炉运行等。

一.工业分析常用设备与仪器1.干燥箱干燥箱，又称烘箱或恒温箱，用以测定煤的水分和干燥仪器等。

干燥箱的热源是装在箱底的电热丝。

箱内的热流传导方式有两种：一种是空气自然对流，即箱底的热空气向上升，箱顶的冷空气向下降，形成对流。

这种流动方式箱子上、下部温差较大，被烘干物宜放在上部，切不可放在底部。

另一种是机械鼓风强迫对流，使箱内温度均匀。

一般上、下部温差不超过0.5℃，被烘干物的干燥速度也较快。

烘箱顶部装有水银温度计，以指示箱内温度；同时装有温度控制装置，以控制箱内温度为某一定值。

其控温精度可在±0.5℃以内，控温范围一般是25～200℃。

2.马费炉马费炉，又称箱形电炉，用以测定煤的灰分、挥发分及灰渣含碳量等。

马费炉的热源是炉膛外层嵌绕的电热丝。

电热丝一般用镍铬丝，能耐1080～1100℃的高温。

考虑到炉壁存在热阻，电热丝与炉内需有一定温差。

为使电热丝不致烧坏，马费炉的常用温度仅限于900℃，最高不得超过1000℃。

马费炉一般装有自动控温装置以控制炉温，可保持炉温波动在±10℃以内。

3.干燥器干燥器用以防止试样吸收水分用，用厚玻璃制造，盖与缸之间有磨口密合，其间可涂以凡士林，保证严密性。

起盖时要平推。

内部附有带孔瓷板，板下放硅胶等干燥剂，以保持器内干燥状态。

4.天平工业分析中试样称量用分析天平。

二. 煤中水分的测定方法水分的测定包括工作煤样全水分的测定和分析煤样水分的测定。

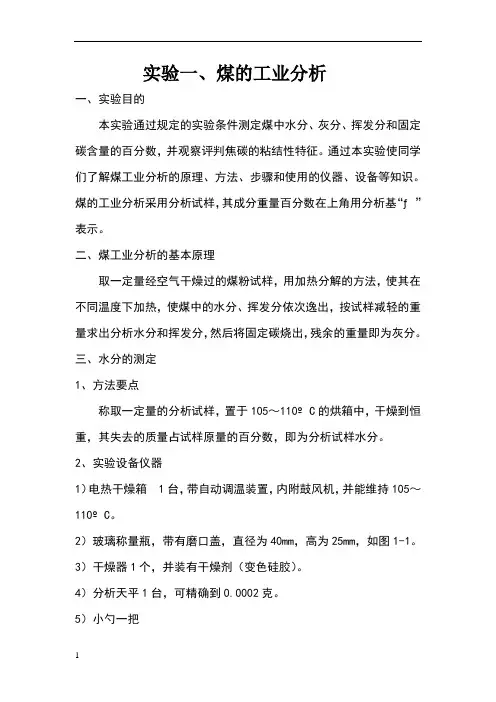

实验一、煤的工业分析一、实验目的本实验通过规定的实验条件测定煤中水分、灰分、挥发分和固定碳含量的百分数，并观察评判焦碳的粘结性特征。

通过本实验使同学们了解煤工业分析的原理、方法、步骤和使用的仪器、设备等知识。

煤的工业分析采用分析试样，其成分重量百分数在上角用分析基“ƒ”表示。

二、煤工业分析的基本原理取一定量经空气干燥过的煤粉试样，用加热分解的方法，使其在不同温度下加热，使煤中的水分、挥发分依次逸出，按试样减轻的重量求出分析水分和挥发分，然后将固定碳烧出，残余的重量即为灰分。

三、水分的测定1、方法要点称取一定量的分析试样，置于105～110ºC的烘箱中，干燥到恒重，其失去的质量占试样原量的百分数，即为分析试样水分。

2、实验设备仪器1）电热干燥箱 1台，带自动调温装置，内附鼓风机，并能维持105～110ºC。

2）玻璃称量瓶，带有磨口盖，直径为40mm，高为25mm，如图1-1。

3）干燥器1个，并装有干燥剂（变色硅胶）。

4）分析天平1台，可精确到0.0002克。

5）小勺一把6）煤样若干，粒度为毫米以下。

3、实验步骤用预先烘干和称量（称准到0.0002克）的玻璃称量瓶，称取粒度为0.2毫米以下的分析煤样，平行称取两份1±0.1克（称准到0.0002克）分析试样，然后开启盖子将称量瓶和盖子同时放入预先通风并加热到105～110 ºC 的干燥箱中进行干燥，在一直通风的条件下，烟煤1小时，褐煤和无烟煤干燥1～小时，然后从干燥箱中取出称量瓶并加盖，在空气中冷却2～3分钟后，放入干燥器中冷却到室温（约25分钟）称量。

然后进行检查性的干燥，每次干燥30分钟，直到煤样的重量变化小于0.001克或重量增加为止。

如果是后一种情况下，要采用增量前一次质量为计算依据，对于水分在2％以下的试样，不进行检查性干燥。

至此，试样失去的质量占试样原量的百分数，即为分析试样的分析水分：；烘干后的煤样质量，；分析煤样的原有质量，g m g m mm m W f --⨯-=11%100 W f —分析试样的分析水分，%。

煤的工业分析实验报告1. 引言煤是一种重要的能源资源，广泛应用于工业和生活领域。

为了了解煤的工业特性和分析方法，我们进行了一系列实验，旨在对煤的成分、燃烧特性以及环境影响进行分析。

2. 实验目的本实验的目的是通过一系列实验方法，对煤的工业分析进行深入研究，包括以下几个方面：1.分析煤的元素组成和质量特性；2.研究煤的燃烧特性，包括灰分、挥发分和固定碳的含量；3.分析煤的环境影响，包括二氧化碳排放和气候变化等。

3. 实验方法3.1 煤的取样和制备我们从工业煤矿中采集了多个煤样，并进行了样品制备。

首先，我们将煤样进行破碎和研磨，以获得均匀的粉末样品。

然后，我们从粉末中取出适量样品，用于后续的实验分析。

3.2 煤的元素组成分析我们采用了X射线荧光光谱仪（XRF）对煤的元素组成进行分析。

通过该仪器，我们可以快速准确地测定煤样中各种元素的含量，包括碳、氢、氧、硫等。

3.3 煤的燃烧特性分析我们使用煤的热值测定仪器对煤样的燃烧特性进行测定。

该仪器可以测量煤样的发热量，从而了解煤的热能价值。

同时，我们还对煤样的灰分、挥发分和固定碳进行分析，以了解煤的燃烧性能和煤质特征。

3.4 煤的环境影响分析为了研究煤的环境影响，我们对煤燃烧过程中产生的二氧化碳排放进行了测定。

我们使用了气体分析仪对煤燃烧产生的废气进行采样，并分析其中二氧化碳的含量。

通过对二氧化碳排放的测定，我们可以评估煤燃烧对环境的影响。

4. 实验结果经过实验分析，我们得到了以下结果：1.煤样的元素组成分析表明，煤中主要含有碳、氢、氧和硫等元素，其中碳是主要元素，占煤样质量的大部分。

2.煤样的燃烧特性分析结果显示，煤样的热值较高，表明其具有较高的热能价值。

同时，煤样的灰分、挥发分和固定碳的含量也得到了测定和分析。

3.煤燃烧产生的二氧化碳排放测定结果显示，煤燃烧是一个高碳排放过程，对二氧化碳的排放有一定的影响。

5. 结论通过对煤的工业分析实验，我们得到了以下结论：1.煤是一种重要的能源资源，具有丰富的碳含量和较高的热能价值。

实验一燃煤的工业分析一、实验目的煤矿的工业分析又叫煤矿的实用分析。

它通过规定的实验条件测定煤中水分、灰分、挥发分和固定碳等质量含量的百分数，并观察评判焦炭的粘结性特征。

煤的工业分析是锅炉设计、灰渣系统设计和锅炉燃烧调整的重要依据。

通过煤的工业分析实验，可进一步巩固煤的工业分析成分概念，学会煤的工业分析方法与有关仪器、设备的使用知识。

煤的工业分析采用分析试样，其成分质量百分数在上角用分析基f表示。

二、煤工业分析的基本原理煤中的水可分为游离水和化合水。

游离水以附着、吸附等物理现象同煤结合；化合水以化学方式与煤中某些矿物质结合，又称结晶水（如硫酸钙结晶水CaSO4·H2O、高岭土结晶水Al2O3·2SiO2·H2O 等）。

煤中游离水称为全水分。

其中一部分附着在煤表面上，称外部水分，其余部分吸附或凝聚在煤颗粒内部的毛细孔中，称内部水分。

煤中的全水分在稍高于100℃以下，经过足够的时间，可全部从煤中脱出。

煤的工业分析测定的是煤的全水分。

根据煤样的不同，又分原煤样的全水分（应用基水分W y）和分析煤样水分W y。

在实验室条件下，去除煤外部水分后的试样称为煤分析试样。

制取分析试样的方法是先将3mm以下的0.5kg原煤倒入方形浅盘中，使煤层厚度不超过4mm。

然后，把煤盘放在70～80℃烘箱中干燥1.5h。

取出煤盘，将煤粉碎到0.2mm以下，在实验室的温度下冷却并自然干燥24h。

煤的灰分是指煤完全燃烧后留下的残渣。

它与煤中存在的矿物质不完全相同，这是因为在燃烧过程中矿物质在一定的温度下发生一系列的氧化、分解和化合等复杂反应。

煤的挥发分是煤在隔绝空气条件下受热分解的产物。

它的产生量、成分结构等与煤的加热升温速度、温度水平等有关。

挥发分不是煤中的现存成分。

由上述可知，煤工业分析必须规定明确的实验条件，测定的水分、灰分、挥发分等含量是在一定实验条件下得到的，是一种相对的鉴别煤工业特性的成分数据。

实验一煤的工业分析一、实验目的煤的工业分析是锅炉设计、灰渣系统设计和锅炉燃烧调整的重要依据，是燃料分析的基础性实验。

它通过规定的实验条件测定煤中水分﹑灰分﹑挥发分和固定碳质量含量的百分数，并观察评判焦碳的粘结特征。

通过煤的工业分析实验巩固概念，使学生掌握煤的工业分析方法。

二、实验原理煤在加热到一定温度时，首先水分被蒸发出来；继续加热时，煤中C、H、O、N、S 等元素所组成的有机质、无机质分解产生气体挥发出来，这些气体称为挥发分；挥发分析出后，剩下的是焦渣，焦渣就是碳和灰分。

煤的工业分析就是在明确规定的实验条件下（GB/T212-2001《煤的工业分析方法》）测定煤中水分﹑灰分﹑挥发分质量含量的百分数，煤中固定碳的质量含量百分数是以100减去水分﹑灰分﹑挥发分质量含量的百分数而计算得出的。

三、实验仪器及材料1.干燥箱：带有自动调温装置，有气体进出、口，并能保持温度在105℃～110℃范围内。

2.箱形电炉：带有调温装置（最高温度1300℃）炉膛应有恒温区，附有热电偶和高温表，炉后壁上有一排气孔（烟囱）。

3.干燥器：内装干燥剂（变色硅胶或块状无水氯化钙）。

4.玻璃称量瓶：直径40mm，高25mm，并附有磨口的盖。

5.灰皿：瓷质，长方形，底长45mm，底宽22mm，高14 mm。

6挥发分坩埚：直径33毫米，有配合严密盖的瓷坩埚。

7.分析天平：感量0.1mg。

8.坩埚架：用镍铬丝制成的架，其大小以能使放入箱形电炉中的坩埚不超过恒温区为限，并要求放在架上的坩埚底部距炉底20-30毫米。

9. 流量计：量程为100～1000ml/min10.其他：石棉手套、秒表、坩埚架夹、压饼机、耐热瓷板或石棉板、广口瓶、标准筛等四、实验准备1、装试样的器皿（玻璃称量瓶、挥发分坩埚、灰皿）应事先编好号，烘干存放于干燥器中，在装入试样前应精确称量器皿的重量。

2、分析煤样应按规定（GB474-1996《煤的制备方法》）的缩制方法制备好，粒度应在0.2 mm以下，并达到空气干燥状态（将煤样放入盘中，摊成均匀的薄层，于温度不超过50℃下干燥。

煤的工业分析一实验目的煤的工业分析（proximate analysis of coal）是测定煤的水分、灰分、挥发分和固定碳的质量分数的一种重要的定量分析。

从广义上讲，煤的工业分析还包括煤的发热量、硫分、焦渣特性以及灰的熔点的测定，它为锅炉的设计、改造、运行模式和实验研究提供必要的原始数据。

本实验旨在培养学生的动手能力，并掌握煤的工业分析方法与原理。

二实验设备烘干箱1台；马弗炉2台；玻璃称量瓶2个；灰皿2个；挥发份坩埚2个；坩锅架2个；坩锅架夹 2个；电子称 1个；干燥器 1台三实验原理根据不同温度操作下，不同的物质析出，通过称重，根据结果进行计算。

四实验步骤1、水分的测定方法提要：称取一定量的空气干燥煤样，置于105～110℃干燥箱内，于空气流中干燥到到质量恒定。

根据煤样的质量损失计算出水分的质量分数。

仪器设备：(1)鼓风干燥箱：带有自动控温装置，能保持温度在105～110℃范围内。

(2)玻璃称量瓶：直径40mm，高25mm，并带有严密的磨口盖。

(3)干燥器：内装变色硅胶或粒状无水氯化钙。

(4)分析天平：感量0.1mg。

分析步骤：(1）在预先干燥并已称量过的称量瓶内称取粒度小于0.2mm的空气干燥煤样(1±0.1g)，称准至0.0002g，平摊在称量瓶中。

(2)打开称量瓶盖，放入预先鼓风并已加热到105～110℃的干燥箱中。

在一直鼓风的条件下，烟煤干燥1h，无烟煤干燥1～1.5h(注：预先鼓风是为了使温度均匀。

将装有煤样的称量瓶放入干燥箱前3～5min就开始鼓风)。

(3)从干燥箱中取出称量瓶，立即盖上盖，放入干燥器中冷却至室温(约20min)后称量。

(4)进行检查性干燥，每次30min，直到连续两次干燥煤样的质量减少不超过0.0010g或质量增加时为止。

在后一种情况下，采用质量增加前一次的质量为计算依据。

水分在 2.00%以下时，不必进行检查性干燥。

2、灰分的测定缓慢灰化法：方法提要：称取一定量的空气干燥煤样，放入马弗炉中，以一定的速度加热到(815±10℃)，灰化并灼烧到质量恒定。

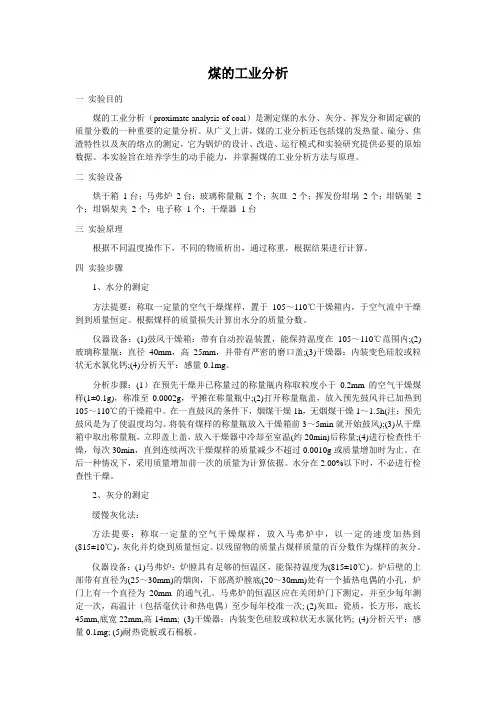

煤的工业分析一实验目的煤的工业分析（proximate analysis of coal）是测定煤的水分、灰分、挥发分和固定碳的质量分数的一种重要的定量分析。

从广义上讲，煤的工业分析还包括煤的发热量、硫分、焦渣特性以及灰的熔点的测定，它为锅炉的设计、改造、运行模式和实验研究提供必要的原始数据。

本实验旨在培养学生的动手能力，并掌握煤的工业分析方法与原理。

二实验设备烘干箱1台；马弗炉2台；玻璃称量瓶2个；灰皿2个；挥发份坩埚2个；坩锅架2个；坩锅架夹2个；电子称1个；干燥器1台三实验原理根据不同温度操作下，不同的物质析出，通过称重，根据结果进行计算。

四实验步骤1、水分的测定方法提要：称取一定量的空气干燥煤样，置于105～110℃干燥箱内，于空气流中干燥到到质量恒定。

根据煤样的质量损失计算出水分的质量分数。

仪器设备：(1)鼓风干燥箱：带有自动控温装置，能保持温度在105～110℃范围内;(2)玻璃称量瓶：直径40mm，高25mm，并带有严密的磨口盖;(3)干燥器：内装变色硅胶或粒状无水氯化钙;(4)分析天平：感量0.1mg。

分析步骤：(1）在预先干燥并已称量过的称量瓶内称取粒度小于0.2mm的空气干燥煤样(1±0.1g)，称准至0.0002g，平摊在称量瓶中;(2)打开称量瓶盖，放入预先鼓风并已加热到105～110℃的干燥箱中。

在一直鼓风的条件下，烟煤干燥1h，无烟煤干燥1～1.5h(注：预先鼓风是为了使温度均匀。

将装有煤样的称量瓶放入干燥箱前3～5min就开始鼓风);(3)从干燥箱中取出称量瓶，立即盖上盖，放入干燥器中冷却至室温(约20min)后称量;(4)进行检查性干燥，每次30min，直到连续两次干燥煤样的质量减少不超过0.0010g或质量增加时为止。

在后一种情况下，采用质量增加前一次的质量为计算依据。

水分在2.00%以下时，不必进行检查性干燥。

2、灰分的测定缓慢灰化法：方法提要：称取一定量的空气干燥煤样，放入马弗炉中，以一定的速度加热到(815±10℃)，灰化并灼烧到质量恒定。

实验六、煤的工业分析一、实验目的工业分析是分析化学在工业生产中的应用，通过工业分析能够评定燃料、原料及产品的质量。

以固体燃料煤作为实验对象，用实验的方法测定其水分、灰分、挥发分和固定碳的质量百分含量1．掌握煤的工业分析方法，即煤的水分、灰分、挥发分和固定碳等指标的测定方法；2．判断分析煤样的种类。

测定得到的煤的工业分析组分，可为锅炉的设计、改造和运行提供必要的原始数据。

二、实验原理煤的全工业分析又叫煤的技术分析或实用分析，是评价煤质的基本依据。

在国家标准中，煤的工业分析包括煤的水分、灰分、挥发分和固定碳等指标的测定。

煤的水分、灰分、挥发分是用称量法直接测出的，而固定碳是用差减法计算出来的。

广义上讲，煤的工业分析还包括煤的全硫分和发热量的测定，又叫煤的全工业分析。

水分测定原理（1）煤中游离水和化合水煤中水分按存在形态的不同分为两类，既游离水和化合水。

游离水是以物理状态吸附在煤颗粒内部毛细管中和附着在煤颗粒表面的水分；化合水也叫结晶水，是以化合的方式同煤中矿物质结合的水。

如硫酸钙（NaSO4.2H2O）和高龄土（Al2O3.2SiO2.2H2O）中的结晶水。

游离水在105～110℃的温度下经过1～2小时可蒸发掉，而结晶水通常要在200℃以上才能分解析出。

（2）煤的外在水分和内在水分煤的游离水分又分为外在水分和内在水分。

外在水分，是附着在煤颗粒表面的水分。

外在水分很容易在常温下的干燥空气中蒸发，蒸发到煤颗粒表面的水蒸气压与空气的湿度平衡时就不再蒸发了。

内在水分，是吸附在煤颗粒内部毛细孔中的水分。

内在水分需在100℃以上的温度经过一定时间才能蒸发。

除去“外在水分”的煤样称为“空气干燥样”，本实验测定“空气干燥样”的水分，即“内在水分”。

灰分测定原理煤中的灰分就是煤在一定温度下（一般大于800℃）经完全燃烧后剩下的残渣。

方法是将装有煤样的灰皿由炉外逐渐送入预先加热至815±10℃的马弗炉中灰化并灼烧至质量恒定。

实验二煤的工业分析方法煤的工业分析试验，是对煤在燃烧过程中呈现出来的特性进行的定量分析。

具体地说，就是用实验的方法来测定煤中的水分（M）、灰分（A）、挥发分（V）和固定碳（FC）的质量百分数的含量。

在试验时，只需测定煤中的水分、灰分和挥发分的百分含量，而煤中的固定碳的百分含量则是从百分之百中减去水分、灰分和挥发分百分含量后的差值。

一、实验目的1．了解煤中水分存在的形态。

2．了解煤中灰分的来源及其矿物质在灰分测定过程中的变化情况。

3．了解测定挥发分的意义，掌握焦渣特征的鉴定方法。

4．掌握水分、灰分和挥发分的测定方法。

5．掌握水分、灰分、挥发分以及固定碳的百分含量的计算。

二、基本原理1．水分（M）煤中水的存在形态可以分为游离水和化合水两种。

游离水是煤的内部毛细管吸附或表面附着的水；化合水是和煤中的矿物质呈化合形态存在的水，也叫结晶水，如CaSO4·2H2O 和Al2O3·2SiO2·2H2O等等。

游离水又分外在水和内在水。

外在水是附着在煤的表面和被煤的表面大毛细管吸附的水。

把煤放在空气中干燥时，煤中的外在水分很容易蒸发，蒸发到煤表面的水蒸汽压和空气的相对湿度平衡时为止，此时的煤叫空气干燥基煤。

当把这种煤制成粒度为0.2mm以下，作分析所用的试样时就叫分析煤样。

用空气干燥状态煤样化验所得的结果就是空气干燥基的结果。

内在水是煤的内部小毛细管所吸附的水，在常温下这部分水是不会失去的，只有加热到105～110℃的温度时，经过一段时间后，才能失去。

而结晶水通常要在200℃以上才能分解析出。

根据煤样的状态，煤的水分测定可分为收到基煤样的水分测定及空气干燥基煤样的水分测定两种情况。

水分是指试样在温度为105～110℃时，干燥至恒重所失去的质量占原质量的百分数。

2．灰分（A）煤的灰分是指在温度为815±10℃时，煤中的可燃物质完全燃烧，其中的矿物质在空气中经过一系列复杂的化学反应后所剩余的残渣，煤中的灰分来自矿物质，但它的组成和质量与煤中的矿物质不完全相同，灰分是一定条件下的产物。

煤的工业分析实验煤是一种重要的化石能源，广泛用于工业和生活领域。

为了了解煤的质量和用途，常常需要进行煤的工业分析实验。

煤的化学成分分析是煤的工业分析的重要一环。

常用的化学成分分析方法包括元素分析、有机质含量分析和灰分含量分析。

元素分析可以测定煤中的主要元素含量，如碳、氧、氢、氮等。

有机质含量分析可以测定煤中有机质的含量，是评价煤的能源价值的一个指标。

灰分含量分析可以测定煤中的无机灰分含量，也是评价煤质的重要指标。

煤的物理性质分析也是煤的工业分析的重要一环。

常用的物理性质分析方法包括煤的密度测定、挥发分含量测定、固定碳含量测定和焦渣特性分析。

煤的密度是煤的一个重要的物理属性，可以反映煤样的紧密程度。

挥发分含量测定可以测定煤中的挥发分含量，是评价煤的可燃性和燃烧性能的一个指标。

固定碳含量测定可以测定煤中的固定碳含量，也是评价煤燃烧性能的一个指标。

焦渣特性分析可以测定煤在高温下的膨胀和收缩特性，是评价煤的焦化性能的一个指标。

煤的热值分析是煤的工业分析的重要一环。

煤的热值是煤的一个重要的能源评价指标，常用的热值分析方法包括全水基热值分析、干基热值分析和空气干燥基热值分析。

全水基热值是指煤中全部含水的热值，干基热值是指煤中除去水分后的热值，空气干燥基热值是指煤中连同水分在内的非灰分部分的热值。

煤的工业分析实验还包括煤的化学反应性分析。

煤在燃烧、气化和焦化等工艺过程中，会发生一系列的化学反应。

煤的化学反应性分析可以通过实验方法评价煤的燃烧性能、热解性能和焦炭性能等。

常用的化学反应性分析实验包括煤的燃烧特性分析、煤的热解特性分析和煤的焦化特性分析。

综上所述，煤的工业分析实验主要包括煤的化学成分分析、物理性质分析、热值分析和化学反应性分析等。

这些实验可以帮助我们全面了解煤的质量和用途，为煤矿开采、燃烧和利用提供科学依据，对于促进能源结构调整和减少环境污染具有重要意义。

煤工业分析实验报告1. 引言煤是一种重要的能源资源，在工业生产和日常生活中具有广泛的应用。

煤的质量及其成分分析对于了解煤的燃烧特性及利用价值具有重要意义。

本实验旨在利用化学与物理测试技术，对煤的质量及其成分进行分析与研究。

2. 实验原理煤的成分主要包括固体无机物、有机质和水分。

通过采用多种测试方法，可以对煤的灰分、挥发分、固定碳以及水分进行测定。

灰分是指煤的无机部分，主要由金属氧化物、金属盐和矿物质组成。

灰分测试可以通过加热煤样，将有机质燃烧殆尽，只剩下不燃烧的无机物，称为残渣，以此计算出煤的灰分含量。

挥发分是指煤在加热过程中失去的水分和有机质，主要包括可挥发性、可燃性和非挥发性有机物。

通过将煤样在一定温度下加热并排除其中的水分，得到的失重量即为煤的挥发分。

固定碳是指煤中不挥发的有机物，在燃烧时会残留下来。

通过将煤样在高温条件下煅烧，挥发分和灰分被排除，剩下的质量即为煤的固定碳。

水分是煤中的一种重要成分，在燃烧过程中会对煤的热值产生影响。

通过将煤样加热至一定温度，使其中的水分挥发出来，计算煤的水分含量。

3. 实验步骤3.1 样品的制备从煤矿中采集多个不同产地的煤样，将其粉碎并混合均匀，制备出实验所需样品。

3.2 灰分测试取一定质量的煤样，放入干燥皿中，放入电炉中加热，加热到800并保持2小时，然后取出，冷却至室温。

称取残渣质量，并计算出灰分含量。

3.3 挥发分测试取一定质量的煤样，放入密闭容器中，放入高温炉中加热，加热到950并保持7分钟，然后取出，冷却至室温。

称取失重质量，并计算出挥发分含量。

3.4 固定碳测试取一定质量的煤样，放入铂坩埚中，放入电炉中加热，加热到950并保持7分钟，然后取出，冷却至室温。

称取质量，并计算出固定碳含量。

3.5 水分测试取一定质量的煤样，放入烘箱中加热，加热到105并保持2小时，然后取出，冷却至室温。

称取失重质量，并计算出水分含量。

4. 实验结果与分析通过实验测得的数据如下表所示：样品编号灰分含量（%）挥发分含量（%）固定碳含量（%）水分含量（%）- -样品1 5.6 17.8 70.4 6.2 样品2 7.3 21.5 68.7 5.7 样品3 4.9 19.1 71.6 6.4 从表中可以看出，样品1的灰分含量较低，挥发分含量较高，固定碳含量较高，水分含量相对较低。

煤的工业分析实验报告煤的工业分析实验报告煤是一种重要的能源资源，广泛应用于工业生产和生活领域。

为了更好地了解煤的性质和特点，本实验对煤进行了工业分析。

通过实验，我们对煤的热值、挥发分、固定碳和灰分等指标进行了测定，并对其结果进行了分析和解读。

一、实验目的本实验的目的是通过对煤的工业分析，了解煤的热值、挥发分、固定碳和灰分等重要指标，从而为煤的应用和利用提供科学依据。

二、实验原理1. 热值测定原理：煤的热值是指单位质量煤燃烧时释放的热量。

实验中采用热值测定仪器对煤样进行燃烧，通过测量燃烧过程中产生的热量来计算煤的热值。

2. 挥发分测定原理：煤的挥发分是指在一定温度下，煤样中揮发出来的物质的质量百分比。

实验中采用热重分析仪对煤样进行加热，通过测量煤样失重的程度来计算挥发分的含量。

3. 固定碳测定原理：煤的固定碳是指在一定温度下，煤样中不挥发的物质的质量百分比。

实验中采用热重分析仪对煤样进行加热，通过测量煤样失重的程度来计算固定碳的含量。

4. 灰分测定原理：煤的灰分是指在一定温度下，煤样中残留的无机物质的质量百分比。

实验中采用热重分析仪对煤样进行加热，通过测量煤样失重的程度来计算灰分的含量。

三、实验步骤1. 取适量煤样，将其破碎并筛选出符合要求的试样。

2. 将试样放入热值测定仪器中，进行燃烧实验，并记录燃烧过程中产生的热量。

3. 将试样放入热重分析仪器中，进行挥发分、固定碳和灰分的测定实验，并记录相应的数据。

4. 根据实验数据，计算煤的热值、挥发分、固定碳和灰分的含量。

四、实验结果与分析根据实验数据，我们得到了煤样的热值、挥发分、固定碳和灰分的含量。

通过对这些数据的分析，我们可以得出以下结论：1. 煤的热值是煤的重要性能指标之一，它直接影响煤的燃烧效率和能源利用效果。

通过实验测定，我们可以了解不同类型煤样的热值差异，从而为合理选择燃料提供参考。

2. 煤的挥发分和固定碳是煤的组成成分之一，它们的含量决定了煤的燃烧特性。

煤的⼯业分析煤的⼯业分析⼀、⽔分的测定（烟煤和⽆烟煤）1、煤中⽔分以什么形态存在？答：从⽔的不同结合状态来看，煤中⽔分存在形态⼀为游离⽔，⼀为化合⽔。

游离⽔是以吸附、附着等机械⽅式同煤结合。

化合⽔是以化合⽅式同煤中的矿物质结合，也叫结晶⽔，例好⽣⽯膏（Ca SO4．2Ｈ2O）、⾼岭⼟（Al2O3．2SiO2．2H2O）中的结晶⽔。

在煤的⼯业分析中，只测定游离⽔⽽不测定结晶⽔，因游离⽔在105～110℃的温度下经过1～2⼩时后即可全部除掉，⽽结晶⽔通常要在200℃以上才能分解析出。

2、什么叫最⾼内在⽔分，有什么测定意义？答：吸附和凝聚在煤的⽑细孔中的饱和⽔分叫最⾼内在⽔分。

由于煤的孔隙度同煤的煤化程度不⼀定规律，所以最⾼内在⽔分的⼤⼩在相当程度上能表征煤的煤化程度；尤其是能更好地区分低煤化度煤。

如年轻褐煤最⾼内在⽔分多在25%以上，少数的如云南弥勒褐煤的最⾼内在⽔分达31.8%。

最⾼内在⽔分含量⼩于2%的烟煤，⼏乎都是强粘结性和⾼发热量的肥煤和主焦煤。

⽆烟煤的最⾼内在⽔分⽐烟煤的⼜有所增⾼，这是⽆烟煤的内部孔隙⼜增⼤的缘故。

3、煤的全⽔分和应⽤煤⽔分有没有区别？答：煤的全⽔分的代表符号是WQ，应⽤煤⽔分的代表符号是W Y，两者的数值和含义有时相同，只是应⽤煤⽔分指的是已准备好并即将使⽤的煤（如在送⼊锅炉燃烧之前或送⼊焦炉炼焦之前的煤）的全部⽔分。

全⽔分通常是指煤从矿井或煤层中刚开采出来时的全部⽔分，或商品煤即将发运时的全部⽔分。

4、分析煤样⽔分（W f）和内⽔分（WNZ）的测定有何异同？答：测定这两种⽔分的煤样都是空⽓⼲燥煤样，测定的温度相同（105～110℃），不同的是煤样粒度、重量和⼲燥时间。

测定分析煤样⽔分的试样粒度在0.2mm以下，试样量为1g，烟煤的⼲燥时间为1h，⽆烟煤为1～1.5h；测定内在⽔分的试样粒度⼩于3mm，试样量为10～15g，烟煤⼲燥时间为2h，⽆烟煤为2.5～3h。

5、测定全⽔分之前要注意哪些事项？答：要注意以下事项：1）检查装煤样的铁筒或玻璃瓶的密封是否良好。

实验报告实验名称：煤的工业分析实验院系：能源动力与机械工程班级：热能1004班姓名：学号：同组人：实验日期：华北电力大学一、实验目的本实验通过规定的实验条件测定煤中水分、灰分、挥发分和固定碳含量的百分数，并观察评判焦碳的粘结性特征。

通过本实验使同学们了解煤工业分析的原理、方法、步骤和使用的仪器、设备等知识。

煤的工业分析采用空气干燥试样，其成分重量百分数在右下角用空气干燥基“ad”表示。

二、实验类型综合型。

三、实验仪器箱式电炉、鼓风干燥箱、灰皿、称量瓶、坩埚及坩埚钳，电子天平等。

四、实验原理取一定量经空气干燥过的煤粉试样，用加热分解的方法，使其在不同温度下加热，使煤中的水分、挥发分依次逸出，按试样减轻的重量求出空气干燥基的水分和挥发分，然后将固定碳烧出，残余的重量即为灰分。

五、实验内容和步骤（一）水分的测定1. 方法要点称取一定量的分析试样，置于105～110ºC的烘箱中，干燥到恒重，其失去的重量占试样原重量的百分数，即为分析试样水分。

2. 实验设备仪器1）电热干燥箱 1台，带自动调温装置，内附鼓风机，并能维持105～110ºC。

2）玻璃称量瓶，带有磨口盖，直径为40mm ，高为25mm 。

3）干燥器1个，并装有干燥剂（变色硅胶）。

4）分析天平1台，可精确到0.0002克。

5）小勺一把6）煤样若干，粒度为0.2毫米以下。

3. 实验步骤1）用预先干燥和称量过(精确至0.0002g)的称量瓶称取粒度为0.2mm 以下的空气干燥煤样1±0.1g （精确至0.0002g ），平摊在称量瓶中。

2）打开称量瓶盖，将称量瓶放入预先鼓风并加热到105～110 ºC 的干燥箱中进行干燥，在一直鼓风的条件下，烟煤1小时，褐煤和无烟煤干燥1～1.5小时。

3）干燥完毕，从干燥箱中取出称量瓶，立即加盖，在空气中冷却2～3分钟后，放入干燥器中冷却到室温（约20分钟），称重。

4）进行检查性干燥，每次30分钟，直到连续两次干燥煤样质量的减少不超过0.001g 或质量增加时为止。
