电工学放大电路要点

对放大电路的基本要求
对放大电路的基本要求包括以下几个方面：
1. 要有足够的放大倍数：放大电路的主要任务是将微弱的信号放大，因此必须有足够的放大倍数，以满足实际应用的需要。

2. 要有稳定的工作状态：放大电路应该在一定的工作电压和电流范围内保持稳定的工作状态，以保证信号不失真。

3. 输入信号和输出信号之间应该有良好的线性关系：放大电路应该将输入信号线性地放大，以保证输出信号与输入信号之间的关系符合实际需要。

4. 要有较小的噪声和干扰：放大电路应该尽可能减少噪声和干扰的影响，以保证输出信号的质量。

5. 要有一定的频带宽度：放大电路应该有一定的频带宽度，以保证信号的不失真传输。

6. 要有合适的输入和输出阻抗：放大电路的输入和输出阻抗应该与实际应用相匹配，以保证信号的传输效率和质量。

7. 要有良好的抗干扰能力：放大电路应该有良好的抗干扰能力，以保证在复杂的环境下也能正常工作。

总之，对放大电路的基本要求是多方面的，需要综合考虑放大倍数、稳定性、线性关系、噪声和干扰、频带宽度、输入和输出阻抗以及抗干扰能力等因素，以满足实际应用的需要。

放大电路分析知识点总结一、放大电路的分类根据放大器的输入信号类型不同，放大电路可以分为模拟放大电路和数字放大电路。

1. 模拟放大电路：模拟放大电路是指输入输出信号均为连续变化的模拟信号的放大电路。

它的主要应用是在音频放大、射频放大、微波放大等方面。

2. 数字放大电路：数字放大电路是指输入信号为离散变化的数字信号，输出信号也为离散变化的数字信号的放大电路。

它的主要应用是在数字系统中的信号处理、数据传输等领域。

根据放大器的工作原理不同，放大电路可以分为分为电压放大电路、电流放大电路、功率放大电路等。

1. 电压放大电路：电压放大电路是指输出信号的幅度是输入信号的幅度的放大电路。

它主要应用于信号调理、音频放大、射频放大等领域。

2. 电流放大电路：电流放大电路是指输出信号的电流是输入信号电流的放大倍数的放大电路。

它的主要应用是在传感器驱动、电源系统等领域。

3. 功率放大电路：功率放大电路是指输出信号的功率是输入信号功率的放大倍数的放大电路。

它的主要应用是在发射器、接收器、功率放大器等领域。

二、放大电路的基本原理放大电路的基本原理是通过放大器使输入信号的幅度、频率、相位或形状等特征得到放大。

放大器是通过控制一个或多个器件的参数变化来实现的。

放大电路的基本原理包括了信号放大、失真、噪声等方面。

1. 信号放大：放大电路的基本任务是对信号进行放大。

在模拟电路中，放大器需要保持信号的幅度和相位，以便使输出信号与输入信号保持一致。

在数字电路中，放大器需要增加信号的幅度，以便使信号在后续的数字处理过程中被解读正确。

2. 失真：失真是指放大电路输出信号与输入信号的不一致性。

失真是要尽量减少的，特别是在音频放大、视频放大等领域。

3. 噪声：噪声是指由于器件非理想性引起的信号的同类型或异类型干扰。

在放大电路中，需要通过各种方法来减小噪声，以保证信号的清晰度和纯度。

三、放大电路的分析方法放大电路的分析方法主要包括传统分析方法、小信号分析方法、大信号分析方法、频率分析方法等。

基本放大电路知识点总结放大电路是一种电子电路，其主要功能是增大输入信号的幅度。

它在各种电子设备中起到重要作用，如音频放大器、功率放大器等。

以下是基本放大电路的一些知识点总结：1. 放大器的功能：放大器的主要功能是将输入信号的幅度增大到所需的输出水平。

输入信号可以是声音、图像或其他形式的电信号。

放大器通过提供电流、电压或功率增益来实现信号的放大。

2. 放大器分类：根据放大器的工作方式和电路配置，放大器可以分为两类：线性放大器和非线性放大器。

线性放大器输出信号与输入信号呈线性关系，常用于音频放大器等需要保持信号准确度的应用。

非线性放大器输出信号与输入信号的关系不是线性的，常用于功率放大器等需要处理高功率信号的应用。

3. 放大器的增益：放大器的增益表示信号在通过放大器时的幅度增加倍数。

增益可以用电流增益、电压增益或功率增益来衡量。

电流增益是输出电流与输入电流之间的比值，电压增益是输出电压与输入电压之间的比值，功率增益是输出功率与输入功率之间的比值。

4. 放大器的频率响应：放大器的频率响应指的是其对不同频率信号的放大程度。

不同放大器对不同频率的信号具有不同的放大能力。

频率响应可以通过幅频特性曲线来表示，该曲线显示了放大器在不同频率下的增益。

5. 放大器的失真：放大器的失真是指输出信号与输入信号之间的差异。

失真可能导致信号畸变，使得输出信号与输入信号不完全一致。

常见的失真类型包括线性失真、非线性失真、相位失真等。

减小失真是设计放大电路时的一个重要考虑因素。

以上是对基本放大电路的知识点的简要总结。

放大电路是电子学中的重要概念，深入学习和理解这些知识点将有助于更好地应用和设计电子设备中的放大器。

放大电路基本知识点总结一、电路的放大器放大电路是一种将输入信号放大到更高幅度的电路。

放大电路通常由一个激励信号源、一个放大器和一个负载组成。

激励信号源提供输入信号，放大器将这个输入信号放大到一个更高的幅度，而负载是放大器的输出端负载。

放大器的基本功能就是将输入信号的电压、电流或功率放大到更高的幅度。

放大器的基本性能参数有增益、带宽、输入电阻、输出电阻、共模抑制比等。

二、放大器的分类根据输入信号类型的不同，放大器可分为电压放大器、电流放大器和功率放大器。

根据放大器的工作方式的不同，放大器可分为线性放大器和非线性放大器。

线性放大器输出信号与输入信号成正比，非线性放大器则不成比例。

根据放大电路的构造方式，放大器可分为分立元件放大器和集成电路放大器。

三、放大器的基本构成放大器一般由输入端、输出端和放大器核心构成。

输入端是输入电路，用于接收输入信号，输出端是负载，放大器核心是实现信号放大的核心部分。

一般情况下，放大器核心由放大器管（如晶体管、场效应管等）组成。

四、常见放大电路1. 电压放大电路电压放大电路是将输入电压信号放大到更高电压幅度的电路。

常见的电压放大电路有共集放大电路、共阴放大电路、共源放大电路等。

2. 电流放大电路电流放大电路是将输入电流信号放大到更高电流幅度的电路。

常见的电流放大电路有共射放大电路、共集放大电路、共源放大电路等。

3. 功率放大电路功率放大电路是将输入信号的功率放大到更高功率幅度的电路。

功率放大电路的输出功率通常会比输入功率要大。

5、放大器的增益放大器的增益是衡量放大器放大性能的重要参数，它是输出信号幅度与输入信号幅度之比。

增益分为电压增益、电流增益和功率增益。

电压增益是输出电压与输入电压之比，电流增益是输出电流与输入电流之比，功率增益是输出功率与输入功率之比。

增益是放大器的关键指标之一。

6、放大器的带宽带宽是放大器能够放大的频率范围。

对于一个特定的放大器，当输入信号的频率超过了其带宽时，输出信号就无法完整地被放大了。

放大电路的技巧
放大电路的技巧包括以下几个方面：
1. 增益调节：通过调整电路中的元件参数或连接方式，可以改变电路的增益。

例如，可以通过改变电阻或电容的数值来调整放大电路的增益。

2. 反馈控制：反馈电路可以通过将输出信号的一部分反馈到输入端，来控制电路的增益和稳定性。

负反馈可以减小放大电路的非线性程度和噪声，提高电路的稳定性和线性度。

3. 选择合适的放大器：根据放大电路的具体需求，选择合适的放大器类型和参数。

常见的放大器类型有晶体管放大器、运放放大器、差分放大器等，在选择时需要考虑输入输出阻抗、增益范围、带宽等因素。

4. 电源稳定性：放大电路的性能和稳定性与电源的质量有很大关系。

稳定的电源可以提供恒定的工作电压和电流，减小电路的失真和漂移。

5. 噪声控制：放大电路中存在各种噪声源，如热噪声、测量噪声等，会影响电路的放大效果。

通过选择低噪声的元件、合理布局和屏蔽等方法可以减小噪声对电路的影响。

6. 温度稳定性：电子元件在不同温度下的性能可能会发生变化，因此在设计放
大电路时需要考虑温度的影响并采取相应的措施来保持电路的稳定性。

7. 分频：通过将输入信号划分为多个频段并分别放大，可以减小总放大电路的失真和非线性，提高整体的放大效果。

8. 双电源驱动：使用正负电源可以使放大电路具备更大的动态范围和对称性，提高电路的线性度和稳定性。

以上是一些放大电路的设计技巧，根据具体的需求和电路类型，在设计时可以灵活运用这些技巧。

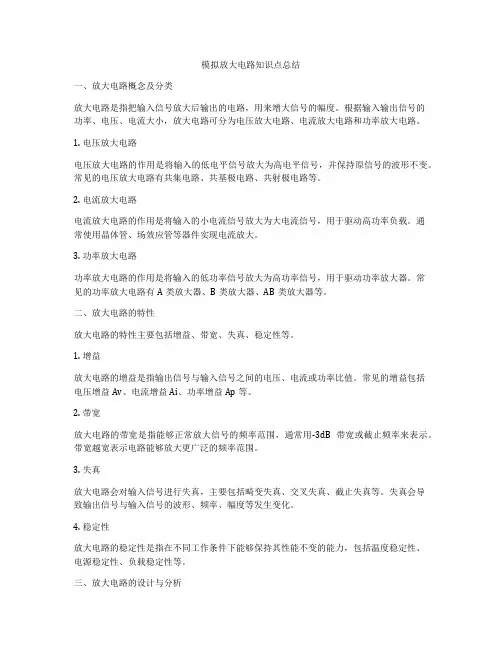

模拟放大电路知识点总结一、放大电路概念及分类放大电路是指把输入信号放大后输出的电路，用来增大信号的幅度。

根据输入输出信号的功率、电压、电流大小，放大电路可分为电压放大电路、电流放大电路和功率放大电路。

1. 电压放大电路电压放大电路的作用是将输入的低电平信号放大为高电平信号，并保持原信号的波形不变。

常见的电压放大电路有共集电路、共基极电路、共射极电路等。

2. 电流放大电路电流放大电路的作用是将输入的小电流信号放大为大电流信号，用于驱动高功率负载。

通常使用晶体管、场效应管等器件实现电流放大。

3. 功率放大电路功率放大电路的作用是将输入的低功率信号放大为高功率信号，用于驱动功率放大器。

常见的功率放大电路有A类放大器、B类放大器、AB类放大器等。

二、放大电路的特性放大电路的特性主要包括增益、带宽、失真、稳定性等。

1. 增益放大电路的增益是指输出信号与输入信号之间的电压、电流或功率比值。

常见的增益包括电压增益Av、电流增益Ai、功率增益Ap等。

2. 带宽放大电路的带宽是指能够正常放大信号的频率范围，通常用-3dB带宽或截止频率来表示。

带宽越宽表示电路能够放大更广泛的频率范围。

3. 失真放大电路会对输入信号进行失真，主要包括畸变失真、交叉失真、截止失真等。

失真会导致输出信号与输入信号的波形、频率、幅度等发生变化。

4. 稳定性放大电路的稳定性是指在不同工作条件下能够保持其性能不变的能力，包括温度稳定性、电源稳定性、负载稳定性等。

三、放大电路的设计与分析放大电路的设计需要根据具体的应用需求确定电路结构、元器件参数和工作条件。

常用的设计方法有小信号分析法、大信号分析法、频率分析法等。

1. 小信号分析法小信号分析法是在输入信号幅度比较小的情况下对电路进行分析、计算和设计。

主要用于电压放大电路和电流放大电路的设计和分析。

2. 大信号分析法大信号分析法是在输入信号幅度比较大的情况下对电路进行分析、计算和设计。

主要用于功率放大电路的设计和分析。

放大电路基本知识目录1. 基本概念 (2)1.1 电压放大 (3)1.2 电流放大 (4)1.3 电阻放大 (5)2. 常见的放大器类型 (7)2.1 晶体管放大器 (8)2.1.1 NPN晶体管放大器 (10)2.1.2 PNP晶体管放大器 (11)2.2 场效应管放大器 (12)2.2.1 增强型场效应管 (14)2.2.2 depletion型场效应管 (15)2.3 运算放大器 (17)3. 放大器电路分析 (18)3.1 直流分析 (20)3.2 交流分析 (21)3.3 频率响应 (23)3.4 稳定性和可靠性 (24)4. 放大电路应用 (25)4.1 音频放大 (26)4.2 无线通信 (28)4.3 数据处理 (29)4.4 图像处理 (31)5. 放大电路设计 (32)5.1 选型元器件 (33)5.2 电路仿真 (38)5.3 调试和测试 (39)1. 基本概念放大电路的核心在于放大因子，也称为电压放大倍数或者增益。

放大因子的定义是输出信号幅度与输入信号幅度的比值，用数学公式表示为：放大电路中，信号从电路的一个端部引入，称为“输入”（通常标记为V_in）；经放大后，信号将从另一端输出，称为“输出”（通常标记为V_out）。

直流通路：是指在放大电路中，当所有元件的瞬时值保持为零时电流的流动路径。

在直流通路中，直流电源和直流电阻构成了电路的主干。

交流通路：是指当 circuit 中含有电容或电感时，信号激励下电荷或磁链的流动路径。

在交流通路中，交流信号源和周边电容、电感共同构成电路的核心。

线性放大：指的是放大电路在一定的输入范围内（通常是增益系数近似恒定的范围），输出与输入信号成正比。

这适用于简单的电子工作中，如收音机、传感器等。

非线性放大：是指放大电路的输出和输入不再成正比关系，存在显著的非线性失真。

非线性放大电路被应用于手机、非线性失真必须被当作优势利用的应用中，如电子振荡器、调制器等。

基本放大电路知识点总结一、放大电路的概念与分类1. 放大电路的定义放大电路是一种能够将输入信号放大的电路，通过控制放大倍数来增加信号的幅度，以便更好地进行后续处理或传输。

2. 放大电路的分类根据放大器的工作原理和应用场景，放大电路可以分为以下几类： - 模拟放大电路：用于增加模拟信号的幅度，常见于音频、通讯等领域。

- 数字放大电路：用于增加数字信号的幅度，常见于数字通信、数据处理等领域。

- 功率放大电路：用于增加电力信号的幅度，常见于音响、无线电等领域。

二、放大器的基本组成部分1. 输入端输入端接收输入信号，并将其传递给放大器的其他部分进行处理。

输入端通常包括耦合电容、阻抗匹配电路等。

2. 放大器核心部分放大器核心部分是放大器的主要放大部分，根据不同的工作原理，可以分为三种常见的放大器结构： - 电压放大器：通过增大输入信号的电压来实现放大。

- 电流放大器：通过增大输入信号的电流来实现放大。

- 转移放大器：通过改变输入信号的形式（如电压-电流、电压-电压等）来实现放大。

3. 输出端输出端将经过放大处理后的信号输出给下一级电路或外部设备。

输出端通常包括耦合电容、输出阻抗匹配电路等。

三、放大电路的基本原理1. 放大增益放大增益是衡量放大器放大能力的指标，其定义为输出信号幅度与输入信号幅度之比。

放大增益可以通过改变电路元件的参数来调节，如电阻、电容、电感等。

2. 频率响应频率响应描述了放大电路在不同频率下对输入信号的放大能力。

通常通过幅频特性曲线来表示放大器的频率响应情况，其中，通频带为幅度降低3dB的频率范围。

3. 噪声噪声是放大器中不可避免的因素，它会对输出信号产生干扰并引入误差。

常见的噪声有热噪声、互模干扰噪声等。

在设计放大电路时，需要在放大增益和噪声之间进行权衡。

四、常见的放大电路类型与应用1. 乙类放大电路乙类放大电路常用于功率放大领域，特点是高效率、大功率输出。

常见的乙类放大电路有B类、C类等。

基本放大电路知识点总结一、放大电路的基本概念1. 信号放大：放大电路的主要功能是对输入信号进行放大，使其具有足够的幅度以便驱动后续的电路或设备。

放大电路通常包括一个放大器，通过调节放大器的增益可以实现对输入信号的放大。

2. 增益：放大电路的增益是指输出信号幅度与输入信号幅度的比值，通常以分贝（dB）为单位表示。

增益可以是固定的，也可以是可调节的，根据不同的应用需求选择不同的增益。

二、放大电路的基本分类放大电路根据其工作原理和应用场景可以分为很多种类，常见的有以下几种：1. 电压放大电路：用于放大输入信号的电压幅度，常用于音频放大器、视频放大器等。

2. 电流放大电路：用于放大输入信号的电流幅度，常用于传感器信号放大等应用。

3. 混频放大电路：用于将多个信号进行混频并进行放大，常用于通信系统和雷达系统中。

4. 功率放大电路：用于放大信号的功率，通常用于驱动大功率负载或输出功率放大器中。

三、放大电路的基本组成元件放大电路通常由以下几个基本组成元件构成：1. 放大器：是放大电路的核心元件，是用来放大输入信号的。

通常有很多种类型的放大器，如运放、三极管、场效应管等。

2. 输入电阻：用来限制输入信号对放大器的影响，通常越大越好。

3. 输出电阻：用来限制输出信号对后级电路的影响，通常越小越好。

4. 耦合元件：用来将输入信号耦合到放大器或将放大后的信号耦合到后级电路中。

四、放大电路的基本性能指标1. 增益：已经在前面提到过，增益是放大电路的一个重要性能指标。

2. 带宽：指放大电路能够有效放大的频率范围，在通信领域中，常用3dB带宽来表示放大电路的带宽。

3. 输入输出阻抗：输入输出阻抗分别表示放大电路的输入端和输出端的阻抗大小，通常要尽量匹配信号源和负载的阻抗以获得最好的信号传输效果。

4. 失真度：表示输出信号与输入信号之间的差异程度，通常分为非线性失真和谐波失真两种。

五、放大电路常用的电路拓扑结构1. 电压放大器：最简单的放大电路，通过对输入端和输出端加上适当的电路连接可以实现对输入信号的电压放大。

放大电路基础知识概述放大电路是现代电子技术中非常重要的一部分，它能够将信号放大，以提高信号的幅度和功率。

在各种电子设备中都有广泛的应用，如放大器、音频设备、通信设备等。

本文将对放大电路的基础知识进行概述，并介绍一些常见的放大电路类型及其特点。

1. 放大电路的基本原理放大电路的基本原理是基于电子元件的电流和电压增益特性。

当输入信号经过放大电路时，放大器会根据电流和电压的变化将信号进行放大。

放大器的增益由放大器的设定决定，高增益值意味着输入信号能够得到更大的放大，从而提高信号的强度。

2. 放大电路的分类放大电路可以按照不同的标准进行分类，如按照工作频率、放大器种类、信号类型等。

下面将介绍几种常见的放大电路类型：2.1. BJT放大电路BJT（双极型晶体管）放大电路是最常见的一种放大电路类型。

它由晶体管、电阻和电容等元件构成。

BJT放大电路可以将输入的弱信号放大为较强的信号输出，具有宽频带和较高的输入阻抗。

2.2. MOSFET放大电路MOSFET（金属氧化物半导体场效应晶体管）放大电路在低功耗应用中具有广泛的应用。

MOSFET放大电路通过调节栅极电压来控制源极和漏极之间的电流，实现信号的放大。

2.3. 差分放大电路差分放大电路是一种常见的放大器电路，它通过两个输入信号的差值来放大输出信号。

差分放大电路具有抗干扰能力强、电路稳定性好等特点，广泛应用于运算放大器和通信系统中。

3. 放大电路的特点放大电路具有以下几个特点：3.1. 增益增益是放大电路最基本的特性，它衡量了输入信号增加到输出信号的比例。

放大电路的增益可以通过调节电路中的元件值来实现。

3.2. 频率响应放大电路的频率响应描述了输入信号和输出信号之间的频率特性。

不同类型的放大电路在不同的频率范围内具有不同的增益值。

3.3. 噪声放大电路中的噪声是不可避免的，它会对信号进行失真和干扰。

放大电路的设计要考虑噪声的最小化，以保证输出信号的质量。

4. 放大电路的应用放大电路在各个领域都有广泛的应用。

放大电路基本原理总结放大电路是电子设备中常见的一种电路，它可以放大信号的电压、电流或功率，从而增强信号的幅度。

本文将对放大电路的基本原理进行总结，并介绍其中常见的几种类型。

一、放大电路的基本原理放大电路主要通过使用放大器将输入信号放大到所需的幅度。

放大器可以是一种单独的电子器件，如晶体管或操作放大器，也可以是由多个器件组成的电路。

无论采用何种形式，放大电路的基本原理都是相似的。

放大电路的基本原理包括两个关键要素：输入信号和能够放大信号的放大器。

输入信号可以是声音、图像、数据等各种形式的信息。

放大器能够增加输入信号的幅度，从而使其更容易被传输、处理或显示。

放大电路的核心原理是利用放大器的增益特性。

放大器通过控制电流或电压的变化来放大输入信号。

常见的放大器类型包括共基极放大器、共射极放大器和共集极放大器等。

二、常见的放大电路类型1. 电压放大电路电压放大电路是最常见的一种放大电路类型。

它通过增加输入信号的电压幅度来实现放大。

电压放大电路通常由三个主要元件构成：输入信号源、放大器和输出负载。

其中，放大器可以是晶体管、运放等。

2. 电流放大电路电流放大电路可以将输入信号的电流幅度增加到所需的水平，从而实现信号的放大。

电流放大电路常用于需求高电流输出的应用中。

例如，在音频功放电路中，电流放大电路可以将音源信号的电流放大，以驱动扬声器产生更大的音量。

3. 功率放大电路功率放大电路能够增加输入信号的功率，以产生更大的输出功率。

功率放大电路常用于需要驱动高功率负载的应用，如音频放大器、无线电发射器等。

三、放大电路的应用领域放大电路在电子设备中有着广泛的应用。

以下是其中几个常见的领域：1. 音频放大音频放大是最常见的放大电路应用之一。

音频放大电路可将输入音频信号放大到扬声器可以输出的水平，以产生大声音乐或清晰的语音。

2. 无线电通信无线电通信中的发射器和接收器通常需要使用放大电路。

放大电路可以放大无线电频率信号的幅度，以提高通信质量和传输距离。

1.对放大电路的分析有估算法和图解法估算法是：⑴先画出直流通路（方法是将电容开路，信号源短路，剩下的部分就是直流通路），求静态工作点I B、I C、U CE。

⑵画交流通路，微变等效电路求电压放大倍数A U输入输出电阻R I和R0。

图解法：是在输入回路求出I B后，在输入特性作直线，得到工作点Q，读出相应的I B、U BE而在输出回路列电压方程在输出曲线作直线，得到工作点Q，读出相应的I C、U CE加入待放大信号u i从输入输出特性曲线可观察输入输出波形，。

若工作点Q点设得合适，（在放大区）则波形就不会发生失真。

2、失真有三种情况:⑴截止失真：原因是I B、I C太小，Q点过低，使输出波形后半周（正半周）失真。

消除办法是调小R B，以增大I B、I C，使Q点上移。

⑵饱和失真：原因是I B、I C太大，Q点过高，使输出波形前半周（负半周）失真。

消除办法是调大R B，以减小I B、I C，使Q点下移。

⑶信号源U S过大而引起输出的正负波形都失真，消除办法是调小信号源。

3、放大电路基本组态：固定偏置电路、分压式偏置电路的输入输出公共端是发射极，故称共发射极电路。

共射电路的输出电压U0与输入电压U I反相，所以又称反相器。

共集电路的输出电压U0与输入电压U I同相，所以又称同相器。

入电压。

（是待放大的信号）共模输入电压U iC= U i1=U i2指两个大小相等，相位相同的输入电压。

（是干扰信号）差模输出电压U0d 是指在U id作用下的输出电压。

共模输出电压U0C是指在U iC作用下的输出电压。

差模电压放大倍数A ud= U0d / /U id是指差模输出与输入电压的比值。

共模放大倍数A uc =U0C /U iC是指共模输出与输入电压的比值。

（电路完全对称时A uc =0）共模抑制比K CRM=A ud /A uc是指差模共模放大倍数的比值，电路越对称K CRM越大，电路的抑制能力越强。

6、电压放大器的主要指标是电压放大倍数A U和输入输出电阻R i ，R0 。
